XGN17-40.5交流金属封闭开关设备适用范围：XGN17-40.5型箱型固定式交流金属封闭开关设备（以下简称“开关设备”）其外壳符合GB4208规定的IP2X防护等级。

本开关设备系三相交流50Hz单母线带旁路系统的户内成套装置，作为接受和分配35KV的网络电能之用。

本产品符合GB3906《3-35kV交流金属封闭开关设备》、GB/T11022高压开关设备和控制设备标准的共用技术要求、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。

型号含义：XGN17-40.5额定电压设计序号户内用固定式箱式使用条件：1、周围空气温度：-15℃-+40℃2、海拔高度：1000米及以下3、湿度条件：日平均值不大于95%，水蒸气压力日平均值不超2.2kPa；月平均值不大于90%，水蒸气压力月平均值不超1.8kPa4、地震烈度：不超过8度5、没有腐蚀性或可燃性气体等明显污染的场所。

注：超出上述正常使用条件时，用户可与本公司协商。

结构特点：XGN17-40.5箱型固定式交流金属封闭开关设备为固定式拼装组合结构，其基本骨架均由型钢及板弯制件焊接而成，柜体外壳具有IP2X防护等级。

本开关设备主要由前柜和后柜拼装而成，接不同的用途设备相应的功能单元，柜内带电体间均以空气绝缘为主，各项带电体之间及相对地之间的绝缘距离不小于300mm。

前柜：前柜设置了主母线及母线隔离开关室、断路器室、继电器室等，主母线及母线隔离开关室在该柜上方，断路器室设在该柜下方，该设备有电流互感器两室间有绝缘板隔开，通过母线套管相连。

继电器设置在该柜正前面的中部，小母线端子共15节，并设有电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有N12的接地螺栓共辅助回路接地之用，右小门为维修通道，端子室上方为操作面板，可装设辅助开关。

后柜：后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附件或遮拦网。

Zw7-40.5高压真空断路器产品详解一、zw7-40.5高压真空断路器概述：ZW7-40.5户外高压真空断路器系三相交换50Hz，额定电压为40.5KV的户外高压电器装备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。

计划性能切合GB1984-89《交换高压断路器》国度标准的要求，并满意IEC-56《高压交换断路器》国际电工委员会标准的要求。

ZW7-40.5型真空断路器，主要用于户外35KV输变电体系的控制与掩护，也实用于城、乡配电网络及工矿企业的正常操纵与短路掩护之用。

该产物总体布局为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。

实用于频仍操纵的场合。

并具有密封性好、抗老化、耐高压、不燃烧、利用寿命长，安装维护方便等特点。

二、zw7-40.5高压真空断路器型号及含义Zw7-40.5KV/1250A-31.5KA真空断路器Z代表真空，W代表户外。

Zw7-40.5KV/1250A-31.5KA真空断路器7代表厂家编号，40.5代表额定电压。

Zw7-40.5KV/T1250A-31.5KA真空断路器T为弹簧操动机构Zw7-40.5KV/T1250A-31.5KA真空断路器1250A代表额定电流。

Zw7-40.5KV/1250A-31.5KA 真空断路器31.5KA代表开断。

ZW7-40.5/1250-31.5，ZW7-40.5/1600-25，ZW7-40.5/1600-31.5，ZW7-40.5/630-20ZW7-40.5/630-25，ZW7-40.5/1000-20，ZW7-40.5/1000-25，ZW7-40.5/1250-25ZW7-40.5/1250-31.5三、zw7-40.5 高压真空断路器原理2.2.1 导电回路原理电流畅过上出线端子引至真空灭弧室静端及动端, 通过软毗连及电流互感器到下出线端子引出。

2.2.2 举措原理电磁（或弹簧）操动机构发动连杆，使绝缘拉杆（见图2 项11 ）上下活动，发动拐臂8 及拐臂5 绕轴转动，使得导杆7 上下活动，实现灭弧室消息触头举行合、分闸举措。

72.5～145 kV气体绝缘金属封闭开关设备
佚名
【期刊名称】《电力系统装备》
【年(卷),期】2007(000)006
【摘要】@@ 江苏大全高压开关有限公司生产的72.5～145kV GIS是新型的三极共箱式气体绝缘金属封闭开关设备,采用了国内外开关行业先进的技术和工艺,具有优良的性能和广泛的用途,符合IEC及国家的有关标准.
【总页数】1页(P51)
【正文语种】中文
【相关文献】
1.ABB推出新一代145千伏气体绝缘金属封闭开关设备 [J],
2.ABB推出新一代145千伏气体绝缘金属封闭开关设备 [J], 康棵
3.ABB推出新一代145千伏气体绝缘金属封闭开关设备 [J],
4.ZF12-145(L)气体绝缘金属封闭开关设备断路器 [J], 夏亚林;王春生
5.ABB推出新一代145kV气体绝缘金属封闭开关设备 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

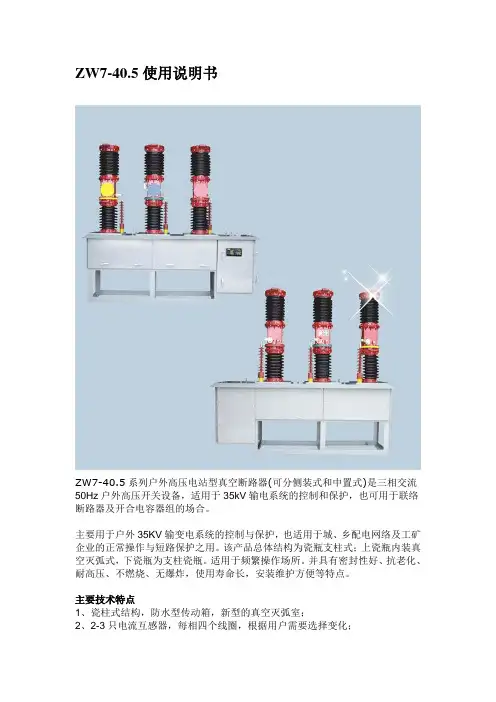

ZW7-40.5使用说明书ZW7-40.5系列户外高压电站型真空断路器(可分侧装式和中置式)是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。

主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。

该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。

适用于频繁操作场所。

并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。

主要技术特点1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；3、可配CD10电磁机构或CT19弹簧机构；4、开断性能好，可靠性高寿命长，维护工作量小；5、无油化、无气化、经济环保；6、外绝缘修正后现运行海拔2700mm。

使用环境条件1、海拔：≤2500m；2、周围空气温度：最高+40℃，最低-35℃；3、风压不超过700Pa(相当于风速34m/s)；4、地震烈度不超过8度；5、空气污染程度：Ⅲ级；6、最大日温差：不超过25℃主要技术参数序号项目单位参数1 额定电压kV 40.52 额定频率Hz 503 额定电流 A 1250,1600,20004 额定绝缘水平1min工频耐压干试kV95湿试80雷电冲击耐压（峰值）1855 额定短路开断电流kA 20，25，31.56 额定短路关合电流50，63，807 额定短时耐受电流20，25，31.58 额定峰值耐受电流50，63，809 额定短路持续时间s 410 额定短路开断电流开断次数次2011 额定电容器组开断电流 A 40012 额定操作顺序分-0.3s-合分-180s-合分13 全开断时间s 0.114 机械寿命次1000015 动静触头允许磨损厚度mm 316 重量kg 1100。

概述ZW7A-12户外高压交流真空断路器是额定电压40.5kV，50Hz三相交流的电流互感器外置式户外配电设备。

主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制，适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。

产品型号及含义● 断路器采用硅橡胶绝缘支柱、小型化、电流互感器外置结构，便于安装及互感器的维护和保养。

● 电气开断性能稳定可靠，开断能力强，无燃烧和爆炸危险、体积小、重量轻和免维护等特点。

● 断路器采用全封闭结构，内置温度控制器，有助于提高防潮、防凝露性能，特别适合于严寒或潮湿地区使用。

● 断路器采用弹簧操作机构，直动式机械传动方式，整机机构零部件少，可靠性高。

● 断路器的分、合闸操作可就地手控操作及远方操作。

可与控制器配套实现配电自动化。

主要功能特点额定短路开断电流（kA）额定电流（A）额定电压（kV）派生代号（电流互感器外置）设计序号户外真空断路器Z W 7 - 40.5 / □ - □AZW7A-40.5户外高压交流真空断路器高压电器071ZW7A-40.5断路器主要技术参数与特性参数户外高压交流真空断路器072外形尺寸与安装尺寸订货须知订货时要说明产品的型号、名称、数量、额定电流、额定开断电流、所配电流互感器电流比、操作方式及操作电压等。

1、绝缘支柱2、电流互感器3、安装支架4、机构箱ZW7A-40.5型断路器中置式外形尺寸图ZW7A-40.5户外高压交流真空断路器高压电器073。

40.5kV气体绝缘金属封闭开关柜技术规格书年月目录一、技术条件 (1)1、适用范围 (1)2、环境条件 (1)3、采用标准 (1)4、系统参数 (2)5、技术要求及性能 (3)6、其它元器件技术要求 (23)7、结构要求 (25)8、可靠性、可维护性、可扩展性 (30)9、铭牌及标识 (30)10、计划采用的主要元器件/原材料清单 (31)二、供货范围 (33)一、技术条件1、适用范围本技术规格书适用于轨道交通6号线工程供电系统中的40.5kV气体绝缘金属封闭开关柜的技术要求。

主变电所40.5kV气体绝缘金属封闭开关柜不在本技术规格书适用范围内。

2、环境条件装设地点：户内环境温度：-5℃～+40℃相对湿度：日平均值不大于95%；月平均值不大于90%（25︒C），有凝露情况发生海拔高度：≤1000m地震烈度：≤6度，设计基本地震加速度值为0.05g振动：f＜10Hz时，振幅为0.3mm；10Hz＜f＜150Hz时，加速度为1m/s2。

雷暴日：>47天/年。

污秽等级：III级3、采用标准设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合但不限于如下标准：GB50060-2008《3-110kV高压配电装置设计规范》GB/T11022-2011《高压开关设备和控制设备的共用技术要求》GB3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB20840.1-2010《互感器第1部分：通用技术要求》GB20840.3-2013《互感器第3部分：电磁式电压互感器的补充技术要求》GB1208-2006《电流互感器》GB11032-2010《交流无间隙金属氧化物避雷器》GB1984-2014《高压交流断路器》GB1985-2014《高压交流隔离开关和接地开关》GB/T12022-2014《工业六氟化硫》GB/T50062-2008《电力装置的继电保护和自动装置设计规范》GB/T50063-2008《电力装置的电测量仪表装置设计规范》GB/T14285-2006《继电保护和安全自动装置技术规程》GB/T15145-2008《输电线路保护装置通用技术条件》GB/T7261-2008《继电器及继电保护装置基本试验方法》GB/T3309-1989《高压开关设备常温下的机械试验》GB/T12706-2008《额定电压1k到35kV挤包绝缘电力电缆及附件》DL/T538-2006《高压带电显示装置》JB/T10492-2011《金属氧化物避雷器用监测装置》IEC60255《电气继电器》IEC60068-2-30《抗湿热环境能力》IEC60255-5《电气继电器.第5部分：测量继电器和保护设备的绝缘配合要求和试验》IEC60255-21-1《电气继电器第21部分:量度继电器和保护装置的振动、冲击、碰撞和地震试验第1节:振动试验（正弦波）》IEC60255-21-2《电气继电器第21部分:量度继电器和保护装置的振动、冲击、碰撞和地震试验第2节:冲击和碰撞试验》GB/T14598.13-2008（或IEC60255-22-1：2007）《电气继电器第22-1部分：量度继电器和保护装置的电气干扰试验1MHz脉冲群抗扰度试验》GB/T14598.14-2010（或IEC60255-22-2：1998）《电气继电器第22-2部分：量度继电器和保护装置的电气干扰试验静电放电试验》GB/T14598.9-2010（或IEC60255-22-3：2002）《电气继电器第22-3部分：量度继电器和保护装置的电气干扰试验辐射电磁场抗扰度》GB/T14598.10-2012《电气继电器第22-4部分：量度继电器和保护装置的电气干扰试验电快速瞬变/脉冲群抗扰度试验》GB/T50062-2008《电力装置的继电保护和自动装置设计规范》《电力装置的电测量仪表装置设计规范》GB/T50063-2008GB/T14285-2006《继电保护和安全自动装置技术规程》GB/T15145-2008《输电线路保护装置通用技术条件》GB/T7261-2008《继电器及继电保护装置基本试验方法》所采用的标准均应为合同执行时的最新有效版本。

35千伏输变电工程40.5kV气体绝缘封闭组合电器技术规范专用部分目录1标准技术参数------------------------------------------------------------------------- 2 2项目需求部分------------------------------------------------------------------------- 9 2.1货物需求及供货范围- -92.3图纸资料提交单位- -102.4工程概况------------------------------------------------------------------------ 112.5使用条件------------------------------------------------------------------------ 112.6项目单位可选技术参数------------------------------------------------------------ 122.7项目单位技术差异- -132.8设备图纸及资料- -13 3投标人响应部分--------------------------------------------------------------------- 133.1投标人技术偏差------------------------------------------------------------------ 143.2投标产品的销售及运行业绩-------------------------------------------------------- 143.3投标人需提供的设备图纸及资料---------------------------------------------------- 143.44主要组部件材料- -143.55推荐的备品备件、专用工具和仪器仪表供货表- -151标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。

XGN17-40.5箱式固定式高压开关柜XGN17-40.5开关柜概述：XGN17-40.5箱式固定式交流金属封闭开关设备（简称开关柜），系户内成套配电装置，使用与电压40.5KV三相交流50Hz电力系统接受和分配网络电能，并对电路进行控制、保护和监测。

本产品符合GB3906、DL404、IEC298等标准要求，具有结构设计合理，维护使用方便，安全可靠性高，可频繁操作等特点。

本产品可配用ZN12、ZN85、VCP-W等高压真空断路器，一次接线方案齐全，对各种不同的使用场合，不同的用户需求均能提供满意的配电方案。

适合用环境：环境温度：-10摄氏度-40摄氏度海拔：不超过1000m。

空气相对湿度：日平均不大于95%，月平均不大于90%。

地震强度：不超过8级。

没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。

注：超过上述正常使用条件时，用户可与本公司协商解决。

开关柜结构说明：开关总体结构为金属封闭结构，柜体由角钢和优质经折弯焊接而成，柜体内部分断路器室（断路器可安装简易手车方便检修）、母线室、电缆室、继电器室。

在柜体的前、后门均设有观察窗和照明灯可以观察柜内主要元器件运行情况，柜体外壳防护等级为IP2X，可以有效的防止异物进入柜内造成短路故障，并可防止人体接近带电体。

以确保设备和运行操作人员的安全。

1.断路器室高压室按不同的配电方案可安装断路器，隔离开关，接地开关，电流互感器，电压互感器，高压熔断器，避雷器，主母线和分支母线及支持绝缘子等电器元件。

主母线通过柜体侧面绝缘套管从一个开关柜引至另一个开关柜，柜体与柜体之间用金属板隔离，可以防止内部故障电弧蔓延到相邻的开关柜，从而限制事故扩大。

主母线也可以不通过绝缘套管直接与各柜贯通。

各电器元件高压带电体对地和相间空气绝缘距离均大于300mm。

支持绝缘子与绝缘套管均采用全工况型，爬距大于810mm。

2.仪表室低压室可安装继电保护元件、仪表、带电监视器，信号指示灯，操作开关等电器元件。

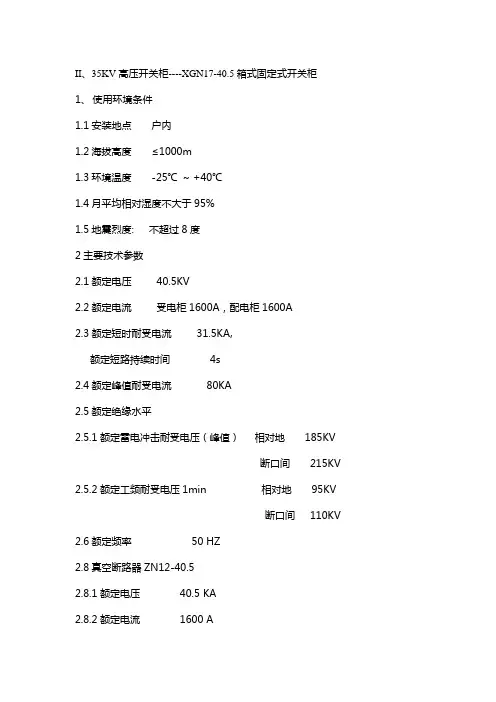

II、35KV高压开关柜----XGN17-40.5箱式固定式开关柜1、使用环境条件1.1安装地点户内1.2海拔高度≤1000m1.3环境温度 -25℃ ~ +40℃1.4月平均相对湿度不大于95%1.5地震烈度: 不超过8度2主要技术参数2.1额定电压 40.5KV2.2额定电流受电柜1600A，配电柜1600A2.3额定短时耐受电流 31.5KA,额定短路持续时间 4s2.4额定峰值耐受电流 80KA2.5额定绝缘水平2.5.1额定雷电冲击耐受电压（峰值）相对地 185KV断口间 215KV2.5.2额定工频耐受电压1min 相对地 95KV断口间 110KV2.6额定频率 50 HZ2.8真空断路器ZN12-40.52.8.1额定电压 40.5 KA2.8.2额定电流 1600 A2.8.4额定短路开断电流 31.5 KA2.8.5额定短路关合电流 80 KA2.8.6额定操作顺序分—0.3S—合分—180s—合分2.8.7分闸时间≤ 0.0752.8.8合闸时间≤ 0.092.8.9累计额定短路电流开断次数 30次2.9接地开关2.9.1额定短路关合电流 63 K A2.9.2额定短路持续时间 4s2.9.3机械寿命 > 2000 次2.10电流互感器2.10.1额定电流一次/二次受电柜 600/5出线柜 300/52.10.2准确级 0.52.10.3额定二次输出测量绕组/保护绕组 10VA/15VA2.10.4二次绕组绝缘水平二次绕组对地耐压 2KV工频一分钟2.11电压互感器2.11.1额定一次∕二次 35000/√3/100/√3/100/√3/100/32.11.2额定输出容量50VA2.12避雷器型号 RSAZ-42/124*882.12.1额定电压(有效值) 35KV2.12.2持续运行电压(有效值) 42KV3结构要求高压开关柜采用箱式3.1外壳3.1.1开关柜体积(宽×深×高)为2020×3650×3400。

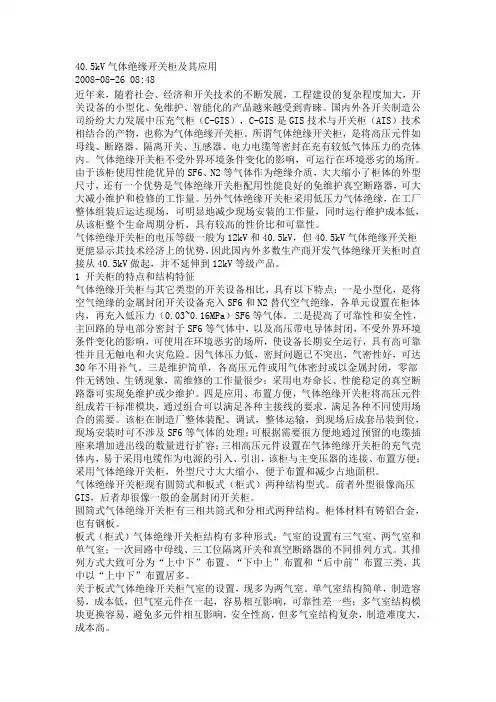

40.5kV气体绝缘开关柜及其应用2008-08-26 08:48近年来，随着社会、经济和开关技术的不断发展，工程建设的复杂程度加大，开关设备的小型化、免维护、智能化的产品越来越受到青睐。

国内外各开关制造公司纷纷大力发展中压充气柜（C-GIS），C-GIS是GIS技术与开关柜（AIS）技术相结合的产物，也称为气体绝缘开关柜。

所谓气体绝缘开关柜，是将高压元件如母线、断路器、隔离开关、互感器、电力电缆等密封在充有较低气体压力的壳体内。

气体绝缘开关柜不受外界环境条件变化的影响，可运行在环境恶劣的场所。

由于该柜使用性能优异的SF6、N2等气体作为绝缘介质，大大缩小了柜体的外型尺寸，还有一个优势是气体绝缘开关柜配用性能良好的免维护真空断路器，可大大减小维护和检修的工作量。

另外气体绝缘开关柜采用低压力气体绝缘，在工厂整体组装后运达现场，可明显地减少现场安装的工作量，同时运行维护成本低，从该柜整个生命周期分析，具有较高的性价比和可靠性。

气体绝缘开关柜的电压等级一般为12kV和40.5kV，但40.5kV气体绝缘开关柜更能显示其技术经济上的优势，因此国内外多数生产商开发气体绝缘开关柜时直接从40.5kV做起，并不延伸到12kV等级产品。

1 开关柜的特点和结构特征气体绝缘开关柜与其它类型的开关设备相比，具有以下特点：一是小型化，是将空气绝缘的金属封闭开关设备充入SF6和N2替代空气绝缘，各单元设置在柜体内，再充入低压力（0.03~0.16MPa）SF6等气体。

二是提高了可靠性和安全性，主回路的导电部分密封于SF6等气体中，以及高压带电导体封闭，不受外界环境条件变化的影响，可使用在环境恶劣的场所，使设备长期安全运行，具有高可靠性并且无触电和火灾危险。

因气体压力低，密封问题已不突出，气密性好，可达30年不用补气。

三是维护简单，各高压元件或用气体密封或以金属封闭，零部件无锈蚀、生锈现象，需维修的工作量很少；采用电寿命长、性能稳定的真空断路器可实现免维护或少维护。

405kV气体绝缘开关柜及其应用
1、GIS气体绝缘开关柜
GIS气体绝缘开关柜是通过使用弹性的绝缘介质，气体绝缘介质可以
将高电压和低电压之间的电磁孤立，而且此类绝缘介质不会受到湿度和污
染的影响，使得GIS气体绝缘开关柜在可靠性、技术水平以及其他设备方
面独具优势，因此它在高压应用领域取得了重大的成功，如35kV以上的
高压配电系统。

40.5KV气体绝缘开关柜是一种具备较高安全系数的产品，其可以在配电系统中以安全可靠的方式控制电源。

2、40.5kV气体绝缘开关柜应用
（1）35kV及以上的电力配电系统：40.5KV气体绝缘开关柜可以用于35kv及以上的电力配电系统，其可以安全精确的控制电力的自动断开和
恢复，更好地保证系统的安全运行。

（2）高压电缆系统：由于高压电缆的接线系统复杂，为了更好地确
保电缆系统的安全运行，现在大量使用40.5KV气体绝缘开关柜。

（3）石油、化工及城市电力系统：在石油、化工及城市电力系统中，40.5KV气体绝缘开关柜可以准确控制电源的自动断开和恢复，有效的确
保系统的安全和可靠的运行。

（4）电力系统维护和保养：此外，40.5KV气体绝缘开关柜还可以用
于电力系统的维护和保养。

40.5KV高压开关柜通用技术规范本规范对应的专用技术规范目录12kV、24kV、40.5kV高压开关柜采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分项目单位技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数。

2）项目单位要求值超出标准技术参数值。

3）需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“标准技术参数表”、“项目需求部分”和“投标人响应部分”相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写投标人技术偏差表外，必要时应提供相应试验报告。

目次12kV、24kV、40.5kV高压开关柜采购标准技术规范使用说明 (511)1 总则 (513)1.1 一般规定 (513)1.2 投标人应提供的资格文件 (513)1.3 适用范围 (513)1.4 对设计图纸、说明书和试验报告的要求 (514)1.5 标准和规范 (516)1.6 投标人必须提交的技术参数和信息 (517)1.7 备品备件 (517)1.8 专用工具与仪器仪表 (517)1.9 安装、调试、性能试验、试运行和验收 (517)2 结构要求 (517)2.1 开关柜技术参数 (517)2.2 通用要求 (517)2.3 断路器 (520)2.4 隔离开关（若有） (521)2.5 接地开关 (521)2.6 电流互感器 (521)2.7 电压互感器 (521)2.8 避雷器 (521)2.9 站用变压器 (521)2.10 母线 (521)3 试验 (521)3.1 型式试验 (522)3.2 出厂试验 (522)3.3 现场交接试验 (522)4 技术服务、工厂检验和监造 (523)4.1 技术服务 (523)4.2 工厂检验和监造 (523)5 一次、二次及土建接口要求 (523)5.1 40.5kV开关柜要求 (523)5.2 24kV开关柜 (530)5.3 12kV开关柜 (540)6 外观要求 (550)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

浅谈40.5kV开关柜摘要：开关柜作为一种电力控制单元，在国网、南网、地铁、高铁、工业、石化、新能源等领域广泛应用，40.5kV开关柜作为电压等级较高的开关柜单元，其重要性不言而喻，随着我国工业水平的总体攀升，各个开关柜企业的技术及制造水平也在不断提高，及时了解和掌握产品最新动态，能够帮助用户更好的选择和使用开关柜产品。

关键字：开关柜、结构、关键技术、环保1引言随着人们的生活和国家经济的水平不断提高，各种家电满目琳琅，各种新型中大型企业也随着市场的需求而建立，导致市场对电力的需求急剧增加，面对如此多的电力需求，如何安全可靠的进行控制和输送，成了输配电行业中的重之重，因此，作为重要的电力控制单元，开关柜显得尤为重要。

2开关柜的定义及分类开关柜是一种组合式成套电力设备，除进出线外完全被接地金属外壳封闭，由若干功能单元排列组成，功能单元内根据一次主接线需要配置断路器（或负荷开关）、隔离开关（或隔离触头）、电流互感器、电压互感器、避雷器、母线等一次元件及控制、测量、保护装置（或数字式控制保护单元），在电力系统中作接受与分配电能之用。

开关柜种类十分繁多，按主绝缘方式分为空气绝缘型开关柜、气体绝缘型开关柜、固体绝缘型开关柜、真空绝缘型开关柜，按电压等级分为低压开关柜、中压开关柜、高压开关柜，按柜体结构形式分为铠装型开关柜、间隔型开关柜、箱型开关柜，按主母线形式，按主开关元件安装方式分为固定开关柜、可移开式开关柜（手车柜），按主母线形式分为单母线开关柜、双母线开关柜、旁路母线开关柜，目前行业内主要有以上几种分类方式。

3 40.5kV空气绝缘开关柜结构及关键技术空气绝缘开关柜全称为空气绝缘交流金属封闭开关设备，是指采用空气作为主绝缘介质，主开关为断路器的成套金属封闭开关设备。

空气绝缘开关柜的每个功能单元由柜体、母线、主开关或移开式部件、隔离开关、接地开关、互感器、避雷器等几大部件的全部或部分组成。

柜体内用金属隔板或绝缘隔板划分成几个基本组成隔室，分别为母线室、主开关室、电缆室、继电器仪表室等，在母线室主要布置有主母线、上支母线、母线套管等，主开关室又称断路器室，主要布置有断路器、触头盒、静触头、活门，其中断路器又分为移开式和固定式。

zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书产品名称zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书公司名称陕西泰开高压开关制造有限公司价格888.00/台规格参数品牌:陕西泰开高压开关厂型号:zw7-40.5-630产地:西安市公司地址西安市未央区新城工业园区26号联系电话029-******** 183********产品详情zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书陕西泰开高压开关制造有限公司ZW7系列40.5KV型户外真空断路器，是我公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

2产品用途及使用条件ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级注：防污型使用环境为空气污秽程度Ⅳ级；高原型使用环境为海拔4000m以下。

产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

前言本标准是根据IEC 517：1990《72.5kV及以上气体绝缘金属封闭开关设备》对GB 7674-87《六氟化硫封闭式组合电器》进行修订的。

本标准在技术内容上与IEC 517：1990等效。

GB 7674-87等效采用IEC 517(1986)。

修订后的标准因气候条件及基本技术等方面的原因不能等同采用，故修订后本标准仍为等效采用。

本标准和IFC 517：1990的主要差别在于：a)使用条件；b)额定频率；c)额定绝缘水平。

本标准保留了IEC 517：1990的“IEC前言”，同时增加了“前言”。

本标准对GB 7674-87的结构作了调整，使其和IEC 517(1990)基本相同，以利于国际经贸来往和技术交流。

现将本标准(包括前言、IEC前言、正文13章和3个附录)、GB 7674-87(包括前言、正文8章和3个附录)和IEC 517：1990(包括前言、正文10章和4个附录)的结构列于表中，以便对比和查找。

本标准各章中条文的排列顺序和IEC 517：1990的相同。

大部分条文的内容不变或稍有改变；条文内容和IEC 517：1990不同处见正文中采用说明的注；增加的条文放在每章的结尾部分。

本标准增加的条文是：3.15、3.16、6.18、6.19、7.14、8.10和13.4。

本标准和GB 7674-87相比，除采用了对IEC 517(1986)的修订内容外，其差别还表现在：a)用“气体绝缘金属封闭开关设备”来代替“六氟化硫封闭式组合电器”，并规定其额定电压取电气设备的最高电压，这样，标准的名称和IEC 517完全相同；b)第2章正常使用条件直接引用GB 11022-89的第3章；c)为丁提高等效采用的程度，将GB 7674-87的部分条文按IEC 517：1990改写，它们是；本标准的6.11、6.14、6.15、6.17、7.9.1和8.1；d)取消GB 767487的2.12。

本标准自实施之日起，同时代替GB 7674—87。
