35kV的GIS开关柜应用

GIS高压组合电器在智能化变电站中的应用GIS高压组合电器是一种高压开关设备，它经常被应用在智能化变电站中。

智能化变电站是一种采用智能化技术和新型材料、新型器件来实现远程监测、远程控制、自动化、智能化的电力变电站。

下面将详细介绍GIS高压组合电器在智能化变电站中的应用。

一、 GIS高压组合电器的优点GIS高压组合电器拥有着体积小、重量轻、密闭性好、灵活可靠、运行稳定等众多优点。

它采用SF6作为灭弧介质，其绝缘特性优秀，且没有大面积的绝缘条件，使得GIS高压组合电器在占地面积和绝缘距离方面得到了极大的优化。

此外，GIS高压组合电器采用模块化设计，可以灵活组合，目前的GIS高压组合电器电压等级一般在110kV以上。

它的诸多优点，为其在智能化变电站应用奠定了基础。

1. 空间的优化智能化变电站中的多个GIS高压组合电器可以共享一个室内，这不仅能够减少对土地的占用，而且在设计规划中，可以大程度上优化变电站的整体结构，充分发挥其出色的空间利用率。

2. 可靠性的提升GIS高压组合电器在智能化变电站中的应用可以大大提升变电站的可靠性。

其密闭性好、绝缘性能优秀，有效地避免了种种外界因素对设备的影响，可以实现长时间、连续、稳定的使用。

3. 操作性的加强智能化变电站中广泛应用GIS高压组合电器，能够有效地提高变电站的操作性。

GIS高压组合电器设备通常自带操作显示屏，员工可以直接对设备进行监控、修改参数等操作，可大幅提高变电站维护管理的效率。

4. 自动化程度的加深GIS高压组合电器的应用在智能化变电站中，更加充分地体现了其自动化的特点。

GIS 高压组合电器具备远程监测和控制功能，可实现远程开关控制、报警处理等，能够在高压电力系统出现故障时，实现自动切断，提升了变电站自动化程度。

5. 故障排除速度的提高GIS高压组合电器在智能化变电站中应用，可以充分发挥出它的故障排除特点，一旦出现故障，只需打开GIS组合开关，立即找出故障设备所在方位，进行相应的排除故障操作，减少了排错的时间，提高了变电站运行的效率。

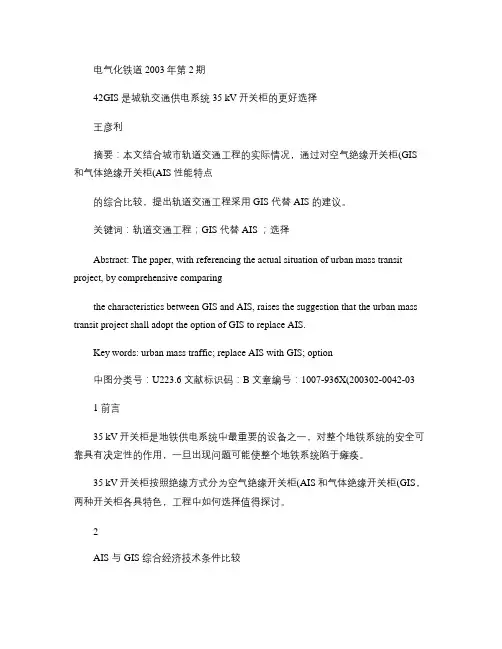

GIS是主要一次设备（断路器、隔离开关、母线、电流互感器等）安装于以SF 6气体作为绝缘介质的密封箱体内的开关柜。SF 6气体是一种大分子量的惰性气体，性能稳定、难于电离，热绝缘系数
作者简介：王彦利(1970-，男，河北迁安人，中铁电气化勘测设计研究院，工程师，天津300250，电话：022- 26023423。小，经过拉弧击穿后能够自行恢复原介质的绝缘强度，气体无毒无腐蚀性，对人员和设备安全。SF 6气体绝缘性能远高于空气，开关柜的相间绝缘距离大为缩小，兼之固体绝缘技术的采用，使得开关柜的体积大幅减小，开关柜的宽度减小至600 mm时还能保持可靠的绝缘强度。
城市轨道交通工程中变电所为远期无人值班，因此首选少维护的设备，可以减少运营公司维护工作量，同时也可以减少设备维护对运营的影响，GIS更符合现代城市轨道交通的要求。2.4 GIS与AIS的综合比较
两种开关柜AIS和GIS的技术性能均能满足城市轨道交通工程供电的技术要求，但也存在一定差异，详见表1。
表1 AIS与GIS经济技术比较表
2.3 GIS与AIS的运行费用比较
AIS一般每年两次小修，每次需2人，按每台需1天计，一般一个工程范围的35 kV开关柜的维修约折合400工天。维护人员人工费加上机械台班费后，约5万元/年。
GIS的高可靠性使得设备的故障率更低，供电
更有保障，减少甚至避免了由于35 kV开关柜本身故障引起的抢修工作。GIS设备本身可以达到基本免维护，柜内有SF 6气体存在，气室高标准密封，业主无须涉及气体的操作和维护。GIS能够比AIS减少三分之二的维修工作量，每年约可节约5万元（不包括需要更换的零配件和材料的费用）。
2
AIS与GIS综合经济技术条件比较
2.1 GIS与AIS技术性能比较

• 柜宽 800mm，额定电流≤ 2000A，标准柜重量： 大约 1800kg
• 柜宽 800mm，额定电流≤ 2500A，标准柜重量： 大约 1900kg
• 开关室尺寸（结构参数）见 5.2 节。
2.4 内部故障电弧耐受能力
柜宽
600mm
800mm
断路器室 / 母线室
400kA,1s
400kA,1s
2
KEM (ZX2) － 40.5 气体绝缘开关设备 安装使用说明书
2 技术参数
2.1 KEM(ZX2)-40.5 开关柜
电气参数
额定电压 最高运行电压 额定工频耐压值 额定雷电冲击耐压值 全绝缘水平下最低运行气压， 绝对值，20℃ 额定频率 主母线额定电流 分支母线额定电流 额定峰值耐受电流 额定短时耐受电流 断路器额定短路开断电流 断路器额定短路关合电流 额定操作循环
图 3/2：控制室打开的 KEM(ZX2)-40.5 开关柜
4) n ≥ 1
2.3.1 重量 ☆ 单母线
• 柜宽 600mm，额定电流≤ 1250A，标准柜重量： 大约 1100kg
• 柜宽 800mm，额定电流≤ 2000A，标准柜重量： 大约 1550kg
• 柜宽 800mm，额定电流≤ 2500A，标准柜重量： 大约 1650kg
☆ 双母线
• 柜宽 600mm，额定电流≤ 1250A，标准柜重量： 大约 1250kg
61
6.6
X 射线控制
61
7
维护
64
7.1
概述
64
7.2
检查及保养
65
7.3
维修
66
7.4
备用和辅助材料
67
7.5

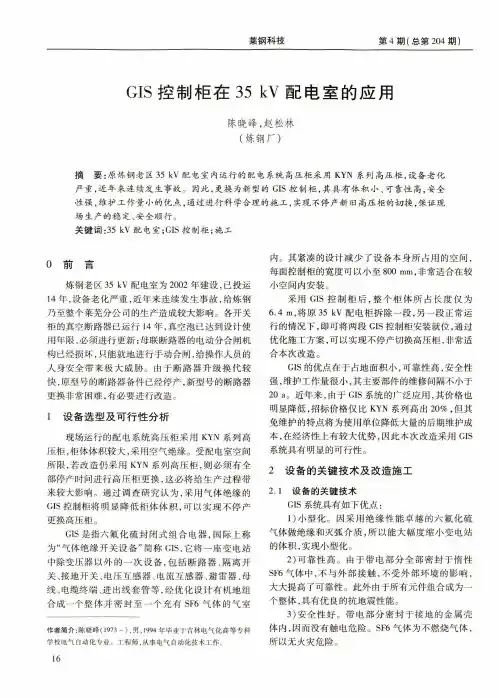

莱钢科技第4期（总第204期）GIS控制柜在35kV配电室的应用陈晓峰，赵松林（炼钢厂）摘要：原炼钢老区35kV配电室内运行的配电系统高压柜采用KYN系列高压柜，设备老化严重，近年来连续发生事故。

因此，更换为新型的GIS控制柜，其具有体积小、可靠性高，安全性强，维护工作量小的优点，通过进行科学合理的施工，实现不停产新旧高压柜的切换，保证现场生产的稳定、安全顺行。

关键词：35kV配电室；GIS控制柜；施工0前言炼钢老区35kV配电室为2002年建设，已投运14年,设备老化严重，近年来连续发生事故,给炼钢乃至整个莱芜分公司的生产造成较大影响。

各开关柜的真空断路器已运行14年,真空泡已达到设计使用年限，必须进行更新;母联断路器的电动分合闸机构已经损坏,只能就地进行手动合闸,给操作人员的人身安全带来极大威胁。

由于断路器升级换代较快，原型号的断路器备件已经停产，新型号的断路器更换非常困难,有必要进行改造。

1设备选型及可行性分析现场运行的配电系统高压柜采用KYN系列高压柜,柜体体积较大，采用空气绝缘。

受配电室空间所限,若改造仍采用KYN系列高压柜，则必须有全部停产时间进行高压柜更换，这必将给生产过程带来较大影响。

通过调查研究认为，采用气体绝缘的GIS控制柜将明显降低柜体体积，可以实现不停产更换高压柜。

GIS是指六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”简称GIS,它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等,经优化设计有机地组合成一个整体并密封至一个充有SF6气体的气室作者简介:陈晓峰（1973-）,男，1994年毕业于吉林电气化高等专科学校电气自动化专业。

工程师，从事电气自动化技术工作。

内。

其紧凑的设计减少了设备本身所占用的空间，每面控制柜的宽度可以小至800mm,非常适合在较小空间内安装。

采用GIS控制柜后，整个柜体所占长度仅为6.4m,将原35kV配电柜拆除一段，另一段正常运行的情况下，即可将两段GIS控制柜安装就位，通过优化施工方案，可以实现不停产切换高压柜,非常适合本次改造。

GIS厂商介绍 目前GIS国外生产厂家主要有ABB、意大利红申集团 、三菱、日立、西门子、阿尔斯通、阿海珐(Areva)集 团等，国内生产厂家有红苏电气科技有限责任公司、 西安高压电器研究所电器制造厂、泰开集团有限公司 、中国西门子高压开关有限公司、厦门ABB高压开关有 限公司、天水长城开关厂等。目前合企生产的GIS占国 内市场相当人的份额，如占550kV断路器和GIS市场的 80％，占252kV断路器和GIS市场的50％，占126kv断路 器和GIS市场的30％。
★传感器
传感器是测量中压电力系统中监视和保护所需的电流和电 压的一种新的解决办法,通过引入传感器解决，其工作原理， 对电流和电压检测分别用ROGOWSKI线圈和阻性或容性分压器。 一般说来，它们与常规的感应互感器同时代的。直到现在， 由于通用的电子继电器的引入，才有可能利用传感器的优点。 原理：电流的测量是基于ROGOWSKI线圈原理。ROGOWSKI线较就 是所谓的空线圈，与电流互感器的二次绕组一样，是一个围绕 一次导体没有铁芯的环形线圈。但是， 从ROGOWSKI线圈给出 的信号不同于CT的输出：1、一个具有铁芯的并且几乎短路二 次绕组的电流互感器的输出，是一个电流信号。这就是所谓的 二次电流与一次电流成正比；2、一个具有其空芯并且开路的 ROGOWSKI线圈的输出信号是一个电压信号。这就是所谓的电压 与一次电流的导数成正比。由于在ROGOWSKI线圈中没有铁芯， 所以不会出现饱和。因此，在整个电流范围直到最大电流，输 出都是线性的。
四、HSM6开关柜
(一) HSM6 气体绝缘中压开关柜结构特点 HSM6的含义：H 表示金属铠装，SM表示气体绝缘，6 表示序列号。 HSM6 开关柜采用全金属进行封闭，共分为母线室、断路器室、 电缆室和二次接线及断路器操作机构室。这种开关柜最大特点就是 SF6气体绝缘，其绝缘性能好，令开关柜更为紧凑，体积小，更适合 于地铁、变电所这种由于受到环境限制的地方。

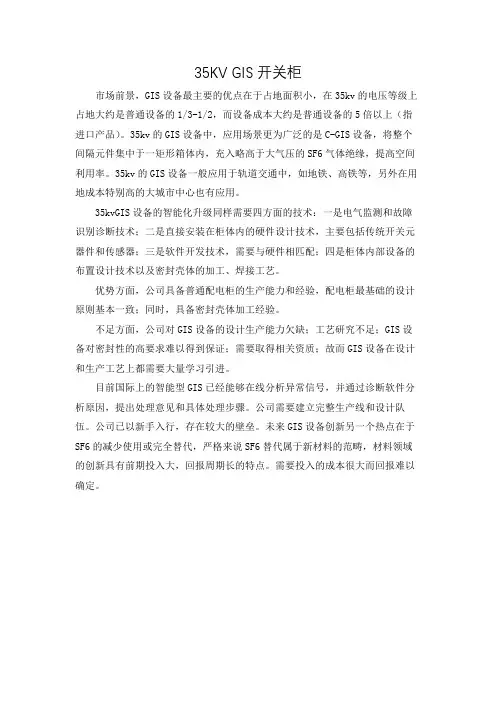

35KV GIS开关柜
市场前景，GIS设备最主要的优点在于占地面积小，在35kv的电压等级上占地大约是普通设备的1/3-1/2，而设备成本大约是普通设备的5倍以上（指进口产品）。

35kv的GIS设备中，应用场景更为广泛的是C-GIS设备，将整个间隔元件集中于一矩形箱体内，充入略高于大气压的SF6气体绝缘，提高空间利用率。

35kv的GIS设备一般应用于轨道交通中，如地铁、高铁等，另外在用地成本特别高的大城市中心也有应用。

35kvGIS设备的智能化升级同样需要四方面的技术：一是电气监测和故障识别诊断技术；二是直接安装在柜体内的硬件设计技术，主要包括传统开关元器件和传感器；三是软件开发技术，需要与硬件相匹配；四是柜体内部设备的布置设计技术以及密封壳体的加工、焊接工艺。

优势方面，公司具备普通配电柜的生产能力和经验，配电柜最基础的设计原则基本一致；同时，具备密封壳体加工经验。

不足方面，公司对GIS设备的设计生产能力欠缺；工艺研究不足；GIS设备对密封性的高要求难以得到保证；需要取得相关资质；故而GIS设备在设计和生产工艺上都需要大量学习引进。

目前国际上的智能型GIS已经能够在线分析异常信号，并通过诊断软件分析原因，提出处理意见和具体处理步骤。

公司需要建立完整生产线和设计队伍。

公司已以新手入行，存在较大的壁垒。

未来GIS设备创新另一个热点在于SF6的减少使用或完全替代，严格来说SF6替代属于新材料的范畴，材料领域的创新具有前期投入大，回报周期长的特点。

需要投入的成本很大而回报难以确定。

种 新 的 理 念 必 将 给 ＧＩ Ｓ传 统 运 行 维 护 方式 带 来
新 的变 化 ， 得 引 起关 注 和进 一步 研 究 。 值
更新 换 代产 品 。
值 得指 出的是 ， 一 些 降压 容量 较 大 的场合 ， 在
应 慎 重 选 用 中 压 Ｃ ＧＩ 。 上 海 电 网 的 ２ ０ｋ 中 — Ｓ 以 ２ Ｖ
１ １ 进 一 步 小 型 化 ．
的 ３ Ｖ 部 分 ， 统 中压 ＧＩ ５ｋ 传 Ｓ仍 是 较 为合 适 的 首
选 产 品 ， 是 目前 使用 的主要 ＧＩ 也 Ｓ产 品 。
１ ２ 智 能 化 ．
在 线 诊 断 和 状 态 监 控 技 术 在 ＧＩ Ｓ开 关 柜 上 的 应 用 ， 入 了智 能 化 ＧＩ 引 Ｓ的新 概 念 。 由 于 ＧＩ Ｓ 为 全封 闭 电器 ， 线 监 控 和 诊 断 功 能 对 其 运 行 和 在 维护 有 着重 要 意义 。 过状 态监 控 得 到 的数据 ， 通 以 及 分 析 软 件 的 支持 ， 国际 上 的智 能 型 ＧＩ 已经能 Ｓ
维普资讯

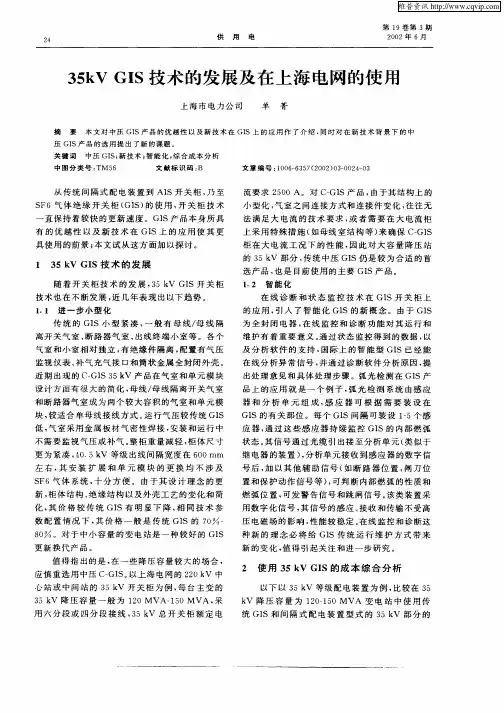

第 １ ９卷 第 ３期 ２ ４ 供 用 电 ２０ ０ ２年 ６月
３ ｋ Ｓ技 术 的 发 展 及 在 上 海 电 网 的 使 用 ５ Ｖ ＧＩ
上 海市 电力公 司
摘 要
单 菁
本 文 对 中 压 ＧＩ Ｓ产 品 的 优 越 性 以 及 新 技 术 在 ＧＩ Ｓ上 的 应 用 作 了介 绍 ． 时 对 在 新 技 术 背 景 下 的 中 同
状 态 。 信 号通 过 光 缆 引 出接 至 分析 单 元 （ 似于 其 类 继 电器 的装 置 ） 分析 单元 接 收 到感 应 器 的数字 信 ， 号 后 ， 以其 他 辅 助 信号 （ 断 路 器 位 置 ， 加 如 闸刀 位

C-GIS介绍「35KV箱式气体绝缘金属封闭开关柜」35KV箱式气体绝缘金属封闭开关柜（以下简称C-GIS）是35kV三相交流50Hz单母线及单母线分段系统的成套配电装置。

主要用于发电厂厂用电、输变电系统变电所的受配电、工矿企事业配电等场合以及高湿度（或凝露）、高海拔，污秽等环境条件下，实行控制、保护、监测。

与常规空气绝缘开关柜相比，在经济性、适用性、可靠性等方面具有明显的优势。

C-GIS主要优势：1、C-GIS体积小，占地少：小电流KNY61柜体积为10.192立方米，C-GIS体积为3.1416立方米，换算出来KYN61柜体积是C-GIS 的3.24倍。

2、C-GIS防水性能好：C-GIS整体防护等级为IP3X，但是不锈钢气箱部分防护等级可以达到IP67，所以原理上是底水位进水C-GIS还是可以运行，就算高水位进水，后续维修价值高的主元器件都在气箱内不会损坏，C-GIS进水后的损失会比KNY61柜小很多。

3、C-GIS结构简化、维护简单：选用新型一体化设计的真空断路器作为主开关，性能可靠，免维护。

采用转动闸刀型三位置开关，实现接通、隔离、接地三种功能。

简化了结构，减少了运动零部件数量，使可靠性更高。

4、C-GIS密封性强：断路器和铜排都是在密封气室内，可以在高湿度（或凝露）、高海拔，污秽等环境条件下运行，一般厂家C-GIS海拔常规参数为2000米海拔以下，部分厂家经特殊定制最高能达到4500米海拔。

C-GIS结构特点1.充气柜常规气箱选用2mm厚的不锈钢板，大尺寸气箱采用2.5mm 厚的不锈钢板，也可以根据客户要求订做3.0mm厚的不锈钢板的气箱。

2.气箱内充SF6气体，高压开关、接地开关、铜排、断路器绝缘层筒等主要活动构件均密封性在不锈钢板气箱里，气箱的防护等级做到P67。

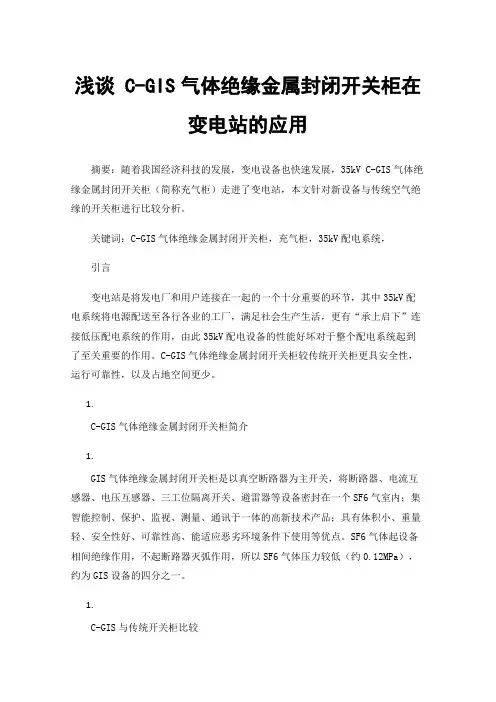

浅谈 C-GIS气体绝缘金属封闭开关柜在变电站的应用摘要：随着我国经济科技的发展，变电设备也快速发展，35kV C-GIS气体绝缘金属封闭开关柜（简称充气柜）走进了变电站，本文针对新设备与传统空气绝缘的开关柜进行比较分析。

关键词：C-GIS气体绝缘金属封闭开关柜，充气柜，35kV配电系统，引言变电站是将发电厂和用户连接在一起的一个十分重要的环节，其中35kV配电系统将电源配送至各行各业的工厂，满足社会生产生活，更有“承上启下”连接低压配电系统的作用，由此35kV配电设备的性能好坏对于整个配电系统起到了至关重要的作用。

C-GIS气体绝缘金属封闭开关柜较传统开关柜更具安全性，运行可靠性，以及占地空间更少。

1.C-GIS气体绝缘金属封闭开关柜简介1.GIS气体绝缘金属封闭开关柜是以真空断路器为主开关，将断路器、电流互感器、电压互感器、三工位隔离开关、避雷器等设备密封在一个SF6气室内；集智能控制、保护、监视、测量、通讯于一体的高新技术产品；具有体积小、重量轻、安全性好、可靠性高、能适应恶劣环境条件下使用等优点。

SF6气体起设备相间绝缘作用，不起断路器灭弧作用，所以SF6气体压力较低（约0.12MPa），约为GIS设备的四分之一。

1.C-GIS与传统开关柜比较2.1 占地面积和运行环境传统的开关柜（如KYN61型、GBC35型、JYN1型），每个柜宽1.8米，大电流充气柜宽0.8米，一般充气柜只有0.6米，充气柜大幅降低了设备的安装空间，节约大量的土地资源和征地费用。

由于基础小,工程量少,大大减少了基础工作和费用开支。

充气柜跟户外35kV配电设备相比更有优势。

为满足变电设备正常运行，传统的开关柜需要采取一些如装设加热器和除湿器的定期投入来防止污闪、湿闪，定期清理或维护、预试、及时更换损坏部件等措施，才能保证开关设备的运行安全，这是一种以空间换可靠性的过渡产品，小型化的充气柜避免了以上的缺点，显得非常必要和迫切。

10. C-GIS设备发生SF6气体严重外泄时的安全技术措施规定
10.1人员立即撤离现场，投入全部通风机。
10.2事故发生后20min内，人员不准进入室内（人员抢救外）。
10.3事故发生后20min至4h，进入室内必须穿防护衣、戴绝缘手套及防毒面 具、穿绝缘靴。4h后进入室内可不采用上述措施，但清扫设备除外。
3）母线分段柜的联锁
开关操作 Q2 合/分 Q20 合/分 Q25 合/分 Q205 合/分 Q02 合（机械） Q02 合（电气） Q02 分（电气） Q2，Q20，Q25或Q205不在中间位置 - 在被联动断路器的锁定脱扣后 – 当母线系统是接地的，不被锁定装置 阻断。 Q02 分（机械） 当母线系统是接地的，不被锁定装置 阻断。 系统2已述，系统1相应地适用 机械 电气 电气 / 机械 只有在以下情况，才可进行开关操作 Q02 分，Q25 分 Q02 分，Q205 分 Q02 分，Q2 分 Q02 分，Q20 分 型式 机械 机电 / 机械 机电 / 机械 机电 / 机械
惠州炼油分公司
此外，也可装有机电联锁，用于隔离开关和接地开关或者用于接地开关。 4
运行规定
4）PT柜的联锁
图40：可切断母线电压互感器
开关操作
只有在以下情况，才可进行开关操作
型式
Q61或Q62 合/分
Q81或Q82 分
机械
Q81或Q82 合/分
Q61或Q62 分
机械
此外，也可装有机电联锁，用于隔离开关和接地开关或者用于接地开关。
35kV C-GIS开关设备 运行规定
运行规定
1. 断路器、隔离开关、接地开关均设有联锁（主要是机械式），以防 止误操作，运行人员应熟悉并掌握其联锁关系。 1）馈线柜的联锁

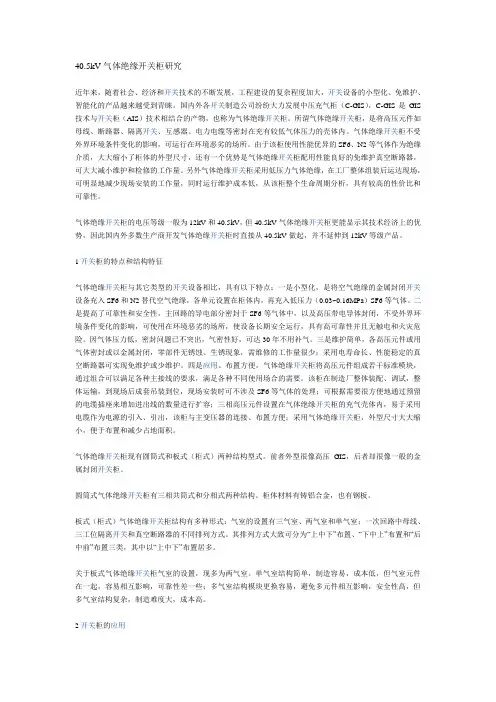

40.5kV气体绝缘开关柜研究近年来，随着社会、经济和开关技术的不断发展，工程建设的复杂程度加大，开关设备的小型化、免维护、智能化的产品越来越受到青睐。

国内外各开关制造公司纷纷大力发展中压充气柜（C-GIS），C-GIS是GIS 技术与开关柜（AIS）技术相结合的产物，也称为气体绝缘开关柜。

所谓气体绝缘开关柜，是将高压元件如母线、断路器、隔离开关、互感器、电力电缆等密封在充有较低气体压力的壳体内。

气体绝缘开关柜不受外界环境条件变化的影响，可运行在环境恶劣的场所。

由于该柜使用性能优异的SF6、N2等气体作为绝缘介质，大大缩小了柜体的外型尺寸，还有一个优势是气体绝缘开关柜配用性能良好的免维护真空断路器，可大大减小维护和检修的工作量。

另外气体绝缘开关柜采用低压力气体绝缘，在工厂整体组装后运达现场，可明显地减少现场安装的工作量，同时运行维护成本低，从该柜整个生命周期分析，具有较高的性价比和可靠性。

气体绝缘开关柜的电压等级一般为12kV和40.5kV，但40.5kV气体绝缘开关柜更能显示其技术经济上的优势，因此国内外多数生产商开发气体绝缘开关柜时直接从40.5kV做起，并不延伸到12kV等级产品。

1开关柜的特点和结构特征气体绝缘开关柜与其它类型的开关设备相比，具有以下特点：一是小型化，是将空气绝缘的金属封闭开关设备充入SF6和N2替代空气绝缘，各单元设置在柜体内，再充入低压力（0.03~0.16MPa）SF6等气体。

二是提高了可靠性和安全性，主回路的导电部分密封于SF6等气体中，以及高压带电导体封闭，不受外界环境条件变化的影响，可使用在环境恶劣的场所，使设备长期安全运行，具有高可靠性并且无触电和火灾危险。

因气体压力低，密封问题已不突出，气密性好，可达30年不用补气。

三是维护简单，各高压元件或用气体密封或以金属封闭，零部件无锈蚀、生锈现象，需维修的工作量很少；采用电寿命长、性能稳定的真空断路器可实现免维护或少维护。

GIS组合电器的原理及应用1. 介绍GIS（Gas-insulated switchgear）组合电器是一种新型的高压电器设备，它使用绝缘气体而不是传统的空气进行绝缘。

由于母线和断路器等关键部件被密封在金属容器中，GIS组合电器具有较小的体积和占地面积，高的绝缘性能和可靠性。

本文将介绍GIS组合电器的工作原理和应用。

2. 工作原理GIS组合电器采用了绝缘气体作为电流的导体和绝缘体，主要由母线、断路器、隔离开关、变压器和附件组成。

以下是GIS组合电器的工作原理：•绝缘气体：GIS组合电器使用的绝缘气体常见的有硫化气体SF6（硫化氟气）和N2（氮气）等，绝缘气体具有较好的绝缘性能和热稳定性，能够有效地隔离高压部件。

•金属容器：GIS组合电器中的关键部件被密封在金属容器中，金属容器起到保护和绝缘的作用，同时能够有效地抵抗外部环境的影响。

•母线及断路器：GIS组合电器中的母线主要负责传输电力，断路器则起到开关和保护电路的作用。

由于母线和断路器被密封在金属容器中，GIS组合电器具有较小的体积和占地面积。

•隔离开关：隔离开关可通过操作手柄将电器设备与电力系统分离，以便维修和检修。

•变压器：GIS组合电器中的变压器主要用于电压的变换和分配。

3. 应用领域GIS组合电器由于其优良的性能和特点，被广泛应用于以下领域：•电力系统：GIS组合电器在电力系统中常用于高压输电线路和变电站，用于实现电力的传输和分配。

•工业：GIS组合电器在工业领域中可用于供电系统、矿山等各种场所，确保电力系统的稳定运行。

•城市建设：GIS组合电器可以用于城市建设中的供电系统，提供可靠的电力供应。

•铁路交通：GIS组合电器可以用于高速铁路、城市轨道交通等电力系统，确保交通运输的安全性和可靠性。

•航空航天：GIS组合电器由于其小体积和轻质量，可以用于航空航天领域的航天器和卫星等设备。

4. 优点和挑战GIS组合电器相对于传统的开关设备和空气绝缘设备具有以下优点：•占地面积小：GIS组合电器采用紧凑的设计，相对于传统设备，占地面积更小。

XJ Intelligent Medium-Voltage Switch Company
C目录 ontents
4
交运及储存
30
4.1
交付条件
30
4.2
包装
30
4.3
运输
30
4.4
交货
31
4.5
中间储存
31
5
开关柜的现场安装
33
5.1
安装现场的一般要求
33
5.2
安装结构尺寸
33
5.3
现场安装的基本注意事项
额定电压
额定短时耐受电流 Ik，3s
额定峰值耐受电流 Ip
分支母线额定电流 Ifeeder
柜宽
不同柜宽对应的技术参数
kV
12/17.5
kA
...40
...40
kA
...100
...100
A
1250
2000 2500
mm
600
800
额定电压
kV
24
36/40.5
额定短时耐受 电流 IK ，3s
kA ...31.5 ...31.5 ...40
4) n ≥ 1
2.3.1 重量 ☆ 单母线
• 柜宽 600mm，额定电流≤ 1250A，标准柜重量： 大约 1100kg
• 柜宽 800mm，额定电流≤ 2000A，标准柜重量： 大约 1550kg
• 柜宽 800mm，额定电流≤ 2500A，标准柜重量： 大约 1650kg
☆ 双母线
• 柜宽 600mm，额定电流≤ 1250A，标准柜重量： 大约 1250kg
34
5.4
基础框架
36

GIS在35 kV防震型移动变电站中应用作者：包晓平来源：《科技资讯》 2013年第25期包晓平(中电新源智能电网科技有限公司江苏南京 211113)摘要:防震型35 kV移动式变电站的变电车,它由一车三模块组成:35 kV组合电器HGIS模块、主变压器模块、10 kV开关柜及保护室、组合式半挂车。

全车运输尺寸为～13000(长)×2500(宽)×4200(高),运行尺寸为～13000(长)×2500(宽)×4200(高)。

关键词:防震移动变电站灵活快捷 HGIS中图分类号:TM7 文献标识码:A 文章编号:1672-3791(2013)09(a)-0137-02防震型35 kV移动式变电站是由牵引移动车、35 kVHGIS高压组合电器、中压电器柜、35 kV变压器及二次继电保护综合自动化系统等。

其特点是组合灵活,便于运输、安装快捷、施工周期短等,其优点是集成化程度高、体积小、占地少、选址灵活、投入运行快及投资省等。

电气二次线采用屏蔽、耐油、耐高温、抗强拉性的柔性控制电缆,二次线采用重载重连接器连接。

所有需现场连接的电缆,在出厂(解体)之前都应有标记,每一个电缆头连接器都是唯一的(规格不同),从而有效防止现场电缆的误连接,可以做到电缆的傻瓜连接,简化现场的安装工作。

变电车整车车身采用优质钢材,先进的技术,严格的生产制造而成。

整车结构合理,性能可靠,操作简便,外型美观。

35 kV变电车要承受因电气短路产生的电动力作用,各电气设备和挂车不发生变形和位移。

另外35 kV变电车在断路器的分合闸、电机转动、电磁振动等正常工况下能正常运行。

1 35 kVHGIS组合电器的技术要求组合电器为六氟化硫断路器、隔离开关、接地开关及电流互感器等组合在一起的成套产品。

1.1 断路器断路器必须灌注符合GB/T 12022工业六氟化硫SF6气体。

(1)气体抽样阀。

为方便气体检测,35 kV HGIS组合电器三相组成一个气体室,内装单独的气体密度继电器、压力表、充气阀,密度继电器,压力表加装截门或双向快速自封阀门,便于校验。

GIS高压组合电器在智能化变电站中的应用一、GIS高压组合电器的基本特性GIS（Gas Insulated Switchgear）即气体绝缘金属封闭开关设备，是一种采用硫化气体作为绝缘介质的金属封闭开关设备。

相比于传统的开关设备，GIS具有体积小、重量轻、安全可靠、抗污闪能力强等特点，尤其适合于城市变电站、大型工矿企业等场所使用。

GIS设备主要由气体绝缘开关、组合电器、变压器等主要部件组成，能够实现高压电气设备的密封式安装和运行。

GIS高压组合电器结合了GIS设备和组合电器的优点，具有更加丰富的功能和更加灵活的配置。

它能够实现断路、隔离、接地和过载保护等功能，并可根据现场的实际需求进行定制化设计，满足不同的电力系统要求。

GIS高压组合电器采用数字化、智能化的控制系统，能够实现远程监测、故障诊断、自动化控制等功能，为智能化变电站的建设提供了重要支持。

二、智能化变电站的发展趋势随着信息技术和通信技术的不断进步，电力行业正日益向着智能化、数字化方向发展。

智能化变电站是指基于先进的信息技术和通信技术，实现对变电站设备进行监测、管理、控制和维护的一种新型变电站。

智能化变电站通过数字化设备、互联网技术等手段，能够对变电站的运行状态进行实时监测和远程控制，并且能够对数据进行分析和处理，以及自动化的运行管理和维护。

智能化变电站的发展趋势主要体现在以下几个方面：1. 设备智能化: 变电站设备将逐步实现智能化，通过信息化技术实现对设备的自动化控制和故障诊断，提高设备的可靠性和安全性。

2. 数据化管理: 变电站将实现数据化管理，通过大数据技术对变电站运行数据进行分析和处理，实现对变电站运行状态的实时监测和预测。

3. 远程监控: 变电站设备将实现远程监控，可以通过互联网等手段实现对设备的远程监测和控制，提高运维效率和降低运维成本。

4. 自动化维护: 变电站设备将实现自动化维护，通过智能化设备和系统实现对设备的自动保养和维修，减少人工干预。

城市轨道交通中35kV GIS设备二次保护原理的分析与应用邱文超摘要：近年来，GIS设备在城市轨道交通中的应用越来越广泛，尤其是在地铁中，地铁变电所使用的35kV系统的继电保护装置都是使用微机综合保护测控单元，通过网络接口接入综合自动化系统，采用多CPU管理模式实现保护、测量、信息采集与控制等功能。

本文就城市轨道交通中35kV GIS设备二次保护原理的分析与应用进行探讨。

关键词：城市轨道交通；GIS；二次保护；原理；应用引言随着改革开放，人民生活水平的不断提高，人们对交通的需求不断提高，城市轨道交通在城市的建设和发展中起着越来越重要的作用，因为其独自行驶的特殊性，轨道交通可以起到解决城市交通拥堵的作用。

随着运行线路和路程、站点的数量不断增加，轨道交通网络已经逐渐成形。

1 地理信息系统（GIS）应用1.1 GIS系统城市轨道交通的调度指挥系统普遍使用的是监督控制与数据采集系统，简称SCADA，这种系统是以计算机为基础的控制与调度自动化的系统，这种系统可以实时对轨道交通设备进行监控，实现预警、数据采集、参数调节等多种功能，这一系统可以实现大范围联网运行。

GIS是在计算机软件及设备硬件支持下，以特殊的格式输入输出、存贮显示地理空间查询的工具，这种系统由计算机技术、通信技术、数据库等多种技术组合应用而成，可实现高级图形处理、数据综合分析、辅助决策等功能。

GIS与SCADA系统是相互支撑、相辅相成的两种系统，能够起到互相补充缺点的作用，SCADA系统中无法将实施监控到的数据进行表达、统计、分析，而GIS可以帮助其完成这些工作，引入GIS后，现存的控制系统功能将增强。

1.2 城市轨道交通调度指挥引入GIS的必要性城市轨道交通信息化工作今年来取得优越成绩，“以人为本”的理念在轨道交通中得到贯彻落实，线路综合系统的建设使得轨道交通的调度指挥和协调运行能力得到大幅度提高，由此可见，城市轨道交通引入GIS建设是必要的，具体原因体现在几个方面，第一，现有的空间数据库为GIS系统的建设提供了数据和资源的建设基础；第二，各线路监控系统的建设为GIS应用系统的建设提供了网络技术条件，可以将现有的网络技术进行系统信息的整合，节省资金的同时可以提高现有系统的利用率；第三，由于线路综合监控系统的建立，各运营管理部门已经具有技术队伍，对城市轨道交通的各方面建设有一定的认识。

ABB 35KV GIS柜培训教材维修工程部机电车间变电工段深圳地铁一期工程牵引降压混合变电所、降压变电所和跟随降压变电所的35KV GIS开关设备都是由厦门ABB开关有限公司生产的ZX2型气体绝缘金属封闭开关柜。

开关柜内的设备众多，主要有ZX2气体绝缘开关柜本体、VD4真空断路器、三工位开关、电流电压组合式传感器、REF542开关柜保护和控制单元、REL551线路差动保护单元。

（一）、ZX2开关柜一、Z X2气体绝缘中压开关柜结构特点ZX2的含义：Z表示金属铠装，X表示气体绝缘，2表示序列号。

ZX2开关柜采用全金属进行封闭，共分为母线室、断路器室、电缆室和二次接线及断路器操作机构室，深圳地铁一期工程牵引降压混合变电所和降压变电所35KV开关柜全部只采用了单母线供电方式，故此，除了母联柜外其它全部只用了其中的一个母线室。

这种开关柜最大特点就是SF6气体绝缘，其绝缘性能好，令开关柜更为紧凑，体积小，更适合于地铁变电所这种由于受到环境限制的地方。

1、ZX2开关柜的基本特点额定电压达40.5KV、金属封闭、气体绝缘、气体密封的母线室、气体密封的断路器室、智能化控制系统、采用传感技术、户内安装、厂内装配、已通过型式试验。

2、开关柜一次设备主要额定参数额定电压： 35KV 额定电流 1250A额定频率： 50Hz 动稳定电流（峰值）： 63KA热稳定电流（3S）：25KA 一次母线动稳定电流（峰值）：63KA分、合闸机构和辅助回路的额定电压： DC220V3、额定绝缘水平对地、相间及普通断口工频耐压值： 85KV隔离断口间的绝缘工频耐压值： 95KV对地、相间及普通断口冲击耐压值（峰值）： 185KV隔离断口间的绝缘冲击耐压值（峰值）： 215KV4、防护等级高压部分箱体： IP65机械操作及低压部分箱体：IP4X5、绝缘气体密度GIS在绝缘气体的额定密度下运行。

SF6气体的额定运行压力为1.3Bar（绝对压力），报警压力为1.2Bar（绝对压力），最小可运行压力为1.0Bar（绝对压力，非正常运行），释放压力为 2.2Bar（绝对压力）。
