液压油缸的基础知识解析，值得收藏液压油被压入液压筒内会产生很大的压力，这个压力已经应用到众多的机械设备中，这次我们来说说有关液压缸的内容！液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。
它结构简单、工作可靠。
用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。
液压缸输出力和活塞有效面积及其两边的压差成正比;液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。
缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。
01 液压缸的组成▼液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
▲常用液压缸结构图缸筒：缸筒是液压缸的主体零件，它与缸盖、活塞等零件构成密闭的容腔，推动活塞运动。
缸盖：缸盖装在液压缸两端，与缸筒构成紧密的油腔。
通常有焊接、螺纹、螺栓、卡键和拉杆等多种连接方式，一般根据工作压力，油缸的连接方式，使用环境等因素选择。
活塞杆：活塞杆是液压缸传递力的主要元件。
材料一般选择中碳钢（如45号钢）。
油缸工作时，活塞杆受推力、拉力或弯曲力矩等，固保证其强度是必要的；并且活塞杆常在导向套中滑动，配合应合适。
活塞：是将液压能转为机械能的主要元件，它的有效工作面积直接影响液压缸的作用力和运动速度。
活塞与活塞杆连接有多种形式，常用的有卡环型、轴套型和螺母型等。
导向套：导向套对活塞杆起导向和支撑作用，它要求配合精度高，摩擦阻力小，耐磨性好，能承受活塞杆的压力、弯曲力以及冲击振动。
内装有密封装置以保证缸筒有杆腔的密封，外侧装有防尘圈，以防止杂质、灰尘和水分带到密封装置处，损坏密封。

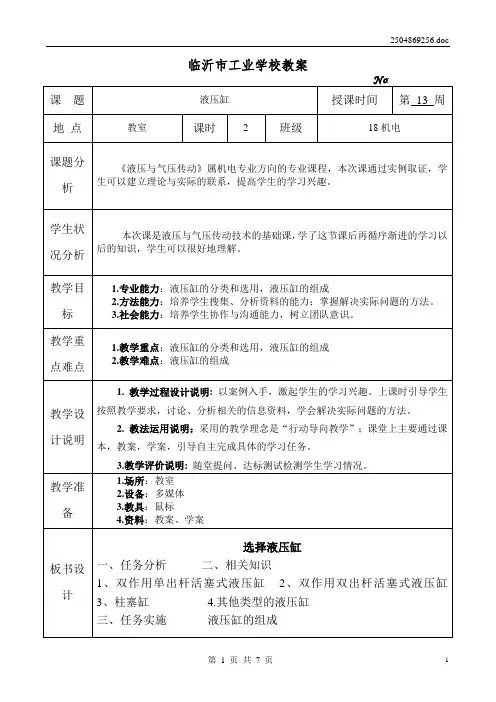

液压缸教案一、教学目标1.了解液压缸的基本结构和工作原理；2.掌握液压缸的分类及其应用；3.能够正确安装和调试液压缸；4.能够识别液压缸的故障并进行维修。
二、教学内容1. 液压缸的基本结构和工作原理（1）液压缸的基本结构液压缸是一种将液压能转换成机械能的装置，它由缸体、活塞、活塞杆、密封件、进出口油管等部分组成。
（2）液压缸的工作原理液压缸的工作原理是利用液体的压力将活塞向前或向后推动，从而实现机械运动。
当液体从进口油管进入液压缸时，活塞向前移动；当液体从出口油管流出时，活塞向后移动。
2. 液压缸的分类及其应用（1）液压缸的分类液压缸按照结构可分为单作用液压缸和双作用液压缸；按照用途可分为推力液压缸、拉力液压缸、摆动液压缸、旋转液压缸等。
（2）液压缸的应用液压缸广泛应用于各种机械设备中，如起重机、挖掘机、冶金机械、船舶、航空航天等领域。
3. 液压缸的安装和调试（1）液压缸的安装液压缸的安装应注意以下几点：•安装前应检查液压缸的各个部件是否完好；•安装时应注意液压缸的方向和位置；•安装时应注意液压缸与其他部件的配合。
（2）液压缸的调试液压缸的调试应注意以下几点：•调试前应检查液压缸的各个部件是否完好；•调试时应注意液压缸的方向和位置；•调试时应注意液压缸与其他部件的配合。
4. 液压缸的故障诊断和维修（1）液压缸的故障诊断液压缸的故障诊断应注意以下几点：•液压缸不能正常工作时，应先检查液压系统是否正常；•液压缸不能正常工作时，应检查液压缸的密封件是否磨损或损坏；•液压缸不能正常工作时，应检查液压缸的活塞杆是否弯曲或损坏。
（2）液压缸的维修液压缸的维修应注意以下几点：•维修前应将液压缸拆卸下来，并清洗干净；•维修时应注意液压缸的各个部件的拆卸和安装顺序；•维修后应进行液压缸的试验，并检查是否正常工作。
三、教学方法本教案采用讲授、演示和实践相结合的教学方法。
四、教学重点和难点1. 教学重点•液压缸的基本结构和工作原理；•液压缸的分类及其应用；•液压缸的安装和调试。
圆形液压油缸的介绍
圆形液压油缸是一种常见的液压传动元件，主要用于将液压能转换为机械能。
以下是一些关于圆形液压油缸的基本介绍：1．结构：圆形液压油缸通常由圆筒形的外壳、活塞、活塞杆和密封件组成。
液体通过油缸的入口流入，推动活塞产生线性运动。
2．工作原理：液压油缸的工作基于带有液体的封闭系统。
当液体被泵送到油缸内时，它对活塞施加压力，导致活塞和活塞杆的运动。
3．应用领域：圆形液压油缸广泛应用于工业、建筑、农业和航空等领域。
它们常用于推动、拉动、举升、固定和压紧等操作。
4．类型：根据结构和用途的不同，液压油缸分为单作用和双作用两种类型。
单作用油缸只有一个方向的运动，而双作用油缸可以在两个方向上执行工作。
5．优势：圆形液压油缸具有高效、可靠、紧凑的特点。
其使用可以提高机械系统的性能和精度。
请注意，液压系统的设计和使用需要专业知识，确保正确的液体压力、流量和控制是至关重要的。
液压缸操作说明液压技术在现代工业中得到了广泛的应用，液压缸作为其中重要的组成部分，常被用于各种机械设备的控制和运动传动。
本文将详细介绍液压缸的操作说明，以帮助用户正确、安全地操作液压缸。
一、液压缸的组成液压缸由缸体、缸盖、活塞、密封组件、连杆、油口等组成。
缸体和缸盖通常由优质铁材制成，经过精密加工而成，保证了液压缸的密封性和承载能力。
活塞与缸体之间通过密封组件实现密封，连杆用于将活塞与其他运动部件连接起来，以实现力的传递。
二、液压缸的安装1. 确保安装位置平稳，且能承受液压缸在运动中的冲击和振动。
2. 在安装液压缸前，清洁好液压缸的安装接口和工作面，确保无异物和杂质。
3. 使用合适的液压油进行润滑，并确保液压油充足。
4. 注意液压缸的安装方向，确保油口和管路连接正确无误。
5. 固定液压缸时，要使用合适的螺栓，并逐个对螺栓进行均匀拧紧，确保液压缸稳固可靠。
6. 安装完毕后，检查液压缸的活塞行程是否正常，及时进行调整和校验。
三、液压缸的使用1. 在启动液压缸之前，确保相关设备处于安全状态，避免意外伤害的发生。
2. 启动液压缸前，检查液压缸的油液是否充足，并排除管路中的空气。
3. 操作液压缸时，应根据实际需要，调整液压缸的工作压力和行程。
4. 对于需要连续工作的液压缸，要注意控制液压油的温度，避免过热造成设备损坏。
5. 使用过程中，及时观察液压缸的工作情况，如发现异常应及时停机检修。
6. 定期对液压缸进行保养，清洁液压缸表面、检查密封件的磨损情况，并及时更换。
四、液压缸的维护与保养1. 定期检查液压缸的工作情况，如发现漏油、异响等异常情况要及时处理。
2. 液压缸的密封件在使用一段时间后会有磨损，应定期更换，以保证液压缸的正常工作。
3. 液压缸的液压油需要根据使用要求进行更换，避免油质变质影响液压缸的使用寿命。
4. 液压缸在长时间不使用时，应保持清洁，并注意避免油液的污染。
5. 在进行液压缸维修时，应选择专业技术人员进行操作，避免因操作不当导致设备损坏。
液压缸使用说明书1. “嘿，大家来看呀！这就是液压缸哦！它就像大力士一样有力气呢！”例子：我记得有一次，在工厂里，我看到那些巨大的机器在运作，爸爸跟我说，这里面就有液压缸在帮忙呢。
就好像我们搬东西累得气喘吁吁的时候，液压缸却能轻松地推动那些重物，多厉害呀！2. “哇塞，液压缸可神奇啦！它能做很多我们想不到的事情哟！”例子：有一天我去参观科技馆，看到一个展示模型，讲解员姐姐说这里面有液压缸在发挥作用。
我当时就想，这小小的液压缸怎么这么牛呀，就像拥有魔法一样！3. “哎呀呀，液压缸可是个重要的家伙呢！没它可不行呀！”例子：上次在工地，我看到那些起重机在工作，叔叔说要是没有液压缸，起重机就没办法把东西吊起来啦。
这就好比我们走路没有腿一样，那可不行呀，对吧？4. “嘿，你们知道吗？液压缸就像个默默工作的英雄呢！”例子：在汽车修理厂里，我看到师傅在修一辆大卡车，他指着一个零件说那就是液压缸。
我就觉得它好厉害呀，一直在那里努力工作，却不怎么被人注意到，真像个幕后英雄！5. “哇哦，液压缸的作用可大啦！简直就像超级助手一样！”例子：有一回我看到一个自动门在开关，爸爸说这里面有液压缸帮忙呢。
我就想，它就像一个随时准备帮忙的超级助手，让我们的生活更方便啦！6. “哈哈，液压缸呀，就像是机械世界里的大力神呢！”例子：去游乐园玩的时候，看到那些游乐设施在动，妈妈说这里面也有液压缸呢。
我当时就惊讶了，它可真是个大力神呀，能让这么多好玩的东西动起来！7. “哟呵，液压缸可真是个厉害的角色呢！”例子：在车间里，我看到那些机器手臂在灵活地动作，工人伯伯说这都是因为有液压缸呀。
我就觉得它好牛呀，像个厉害的角色在掌控一切！8. “哎呀，液压缸不简单呀！就像个神秘的高手！”例子：有次看到电视里在介绍大型机械，提到了液压缸，我就好奇呀，这到底是个啥神秘高手呀，能让那么大的东西动起来！9. “嘿呀，液压缸真的是让人惊叹呀！像个无声的强者！”例子：在工厂参观的时候，到处都能看到液压缸的身影，虽然它不说话，但真的就像个无声的强者，默默地发挥着巨大的作用！10. “哇，液压缸呀，真的是太了不起啦！就跟超人一样！”例子：看到建筑工地上的塔吊在工作，大人们说这里面有液压缸呢。
液压缸工作原理范文液压缸是一种利用液体来产生机械运动的装置。
它由液压缸体、液压缸活塞和密封件等组成，通过液压系统便可实现机械运作。
液压缸工作原理是基于帕斯卡定律，即在一个封闭的液体中，施加在液体上的压力会均匀地传递到整个液体中，并且对任意两个闭合相邻平面上的作用力相等。
下面将从液压缸的工作原理、工作步骤及应用领域进行详细介绍。
液压缸的工作原理可以概括为以下几个步骤：1.油液流入：液压缸通过液压阀控制油液的流入。
当液压阀开启时，高压油液从液压泵流入液压缸，使液压缸内部充满了高压油液。
2.活塞运动：当油液进入液压缸后，沿着液压缸内壁向外施加作用力。
液压缸内部的活塞和活塞杆开始向前运动，完成机械运作任务。
液压缸内部的液压油承受压力，并因此通过作用于活塞上的力来达到机械工作。
3.油液排出：当液压缸完成工作任务后，液压阀关闭，液压油停止流动。
此时，液压缸内部的油液需要迅速排出，以便为下次工作做好准备。
液压缸的排油管道通常与液压阀连通，通过液压阀的控制，油液可以迅速排出液压缸，恢复正常工作状态。
液压缸作为一种常用的液压装置，在工程机械、冶金设备、矿山机械、航空航天等领域有广泛的应用。
在工程机械中，液压缸常被用于起重机械、挖掘机、装载机等设备上。
例如，在挖掘机中，液压缸负责挖斗和臂架的伸缩，通过控制液压缸的伸缩来实现挖掘和运输物料的功能。
在冶金设备中，液压缸常被应用于冲床、压力机等设备。
液压缸可以提供大容量的力量，来实现对金属材料的压制、锻造等工艺。
在矿山机械中，液压缸常被应用于输送机、矿车等设备。
液压缸可以帮助设备实现平稳、高效的运输过程，提高工作效率。
在航空航天领域，液压缸常被应用于飞机起落架、襟翼等设备上。
液压缸可以提供强大的推力和拉力，在飞机降落和起飞的过程中起到重要作用。
总之，液压缸工作原理基于帕斯卡定律，利用液体的传力性质，实现机械设备的运动。
液压缸应用广泛，用于各种工程和工业领域，可以实现大力量、高效率的机械操作。
液压缸的使用说明书一、引言液压缸是一种常见的液压传动装置，广泛应用于工业机械、建筑工程、农业机械等领域。
本使用说明书旨在介绍液压缸的基本原理、安装方法及操作注意事项，以帮助用户正确选择、安装和使用液压缸。
二、液压缸的工作原理液压缸是利用液压力传递力量并产生线性运动的装置。
液压缸由缸筒、活塞、活塞杆、密封件等组成。
当液压油从液压缸的进油口进入缸筒内时，通过液压缸的控制阀控制液压油的进出，从而控制活塞在缸筒内的运动。
液压缸的工作原理是基于压力不可压缩性和流体传力的原理，通过改变液体的流动速度和压力来实现力的传递和线性运动。
三、液压缸的安装方法1. 确保液压缸的安装位置符合要求，避免摆放在过热或易受振动的环境中。
2. 在安装液压缸之前，应先检查液压缸的外观是否完好，是否有磕碰或损坏。
3. 在安装前，应清洁液压缸与其他零部件的连接面，并涂抹适量的润滑油。
4. 确保安装过程中液压缸与其他零部件的连接是稳固可靠的，并按照正确的方式连接油管。
5. 安装完成后，应进行液压缸的调试和检查，确保液压缸能够正常工作。
四、液压缸的操作注意事项1. 在使用液压缸之前，应检查液压系统的工作压力是否在规定范围内，并确认液压系统的油温适宜。
2. 液压缸在工作过程中，应避免超载操作，以防止损坏液压缸或其他机械设备。
3. 液压缸的操作必须符合安全生产规范，切勿进行违规操作或超范围使用。
4. 定期检查液压缸的密封件和活塞杆表面是否有磨损或泄漏现象，如有必要，及时更换或修理。
5. 液压缸的保养应按照规定的周期和方法进行，包括清洗液压缸、更换液压油等。
五、故障排除和维护1. 当液压缸无法正常工作时，应及时排除故障。
常见的故障原因包括液压缸泄漏、活塞杆无法回弹、活塞杆运动不顺畅等。
2. 若发现液压缸有泄漏现象，应检查密封件是否老化或损坏，并及时更换密封件。
3. 若活塞杆无法回弹或运动不顺畅，可能是由于活塞杆表面积碰撞或被污染导致的，应及时清洁或更换活塞杆。
液压缸的使用说明书
一、简介
液压缸是一种利用液体压力传递力量的设备，广泛应用于工业
设备、机械设备等领域。
本使用说明书将介绍液压缸的基本原理、
安装方法、使用注意事项以及维护保养等内容，以帮助用户正确使
用液压缸并延长其使用寿命。
二、基本原理
液压缸利用液体的压力将活塞推动，在活塞的作用下产生力量。
它由活塞、油缸、密封件、供油口、排油口等组成。
当液体从供油
口进入油缸时，压力作用在活塞上，从而带动负载执行工作。
三、安装方法
1. 确保安装场所平整、稳固，避免油缸受到外部冲击或振动。
2. 根据液压缸的型号、参数，选择适当的支架和固定螺栓等配件。
3. 在安装前，检查液压缸的各部件是否完好，并检查密封件是
否损坏或老化。
4. 将液压缸准确、稳固地安装在设备上，确保连接牢固。
四、使用注意事项
1. 在使用液压缸之前，先检查液压系统的液压油是否充足，油品是否符合要求。
2. 在使用过程中，应严格按照液压缸的额定工作压力和额定负载进行操作，不得超过其额定值。
3. 避免在液压缸工作中发生溢油、压力异常等情况，如发现异常应立即停止使用，并进行检修和维护。
4. 注意液压缸的工作环境温度，避免过高或过低的温度对液压缸的影响。
5. 定期检查液压缸的油封、密封件等是否损坏或老化，及时更换以确保密封性能。
五、维护保养
1. 定期检查液压缸的油位，保持油面在规定范围内。
