1 序言某机钛合金格栅类零件由于采用全新设计的结构形式，具有超深耳片孔、小转角，刚性弱，给加工制造带来极大的难度和挑战。
本文通过对零件结构进行工艺性分析，找出加工难点，针对各个难点逐项研究，找出解决方案，为类似结构钛合金零件的加工提供参考。
2 格栅类零件结构及机械加工工艺性分析对于单个格栅板来说，其结构主要由9个非均匀分布的耳片孔、10个非均匀分布的U形槽和6个电火花打孔区域组成。
格栅零件由钛合金材料的板材加工而成，最终腹板厚度为4mm，筋高为3mm，零件刚性较差，电火花加工后应力分布严重不均，易造成较大变形。
同时，耳片孔长度726mm，尺寸精度为φ5.1H9，长径比极大，加工难度及风险极高。
格栅所有内形及耳片转角均为R2.5mm，加工效率较低，同时，刀具直径小、易折断。
针对以上问题，主要从以下几方面展开研究，逐个解决问题。
（1）耳片孔加工工艺方案研究耳片孔长径比达142，属超大长径比深孔。
同时加工精度要求高，加工难度非常大。
重点研究如何使耳片孔的精度满足设计要求。
（2）零件变形量控制方法研究分析板材毛料的内部应力分布状态，设计零件在毛料应力平衡区的位置布置；通过热工艺方法的合理安排，进一步消除零件内部残余应力；通过数控加工走刀轨迹的合理优化，减小机械加工过程中应力的产生，最终达到控制零件变形量的目的。
（3）小转角创新性处理方案研究零件所有内形转角均为R2.5mm，目前一般厂商刀具的最小直径为5mm，加工时效率低、刀具易折断。
研究采用创新性的摆线铣削、大小直径刀具分别处理等方法，在提高零件加工效率的同时，有效降低刀具折断风险，提高零件质量稳定性。
3 耳片孔加工难点图1为格栅耳片孔，目前行业内尚无加工如此长径比的超细长钛合金铰链孔的经验。
其加工难点主要体现在：①孔尺寸精度要求高，孔径极易超差。
钛合金材料的特点是有一定的收缩性，加工过程中容易造成收口，形成“喇叭”孔，一端超上差、一端超下差。
②工艺方案安排难度大。
钛及钛合金板材表面氧化皮、裂纹处理一、钛及钛合金板材表面氧化皮的形成及影响1.1 表面氧化皮的形成钛及钛合金板材在加工过程中易产生表面氧化皮。
主要原因包括：1) 钛及钛合金在高温下与氧气反应生成氧化钛。
2) 切削、焊接过程中产生的高温也容易使钛表面发生氧化。
1.2 表面氧化皮的影响表面氧化皮会影响钛及钛合金板材的表面质量及性能，包括降低表面的光洁度和光亮度，增加表面粗糙度，降低耐腐蚀性能等。
二、钛及钛合金板材表面氧化皮的去除方法2.1 机械去除采用机械方法去除表面氧化皮，包括打磨、抛光等方式。
这种方法可以有效去除表面氧化皮，并使表面变得光洁光亮。
2.2 化学去除采用化学溶液对表面氧化皮进行脱除。
这种方法能够快速有效地去除表面氧化皮，但需要严格控制溶液配方和处理时间，以避免对材料本身造成损害。
三、钛及钛合金板材裂纹处理方法3.1 表面裂纹的原因钛及钛合金板材在加工过程中，由于材料自身性能、热处理不当等原因，易产生表面裂纹。
3.2 裂纹处理方法表面裂纹处理的方法包括：1) 清洁：首先需要对裂纹部位进行清洁，去除杂质和氧化层。
2) 热处理：对裂纹部位进行适当的热处理，以消除裂纹并恢复材料的原有性能。
3) 加工修复：对于较深或较宽的裂纹，可以采用加工修复的方法，如焊接、热喷涂等，将裂纹填补并修复表面。
总结：钛及钛合金板材表面氧化皮的形成和裂纹的产生都会影响材料的质量和性能。
在加工过程中，需要采取有效的措施去除氧化皮，并对裂纹进行合理的处理，以保证材料的表面质量和整体性能。
也需要加强对材料加工工艺的管理，确保每一道工序都符合技术要求，以减少表面氧化皮和裂纹的产生。
四、防止钛及钛合金板材表面氧化皮和裂纹产生的措施4.1 加强工艺管理在钛及钛合金板材的加工过程中，需要加强工艺管理，确保每一道工序都符合技术要求。
要严格控制加工温度和环境氧化物的溢出，以减少氧化皮的产生。
对于焊接和切割等高温加工环节，要控制好温度和速度，避免过热和过快的加工造成表面裂纹等质量问题。
B338钛及钛合金的带、片、板标准规范本标准是在指定的B265规范下发布的；在这个指定的规范后面的数字表明了最初使用的年份，或如果做了修订，最新修订的年份。
括号中的数字表示重获批准的年份。
标在上角的希腊字母表示自最新修订或重获批准后编辑上的改变。
本标准已获国防部批准。
1.规范范围1.1本标准包含了下列退火的钛及钛合金带、片、板：1.1.1等级1—纯钛；1.1.2等级2—纯钛；1.1.2.1等级2H—纯钛（等级2中最小抗拉强度是58ksi的纯钛）；1.1.3等级3—纯钛；1.1.4等级4—纯钛；1.1.5等级5—钛合金（含6%的A1,4%的V）；1.1.6等级6—钛合金（含5%A1,2.5%Sn）1.1.7等级7—钯含量在0.12~0.25%的纯钛；1.1.7.1等级7H—钯含量在0.12〜0.25%的纯钛（等级7中最小抗拉强度是58ksi的纯钛）；1.1.8等级9—钛合金（含3.0%Al,2.5%V）；1.1.9等级11—钯含量在0.12〜0.25%的纯钛；1.1.10等级10—钛合金（含0.3%Mo,0.8%Ni）；1.1.11等级13—钛合金（含0.5%Ni,0.05%钉）1.1.12等级14—钛合金（含0.5%Ni,0.05%钉）；1.1.13等级15—钛合金（含0.5%Ni,0.05%钉）；1.1.14等级16—钯含量在0.04%〜0.08%的纯钛；1.1.14.1等级16H—钯含量在0.04%〜0.08%的纯钛（等级16中最小抗拉强度是58ksi的纯钛）；1.1.15等级17—钯含量在0.04%〜0.08%的纯钛；1.1.16等级18—钯含量在0.04%〜0.08%的钛合金（含3%A1,2.5%V）；1.1.17等级19—钛合金（含3%A1,8%V,6%Cr,4%Zn,4%Mo）；1.1.18等级20—钯含量在0.04%〜0.08%的钛合金（含3%Al,8%V,6%Cr,4%Zn,4%Mo）；1.1.19等级21—钛合金（含15%Mo,3%Al,2.7%Ni,0.25%Si）；1.1.20等级23—钛合金（含6%A1,4%V以及其他低含量的间隙元素，ELI）；1.1.21等级24—钯含量在0.04〜0.08%的钛合金（含6%A1,4%V）；1.1.22等级25—Ni含量在0.3%〜0.8%以及钯含量在0.04%〜0.08%的钛合金（含6%Al，4%V）；1.1.23等级26—钌含量在0.08%〜0.14%的纯钛；1.1.23.1等级26H—钉含量在0.08%〜0.14%的纯钛（等级26中最小抗拉强度是58ksi的纯钛）1.1.24等级27—钌含量在0.08%〜0.14%的纯钛；1.1.25等级28—钉含量在0.08%〜0.14%的钛合金（含3%A1,2.5%V）；1.1.26等级29—钉含量在0.08%〜0.14%的钛合金（含6%Al,4%V以及其他低含量间隙元素，ELI）；1.1.27等级30—钛合金（含0.3%Co,0.05%钯）；1.1.28等级31—钛合金（含0.3%Co,0.05%钯）；1.1.29等级32—钛合金（含5%Al,1%Sn,1%Zr,1%V,0.8%Mo）；1.1.30等级33—钛合金（含0.4%Ni,0.015%钯,0.025%钉,0.15%Cr）；1.1.31等级34—钛合金（含0.4%Ni,0.015%Pa,0.025%钉,0.15%Cr）；1.1.32等级35—钛合金（含4.5%Al,2%Mo,1.6%V,0.5%Fe,0.3%Si）；1.1.33等级36—钛合金（含45%铌）；1.1.34等级37—钛合金（含1.5%Al）；1.1.35等级38—钛合金（4%Al,2.5%V,1.5%Fe）；注1：H级别的材料与相应数字级别的材料是等同的（如，Grade2H=Grade2）除非有更高级的最小抗拉强度保证，可以通过符合相应数字级别的要求来验证。
主要钛产品生产工艺流程成都工业学院材料工程学院邹建新攀枝花学院材料工程学院彭富昌1 钛产品生产原则流程所有钛产品的最初原料都是含钛矿物，通常为钛铁矿。
最终钛产品有两种，一是单质的金属钛，二是氧化物TiO2，前者作为结构性钛（合金）材料，广泛用于航空航天、海洋、化工及高档民用等领域，后者作为功能性钛白粉颜料，广泛用于涂料、造纸、塑料及电子等领域。
钛铁矿经选矿工艺后成为钛精矿，钛精矿经熔炼为钛渣或经湿法冶金处理为人造金红石或富钛料，钛精矿或酸溶性钛渣作为硫酸法钛白的原料，与浓硫酸酸解后生产钛白粉，氯化钛渣或人造金红石经氯化后生成四氯化钛，再用镁高温还原生产海绵钛，海绵钛经高温熔融为钛锭，即可进一步加工成钛材。
工艺流程如图1所示。
图 1 钛产品生产原则工艺流程2 钛渣生产工艺电炉熔炼钛渣的工艺流程包括：配料，制团（可选），电炉熔炼，渣铁分离，冷却炉前钛渣，破碎，磁选，获得成品高钛渣等步骤。
钛精矿与碳还原剂一起置于高温电弧炉中熔炼，铁氧化物被还原为金属铁，余下部分为二氧化钛、氧化钙、氧化镁、二氧化硅的熔融混合物，冷却后即为钛渣。
如图 2所示。
其中的半钢是指电炉熔炼后获得的含碳较高的铁水。
图 2 电炉熔炼钛渣的原则工艺流程3 硫酸法钛白粉的生产工艺钛白生产方法包括如下三种：①硫酸法，可生产金红石型和锐钛型钛白；②氯化法，国内仅中信锦州钛业、云南新立、洛阳万基、漯河兴茂、攀钢在生产或在建，国外55%企业采用，只能生产金红石型钛白；③盐酸法，尚未产业化，新西兰曾进行试生产，国内不少学者也开展过实验研究。
生产钛白的硫酸法与氯化法各有优缺点，业界评价褒贬不一。
硫酸法会产生绿矾和废酸，但可综合利用，氯化法产生的氯化废渣处理难度较大，一般只能深埋，国内攀钢集团已开发了一种可以有效回收利用氯化废渣的专有技术。
硫酸法可生产锐钛型钛白，但氯化法不行。
随着环保成本的增加，硫酸法钛白粉厂只要愿意增大资金投入，其“三废”污染问题是可以得到较好解决的。
软枣猕猴桃多糖的免疫活性宣丽;刘长江【摘要】Actinidia arguta polysaccharide extracted by microwave was purified using a DEAE anion-exchange column,and SephadexG-100 column.The main elution fraction 0.1 brine elution was studied on the immunological activities of rat.The healthy rats were perfused with 2,10 and 20 mg/(kg · d) polysaccharides for 28 d.The effects of polysaccharide on the immune organs index,phagocytolysis of macrophage and spleen lymphocyte transformation index were determined.The results showed that,the low-dose group [2 mg/(kg · d)] of polysaccharide had almost no immunological activities.While the medium-dose group [10 mg/(kg · d)] had the obvious activities and was significant difference with the control pared with the medium-dose group,the high-dose group [20 mg/(kg · d)]had no significant difference except immune organs index.%利用DEAE-纤维素阴离子交换层析、SephadexG-100凝胶柱层析对微波辅助提取的软枣猕猴桃多糖进行分离纯化,对主要洗脱组分0.1 mol/L盐洗组分的免疫活性进行研究.以正常大鼠为试验对象,设2、10、20mg/(kg·d)3个多糖水平处理,饲养28 d后观察软枣猕猴桃多糖对大鼠免疫器官指数、巨噬细胞吞噬指数及脾淋巴细胞转化指数的影响.试验结果表明,多糖低剂量组[2 mg/(kg·d)]对免疫的促进效果不明显；多糖中剂量组[10 mg/(kg·d)]免疫增强效果明显,与空白对照组差异显著；高剂量组[20 mg/(kg·d)]与中剂量组相比,除免疫器官指数外,其他免疫促进活性无显著差异.【期刊名称】《食品与发酵工业》【年(卷),期】2013(039)005【总页数】3页(P59-61)【关键词】软枣猕猴桃;多糖;纯化;免疫活性【作者】宣丽;刘长江【作者单位】沈阳农业大学食品学院,沈阳辽宁,110866;沈阳农业大学食品学院,沈阳辽宁,110866【正文语种】中文软枣猕猴桃(Actinidia arguta (Sieb. et Zucc. )Planch. ex Miq. )又名软枣子、猕猴梨、藤梨，是猕猴桃科、猕猴桃属多年生落叶藤本植物［1］。

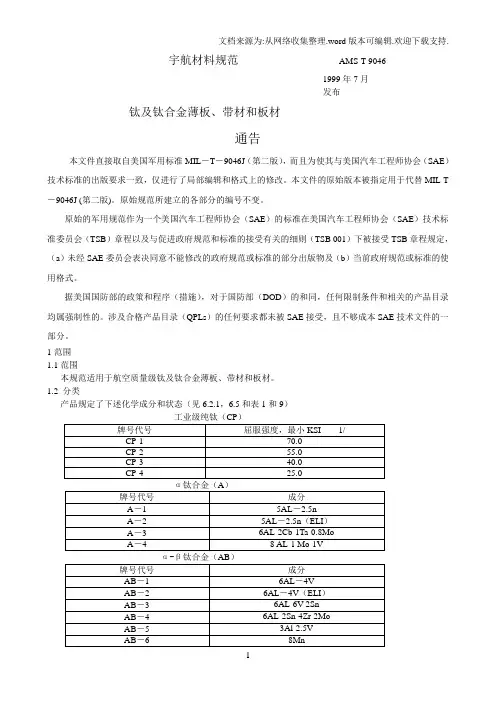

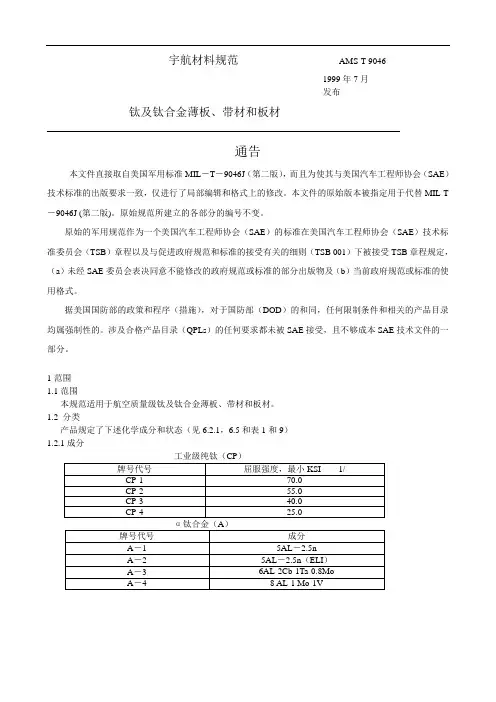

宇航材料规范AMS-T-90461999年7月发布钛及钛合金薄板、带材和板材通告本文件直接取自美国军用标准MIL－T－9046J（第二版），而且为使其与美国汽车工程师协会（SAE）技术标准的出版要求一致，仅进行了局部编辑和格式上的修改。
