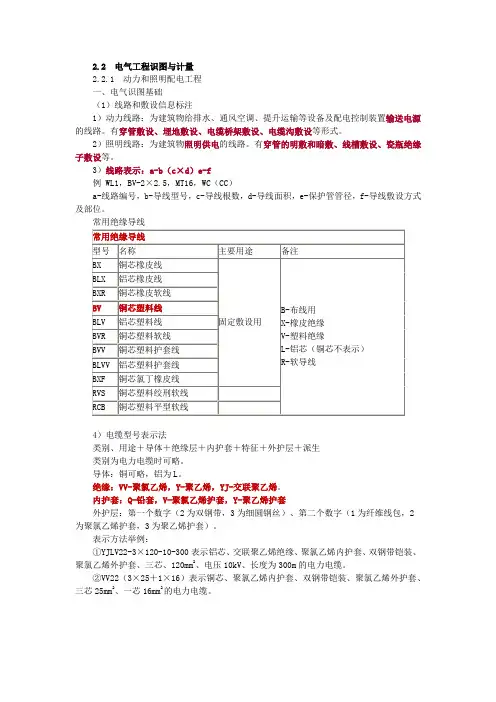

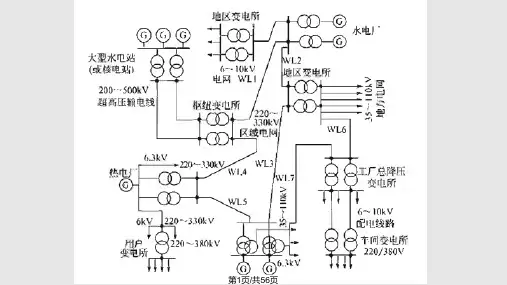

2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。
有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。
2）照明线路：为建筑物照明供电的线路。
有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。
3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。
常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。
导体：铜可略，铝为L。
绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。
内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。
表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。
②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。
③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。
④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。
（2）设备标注a-设备编号；b-设备型号；c-设备功率。
例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
一、图幅分区由边框线围成的图面称为图纸的幅面。
幅面大小共分为五类：A0～A4；A3分别留装订边和不留装订边的尺寸，基本幅面尺寸表1 基本幅面尺寸幅面代号A0 A1 A2 A3 A4 尺寸（B×L）841×1189594×841420×594297×420210×297留装订边边宽（c）10 10 10 5 5不留装订边边宽（f）20 20 10 10 10装订册边宽（d）25表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3A4×4A4×5尺寸（B×L）420×891420×1189297×630297×841297×1051留有装订边的A3图框不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。
图幅分区的方法是将图纸相互垂直的两边的两边加以等分。
分区数为偶数，每一分区的长度为25～75mm。
每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。
图幅分区示意图图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。
如在图中，继电器线圈区号为B5，电阻的区号为C5。
2.图的布局二、图的布局图的合理布局会对正确、快速的读图带来很大影响。
图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。
布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。
元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。
例在图（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。
如不按这一顺序阅读则很难读懂。
（a）水平布局 (b) 垂直布局图的布局示例三、连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。
