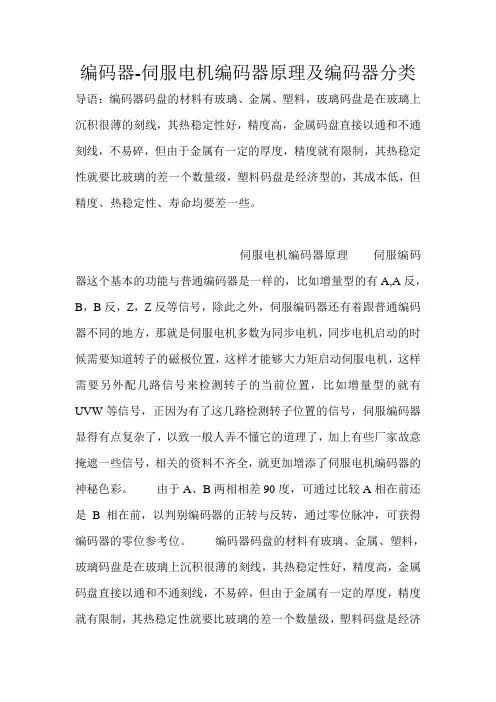

编码器-伺服电机编码器原理及编码器分类导语：编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
伺服电机编码器原理伺服编码器这个基本的功能与普通编码器是一样的，比如增量型的有A,A反，B，B反，Z，Z反等信号，除此之外，伺服编码器还有着跟普通编码器不同的地方，那就是伺服电机多数为同步电机，同步电机启动的时候需要知道转子的磁极位置，这样才能够大力矩启动伺服电机，这样需要另外配几路信号来检测转子的当前位置，比如增量型的就有UVW等信号，正因为有了这几路检测转子位置的信号，伺服编码器显得有点复杂了，以致一般人弄不懂它的道理了，加上有些厂家故意掩遮一些信号，相关的资料不齐全，就更加增添了伺服电机编码器的神秘色彩。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
伺服电机编码器分类1、增量型编码器除了普通编码器的ABZ信号外，增量型伺服编码器还有UVW信号，目前国产和早期的进口伺服大都采用这样的形式，线比较多。
2、绝对值型伺服电机编码器增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
伺服电机编码器的组成
伺服电机编码器通常由两部分组成：光电编码器和电子转换器。
1. 光电编码器：包括一个光源和一个光电传感器，它们固定在电机轴和电机壳体上。
当电机旋转时，轴上的编码盘上的透明和不透明部分会阻挡或透过光线，使光电传感器检测到光线的变化，从而产生模拟信号。
2. 电子转换器：会将模拟信号转换为数字信号，并将其发送给控制器。
伺服电机编码器的精度和分辨率取决于编码盘上的透明和不透明部分的数量和排列方式。
伺服电机编码器可以分为绝对编码器和增量编码器两种类型。
绝对编码器可以在电机停止时立即提供准确的位置信息，不需要使用参考点或回原点操作。
而增量编码器则需要使用参考点或回原点操作来确定初始位置。
它们可以提供每个位置的相对变化，但不能提供电机的绝对位置。
此外，伺服电机编码器还包括一个Z相脉冲信号，代表零位参考位，每转输出一个。
这种Z相脉冲信号是一个窄幅的对称三角波信号，通常一圈一般出现一个。
如需更多伺服电机编码器的相关知识，可以咨询相关公司或机构的技术人员或参考相关专业书籍，获取更全面、专业的解答。

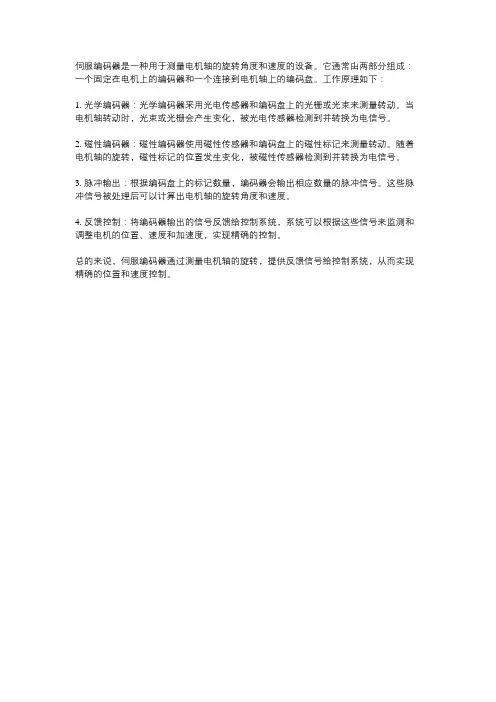

伺服编码器是一种用于测量电机轴的旋转角度和速度的设备。
它通常由两部分组成：一个固定在电机上的编码器和一个连接到电机轴上的编码盘。
工作原理如下：
1. 光学编码器：光学编码器采用光电传感器和编码盘上的光栅或光束来测量转动。
当电机轴转动时，光束或光栅会产生变化，被光电传感器检测到并转换为电信号。
2. 磁性编码器：磁性编码器使用磁性传感器和编码盘上的磁性标记来测量转动。
随着电机轴的旋转，磁性标记的位置发生变化，被磁性传感器检测到并转换为电信号。
3. 脉冲输出：根据编码盘上的标记数量，编码器会输出相应数量的脉冲信号。
这些脉冲信号被处理后可以计算出电机轴的旋转角度和速度。
4. 反馈控制：将编码器输出的信号反馈给控制系统，系统可以根据这些信号来监测和调整电机的位置、速度和加速度，实现精确的控制。
总的来说，伺服编码器通过测量电机轴的旋转，提供反馈信号给控制系统，从而实现精确的位置和速度控制。
伺服电机的工作原理伺服电机是一种常用的电动机，其工作原理是通过反馈控制系统来实现精确的位置控制。
它主要由电机本体、编码器、控制器和电源等部分组成。
下面将详细介绍伺服电机的工作原理。
1. 电机本体伺服电机通常采用直流电机或交流电机作为驱动源。
直流电机通常由电枢、永磁体和电刷等部分组成，通过电刷与电枢之间的摩擦与接触，实现电能转化为机械能。
交流电机则由定子和转子组成，通过交变磁场的作用，使转子产生旋转。
2. 编码器编码器是伺服电机的重要组成部分，用于实时反馈电机的位置信息。
编码器通常分为增量式编码器和绝对式编码器两种类型。
增量式编码器通过检测旋转角度的变化，输出脉冲信号，从而实现位置的判断。
绝对式编码器则可以直接读取到电机的具体位置，不需要通过计数器来计算。
3. 控制器控制器是伺服电机的核心部分，负责接收编码器反馈信号，并根据设定的目标位置进行控制。
控制器通常包括PID控制算法，用于调节电机的转速、位置和力矩等参数。
PID控制算法根据实际位置与目标位置之间的误差，通过比例、积分和微分三个参数来调节电机的输出信号，使其逐渐趋近目标位置。
4. 电源伺服电机通常需要稳定的直流电源来供电。
电源的稳定性对于伺服电机的工作非常重要，过高或过低的电压都会影响电机的性能。
因此，合适的电源选择和稳定性的保证对于伺服电机的正常工作至关重要。
伺服电机的工作原理可以简单总结为：控制器接收编码器反馈信号，计算出与目标位置之间的误差，并根据PID控制算法调节电机的输出信号，使其逐渐趋近目标位置。
通过不断的反馈和调节，伺服电机可以实现精确的位置控制。
需要注意的是，伺服电机的工作原理与具体的电机型号和控制器有关，上述介绍只是一个简单的概述。
在实际应用中，还需要根据具体的需求选择合适的伺服电机，并进行相应的参数配置和调试，以确保其正常工作。
总结起来，伺服电机是一种通过反馈控制系统实现精确位置控制的电机。
它由电机本体、编码器、控制器和电源等部分组成。

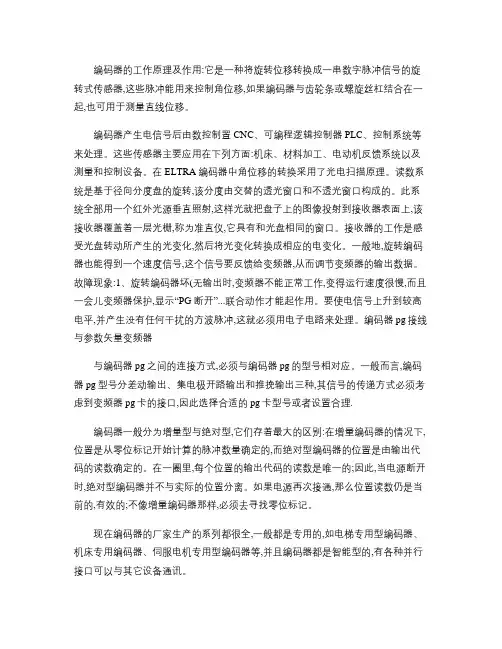

编码器的工作原理及作用:它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器,这些脉冲能用来控制角位移,如果编码器与齿轮条或螺旋丝杠结合在一起,也可用于测量直线位移。
编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在下列方面:机床、材料加工、电动机反馈系统以及测量和控制设备。
在ELTRA编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转,该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射,这样光就把盘子上的图像投射到接收器表面上,该接收器覆盖着一层光栅,称为准直仪,它具有和光盘相同的窗口。
接收器的工作是感受光盘转动所产生的光变化,然后将光变化转换成相应的电变化。
一般地,旋转编码器也能得到一个速度信号,这个信号要反馈给变频器,从而调节变频器的输出数据。
故障现象:1、旋转编码器坏(无输出时,变频器不能正常工作,变得运行速度很慢,而且一会儿变频器保护,显示“PG 断开”...联合动作才能起作用。
要使电信号上升到较高电平,并产生没有任何干扰的方波脉冲,这就必须用电子电路来处理。
编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。
一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理.编码器一般分为增量型与绝对型,它们存着最大的区别:在增量编码器的情况下,位置是从零位标记开始计算的脉冲数量确定的,而绝对型编码器的位置是由输出代码的读数确定的。
在一圈里,每个位置的输出代码的读数是唯一的;因此,当电源断开时,绝对型编码器并不与实际的位置分离。
如果电源再次接通,那么位置读数仍是当前的,有效的;不像增量编码器那样,必须去寻找零位标记。
现在编码器的厂家生产的系列都很全,一般都是专用的,如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等,并且编码器都是智能型的,有各种并行接口可以与其它设备通讯。
伺服电机编码器的类型-回复什么是伺服电机编码器？伺服电机编码器是一种用于测量和控制电机转动位置和速度的装置。
它通常通过与电机轴相连，并通过反馈信号向控制器提供准确的位置和速度信息。
伺服电机编码器在许多自动化应用中被广泛使用，包括机床、机器人、自动化生产线等。
伺服电机编码器的类型在实际应用中，有几种常见的伺服电机编码器类型。
这些类型的选择取决于应用的要求和性能需求。
以下是几种常见的伺服电机编码器类型。
1. 光电式编码器（Optical Encoders）：光电式编码器是一种使用光学原理进行测量和控制的编码器。
它通常由发光二极管（LED）和光敏元件（光电二极管或光电二极管阵列）组成。
光电式编码器通过测量光照变化来确定电机的位置和速度。
这种类型的编码器具有较高的分辨率和精度。
2. 磁性编码器（Magnetic Encoders）：磁性编码器使用磁性传感器来测量和控制电机的位置和速度。
它通常由磁性标记（如磁铁或磁敏元件）和磁传感器组成。
磁性编码器可以抵抗环境中的尘埃、油脂等干扰，具有较好的抗干扰性能和耐用性。
3. 光栅式编码器（Incremental Encoders）：光栅式编码器是一种测量和控制电机位置和速度的高精度编码器。
它通常由光源、光栅条和光敏元件组成。
光束通过光栅条产生光栅条码样式，并通过光敏元件接收和解码光栅条码信号。
光栅式编码器具有非常高的分辨率和精度，适用于需要高精度控制的应用。
4. 绝对式编码器（Absolute Encoders）：绝对式编码器是一种能够提供电机位置绝对值的编码器。
它通常使用不同的编码位来表示不同的位置，可以在电机重新启动后恢复到之前的位置。
绝对式编码器适用于需要准确控制和定位的应用。
伺服电机编码器的选择选择适合的伺服电机编码器类型需要考虑以下几个关键因素：1. 精度要求：不同的应用对测量精度的要求不同。
对于需要高精度控制的应用，如机床加工等，应选择具有更高分辨率和精度的编码器。
伺服电机编码器原理
伺服电机编码器是一种用于测量转动角度和精确定位的设备。
它在伺服电机系
统中起到非常关键的作用，能够提供反馈信息，使电机能够实时掌握自身运动状态，并进行精确控制。
伺服电机编码器由光电传感器和代码盘组成。
当电机旋转时，代码盘上的刻线
会经过光电传感器的探测，产生相应的信号。
这些信号被转化为数字脉冲，然后通过解码器进行解码，以获取位置和速度数据。
编码器一般分为增量式编码器和绝对式编码器两种类型。
增量式编码器在每个
旋转周期内产生一组脉冲信号，并通过计数器记录脉冲数量，从而计算出转动角度和速度。
而绝对式编码器可以直接读取输出的二进制编码，能够提供实时的位置信息。
伺服电机编码器的工作原理是基于光电原理和数字信号处理技术。
光电传感器
的发光二极管照射到代码盘上的刻线上，光电二极管接收到反射的光线并将其转化为电信号。
这些电信号经过放大和滤波处理后，通过编码电路输出给控制器。
控制器根据接收到的信号进行计数和解码，可以实时了解电机的位置和速度，
并与预设的目标位置进行比较。
根据误差信号，控制器会调整输出电压，使电机按照预设的路径和速度进行精确控制。
这种闭环反馈系统能够保证电机的运动稳定性和位置精度。
总结一下，伺服电机编码器是一种用于测量转动角度和精确定位的设备。
它通
过光电原理和数字信号处理技术，将旋转运动转化为反馈信号，实现对电机位置和速度的闭环控制。
它对于许多需要高精度定位和控制的应用非常重要，如机器人、自动化设备和CNC机床等。
伺服系统中常用的编码器有哪些编码器是伺服系统中的重要组成部分，用于测量机械运动的位置和速度，并将其转换为数字信号。
常见的编码器类型包括光学编码器、磁性编码器和共轭轴编码器。
以下将对这些常用的编码器进行介绍。
1. 光学编码器光学编码器是一种使用光电传感器来测量位移的编码器。
它通过光栅刻线来测量位置和速度，将机械运动转换为数字脉冲信号。
光学编码器结构简单，分为增量型和绝对型两种。
增量型光学编码器通常由光栅盘和光电传感器组成。
光栅盘上刻有一系列细小的光栅条纹，当机械运动导致光栅盘旋转时，光电传感器将检测到光栅上的光信号变化，从而测量位置和速度。
绝对型光学编码器可以在机械运动之前就将位置信息确定下来。
它通过在光栅盘上刻写若干不同编码的线条，将位置信息编码成二进制信号。
绝对型光学编码器在机械启动时就能提供精确的位置信息，对于需要高精度定位的应用非常有用。
2. 磁性编码器磁性编码器使用磁场传感器来测量位置和速度。
磁性编码器分为绝对型和增量型两种。
绝对型磁性编码器通过在磁盘上刻写一系列不同磁性编码的线条，将位置信息编码成二进制信号。
磁性编码器的优势在于其抗干扰能力强，适用于恶劣的工作环境。
增量型磁性编码器与绝对型类似，但它只提供位置的相对信息。
它通过测量磁盘上的磁场波纹来测量位置和速度变化。
增量型磁性编码器在长时间运动中具有较高的稳定性和可靠性。
3. 共轭轴编码器共轭轴编码器常用于伺服系统中的旋转运动测量。
它通过在旋转轴和测量轴之间相互耦合，将旋转角度转换为电信号。
共轭轴编码器适用于需要高精度旋转运动测量的应用，如机床和自动化生产线。
除了上述介绍的常用编码器类型，还有许多其他类型的编码器，如电容编码器、感应编码器等，它们在一些特定的应用中也得到广泛使用。
总结起来，伺服系统中常用的编码器包括光学编码器、磁性编码器和共轭轴编码器。
这些编码器能够准确测量机械运动的位置和速度，为伺服系统的控制提供重要的反馈信号。
不同类型的编码器适用于不同的应用场景，选择合适的编码器可以提高伺服系统的性能和精度。
伺服电机内部结构及其工作原理伺服电机是一种常见的电动机，广泛应用于工业自动化、机械设备和机器人等领域。
本文将详细介绍伺服电机的内部结构和工作原理。
一、伺服电机的内部结构伺服电机的内部结构主要包括电机本体、编码器、控制器和功率放大器等组成部分。
1. 电机本体：伺服电机的电机本体通常由定子和转子组成。
定子是由线圈和铁芯构成，线圈通过电流激励产生磁场。
转子则是由永磁体或电磁体组成，通过磁场与定子的磁场相互作用，实现转动。
2. 编码器：编码器是用来测量电机转动角度和速度的装置。
常见的编码器有光电编码器和磁编码器两种。
光电编码器通过光电原理来检测转子的位置和运动状态，磁编码器则是利用磁场感应原理来实现转子位置的检测。
3. 控制器：控制器是伺服电机的核心部件，负责接收来自外部的控制信号，并根据信号调整电机的转动。
控制器通常包括一个微处理器和相关的电路，能够实时监测电机的状态，并根据设定的目标位置和速度来控制电机的转动。
4. 功率放大器：功率放大器是用来放大控制信号，并将其转化为足够的电流和电压来驱动电机的装置。
功率放大器通常由晶体管、场效应管或功率模块等元件组成，能够提供足够的功率给电机，以实现精确的转动控制。
二、伺服电机的工作原理伺服电机的工作原理基于反馈控制系统，通过不断检测电机的状态和位置，将实际的位置与目标位置进行比较，并根据差距进行调整，以实现精确的位置和速度控制。
1. 位置反馈：伺服电机通过编码器等装置实时测量转子的位置，并将其反馈给控制器。
控制器根据反馈信号与设定的目标位置进行比较，计算出误差值。
2. 控制算法：控制器根据误差值和预设的控制算法，计算出相应的控制信号。
常见的控制算法包括比例控制、积分控制和微分控制等。
比例控制根据误差值的大小来调整电机的输出功率；积分控制根据误差值的积分来调整电机的速度；微分控制则根据误差值的变化率来调整电机的加速度。
3. 功率驱动：控制器将计算得到的控制信号发送给功率放大器，功率放大器将信号转化为足够的电流和电压，驱动电机转动。
上网时间: 2010-11-11
伺服电机编码器原理伺服电机编码器分类，伺服电机编码器使用注意的事项
伺服电机编码器原理
伺服编码器这个基本的功能与普通编码器是一样的，比如增量型的有A,A反，B，B反，Z，Z反等信号，除此之外，伺服编码器还有着跟普通编码器不同的地方，那就是伺服电机多数为同步电机，同步电机启动的时候需要知道转子的磁极位置，这样才能够大力矩启动伺服电机，这样需要另外配几路信号来检测转子的当前位置，比如增量型的就有UVW等信号，正因为有了这几路检测转子位置的信号，伺服编码器显得有点复杂了，以致一般人弄不懂它的道理了，加上有些厂家故意掩遮一些信号，相关的资料不齐全，就更加增添了伺服电机编码器的神秘色彩。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。
伺服电机编码器分类
1、增量型编码器
除了普通编码器的ABZ信号外，增量型伺服编码器还有UVW信号，目前国产和早期的进口伺服大都采用这样的形式，线比较多。
2、绝对值型伺服电机编码器
增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。
解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。
在参考点以前，是不能保证位置的准确性的。
为此，在工控中就有每次操作先找参考点，开机找零等方法。
比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。
这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。
绝对型旋转光电编码器，因其每一个位置绝对唯一、抗干扰、无需掉电记忆，已经越来越广泛地应用于各种工业系统中的角度、长度测量和定位控制。
绝对编码器光码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线。
编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷），这就称为n位绝对编码器。
这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于伺服电机上。
绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，因此，绝对编码器在多位数输出型，一般均选用串行输出或总线型输出，德国生产的绝对型编码器串行输出最常用的是SSI（同步串行输出）。
从单圈绝对式编码器到多圈绝对式编码器旋转单圈绝对式编码器，以转动中测量光码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码器只能用于旋转范围360度以内的测量，称为单圈绝对式编码器。
如果要测量旋转超过360度范围，就要用到多圈绝对式编码器。
编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测
量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。
多圈式绝对编码器在长度定位方面的优势明显，目前欧洲新出来的伺服电机基本上都采用多圈绝对值型编码器。
3、正余弦伺服电机编码器
由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z 相脉冲以代表零位参考位。
普通的正余弦编码器具备一对正交的sin，cos 1Vp-p信号，相当于方波信号的增量式编码器的AB正交信号，每圈会重复许许多多个信号周期，比如2048等；以及一个窄幅的对称三角波Index信号，相当于增量式编码器的Z信号，一圈一般出现一个；这种正余弦编码器实质上也是一种增量式编码器。
另一种正余弦编码器除了具备上述正交的sin、cos 信号外，还具备一对一圈只出现一个信号周期的相互正交的1Vp-p的正弦型C、D信号，如果以C信号为sin，则D信号为cos，通过sin、cos信号的高倍率细分技术，不仅可以使正余弦编码器获得比原始信号周期更为细密的名义检测分辨率，比如2048线的正余弦编码器经2048细分后，就可以达到每转400多万线的名义检测分辨率，当前很多欧美伺服厂家都提供这类高分辨率的伺服系统，而国内厂家尚不多见；此外带C、D信号的正余弦编码器的C、D信号经过细分后，还可以提供较高的每转绝对位置信息，比如每转2048个绝对位置，因此带C、D信号的正余弦编码器可以视作一种模拟式的单圈绝对编码器。
9 g0 n9 正余弦伺服电机编码器的优点是不用采用高频率的通讯即可让伺服驱动器获得高精度的细分，这样降低了硬件要求，同是由于有单圈角度信号，可以让伺服电机启动平稳，启动力矩大。
伺服电机编码器使用注意的事项
（1）安装
安装时不要给轴施加直接的冲击。
伺服电机编码器轴与机器的连接，应使用柔性连接器。
在轴上装连接器时，不要硬压入。
即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意。
轴承寿命与使用条件有关，受轴承荷重的影响特别大。
如轴承负荷比规定荷重小，可大大延长轴承寿命。
不要将编码器进行拆解，这样做将有损防油和防滴性能。
防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。
（2）振动
加在编码器上的振动，往往会成为误脉冲发生的原因。
因此，应对设置场所、安装场所加以注意。
每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。
在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。
（3）关于配线和连接
①配线应在电源OFF状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。
②若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。
3 若和高压线、动力线并行配线，则有时会受到感应造成误动作成损坏，所以要分离开另行配线。
④延长电线时，应在10m以下。
并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。
⑤为了避免感应噪声等，要尽量用最短距离配线。
向集成电路输入时，特别需要注意。
6 电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰（串音），因此应用电阻小、线间电容低的电线（双绞线、屏蔽线）。
