buck 变换器的滤波电容电感怎么选取及用法Buck 变换器电感的选择
选择Buck 变换器电感的主要依据是变换器输出电流的大小。
假设Buck 变换器的最大额定输出电流为maxoI，最小额定输出电流为minoI。
当Buck 变换器的输出电流等于maxoI 时，仍然要保证电感工作在非饱和状态，这样电感值才能维持恒定不变。
电感值1L 的恒定确保了电感上的电流线性上升和下降。
其次，最小额定输出电流minoI 和电感值1L 决定了Buck 变换器的工作状态是否会进入DCM 模式。
我们知道，当Buck 变化器工作在CCM 模式时有
且当输出电压OV，输入电压dcV 和变换器的工作周期T 不变时，导通时间Ton 保持不变。
由CCM 模式和DCM 模式的临界条件可知，CCM 模式的最小输出电流为
联立三式得Buck 变换器CCM 模式和DCM 模式的临界电感值为。

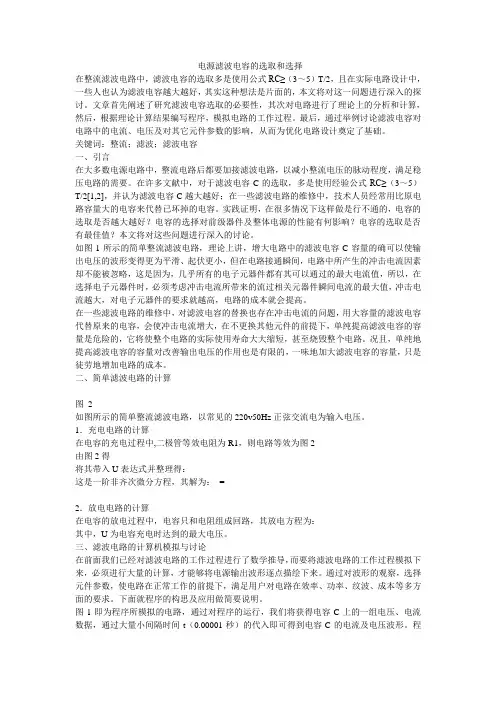

电源滤波电容的选取和选择在整流滤波电路中，滤波电容的选取多是使用公式RC≥（3～5）T/2，且在实际电路设计中，一些人也认为滤波电容越大越好，其实这种想法是片面的，本文将对这一问题进行深入的探讨。
文章首先阐述了研究滤波电容选取的必要性，其次对电路进行了理论上的分析和计算，然后，根据理论计算结果编写程序，模拟电路的工作过程。
最后，通过举例讨论滤波电容对电路中的电流、电压及对其它元件参数的影响，从而为优化电路设计奠定了基础。
关键词：整流；滤波；滤波电容一、引言在大多数电源电路中，整流电路后都要加接滤波电路，以减小整流电压的脉动程度，满足稳压电路的需要。
在许多文献中，对于滤波电容C的选取，多是使用经验公式RC≥（3～5）T/2[1,2]，并认为滤波电容C越大越好；在一些滤波电路的维修中，技术人员经常用比原电路容量大的电容来代替已坏掉的电容。
实践证明，在很多情况下这样做是行不通的，电容的选取是否越大越好？电容的选择对前级器件及整体电源的性能有何影响？电容的选取是否有最佳值？本文将对这些问题进行深入的讨论。
如图1所示的简单整流滤波电路，理论上讲，增大电路中的滤波电容C容量的确可以使输出电压的波形变得更为平滑、起伏更小，但在电路接通瞬间，电路中所产生的冲击电流因素却不能被忽略，这是因为，几乎所有的电子元器件都有其可以通过的最大电流值，所以，在选择电子元器件时，必须考虑冲击电流所带来的流过相关元器件瞬间电流的最大值，冲击电流越大，对电子元器件的要求就越高，电路的成本就会提高。
在一些滤波电路的维修中，对滤波电容的替换也存在冲击电流的问题，用大容量的滤波电容代替原来的电容，会使冲击电流增大，在不更换其他元件的前提下，单纯提高滤波电容的容量是危险的，它将使整个电路的实际使用寿命大大缩短，甚至烧毁整个电路。
况且，单纯地提高滤波电容的容量对改善输出电压的作用也是有限的，一味地加大滤波电容的容量，只是徒劳地增加电路的成本。
buck 电感选取公式Buck电感选取公式Buck电感选取是电子电路设计中的重要环节，它决定了直流-直流（DC-DC）转换器的性能和效率。
在进行Buck电感选取时，我们可以借助一些公式来辅助计算。
本文将介绍Buck电感选取公式及其应用。
Buck电路是一种常见的降压转换器，用于将高电压转换为低电压。
在Buck电路中，电感元件起到了储存能量和平滑输出的作用。
为了正确选择合适的电感元件，我们需要考虑一些关键因素，如输出电压、输出电流、开关频率和纹波电流等。
我们来看看Buck电感选取的基本公式：L = (Vout_max - Vout_min) * (Vin_min) / (Iout_max * ΔIL)其中，L表示电感的值，单位为亨利（H）；Vout_max和Vout_min分别表示输出电压的最大值和最小值；Vin_min表示输入电压的最小值；Iout_max表示输出电流的最大值；ΔIL表示纹波电流。
这个公式的基本思想是，通过计算输入电压、输出电压、输出电流和纹波电流之间的关系，来确定合适的电感值。
具体而言，我们需要根据电路的设计要求和性能指标，选择合适的输出电压和输出电流，以及最小的输入电压和最大的纹波电流。
在实际应用中，为了确保Buck电路的稳定性和效率，我们还需要考虑一些其他因素。
首先是电感的饱和电流。
电感元件在工作过程中，会承受一定的电流，如果超过了其饱和电流，就会导致性能下降甚至损坏。
因此，我们需要选择电感元件的饱和电流要大于输出电流的最大值。
其次是电感的直流电阻。
电感元件具有一定的电阻，会引入功率损耗。
为了提高转换效率，我们需要选择电感元件的直流电阻要尽量小。
还需要考虑电感的尺寸和成本。
较大的电感尺寸能够提供更好的性能，但也会增加成本和占用空间。
因此，在实际应用中，我们需要在性能和成本之间进行权衡，选择适合的电感尺寸。
除了以上因素，还需要考虑温度和电磁干扰等因素对电感的影响。
高温会导致电感元件的性能下降，因此需要选择耐高温的电感元件。
buck电路输出滤波电容计算滤波电容是指在电路中使用的电容器，用于滤除电源中的高频噪声和波动，使电路输出平稳。
在buck电路中，滤波电容的作用是减小输出电压的纹波并稳定输出。
要计算滤波电容的值，需要考虑以下几个因素：1.输出纹波电压要求：滤波电容的主要作用是减小输出纹波电压，所以首先需要确定输出纹波电压要求。
输出纹波电压是指输出电压中包含的交流分量，即电压的波动部分。
一般来说，输出纹波电压的要求是根据具体应用来确定的，一般要求输出纹波电压越小越好。
输出纹波电压的大小与滤波电容的容值成反比：当滤波电容的容值增大时，输出纹波电压变小，反之如果容值减小则输出纹波电压变大。
2.负载电流变化率：滤波电容的容值还要考虑负载电流变化率。
在实际使用中，负载电流往往是有脉冲性变化的，因此需要确定负载电流的最大变化率。
负载电流变化率越大，滤波电容的容值就需要越大，以确保输出电压的稳定性。
3.输出电压变化率：除了负载电流的变化，输出电压的变化也需要考虑。
输出电压变化率越大，滤波电容的容值也需要越大，以确保输出电压的稳定性。
4.开关频率：滤波电容的容值还受到开关频率的影响。
一般来说，开关频率越高，滤波电容的容值就可以越小。
但是开关频率也会导致滤波电容的损耗增加，所以需要权衡开关频率和滤波电容的容值。
综上所述，计算滤波电容的公式可以表示为：C=(I*Δt)/ΔV其中，C为滤波电容的容值，I为负载电流的变化率，Δt为输出电压的变化率，ΔV为输出纹波电压的要求。
需要注意的是，滤波电容的容值一般按标准电容值来选择，如10μF、22μF等，根据需要可以选择相应的标准电容。
总结起来，滤波电容的计算需要考虑输出纹波电压要求、负载电流变化率、输出电压变化率和开关频率等因素。
根据以上公式，可以计算出滤波电容的容值，并从标准电容值中选择合适的电容器来实现滤波电路的设计。
Buck电路参数选取（注：以下公式仅针对CCM模式）1. 占空比(Vi-Vo)*Ton/L=Vo*Toff/LD=Vo/ViD—占空比2. 电感dIL= (Vi-Vo)*Ton/LdIL=0.2IL=0.2IonL=5(Vi-Vo)Vo*T/(Vi*Io)IL_avg = IoIL_peak=1.1IoIL_rms=ILavg*(1+0.22/12)0.5L电感量的选取原则使电感纹波电流为电感电流的20%（可根据应用改变）dIL—电感纹波电流峰峰值IL_avg—电感电流平均值IL_peak—电感峰值电流IL_rms—电感电流有效值3. 肖特基二极管Id_peak=1.1IoVrd=ViId_peak—续流二极管峰值电流Vrd—续流二级管反向耐压（Ton期间）4. 开关管Isw_peak=1.1IoVsw_peak =ViIsw_peak—开关管峰值电流Vsw_peak—开关管耐压（Toff期间）5. 输出电容Icin_rms = [(Io-Iin)2D+Iin2(1-D)]0.5Ico_rms=dIL/120.5电容选取：耐压、纹波电流、电容量Icin_rms—输入电容的纹波电流有效值Ico_rms—是输出电容的纹波电流有效值技术资料，仅供参考这里具体采用上海芯龙半导体有限公司降压IC举例说明电源管理IC降压型电路电感应用XL4003①(（Vi-Vo)/L)*D=（Vo/L）*(1-D) 已知输入电压Vi，输出电压Vo, 求出D; D=Vo/Vi②Io 为设定值已知输出电流Io;③Ton=T*D 求出Ton④((Vi-Vo)/L)Ton=dI=0.2*Io 可求出L.L=((Vi-Vo) *Ton)/(0.2*Io)举例说明输入电压12V，输出电压5V，输出电流3A，F=300KHz,计算电感；由一式得：D=5/12由二式得：Io=2A由三式得：Ton=1.389us由四式得：电感量16uH 推荐使用18 uH 22 uH 电感量。
