滤波电容的大小的选取

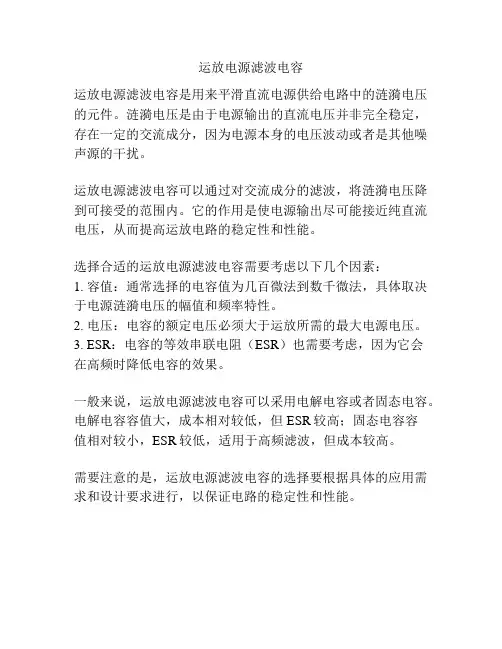

运放电源滤波电容
运放电源滤波电容是用来平滑直流电源供给电路中的涟漪电压的元件。

涟漪电压是由于电源输出的直流电压并非完全稳定，存在一定的交流成分，因为电源本身的电压波动或者是其他噪声源的干扰。

运放电源滤波电容可以通过对交流成分的滤波，将涟漪电压降到可接受的范围内。

它的作用是使电源输出尽可能接近纯直流电压，从而提高运放电路的稳定性和性能。

选择合适的运放电源滤波电容需要考虑以下几个因素：
1. 容值：通常选择的电容值为几百微法到数千微法，具体取决于电源涟漪电压的幅值和频率特性。

2. 电压：电容的额定电压必须大于运放所需的最大电源电压。

3. ESR：电容的等效串联电阻（ESR）也需要考虑，因为它会
在高频时降低电容的效果。

一般来说，运放电源滤波电容可以采用电解电容或者固态电容。

电解电容容值大，成本相对较低，但ESR较高；固态电容容
值相对较小，ESR较低，适用于高频滤波，但成本较高。

需要注意的是，运放电源滤波电容的选择要根据具体的应用需求和设计要求进行，以保证电路的稳定性和性能。

详解滤波电容的选择及计算标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。

电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

电源滤波电容的大小，平时做设计，前级用,用于滤低频，二级用，用于滤高频，的电容作用是减小输出脉动和低频干扰，的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少就算我知道SFR值,我如何选取不同SFR值的电容值呢是选取一个电容还是两个电容电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源：我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

在整流滤波电路中，滤波电容的选取多是使用公式RC≥（3～5）T/2，且在实际电路设计中，一些人也认为滤波电容越大越好，其实这种想法是片面的，本文将对这一问题进行深入的探讨。

文章首先阐述了研究滤波电容选取的必要性，其次对电路进行了理论上的分析和计算，然后，根据理论计算结果编写程序，模拟电路的工作过程。

最后，通过举例讨论滤波电容对电路中的电流、电压及对其它元件参数的影响，从而为优化电路设计奠定了基础。

关键词：整流；滤波；滤波电容一、引言在大多数电源电路中，整流电路后都要加接滤波电路，以减小整流电压的脉动程度，满足稳压电路的需要。

在许多文献中，对于滤波电容C的选取，多是使用经验公式RC≥（3～5）T/2[1,2]，并认为滤波电容C越大越好；在一些滤波电路的维修中，技术人员经常用比原电路容量大的电容来代替已坏掉的电容。

实践证明，在很多情况下这样做是行不通的，电容的选取是否越大越好？电容的选择对前级器件及整体电源的性能有何影响？电容的选取是否有最佳值？本文将对这些问题进行深入的讨论。

如图1所示的简单整流滤波电路，理论上讲，增大电路中的滤波电容C容量的确可以使输出电压的波形变得更为平滑、起伏更小，但在电路接通瞬间，电路中所产生的冲击电流因素却不能被忽略，这是因为，几乎所有的电子元器件都有其可以通过的最大电流值，所以，在选择电子元器件时，必须考虑冲击电流所带来的流过相关元器件瞬间电流的最大值，冲击电流越大，对电子元器件的要求就越高，电路的成本就会提高。

在一些滤波电路的维修中，对滤波电容的替换也存在冲击电流的问题，用大容量的滤波电容代替原来的电容，会使冲击电流增大，在不更换其他元件的前提下，单纯提高滤波电容的容量是危险的，它将使整个电路的实际使用寿命大大缩短，甚至烧毁整个电路。

况且，单纯地提高滤波电容的容量对改善输出电压的作用也是有限的，一味地加大滤波电容的容量，只是徒劳地增加电路的成本。

二、简单滤波电路的计算图 2如图所示的简单整流滤波电路，以常见的220v50Hz正弦交流电为输入电压。

滤波电容起平滑电压的作用；容值大小与输入桥式整流的输入电压无关；一般是越大越好。

但要明白它取值的原理：滤波电容的取值与后级电路的突变电流有关。

打个比方：电容就好比一个水桶，输入往这个水桶中倒水，输出（后级电路）从这个水桶中抽水。

如果恒定的抽水，只要倒入的水量大于抽水量，那么水桶将永远是满的，所以这个水桶可以不需要（当然这是理想情况）。

假如某时刻需要抽出大量的水，大于输入的量，你会怎么办？你可以准备一个较大的水桶，在这个时刻到来之前，将这个水桶的水灌满；等到了抽水的时刻，水桶中已经有足够的水抽取，就不会出现缺水的情况。

滤波电容就好比这个较大的水桶!至于它的具体值，你将后级电路的突变电流与电容充、放电系数联系起来考虑，相信你能领悟出合适的计算方法。

滤波电容的作用和大小是怎样的?一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂滤波电容在电路中作用滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。

旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。

容的容抗为1/ωC欧姆（类似电阻，如果是非电类大学以上学历就把它当作电容器的电阻看吧），ω为角频率，ω=2πf，f为频率。

容抗与自身容量C和频率ω（或者说f）有关，当C一定时，频率越高，容抗越小，对电流的阻碍作用就越小；频率越低，容抗越大。

滤波电容的选择滤波电容的选择滤波电容的选择经过整流桥以后的是脉动直流，波动范围很大。

后面一般用大小两个电容大电容用来稳定输出，众所周知电容两端电压不能突变，因此可以使输出平滑小电容是用来滤除高频干扰的，使输出电压纯净电容越小，谐振频率越高，可滤除的干扰频率越高容量选择：（1）大电容,负载越重，吸收电流的能力越强，这个大电容的容量就要越大（2）小电容，凭经验，一般104即可2.别人的经验（来自互联网）1、电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好，一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.具体案例:AC220-9V再经过全桥整流后，需加的滤波电容是多大的？再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微发以上。

后者电容耐压应大于9V，容量应大于220微发以上。

2.有一电容滤波的单相桥式整流电路，输出电压为24V，电流为500mA，要求：（1）选择整流二极管；（2）选择滤波电容；（3）另：电容滤波是降压还是增压？（1）因为桥式是全波，所以每个二极管电流只要达到负载电流的一半就行了，所以二极管最大电流要大于250mA；电容滤波式桥式整流的输出电压等于输入交流电压有效值的1.2倍，所以你的电路输入的交流电压有效值应是20V，而二极管承受的最大反压是这个电压的根号2倍，所以，二极管耐压应大于28.2V。

（2）选取滤波电容：1、电压大于28.2V；2、求C的大小：公式RC≥（3--5）×0.1秒，本题中R=24V/0.5A=48欧所以可得出C≥（0.00625--0.0104）F，即C的值应大于6250μF。

（3）电容滤波是升高电压。

滤波电容的选用原则在电源设计中,滤波电容的选取原则是:C≥2.5T/R其中:C为滤波电容,单位为UF;T为频率,单位为Hz，R为负载电阻,单位为Ω当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C≥5T/R.3.滤波电容的大小的选取PCB制版电容选择印制板中有接触器、继电器、按钮等元件时．操作它们时均会产生较大火花放电，必须采用RC吸收电路来吸收放电电流。

一、什么是滤波电容安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件，通常把这种器件称其为滤波电容。

由于滤波电路要求储能电容有较大电容量。

所以，绝大多数滤波电路使用电解电容。

电解电容由于其使用电解质作为电极（负极）而得名。

电解电容的一端为正极，另一端为负极，不能接反。

正极端连接在整流输出电路的正端，负极连接在电路的负端。

在所有需要将交流电转换为直流电的电路中，设置滤波电容会使电子电路的工作性能更加稳定，同时也降低了交变脉动波纹对电子电路的干扰。

滤波电容在电路中的符号一般用“C“表示，电容量应根据负载电阻和输出电流大小来确定。

当滤波电容达到一定容量后，加大电容容量反而会对其他一些指标产生有害影响。

二、滤波电容的特点1、温升低谐波滤波器回路由电容器串联电抗器组成，在某一谐波阶次形成最低阻抗，用以吸收大量谐波电流，电容器的质量会影响谐波滤波器的稳定吸收效果，电容器的使用寿命跟温度有很大的关系，温度越高寿命越低，滤波全膜电容器具有温升低等特点，可以保证其使用寿命。

2、损耗低介质损耗角正切值（tgδ）：≤0.0003。

3、安全性符合GB、IEC标准，内部单体电容器均附装保护装置；当线路或单体电容器发生异常时，该保护装置将会立即动作，自动切断电源，以防二次灾害的发生。

附装放电电阻，可确保用电及维护保养之安全。

外壳采用钢板冲压而成，内外部涂上耐候性良好之高温烤漆安全性特高。

4、便捷性体积小且重量轻，搬运安装极为方便。

三、滤波电容的作用滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

而且对于精密电路而言，往往这个时候会采用并联电容电路［1］的组合方式来提高滤波电容的工作效果。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

滤波电容在开关电源中起著非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。

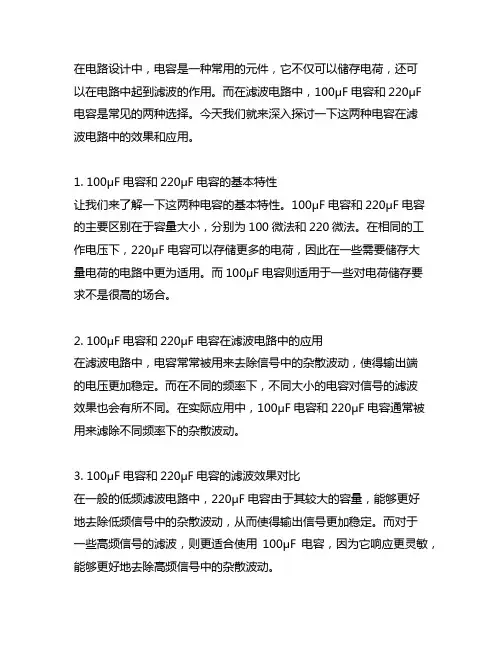

在电路设计中，电容是一种常用的元件，它不仅可以储存电荷，还可以在电路中起到滤波的作用。

而在滤波电路中，100μF电容和220μF电容是常见的两种选择。

今天我们就来深入探讨一下这两种电容在滤波电路中的效果和应用。

1. 100μF电容和220μF电容的基本特性让我们来了解一下这两种电容的基本特性。

100μF电容和220μF电容的主要区别在于容量大小，分别为100微法和220微法。

在相同的工作电压下，220μF电容可以存储更多的电荷，因此在一些需要储存大量电荷的电路中更为适用。

而100μF电容则适用于一些对电荷储存要求不是很高的场合。

2. 100μF电容和220μF电容在滤波电路中的应用在滤波电路中，电容常常被用来去除信号中的杂散波动，使得输出端的电压更加稳定。

而在不同的频率下，不同大小的电容对信号的滤波效果也会有所不同。

在实际应用中，100μF电容和220μF电容通常被用来滤除不同频率下的杂散波动。

3. 100μF电容和220μF电容的滤波效果对比在一般的低频滤波电路中，220μF电容由于其较大的容量，能够更好地去除低频信号中的杂散波动，从而使得输出信号更加稳定。

而对于一些高频信号的滤波，则更适合使用100μF电容，因为它响应更灵敏，能够更好地去除高频信号中的杂散波动。

4. 个人观点和理解在实际的电路设计中，选择100μF电容还是220μF电容取决于具体的应用场合和要求。

如果需要更好地去除低频信号的杂散波动，那么选择220μF电容会更为合适；而如果需要更好地去除高频信号的杂散波动，那么选择100μF电容则更为合适。

在实际应用中，需要充分了解电路的要求，并根据具体情况选择合适的电容。

总结：本文对100μF电容和220μF电容在滤波电路中的应用进行了全面的探讨，并对它们的滤波效果进行了比较。

在实际应用中，选择合适的电容是非常重要的，需要考虑电路的工作频率和需求。

通过本文的介绍，相信读者能够更加深入地理解这两种电容的特性和应用。

电源滤波电容大小的计算方法滤波电容工程粗略计算公式：按RC时间常数近似等于3~5倍电源半周期估算。

给出一例：负载情况：直流1A，12V。

其等效负载电阻12欧姆。

桥式整流(半波整流时，时间常数加倍)：RC = 3 (T/2)C = 3 (T/2) / R = 3 x (0.02 /2 ) / 12 = 2500 (μF)工程中可取2200 μF，因为没有2500μF这一规格。

若希望纹波小些，按5倍取。

这里，T是电源的周期，50HZ时，T = 0.02 秒。

时间的国际单位是S。

仅供参考C=Q/U----------Q=C*UI=dQ/dt---------I=d(C*U)/dt=C*dU/dtC=I*dt/dU从上式可以看出，滤波电容大小与电源输出电流和单位时间电容电压变化率有关系，且输出电流越大电容越大，单位时间电压变化越小电容越大我们可以假设，单位时间电容电压变化1v（dV＝1）（可能有人说变化也太大了吧，但想下我们一般做类似lm886的时候用的电压是30v左右，电压下降1v，电压变化率是96.7％，我认为不算小了，那如果您非认为这个值小了，那你可以按照你所希望的值计算一下，或许你发现你所需要的代价是很大的），则上式变为C＝I*dt。

那么我们就可以按照一个最大的猝发大功率信号时所需要的电流和猝发时间来计算我们所需要的最小电容大小了，以lm3886为例，它的最大输出功率是125W，那么我么可以假设需要电源提供的最大功率是150W，则电源提供的最大电流是I＝150/(30+30)=2.5A(正负电源各2.5A），而大功率一般是低频信号，我们可以用100Hz信号代替，则dt＝1/100＝0.01s，带上上式后得到C＝2.5×0.01＝0.025＝25000uF。

以上计算是按照功放的最大功率计算的，如果我们平时是用小音量听的话，电容不需要这么大的，我认为满足一定的纹波系数就可以了，4700u或许就已经够用了。

滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

我们知道，一般我们所用的电容最重要的一点就是滤波和旁路，我在设计中也正是这么使用的。

对于高频杂波，一般我的经验是不要过大的电容，因为我个人认为，过大的电容虽然对于低频的杂波过滤效果也许比较好，但是对于高频的杂波，由于其谐振频率的下降，使得对于高频杂波的过滤效果不很理想。

所以电容的选择不是容量越大越好。

疑问点：1。

以上都是我的经验，没有理论证实，希望哪位可以在理论在帮忙解释一下是否正确。

或者推荐一个网页或者网站。

2。

是不是超过了谐振频率，其阻抗将大大增加，所以对高频的过滤信号，其作用就相对减小了呢？3。

理想的滤波点是不是在谐振频率这点上？？？（没有搞懂中）4。

以前只知道电容的旁路作用是隔直通交，现在具体于PCB设计中，电容的这一旁路作用具体体现在哪里？~~~~~~~~~~~~~~~~~~~~~~~~~~~在用电容抑制电磁骚扰时，最容易忽视的问题就是电容引线对滤波效果的影响。

电容器的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。

然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策。

出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。

实际电容器的电路模型是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。

理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图1所示的网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。

在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。

在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。

电容的谐振频率由ESL和C共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差。

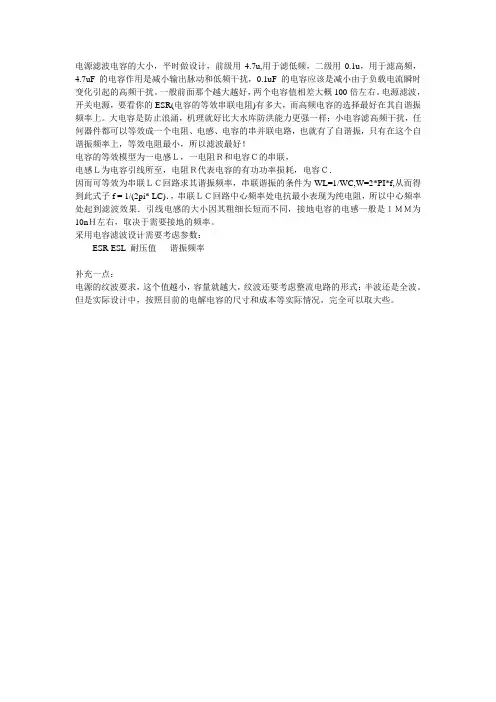

电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！
电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，
电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．
因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f = 1/(2pi* LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率。

采用电容滤波设计需要考虑参数：
ESR ESL 耐压值谐振频率
补充一点：
电源的纹波要求，这个值越小，容量就越大，纹波还要考虑整流电路的形式：半波还是全波。

但是实际设计中，按照目前的电解电容的尺寸和成本等实际情况，完全可以取大些。

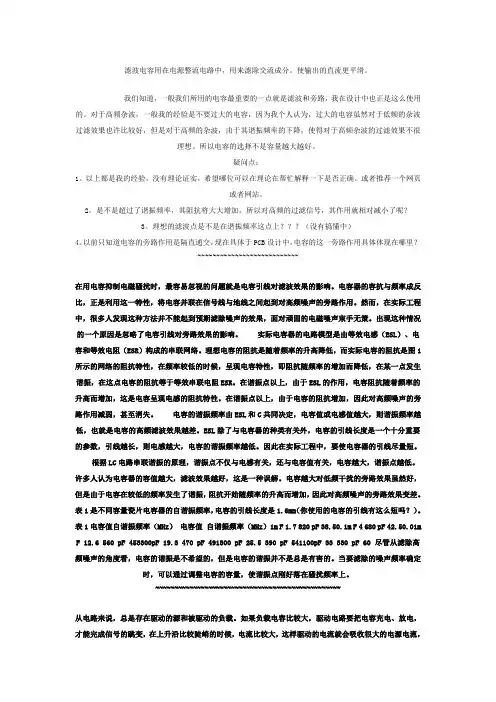

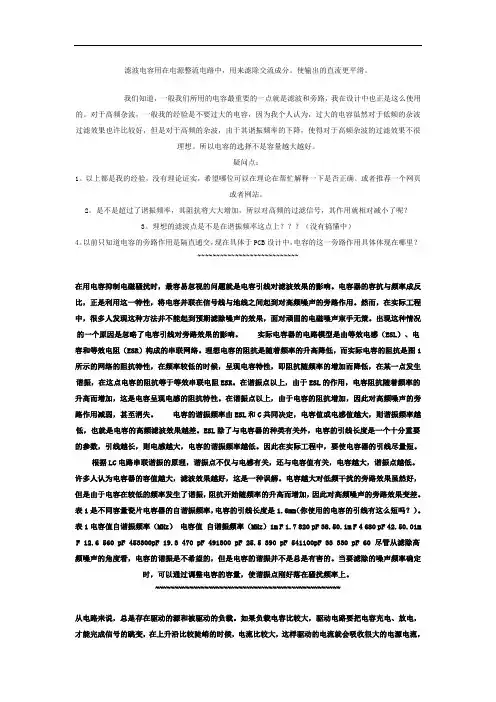

滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

我们知道，一般我们所用的电容最重要的一点就是滤波和旁路，我在设计中也正是这么使用的。

对于高频杂波，一般我的经验是不要过大的电容，因为我个人认为，过大的电容虽然对于低频的杂波过滤效果也许比较好，但是对于高频的杂波，由于其谐振频率的下降，使得对于高频杂波的过滤效果不很理想。

所以电容的选择不是容量越大越好。

疑问点：1。

以上都是我的经验，没有理论证实，希望哪位可以在理论在帮忙解释一下是否正确。

或者推荐一个网页或者网站。

2。

是不是超过了谐振频率，其阻抗将大大增加，所以对高频的过滤信号，其作用就相对减小了呢？3。

理想的滤波点是不是在谐振频率这点上？？？（没有搞懂中）4。

以前只知道电容的旁路作用是隔直通交，现在具体于PCB设计中，电容的这一旁路作用具体体现在哪里？~~~~~~~~~~~~~~~~~~~~~~~~~~~在用电容抑制电磁骚扰时，最容易忽视的问题就是电容引线对滤波效果的影响。

电容器的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。

然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策。

出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。

实际电容器的电路模型是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。

理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图1所示的网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。

在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。

在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。

电容的谐振频率由ESL和C共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差。

一、一般是选择滤波电容在电路中的容抗(按需要滤除的杂波的基波频率计)，是相应电路中负载电阻的(1/15左右)。

例如：电压24V、电流2A的电源中，负载电阻是12Ω，单相整流后的基波是100Hz，容抗应该在0.8Ω左右。

Xc=1/(2πfC)C选2000μF。

二、滤波电容的选择经过整流桥以后的是脉动直流，波动范围很大。

后面一般用大小两个电容大电容用来稳定输出，众所周知电容两端电压不能突变，因此可以使输出平滑小电容是用来滤除高频干扰的，使输出电压纯净电容越小，谐振频率越高，可滤除的干扰频率越高容量选择：（1）大电容,负载越重，吸收电流的能力越强，这个大电容的容量就要越大（2）小电容，凭经验，一般104即可2.别人的经验（来自互联网）1、电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好，一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.具体案例: AC220-9V再经过全桥整流后，需加的滤波电容是多大的？再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微发以上。

后者电容耐压应大于9V，容量应大于220微发以上。

2.有一电容滤波的单相桥式整流电路，输出电压为24V，电流为500mA，要求：（1）选择整流二极管；（2）选择滤波电容；（3）另：电容滤波是降压还是增压？（1）因为桥式是全波，所以每个二极管电流只要达到负载电流的一半就行了，所以二极管最大电流要大于250mA；电容滤波式桥式整流的输出电压等于输入交流电压有效值的1.2倍，所以你的电路输入的交流电压有效值应是20V，而二极管承受的最大反压是这个电压的根号2倍，所以，二极管耐压应大于28.2V。

（2）选取滤波电容：1、电压大于28.2V；2、求C的大小：公式RC≥（3--5）×0.1秒，本题中R=24V/0.5A=48欧所以可得出C≥（0.00625--0.0104）F，即C的值应大于6250μF。

电容滤波的计算方法及电源滤波电容选用技巧电容滤波是一种常见的电力电子滤波电路，用于减小电源中的脉动电压。

在电源中添加一个电容器，可以通过存储能量的方式将脉动电压平滑化，从而提供稳定的直流电源。

本文将介绍电容滤波的计算方法和电源滤波电容选用技巧。

首先，我们需要了解电容滤波的原理。

在一个整流电路中，电容滤波电路的主要部分是一个电容器和负载电阻。

当交流电源输入经过整流后，得到的直流电压存在脉动。

这时通过将电容器连接到输出端，在充电-放电周期内，电容器的电压会随着时间逐渐增加，这样就可以减小输出电压的脉动。

要计算电容器的容值，我们首先需要确定电容器的放电时间常数。

放电时间常数代表了电容器在放电时所需的时间，是一个重要的参考指标。

通常情况下，放电时间常数应该小于整个周期的时间，以确保电容器能够在周期内完全放电。

放电时间常数的计算公式如下：τ=R*C其中，τ为放电时间常数，R为负载电阻的阻值，C为电容器的电容值。

接下来，我们需要根据系统的需求来确定电容器的容值。

一般来说，电容器的容值越大，脉动电压越小，但是成本和尺寸也会增加。

所以在选用电容器时需要权衡这些因素。

一般情况下，可以按照以下步骤选择电容器的容值：1.确定对输出电压脉动的要求。

根据设计要求，确定允许的输出电压脉动范围。

2.根据最大负载电流和输出电压脉动的要求，计算电容器的容值。

可以使用以下公式进行计算：C=I/(ΔV*f)其中，C为电容器的容值，I为负载电流的峰值，ΔV为输出电压脉动的允许范围，f为电源频率。

3.根据计算结果选择合适的商用电容器，注意商用电容器的标称容值通常有一定的误差，因此要选取稍大于所计算出的容值的电容器。

需要注意的是，电容器的有效值与其标称容值之间存在一个关系。

电容器的有效值是指在给定频率下的等效电流波动值，与电容器的容值和频率有关。

一般来说，频率越高，电容器的有效值越小，因此选用电容器时要根据实际工作频率来选择。

另外，还需要注意电容器的寿命和可靠性。

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来它在高频充放电时内阻较大，等效电感较高。

而较高的温度将使电容内部的电解液气化，电容内0.1u，用于滤高频，4.7uF100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢？电源滤波电容如何选取,掌握其精髓与方法,其实也不难1)FSR参数,这表示频率大于FSR值时,FSR后,对干扰的抑制就大打折扣,,SFR值大,对高频信号提供了一个对地通路,,小电容滤高频,根本的原因在于SFR(自谐振频率)近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少?就算我知道SFR值,我如何选取不同SFR值的电容值呢?是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。
