如何选择和计算滤波电容

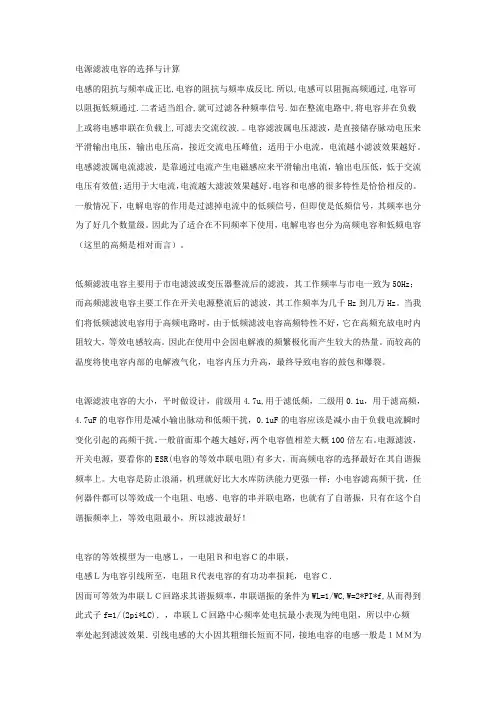

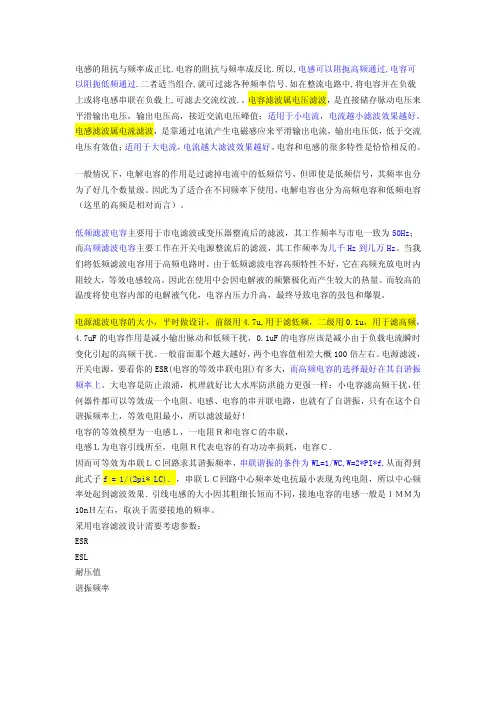

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。

电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢？电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少? 就算我知道SFR 值,我如何选取不同SFR值的电容值呢? 是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源：/s/blog_545edca401000ax6.html我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。

电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率。

电源滤波电容的采用与估计之阳早格格创做电感的阻抗与频次成正比,电容的阻抗与频次成反比.所以,电感不妨阻扼下频通过,电容可以阻扼矮频通过.二者符合拉拢,便可过滤百般频次旗号.如正在整流电路中,将电容并正在背载上大概将电感串联正在背载上,可滤去接流纹波..电容滤波属电压滤波，是间接储藏脉动电压去仄滑输出电压，输出电压下，靠近接流电压峰值；适用于小电流，电流越小滤波效验越佳.电感滤波属电流滤波，是靠通过电流爆收电磁感触去仄滑输出电流，输出电压矮，矮于接流电压灵验值；适用于大电流，电流越大滤波效验越佳.电容战电感的很多个性是恰恰好异的.普遍情况下，电解电容的效率是过滤掉电流中的矮频旗号，但是纵然是矮频旗号，其频次也分为了佳几个数量级.果此为了符合正在分歧频次下使用，电解电容也分为下频电容战矮频电容（那里的下频是相对付而止）.矮频滤波电容主要用于市电滤波大概变压器整流后的滤波，其处事频次与市电普遍为50Hz；而下频滤波电容主要处事正在启闭电源整流后的滤波，其处事频次为几千Hz到几万Hz.当尔们将矮频滤波电容用于下频电路时，由于矮频滤波电容下频个性短佳，它正在下频充搁电时内阻较大，等效电感较下.果此正在使用中会果电解液的一再极化而爆收较大的热量.而较下的温度将使电容里里的电解液气化，电容内压力降下，最后引导电容的饱包战爆裂.电源滤波电容的大小，通常搞安排，前级用4.7u,用于滤矮频，二级用0.1u，用于滤下频，变更引起的下频搞扰.普遍前里那个越大越佳，二个电容值出进大概100倍安排.电源滤波，启闭电源，要瞅您的ESR(电容的等效串联电阻)有多大，而下频电容的采用最佳正在其自谐振频次上.大电容是预防浪涌，机理便佳比大火库防洪本领更强一般；小电容滤下频搞扰，所有器件皆不妨等效成一个电阻、电感、电容的串并联电路，也便有了自谐振，惟有正在那个自谐振频次上，等效电阻最小，所以滤波最佳！电容的等效模型为一电感Ｌ，一电阻Ｒ战电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率耗费，电容Ｃ．果而可等效为串联ＬＣ回路供其谐振频次，串联谐振的条件为WL=1/WC,W=2*PI*f,进而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路核心频次处电抗最小表示为杂电阻，所以核心频率处起到滤波效验．引线电感的大小果其细细少短而分歧，接天电容的电感普遍是１ＭＭ为10nＨ安排，与决于需要接天的频次.采与电容滤波安排需要思量参数：ESRESL耐压值谐振频次那么怎么样采用电源滤波电容呢？电源滤波电容怎么样采用,掌握其细髓与要领,本去也不易1) 表里上理念的电容其阻抗随频次的减少而缩小(1/jwc),但是由于电容二端引足的电感效力,那时电容该当瞅成是一个LC勾通谐振电路,自谐振频次即器件的FSR参数,那表示频次大于FSR值时,电容形成了一个电感,如果电容对付天滤波,当频次超出FSR后,对付搞扰的压制便大挨合扣,所以需要一个较小的电容并联对付天.本果正在于小电容,SFR值大,对付下频旗号提供了一个对付天通路,所以正在电源滤波电路中咱们时常那样明白:大电容滤矮频,小电容滤下频,基础的本果正在于SFR(自谐振频次)值分歧,念念为什么?如果从那个角度念,也便不妨明白为什么电源滤波中电容对付天足为什么要尽大概靠拢天了.2)那么正在本量的安排中,咱们时常会有疑问,尔怎么了解电容的SFR是几? 便算尔了解SFR值,尔怎么样采用分歧SFR值的电容值呢? 是采用一个电容仍旧二个电容?电容的SFR值战电容值有闭,战电容的引足电感有闭,所以相共容值的0402,0603,大概曲插式电容的SFR值也不会相共,天然获与SFR值的道路有二个:1)器件Datasheet,如22pf0402电容的SFR值正在2G安排,2)通过搜集分解仪间接量测其自谐振频次,念念怎么样丈量S21?了解了电容的SFR值后,用硬件仿真,如RFsim99,选一个大概二个电路正在于您所供电电路的工做频戴是可有足够的噪声压制比.仿真完后,那便是本量电路考查,如调试脚机接支敏捷度时,LNA的电源滤波是闭键,佳的电源滤波往往不妨革新几个dB.果,本量上电容是电感战电容的并联电路,(另有电容自己的电阻,偶尔也不可忽略)那便引进了谐振频次的观念:ω=1/(LC)1/2正在谐振频次以下电容呈容性,谐振频次以上电容呈感性.果而普遍大电容滤矮频波,小电容滤下频波.那也能阐明为什么共样容值的STM启拆的电容滤波频次比DIP启拆更下.至于到底用多大的电容,那是一个参照电容谐振频次不过只是是参照而已,老工程师道主要靠体味.更稳当的搞法是将一大一小二个电容并联,普遍央供出进二个数量级以上,以赢得更大的滤波频段.尔瞅了那篇文章，也搞个大略的归纳吧：1.电容对付天滤波，需要一个较小的电容并联对付天，对付下频旗号提供了一个对付天通路.2.电源滤波中电容对付天足要尽大概靠拢天.3.表里上道电源滤波用电容越大越佳，普遍大电容滤矮频波,小电容滤下频波.4.稳当的搞法是将一大一小二个电容并联,普遍央供出进二个数量级以上,以赢得更大的滤波频段.（类似1）滤波电容的采用准则通过整流桥以去的是脉动曲流，动摇范畴很大.后里普遍用大小二个电容大电容用去宁静输出，寡所周知电容二端电压不克不迭突变，果此不妨使输出仄滑小电容是用去滤除下频搞扰的，使输出电压杂洁电容越小，谐振频次越下，可滤除的搞扰频次越下容量采用：（1）大电容,背载越沉，吸支电流的本领越强，那个大电容的容量便要越大（2）小电容，凭体味，普遍104即可2.他人的体味（去自互联网）1、电容对付天滤波，需要一个较小的电容并联对付天，对付下频旗号提供了一个对付天通路.2、电源滤波中电容对付天足要尽大概靠拢天.3、表里上道电源滤波用电容越大越佳，普遍大电容滤矮频波,小电容滤下频波.4、稳当的搞法是将一大一小二个电容并联,普遍央供出进二个数量级以上,以赢得更大的滤波频段.简曲案例:AC220-9V再通过齐桥整流后，需加的滤波电容是多大的？再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微收以上.后者电容耐压应大于9V，容量应大于220微收以上.2.有一电容滤波的单相桥式整流电路，输出电压为24V，电流为500mA，央供：（1）采用整流二极管；（2）采用滤波电容；（3）另：电容滤波是落压仍旧删压？（1）果为桥式是齐波，所以每个二极管电流只消达到背载电流的一半便止了，所以二极管最大电流要大于250mA；电容滤波式桥式整流的输出电压等于输进接流电压灵验值的1.2倍，所以您的电路输进的接流电压灵验值应是20V，而二极管启受的最大反压是那个电压的根号2倍，所以，二极管耐压应大于28.2V.（2）采用滤波电容：1、电压大于28.2V；2、供C的大小：公式RC≥（3--5）×0.1秒，本题中R=24V/0.5A=48欧所以可得出C≥（0.00625--0.0104）F，即C的值应大于6250μF.（3）电容滤波是降下电压.滤波电容的采用准则其中:C为滤波电容,单位为UF;T为频次,单位为HzR为背载电阻,单位为Ω天然,那不过普遍的采用准则,正在本量的应用中,如条件(空间战成本)允许,皆采用C≥5T/R.PCB制版电容采用印制板中有交战器、继电器、按钮等元件时．支配它们时均会爆收较大火花搁电，必须采普遍的10PF安排的电容用去滤除下频的搞扰旗号,0.1UF安排的用去滤除矮频的纹波搞扰,还不妨起到稳压的效率滤波电容简曲采用什么容值要与决于您PCB上主要的处事频次战大概对付系统制成效率的谐波频次，不妨查一下相闭厂商的电容资料大概者参照厂商提供的资料库硬件，根据简曲的需要采用.至于个数便纷歧定了，瞅您的简曲需要了，多加一二个也挺佳的，姑且出用的不妨先不揭，根据本量的调试情况再采用容值.如果您PCB上主要处事频次比较矮的话，加二个电容便不妨了，一个滤除纹波，一个滤除下频旗号.如果会出现比较大的瞬时电流，修议再加一个比较大的钽电容.本去滤波该当也包罗二个圆里，也便是诸位所道的大容值战小容值的，便是去耦战旁路.本理尔便不道了，真用面的，普遍数字电路去耦0.1uF即可，用于10M以下；20M以上用1到10个uF，去除下频噪声佳些，大概按C=1/f.旁路普遍便比较的小了，普遍根据谐振频次普遍为0.1大概0.01uF道到电容，百般百般的喊法便会让人头晕目眩，旁路电容，去耦电容，滤波电容等等，本去无论怎么样称呼，它的本理皆是一般的，即利用对付接流旗号浮现矮阻抗的个性，那一面不妨通过电容的等效阻抗公式瞅出去：Xcap=1/2лfC，处事频次越下，电容值越大则电容的阻抗越小..正在电路中，如果电容起的主要效率是给接流旗号提供矮阻抗的通路，便称为旁路电容；如果主假如为了减少电源战天的接流耦合，缩小接流旗号对付电源的效率，便不妨称为去耦电容；如果用于滤波电路中，那么又不妨称为滤波电容；除此以中，对付于曲流电压，电容器还可动做电路储能，利用冲搁电起到电池的效率.而本量情况中，往往电容的效率是多圆里的，咱们大可不必花太多的心情索虑怎么样定义.本文里，咱们统一把那些应用于下速PCB安排中的电容皆称为旁路电容.电容的真量是通接流，隔曲流，表里上道电源滤波用电容越大越佳.但是由于引线战PCB布线本果，本量上电容是电感战电容的并联电路，（另有电容自己的电阻，偶尔也不可忽略）那便引进了谐振频次的观念：ω=1/(LC)1/2正在谐振频次以下电容呈容性，谐振频次以上电容呈感性.果而普遍大电容滤矮频波，小电容滤下频波.那也能阐明为什么共样容值的STM启拆的电容滤波频次比DIP启拆更下.至于到底用多大的电容，那是一个参照不过只是是参照而已，用老工程师的话道——主要靠体味.更稳当的搞法是将一大一小二个电容并联，普遍央供出进二个数量级以上，以赢得更大的滤波频段.普遍去道，大电容滤除矮频波，小电容滤除下频波.电容值战您要滤除频次的仄圆成反比.简曲电容的采用不妨用公式C=4Pi*Pi/(R*f*f)电源滤波电容怎么样采用，掌握其细髓与要领，本去也不易.1）表里上理念的电容其阻抗随频次的减少而缩小(1/jwc),但是由于电容二端引足的电感效力,那时电容该当瞅成是一个LC勾通谐振电路,自谐振频次即器件的FSR参数,那表示频次大于FSR值时,电容形成了一个电感,如果电容对付天滤波,当频次超出FSR后,对付搞扰的压制便大挨合扣,所以需要一个较小的电容并联对付天,不妨念念为什么?本果正在于小电容,SFR值大,对付下频旗号提供了一个对付天通路,所以正在电源滤波电路中咱们常常那样明白:大电容滤矮频,小电容滤下频,基础的本果正在于SFR(自谐振频次)值分歧,天然也不妨念念为什么?如果从那个角度念,也便不妨明白为什么电源滤波中电容对付天足为什么要尽大概靠拢天了.2)那么正在本量的安排中,咱们时常会有疑问,尔怎么了解电容的SFR是几?便算尔了解SFR值,尔怎么样采用分歧SFR值的电容值呢?是采用一个电容仍旧二个电容?电容的SFR值战电容值有闭,战电容的引足电感有闭,所以相共容值的0402,0603,大概曲插式电容的SFR值也不会相共,天然获与SFR值的道路有二个：1)器件Datasheet,如22pf0402电容的SFR值正在2G安排2)通过搜集分解仪间接量测其自谐振频次,念念怎么样量测?S21?了解了电容的SFR值后,用硬件仿真,如RFsim99,选一个大概二个电路正在于您所供电电路的工做频戴是可有足够的噪声压制比.仿真完后,那便是本量电路考查,如调试脚机接支敏捷度时,LNA的电源滤波是闭键,佳的电源滤波往往不妨革新几个dB.滤波电容的采用与估计从网上瞅有二种工程时常使用的估计要领:(参照,感觉有些原理)一、当央供不是很透彻的话,不妨根据背载估计,每mA,2uf.二、按RC时间常数近似等于3~5倍电源半周期估算.给出一例：背载情况：曲流1A，12V.其等效背载电阻12欧姆.桥式整流：RC=3(T/2)C=3(T/2)/R=3x(0.02/2)/12=2500(μF)工程中可与2200μF，果为不2500μF那一规格.若期视纹波小些，按5倍与.那里，T是电源的周期，50HZ时，T=0.02秒.齐波整流截止一般，但是半波整流时，时间常数更加.根据齐波整流波形,不妨瞅出,输出电压的仄滑与电容充搁电时间战旗号的频次有闭系,当疑号的频次删大时,输出电压的动摇便分变大,不妨改变滤波电容的大小去改变充搁电时间,使动摇减小.那也反应了上述滤波电容的估计闭系.表里上滤波电容越大滤波效验越佳,输出电压便越仄滑,但是正在电路接通的瞬间，电路中所爆收的冲打电流果素却不克不迭被忽略，那是果为，险些所有的电子元器件皆有其不妨通过的最大电流值，所以，正在采用电子元器件时，必须思量冲打电流所戴去的流过相闭元器件瞬间电流的最大值，冲打电流越大，对付电子元器件的央供便越下，电路的成本便会普及。

详解滤波电容的选择及计算电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。

电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10n Ｈ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢？电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么?如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少? 就算我知道SFR 值,我如何选取不同SFR值的电容值呢? 是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率电容值DIP(MHz) STM(MHz)1.0μF2.5 50.1μF8 160.01μF25 501000pF 80 160100pF 250 50010pF 800 1.6(GHz) 不过仅仅是参考而已,老工程师说主要靠经验. 更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源：/s/blog_545edca401 000ax6.html我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

详解滤波电容的选择及计算标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流越小滤波效果越好。

电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

电源滤波电容的大小，平时做设计，前级用,用于滤低频，二级用，用于滤高频，的电容作用是减小输出脉动和低频干扰，的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢电源滤波电容如何选取,掌握其精髓与方法,其实也不难1) 理论上理想的电容其阻抗随频率的增加而减少(1/jwc),但由于电容两端引脚的电感效应,这时电容应该看成是一个LC串连谐振电路,自谐振频率即器件的FSR参数,这表示频率大于FSR值时,电容变成了一个电感,如果电容对地滤波,当频率超出FSR后,对干扰的抑制就大打折扣,所以需要一个较小的电容并联对地.原因在于小电容,SFR值大,对高频信号提供了一个对地通路,所以在电源滤波电路中我们常常这样理解:大电容滤低频,小电容滤高频,根本的原因在于SFR(自谐振频率)值不同,想想为什么如果从这个角度想,也就可以理解为什么电源滤波中电容对地脚为什么要尽可能靠近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少就算我知道SFR值,我如何选取不同SFR值的电容值呢是选取一个电容还是两个电容电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略)这就引入了谐振频率的概念:ω=1/(LC)1/2在谐振频率以下电容呈容性,谐振频率以上电容呈感性.因而一般大电容滤低频波,小电容滤高频波.这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高.至于到底用多大的电容,这是一个参考电容谐振频率不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.文章来源：我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

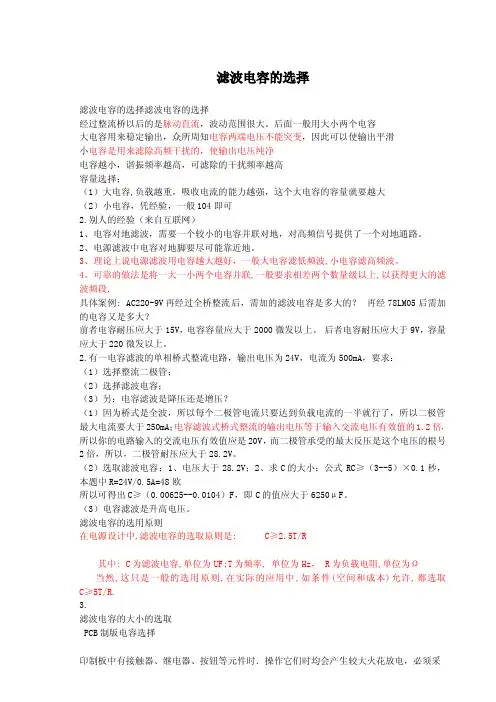

滤波电容的选择滤波电容的选择滤波电容的选择经过整流桥以后的是脉动直流，波动范围很大。

后面一般用大小两个电容大电容用来稳定输出，众所周知电容两端电压不能突变，因此可以使输出平滑小电容是用来滤除高频干扰的，使输出电压纯净电容越小，谐振频率越高，可滤除的干扰频率越高容量选择：（1）大电容,负载越重，吸收电流的能力越强，这个大电容的容量就要越大（2）小电容，凭经验，一般104即可2.别人的经验（来自互联网）1、电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好，一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.具体案例:AC220-9V再经过全桥整流后，需加的滤波电容是多大的？再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微发以上。

后者电容耐压应大于9V，容量应大于220微发以上。

2.有一电容滤波的单相桥式整流电路，输出电压为24V，电流为500mA，要求：（1）选择整流二极管；（2）选择滤波电容；（3）另：电容滤波是降压还是增压？（1）因为桥式是全波，所以每个二极管电流只要达到负载电流的一半就行了，所以二极管最大电流要大于250mA；电容滤波式桥式整流的输出电压等于输入交流电压有效值的1.2倍，所以你的电路输入的交流电压有效值应是20V，而二极管承受的最大反压是这个电压的根号2倍，所以，二极管耐压应大于28.2V。

（2）选取滤波电容：1、电压大于28.2V；2、求C的大小：公式RC≥（3--5）×0.1秒，本题中R=24V/0.5A=48欧所以可得出C≥（0.00625--0.0104）F，即C的值应大于6250μF。

（3）电容滤波是升高电压。

滤波电容的选用原则在电源设计中,滤波电容的选取原则是:C≥2.5T/R其中:C为滤波电容,单位为UF;T为频率,单位为Hz，R为负载电阻,单位为Ω当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C≥5T/R.3.滤波电容的大小的选取PCB制版电容选择印制板中有接触器、继电器、按钮等元件时．操作它们时均会产生较大火花放电，必须采用RC吸收电路来吸收放电电流。

一、什么是滤波电容安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件，通常把这种器件称其为滤波电容。

由于滤波电路要求储能电容有较大电容量。

所以，绝大多数滤波电路使用电解电容。

电解电容由于其使用电解质作为电极（负极）而得名。

电解电容的一端为正极，另一端为负极，不能接反。

正极端连接在整流输出电路的正端，负极连接在电路的负端。

在所有需要将交流电转换为直流电的电路中，设置滤波电容会使电子电路的工作性能更加稳定，同时也降低了交变脉动波纹对电子电路的干扰。

滤波电容在电路中的符号一般用“C“表示，电容量应根据负载电阻和输出电流大小来确定。

当滤波电容达到一定容量后，加大电容容量反而会对其他一些指标产生有害影响。

二、滤波电容的特点1、温升低谐波滤波器回路由电容器串联电抗器组成，在某一谐波阶次形成最低阻抗，用以吸收大量谐波电流，电容器的质量会影响谐波滤波器的稳定吸收效果，电容器的使用寿命跟温度有很大的关系，温度越高寿命越低，滤波全膜电容器具有温升低等特点，可以保证其使用寿命。

2、损耗低介质损耗角正切值（tgδ）：≤0.0003。

3、安全性符合GB、IEC标准，内部单体电容器均附装保护装置；当线路或单体电容器发生异常时，该保护装置将会立即动作，自动切断电源，以防二次灾害的发生。

附装放电电阻，可确保用电及维护保养之安全。

外壳采用钢板冲压而成，内外部涂上耐候性良好之高温烤漆安全性特高。

4、便捷性体积小且重量轻，搬运安装极为方便。

三、滤波电容的作用滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

而且对于精密电路而言，往往这个时候会采用并联电容电路［1］的组合方式来提高滤波电容的工作效果。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

滤波电容在开关电源中起著非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员十分关心的问题。

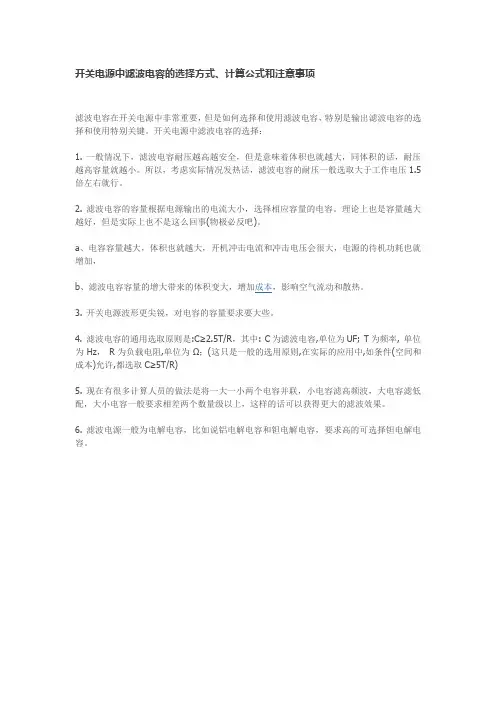

开关电源中滤波电容的选择方式、计算公式和注意事项
滤波电容在开关电源中非常重要，但是如何选择和使用滤波电容，特别是输出滤波电容的选择和使用特别关键。

开关电源中滤波电容的选择：
1. 一般情况下，滤波电容耐压越高越安全，但是意味着体积也就越大，同体积的话，耐压越高容量就越小。

所以，考虑实际情况发热话，滤波电容的耐压一般选取大于工作电压1.5倍左右就行。

2. 滤波电容的容量根据电源输出的电流大小，选择相应容量的电容。

理论上也是容量越大越好，但是实际上也不是这么回事(物极必反吧)。

a、电容容量越大，体积也就越大，开机冲击电流和冲击电压会很大，电源的待机功耗也就增加，
3. 开关电源波形更尖锐，对电容的容量要求要大些。

4. 滤波电容的通用选取原则是:C≥2.5T/R，其中: C为滤波电容,单位为UF; T为频率, 单位为Hz，R为负载电阻,单位为Ω；(这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C≥5T/R)
5. 现在有很多计算人员的做法是将一大一小两个电容并联，小电容滤高频波，大电容滤低配，大小电容一般要求相差两个数量级以上，这样的话可以获得更大的滤波效果。

6. 滤波电源一般为电解电容，比如说铝电解电容和钽电解电容，要求高的可选择钽电解电容。

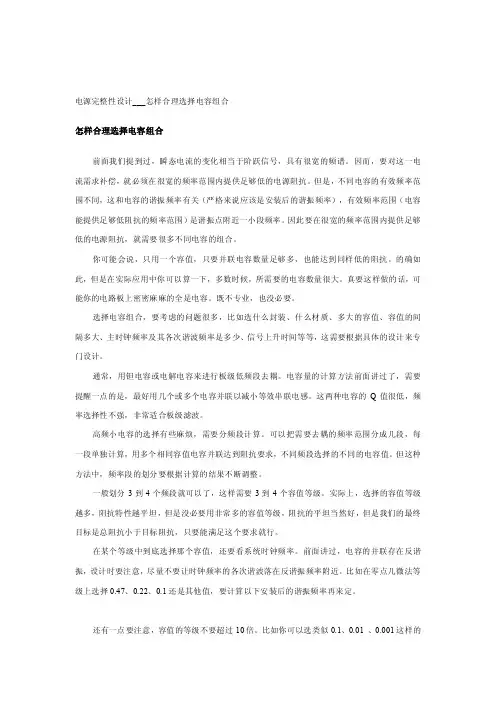

电源完整性设计___怎样合理选择电容组合怎样合理选择电容组合前面我们提到过，瞬态电流的变化相当于阶跃信号，具有很宽的频谱。

因而，要对这一电流需求补偿，就必须在很宽的频率范围内提供足够低的电源阻抗。

但是，不同电容的有效频率范围不同，这和电容的谐振频率有关（严格来说应该是安装后的谐振频率），有效频率范围（电容能提供足够低阻抗的频率范围）是谐振点附近一小段频率。

因此要在很宽的频率范围内提供足够低的电源阻抗，就需要很多不同电容的组合。

你可能会说，只用一个容值，只要并联电容数量足够多，也能达到同样低的阻抗。

的确如此，但是在实际应用中你可以算一下，多数时候，所需要的电容数量很大。

真要这样做的话，可能你的电路板上密密麻麻的全是电容。

既不专业，也没必要。

选择电容组合，要考虑的问题很多，比如选什么封装、什么材质、多大的容值、容值的间隔多大、主时钟频率及其各次谐波频率是多少、信号上升时间等等，这需要根据具体的设计来专门设计。

通常，用钽电容或电解电容来进行板级低频段去耦。

电容量的计算方法前面讲过了，需要提醒一点的是，最好用几个或多个电容并联以减小等效串联电感。

这两种电容的Q值很低，频率选择性不强，非常适合板级滤波。

高频小电容的选择有些麻烦，需要分频段计算。

可以把需要去耦的频率范围分成几段，每一段单独计算，用多个相同容值电容并联达到阻抗要求，不同频段选择的不同的电容值。

但这种方法中，频率段的划分要根据计算的结果不断调整。

一般划分3到4个频段就可以了，这样需要3到4个容值等级。

实际上，选择的容值等级越多，阻抗特性越平坦，但是没必要用非常多的容值等级，阻抗的平坦当然好，但是我们的最终目标是总阻抗小于目标阻抗，只要能满足这个要求就行。

在某个等级中到底选择那个容值，还要看系统时钟频率。

前面讲过，电容的并联存在反谐振，设计时要注意，尽量不要让时钟频率的各次谐波落在反谐振频率附近。

比如在零点几微法等级上选择0.47、0.22、0.1还是其他值，要计算以下安装后的谐振频率再来定。

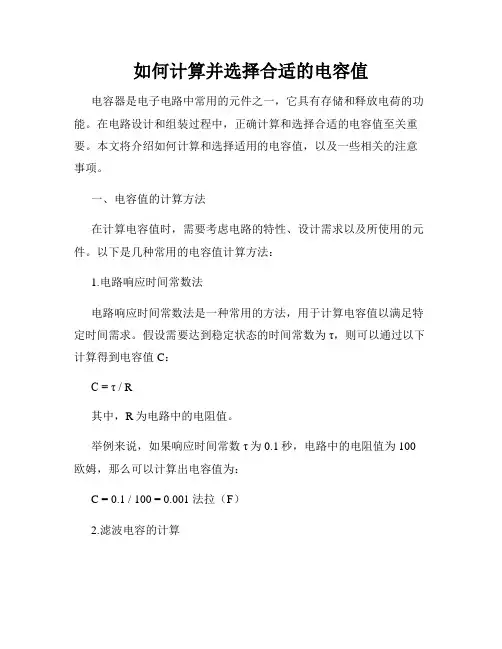

如何计算并选择合适的电容值电容器是电子电路中常用的元件之一，它具有存储和释放电荷的功能。

在电路设计和组装过程中，正确计算和选择合适的电容值至关重要。

本文将介绍如何计算和选择适用的电容值，以及一些相关的注意事项。

一、电容值的计算方法在计算电容值时，需要考虑电路的特性、设计需求以及所使用的元件。

以下是几种常用的电容值计算方法：1.电路响应时间常数法电路响应时间常数法是一种常用的方法，用于计算电容值以满足特定时间需求。

假设需要达到稳定状态的时间常数为τ，则可以通过以下计算得到电容值C：C = τ / R其中，R为电路中的电阻值。

举例来说，如果响应时间常数τ为0.1秒，电路中的电阻值为100欧姆，那么可以计算出电容值为：C = 0.1 / 100 = 0.001 法拉（F）2.滤波电容的计算在滤波电路中，电容器起到平滑和滤波电压的作用。

计算滤波电容值时，需要考虑所需的频率范围和电路的负载电流。

一种常用的方法是使用以下公式计算滤波电容值C：C = (I × t) / ΔV其中，I为负载电流，t为周期时间，ΔV为所需的电压波动范围。

举例来说，如果负载电流为0.5安培，周期时间为0.02秒，所需的电压波动范围为0.1伏特，那么可以计算出电容值为：C = (0.5 × 0.02) / 0.1 = 0.1 法拉（F）3.频率选取法在某些特定的电路设计中，需要根据所需的频率范围选择电容值。

一般来说，频率越高，所需的电容值越小。

根据具体的频率范围，可以参考电路设计手册或相关的技术资料，选择适合的电容值。

二、电容值的选择注意事项在选择电容值时，还需要考虑以下几个方面，以确保电路的正常运行：1.容差范围电容器的实际容值可能会因制造工艺和环境因素而有一定的偏差。

因此，在计算和选择电容值时，必须考虑容差范围。

通常，电容器的容差在正负10%范围内。

如果需要更高精度的电容值，可以选择具有更小容差的电容器。

2.电压额定值电容器具有一定的电压额定值，超过该值可能会导致电容器损坏或发生故障。

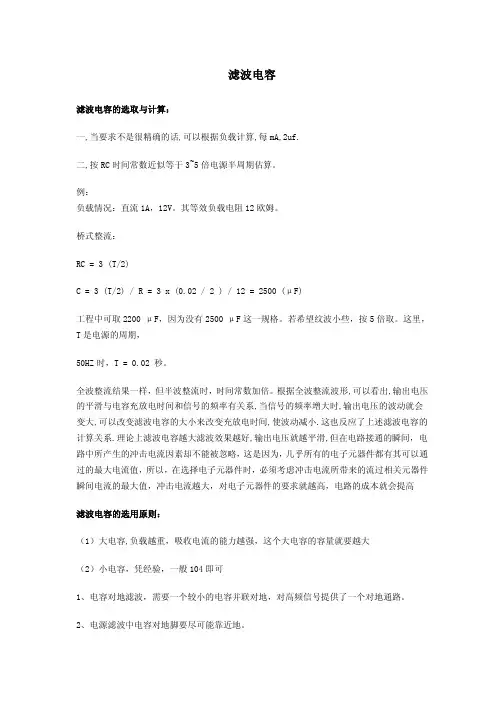

滤波电容滤波电容的选取与计算：一,当要求不是很精确的话,可以根据负载计算,每mA,2uf.二,按RC时间常数近似等于3~5倍电源半周期估算。

例：负载情况：直流1A，12V。

其等效负载电阻12欧姆。

桥式整流：RC = 3 (T/2)C = 3 (T/2) / R = 3 x (0.02 / 2 ) / 12 = 2500 (μF)工程中可取2200 μF，因为没有2500 μF这一规格。

若希望纹波小些，按5倍取。

这里，T是电源的周期，50HZ时，T = 0.02 秒。

全波整流结果一样，但半波整流时，时间常数加倍。

根据全波整流波形,可以看出,输出电压的平滑与电容充放电时间和信号的频率有关系,当信号的频率增大时,输出电压的波动就会变大,可以改变滤波电容的大小来改变充放电时间,使波动减小.这也反应了上述滤波电容的计算关系.理论上滤波电容越大滤波效果越好,输出电压就越平滑,但在电路接通的瞬间，电路中所产生的冲击电流因素却不能被忽略，这是因为，几乎所有的电子元器件都有其可以通过的最大电流值，所以，在选择电子元器件时，必须考虑冲击电流所带来的流过相关元器件瞬间电流的最大值，冲击电流越大，对电子元器件的要求就越高，电路的成本就会提高滤波电容的选用原则：（1）大电容,负载越重，吸收电流的能力越强，这个大电容的容量就要越大（2）小电容，凭经验，一般104即可1、电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好，一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.具体案例:一、 AC220-9V再经过全桥整流后，需加的滤波电容是多大的？ 再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微发以上。

后者电容耐压应大于9V，容量应大于220微发以上。

滤波电容的选择
在信号电缆上使用电容滤波时，一个重要的参数是滤波器的截止频率（电容的容量），最好的方法是通过试验的方法确定，但是在设计初期要对此参数有个大概的估计，然后在调试的时候依此为基准进行微调，电容取值的具体步骤如下：
1.估算要滤波的导线的总阻抗R，这个值为源端阻抗R源与负载端阻抗R负载的
并联值。

2. 确定需要通过的信号的最高频率f 。

3. 不引起明显信号失真的最大电容量C为：
C = 100 /（f R）（nf）
式中，f 的单位为MHz，R为Ω。

4. 如果被滤波导线中传输的是脉冲信号，则最高频率由脉冲的上升时间tr决
定，
允许的最大电容量为：
C = 0.3 tr / R
式中，如果tr 的单位是ns，则C的单位是nf，如果tr 的单位是ps，则C
的单位是pf。

5. 如果允许脉冲信号有一定失真（延长上升沿时间、脉冲拐角变圆），则电容量
可以为计算值的3倍。

因此，在实践中，可以选择比计算出的电容量值大的标准电容量值。

6. 如果干扰频率离信号频率很近，则需要使用高阶滤波器（T或π）。

7. 确定工作电压和应承受的浪涌电压。

8. 选择适当的电容器或滤波器，一般情况下电容量的偏差不是主要问题，但是
在平衡电路中，电容量的偏差会导致电路失去平衡。

9. 照电磁干扰滤波器的制作原则安装电容器。

10. 确认是否在一个区域中的导线全部有滤波，一根不滤，也会造成整体性能
下降。

开关电源滤波电容容量计算
开关电源是一种常见的电源供应方式，广泛应用于各种电子设备中。

为了保证开关电源输出的直流电稳定，必须对其进行滤波处理。

而滤波电容作为滤波电路中的重要组成部分，起到了平滑电流的作用。

那么，如何计算开关电源滤波电容的容量呢？
我们需要明确开关电源滤波电容的主要作用是平滑电流，将脉动电流转换为稳定的直流电流。

滤波电容的容量越大，其存储电荷的能力越强，对电流的平滑效果也就越好。

计算滤波电容的容量需要考虑以下几个因素：
1. 输出电流需求：首先需要确定开关电源的输出电流需求。

不同的电子设备对电流的需求是不同的，因此滤波电容的容量也会有所差异。

2. 输出电压波动：开关电源输出的直流电压会存在一定的波动，滤波电容的容量需要足够大，以便能够平衡这种波动，使输出电压更加稳定。

3. 脉动电流频率：开关电源输出的脉动电流频率通常是开关频率的倍数，滤波电容的容量需要根据脉动电流的频率来选择，以确保滤波效果良好。

综合考虑以上因素，可以使用以下公式来计算滤波电容的容量：
C = (I * ΔV) / (f * ΔV)
其中，C表示滤波电容的容量，单位为法拉(F)；I表示输出电流需求，单位为安培(A)；ΔV表示输出电压波动的允许范围，单位为伏特(V)；f表示脉动电流的频率，单位为赫兹(Hz)。

需要注意的是，以上公式仅为一个大致的计算公式，实际应用中还需要考虑其他因素的影响，如开关电源的工作环境、散热条件等。

计算开关电源滤波电容的容量需要考虑输出电流需求、输出电压波动、脉动电流频率等因素，并使用相应的公式进行计算。

通过合理选择滤波电容的容量，可以提高开关电源的工作效果，保证电子设备的正常运行。

滤波电容计算
滤波电容计算
一、滤波电容的作用
滤波电容是电子产品设计中保护电子元件免受外部干扰和感应
干扰的关键部件之一，其主要作用是将抗干扰的直流电源与负载相隔离。

通常，电容可以将直流电源与负载之间的干扰滤除，并可以稳定直流电源、增强电源电容补偿电容，以及减少电源电压的漂移等。

同时，滤波电容还可以减少电路所产生的噪声，消除对设备造成的不良影响，保护电子元件免受外界现象。

二、滤波电容的选取
1、计算滤波电容的计算公式
滤波电容的计算公式：
C＝R*I/V
其中，C为滤波电容值，R为电路的衰减系数，I为电路中的电流，V为电路的电压变化率。

2、滤波电容的选取原则
（1）电压的要求：电容最低电压应大于电路最大工作电压，以满足电路功能要求；
（2）电流的要求：滤波电容的电流大小要求不高，其最大工作电流不建议超过电容额定电流90%；
3、滤波电容的常用参数
滤波电容的常用参数主要包括电容值、最大工作电压、损耗因数、
最大工作电流、温度范围等。

滤波电容大小计算公式与选择滤波电容大小计算公式桥式整流电路的滤波电容取值在工程设计中，一般由两个切入点来计算。

一是根据电容由整流电源充电与对负载电阻放电的周期，再乘上一个系数来确定的，另一个切入点是根据电源滤波输出的波纹系数来计算的，无论是采用那个切入点来计算滤波电容都需要依据桥式整流的最大输出电压和电流这两个数值。

通常比较多的是根据电源滤波输出波纹系数这个公式来计算滤波电容。

C≥0.289/{f×（U/I）×ACv}C，是滤波电容，单位为F。

0.289，是由半波阻性负载整流电路的波纹系数推演来的常数。

f，是整流电路的脉冲频率，如50Hz交流电源输入，半波整流电路的脉冲频率为50Hz，全波整流电路的脉冲频率为100Hz。

单位是Hz。

U，是整流电路最大输出电压，单位是V。

I，是整流电路最大输出电流，单位是A。

ACv，是波纹系数，单位是%。

例如，桥式整流电路，输出12V，电流300mA，波纹系数取8%，滤波电容为：C≥0.289/{100Hz×（12V/0.3A）×0.08}滤波电容约等于0.0009F，电容取1000uF便能满足基本要求。

电源滤波电容大小的计算方法C=Q/U----------Q=C*UI=dQ/dt---------I=d（C*U）/dt=C*dU/dtC=I*dt/dU从上式可以看出，滤波电容大小与电源输出电流和单位时间电容电压变化率有关系，且输出电流越大电容越大，单位时间电压变化越小电容越大我们可以假设，单位时间电容电压变化1v（dV＝1）（可能有人说变化也太大了吧，但想下我们一般做类似lm886的时候用的电压是30v左右，电压下降1v，电压变化率是96.7％，我认为不算小了，那如果您非认为这个值小了，那你可以按照你所希望的值计算一下，或许你发现你所需要的代价是很大的），则上式变为C＝I*dt。

那么我们就可以按照一个最大的猝发大功率信号时所需要的电流和猝发时间来计算我们所需要的最小电容大小了，以lm3886为例，它的最大输出功率是125W，那么我么可以假设需要电源提供的最大功率是150W，则电源提供的最大电流是I＝150/（30+30）=2.5A（正负电源各2.5A），而大功率一般是低频信号，我们可以用100Hz信号代替，则dt＝1/100＝0.01s，带上上式后得到C＝2.5×0.01＝0.025＝25000uF。

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来它在高频充放电时内阻较大，等效电感较高。

而较高的温度将使电容内部的电解液气化，电容内0.1u，用于滤高频，4.7uF100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢？电源滤波电容如何选取,掌握其精髓与方法,其实也不难1)FSR参数,这表示频率大于FSR值时,FSR后,对干扰的抑制就大打折扣,,SFR值大,对高频信号提供了一个对地通路,,小电容滤高频,根本的原因在于SFR(自谐振频率)近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少?就算我知道SFR值,我如何选取不同SFR值的电容值呢?是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

一、一般是选择滤波电容在电路中的容抗(按需要滤除的杂波的基波频率计)，是相应电路中负载电阻的(1/15左右)。

例如：电压24V、电流2A的电源中，负载电阻是12Ω，单相整流后的基波是100Hz，容抗应该在0.8Ω左右。

Xc=1/(2πfC)C选2000μF。

二、滤波电容的选择经过整流桥以后的是脉动直流，波动范围很大。

后面一般用大小两个电容大电容用来稳定输出，众所周知电容两端电压不能突变，因此可以使输出平滑小电容是用来滤除高频干扰的，使输出电压纯净电容越小，谐振频率越高，可滤除的干扰频率越高容量选择：（1）大电容,负载越重，吸收电流的能力越强，这个大电容的容量就要越大（2）小电容，凭经验，一般104即可2.别人的经验（来自互联网）1、电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理论上说电源滤波用电容越大越好，一般大电容滤低频波,小电容滤高频波。

4、可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.具体案例: AC220-9V再经过全桥整流后，需加的滤波电容是多大的？再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微发以上。

后者电容耐压应大于9V，容量应大于220微发以上。

2.有一电容滤波的单相桥式整流电路，输出电压为24V，电流为500mA，要求：（1）选择整流二极管；（2）选择滤波电容；（3）另：电容滤波是降压还是增压？（1）因为桥式是全波，所以每个二极管电流只要达到负载电流的一半就行了，所以二极管最大电流要大于250mA；电容滤波式桥式整流的输出电压等于输入交流电压有效值的1.2倍，所以你的电路输入的交流电压有效值应是20V，而二极管承受的最大反压是这个电压的根号2倍，所以，二极管耐压应大于28.2V。

（2）选取滤波电容：1、电压大于28.2V；2、求C的大小：公式RC≥（3--5）×0.1秒，本题中R=24V/0.5A=48欧所以可得出C≥（0.00625--0.0104）F，即C的值应大于6250μF。

电容滤波的计算方法及电源滤波电容选用技巧电容滤波是一种常见的电力电子滤波电路，用于减小电源中的脉动电压。

在电源中添加一个电容器，可以通过存储能量的方式将脉动电压平滑化，从而提供稳定的直流电源。

本文将介绍电容滤波的计算方法和电源滤波电容选用技巧。

首先，我们需要了解电容滤波的原理。

在一个整流电路中，电容滤波电路的主要部分是一个电容器和负载电阻。

当交流电源输入经过整流后，得到的直流电压存在脉动。

这时通过将电容器连接到输出端，在充电-放电周期内，电容器的电压会随着时间逐渐增加，这样就可以减小输出电压的脉动。

要计算电容器的容值，我们首先需要确定电容器的放电时间常数。

放电时间常数代表了电容器在放电时所需的时间，是一个重要的参考指标。

通常情况下，放电时间常数应该小于整个周期的时间，以确保电容器能够在周期内完全放电。

放电时间常数的计算公式如下：τ=R*C其中，τ为放电时间常数，R为负载电阻的阻值，C为电容器的电容值。

接下来，我们需要根据系统的需求来确定电容器的容值。

一般来说，电容器的容值越大，脉动电压越小，但是成本和尺寸也会增加。

所以在选用电容器时需要权衡这些因素。

一般情况下，可以按照以下步骤选择电容器的容值：1.确定对输出电压脉动的要求。

根据设计要求，确定允许的输出电压脉动范围。

2.根据最大负载电流和输出电压脉动的要求，计算电容器的容值。

可以使用以下公式进行计算：C=I/(ΔV*f)其中，C为电容器的容值，I为负载电流的峰值，ΔV为输出电压脉动的允许范围，f为电源频率。

3.根据计算结果选择合适的商用电容器，注意商用电容器的标称容值通常有一定的误差，因此要选取稍大于所计算出的容值的电容器。

需要注意的是，电容器的有效值与其标称容值之间存在一个关系。

电容器的有效值是指在给定频率下的等效电流波动值，与电容器的容值和频率有关。

一般来说，频率越高，电容器的有效值越小，因此选用电容器时要根据实际工作频率来选择。

另外，还需要注意电容器的寿命和可靠性。

电源滤波电容的选择与计算电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

电容滤波属电压滤波，是直接储存脉动电压来它在高频充放电时内阻较大，等效电感较高。

而较高的温度将使电容内部的电解液气化，电容内0.1u，用于滤高频，4.7uF100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率.采用电容滤波设计需要考虑参数：ESRESL耐压值谐振频率那么如何选取电源滤波电容呢？电源滤波电容如何选取,掌握其精髓与方法,其实也不难1)FSR参数,这表示频率大于FSR值时,FSR后,对干扰的抑制就大打折扣,,SFR值大,对高频信号提供了一个对地通路,,小电容滤高频,根本的原因在于SFR(自谐振频率)近地了.2)那么在实际的设计中,我们常常会有疑问,我怎么知道电容的SFR是多少?就算我知道SFR值,我如何选取不同SFR值的电容值呢?是选取一个电容还是两个电容?电容的SFR值和电容值有关,和电容的引脚电感有关,所以相同容值的0402,0603,或直插式电容的SFR值也不会相同,当然获取SFR值的途径有两个:1)器件Datasheet,如22pf0402电容的SFR值在2G左右,2)通过网络分析仪直接量测其自谐振频率,想想如何测量S21?知道了电容的SFR值后,用软件仿真,如RFsim99,选一个或两个电路在于你所供电电路的工作频带是否有足够的噪声抑制比.仿真完后,那就是实际电路试验,如调试手机接收灵敏度时,LNA的电源滤波是关键,好的电源滤波往往可以改善几个dB.电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好.但由于引线和PCB布线原不过仅仅是参考而已,老工程师说主要靠经验.更可靠的做法是将一大一小两个电容并联,一般要求相差两个数量级以上,以获得更大的滤波频段.我看了这篇文章，也做个粗略的总结吧：1.电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路。
