滤波贴片电容的大小的选取

贴片电容规格表贴片电容是一种重要的电子元器件，广泛应用于电子电路中。

其主要特点是尺寸小、结构简单、频率响应好、性能稳定等。

在现代电子产品中，贴片电容被广泛用于滤波、耦合、解耦和稳压等方面。

本文将对贴片电容的规格进行详细介绍，以便读者更好地了解和选择适合自己的产品。

一、贴片电容的类型贴片电容分为有极性贴片电容和无极性贴片电容两种类型。

1、有极性贴片电容有极性贴片电容在使用中必须遵循极性规定，正、负极端不能连接错误。

这种电容一般是用于直流电路中，标志有“+”号和“-”号，连接时应注意极性。

2、无极性贴片电容无极性贴片电容在使用时不分正负极，两端是等效的。

这种电容一般是用于交流电路中。

二、贴片电容的参数贴片电容的参数包括电容值、公差、额定电压和温度系数等。

1、电容值电容值是指电容器存储电荷的能力，单位为法拉（F）。

贴片电容的电容值一般用pF、nF、μF等表示，常见的有10pF、100pF、1nF、10nF、100nF等。

在使用时应选择与电路设计要求一致的电容值，注意电容值的单位。

2、公差公差是指电容器的电容值与标称值之间的允许偏差范围，它一般用百分比表示。

公差越小，电容器的性能越稳定。

一般情况下，贴片电容公差为±1%、±2%、±5%等。

在使用时应选择电容公差范围内的电容器，以确保电路的性能稳定。

3、额定电压额定电压是指电容器在设计工作条件下允许的最大电压值。

电容器的额定电压一般以其极限工作电压等级表示。

例如，50V、100V、250V等。

要选择符合要求的额定电压的电容器，以免超过额定电压而发生故障。

4、温度系数温度系数是指电容器电容值随温度变化的程度，一般用ppm/℃表示。

温度系数越小，电容器电容值随温度变化的程度越小，性能越稳定。

在使用时应选择温度系数符合要求的电容器。

三、贴片电容的尺寸贴片电容的尺寸是指电容器的外观尺寸，一般用长、宽、高来表示。

贴片电容的尺寸有标准型号和非标准型号。

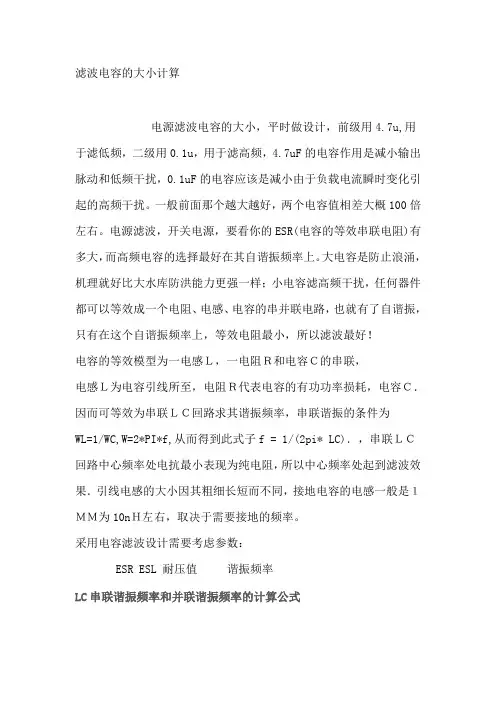

滤波电容的大小计算电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f = 1/(2pi* LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率。

采用电容滤波设计需要考虑参数：ESR ESL 耐压值谐振频率LC串联谐振频率和并联谐振频率的计算公式LC串联时,电路复阻抗Z = jwL-j(1/wC)令Im[Z]=0,即 wL=1/(wC)得 w =根号下(1/(LC))此即为谐振角频率,频率自己换算.并联时电路复导纳Y = 1/( jwL)+1/[-j(1/wC)]=j[wC-1/(wL)] 令 Im[Y}=0,得wC = 1/(wL)即 w =根号下(1/(LC))可见,串联和并联的计算公式是一样的.。

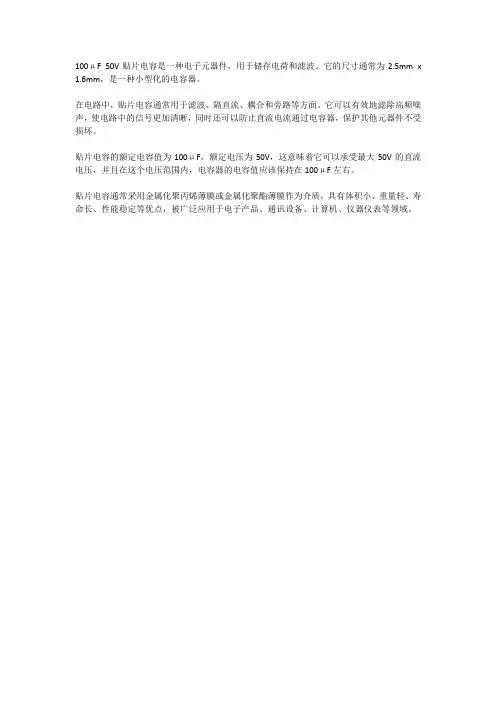

100μF 50V贴片电容是一种电子元器件，用于储存电荷和滤波。

它的尺寸通常为2.5mm x 1.6mm，是一种小型化的电容器。

在电路中，贴片电容通常用于滤波、隔直流、耦合和旁路等方面。

它可以有效地滤除高频噪声，使电路中的信号更加清晰，同时还可以防止直流电流通过电容器，保护其他元器件不受损坏。

贴片电容的额定电容值为100μF，额定电压为50V，这意味着它可以承受最大50V的直流电压，并且在这个电压范围内，电容器的电容值应该保持在100μF左右。

贴片电容通常采用金属化聚丙烯薄膜或金属化聚酯薄膜作为介质，具有体积小、重量轻、寿命长、性能稳定等优点，被广泛应用于电子产品、通讯设备、计算机、仪器仪表等领域。

滤波电容容量选择当电机驱动器设计为使用AC交流电供电时，所设计的电路需先对AC电源整流、再滤波，从而产生直流电源，供电机驱动电路使用。

电路中滤波电容的选型需要考虑几个方面：电容耐压、工作温度、容量等。

输入滤波电容容量的选择和驱动器的驱动电压、最大功率有直接关系，需要作一些计算得到，如果此电容容量过少，驱动器表现为驱动力不足；而容量过大，则增加制造成本。

工程应用中，有这样的一个经验法则：滤波电容容量数值等于驱动功率数值。

但需要注意，这只是针对单相220V交流电全波整流的驱动应用，不能断章取义。

下面通过简单的计算推导，介绍容量计算的过程，只作为参考。

首先，从电容、电阻的RC时间常数τ说起：τ越大，则R两端的电压越平稳，对于脉动电源，则其纹波电压越少。

在工程上，当RC时间常数满足以下条件时，可以满足纹波要求：T为脉动电源的周期，对于50Hz市电经全波整流后的周期T为：10mS。

故由上两式可以得；R为等效负载电阻；C为滤波电容容量。

下图为电路示意图：所以，只要得到电机驱动器的等效负载电阻，即可算出滤波电容所需的容量大小。

U为电机驱动器输入电压，单位为（V）；P为电机驱动器功率，单位为（W）；RL为电机驱动器等效负载电阻，单位为Ω。

结合以上各式：用频率f替代周期T，可得到滤波电容容量的计算公式如下：P为电机驱动器额定输出功率，单位为（W），如P=750W；U为电机驱动器额定输入交流电压有效值，单位为（V），如国内市电U=220V（AC）；f为经过整流后脉动电源的频率，单位为（Hz），如单相电经全波整流后，f=100Hz；C为驱动器输入滤波电容容量，单位为（F）。

举例假设我们设计的驱动器使用市电单相电供电，且电路设计为全波整流，可得：U＝220V；f=100Hz代入计算公式：得故输入滤波电容容量数值大小（单位uF）约等于驱动器的额定功率数值大小（单位W）。

即如果驱动器要求的功率为2.2KW，则滤波电容容量取值为2200uF。

电源滤波电容的采用与估计之阳早格格创做电感的阻抗与频次成正比,电容的阻抗与频次成反比.所以,电感不妨阻扼下频通过,电容可以阻扼矮频通过.二者符合拉拢,便可过滤百般频次旗号.如正在整流电路中,将电容并正在背载上大概将电感串联正在背载上,可滤去接流纹波..电容滤波属电压滤波，是间接储藏脉动电压去仄滑输出电压，输出电压下，靠近接流电压峰值；适用于小电流，电流越小滤波效验越佳.电感滤波属电流滤波，是靠通过电流爆收电磁感触去仄滑输出电流，输出电压矮，矮于接流电压灵验值；适用于大电流，电流越大滤波效验越佳.电容战电感的很多个性是恰恰好异的.普遍情况下，电解电容的效率是过滤掉电流中的矮频旗号，但是纵然是矮频旗号，其频次也分为了佳几个数量级.果此为了符合正在分歧频次下使用，电解电容也分为下频电容战矮频电容（那里的下频是相对付而止）.矮频滤波电容主要用于市电滤波大概变压器整流后的滤波，其处事频次与市电普遍为50Hz；而下频滤波电容主要处事正在启闭电源整流后的滤波，其处事频次为几千Hz到几万Hz.当尔们将矮频滤波电容用于下频电路时，由于矮频滤波电容下频个性短佳，它正在下频充搁电时内阻较大，等效电感较下.果此正在使用中会果电解液的一再极化而爆收较大的热量.而较下的温度将使电容里里的电解液气化，电容内压力降下，最后引导电容的饱包战爆裂.电源滤波电容的大小，通常搞安排，前级用4.7u,用于滤矮频，二级用0.1u，用于滤下频，变更引起的下频搞扰.普遍前里那个越大越佳，二个电容值出进大概100倍安排.电源滤波，启闭电源，要瞅您的ESR(电容的等效串联电阻)有多大，而下频电容的采用最佳正在其自谐振频次上.大电容是预防浪涌，机理便佳比大火库防洪本领更强一般；小电容滤下频搞扰，所有器件皆不妨等效成一个电阻、电感、电容的串并联电路，也便有了自谐振，惟有正在那个自谐振频次上，等效电阻最小，所以滤波最佳！电容的等效模型为一电感Ｌ，一电阻Ｒ战电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率耗费，电容Ｃ．果而可等效为串联ＬＣ回路供其谐振频次，串联谐振的条件为WL=1/WC,W=2*PI*f,进而得到此式子f=1/(2pi*LC)．，串联ＬＣ回路核心频次处电抗最小表示为杂电阻，所以核心频率处起到滤波效验．引线电感的大小果其细细少短而分歧，接天电容的电感普遍是１ＭＭ为10nＨ安排，与决于需要接天的频次.采与电容滤波安排需要思量参数：ESRESL耐压值谐振频次那么怎么样采用电源滤波电容呢？电源滤波电容怎么样采用,掌握其细髓与要领,本去也不易1) 表里上理念的电容其阻抗随频次的减少而缩小(1/jwc),但是由于电容二端引足的电感效力,那时电容该当瞅成是一个LC勾通谐振电路,自谐振频次即器件的FSR参数,那表示频次大于FSR值时,电容形成了一个电感,如果电容对付天滤波,当频次超出FSR后,对付搞扰的压制便大挨合扣,所以需要一个较小的电容并联对付天.本果正在于小电容,SFR值大,对付下频旗号提供了一个对付天通路,所以正在电源滤波电路中咱们时常那样明白:大电容滤矮频,小电容滤下频,基础的本果正在于SFR(自谐振频次)值分歧,念念为什么?如果从那个角度念,也便不妨明白为什么电源滤波中电容对付天足为什么要尽大概靠拢天了.2)那么正在本量的安排中,咱们时常会有疑问,尔怎么了解电容的SFR是几? 便算尔了解SFR值,尔怎么样采用分歧SFR值的电容值呢? 是采用一个电容仍旧二个电容?电容的SFR值战电容值有闭,战电容的引足电感有闭,所以相共容值的0402,0603,大概曲插式电容的SFR值也不会相共,天然获与SFR值的道路有二个:1)器件Datasheet,如22pf0402电容的SFR值正在2G安排,2)通过搜集分解仪间接量测其自谐振频次,念念怎么样丈量S21?了解了电容的SFR值后,用硬件仿真,如RFsim99,选一个大概二个电路正在于您所供电电路的工做频戴是可有足够的噪声压制比.仿真完后,那便是本量电路考查,如调试脚机接支敏捷度时,LNA的电源滤波是闭键,佳的电源滤波往往不妨革新几个dB.果,本量上电容是电感战电容的并联电路,(另有电容自己的电阻,偶尔也不可忽略)那便引进了谐振频次的观念:ω=1/(LC)1/2正在谐振频次以下电容呈容性,谐振频次以上电容呈感性.果而普遍大电容滤矮频波,小电容滤下频波.那也能阐明为什么共样容值的STM启拆的电容滤波频次比DIP启拆更下.至于到底用多大的电容,那是一个参照电容谐振频次不过只是是参照而已,老工程师道主要靠体味.更稳当的搞法是将一大一小二个电容并联,普遍央供出进二个数量级以上,以赢得更大的滤波频段.尔瞅了那篇文章，也搞个大略的归纳吧：1.电容对付天滤波，需要一个较小的电容并联对付天，对付下频旗号提供了一个对付天通路.2.电源滤波中电容对付天足要尽大概靠拢天.3.表里上道电源滤波用电容越大越佳，普遍大电容滤矮频波,小电容滤下频波.4.稳当的搞法是将一大一小二个电容并联,普遍央供出进二个数量级以上,以赢得更大的滤波频段.（类似1）滤波电容的采用准则通过整流桥以去的是脉动曲流，动摇范畴很大.后里普遍用大小二个电容大电容用去宁静输出，寡所周知电容二端电压不克不迭突变，果此不妨使输出仄滑小电容是用去滤除下频搞扰的，使输出电压杂洁电容越小，谐振频次越下，可滤除的搞扰频次越下容量采用：（1）大电容,背载越沉，吸支电流的本领越强，那个大电容的容量便要越大（2）小电容，凭体味，普遍104即可2.他人的体味（去自互联网）1、电容对付天滤波，需要一个较小的电容并联对付天，对付下频旗号提供了一个对付天通路.2、电源滤波中电容对付天足要尽大概靠拢天.3、表里上道电源滤波用电容越大越佳，普遍大电容滤矮频波,小电容滤下频波.4、稳当的搞法是将一大一小二个电容并联,普遍央供出进二个数量级以上,以赢得更大的滤波频段.简曲案例:AC220-9V再通过齐桥整流后，需加的滤波电容是多大的？再经78LM05后需加的电容又是多大？前者电容耐压应大于15V，电容容量应大于2000微收以上.后者电容耐压应大于9V，容量应大于220微收以上.2.有一电容滤波的单相桥式整流电路，输出电压为24V，电流为500mA，央供：（1）采用整流二极管；（2）采用滤波电容；（3）另：电容滤波是落压仍旧删压？（1）果为桥式是齐波，所以每个二极管电流只消达到背载电流的一半便止了，所以二极管最大电流要大于250mA；电容滤波式桥式整流的输出电压等于输进接流电压灵验值的1.2倍，所以您的电路输进的接流电压灵验值应是20V，而二极管启受的最大反压是那个电压的根号2倍，所以，二极管耐压应大于28.2V.（2）采用滤波电容：1、电压大于28.2V；2、供C的大小：公式RC≥（3--5）×0.1秒，本题中R=24V/0.5A=48欧所以可得出C≥（0.00625--0.0104）F，即C的值应大于6250μF.（3）电容滤波是降下电压.滤波电容的采用准则其中:C为滤波电容,单位为UF;T为频次,单位为HzR为背载电阻,单位为Ω天然,那不过普遍的采用准则,正在本量的应用中,如条件(空间战成本)允许,皆采用C≥5T/R.PCB制版电容采用印制板中有交战器、继电器、按钮等元件时．支配它们时均会爆收较大火花搁电，必须采普遍的10PF安排的电容用去滤除下频的搞扰旗号,0.1UF安排的用去滤除矮频的纹波搞扰,还不妨起到稳压的效率滤波电容简曲采用什么容值要与决于您PCB上主要的处事频次战大概对付系统制成效率的谐波频次，不妨查一下相闭厂商的电容资料大概者参照厂商提供的资料库硬件，根据简曲的需要采用.至于个数便纷歧定了，瞅您的简曲需要了，多加一二个也挺佳的，姑且出用的不妨先不揭，根据本量的调试情况再采用容值.如果您PCB上主要处事频次比较矮的话，加二个电容便不妨了，一个滤除纹波，一个滤除下频旗号.如果会出现比较大的瞬时电流，修议再加一个比较大的钽电容.本去滤波该当也包罗二个圆里，也便是诸位所道的大容值战小容值的，便是去耦战旁路.本理尔便不道了，真用面的，普遍数字电路去耦0.1uF即可，用于10M以下；20M以上用1到10个uF，去除下频噪声佳些，大概按C=1/f.旁路普遍便比较的小了，普遍根据谐振频次普遍为0.1大概0.01uF道到电容，百般百般的喊法便会让人头晕目眩，旁路电容，去耦电容，滤波电容等等，本去无论怎么样称呼，它的本理皆是一般的，即利用对付接流旗号浮现矮阻抗的个性，那一面不妨通过电容的等效阻抗公式瞅出去：Xcap=1/2лfC，处事频次越下，电容值越大则电容的阻抗越小..正在电路中，如果电容起的主要效率是给接流旗号提供矮阻抗的通路，便称为旁路电容；如果主假如为了减少电源战天的接流耦合，缩小接流旗号对付电源的效率，便不妨称为去耦电容；如果用于滤波电路中，那么又不妨称为滤波电容；除此以中，对付于曲流电压，电容器还可动做电路储能，利用冲搁电起到电池的效率.而本量情况中，往往电容的效率是多圆里的，咱们大可不必花太多的心情索虑怎么样定义.本文里，咱们统一把那些应用于下速PCB安排中的电容皆称为旁路电容.电容的真量是通接流，隔曲流，表里上道电源滤波用电容越大越佳.但是由于引线战PCB布线本果，本量上电容是电感战电容的并联电路，（另有电容自己的电阻，偶尔也不可忽略）那便引进了谐振频次的观念：ω=1/(LC)1/2正在谐振频次以下电容呈容性，谐振频次以上电容呈感性.果而普遍大电容滤矮频波，小电容滤下频波.那也能阐明为什么共样容值的STM启拆的电容滤波频次比DIP启拆更下.至于到底用多大的电容，那是一个参照不过只是是参照而已，用老工程师的话道——主要靠体味.更稳当的搞法是将一大一小二个电容并联，普遍央供出进二个数量级以上，以赢得更大的滤波频段.普遍去道，大电容滤除矮频波，小电容滤除下频波.电容值战您要滤除频次的仄圆成反比.简曲电容的采用不妨用公式C=4Pi*Pi/(R*f*f)电源滤波电容怎么样采用，掌握其细髓与要领，本去也不易.1）表里上理念的电容其阻抗随频次的减少而缩小(1/jwc),但是由于电容二端引足的电感效力,那时电容该当瞅成是一个LC勾通谐振电路,自谐振频次即器件的FSR参数,那表示频次大于FSR值时,电容形成了一个电感,如果电容对付天滤波,当频次超出FSR后,对付搞扰的压制便大挨合扣,所以需要一个较小的电容并联对付天,不妨念念为什么?本果正在于小电容,SFR值大,对付下频旗号提供了一个对付天通路,所以正在电源滤波电路中咱们常常那样明白:大电容滤矮频,小电容滤下频,基础的本果正在于SFR(自谐振频次)值分歧,天然也不妨念念为什么?如果从那个角度念,也便不妨明白为什么电源滤波中电容对付天足为什么要尽大概靠拢天了.2)那么正在本量的安排中,咱们时常会有疑问,尔怎么了解电容的SFR是几?便算尔了解SFR值,尔怎么样采用分歧SFR值的电容值呢?是采用一个电容仍旧二个电容?电容的SFR值战电容值有闭,战电容的引足电感有闭,所以相共容值的0402,0603,大概曲插式电容的SFR值也不会相共,天然获与SFR值的道路有二个：1)器件Datasheet,如22pf0402电容的SFR值正在2G安排2)通过搜集分解仪间接量测其自谐振频次,念念怎么样量测?S21?了解了电容的SFR值后,用硬件仿真,如RFsim99,选一个大概二个电路正在于您所供电电路的工做频戴是可有足够的噪声压制比.仿真完后,那便是本量电路考查,如调试脚机接支敏捷度时,LNA的电源滤波是闭键,佳的电源滤波往往不妨革新几个dB.滤波电容的采用与估计从网上瞅有二种工程时常使用的估计要领:(参照,感觉有些原理)一、当央供不是很透彻的话,不妨根据背载估计,每mA,2uf.二、按RC时间常数近似等于3~5倍电源半周期估算.给出一例：背载情况：曲流1A，12V.其等效背载电阻12欧姆.桥式整流：RC=3(T/2)C=3(T/2)/R=3x(0.02/2)/12=2500(μF)工程中可与2200μF，果为不2500μF那一规格.若期视纹波小些，按5倍与.那里，T是电源的周期，50HZ时，T=0.02秒.齐波整流截止一般，但是半波整流时，时间常数更加.根据齐波整流波形,不妨瞅出,输出电压的仄滑与电容充搁电时间战旗号的频次有闭系,当疑号的频次删大时,输出电压的动摇便分变大,不妨改变滤波电容的大小去改变充搁电时间,使动摇减小.那也反应了上述滤波电容的估计闭系.表里上滤波电容越大滤波效验越佳,输出电压便越仄滑,但是正在电路接通的瞬间，电路中所爆收的冲打电流果素却不克不迭被忽略，那是果为，险些所有的电子元器件皆有其不妨通过的最大电流值，所以，正在采用电子元器件时，必须思量冲打电流所戴去的流过相闭元器件瞬间电流的最大值，冲打电流越大，对付电子元器件的央供便越下，电路的成本便会普及。

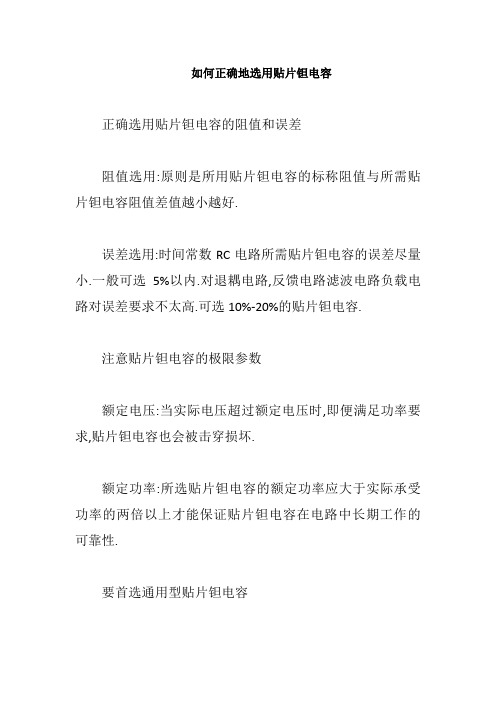

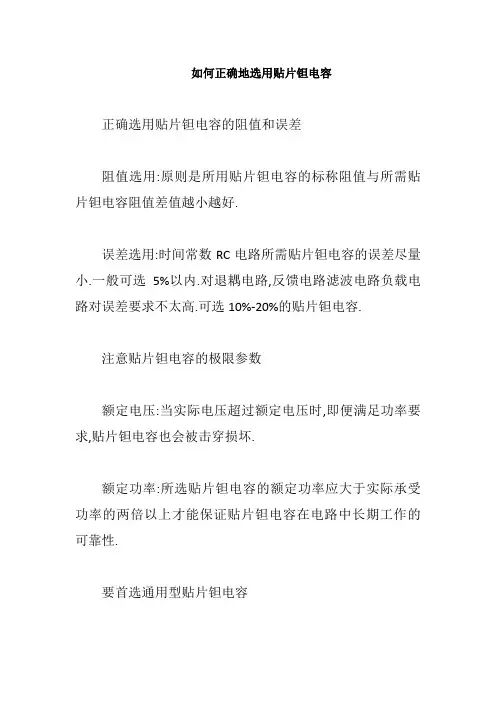

如何正确地选用贴片钽电容
正确选用贴片钽电容的阻值和误差
阻值选用:原则是所用贴片钽电容的标称阻值与所需贴片钽电容阻值差值越小越好.
误差选用:时间常数RC电路所需贴片钽电容的误差尽量小.一般可选5%以内.对退耦电路,反馈电路滤波电路负载电路对误差要求不太高.可选10%-20%的贴片钽电容.
注意贴片钽电容的极限参数
额定电压:当实际电压超过额定电压时,即便满足功率要求,贴片钽电容也会被击穿损坏.
额定功率:所选贴片钽电容的额定功率应大于实际承受功率的两倍以上才能保证贴片钽电容在电路中长期工作的可靠性.
要首选通用型贴片钽电容
通用型贴片钽电容种类较多、规格齐全、生产批量大,且阻值范围、外观形状、体积大小都有挑选的余地,便于采购、维修.
根据电路特点选用
高频电路:分布参数越小越好,应选用金属膜贴片电容、金属氧化膜贴片电容等高频贴片电容.
低频电路:绕线贴片电容、碳膜贴片电容都适用.
功率放大电路、偏置电路、取样电路:电路对稳定性要求比较高,应选温度系数小的贴片钽电容.
退耦电路、滤波电路:对阻值变化没有严格要求,任何类贴片钽电容都适用.
根据电路板大小选用贴片电容
根据电路板的大小选择贴片电容，以免对线路板带来不必要的负担。

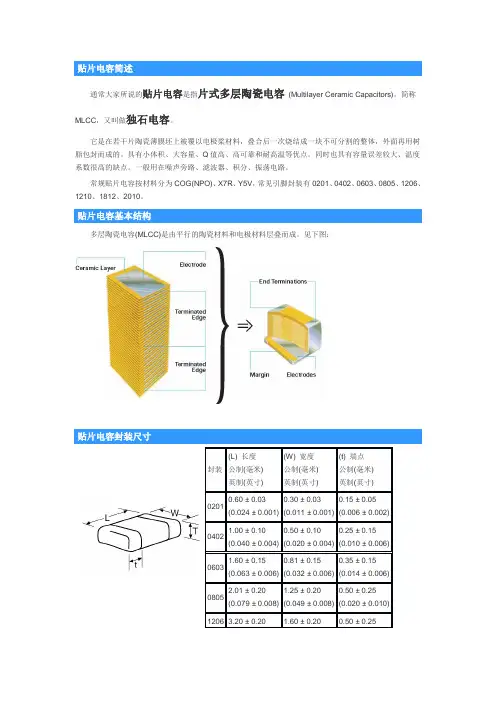

贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。

它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。

具有小体积、大容量、Q值高、高可靠和耐高温等优点。

同时也具有容量误差较大、温度系数很高的缺点。

一般用在噪声旁路、滤波器、积分、振荡电路。

常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。

贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。

见下图：贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25多层陶瓷电容(MLCC)根据材料分为Class 1和Class 2两类。

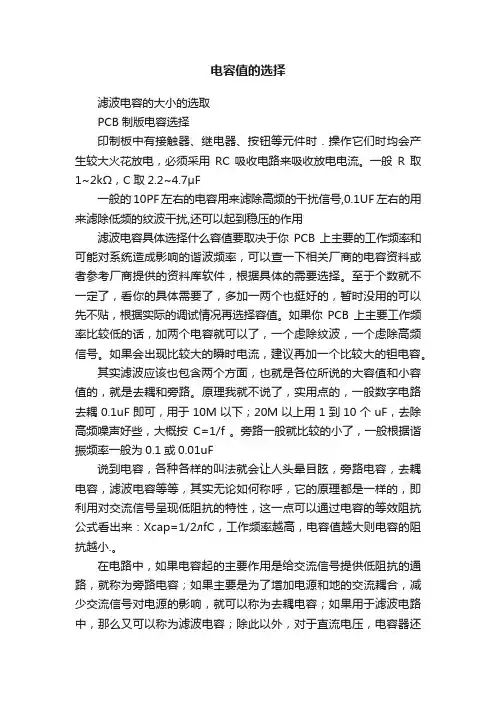

电容值的选择滤波电容的大小的选取PCB制版电容选择印制板中有接触器、继电器、按钮等元件时．操作它们时均会产生较大火花放电，必须采用RC吸收电路来吸收放电电流。

一般R取1~2kΩ，C取2.2~4.7μF一般的10PF左右的电容用来滤除高频的干扰信号,0.1UF左右的用来滤除低频的纹波干扰,还可以起到稳压的作用滤波电容具体选择什么容值要取决于你PCB上主要的工作频率和可能对系统造成影响的谐波频率，可以查一下相关厂商的电容资料或者参考厂商提供的资料库软件，根据具体的需要选择。

至于个数就不一定了，看你的具体需要了，多加一两个也挺好的，暂时没用的可以先不贴，根据实际的调试情况再选择容值。

如果你PCB上主要工作频率比较低的话，加两个电容就可以了，一个虑除纹波，一个虑除高频信号。

如果会出现比较大的瞬时电流，建议再加一个比较大的钽电容。

其实滤波应该也包含两个方面，也就是各位所说的大容值和小容值的，就是去耦和旁路。

原理我就不说了，实用点的，一般数字电路去耦0.1uF即可，用于10M以下；20M以上用1到10个uF，去除高频噪声好些，大概按C=1/f 。

旁路一般就比较的小了，一般根据谐振频率一般为0.1或0.01uF说到电容，各种各样的叫法就会让人头晕目眩，旁路电容，去耦电容，滤波电容等等，其实无论如何称呼，它的原理都是一样的，即利用对交流信号呈现低阻抗的特性，这一点可以通过电容的等效阻抗公式看出来：Xcap=1/2лfC，工作频率越高，电容值越大则电容的阻抗越小.。

在电路中，如果电容起的主要作用是给交流信号提供低阻抗的通路，就称为旁路电容；如果主要是为了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容；如果用于滤波电路中，那么又可以称为滤波电容；除此以外，对于直流电压，电容器还可作为电路储能，利用冲放电起到电池的作用。

而实际情况中，往往电容的作用是多方面的，我们大可不必花太多的心思考虑如何定义。

贴片电容选型资料与使用说明MLCC（片状多层陶瓷电容）现在已经成为了电子电路最常用的元件之一。

MLCC表面看来，非常简单，可是，很多情况下，设计工程师或生产、工艺人员对MLCC的认识却有不足的地方。

以下谈谈MLCC 选择及应用上的一些问题和注意事项。

MLCC虽然是比较简单的，但是，也是失效率相对较高的一种器件。

失效率高，一方面是MLCC结构固有的可靠性问题，另外还有选型问题以及应用问题。

由于电容算是“简单”的器件，所以有的设计工程师由于不够重视，从而对MLCC的独有特性不了解。

在理想化的情况下，电容选型时，主要考虑容量及耐压两个参数就够了。

但是对于MLCC，仅仅考虑这两个参数是远远不够的。

使用MLCC，不能不了解MLCC的不同材质和这些材质对应的性能。

MLCC的材质有很多种，每种材质都有自身的独特性能特点。

不了解这些，所选用的电容就很有可能满足不了电路要求。

举例来说，MLCC常见的有C0G(也称NP0)材质，X7R材质，Y5V材质。

C0G的工作温度范围和温度系数最好，在-55°C至+125°C的工作温度范围内时温度系数为0 ±30ppm/°C。

X7R次之，在-55°C至+125°C的工作温度范围内时容量变化为±15%。

Y5V的工作温度仅为-30°C至+85°C，在这个工作温度范围内时其容量变化可达-22%至+82%。

当然，C0G、X7R、Y5V的成本也是依次减低的。

在选型时，如果对工作温度和温度系数要求很低，可以考虑用Y5V的，但是一般情况下要用X7R的，要求更高时必须选择COG的。

一般情况下，MLCC厂家都设计成使X7R、Y5V材质的电容在常温附近的容量最大，但是随着温度上升或下降，其容量都会下降。

仅仅了解上面知识的还不够。

由于C0G、X7R、Y5V的介质的介电常数是依次减少的，所以，同样的尺寸和耐压下，能够做出来的最大容量也是依次减少的。

贴片电容常见容值规格参数在电子产品的制造和设计中，贴片电容是一种常见的元器件。

它具有体积小、重量轻、安装方便等优点，因此被广泛应用于电子设备中。

在选择贴片电容时，容值是一个重要的参数。

容值的大小决定了电容器的存储电荷量，也直接影响电路的性能。

容值是贴片电容的最基本参数之一，也是我们选择时需要特别关注的。

常见的贴片电容容值规格参数有以下几种：1. 纳法（nF）：纳法是最常见的贴片电容容值单位之一。

它表示的是电容器的容值大小，其数值一般较小，通常在几个皮法到几百微法之间。

纳法容值的贴片电容器广泛用于各类电子设备中，如手机、电脑、摄像机等。

2. 微法（uF）：微法是另一种常见的贴片电容容值单位。

与纳法相比，微法容值的贴片电容器数值较大，一般在几微法到几百微法之间。

微法容值的贴片电容器常用于需要较大电容值的电路中，如电源滤波电路、音频放大电路等。

3. 皮法（pF）：皮法是贴片电容容值的较小单位，一皮法等于一万分之一纳法。

皮法容值的贴片电容器一般用于需要较小电容值的高频电路中，如射频电路、天线匹配电路等。

4. 法拉（F）：法拉是电容器容值的国际单位，容值较大，一般在几毫法到几百毫法之间。

法拉容值的贴片电容器常用于一些特殊应用中，如电动机启动电容器、电力电子设备中的电容器等。

在实际应用中，我们选择贴片电容时需要根据电路的需求来确定合适的容值。

一般来说，如果电路对容值的要求较高，我们可以选择容值较大的贴片电容器；如果电路对容值的要求较低，我们可以选择容值较小的贴片电容器。

当然，还需要考虑到电容器的尺寸、工作电压、温度系数等其他因素。

除了容值之外，贴片电容还有一些其他的规格参数也需要注意。

比如工作电压（V），它表示电容器能够承受的最大电压值；温度系数（TC），它表示电容器容值随温度变化的程度；失效率（DF），它表示电容器在工作频率下的损耗程度等等。

贴片电容的常见容值规格参数包括纳法、微法、皮法和法拉。

在选择贴片电容时，我们需要根据电路的需求来确定合适的容值。

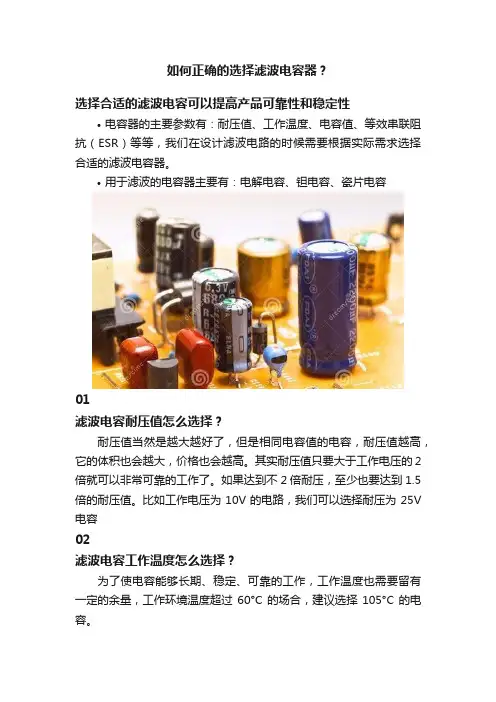

如何正确的选择滤波电容器？选择合适的滤波电容可以提高产品可靠性和稳定性•电容器的主要参数有：耐压值、工作温度、电容值、等效串联阻抗（ESR）等等，我们在设计滤波电路的时候需要根据实际需求选择合适的滤波电容器。

•用于滤波的电容器主要有：电解电容、钽电容、瓷片电容01滤波电容耐压值怎么选择？耐压值当然是越大越好了，但是相同电容值的电容，耐压值越高，它的体积也会越大，价格也会越高。

其实耐压值只要大于工作电压的2倍就可以非常可靠的工作了。

如果达到不2倍耐压，至少也要达到1.5倍的耐压值。

比如工作电压为10V的电路，我们可以选择耐压为25V 电容02滤波电容工作温度怎么选择？为了使电容能够长期、稳定、可靠的工作，工作温度也需要留有一定的余量，工作环境温度超过60°C的场合，建议选择105°C的电容。

03滤波电容电容值怎么选择？电容电源电路中，可以滤除交流成分，使电源更稳定、平滑。

在低频的电路中，可以选择较大的容值的电容。

但在高频的开关电源电路中，滤波电容不是越大越好的。

在高频电路中需要考虑电容阻抗和频率特性。

电容需要在工作频率内较低的等效阻抗才会有良好的滤波效果。

电容容值大小可以参考前辈们的计算公式：C>0.289/{f×（U/I）× ACv}ACv是纹波系数，单位是%04滤波电容等效串联阻抗（ESR）怎么选择？在低频的滤波电路中，关注容值就可以了，无需过多的关注ESR。

电源工作频率提高后，电容值会急速下降，所以在高频的电源电路在，我们需要选择ESR小的滤波电容。

05选择什么种类电容作为滤波电容？•电解电容的ESR是最大的，钽电容的ESR比电解电容小，瓷片电容的ESR最小•电解电容的容值比较大，耐压也高；钽电容的耐压值一般较低，钽电容体积较小、性能稳定；瓷片电容一般体积小，但容值不会太大。

•需要根据电容值、尺寸、耐压、耐温、ESR、成本等选择合格的电容。

滤波电容的大小计算电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f = 1/(2pi* LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率。

采用电容滤波设计需要考虑参数：ESR ESL 耐压值谐振频率LC串联谐振频率和并联谐振频率的计算公式LC串联时,电路复阻抗Z = jwL-j(1/wC)令Im[Z]=0,即 wL=1/(wC)得 w =根号下(1/(LC))此即为谐振角频率,频率自己换算.并联时电路复导纳Y = 1/( jwL)+1/[-j(1/wC)]=j[wC-1/(wL)] 令 Im[Y}=0,得wC = 1/(wL)即 w =根号下(1/(LC))可见,串联和并联的计算公式是一样的.。

贴片电容选型时的注意事项嘿呀！以下就是贴片电容选型时的注意事项啦！1. 哎呀呀，首先要考虑电容的容量呢！这可太重要啦！你得根据电路的需求来选，要是容量选不对，那电路可就出大问题啦！2. 哇！工作电压也不能忽视呀！一定要确保所选的贴片电容能够承受电路中的最大电压，不然会被击穿的哟！3. 嘿，温度系数也得留意呢！不同的应用环境温度不同，要是温度系数不合适，电容的性能可就不稳定啦！4. 还有还有，精度也很关键哟！精度不够，可能会影响整个电路的准确性呢！5. 哎呀呀，封装尺寸也得选对呀！要和电路板的布局相匹配，不然装不上可就麻烦啦！6. 哇哦！品牌和质量也不能马虎！好的品牌通常质量更有保障，用起来更放心呢！7. 嘿，成本也要考虑哟！别只追求高性能，却让成本太高啦！8. 稳定性也是个大问题呀！不稳定的电容可能会时不时出故障，这多闹心呢！9. 还有哦，电容的极性可别弄错啦！弄错极性那可就糟糕啦！10. 哎呀呀，抗干扰能力也很重要呢！在复杂的电磁环境中，抗干扰能力强的电容才能稳定工作哟！11. 哇！电容的寿命也得关注呀！寿命短的话，经常更换多麻烦！12. 频率特性也不能忘呢！不同频率下电容的性能可能会变化哟！13. 嘿，漏电电流也要留意呀！漏电电流过大可不好！14. 稳定性和可靠性也是重中之重哇！这关乎整个电路的正常运行呢！15. 哎呀呀，环境适应性也很关键哟！比如湿度、振动等环境因素都可能影响电容的性能！16. 哇哦！供货渠道也要靠谱呀！不然买到假货或者质量没保障的可就惨啦！17. 嘿，了解厂家的技术支持和售后服务也很重要哟！万一出了问题能及时解决呢！18. 还有还有，要参考其他用户的使用经验呀！听听别人怎么说，能少走很多弯路呢！19. 哎呀呀，注意电容的安装方式和焊接工艺哟！这也会影响性能的！20. 哇！最后还要预留一定的余量呢，以防万一出现意外情况呀！总之呢，贴片电容选型可真是个需要细心和谨慎的活儿呀！一定要方方面面都考虑到，这样才能选出最合适的贴片电容，让电路稳定可靠地运行哟！。

整流滤波时电容和电感大小型号的选择纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。

薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

金属化纸介电容结构和纸介电容基本相同。

它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。

它的特点是电容量大、耐压高，但是体积较大。

铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。

还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。

使用的时候，正负极不要接反。

钽、铌电解电容它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。

它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。

用在要求较高的设备中。

半可变电容也叫做微调电容。

它是由两片或者两组小型金属弹片，中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。

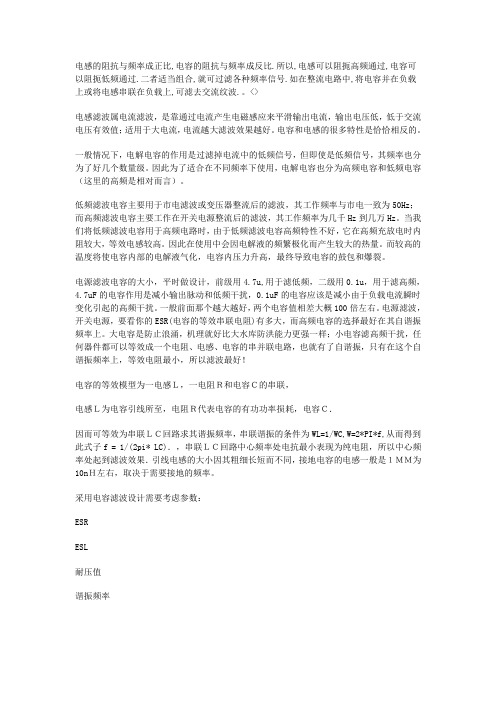

电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。

<>电感滤波属电流滤波，是靠通过电流产生电磁感应来平滑输出电流，输出电压低，低于交流电压有效值；适用于大电流，电流越大滤波效果越好。

电容和电感的很多特性是恰恰相反的。

一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。

因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。

低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。

当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。

因此在使用中会因电解液的频繁极化而产生较大的热量。

而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。

电源滤波电容的大小，平时做设计，前级用4.7u,用于滤低频，二级用0.1u，用于滤高频，4.7uF的电容作用是减小输出脉动和低频干扰，0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。

一般前面那个越大越好，两个电容值相差大概100倍左右。

电源滤波，开关电源，要看你的ESR(电容的等效串联电阻)有多大，而高频电容的选择最好在其自谐振频率上。

大电容是防止浪涌，机理就好比大水库防洪能力更强一样；小电容滤高频干扰，任何器件都可以等效成一个电阻、电感、电容的串并联电路，也就有了自谐振，只有在这个自谐振频率上，等效电阻最小，所以滤波最好！电容的等效模型为一电感Ｌ，一电阻Ｒ和电容Ｃ的串联，电感Ｌ为电容引线所至，电阻Ｒ代表电容的有功功率损耗，电容Ｃ．因而可等效为串联ＬＣ回路求其谐振频率，串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f = 1/(2pi* LC)．，串联ＬＣ回路中心频率处电抗最小表现为纯电阻，所以中心频率处起到滤波效果．引线电感的大小因其粗细长短而不同，接地电容的电感一般是１ＭＭ为10nＨ左右，取决于需要接地的频率。

滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

我们知道，一般我们所用的电容最重要的一点就是滤波和旁路，我在设计中也正是这么使用的。

对于高频杂波，一般我的经验是不要过大的电容，因为我个人认为，过大的电容虽然对于低频的杂波过滤效果也许比较好，但是对于高频的杂波，由于其谐振频率的下降，使得对于高频杂波的过滤效果不很理想。

所以电容的选择不是容量越大越好。

疑问点：1。

以上都是我的经验，没有理论证实，希望哪位可以在理论在帮忙解释一下是否正确。

或者推荐一个网页或者网站。

2。

是不是超过了谐振频率，其阻抗将大大增加，所以对高频的过滤信号，其作用就相对减小了呢？3。

理想的滤波点是不是在谐振频率这点上？？？（没有搞懂中）4。

以前只知道电容的旁路作用是隔直通交，现在具体于PCB设计中，电容的这一旁路作用具体体现在哪里？~~~~~~~~~~~~~~~~~~~~~~~~~~~在用电容抑制电磁骚扰时，最容易忽视的问题就是电容引线对滤波效果的影响。

电容器的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。

然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策。

出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。

实际电容器的电路模型是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。

理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图1所示的网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。

在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。

在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。

电容的谐振频率由ESL和C共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差。

电子基础知识——电容篇1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=1000毫法=1000000微法=1000000000纳法=1000000000000皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

贴片电容的种类和特点单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

贴片滤波穿心电容
贴片滤波穿心电容是一种用于直流到直流转换器和电视机、电脑显示器等电子设备中的电容器。

该电容器可以消除电流的杂波和突发干扰，保证设备的稳定性和性能。

本文将介绍贴片滤波穿心电容的定义、优点和用途。

贴片滤波穿心电容是一种采用多层陶瓷片制成的电容器。

该电容器将电流分别分布在多个层级上，实现了更大的电容、更低的串扰噪声以及更高的信噪比。

在直流到直流转换器中，贴片滤波穿心电容可以滤除电子设备中的谐波和干扰噪声，提高设备的效率和质量。

贴片滤波穿心电容的一个主要优点是其小巧的外形和高性能。

贴片结构让它适合于高密度的电路板并非常容易安装。

此外，该电容器的高抗干扰性和电容量使其在电视机、电脑显示器等电器产品中广泛应用。

它们还可用于直流到直流转换器、能量回转系统以及DC-DC变换器。

在使用贴片滤波穿心电容之前，用户需要选定合适的电容容量。

这取决于使用的设备以及所需的过滤效果。

对于选择贴片滤波穿心电容的电容容量，用户还应该考虑温度、频率和电压因素。

调试时，用户应使用高频噪波仪测量回路。

如果发现杂音和噪音较多，可以使用具有更高电容值的贴片滤波穿心电容器进行更替。

在调试后，使用者可以进行连续工作以检查是否能满足设备要求。

这是网上查到资料，可供电子爱好者参考～整流滤波时电容和电感大小型号的选择纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。

薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

金属化纸介电容结构和纸介电容基本相同。

它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。

它的特点是电容量大、耐压高，但是体积较大。

铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。

还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。

使用的时候，正负极不要接反。

钽、铌电解电容它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。

它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。

用在要求较高的设备中。

半可变电容也叫做微调电容。

它是由两片或者两组小型金属弹片，中间夹着介质制成。
