瓦检仪使用方法
瓦检仪使用方法
一、介绍
二、操作流程
1. 准备工作
在使用瓦检仪之前，需要进行以下准备工作：
确保瓦检仪已经连接电源，并处于正常工作状态。
准备好待检测的瓦片，清洁并放置在瓦检仪的检测区域。
2. 打开软件
在电脑上打开瓦检仪的控制软件，并进行初始化设置。
根据软件的指引，选择相应的瓦片规格和检测参数。
3. 放置瓦片
将待检测的瓦片放置在瓦检仪的检测区域，确保瓦片与仪器的光学系统保持正常接触。
4. 开始检测
软件界面上的“开始检测”按钮，瓦检仪就会开始对瓦片进行自动检测。
期间，仪器会自动调整焦距、曝光时间等参数，以获取清晰的瓦片图像。
5. 分析结果
检测完成后，软件会自动检测报告。
用户可以通过查看报告，了解瓦片的质量问题。
报告通常包括缺陷类型、位置、大小等详细信息，用户可以根据报告中的数据进行质量评估和决策。
6. 导出数据
如果需要，用户可以将检测结果导出为Excel或其他格式，以方便后续的数据分析和处理。
三、注意事项
在使用瓦检仪时，需要注意以下事项：
1. 使用前请仔细阅读瓦检仪的操作手册，了解仪器的使用要求和注意事项。
2. 在操作过程中，保持瓦检仪和被检测瓦片的清洁。
避免灰尘和污渍对检测结果的影响。
3. 如果发现仪器出现异常情况，如图像模糊、光线不稳定等，请及时联系仪器维修人员进行处理。
4. 定期进行仪器的维护和保养，包括清洁光学系统、校准焦距等。
保持仪器的正常工作状态。
四、。

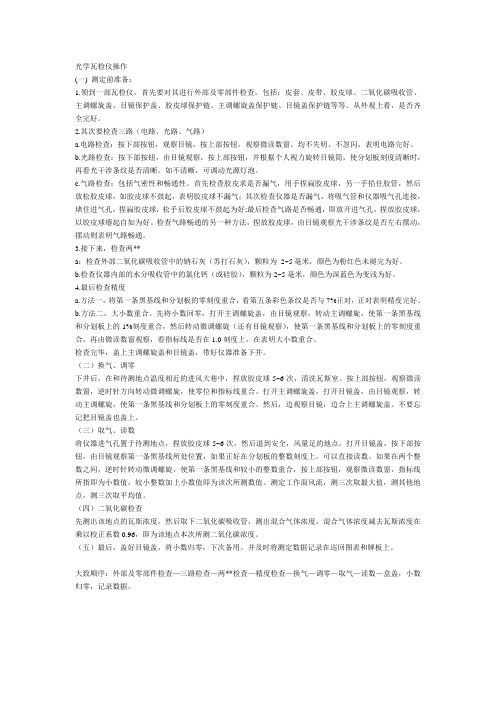

光学瓦检仪操作(一) 测定前准备：1.领到一部瓦检仪，首先要对其进行外部及零部件检查，包括：皮套、皮带、胶皮球、二氧化碳吸收管、主调螺旋盖、目镜保护盖、胶皮球保护链、主调螺旋盖保护链、目镜盖保护链等等。
从外观上看，是否齐全完好。
2.其次要检查三路（电路、光路、气路）a.电路检查：按下部按钮，观察目镜，按上部按钮，观察微读数窗。
均不失明、不忽闪，表明电路完好。
b.光路检查：按下部按钮，由目镜观察，按上部按钮，并根据个人视力旋转目镜筒，使分划板刻度清晰时，再看光干涉条纹是否清晰。
如不清晰，可调动光源灯泡。
c.气路检查：包括气密性和畅通性。
首先检查胶皮求是否漏气，用手捏扁胶皮球，另一手掐住胶管，然后放松胶皮球，如胶皮球不鼓起，表明胶皮球不漏气；其次检查仪器是否漏气，将吸气管和仪器吸气孔连接，堵住进气孔，捏扁胶皮球，松手后胶皮球不鼓起为好;最后检查气路是否畅通，即放开进气孔，捏放胶皮球，以胶皮球瘪起自如为好。
检查气路畅通的另一种方法，捏放胶皮球，由目镜观察光干涉条纹是否左右摆动，摆动则表明气路畅通。
3.接下来，检查两**a：检查外部二氧化碳吸收管中的钠石灰（苏打石灰），颗粒为2~5毫米，颜色为粉红色未褪完为好。
b.检查仪器内部的水分吸收管中的氯化钙（或硅胶），颗粒为2~5毫米，颜色为深蓝色为变浅为好。
4.最后检查精度a.方法一，将第一条黑基线和分划板的零刻度重合，看第五条彩色条纹是否与7%正对，正对表明精度完好。
b.方法二，大小数重合。
先将小数回零，打开主调螺旋盖，由目镜观察，转动主调螺旋，使第一条黑基线和分划板上的1%刻度重合，然后转动微调螺旋（还有目镜观察），使第一条黑基线和分划板上的零刻度重合，再由微读数窗观察，看指标线是否在1.0刻度上，在表明大小数重合。
检查完毕，盖上主调螺旋盖和目镜盖，带好仪器准备下井。
（二）换气、调零下井后，在和待测地点温度相近的进风大巷中，捏放胶皮球5~6次，清洗瓦斯室。
瓦检仪操作瓦检仪操作一、瓦检仪操作前准备工作简称药气干清零1、检查药品性能2、对各部分气密性进行检查3、检查干涉条纹是否清晰4、用新鲜空气清洗气室5、干涉条纹的零位调整二、各种必考气体的检测方法搞清楚一个问题：由于空气是流动的，甲烷与二氧化碳并非只存在于巷道顶部或底部，而是充满整个巷道，只是由于密度的因素分别在相应位置含量较高而已。
（1）如何测瓦斯（CH4）将橡皮管置于距离顶板0.3m处,慢慢握压吸气球7-8次,然后读数（2）如何测CO2在巷道底板0.3m处抽气测瓦斯含量,甩掉U形管(主要是甩掉测CO2吸收管),在同一地点同一位置测CH4和CO2混合气体的含量,然后从混合气体中减去瓦斯含量,乘以0.995,即为CO2的实际含量。
10%的瓦检器读数要读到小数点后两位。
使用时注意，仪器上有两个按钮，上面一个用来控制测微读数部分的照明电路；下面一个用来控制干涉系统的照明电路，即目镜的读数；任何一个按钮必须保持按住不动的状态，才可以使测微或目镜里灯光一直明亮。
侧面两个旋钮的作用，上面的微调，下面的调零用（逆时针可调零）。
三、瓦检仪读数方法首先两条黑色线（注意，黑色线黑的不是很明显，与其他线易混淆），左面的那条黑线与0%位置对齐，盯着目镜，顺时针转动测微轮，读数为往左转，转到最近的整数位，此时，最近的整数位与最左面黑线对齐。
ppm浓度(parts per million)百万分率或百万分之几，在农药应用中以往常用于表示喷洒液的浓度，即一百万份喷洒液中含农药有效成分的份数。
现根据国际规定百万分率已不再使用ppm来表示，而统一用毫克/升或毫克/立方分米来表示，mg/L(适用于液体)。
百分率指x/100，写为x%。
百万分率，为x/1000000，写为ppm，等同于(x/1 0000)%百分率=百万分率/1 0000，即百万分率除以1 0000就是百分率，因此50000PPm=5% 1%=104ppm=10000ppm百分率乘以10000就是PPM，比如，5%=5*10000PPm=50000PPm。
瓦斯检查工气体检测实际操作训练及实际操作考核指导书铁法能源公司安全技术培训中心二〇一一年一月一日前言本指导书是根据中华人民共和国安全生产行业标准（AQ）关于煤矿瓦斯检查工安全技术培训教学大纲及考核标准，并结合我培训中心实际操作教学实际制定。
本指导书制定的目的在于规范该工种的实际操作教学，规范实际操作考核的内容与方式，主要用于指导瓦斯检查工初训学员使用瓦斯气体和一氧化碳气体检测仪器的使用，也包括使用仪器的注意事项，以及简单故障的处理，并附有围绕检测仪器使用的有关瓦斯浓度必须掌握的各种规定标准。
本指导书把有关国家《煤矿安全规程》以及铁法能源公司对于不同作业地点瓦斯浓度标准纳入其中，其主要目的在于在指导学员实际操作训练中熟知不同地点瓦斯浓度标准，提高其在各种异常情况发生时的处理能力。
在本指导书中附加的铁法能源公司《瓦斯检查工安全技术操作规范》，主要是针对铁法能源公司所属矿井的瓦斯检查工，目的在于使学员在实际操作训练中熟练掌握本工种安全技术操作规程，掌握操作流程，使之更能熟练掌握瓦斯检测与一氧化碳检测的检测流程，做到达标上岗。
目录前言 (1)Ⅰ、气体检测实训室设施设备 (2)Ⅱ、气体检测实训指导书 (3)（一）光干涉式甲烷检定器使用训练 (3)（二）一氧化碳检测仪的使用训练 (8)Ⅲ、瓦斯检查工气体检测实际操作技能考核 (10)（一）实际操作考核方式 (10)（二）实际操作考核内容 (10)（三）实际操作考核指导要点 (11)（四）瓦斯检查工气体检测实际操作考核实施办法 (21)（五）瓦斯检查工气体检测实际操作考核评分细则 (22)（六）瓦斯检查工实际操作考核成绩记录表 (23)Ⅳ、气体检测实训室管理制度 (25)附件：铁法能源公司瓦斯检查工安全技术操作规程Ⅰ、实训室装备一览表气体检测实训室设施设备一览表Ⅱ、气体检测实训指导书一、光干涉式甲烷检定器使用训练（一）实训方式根据气体检测实训室的装备情况以及操作技术特点，光干涉式甲烷检定器的实训操作以每人亲自操作，教师按步骤指导的原则进行训练。
光学瓦检仪应知应会一、光学瓦斯检定器性能。
光学瓦斯检定器是利用光的干涉原理迅速而准确地测定矿井中的瓦斯和二氧化碳等有毒有害气体的浓度。
主要技术性能如下：（1）允许误差﹤3%【0～1%：±0.05%、1～4%：±0.1、4～7%：±0.2%、7～10%：±0.3%】；（2）适用温度：20±10℃；（3）按检测范围分为：10%和100%两种。
二、1、瓦检仪在使用前应做好哪些准备工作？答：1、检查药品是否失效； 2、进行气密隆检查；3、检查干涉条纹是否清晰；4、用新鲜空气清洗气室；5、干涉条纹零位调整。
2、具体准备工作：（1）检查药品是否失效。
钠石灰由粉红色变为淡黄色为失效，用来吸收二氧化碳；无水氯化钙变成糊状为失效，蓝色硅胶变为淡粉色或透明、白色为失效，用来吸收水分；装药粒度为3～5mm。
（2）气密性检查。
A、检查气球本身的漏气：折堵胶管，挤压气球将气排出一分钟不起为合格；B、检查仪器本身漏气：用手指将入气口堵严，另一手挤压气球将气排出一分钟不起为合格。
（3）检查干涉条纹清晰度。
按下干涉光源按钮从目镜观察，旋转目镜调整视度，使数字和干涉条纹最清晰。
（4）用新鲜空气清洗气室。
在距检测地点不远、温度和气压相差不大的进风侧，连续挤压吸气球7～8次，清洗瓦斯室。
3、仪器在井下使用前应做哪些检查工作？答：除前面五项检查外，还应进行测微刻度与分划板刻度的对应检查，以及当一条黑线对零后第五条彩带应与7%重合。
三、1、在井下巷道中如何检查瓦斯和二氧化碳？测瓦斯方法:答：把胶管口伸到巷道的顶部，挤压气球7-8次。
按电门,观察分划板上的光谱移动距离。
浓度不超过一分时,转动微动手轮,光谱基线对到零位,读出瓦斯几厘。
如光谱移动超过整分的位置时,转动微动手轮,把光谱的基准线对到整分位置,然后观察微动刻度盘,就可读出几分几厘。
测二氧化碳方法:答：测定二氧化碳时，应在距巷道的底板200～300mm位置取点。
瓦斯检查工实训教案第一章：瓦斯检查工实训概述1.1 实训目的让学生了解瓦斯检查工的基本工作内容和职责。
培养学生掌握瓦斯检查的基本原理和方法。
提高学生在实际工作中对瓦斯泄漏的应急处理能力。
1.2 实训内容瓦斯检查工的工作职责和安全生产知识。
瓦斯检测仪器的使用和维护。
瓦斯泄漏的应急处理方法。
第二章：瓦斯检查工基本知识2.1 瓦斯检查工的职责介绍瓦斯检查工的工作职责和重要性。
讲解瓦斯检查工的安全生产责任和安全操作规程。
2.2 瓦斯特性介绍瓦斯的组成、产生和危害性。
讲解瓦斯的检测方法和指标。
第三章：瓦斯检测仪器使用与维护3.1 瓦斯检测仪器介绍介绍常见的瓦斯检测仪器及其特点。
讲解瓦斯检测仪器的工作原理和使用方法。
3.2 瓦斯检测仪器维护与保养讲解瓦斯检测仪器的日常维护和保养方法。
强调瓦斯检测仪器使用中的注意事项。
第四章：瓦斯泄漏应急处理4.1 瓦斯泄漏识别与报警介绍瓦斯泄漏的识别方法和报警系统。
讲解瓦斯泄漏报警器的使用和维护。
4.2 瓦斯泄漏应急处理措施讲解瓦斯泄漏的应急处理流程和措施。
强调在瓦斯泄漏事故中的安全防护和自救互救方法。
第五章：瓦斯检查工实训操作5.1 实训操作要求介绍瓦斯检查工实训的操作要求和标准。
讲解实训操作中的注意事项和安全管理措施。
5.2 实训操作步骤讲解瓦斯检查工实训的操作步骤和技巧。
指导学生进行实际操作，并进行现场指导和安全监督。
第六章：瓦斯检查工实训安全知识6.1 瓦斯爆炸的危害分析瓦斯爆炸可能造成的后果，包括人员伤亡和财产损失。
讲解瓦斯爆炸的机理和危险性。
6.2 实训过程中的安全防护措施介绍瓦斯检查工实训过程中应采取的安全防护措施。
强调个人防护装备的使用和正确方法。
第七章：瓦斯检测技术深入讲解7.1 瓦斯检测原理深入讲解瓦斯检测的物理和化学原理。
探讨不同类型瓦斯检测仪器的检测机制。
7.2 瓦斯检测技术发展介绍瓦斯检测技术的最新发展动态。
探讨未来瓦斯检测技术的发展趋势。
第八章：实训基地瓦斯设备介绍8.1 瓦斯模拟设备介绍实训基地中的瓦斯模拟设备及其功能。
潞安职业技术学院毕业论文论文题目：光学瓦检仪及实操所属系别煤矿开采系专业班级12级矿井通风与安全姓名刘志杰学号 2012081021指导教师马啸雪撰写日期 2013 年 10月光学甲烷检测仪，是一种应用光干涉原理，测量甲烷、二氧化碳浓度的便携式仪器。
主要用于存在易燃、易爆可燃性气体混合物的工作环境中测量甲烷浓度。
及时、准确的掌握甲烷浓度是防止甲烷爆炸的有效手段。
本文通过光学瓦检仪的构造、工作原理以及井下实操的分析，提出一套井下瓦斯检测的方法，为煤矿持续安全生产提出一定的理论依据。
关键词：光学甲烷检测仪；构造；实操；1引言 (4)2光学甲烷检测仪的特点及构造 (4)2.1光学甲烷检测仪的功能和特点 (4)2.2光学甲烷检测仪的构造 (4)3光学甲烷检测仪的工作原理 (5)4光学甲烷检测仪的使用 (5)4.1使用光学甲烷检测仪前的准备工作 (5)4.2光学甲烷检测仪测定瓦斯浓度 (6)4.3光学甲烷检测仪的常见故障及排除方法 (7)5光学甲烷检测仪的实际操作 (7)5.1采煤工作面进风巷瓦斯检查管理 (7)5.2采煤工作面瓦斯检查管理 (7)5.3采煤工作面上隅角瓦斯检查管理 (8)6总论 (8)参考文献 (8)致谢 (9)1引言煤矿中含有大量的易燃、易爆气体，发生事故后会造成巨大的经济损失，甚至危及矿工的生命。
随着煤矿开采技术手段的不断延伸，安全上的隐患也越来越多，瓦斯事故在煤矿中所占的比例越来越高。
因此不把瓦斯事故控制住，就不能实现煤矿安全生产状况的稳定好转，也就无法保障煤炭工业的持续健康发展。
所以，对煤矿中的瓦斯气体进行快速、准确的检测尤为重要。
本文通过对瓦检仪的构造、工作原理以及井下实操的分析，为煤矿持续、安全生产提供一定的理论依据。
2光学甲烷检测仪的特点及构造2.1光学甲烷检测仪的功能和特点光学甲烷检测仪是用来测定甲烷浓度，也可测定其他气体（如二氧化碳等）浓度的一种仪器。
按其测量甲烷浓度的范围，分为0～10％(精度0.01％)和0～100％(精度0.1％)两种。
光干涉型甲烷测定器光干涉型甲烷测定器应用了光波的干涉原理，能够迅速、准确地测定矿山、工厂等场所的甲烷、二氧化碳等有害气体的浓度。
本仪器防爆形式：矿用本安型防爆标志：E x ibI（150℃）使用环境条件：a.温度-15℃～40℃b.湿度≤98%（40℃时）c.压力海拔≤1000m一、仪器的原理目前，我国各煤矿使用的光干涉型甲烷测定器类型很多，其中以理研18型的使用最为广泛。
我厂生产的AQG-1甲烷测定器的原理和结构是与日本理研18型瓦斯检定器一样的。
1、仪器内部的光学系统如图1所示。
由光源1发出的光经过聚光镜2后到达平面镜3，并在O点分为两部分：一部分反射，一部分折射。
第Ⅰ部分光束穿过气室5的测室，折光棱镜6将其折回穿过另侧的小室后又回到平面镜3，折射入平面镜后在其后表面（镀反射膜）反射，于O点穿出平面镜负反射棱镜7前进，经偏折后进入望远镜8；第Ⅱ部分光束折射入平面镜后在其后表面反射，然后穿过气室中央小室回到平面镜，于O〞点反射后与第1部分光束会合，一同进入望远镜，两束光的物镜的焦平面上产生白光特有的干涉现象：干涉花样中央为白纹，两旁为彩纹，眼通过目镜进行观测。
2、在静水面上投入一颗石子，水面上就会产生水波，可以明显地看出，这种水波就是一起一伏逐渐向四周传播的。
光波和水波相似，它也是一起一付地向空间传播，只是光波的起伏，我们眼睛看不见。
起伏的光波如图2，凸起的部分叫波峰、凹下的部分叫波谷。
波峰与波峰或波谷与波谷之间的距离叫波长。
留心观察在水面上投下两块石子所引起的水波，在两波所选交的区域里（图3，中间部分），有的部分水面起付不大，这是因为两个水波的波峰与波谷相遇，起着相互抵消的作用（图4）：有的部分水面上下起伏增大，这是因为两个水波的波峰与波峰及波谷与波谷相遇（图5）相互增强了。
两波相遇产生的这种现象，叫做波的干涉。
图4的情况叫作相消干涉、图5的情况叫作相长干涉。
同样的道理，我们可以使一个光源所发出的光波经过平面镜，由于镜面的反射和折射，产生两列光波，当这两列光波再次相遇在一起时就会产生干涉现象。
光学瓦检仪实训指导书实训课时：8 单次人数：15人一、实训（实验）目的1、学习光学瓦检仪的结构与工作原理。
2、掌握光学瓦检仪的使用方法。
3、会用光学瓦检仪检测瓦斯、二氧化碳两种气体的浓度。
二、必备的理论知识2.1、矿井空气中瓦斯、二氧化碳的性质与危害2.2、学习使用光学瓦检仪的意义。
众所周知，瓦斯管理是通风工作的重中之重，而瓦斯管理的重点就是瓦斯检查工作。
光学瓦检仪在全国各类煤矿应用十分广泛，使每个煤矿必备的安全仪器表之一，是检测井下有害气体的基本工具。
现在虽然有多种不同类型的瓦斯检测仪用之于井下，但经实践证明：经济、耐用、精度稳定、受人喜爱的瓦斯仪器仍使光学瓦斯检测仪。
光学瓦检仪结构比较复杂，操作程序多，读数不直观，为了避免瓦检员操作上的错误，所以要求我们必须加强培训学习，通过学习我们要了解仪器的基本结构及部件作用，从而更好地使用仪器。
2.3、光学瓦检仪概述2.3.1CJG10光干涉式甲烷测定器CJG10光干涉式甲烷测定器应用了光波的干涉原理，测定迅速、准确。
具有使用方便、维修简单、体积小、重量轻、经济、耐用等特点。
2.3.2主要用途及适用范围用于测定矿山、工厂等场所的甲烷的浓度。
2.3.3产品型号C J G 1 0 ――测定范围(0~10)% CH4光干涉甲烷测定器2.3.4使用环境条件2.3.4.1温度：（-20~40）℃2.3.4.2湿度：＜96%（25℃时）2.3.4.3工作压力：（80~110）kPa 2.3.5、CJG10光干涉式甲烷测定器构造 2.3.5.1CJG10光干涉式甲烷测定器的外部构造2.3.5.2内部结构图1仪器的内部结构1照明装置组，2聚光镜组，3平面镜组，4折光棱镜组，5反射棱镜组，6物镜组，7测微组，8目镜组，9吸收管组10气室组，11按钮组 2.3.6技术特性测量范围: (0～10)% CH 41、目镜2、微动手轮3、粗动手轮4、护盖5、目镜灯开关6、微动刻度盘灯开关7、微动刻度盘部 件 名准确度：最大允许误差：±0.30% CH4电池型号：一号碱性电池数量：一节仪器工作电压: Ui 1.5 V仪器工作电流: Ii 730 mA最高开路电压: Uo 1.6 V最大短路电流: Io 4.0 A仪器防爆型式: 矿用本安型防爆标志: ExibI2.3.7、测小数范围 0~1%2.3.8、分划板刻度：0 2 4 6 8 102.3.9 尺寸、重量外形尺寸: 215 mm×120 mm×60 mm重量: 1.8kg三、原理与说明（此处如需画图的地方尽量体现出来）1、㈠光波的产生光是以波的形式从光源向四面传播的，光波和水波相似，只是光波用眼睛看不见，凸起的部份叫波峰，凹下去的部分叫波谷。
波峰间的距离叫波长（入），不同颜色的光线其波长不同。
光线可分为红、橙、黄、绿、青、蓝、紫七色。
光有各种特性，光的干涉就是其特性之一。
所谓光的干涉，就是波长相同的两波相互产生波峰增长，或者抵消的现象。
如图示：相长干涉相消干涉两波相消的叫相消干涉，两波相加的叫相长干涉。
相消干涉及使光线亮度降低变暗，相长干涉使亮度提高。
2、工作原理仪器内部的光学系统如图2所示。
图2光学系统图由光源1发出的光经过聚光镜2后到达平面镜3，并在0点分为两部分；一部分反射，一部分折射。
第1部分光束穿过气室5的测室，折光棱镜6将其折回穿过另测的小室后又回到平面镜3，折射入平面镜后在其后表面（镀反射膜）反射，于0点穿出平面镜向反射棱镜7前进，经偏折后进入望远镜8：第2部分光束折射入平面镜后在其后表面反射，然后穿过气室中央小室回到平面镜，于0｀点反射后于第1部分光束会合，一同进入望远镜，两光束的物镜的焦平面上产生白光特有的干涉现象；干涉花样中央为白纹，两旁为彩纹，眼睛通过目镜进行观测。
四、实训设备与工具、（实验仪器）1.光学瓦检仪2.瓦斯气罐（标配）3.瓦斯检测试验操作台五、危险源辩识瓦斯检查员危险源管理卡六、实训步骤与要点（实验方法）6.1使用前的准备工作6.1.1仪器外观检查：各部件连接是否完好，连接链、海绵垫、背带、隔板、各部件按扣是否扣好，辅助管、温度计、记录本是否存在、完好。
6.1.2检查药品是否失效如果吸收管内装的氯化钙、钠石灰等药品吸收能力降低或失效，将影响测定的准确性。
可根据药品的使用时间和变化程度确定是否能继续使用。
药品颗粒大小以3~5mm为合适。
太小则粉末太多，容易进入气室：太大则药品不能充分发挥吸收力。
短的吸收管内的三块隔片就是为了使气体和药品表面充分接触而设置的。
6.1.3对各部分进行气密检查。
首先检查吸气球是否漏气：用手捏扁气球，另一手掐住胶管，然后放松气球，若气球一分钟内不胀起，则表明不漏气。
然后，检查仪器气室是否漏气：将吸气胶皮管同检定器吸气孔连接，堵住进气孔，捏扁气球，松手后球一分钟内不胀起。
最后，检查气路是否畅通：即放开进气孔，捏放吸气球，以气球能瘪起自如为好。
6.1.4检查干涉条纹是否清晰。
把电池装入仪器，按下按钮由目镜观察，旋转保护玻璃座，调整视度达到观察数字最清晰，再看干涉条纹是否清晰。
如不清晰可初步由调整灯泡的位置来改善。
检查干涉条纹是否准确，是用经验定度法检查条纹的宽度，即将第一条黑条纹中心和分划板的零位线对准，观察第五条彩带（纹）是否与7%的示值相对，不相对及要求精度不符合要求，不准使用。
6.1.5检查仪器准确度首先将微调螺旋归零。
转动主调螺旋将第一条黑基线与分划板上1%重合；转动测微手轮使测微窗读数为1%，观察第一条黑基线是否与零重合。
6.2使用光学瓦检仪测瓦斯、二氧化碳浓度6.2.1用新鲜空气清洗气室。
使用前，必须用新鲜空气冲洗瓦斯室。
（1）新鲜空气：空气未受污染的巷道，一般在井底车场或矿井总进风巷。
（2）距被测地点温差不超过10℃：这种仪器对温度的变化比较敏感，温度变化，会引起零的条纹移动（现场称为“跑正”或“跑负”）要求温度相接近的理由是；第一，不用温度的气体的折射率是不同的，因此当对零和测量地点的温度差别太大时会引起测量误差：第二。
这种仪器对于温度的变化是比较敏感的，温度的变化会引起对好零的条纹移动（“跑正”或“跑负”）。
为了减少这种误差，仪器对零和使用前的安放地点与使用地区温度相近是有实际意义的。
6.2.2干涉条件的零位调整（图4）。
第一步，按下按钮5，转动测微手轮1，使刻度盘的零位与指标线重合。
第二步，按下按钮4，转动粗动手轮2，从目镜3观察，把干涉条纹的两条黑条纹中任意一条对准分划板上的零中线，然后旋上护盖不宜再旋动，以免零位变动。
6.2.3瓦斯浓度的测定。
测定时，将联接瓦斯入口的橡皮管伸至测定地点，然后慢慢握压吸气球５～６次，挤压次数主要由橡皮管的长度决定，橡皮管越长，挤压次数越多，以仪器的瓦斯室中气体完全被置换为目的。
待测气体进入瓦斯室，由目镜中观察干涉条纹是否已移动，先读出干涉条纹在分划板上移动的条数。
例如条纹移动到3~4%之间则读取3%。
然后转动测微手轮，把对零位时所选用的那根条纹退到3%的刻线上，接着按下测微照明电路的按钮，读出刻度盘上的读数。
如果在0.24%~0.26%之间，可读为0.25%。
这时所测定的结果是；3%＋0.25%=3.25%。
测定后应把刻度盘退转到零位。
图4 仪器的使用6.2.4 二氧化碳浓度的测定。
在没有甲烷而二氧化碳很严重的矿井里，可用此仪器测定二氧化碳浓度。
此时的吸收剂不用钠石灰，为了吸收水蒸气可用氯化钙。
实际浓度应为所读得的读数乘以0.95。
在有甲烷的地方测定二氧化碳，或是在测定甲烷的同时又测定二氧化碳，就必须先测定甲烷和二氧化碳的混合浓度（不用钠石灰吸收二氧化碳，只用氯化钙吸收水蒸气），然后甩掉钠石灰附管，测定地点一般在巷道的中下部，用检查瓦斯的方法读出混合气体的浓度。
把两次测得的结果相减所得的差数再乘以0.95，既得二氧化碳的实际浓度。
例如；测得混合浓度为4%，甲烷浓度为3%，则二氧化碳浓度=（4%-3%）×0.95。
注意混合气体浓度和瓦斯浓度需在同一地点同一位置检查。
6.3仪器使用注意事项应将本仪器外壳装入用动物（牛、羊、猪）皮制作的皮套内，才允许本产品在煤矿井下使用，否则禁止在井下使用。
（严禁将本产品外壳装入塑料、人造革之类的外套之中在井下使用）。
在使用过程中不得随意更换任何形式的可充电电池代替干电池。
6.3.1测定时空气中湿度过大，会使气室玻璃上有雾产生，灰尘容易附在上面，而使干涉条纹不清晰。
因此必须用氯化钙来吸收水蒸气，必要时可在仪器外在添装一支氯化钙吸收管。
此外光源各部分接触不良，灯泡走动都会影响干涉条纹的清晰。
6.3.2所测甲烷读数比实际含量偏高，其原因可能是；钠石灰失效或吸收能力降低，把甲烷和二氧化碳的混合浓度误认为甲烷浓度（虽药品吸收能力很好，但由于颗粒过大也会引起二氧化碳的不完全吸收），或是由于盘形管已经堵塞。
如从含量高转到低的地点测定而读数偏高，其原因可能是吸气球或吸气球到气室之间漏气，进气管路堵塞或被压。
也就是前一地区进入仪器中的气体不能被第二地区气体完全置换。
所以每班应检查仪器的进出系统。
6.3.3所测甲度数比实际偏低，原因可能有以下几个；第一，气室上所装盘形管和橡皮堵头以及与空气室连接的各个接头有漏气破裂情况，使空气室中的空气不新鲜，折射率增大，而使气样室和空气室中气体折射的差降低，故读数也随着降低。
第二，气样入空，气样出口和吸气球漏气，接头不紧，使吸气能力降低，并在吸气时附近的气体渗入气样室，冲淡了要测定的气体，结果读数偏低。
第三，在准备工作地点校正零位时空气不新鲜，或空气室与气样室之间相互串气。
6.3．4只能使用本说明书中规定的电池。
6．3.5井下危险场所使用必须加动物皮质的皮合。
6.4仪器的维修6.4.1气室组的维修气室是测定部位的主要组件，应保证严格的气密性。
气样室、空气室即不能漏气又不能相互串气。
气密校验完以后，将气室包角螺钉松开，将气室玻璃垂直取下。
将气室一端放在300瓦的电炉或酒精上加热，当加热后涂上一薄层均匀的气室专用胶，再把已洗净的包角装上，放在带盖的盘里待装气室玻璃。
装气室玻璃时，用乙醇和纱布擦净，再将镜片按原位置装在气室两端，紧固各包角。
两端镜片都装完后，放在电炉或酒精灯上加热，当气室胶溶化时，用软木棒在气室玻璃上垂直地稍微用力压，使之密封。
6.4.2、测微组的维修6.4.2.1测微组电路故障测微组电路的故障有以下几点：(1)．电源插头边或连接片与测微器盖接触产生短路。
(2)．连接片焊接不牢。
会出现忽明忽暗现象。
(3)．带螺母的盖板与螺钉接触不良，主要是盖板螺钉孔边缘有漆膜造成断路现象。
6.4.2.2测微器壳盖的修理测微器测微手轮由塑料材质制成，这种材料易磨损和破碎。
更换手轮组装后旋转时要小心，各件间配合无明显晃动，松紧适度或更换新的壳。
