突出职业能力培养的《施工图识读与会审》课程设计[摘要] 本文就《施工图识读与会审》课程设计理念与思路、职业能力分析、课程目标确定、学习情境设计、教学模式设计、课程考核设计、课程设计的思考等内容进行探讨。
[关键词] 职业能力施工图识读与会审课程设计《施工图识读与会审》是建筑工程管理专业基础技能课程,是我院实行工作过程系统化的课程体系中先行开发的课程之一,课程建设人员深入学习国内外职业教育理论研究成果,并借鉴国外职业技术教育先进经验,以企业密切合作,充分研讨,课程设计突出施工图识读与审核职业能力培养,下面笔者就有关方面内容作如下探讨。
一、课程设计的理念与思路施工图识读与会审工作是工程施工过程中的第一步,施工图识读与审核技能是施工员及相关职业岗位群按图施工、按图算量、按图验收等关键职业能力的重要支撑,它贯穿工程施工的全过程。
《施工图识读与会审》直接形成施工员及相关岗位群的施工图识读、审核、会审能力,是施工技术和管理人员职业技能培养的重要组成部分。
《施工图识读与会审》课程设计致力于学生职业能力的培养,课程设计坚持以施工员及相关岗位群职业能力培养为核心,以完成工作任务的需要设计教学内容,以实际工程项目为载体设计教学情境,以校企合作为平台构建情境式学习的环境,以工地为课堂采取图物对照的教学模式,以学生为主体组织开放式的教学活动。
二、课程设计1、职业能力分析建筑工程管理专业学生的就业岗位是:施工员、质量员、及相关职业岗位群,在国家建设行业施工员及相关岗位群职业标准中,“具有熟练识读建筑工程图的能力和图纸会审能力”是其重要的要求,与此能力相关的典型工作任务有施工图抄绘、施工图识读、施工图审核、施工图会审、施工现场图纸交底等。
工作任务与职业能力2、课程目标的确定课程目标紧紧围绕工作任务的需要来确定,并融入施工员及相关职业资格标准,使学生掌握工程制识图的基本知识,具备施工图识读、审核、图纸交底的职业技能,养成严谨细致、一丝不苟的工作作风。

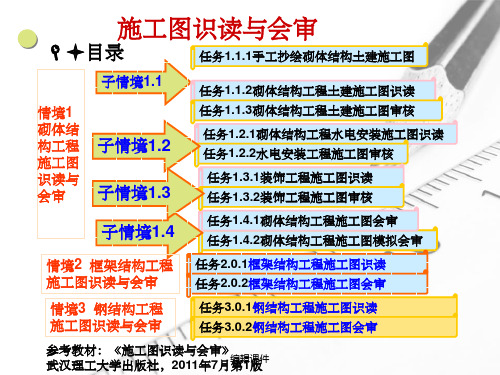

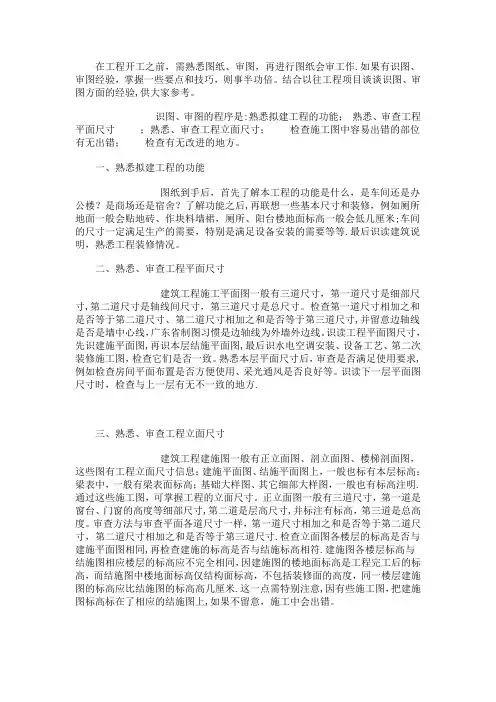

在工程开工之前，需熟悉图纸、审图，再进行图纸会审工作.如果有识图、审图经验，掌握一些要点和技巧，则事半功倍。
结合以往工程项目谈谈识图、审图方面的经验,供大家参考。
识图、审图的程序是:熟悉拟建工程的功能；熟悉、审查工程平面尺寸；熟悉、审查工程立面尺寸；检查施工图中容易出错的部位有无出错；检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后,再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等.最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方.三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明.通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符.建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米.这一点需特别注意,因有些施工图，把建施图标高标在了相应的结施图上,如果不留意，施工中会出错。
建筑工程识图、审图要点建筑工程识图、审图要点黄小健工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

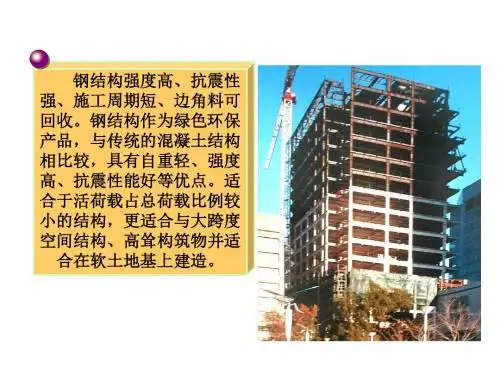

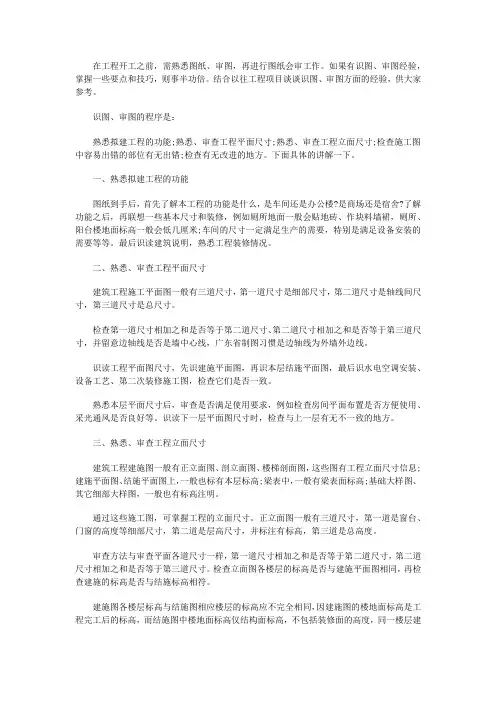

在工程开工之前，需熟悉图纸、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点和技巧，则事半功倍。
结合以往工程项目谈谈识图、审图方面的经验，供大家参考。
识图、审图的程序是：熟悉拟建工程的功能;熟悉、审查工程平面尺寸;熟悉、审查工程立面尺寸;检查施工图中容易出错的部位有无出错;检查有无改进的地方。
下面具体的讲解一下。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

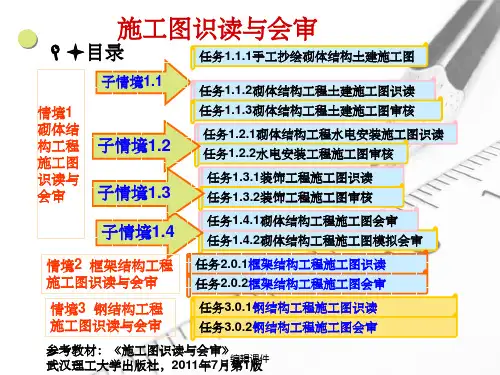

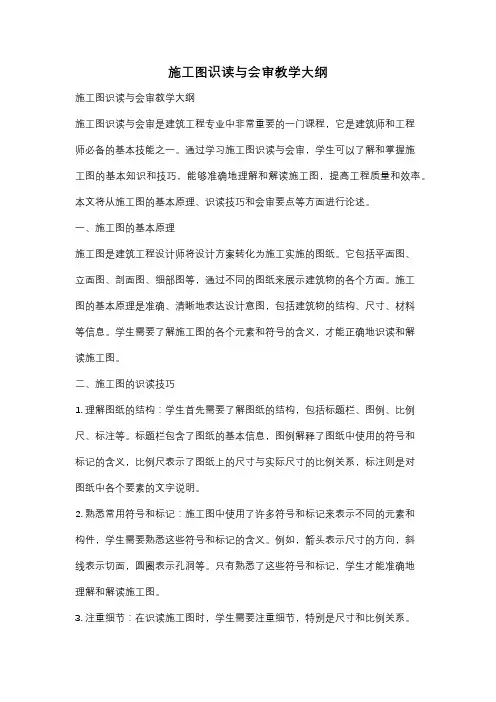

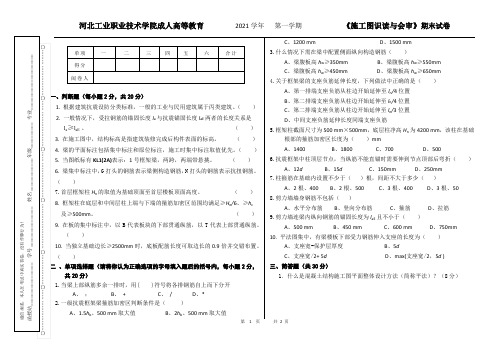

施工图识读与会审教学大纲施工图识读与会审教学大纲施工图识读与会审是建筑工程专业中非常重要的一门课程，它是建筑师和工程师必备的基本技能之一。
通过学习施工图识读与会审，学生可以了解和掌握施工图的基本知识和技巧，能够准确地理解和解读施工图，提高工程质量和效率。
本文将从施工图的基本原理、识读技巧和会审要点等方面进行论述。
一、施工图的基本原理施工图是建筑工程设计师将设计方案转化为施工实施的图纸。
它包括平面图、立面图、剖面图、细部图等，通过不同的图纸来展示建筑物的各个方面。
施工图的基本原理是准确、清晰地表达设计意图，包括建筑物的结构、尺寸、材料等信息。
学生需要了解施工图的各个元素和符号的含义，才能正确地识读和解读施工图。
二、施工图的识读技巧1. 理解图纸的结构：学生首先需要了解图纸的结构，包括标题栏、图例、比例尺、标注等。
标题栏包含了图纸的基本信息，图例解释了图纸中使用的符号和标记的含义，比例尺表示了图纸上的尺寸与实际尺寸的比例关系，标注则是对图纸中各个要素的文字说明。
2. 熟悉常用符号和标记：施工图中使用了许多符号和标记来表示不同的元素和构件，学生需要熟悉这些符号和标记的含义。
例如，箭头表示尺寸的方向，斜线表示切面，圆圈表示孔洞等。
只有熟悉了这些符号和标记，学生才能准确地理解和解读施工图。
3. 注重细节：在识读施工图时，学生需要注重细节，特别是尺寸和比例关系。
他们需要仔细观察图纸上的每一个细节，确保理解和解读的准确性。
任何一个细小的错误都可能导致工程质量的下降，因此细心和耐心是非常重要的。
三、施工图的会审要点会审是指在施工图设计和施工过程中，对设计图纸进行全面、系统的检查和审查，以确保设计的合理性和施工的可行性。
会审的目的是发现和解决设计和施工中可能存在的问题，提高工程质量和效率。
1. 检查图纸的完整性：在会审过程中，学生需要检查图纸的完整性，确保图纸上的所有要素和信息都齐全和准确。
任何一个遗漏或错误都可能导致施工过程中的问题和纠纷。
建筑图纸审图、识图、步骤与方法即要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
