浅埋大截面矩形顶管施工技术研究

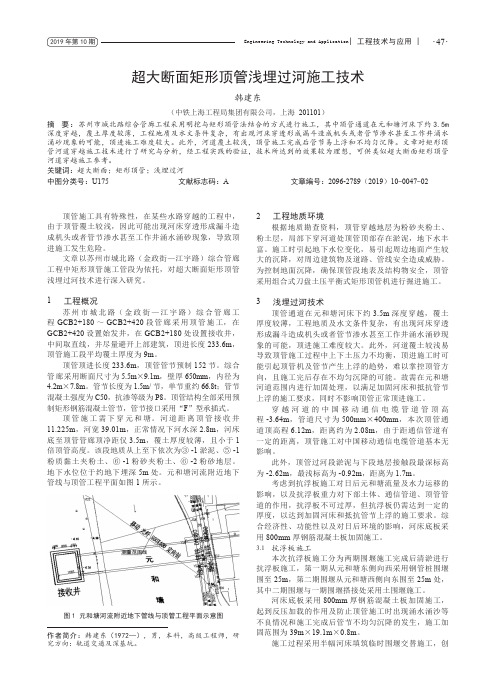

Engineering Technology and Application | 工程技术与应用 |·47·2019年第10期超大断面矩形顶管浅埋过河施工技术韩建东（中铁上海工程局集团有限公司，上海 201101）摘 要：苏州市城北路综合管廊工程采用明挖与矩形顶管法结合的方式进行施工，其中顶管通道在元和塘河床下约3.5m 深度穿越，覆土厚度较薄，工程地质及水文条件复杂，有出现河床穿透形成漏斗造成机头或者管节渗水甚至工作井涌水涌砂现象的可能，顶进施工难度较大。

此外，河道覆土较浅，顶管施工完成后管节易上浮和不均匀沉降。

文章对矩形顶管河道穿越施工技术进行了研究与分析，经工程实践的验证，技术所达到的效果较为理想，可供类似超大断面矩形顶管河道穿越施工参考。

关键词：超大断面；矩形顶管；浅埋过河中图分类号：U175 文献标志码：A 文章编号：2096-2789（2019）10-0047-02作者简介：韩建东（1972—），男，本科，高级工程师，研究方向：轨道交通及深基坑。

顶管施工具有特殊性，在某些水路穿越的工程中，由于顶管覆土较浅，因此可能出现河床穿透形成漏斗造成机头或者管节渗水甚至工作井涌水涌砂现象，导致顶进施工发生危险。

文章以苏州市城北路（金政街—江宇路）综合管廊工程中矩形顶管施工管段为依托，对超大断面矩形顶管浅埋过河技术进行深入研究。

1 工程概况苏州市城北路（金政街—江宇路）综合管廊工程GCB2+180～GCB2+420段管廊采用顶管施工，在GCB2+420设置始发井，在GCB2+180处设置接收井，中间取直线，并尽量避开上部建筑，顶进长度233.6m ，顶管施工段平均覆土厚度为9m 。

顶管顶进长度233.6m ，顶管管节预制152节。

综合管廊采用断面尺寸为5.5m ×9.1m ，壁厚650mm ，内径为4.2m ×7.8m 。

管节长度为1.5m/节，单节重约66.8t ；管节混凝土强度为C50，抗渗等级为P8。
