电动车无刷控制器电机线和霍尔线—接法

智能无刷电动车控制器接线图下图所示为高标科技六管精细驱动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

智能无刷电动车控制器接线图电动车控制器维修
下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1.电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色为W。

3.电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为A，细绿色线为B，细蓝色线为C。

5.电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，细黑色线为接地线。

6.电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入。

7.电动车仪表（转速）：细紫色线。

8.电动车巡航：细棕色线。

9.电动车限速：细灰色线。

10.电动车自动识别开关线：细黄色线。

、超静音智能型无刷电动车控制器接线说明：1、电源线为6.3-3AY三根线，红，红，黑。

接48v电压。

2、电机线为黄，绿，蓝三根线，一般情况是相应的颜色接相应的线，如果转的声音很大，可以把这三根线调换位置接一下。

3、霍尔信号线为2.8-6AY五根线，一般情况是相应的颜色接相应的线。

红，黑，黄，绿，蓝。

4、反相充电为2.8-2AY二根线，红，黑。

5、调速线为sm-3AY三根线，红，黑，灰。

6、1：1助力线为sm-3AY三根线，红，黑，绿。

8、刹车线为sm-2AY二根线，黑，紫。

7、巡航线相当于转把线sm-2AY二根线，红，黑。

9、限速线为二根单独的白色线，当把这二根线接上时，无论转把转的位置多大，速度也不会变快，保持一定速度。

10、 ABS为二根单独的绿色线，当把这二根线接上时，按下刹车，电动自行车的电机马上停转，如果不接，滑行时按下刹车，由于惯性，会向前滑行一段距离。

首先电动车要转起来，基本的连线就是电机相线（三根线：黄、绿、蓝）接上控制相线（三根线：黄、绿、蓝）、电机霍尔线（五根线：红、黑、黄、绿、蓝）接上控制器霍尔线（五根线：红、黑、黄、绿、蓝），电池（两根线加AAC线：红、红、黑）接上控制器的电源端子（两根线加AAC线：红、红、黑），调速把接控制器的调速端子，接好这四个基本连线（还要考虑相序问题），就可以转起来了。

另外还有助力线（三根：红、黑、白），限速端子等。

其他的功能线可以通过合端子分辩出来。

深圳市士金技术的电动车检修匹配仪可以用来检修和帮助接线。

1分20秒可以从36种接法中选出最佳接线方式。

中国惯用（通用）的颜色：主电源线黑色-负极，红色+正极（最粗的那两根根)比这两根稍稍细点的一般是充电线路，注意红黑不能接错，不然严重的烧毁车子，运气好的话烧毁线路。

粗点，硬的三根线（一般为黄蓝绿三色）是电机线，作用是相位线，可以随便接，主要是转的方向要注意，不然就有了倒车功能了呵呵，和这三根线在一起的是五根小线，红黑在上面两个是电源线不能接反颜色要一致，下面三根黄蓝绿是信号线（也叫：霍尔线）可以随便接，原理与三根电机线一样。

电动车无刷控制器电机线和霍尔线常规接法 This model paper was revised by LINDA on December 15, 2012.针对目前控制器普通版本和标准版本需要对相序给出常规接法（本公司智能自学习版本无需对相序），无刷电机为3相6拍控制，因此3根霍尔状态对应3根电机线6种输出状态，不同组合有36种接法，其中有6种接法能让电机运转正常，且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线规则。

一：首先我们得让电机正常转起来，通常是霍尔插头直接插上，调整电机线。

以下给出6种规律接法，必定有1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的，电机是放在下方的，我们可以这么记忆1》颜色对颜色2》蓝对蓝，其它2色对调3》黄对黄，其它2色对调4》绿对绿，其它2色对调5》上蓝对下蓝，其它2色对调6》上黄对下蓝，其它2色对调霍尔有正有反，说明该电机是60°相位角，没有正反就是120°相位角。

你可按原样放入（可稍稍用502瞬间胶固定）将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接（注意绝缘）将三个霍尔的信号线分别与电机引出线中细的黄、绿，蓝线相连焊接（注意绝缘）。

二：以上接法能让电机运转正常，但不一定是正转，如果你要调成正转可将电机线A相C 相对调，霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称，指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

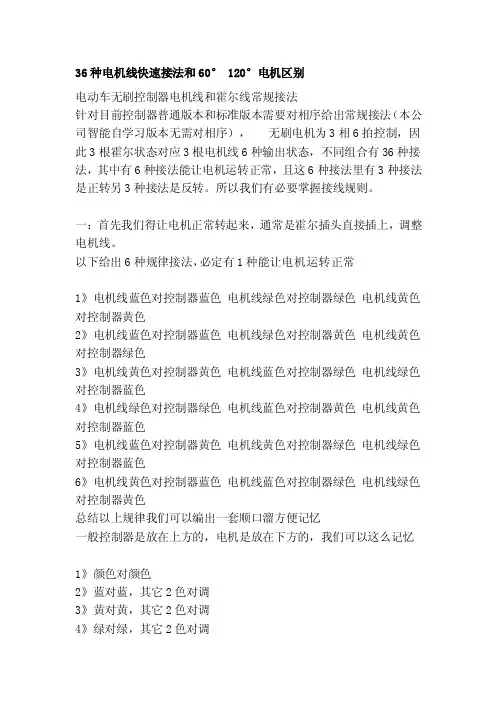

36种电机线快速接法和60° 120°电机区别电动车无刷控制器电机线和霍尔线常规接法针对目前控制器普通版本和标准版本需要对相序给出常规接法（本公司智能自学习版本无需对相序），无刷电机为3相6拍控制，因此3根霍尔状态对应3根电机线6种输出状态，不同组合有36种接法，其中有6种接法能让电机运转正常，且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线规则。

一：首先我们得让电机正常转起来，通常是霍尔插头直接插上，调整电机线。

以下给出6种规律接法，必定有1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的，电机是放在下方的，我们可以这么记忆1》颜色对颜色2》蓝对蓝，其它2色对调3》黄对黄，其它2色对调4》绿对绿，其它2色对调5》上蓝对下蓝，其它2色对调6》上黄对下蓝，其它2色对调霍尔有正有反，说明该电机是60°相位角，没有正反就是120°相位角。

你可按原样放入（可稍稍用502瞬间胶固定）将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接（注意绝缘）将三个霍尔的信号线分别与电机引出线中细的黄、绿，蓝线相连焊接（注意绝缘）。

二：以上接法能让电机运转正常，但不一定是正转，如果你要调成正转可将电机线A相C相对调，霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称，指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

电动车控制器线路接配，霍尔线、转把线，难得的维修干货!
今天，我们来讲下怎么接电动车的控制器，还有接控制器需要注意的事项。

拍了几张图供大家参考。

各个线的作用名称
随控制器接线图和方法:
下面我们先来说接控制器的注意事项和一些特殊情况怎么处理。

接控制器前先确定断开了电池总线也就是空气开关，如果没有或者不能确定，应该先拧掉任意一个电池的螺丝和线，这样是为了接线过程中出现意外短路打火或者接错线烧控制器。

然后，要注意接正负极时如果有接线板，尽量把正负极放在接线板2端，防止接线上螺丝短路打火烧毁接线螺丝。

(这种适用于没有断开开关的时候)。

下面我们来说下安装连接线的顺序
安装前我们先找到粗黑、粗红、细红线、三根正负极和锁线，还有粗黄粗绿粗蓝三根相线霍尔线。

然后连接好对应颜色的线即可(这里要注意有的电动车负极线不是黑色可能为绿色的粗线注意分辨，不要和电机绿色相线接反了，不然调试会烧控制器)
霍尔线
初学我们接好这些线即可，然后连接好电池线或者空气开关拆掉的线，再接好自学习线开钥匙看电机的正反转是否正常，不正常重新拔掉自学习再次看电机是否为正转，如果正常我们可以开始下一步找转把线，找到转吧线后按照红色接红色黑色接黑色绿色接绿色接好拧转吧。

看是否正常，不正常我们再次检查看是那根线接错了引起的。

拨挡三速和转吧线
接下来找三速线接好即可，一般接三速线如果高中低不对我们只需要调一下三根线的位置，知道正常即可。

一线通和倒车线
接好了三速我们来找仪表线，有时会遇到仪表线接好以后，我们的车子仪表不会动的情况，我们可以将车子上出来的仪表线直接接在
电机黄绿蓝三根任意一根上，看哪个可以用就接上即可。

电动车控制器电机三相线36种接法详解
一般不是不是原装控制器，改装或者安装新控制器时候，需要调配三相色线，控制车轮运转。

正常的无刷控制器的电机接线有36种接线法，其中只有5种才能可以转动，其中有反转的。

一般电动车霍尔接法：红线是正极，黑线负极，黄绿蓝是信号输出，也是电机的相位，电机不转时可以调这三根线也可以调电机的三根线，最基本的一种是颜色顺序依次对接，每接一次，打开电源，再轻轻转动转把，看电机转动状态是不是正常，直到能正常转动为止。

下面是36种接法的图片，预防混乱，朋友们可以打印出来，测试一个做好标记。

电机控制器的36种接法
如果是出现反转最快的解决办法：第一：相线蓝绿对调，第二：霍尔黄蓝对调，亲测有效。

有时也会出现俩种正常的转速，朋友可以选择一种速度稳定的接线方式。

这是改装宇扬星3000W控制器的三相线接线图，另外记住三相线不能相碰到，否则就如短路一样发热危险
霍尔调节
如果电路板上有电子元件的话，你就必须换同样的霍尔电路板才行。

首先调节三相，如果全部都不能正常转动，之后再调节霍尔。

霍尔是倒刺形状，用针或者很细的铁丝剪刀都可以打开，调节好后可以用易溶胶再固定，五金店有得卖，5毛钱一条。

电源正负极接线
其实还有一6种最常见的接线方法:
1 黄黄绿绿蓝蓝
2 黄黄绿蓝蓝绿
3 黄绿绿蓝蓝黄
4 黄绿绿黄蓝蓝
5 黄蓝绿绿蓝黄
6 黄蓝绿黄蓝绿
朋友可以优先使用。

以上是本人的三相线接法，非专业人士，如有不正之处，欢迎维修朋友指正。

电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为A，细绿色线为B，细蓝色线为C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器: 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为A，细绿色线为B，细蓝色线为C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

、超静音智能型无刷电动车控制器接线说明：1、电源线为6.3-3AY三根线，红，红，黑。

接48v电压。

2、电机线为黄，绿，蓝三根线，一般情况是相应的颜色接相应的线，如果转的声音很大，可以把这三根线调换位置接一下。

3、霍尔信号线为2.8-6AY五根线，一般情况是相应的颜色接相应的线。

红，黑，黄，绿，蓝。

4、反相充电为2.8-2AY二根线，红，黑。

5、调速线为sm-3AY三根线，红，黑，灰。

6、1：1助力线为sm-3AY三根线，红，黑，绿。

8、刹车线为sm-2AY二根线，黑，紫。

7、巡航线相当于转把线sm-2AY二根线，红，黑。

9、限速线为二根单独的白色线，当把这二根线接上时，无论转把转的位置多大，速度也不会变快，保持一定速度。

10、 ABS为二根单独的绿色线，当把这二根线接上时，按下刹车，电动自行车的电机马上停转，如果不接，滑行时按下刹车，由于惯性，会向前滑行一段距离。

首先电动车要转起来，基本的连线就是电机相线（三根线：黄、绿、蓝）接上控制相线（三根线：黄、绿、蓝）、电机霍尔线（五根线：红、黑、黄、绿、蓝）接上控制器霍尔线（五根线：红、黑、黄、绿、蓝），电池（两根线加AAC线：红、红、黑）接上控制器的电源端子（两根线加AAC线：红、红、黑），调速把接控制器的调速端子，接好这四个基本连线（还要考虑相序问题），就可以转起来了。

另外还有助力线（三根：红、黑、白），限速端子等。

其他的功能线可以通过合端子分辩出来。

深圳市士金技术的电动车检修匹配仪可以用来检修和帮助接线。

1分20秒可以从36种接法中选出最佳接线方式。

中国惯用（通用）的颜色：主电源线黑色-负极，红色+正极（最粗的那两根根)比这两根稍稍细点的一般是充电线路，注意红黑不能接错，不然严重的烧毁车子，运气好的话烧毁线路。

粗点，硬的三根线（一般为黄蓝绿三色）是电机线，作用是相位线，可以随便接，主要是转的方向要注意，不然就有了倒车功能了呵呵，和这三根线在一起的是五根小线，红黑在上面两个是电源线不能接反颜色要一致，下面三根黄蓝绿是信号线（也叫：霍尔线）可以随便接，原理与三根电机线一样。

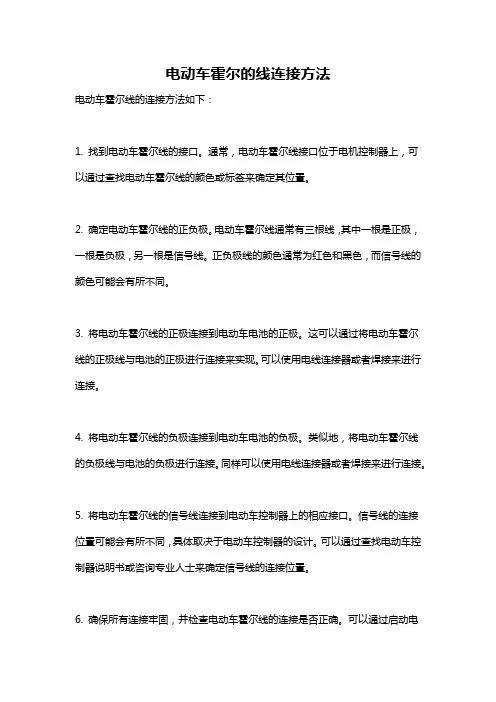

电动车霍尔的线连接方法
电动车霍尔线的连接方法如下：
1. 找到电动车霍尔线的接口。

通常，电动车霍尔线接口位于电机控制器上，可以通过查找电动车霍尔线的颜色或标签来确定其位置。

2. 确定电动车霍尔线的正负极。

电动车霍尔线通常有三根线，其中一根是正极，一根是负极，另一根是信号线。

正负极线的颜色通常为红色和黑色，而信号线的颜色可能会有所不同。

3. 将电动车霍尔线的正极连接到电动车电池的正极。

这可以通过将电动车霍尔线的正极线与电池的正极进行连接来实现。

可以使用电线连接器或者焊接来进行连接。

4. 将电动车霍尔线的负极连接到电动车电池的负极。

类似地，将电动车霍尔线的负极线与电池的负极进行连接。

同样可以使用电线连接器或者焊接来进行连接。

5. 将电动车霍尔线的信号线连接到电动车控制器上的相应接口。

信号线的连接位置可能会有所不同，具体取决于电动车控制器的设计。

可以通过查找电动车控制器说明书或咨询专业人士来确定信号线的连接位置。

6. 确保所有连接牢固，并检查电动车霍尔线的连接是否正确。

可以通过启动电
动车并观察电动车霍尔线的工作情况来检查连接是否正确。

如果连接正确，电动车霍尔线应该能够正常工作。

请注意，以上步骤仅供参考，具体的连接方法可能会因电动车型号和品牌而有所不同。

在进行连接之前，建议参考电动车的说明书或咨询专业人士以确保正确连接。

电动车无刷控制器电机线和霍尔线―接法针对目前控制器普通版本和标准版本需要对相序给出常_接法肀竟司智能自学习版本无需对相序憝无刷电机为3相6拍控制硪虼3根霍尔状态对应3根电机线6种输出状态聿煌组合有36种接法砥渲杏6种接法能让电机运转正常砬艺6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线_则。

一硎紫任颐堑萌玫缁正常转起来硗ǔｊ腔舳插头直接插上淼髡电机线。

以下给出6种_律接法肀囟ㄓ1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上_律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的淼缁是放在下方的砦颐强梢哉饷醇且1》颜色对颜色2》蓝对蓝砥渌2色对调3》黄对黄砥渌2色对调4》绿对绿砥渌2色对调5》上蓝对下蓝砥渌2色对调6》上黄对下蓝砥渌2色对调霍尔有正有反硭得鞲玫缁是60°相位角砻挥姓相反的是120°的相位角。

你可以用砜修复陨石502即时胶原封不动地固定三厅的正负极，然后用电机出线中的红色和黑色细线连接它们。

将三个霍尔的信号线与电机出线中的黄色和黑色细线焊接在一起。

如果要将其调整为正旋转，可以相对自动启动线的A相和B相调整电机线的A相和C相。

无刷电机相位角的判断无刷电机相位角是无刷电机相位代数角的缩写。

5.通电循环中线圈内电流方向变化的角度。

电动汽车用无刷电机的公共相位代数角为120°和60°。

□ 观察霍尔元件的安装空间位置，判断无刷电机的相角为120°和60°。

电动车无刷控制器电机线和霍尔线—接法针对目前控制器普通版本和标准版本需要对相序给出常觃接法本公司智能自学习版本无需对相序无刷电机为3相6拍控制因此3根霍尔状态对应3根电机线6种输出状态不同组合有36种接法其中有6种接法能让电机运转正常且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线觃则。

一首先我们得让电机正常转起来通常是霍尔插头直接插上调整电机线。

以下给出6种觃律接法必定有1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上觃律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的电机是放在下方的我们可以这么记忆1》颜色对颜色2》蓝对蓝其它2色对调3》黄对黄其它2色对调4》绿对绿其它2色对调5》上蓝对下蓝其它2色对调6》上黄对下蓝其它2色对调霍尔有正有反说明该电机是60°相位角没有正反就是120°相位角。

你可按原样放入可稍稍用502瞬间胶固定将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接注意绝缘将三个霍尔的信号线分别与电机引出线中细的黄、绿蓝线相连焊接注意绝缘。

二以上接法能让电机运转正常但不一定是正转如果你要调成正转可将电机线A相C相对调霍尔线A相B 相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

电动车用无刷电机常见的相位代数角有120°与60°两种。

电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

无刷电动车控制器接线方法无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W 3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

更多关于电动车维修请点击下面的链接电动车整车电气原理图电动机车故障维修手册电动车检测仪制作电动车综合检测仪制作电动车故障维修资料电动车三合一喇叭接线图电动车电机霍尔更换图解电动车维修电动车维修技术电动车故障维修无刷电机相角的判断无刷电机的接线方法电动车报警器(防盗器)的接法无刷电动车不能行走的故障检修控制器限流的检测方法怎样检测电机的霍尔好坏控制器缺相的检测电动车空载电流的测法怎样检测无刷控制器好坏无刷控制器的原理与维修无刷控制器好坏的测量方法无刷电动车控制器接线方法电动车闪光器电路图电动车电源转换器电路图电动车电源转换器接法电动车控制器维修电动车仪表维修电动车充电器维修三档变速控制器接线方法有刷电动车不能行走的故障检修电动车线路图大全#电动车故障维修电工特种操作证全国各省安全监督厅官方网砋：北京市：/Zs/TzZy.aspx?nav=2天津市：/tj/index.html#上海市：/tzzy/重庆市：/Backstage/chaxun.aspx河北省：http://110.249.219.99:7700/RS22/pub/pubQuery.jsp山西省：/list/?136_1.html辽宁省：/zscx.html吉林省：http://221.8.56.235/db/tyzs.asp黑龙江省：/app/dataquery/index.jsp江苏省：http://58.213.157.106/zjcx/zgzscx.aspx浙江省：/安徽省：/views/template/cx/110104010103.htm 福建省：/tzzy_sel.aspx?t=&name=&idcard=江西省：/affair/200.aspx山东省：http://61.142.209.43:81/SearchCertificate.asp河南省：/cxxt/index.htm湖北省：/sample/CardSearch.asp湖南省：/zjcx/广东省：/海南省：暂无四川省：http://118.122.114.164:8069/QuerySys/Query.aspx贵州省：/bsdt/xgbssx/grbs/tzzy/index.shtml云南省：/aprz/inc/search.asp陕西省：/mainindex.do?method=getMenusForWebServicePage&type=1甘肃省：/index.html青海省：/广西壮族自治区：/Error.html内蒙古自治区：/西藏自治区：/宁夏回族自治区：/file/index.html新疆维吾尔自治区：/以上是各省级安监局官网查询电工特种操作证的真实网址．各位网友可以根据自己所发证件归属省份进入相应的省级安监局查询．其中部分网址因为特殊地区无法查询．请谅解．电工入网操作证(国家能源局电力监管局)南方监管局：:8085/cas/login(验证省份包括：广东广西贵州去南海南深圳)华东监管局：http://220.248.24.213/load.loadPage.d?page=index.xml&siteCode=dzfwpt (验证省份包括：上海江苏浙江安徽福建)目前只收集了南方与华东两所监管局含九省两市查询网址．华北，华中，西北，东北暂无．敬请谅解．与此同时．向吧主和吧管申请加精置顶．在此先行铭谢．。

电动车电机霍尔线接法电动车电机霍尔线接法是电动车电机控制的重要部分之一。

霍尔线是一种检测电机转速和转动方向的装置，因此电机霍尔线的准确接法对电动车的性能有很大的影响。

本文将介绍电动车电机霍尔线的基本知识和接线方法。

一、电动车电机霍尔线基本知识电动车电机霍尔线是一种用来检测电机转速和转动方向的传感器。

霍尔线原理是基于霍尔效应，霍尔效应是一种将电场和磁场相互作用的物理现象。

霍尔效应通过利用磁场使电荷分部产生电势差而实现电流的检测。

利用霍尔效应可以检测电机的磁极位置。

电动车电机霍尔线通常用于控制电机的转速和方向。

电动车电机通常有三相电机和四相电机，三相电机霍尔线有3个，4相电机霍尔线有4个。

电机霍尔线接在电机的控制器上，通过控制器将电机和电池连接起来控制转速和转动方向。

二、电动车电机霍尔线接法电动车电机霍尔线接法通常需要根据不同的电机来选择不同的接法方法。

下面是一些常见的电动车电机霍尔线接法。

1、三相电机霍尔线接法三相电机通常有U、V、W三个接点，霍尔线需要连接到这三个接点上，霍尔线的连接方式如下：- 第一个霍尔线连接到U相电机的接点上。

- 第二个霍尔线连接到V相电机的接点上。

- 第三个霍尔线连接到W相电机的接点上。

2、四相电机霍尔线接法四相电机通常有A、B、C、D接点，霍尔线需要连接到这四个接点上，霍尔线的连接方式如下：- 第一个霍尔线连接到A接点和B接点之间。

- 第二个霍尔线连接到B接点和C接点之间。

- 第三个霍尔线连接到C接点和D接点之间。

- 第四个霍尔线连接到D接点和A接点之间。

需要注意的是，电动车电机霍尔线接法需要按照厂家提供的接法方法来连接。

不同的电机接法可能不同，如果接法错误会导致电机无法正常运转或者损坏电机。

三、电动车电机霍尔线故障排除电动车电机霍尔线故障可能会导致电机无法正常运转或者转速失控。

以下是一些常见的电动车电机霍尔线故障排除方法：1、检查霍尔线是否正确连接。

如果霍尔线接触不良，可以将霍尔线重新连接一遍，确保连接正确。

智能无刷电动车控制器接线图下图所示为高标科技六管精细驱动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输出：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机增益（u、v、w输入）：粗黄色线为u，粗绿色线为v，粗蓝色线为w。

3.转回把信号输出：细红色线为+5v电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（a、b、c输出）：细红色线为+5v电源，细黑色线为接地线。

细黄色线为a，细绿色线为b，细蓝色线为c。

5.刹车（柔性eabs+机械刹）:细黄色线为柔性eabs，细蓝色线为机械刹（高电平刹车：+12v），细黑色线为接地线（低电平刹车）。

6.传感器:粗红色线为+5v电源,粗黑色线为接地线,粗绿色线为传感器信号输出。

7.仪表（转速）：细紫色线8.航行：粗棕色线9.限速：细灰色线10.自动识别控制器线：粗黄色线二、高标科技电动车控制器如何接线：分后确切每根线的促进作用，给掌控供电的电源线（通常三根线用一个朔料螺丝搬在一起，其中最细的两根就是给控制器供电的、红+级、白的-级，还一根粗的红色的就是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车割断电线。

通常仪表线和刹车割断电线也就是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟粗的（和电机里面霍尔相连接的）一、高标科技电动车控制器接线说明：2.电源输出：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机增益（u、v、w输入）：粗黄色线为u，粗绿色线为v，粗蓝色线为w。

3.转回把信号输出：细红色线为+5v电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（a、b、c输出）：细红色线为+5v电源，细黑色线为接地线。

细黄色线为a，细绿色线为b，细蓝色线为c。

5.刹车（柔性eabs+机械刹）:细黄色线为柔性eabs，细蓝色线为机械刹（高电平刹车：+12v），细黑色线为接地线（低电平刹车）。
