采样机说明书

德润采样器说明书
1、采样：用适当的胶管将仪器背面的进气口与被采样负载连接，按压微电脑ON／OFF(开关)键，显示屏出现“0：00”，再按压MIN(分)选择所需的时间，此键z大时间为59分，若59分不够，再按压HOUR(小时)键此键最大时间为15小时，当时间选择好好后再按压ON／OFF键即开机采样。

采样泵工作的同时电脑进入倒计时状态，当电脑显示屏显示"0：00"时主机受电脑程序控制自动切断电源，1分钟后显示屏中的"0：00"字符也将消失，电脑中电源也
随之切断。

若要重新设定或提前关机，只要按住ON／OFF键2秒钟，则进入重新设定：或关机，显示屏显示“0：00”。

2、充电：将交流电源线分别插入仪器220V交流输入端与，市电，仪器处于关机状态，一次充足电约需14～16小时(标准充电时间)。

每次充足电可连续工作或累计工作8小时左右。

在采样时电压表所指示采样时的电池电压，在充电时所指示充电时的电池电压。

充足电电压表指示为12V左右。

注意事项：当机内电池电压低于8V，应对电池充电，若较长时间不用(3个月以上)，应进行补充电，以确保高能镉镍电池的使用寿命。

在采样过程中，应接上安全瓶，以保护气泵及气路安全。

第一部分概述1.1 仪器简介HBCY-2C采样器在控制器的控制下，采用计量蠕动泵将水样采入仪器，通过仪器分配系统将水样送入指定的采样瓶中，通过恒温系统将水样温度恒定在5℃，从而完成水样的自动采集、自动分配和恒温保存过程。

HBCY-2C采样器采用单片控制技术，可实现按周期、流量、脉冲、指定时间等多种方式采样，并可实现远程控制采样、远程修改参数、远程获取采样记录等功能。

HBCY-2C采样器还具有密码保护、断电保护、缺水保护等保护功能，是一款智能化的工业水质自动采样器。

1.2 仪器特点及技术参数1.2.1 仪器主要特点1）仪器采用不锈钢外壳并且加喷室外塑，强度高，防腐能力强。

2）分瓶采样功能：仪器可实现1~24瓶分瓶采样，瓶数可自由设定。

3）样品恒温保存功能：在温度控制系统控制下，可实现样品恒温保存。

4）多种触发方式：可实现周期、定时、累积流量、瞬时流量、脉冲、流量周期、脉冲周期和远程启动等多种采样触发方式。

5）采样记录功能：可记录每次采样的采样时间、采样量、采样触发方式等信息，最多可存储240条采样记录。

6）通信功能：仪器有RS232接口，既可实现远程启动采样，又可以远程修改参数和远程提取采样记录。

7）断电保护功能：仪器在运行状态下断电并重新通电后，仪器能自动恢复原运行状态，断电后仪器参数不丢失。

8）外接泵控制功能：当采样距离大于内置采样泵的距离范围时，需使用外接采样泵，此时可使用仪器的外接泵控制功能。

9）分混、混分功能：每次采样可放在多个瓶里，每个瓶可存放多次采样。

HBCY-2C水质自动采样器使用说明书1.2.2 仪器主要性能参数1）单次采样量：10~400 ml2）瓶数：1~24瓶可设3）单瓶最大容量：400 ml4）采样间隔：2~9999分钟可设5）温度控制：5℃±2℃6）内置采样泵吸程：6米7）采样精度：±5 ml1.2.3 使用环境要求1）工作电压：AC220V±10%，50Hz2）工作温度：0℃~40℃3）工作湿度：小于85%1.3 仪器结构及接口1.3.1 仪器外型尺寸图1.1 仪器外形图仪器外型如图所示，外型尺寸为482mm×465mm×1045mm，重量约70kg。

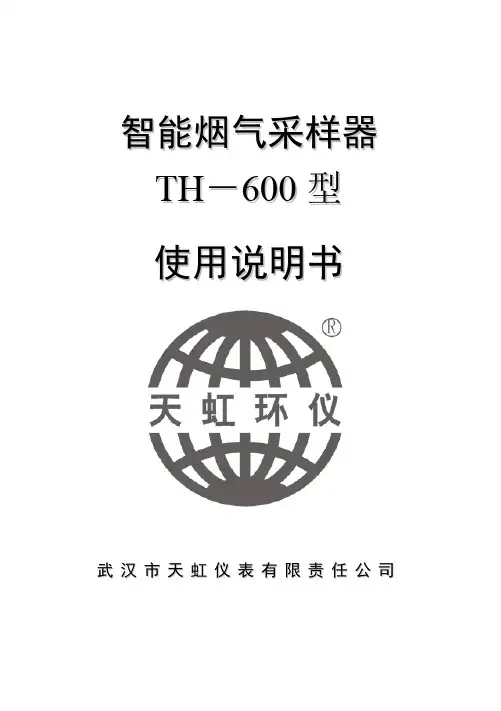

智能烟气采样器T H－600型使用说明书武汉市天虹仪表有限责任公司尊敬的用户:感谢您购买和使用我公司产品，我公司产品在设计制造过程中严格执行国家相应标准和公司相应企业标准，并严格贯彻I S O9001质量保证体系。

产品在出厂前都经过严格检验及考核。

为了保证您正确使用该产品，请您在使用前详细阅读产品使用说明书。

★★★特别声明：本说明书只作使用时的参考指南，仪器因正常的技术更新或应用户的特殊要求有时会作一些改动，本公司保留修改仪器而不再更改本说明书的权利。

当仪器与本说明书所述不完全一致时，以实际仪器为准,以下不再阐明。

目录一、概述 (1)二、仪器原理框图 (2)三、主要技术参数 (3)四、仪器使用方法 (4)五、注意事项 (9)六、保养与维修 (9)七、运输与储存 (10)一．概述T H-600型智能烟气采样器，是为适应国家环保总局关于烟气采样的技术规范而设计的两路烟气采样器,该采样器采用微电脑控制,实现了采样过程的全程智能化,全中文界面,人机对话,自动控制,体积自动换算,立足于普及，操作简便可靠。

主要用于环境监测、卫生防疫站、工矿企业及科研院所等部门对工业废气的现场采样。

1．主要特点●采用原装进口抽气泵,可靠性高,抗负载能力强,内置采样泵保护装置。

●配置进口流量传感器，检测采样流量，微控制器自动补偿因为电压和阻力变化引起的流量变化，流量更准确。

●仪器可实现两路的同时采样或分别采样，实现一台仪器四个样品同时采样，每路单独控制。

●自带实时时钟，仪器可实现两路的定时开机、关机、循环采样，全程微电脑控制。

●两路分别自动累计采样体积和标况体积的换算,两路可分别进行采样时间及采样流量的设置。

●采样枪自动控制温度,防止吸附,采样瓶恒温系统能准确控制温度,保证了采样的准确性。

●具有软件标定功能，通过键盘操作即可方便的对仪器流量，温度等进行标定。

●仪器体积小，重量轻，携带方便。

●全中文人机界面，操作简单。

-1-2．工作环境●温度：-10℃～55℃●相对湿度：≤95%●大气压力：86k P a～108k P a 二．仪器的原理框图三．主要技术参数1.双气路设计,两路单独控制。

采样机操作说明第一部分：简介1.1 目的本文档旨在向用户提供采样机的操作说明，以帮助用户正确使用采样机进行样品的采集和处理。

1.2 范围本文档适用于使用采样机的操作人员，包括但不限于实验室技术人员、研究人员和生产操作人员。

1.3 定义1.3.1 采样机：指用于采集和处理样品的机器设备。

1.3.2 样品：指待采集和处理的物质或物质混合物。

1.3.3 操作人员：指使用采样机进行操作的人员。

第二部分：安全注意事项2.1 操作前的准备2.1.1 确保操作人员已接受相关培训，熟悉采样机的操作流程。

2.1.2 检查采样机是否正常工作，如有故障或损坏，请联系维修人员进行修理。

2.1.3 确保采样机周围的工作环境清洁，避免杂物干扰操作过程。

2.1.4 戴上适当的个人防护装备，如手套、眼镜等。

2.2 操作过程中的注意事项2.2.1 遵循操作规范，按照采样机的操作流程进行操作。

2.2.2 注意采样机的安全使用范围，不要超负荷工作或强制使用。

2.2.3 在操作过程中避免与采样机部件产生碰撞，以防止意外伤害。

2.2.4 如果发现任何异常情况或故障，请立即停止操作并与维修人员联系。

2.2.5 定期进行维护保养工作，保持采样机的正常运行状态。

第三部分：采样机的操作步骤3.1 准备工作3.1.1 将待采样的样品准备妥当，存放在适当的容器和位置。

3.1.2 检查采样机的电源线是否连接正常，插头是否充分插紧。

3.1.3 打开采样机的电源开关，待机一段时间，确保采样机能正常启动。

3.2 设置采样参数3.2.1 根据具体需求，进入采样机的设置界面。

3.2.2 根据样品的特性和要求，设置合适的采样参数，如采样速度、采样量等。

3.2.3 确认设置无误后，保存设置并退出设置界面。

3.3 开始采样3.3.1 将准备好的样品放置在采样机指定的位置，并确保样品与采样机的接触良好。

3.3.2 打开采样机的启动开关，开始进行采样。

3.3.3 在采样过程中，注意观察采样机的运行状态，以确保采样过程正常进行。

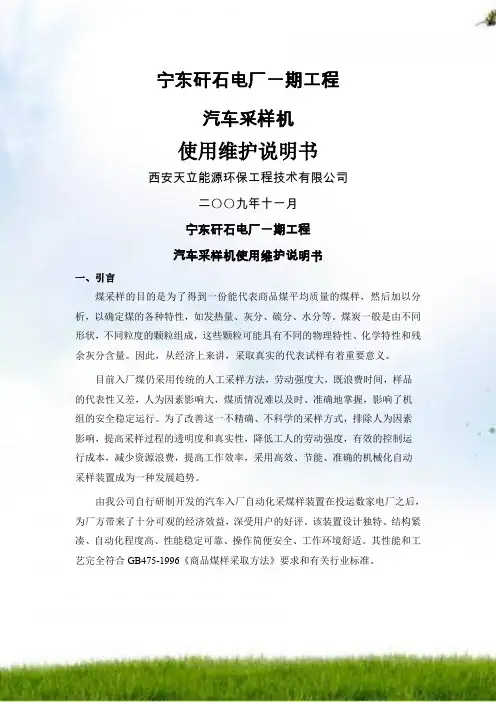

宁东矸石电厂一期工程汽车采样机使用维护说明书西安天立能源环保工程技术有限公司二〇〇九年十一月宁东矸石电厂一期工程汽车采样机使用维护说明书一、引言煤采样的目的是为了得到一份能代表商品煤平均质量的煤样，然后加以分析，以确定煤的各种特性，如发热量、灰分、硫分、水分等。

煤炭一般是由不同形状，不同粒度的颗粒组成，这些颗粒可能具有不同的物理特性、化学特性和残余灰分含量。

因此，从经济上来讲，采取真实的代表试样有着重要意义。

目前入厂煤仍采用传统的人工采样方法，劳动强度大，既浪费时间，样品的代表性又差，人为因素影响大，煤质情况难以及时、准确地掌握，影响了机组的安全稳定运行。

为了改善这一不精确、不科学的采样方式，排除人为因素影响，提高采样过程的透明度和真实性，降低工人的劳动强度，有效的控制运行成本，减少资源浪费，提高工作效率，采用高效、节能、准确的机械化自动采样装置成为一种发展趋势。

由我公司自行研制开发的汽车入厂自动化采煤样装置在投运数家电厂之后，为厂方带来了十分可观的经济效益，深受用户的好评。

该装置设计独特、结构紧凑、自动化程度高、性能稳定可靠、操作简便安全、工作环境舒适。

其性能和工艺完全符合GB475-1996《商品煤样采取方法》要求和有关行业标准。

二、设备性能1、采样机安装位置：汽车来煤入口处2、采样工作范围：大车行走轨道20米、小车行走轨道6米；3、单点采样时间；≤2分钟；4、采样深度：≤2.8米；5、煤种：任意煤种；6、水分：Wad≤16%（采样系统）；Wad≤16%（制样系统）；7、进料粒度：≤100毫米；8、出料粒度：≤13mm(95%)；9、缩分比：1：4 ~ 1：100 内可调；10、操作方式：随机全自动、半自动、手动三种；11、设备噪音：≤75dB；12、采样方式：点式；13、控制方式：PLC控制三、设备概述汽车入厂煤采样装置整体采用桥式布置（见汽车入厂煤采样装置总图），跨单向汽车道，大车行走轨道20米、小车行走轨道6米，采样深度最大2.8米,可对一辆车厢采样。

SH-PDCY-Z （D）系列皮带入炉煤采样机使用说明书西安森和电力有限责任公司地址：西安市高新区东区东新商务 1327 室电话： 029—82682182传真： 029--82681441邮编： 710043目录第一部分使用说明一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、典型配置介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、采制样工艺流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七、安装简要说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8八、电气使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9面板布置图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15电气原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16、概述入炉煤采样机是针对运煤皮带采样而设计的机械化采样设备，按布置位置不同，可分为皮带中部采样和皮带端部采样两种型式，主要包括：采样器系统、落料溜槽系统、破碎机、缩分器、集样器、余煤处理系统（螺旋机及斗式提升机）、控制系统等部分。

二、型号说明皮带宽度皮带采样中（端）部开发商：西安森和电力有限公司、特点1、采样时间间隔按采样规程 0.3—30 分钟（可调）；2、采样头动作速度快，能较好的取得全断面子样，更具代表性；3、系统密闭性好，减少了系统水分损失；4、采用专用破碎机，不易堵塞；5、采用旋锥缩分器，缩分精度高；6、系统布置灵活、标准设备多样配接。

四、典型配置介绍中部入炉煤采样机主要由采样器系统、落料溜槽系统、破碎机、缩分器、集样器、余煤处理系统（螺旋机及斗式提升机）、控制系统等部分。

1、采样器系统：该采样器采用旋转式结构，用旋转电机作为原动力，通过传动机构将电机的连续旋转运动转变为取样臂的运动，以满足采取全断面的运动要求。

工作时电机将旋转运动经减速机减速后，传递到执行机构，离合制动器主、从动侧通过联轴器分别与减速机相连接，并设有离合制动器，离合器与制动器互锁，以保证机构的正常工作。

BDX-II 空气采样系统操作手册第一节: 概述◆查看图1.1 和图1.2(1)开/关转换(2)流量调整(需要小型平头螺丝起子)(3)可充电电池组(4)内部/外部排气孔控制用一个平头螺丝起子来调整内部的/外部的排气孔，调整到空环(Open Circle)位置时,泵的排气将排到采样器的外部(建议在潮湿和腐蚀性环境下使用),调整到实心环(Closed Circle)位置时,泵的排气将排到采样器内部(建议在布满灰尘的环境下使用)。

(5)电池充电指示灯当打开泵,电池组充满电的时候指示灯变亮，当泵运行一小段时间之后指示灯会正常关闭。

(6)流量错误指示器泵如果不能维持流量在设定值的±5%范围内指示灯变亮，如果泵工作于其规格的运行功能之外指示灯变亮,或者当电池组没有足够的电量时指示灯同样变亮。

在错误状态下持续运行大约30秒钟之后，泵将自动停止运行。

对于时钟和编程型号,在错误状态下关闭时将会在显示器上显示所运行的时间。

◆对仅具时钟和编程型号(7)液晶显示器(LCD)注:所有时间均以分钟显示(7.1) 电池标志.一个闪烁的标志显示电池电压低于正常值。

(7.2) 暂停标志(手)在具时钟和编程型号，在泵运行过程中按下MODE/HOLD按键的情况下显示暂停标志。

(7.3) D和RD=启动第一次采样间隔之前的延迟时间间隔(仅适用于具编程的型号)R=运行时间间隔(适用于具时钟和编程型号)D+R=运行间隔中的暂停间隔时间(仅适用于具编程型号)(7.4) 时钟标志.不闪烁:泵在运行一个采样。

有闪烁:泵工作于编程型号下(仅使用于具编程型号)(7.5) O显示泵在采样运行中流量超出±5%误差的时间比例，在实际工作情况下,最大的指示值是9%。

(7.6) 4个字符显示。

显示的字符和信息如下:(仅具编程型号除非其它注明)C 周期所设定运行操作次数。

PC 基本编程用于简单的时钟型号P1 用户自行设定编程P2 用户自行设定编程P3 用户自行设定编程P4 用户自行设定编程P5 用户自行设定编程P6 用户自行设定编程E 编程错误LAST交替闪烁运行时间R(7.3)和O(7.5) 标志(适用于具时钟和编程型号) 。

ECBS系列皮带中部采样机使用说明书前言为了达到控制质量的目的，我们需要采用一种或多种方式对原材料进行采集样品。

从输煤皮带的煤流中采集煤样的目的是获取一部份样品用以代表整个批量的物料，然后进行分析，用来决定价格、工厂运行效率等。

从输煤皮带的煤流中采集样品的方法，可以是在输煤皮带的中部亦可在输煤皮带头部落煤流处截取，为了确保从一个连续运行的系统中采集到具有代表性的样品，美国艺利（秦皇岛）公司在消化吸收国际有关标准、技术资料的基础上，参照国标GB474-1996，GB475-1996中有关规定，精心设计、开发了输煤皮带的中部及头部采制样系统设备，该系统设备为确保最终样品能真实地代表被采样的煤炭，采用一个基本公式来决定采样器经过煤流所采集的煤样多少，亦即切割一次的样品量，采用自动控制方式从一批煤流中按指定的子样数量或不小于指定重量进行随机间隔采集，是最简单有效的方法。

采制样系统的工作可靠性和它的生产效率以及使用寿命，取决于正确地使用和精心维护，而最有的方法则是定期检查，对发现的故障进行及时修复，是对系统保证正常运行最重要的要求。

本设备使用说明书主要供设备操作人员和维修人员使用，务必在操作、维护保养之前仔细阅读，并严格执行有关操作和维护规定。

目录1用途及使用范围2主要结构与工作原理3基本性能及参数4安装与调试5操作规程6维护与保养7常见故障及处理方法8易损件明细表1功能和用途ECBS型系列刮斗式中部采样机是从运动中的输送皮带上直接采集子样的一种采样设备。

此设备采样快捷，结构简单，运行可靠。

既可以作为单独的一台采样机使用，也可以作为一套多级采制样系统中初级采样机使用。

广泛用于电厂、煤矿、钢厂等行业对连续运输中的散状物料，实现全断面自动化随机采样，排除人为因素干扰。

2主要结构和工作原理2.1主要结构ECBS型刮斗式采样机主要由制动减速电机，联轴器，有平衡块的不锈钢刮斗式采样头，接近开关，钢结构支承机架，罩壳等组成，参见下图。

8.4 键盘功能说明8.4.1 ▲、▼、◀、▶键：参数输入态时，用于修改参数；菜单选择态时，用来移动光标，选中需要的菜单。

8.4.2 确定键：参数输入态时，确定输入的参数；菜单选择态时，执行选中菜单的操作。

在采样处于暂停状态时，可以继续采样。

8.4.3 取消键：在修改参数时取消当前输入的数值，恢复修改前的数值；退回到上一屏幕；暂停采样；结束采样等功能。

8.4.4 切换键：切换到另一路操作。

9 使用方法9.1 采样前准备9.1.1 选择干燥、避阳处，将采样器放置平稳。

9.1.2 将具有充分干燥能力的变色硅胶装入干燥筒内，数量约为干燥筒容积的四分之三。

将干燥筒放入干燥筒支架内。

9.1.4 按图2 所示连接气路。

注意各接嘴顺序，防止接错管路引起倒吸。

9.1.5 确认电源为交流220V 后，接通电源线，打开电源开关，仪器自检。

若有错误提示，需修好后方可使用。

9.2 采样操作9.2.1 开机开机后，采样器进入初始状态，显示型号、版本号，见图4。

采样器进行开机自检，显示采样流量范围、采样器编号等信息。

图 4 开机显示信息采样器开机自动校零后，进入主菜单界面（默认为A 路采样）。

按“切换”键，可以在A 路采样与B 路采样之间切换操作。

显示如图5。

a） A 路 b） B 路图5 主菜单界面在主菜单界面，按“取消”键，可进入对比度调节界面，按▲、▼、◀、▶键调节对比度。

崂应2020 型智能空气采样器使用说明书版权所有翻印必究59.2.2 参数设置采样前，先要对本次的采样参数进行正确的设置。

进入“①设置”菜单，显示如图6 和图7。

“次数”表示采样次数；“单次”表示单次采样的时间，其时间设置单位“××h××m”表示小时和分钟；“间隔”表示相邻两次采样之间的间隔时间；“气压”表示采样点的大气压，需人工输入。

a）第一屏 a）第一屏b）第二屏 b）第二屏图6 A 路参数设置界面图7 B 路参数设置界面采样模式分“非间隔采样”和“间隔采样”两种。

KC-6120型综合采样器使用说明书鲁制02000103号执行标准：Q/02LDZ006-2004青岛崂山电子仪器总厂有限公司概述KC-6120型大气综合采样器是我厂根据环境监测特点，广泛征集广大专家及各地用户意见，为方便监测人员采样，减轻其劳动强度而研制开发的新一代采样器。

该采样器集大气采样与智能中流量采样于一体，可同时进行大气和TSP采样。

具有体积小、重量轻、噪音低智能化、流量稳定、操作方便，运行可靠的特点，是进行大气采样与TSP采样的理想仪器。

广泛应用于环境监测、卫生防疫、劳动安全、科研院校等领域进行总悬浮颗粒微粒的样品采集。

大气部分适用于采集空气中的NO X、SO2等各种气体。

具有流量稳定、负载能力强、计时准确、噪声低的特点。

吸收瓶配有恒温加热器，可供北方地区进行低温采样。

一、主要技术参数1．采样控制方式：a.自动在24小时内，最多可设置8个开关时间。

b. 手动手动控制开、关机，不受时间控制。

2．采样方式：双样或平行样。

3．采样流量：单路0.1~1L/min连续可调。

4．流量精度：2.5级。

5．时控精度：24小时±2秒二、使用说明1．仪器开箱后，请按装箱单将仪器与配件一一点清，若有不符，请立即与我厂联系。

2．时控器为24小时制，若需12小时制，请按住“时钟”5秒，显示器左上角既会显示AM，表示已为12小时制。

再按5秒，又回到24小时制，此时，AM显示关闭。

（12小时制时，AM表示上午，PM表示下午）3.设定开关时间●如不需8个开关定时，设定完毕后，按（时钟）键，进入时钟校正。

●如设定错误或取消设定按（消除）键，再按一次恢复原来的设定。

●无设定时显示（--：--）4.时钟校正：按住（时间）并按（时）或（分）校正时间。

5.完成以上的操作后，请务必根据现在的时钟在设定开关时间中的开或关，按“开/自动/关”键使三角标志指向开/自控或自控/关，这样就可按设定的时间进行开关控制。

6.检查：按（设定）键检查所设定的时间是否正确。

门式火车采样机说明书YCCY-QZ门式火车入厂煤采样制样说明书南乐县永昌机械制造有限公司3月目录一、门式火车入厂煤采样制样系统概述二、门式火车入厂煤采样制样系统工艺流程三、系统主要设备部件及其性能四、系统主要设备部件技术参数五、产品质量保证及服务一、门式火车入厂煤采样制样系统概述在当前电力、冶金、煤化工等以原煤、精煤为原料、燃料的行业中，对入厂煤、入炉煤的采样检验化验是一项重要的工作，而煤燃料的进货多渠道（汽车运输、火车运输、皮带输送），煤品种、矿点的多样化，致使入厂煤的质量多层次且悬殊很大。

科学的、准确的对入厂煤燃料进行样品采集和分析化验，是煤燃料使用单位和供货单位都关心的问题。

南乐县永昌机械制造有限公司设计制造的门式火车入厂煤采样制样系统是集自动采样、破碎、缩分、自动集样、余料自动返排到运煤车厢的全自动智能采制样系统。

门式火车入厂煤采样制样系统是在给用户运煤的运输车辆的车厢里进行样品采集，门式火车入厂煤采样制样系统能够适应所有敞车运输车辆，包括C60、C70、C70K、自备运煤专用车型。

每个车厢的采样点数由用户自主选择，每一个采样点的位置由计算机随机确定，整个车厢平面内的每一个点都有可能被选为采样点。

每一个采样点的直径325毫米内从上到下的全断面都将被采样头采集，这就是国家标准要求的计算机自动定点、全断面采样。

YCCY-HZ型门式火车入厂煤采样制样系统，是南乐县永昌机械制造有限公司为电力、冶金、焦化等行业火车入厂煤采样制样研制的智能产品，该系统由门式大车行走机构、小车行走机构、机械螺旋取样装置、自动破碎缩分装置、样品自动装罐、余料自动返排车厢、火车车厢定位系统、主控计算机、PLC、变频器及控制软件组成，具有高度自动化高可靠性能，能够自动完成车辆定位、随机选择取样点、样本自动采集，自动完成样品的破碎、缩分、自动集样和弃料自动返回车厢，保证了采样制样系统工作的可靠性及准确性。

图一是门式火车入厂煤采样制样系统的立面图图一：门式火车入厂煤采样制样系统立面图二、门式火车入厂煤采样制样系统工艺流程门式火车入厂煤采样制样系统的全部工作过程都是在计算机的。

JCH-120F(S)型空气重金属采样器使用说明书青岛聚创环保设备有限公司前言感谢您使用本公司JCH-120F(S)型空气重金属采样器！请您在使用仪器前详细阅读本说明书，从中获得有关仪器性能、使用方法、运输、存储以及维护等方面的信息，以便您更好的使用本仪器。

有时，我们为了提高部件及整机的性能和可靠性，对仪器的硬件或软件会作一些改动，这有可能与说明书中的内容有不一致的地方，请您能够谅解，本公司享有最终解释权。

如果在使用中发现任何错误或者您有什么问题，请联系我们。

注意：请在安装、操作前仔细阅读本说明书，注意设备上的各种标示，不要让儿童触摸以防发生意外。

非授权的维修人员，请勿擅自拆卸仪器。

目录1产品概述 (1)2适用范围 (1)3采用标准 (1)4技术特点 (1)5工作原理 (1)6技术参数 (2)7工作条件 (2)8使用说明 (3)8.1采样前准备 (3)8.2操作键盘 (3)8.3开机显示 (3)8.4TSP采样 (4)9颗粒物切割器 (7)10维修保证 (9)11联系我们 (9)1产品概述JCH-120F(S)空气重金属采样器（以下简称采样器）是适用于采集大气中重金属颗粒(TSP)样品的必备采样器。

该仪器采用传感器、新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。

其技术指标符合国家环保部HJ/T374-2007《总悬浮颗粒物采样器技术要求及检测方法》的规定。

2适用范围采用滤膜称重法捕集环境大气中的重金属颗粒（TSP）。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应急监测。

3采用标准HJ/T374-2007《总悬浮颗粒物采样器技术要求及检测方法》JJG943-2011《总悬浮颗粒物采样器》4技术特点■可以扩展一路TSP/PM10/PM5/PM2.5颗粒物采样，实现两路颗粒物同时采样；■无刷高负压采样泵，克服阻力强,100L/min流量下，可以克服20kPa阻力；■独有的电磁兼容防干扰设计；■电子流量计，恒流采样；■具有实时时钟，可设置定时采样，间隔多次采样；■TSP/PM10/PM2.5采样头采用铝合金材质，抗静电吸附；■自动测量温度、气压，自动计算标况采样体积；■体积小、重量轻，携带方便；■大尺寸中文点阵式液晶屏，自动调节对比度，可在零下20度正常工作；■掉电保护功能，来电自动采样；■采样数据可打印，也可U盘导出；■可外接便携式交直流电源进行野外采样。

崂应2021a型环境空气采样器使用说明书1. 引言1.1 概述环境空气采样器是一种用于收集和分析空气中污染物的设备。

随着环境污染问题日益严重，对于了解和监测空气质量的需求也越来越迫切。

崂应2021a型环境空气采样器作为一种先进的空气采样设备，具有高效、准确和可靠的特点，在环境保护、卫生监测、科研实验等领域得到了广泛应用。

1.2 文章结构本文将详细介绍崂应2021a型环境空气采样器的使用说明，并围绕设备概述、技术特点、主要组成部分、使用说明、数据分析与结果解读以及结论与展望六个方面展开阐述。

在设备概述部分，将对崂应2021a型环境空气采样器进行整体描述，包括其外观设计、尺寸规格以及工作原理等内容。

技术特点部分将详细介绍该采样器所具备的关键技术特点，包括高精度传感器模块、智能控制系统以及数据存储功能等。

主要组成部分将对崂应2021a型环境空气采样器的主要组件进行逐一介绍，如进风口、滤纸收集装置和数据显示屏等，以便读者对设备的结构有更清晰的认识。

在使用说明部分，将详细描述崂应2021a型环境空气采样器的准备工作、操作方法以及维护保养措施，并提供一些实用技巧和注意事项，以确保用户能够正确操作并有效地利用该设备。

数据分析与结果解读将介绍崂应2021a型环境空气采样器的数据收集与存储方式，以及常用的数据分析方法。

同时，在结果解读与应用场景部分，将探讨如何根据采样器所测得的数据进行科学合理的结果解读，并介绍其在环境监测、污染源溯源等方面的应用。

最后，在结论与展望部分，将总结本文对崂应2021a型环境空气采样器使用说明书所做的工作，并对该设备可能存在的局限性进行讨论。

此外，还将展望该设备在未来发展中可能具备的新功能和更广阔的应用领域。

通过本文的详细介绍和说明，读者将能够全面了解崂应2021a型环境空气采样器的性能特点、操作方法以及数据分析与结果解读方法，从而更好地利用该设备开展相关工作。

2. 崂应2021a型环境空气采样器介绍2.1 设备概述崂应2021a型环境空气采样器是一种先进的设备，用于采集和分析环境中的空气样品。

5E-CYQ 链升降汽车采样机使用说明书(华能热电包头第一热电厂)长沙开元机电设备有限公司2010-10目录一、5E-CYQ汽车采样机简介2.1 用途2.2 主要性能参数2.3 结构与参数2.3.1 大车2.3.2 小车2.3.3 采样装置2.3.4 制样系统2.3.5 电气控制系统二、设备保护系统和采样过程3.1 保护系统3.2 采样过程三、电气控制系统操作说明4.1 控制面板功能说明4.2 操作面板手动采样程序4.3 操作面板半自动采样程序4.4 采样机运行中的注意事项4.5 电气维护4.6故障检查4.7电气元件四、设备的维护保养5.1 大车及小车行走部分5.2 液压系统5.3 采样装置五、润滑表六、随机备件清单七、易损件清单八、附图九、采样机操作规程一、5E-CYQ汽车采样机简介及操作说明1.1用途5E-CYQ汽车入厂煤采样机主要用于对汽车车厢内煤样采制，是集机械、液压、电气和微机控制为一体的专用设备。

其标准配置由采样系统、制样系统和电气控制系统三部分组成。

型号5E-CYQ其含意如下: 5E—产品系列号，CY—采样，Q—汽车采样机设有自动、半自动和手动三种控制方式。

使用自动控制方式时采样机可自动完成采样点选取、采样和卸样的全部工作。

与人工采样相比，采样机采样具有安全、可靠、快捷、规范、采样点随机等多项优点。

1.2主要性能参数1.3 结构与参数5E-CYQ汽车采样机由大车、小车、采样装置、制样系统及电控系统五部分组成，以下分述：1.3.1 大车大车采用专业起重机厂生产的通用桥式起重机桥架装置。

桥架由前后主梁与左右端梁大部件以及主、从动轮组等零部件组成。

主梁的外侧设有走台，走台周围设有护栏。

小车电缆滑车的工字钢安装在大车走台内侧的1主梁上。

大车的作用：带动采样头沿汽车车厢纵向运动并定位，根据计算机发出的指令，确定采样点的纵坐标(X)。

大车主要技术参数：1.3.2 小车小车由小车车架、三合一驱动装置、主动轮组和从动轮组等组成。

天津北疆电厂入厂煤门式火车采样设备操作与维修说明一、系统说明门式火车采样有自动和手动两种控制方式，正常采样时为自动，手动为检修状态。

系统启动后自动进入主画面，需要选择操作人名称，输入密码方可进入监控系统。

在交接班时，前一班的操作人员需要退出登录，每个操作人员需要输入自己的名称。

二、操作说明1.启动系统前检查控制面板上的自动/手动选择开关是否在自动位置，急停按扭是否松开（大车控制柜和小车控制柜上的急停按钮也必须同时松开）；2.系统启动后自动进入主画面，如下图1所示，图 1 主画面3.点击登陆按扭选择用户名,弹出密码输入对话框，然后输入用户口令（密码，默认“111”），确定，方法如图2/图3所示，图2 登陆画面图34.点击“进入主画面”按钮进入采样操作画面，如图4所示；图45.启动系统：点击菜单系统控制的启动选项，各设备按逆煤流的方向逐级启动，同时如果小车以及其他设备不在零位上，这些设备会自动回到零位；6. 启动系统后选择煤种/车型信息，选择菜单煤种/车型；7. 煤种/车型：选择煤种车型后，首先提示清罐，已清点击已清罐弹出煤种/车型信息；8. 在煤种菜单中选择所要采样的火车煤种（精煤，洗沫，原煤等）输入车次，车次为5位数或5位数以上，输入完成后点击确定；9.如果需要添加煤种，则在煤种/车型菜单中选择添加煤种，在新煤种菜单中输入所要添加的煤种，点击添加即可，添加完成后点击关闭；10.控制方式选择：在控制选择框中选择相应的控制方式。

采样深度1最浅，采样深度3最深；一点采样就是一节车厢只采一点，同理三点采样是一节车厢采三点。

11. 以上操作步骤完成之后，此时观察采样状态栏中允许采样字体是否变成红色，如果不是红色说明翻车机的此时没有允许采样机进行采样。

此时需要等翻车机发送允许采样信号，否则采样机无法进行采样。

如果此时有允许采样信号，则可以按下“采样”按钮，大、小车自动运行到PLC设定的采样点后停止，点击下降，采样头正转并下降驱动，采样头到达设定的采样深度后向上驱动，经过一级缩分后的原煤流入给料斗，当采样完成并且提升缸上台到位后采样机向翻车机发送允许牵车信号。

采样机操作说明手动采样：1.选择手动模式2.将大小车手动移动到需要采样的位置（小车坐标不得小于120，局部位置不得小于124）3.打开采样头正转4.下降采样杆到合适的采样深度（升降坐标不得大于140）5.上升采样杆到上限位6.移动大小车采下一个地方，再按照2，3步骤操作，如果不采了，进入下一个步骤。

（一次采样不得大于3个采样点）7.一次打开给料皮带，破碎，刮板，缩分皮带，后关闭采样头正转。

8.按住故障复位按钮3秒钟后松开按钮，采样机自动去卸样点。

9.到达卸样点后，打开集料斗。

10.打开集料斗5秒后关闭集料斗。

11.手动开缩分机，开一次缩分机转一次。

间隔时间自己手动控制（间隔时间不得小于2秒）12.直到缩分皮带上没有物料流过即可关闭所有打开的电机。

（大概3分钟左右即可）半自动采样：1.选择半自动模式2.打开电脑界面程序3.界面显示半自动准备好后，即可开始半自动采样。

4.界面没有显示半自动准备好，点击自动复位按钮，设备自动复位。

5.半自动准备好后，在电脑界面输入的采样信息。

（没有输入完整采样信息，无法进入下个步骤，电脑会有提示信息）6.手动将大小车移动到需要采样的位置（小车坐标不得小于120）7.点击开始采样按钮，半自动采样流程自动运行。

8.如果采样信息选择采样点数大于1个点（即选择2或3个点），当采完一个样点后采样杆上升到上限位后，再按照第6，7步骤操作（避免重复再同一地点采样）9.采样点等于选择采样点数后，设备自动去卸料点放样，后面的流程自动运行。

10.界面显示半自动准备好后，即可再一次开半自动采样，步骤同上。

自动采样：1.选择自动模式2.打开电脑界面程序3.界面显示自动准备好后，即可开始自动采样。

4.界面没有显示自动准备好，点击自动复位按钮，设备自动复位。

5.自动准备好后，在电脑界面输入的采样信息。

（没有输入完整采样信息，无法进入下个步骤，电脑会有提示信息）6.在监控画面上以车厢对角线拉框（注意拉框范围不得超出车厢范围）7.确认拉框，点击开始采样。

序言尊敬的用户：感谢您选择8000B型水质自动采样器！为了您安全、方便地使用及合理地维护，请您做到以下几点：1.在使用前仔细阅读本使用说明书，并妥善保存以备查看。

2.在打开产品包装的时候，请在第一时间检查配件是否齐备。

3.闲置时请将产品放置在干燥场所，并要注意防止雨水飘洒。

4.要确保在任何时候，产品所接的电源电压正确。

5.为了确保您的安全，注意检查您的三芯插座是否正确可靠的接地。

6.请遵守本说明书操作规程及注意事项。

7.若仪器出现故障，请勿自行拆卸修理或交由本公司未授权的维修部门修理，请及时与我们联系，告知我们故障现象，我们将竭诚为您服务。

8.为提高产品质量，我公司会根据需要对产品的规格参数进行修改，恕不通知。

第一部分功能说明1.1 仪器描述8000B型水质自动采样器整机设计小巧，功能丰富，操作非常简单，无需有复杂的专业知识，该产品非常方便用户便携应用，亦可在某些特定的场合作为在线采样器使用，性价比高，满足用户的最大应用需求；1.2 主要功能特点1．整机体积小，重量轻，非常方便用户便携应用，亦可作为在线采样器使用；2．混合式步进电机,细分驱动器，运行平稳，噪音极小；3．多种信号接口方式，方便与各种在线设备联机应用；4．自动采样时，单次采样间隔、采样量、采样次数均可调节，可无限次自动时间间隔采样；5．具有管长自动排空功能，可自动清洗采样管路；6．具有手动采样功能，正反转向可调，转速可调；7．人性化设计，参数设置方便，操作简单，一键式启动采样；8．具有数据存储功能，设置参数自动保存，断电不丢失，上电自启动；9．蠕动采样方式，采用优质的进口蠕动管，采样误差少；10．平行采样距离：≤100米；垂直采样吸程：≤8米；11．交、直流两用，内置可充电电池，亦可配套外置大容量电池应用。

1.3 主要技术参数1、外形尺寸：28cm*14cm*14cm，重量：3Kg；2、通信接口：RS232、4~20mA、开关量信号等；3、采样方式：手动采样、自动采样、外控信号采样；4、自动采样间隔：1分钟至999分钟任意可调；5、单次采样量：5ml至999ml任意可调；6、自动采样次数：1次至999次任意可调，亦可无限次自动采样；7、管长排空：1米至999米任意可调；8、手动采集速率：250ml~1000ml/分钟任意可调，增量10mL。
