DH-III型打滑检测器

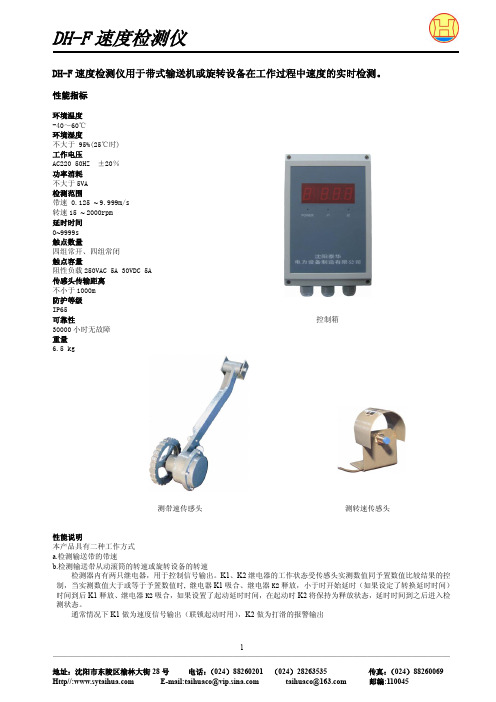

DH―SA型速度检测仪使用说明沈阳泰华电力设备制造有限公司地址：沈阳市沈河区天后宫路24号电话：（024）88573693 传真：（024）88573617欢迎使用本公司生产的DH-SA型速度检测仪在使用前请仔细阅读使用说明•产品概述本产品适用于矿山、冶金、电力、码头等场所,对带式输送机或旋转设备的带速或转速时实检测。

本产品采用微型单片计算机技术，开关电源供电，使产品在使用性能、抗干扰及电源电压适应等方面有了很大的提高。

产品综合了多种速度检测器的功能，在使用性能上相当完善。

工作参数通过键盘设置，使用方便，参数永久保存，不怕掉电。

传感头与控制箱之间采用二线恒流传输，且不分正、负，使用与维修十分便，是自动化控制系统中理想的检测设备。

·性能说明本产品具有二种工作方式a．检测输送带的带速b．检测输送带从动滚筒的转速或旋转设备的转速检测仪内有四只继电器,做为控制信号输出。

k1~k4继电器的工作状态受传感头实测数值同予置数值比较结果的控制,当实测数值大于或等于予置数值时, 继电器为设定的状态(“1”为吸合、“0”为释放),小于时开始延时（如果设定了转换延时时间）时间到后转换为设定的相反状态。

如果设置了起动延时时间,在起动时k2~k4将保持为设定状态, 延时时间到已后进入检测状态。

通常情况下K1做为速度信号输出（联锁起动时用）K2~K4做为打滑的报警输出·键盘及显示·六位LED数码显示在工作参数设定状态显示各种参数在运行状态显示实测数值显示提示符·五只LED指示灯K1 K2 K3 K4四只继电器的工作状态点亮时为吸合电源工作指示·提示符含义P 监控状态,在此状态下可以设置工作参数PC 设定工作方式,借助↑、↓键选定工作方式,确定后按ENT键默认状态为a工作方式H1 K1继电器的工作参数(带速或转速)H2 K2继电器的工作参数(带速或转速)H3 K3继电器的工作参数(带速或转速)H4 K4继电器的工作参数(带速或转速)d1 设定4~20mA电流输出时20mA输出时所对应的带速或转速不设定时系统自动设定为带速2.500m/s或转速2500rpm L 起动延时时间L1 K1继电器工作状态转换延时时间L2 K2继电器工作状态转换延时时间L3 K3继电器工作状态转换延时时间L4 K4继电器工作状态转换延时时间转换延时时间是指实测数值小于设定数值时继电器的工作状态转换时间][ 继电器状态“1”为吸合、“0”为释放四只LED分别对应K1~K4继电器。

DH-SV型速度检测器使用说明书产品介绍胶带速度检测器主要用于带式输送机胶带运行速度检测，具有一级打滑报警、二级打滑停机、顺序启动控制等功能。

胶带速度检测器测速精度高，具有0.01m/s 的带速分辨率，0.3~9.8m/s 的测速范围，双传感器结构，以驱动滚筒的转速为基准判断带式输送机的运行状态，可实现带式输送机的启动-运行-制动进行全过程监控，并可用于可变带速的带式输送机。

1.1.主要用途及适用范围产品主要用于固定带速和可变带速带式输送机、堆取料机的安全保护，产品主要功能如下：1. 一级打滑报警2. 二级打滑停机3. 超速保护4. 低速抱闸5. 顺序启动6. 启动延时7. 输出缓冲8. 4-20mA输出产品适用于煤矿、码头、电力、冶金、建材、化工等行业输送散料用固定带速或可变带速带式输送机。

2.型号DOB-DH-SA/L3.技术参数3.1工作环境（1）工作地点的海拔高度不大于4000米；（2）工作环境温度不超过+50°C，以24小时为周期内的平均温度不大于+35°C，最低温度不低于-40°C；（3）相对湿度不超过50%，当环境温度低于+50°C时，允许又较高的相对湿度，例如：在+20°C时为90%，但不允许产生凝露；（4）工作环境允许振动：10 ~ 15HZ，最大加速度小于5g；（5）能在一定的有电磁干扰的环境中正常使用。

3.2 主要技术1)信息显示方式：LED液晶显示屏；2)接点形式：非接触式传感器，双传感器结构；3)测速精度：具有0.01m/s 的带速分辨率，0.5~9.8m/s 的测速范围4)工作电压：AC220V50H z。

5)整机重量：3.8Kg。

4.工作原理胶带速度检测器接到CANBUS 现场总线上，当现场发生一级打滑报警、二级打滑停机动作时，胶带速度检测器的内部传感器的常开常闭接点转换，速度检测器液晶显示屏显示故障代码。

速度检测器在收到综保仪的查询信息后，立即发送一条响应信息到CANBUS上，综保仪收到此信息后，立即对其处理，并将此速度检测器的ID地址、故障状态等信息显示于触摸屏上。

DH-SA系列速度打滑检测器
DH-SA系列速度打滑检测器当触轮随胶带机运行而旋转时而带动机内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大整形后进行计数。

其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等等。

同时执行电路输出相应的开关信号。

适用于对输送机带速进行线性检测的新型装置，对带速进行实时监测，已广泛应用于输送系统中的胶带上，为胶带机的运行提供了可靠的检测手段。

该产品机内开关采用常闭型、若带速低于80%既可跳闸或停机。

机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁铸造，表面铣槽以耐磨护打滑作用。

壳体采用铝铸造，联接处配有密封圈即使本机减轻重量与较好防水性能。

DH--Ⅲ型打滑检测器使用说明书（4#皮带用）一、概述DH--Ⅲ型打滑检测器用于检测带式运输机在运行中的胶带与主动滚筒之间的打滑，防止打滑所造成的恶性事故，该检测器还可用于多条胶带机联锁启动和停机，低速抱闸保护。

二、使用条件及技术参数工作电压： AC220V环境温度：－35ºC ～＋60ºC相对湿度：不大于95% （25ºC时）防护等级： IP65工作位置：带式运输机上胶带下面。

在胶带机起车或停机过程中应不投入或投入无效。

输出接点数量：一常开、一常闭一组转换接点。

触点容量： AC380V 3A动作方向：双向三、规格数据表四、工作原理DH--Ⅲ型打滑检测器工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30%时，接点通断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

五、安装使用与接线1、安装DH-Ⅲ型打滑检测器安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。

当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。

具体安装详见安装示意图：2、使用与接线使用单位在使用DH-Ⅲ型打滑检测器时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。

由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态，用户接线时按接线示意图正确接线即可。

CMTRD-III速度打滑检测器工作原理
该传感器通过尾部的转速调节电位器预置好频率ft（转速），当待监控运
动部件（主要是铁、铜等）在距离传感器头部10mm以内以一定频率fc(转速)旋转时，该传感器内部通过磁感应产生相应脉冲信号并输入到控制电路中，
经电路放大、整形后进行计数；然后获得的计数值即待监控运动部件的旋转
频率fc(转速)与事先预置好的频率ft（转速）进行比较。

如果fc>ft,那么
传感器就产生一个信号促使开关或继电器闭合状态；如果fc 使用说明：
该传感器在刚通电后延时9秒（开关或继电器闭合状态）启动，以允许被
监控对象有一个启动过程。

延时启动后，如果传感器尾部的动作指示灯不亮，说明被监控对象旋转频率（转速）低于传感器预置好的频率（转速），那么
传感器或继电器处于断开状态，此时可将传感器尾部的调节转速的电位计逆
时针缓慢旋转调节螺丝，使动作指示灯变亮，传感器或继电器又处于闭合状态；反之，延时启动后，传感器尾部的动作指示灯一直亮，说明被监控对象
旋转频率（转速）高于传感器预置好的频率（转速），那么传感器或继电器
处于闭合状态，此时可将传感器尾部的调节转速的电位计顺时针缓慢旋转调
节螺丝，可使动作指示灯不亮，传感器或继电器又处于断开状态。

通常在实际使用中，要将传感器或继电器处于断开状态，都是使传感器预
置好的频率（转速）设置为监控对象正常运行时的旋转频率（转速）的80%。

精品资料欢迎下载。

DH―SA型速度检测仪使用说明沈阳泰华电力设备制造有限公司地址：沈阳市沈河区天后宫路24号电话：（024）88573693 传真：（024）88573617欢迎使用本公司生产的DH-SA型速度检测仪在使用前请仔细阅读使用说明•产品概述本产品适用于矿山、冶金、电力、码头等场所,对带式输送机或旋转设备的带速或转速时实检测。

本产品采用微型单片计算机技术，开关电源供电，使产品在使用性能、抗干扰及电源电压适应等方面有了很大的提高。

产品综合了多种速度检测器的功能，在使用性能上相当完善。

工作参数通过键盘设置，使用方便，参数永久保存，不怕掉电。

传感头与控制箱之间采用二线恒流传输，且不分正、负，使用与维修十分便，是自动化控制系统中理想的检测设备。

·性能说明本产品具有二种工作方式a．检测输送带的带速b．检测输送带从动滚筒的转速或旋转设备的转速检测仪内有四只继电器,做为控制信号输出。

k1~k4继电器的工作状态受传感头实测数值同予置数值比较结果的控制,当实测数值大于或等于予置数值时, 继电器为设定的状态(“1”为吸合、“0”为释放),小于时开始延时（如果设定了转换延时时间）时间到后转换为设定的相反状态。

如果设置了起动延时时间,在起动时k2~k4将保持为设定状态, 延时时间到已后进入检测状态。

通常情况下K1做为速度信号输出（联锁起动时用）K2~K4做为打滑的报警输出·键盘及显示·六位LED数码显示在工作参数设定状态显示各种参数在运行状态显示实测数值显示提示符·五只LED指示灯K1 K2 K3 K4四只继电器的工作状态点亮时为吸合电源工作指示·提示符含义P 监控状态,在此状态下可以设置工作参数PC 设定工作方式,借助↑、↓键选定工作方式,确定后按ENT键默认状态为a工作方式H1 K1继电器的工作参数(带速或转速)H2 K2继电器的工作参数(带速或转速)H3 K3继电器的工作参数(带速或转速)H4 K4继电器的工作参数(带速或转速)d1 设定4~20mA电流输出时20mA输出时所对应的带速或转速不设定时系统自动设定为带速2.500m/s或转速2500rpm L 起动延时时间L1 K1继电器工作状态转换延时时间L2 K2继电器工作状态转换延时时间L3 K3继电器工作状态转换延时时间L4 K4继电器工作状态转换延时时间转换延时时间是指实测数值小于设定数值时继电器的工作状态转换时间][ 继电器状态“1”为吸合、“0”为释放四只LED分别对应K1~K4继电器。

DH-Ⅲ型打滑（速度）检测器是我公司在采用速度继电器的基础上，改进研制的带式输送机失速保护装置.该装置的核心器件采用微型计算机芯片，是一种技术含量很高，功耗特低的智能检测器。

它对能对胶带机工作过程中胶带速是否正常，进行准确的监控，它比以前的打滑检测器更加稳定、可靠。

DH-III打滑检测仪，DH-S打滑开关用于检测带式输送机在运行中出现的胶带与从动滚筒之间打滑，防止打滑所造成的恶性事故。

主要技术指标：检测速度范围0.1~9.9米/秒5A接点容量 AC220V传感器和胶带速度误差﹤0.01%打滑率设定范围 20-30%型号 DH--S DH--V检测带速度范围（m/s） 0~9.99检测转数范围（r/s） 0~9.99开机延时时间(s) 0~9999s延时执行时间(s) 0~15s检测带速误差(m/s) ±0.02检测转速误差(r/s) ±0.02重量 8kg工作原理：检测器通过触轮与胶带紧密的接触，当触轮和运动的胶带以线速度运动时，本装置内部检测传感器由红外线收发光源不断遮挡，输出脉冲信号，由光电隔离后进入计数单元，同时又反映胶带的实际带速。

胶带的运动信息通过红外线光电传感器输入单片机脉冲信号，单片机接到信息后进行运算判断处理，对运行的胶带失速情况进行监控，当运行的胶带速度低于正常速度的20-30％，发出一开关信号，用户可利用这一开关信号在自己的控制网络实现失速停机，防止由胶带打滑而造成的生产事故。

DH-III型打滑（速度）检测器设定装置是采用8421拨码开关设定带速值以及打滑极限。

整体结构可以安装在胶带机的任意位置，具有触轮与胶带无磨损、反映速度快、精度高、误差小、安装调整方便等特点。

外型结构：DH—Ⅲ型打滑（速度）检测器主要有触轮、传动腔、连接体、后腔、支架等组成。
