铝合金压铸件常见缺陷及改进方案铝合金压铸件作为一种高强度、高韧性的材料，被广泛应用于工业制造和家用电器等领域。
然而，由于不同生产厂家的生产工艺和技术水平不同，压铸件在生产中容易出现一些常见的缺陷。
本文将介绍铝合金压铸件常见的缺陷，并提出相应的改进方案。
一、铝合金压铸件常见缺陷1.气孔在铝合金压铸件的制造过程中，容易在铸件内部形成气孔，这是由于铸造中熔铸金属与模具表面接触时产生的气体无法完全排除而形成的。
气孔会降低铸件的强度和韧性，甚至会在使用过程中产生裂纹。
2.缩孔与气孔相似，缩孔是由于熔铸金属冷却收缩后引起的。
缩孔也会降低铸件的强度和韧性。
缩孔缺陷通常存在于压铸件的壁厚和角部。
3.毛刺毛刺是由于铸模不当或模具磨损所引起的，通常发生在铝合金压铸件的壁薄处或边缘。
毛刺会影响铸件的外观和功能，甚至会划伤使用者的手部。
4.裂纹裂纹是由于铝合金压铸件在制造和使用过程中所受到的应力超过了材料的耐受能力所引起的。
这种缺陷通常在压铸件的角部和连接处发生，会导致铸件失去强度和稳定性。
二、铝合金压铸件改进方案1.优化材料制备为了避免铸件在制造和使用过程中的开裂、气孔等缺陷，可以通过优化材料制备的过程来提高铸件的质量。
当前，用于铝合金压铸件制造的材料通常采用钙处理、收尾处理和特殊合金添加等改进技术，这些改进技术可以大幅减少气孔、缩孔和裂纹等缺陷的出现。
2.改进模具设计压铸模具的设计是影响压铸件质量的关键因素之一。
为了避免铸件的毛刺和纹路等缺陷，可以采用最新的3D打印技术设计模具，并优化模具的表面质量和耐磨性，从而确保铝合金压铸件的成形质量。
3.控制铸造过程铝合金压铸件的铸造工艺也是影响铸件质量的关键因素之一。
为了达到较好的铸造效果，可以优化铸造过程参数，例如控制铸造温度、在压铸件内部加压、运用真空铝合金熔铸等技术，以减少缺陷的出现。
4.采用热处理技术热处理可改变铝合金压铸件的微观组织和物理性能，从而使之具有更好的耐热性、耐蚀性和机械性能。

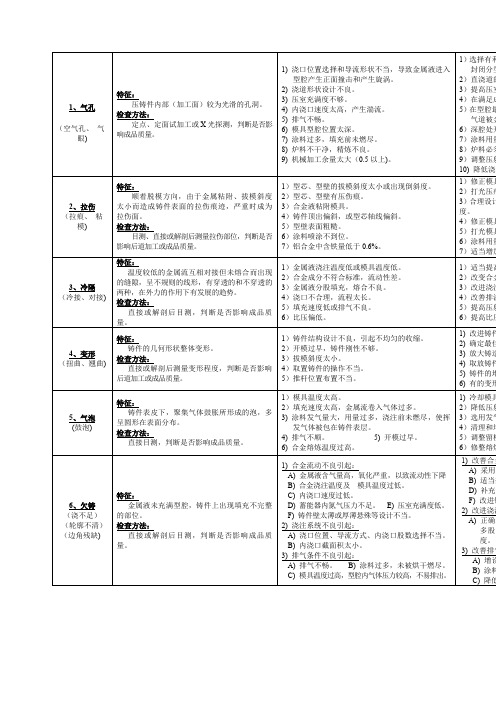

铝合金压铸产品铸造缺陷、产生原因及处理办法一、表面铸造缺陷1. 拉伤a特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。
b产生原因：①顶出不平衡；②模具型腔表面有损伤；③出模方向无斜度或斜度过小；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥铝合金成分含铁量低于0.8％；⑦脱模剂使用效果不好；⑧冷却时间过长或过短。
c处理方法：①修理模具表面损伤；②控制合理的浇铸温度和模具温度1 80-250；③调整顶杆，使顶出力平衡；④紧固模具；⑤更换脱模剂；⑥修正斜度，提高模具表面光洁度；⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。
2. 裂纹a特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。
b产生原因：①铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；②合金中铁含量过高或硅含量过高；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤合金有害杂质的含量过高，降低了合金的塑性；⑥留模时间过长，应力大；⑦顶出时受力不均匀。
c处理方法：①正确控制合金成分，在某些情况下可在合金中加纯铝锭以降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量；②缩短开模及抽芯时间提高模温，保持模具热平衡；③变更或增加顶出位置，使顶出受力均匀；④改变铸件结构，加角，改变出模斜度，减少壁厚差。
3. 气泡a特征：铸件表面有米粒大小的隆起表皮下形成的空洞.b产生原因：①合金液在压室充满度过低，易产生卷气，压射速度过高；②熔液未除气，熔炼温度过高；③模具排气不良；④脱模剂太多；⑤模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑥内浇口开设不良，充填方向交接。
①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；④降低模温，保持热平衡；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长；⑦减少脱模剂用量。
压铸常见缺陷原因及其改善方法1)．冷紋：原因：熔汤前端的温度太低，相叠时有痕迹．改善方法：1．检查壁厚是否太薄(設計或制造) ，较薄的区域应直接充填．2．检查形狀是否不易充填;距离太远、封閉区域(如鳍片(fin) 、凸起) 、被阻挡区域、圆角太小等均不易充填．並注意是否有肋点或冷点．3．缩短充填时间．缩短充填时间的方法：…4．改变充填模式．5．提高模温的方法：…6．提高熔汤温度．7．检查合金成分．8．加大逃气道可能有用．9．加真空裝置可能有用．2)．裂痕：原因：1．收缩应力．2．頂出或整缘时受力裂开．改善方式：1．加大圆角．2．检查是否有热点．3．增压时间改变(冷室机)．4．增加或缩短合模时间．5．增加拔模角．6．增加頂出銷．7．检查模具是否有錯位、变形．8．检查合金成分．3)．气孔：原因：1．空气夾杂在熔汤中．2．气体的来源：熔解时、在料管中、在模具中、离型剂．改善方法：1．适当的慢速．2．检查流道转弯是否圆滑，截面积是否渐減．3．检查逃气道面积是否够大，是否有被阻塞，位置是否位於最后充填的地方．4．检查离型剂是否噴太多，模温是否太低．5．使用真空．4)．空蚀：原因：因压力突然減小，使熔汤中的气体忽然膨胀，冲击模具，造成模具損伤．改善方法：流道截面积勿急遽变化．5)．缩孔：原因：当金属由液态凝固为固态时所占的空间变小，若无金属补充便会形成缩孔．通常发生在较慢凝固处．改善方法：1．增加压力．2．改变模具温度．局部冷却、噴离型剂、降低模温、．有时只是改变缩孔位置，而非消缩孔．6)．脫皮：原因：1．充填模式不良，造成熔汤重叠．2．模具变形，造成熔汤重叠．3．夾杂氧化层．改善方法：1．提早切換为高速．2．缩短充填时间．3．改变充填模式，浇口位置，浇口速度．4．检查模具強度是否足夠．5．检查銷模裝置是否良好．6．检查是否夾杂氧化层．7)．波紋：原因：第一层熔汤在表面急遽冷却，第二层熔汤流過未能将第一层熔解，却又有足夠的融合，造成組织不同．改善方法：1．改善充填模式．2．缩短充填时间．8)．流动不良产生的孔：原因：熔汤流动太慢、或是太冷、或是充填模式不良，因此在凝固的金属接合处有孔．改善方法：1．同改善冷紋方法．2．检查熔汤温度是否稳定．3．检查模具温充是否稳定．9)．在分模面的孔：原因：可能是缩孔或是气孔．改善方法：1．若是缩孔，減小浇口厚度或是溢流井进口厚度．2．冷却浇口．3．若是气孔，注意排气或捲气問题．10)．毛边：原因：1．鎖模力不足．2．模具合模不良．3．模具強度不足．4．熔汤温度太高．11)．缩陷：原因：缩孔发生在压件表面下面．改善方法：1．同改善缩孔的方法．2．局部冷却．3．加热另一边．12)．积碳：原因：离型剂或其他杂质积附在模具上．改善方法：1．减小离型剂喷洒量．2．升高模温．3．选择适合的离型剂．4．使用软水稀釋离型剂．13)．冒泡：原因：气体捲在铸件的表面下面．改善方式：1．減少捲气(同气孔)．2．冷却或防低模温．14)．粘模：原因：1．鋅积附在模具表面．2．熔汤冲击模具，造成模面损坏．改善方法：1．降低模具温度．2．降低划面粗糙度．3．加大拔模角．4．镀膜．5．改变充填模式．6．降氏浇口速度．引言：在纯铝中加入一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。

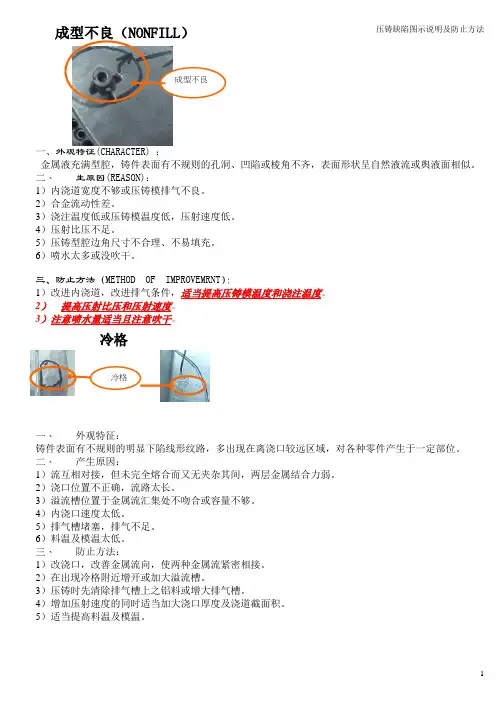

一、外观特征(CHARACTER) ：金属液充满型腔，铸件表面有不规则的孔洞、凹陷或棱角不齐，表面形状呈自然液流或舆液面相似。
二、生原因(REASON)：1）内浇道宽度不够或压铸模排气不良。
2）合金流动性差。
3）浇注温度低或压铸模温度低，压射速度低。
4）压射比压不足。
5）压铸型腔边角尺寸不合理、不易填充。
6）喷水太多或没吹干。
三、防止方法（METHOD OF IMPROVEMRNT）：1）改进内浇道，改进排气条件，适当提高压铸模温度和浇注温度。
2）提高压射比压和压射速度。
3）注意喷水量适当且注意吹干。
一、外观特征：铸件表面有不规则的明显下陷线形纹路，多出现在离浇口较远区域，对各种零件产生于一定部位。
二、产生原因：1）流互相对接，但未完全熔合而又无夹杂其间，两层金属结合力弱。
2）浇口位置不正确，流路太长。
3）溢流槽位置于金属流汇集处不吻合或容量不够。
4）内浇口速度太低。
5）排气槽堵塞，排气不足。
6）料温及模温太低。
三、防止方法：1）改浇口，改善金属流向，使两种金属流紧密相接。
2）在出现冷格附近增开或加大溢流槽。
3）压铸时先清除排气槽上之铝料或增大排气槽。
4）增加压射速度的同时适当加大浇口厚度及浇道截面积。
5）适当提高料温及模温。
一、 外观特征：铸件表面顺着出模方向留有擦伤的痕迹。
二、 产生原因：1）设计和制造不正确。
如型芯或成型部份无出模斜度或有反斜度。
2）成形表面光洁度不够或加工纹向不对，脱模方向上平整度较差。
3）成形表面有碰伤。
4）喷水太少。
5）金属流撞击壁过剧。
6）铸件顶出有偏斜。
三、 防止方法：1）固定部位拉伤时，要检修模具，修正斜度，打光滑倒扣。
2）在拉伤部位相应的模具上多喷水。
3）调整顶针，使顶出受力平衡。
一、 外观特征（CHARACTER ）：在铸件局部有金属的明显层次。
二、 产生原因（REASON ）：1）模具刚性不够在金属液填充过程中，模板产生抖动。
2）在压射过程中冲头出现爬行现象。
