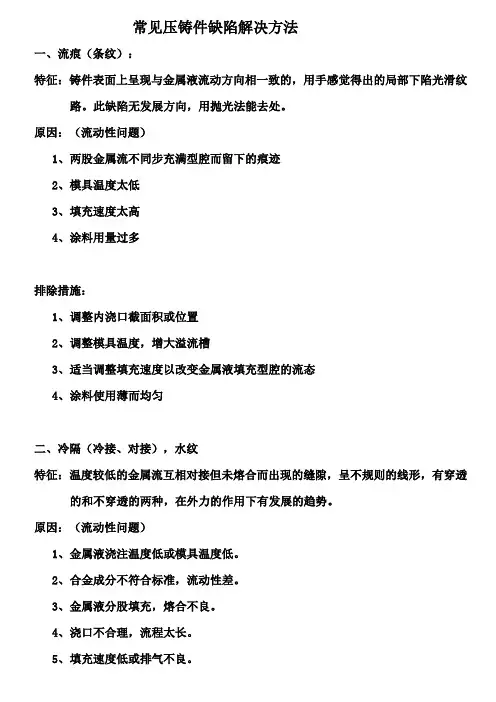

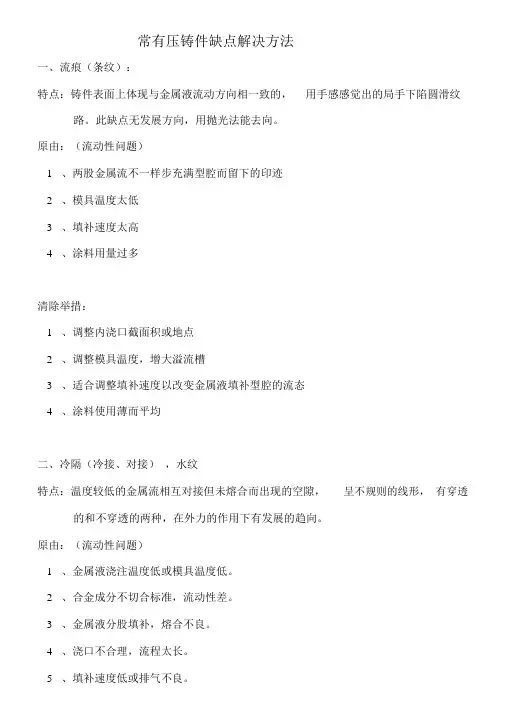

-WORD格式--可编辑-常见压铸件缺陷解决方法一、流痕（条纹）：特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。
此缺陷无发展方向，用抛光法能去处。
原因：（流动性问题）1、两股金属流不同步充满型腔而留下的痕迹2、模具温度太低3、填充速度太高4、涂料用量过多排除措施：1、调整内浇口截面积或位置2、调整模具温度，增大溢流槽3、适当调整填充速度以改变金属液填充型腔的流态4、涂料使用薄而均匀二、冷隔（冷接、对接），水纹特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
原因：（流动性问题）1、金属液浇注温度低或模具温度低。
2、合金成分不符合标准，流动性差。
3、金属液分股填充，熔合不良。
4、浇口不合理，流程太长。
5、填充速度低或排气不良。
6、比压偏低。
排除措施：1、适当提高浇注温度和模具温度。
2、改变合金成分，提高流动性。
3、改进浇注系统，加大内浇口速度，改善填充条件。
4、改善排溢条件，增大溢流量。
5、提高压射速度，改善排气条件。
6、提高比压三、擦伤（粘模伤痕）特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面。
产生原因：（粘着现象）1、型芯、型壁的铸造斜度太小或出现倒斜度。
2、型芯、型壁有压伤痕。
3、合金粘附模具。
4、铸件顶出偏斜，或型芯轴线偏斜。
5、型壁表面粗糙。
6、涂料常喷涂不到。
7、铝合金中含铁量低于0.6% 。
排除措施：1、修正模具，保证制造斜度。
2、打光压痕。
-WORD格式--可编辑-3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。
4、修正模具结构。
5、打光表面。
6、涂料用量薄而均匀，不能漏喷涂料。
7、适当增加含铁量至0.6~0.8%。
四、凹陷（缩陷、塌边）特征：铸件平滑表面上出现的凹瘪的部分，其表面呈自然冷却状态。
产生原因：（模具设计、环境问题）1、铸件结构设计不合理，有局部厚实部位，产生热节。
压铸件常见缺陷及解决办法手册缺陷1----冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
1、产品发黑，伴有流痕。
适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。
改进浇注系统，改善内浇口的填充方向。
另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。
更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。
提高压射速度，6、铸件整体压不实。
提高比压（尽量不采用）。
1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。
分析判断及解决办法产生原因其他名称：冷接（对接）缺陷2----擦伤缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。
其他名称：拉伤、拉痕、粘模伤痕缺陷3----欠铸缺陷现象：金属液未充满型腔，铸件上出现填充不完整的部位。
多出现在铸件末端或狭窄深腔处。
其他名称：浇不足、轮廓不清、边角残缺缺陷4----气泡其他名称：鼓泡缺陷现象：铸件表皮下，聚集气体鼓胀所形成的泡，有时会崩裂，存在贯通和非贯通两种。
缺陷5----流痕缺陷现象：首先进入型腔的金属液形成一个极薄而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹。
铸件表面上呈现与金属液流动方向相一致，用手感觉得出局部下陷。
此缺陷无发展方向，用抛光法能去处。
1、涂黑油烫模，能看出金属流的流向和填充顺序。
调整内浇口截面积、位置或填充方向，以达到同步填充的目的；2、用模具测温枪测量模具温度。
调整模具温度至工艺要求范围内；3、产品表面，内浇口处的金属流会出现特亮的部位。
适当调整填充速度以改变金属液填充型腔的流态；4、产品表面发黑，局部会出现涂料堆积现象。
常见压铸件缺陷及解决方法常见的压铸件缺陷包括疏松、气孔、烧结、裂纹、砂眼等。
下面将对这些缺陷进行逐一解释，并提供相应的解决方法。
1.疏松：疏松是由于熔融金属凝固时形成的气体或未熔化的固体杂质在压铸件内部形成气孔而导致的。
疏松不仅会降低压铸件的强度和硬度，还会引起气门席位不密封、变形等问题。
解决方法包括合理选择冷料铸造工艺、提高铸型制备技术、优化压铸工艺参数等。
2.气孔：气孔是由于熔金属在充型过程中，未排出液态金属中的气体而形成的。
气孔通常呈现为孔洞状，会严重影响压铸件的表面质量和机械性能。
解决方法包括改善金属液的质量、提高模具排气性能、优化压铸工艺参数、采用真空压铸等。
3.烧结：烧结是指在压铸过程中，由于金属在高温高压条件下与模具接触过久而发生的表面热蚀伤。
烧结会引起表面孔洞、氧化和金属元素丢失等问题。
解决方法包括使用合适的模具材料、降低模具温度、缩短冷却时间等。
4.裂纹：压铸件中的裂纹可以是细小的微裂纹，也可以是较大的结构性裂纹。
裂纹会导致压铸件的破坏、漏气和泄漏等问题。
解决方法包括增加浇注系统的冷却时间、提高模具的强度和刚度、优化压铸工艺参数等。
5.砂眼：砂眼是因为铸件表面存在颗粒状材料，如砂粒等而形成的凹陷或凸起。
砂眼会影响压铸件的美观性和表面质量。
解决方法包括优化型腔冷却系统、提高浇注系统的冷却时间、改善铸型制备工艺等。
总的来说，要解决常见的压铸件缺陷，需要从改善熔融金属的质量、优化模具设计和制备工艺、调整压铸工艺参数等多个方面入手。
此外，还需要采用适当的检测手段，如金相分析、X射线检测、超声波检测等，对压铸件进行质量检验，及时排除可能存在的缺陷。
第一章压铸件的缺陷特征,产生原因,防止方法名称流痕及花纹网状毛翅脆性裂纹缩孔缩松特征及检查方法外观检查:铸件表面上有与金属液流动方向一致的条纹,有明显可见的与金属基体颜色不一样无方向性的纹路,无发展趋势。
外观检查:压铸件表面上有网状发丝一样凸起或凹陷的痕迹,随压铸次数增加而不断扩大和延伸外观检查或金相检查:合金晶粒粗大或极小,使铸件易断裂或碰碎外观检查:将铸件放在碱性溶液中,裂纹处呈暗灰色金属基体的破坏与裂开呈直线或波浪形,纹路狭小而长,在外力作用下有发展趋向裂纹有穿透和不穿透两种解剖外观检查或探伤检查;缩孔表面呈暗色并不光滑,形状不规则的孔洞,大而集中的为缩孔,小而分散的为缩松产生原因1,首先进入型腔的金属液形成一个极薄的而又不完全的金属层后,被后来的金属液所弥补而留下的痕迹。
2,模温过低3,内浇道截面积过小及位置不当产生喷溅。
4,作用于金属液上的压力不足花纹:涂料用量过多。
1,压铸模型腔表面龟裂2,压铸模材质不当或热处理工艺不正确3,压铸模冷热温差变化太大4,浇注温度过高5,压铸模预热不足6,型腔表面粗糙7,压铸模壁薄或有尖角1,合金过热太大或保温时间过长2,激烈过冷,结晶过细3,铝合金含有锌铁等杂质太多4,铝合金中含铜超出规定范围在铸件上由于应力或外力而产生的裂纹1,锌合金铸件的裂纹(1)锌合金中有害杂质铅,锡,铁和镉的含量超过了规定范围(2)铸件从压铸模中取出过迟(3)型芯的抽出或推出受力不均(4)铸件的厚薄相接处转变剧烈(5)熔炼温度过高2,铝合金铸件的裂纹(1)合金中铁含量过高或硅含量过低(2)合金中有害杂质的含量过高,降低了合金的的可塑性(3)铝硅合金:铝硅铜合金含锌或含铜量过高;铝镁合金中含镁量过多(4)模具,特别是型芯温度太低(5)铸件壁厚有剧烈变化之处(6)留模时间过长(7)顶出时受力不均3,镁合金铸件的裂纹(1)合金中铝硅含量高(2)模具温度低(3)铸件壁厚薄变化剧裂(4)顶出和抽芯受力不均匀4,铜合金铸件的裂纹(1)黄铜中锌的含量过高(冷裂)或过低(热裂)(2)硅黄铜中硅的含量高(3)开模时间晚,特别是型芯多的铸件缩孔是压铸件在冷凝过程中,内部补偿不足而造成的孔穴1,浇注温度过高2,压射比压低3,铸件在结构上有金属积聚的部位和截面变化剧烈4,内浇道较小防止方法1,提高模温2,调整内浇道截面积或位置3,调整内浇道速度及压力4,适当地选用涂料及调整用量1,正确选用压铸模材料及热处理工艺2,浇注温度不宜过高尤其是高熔点合金3,模具预热要充分4,压铸模要定期或压铸一定次数后退火,打磨成型部分表面1,合金不宜过热2,提高模具温度,降低浇注温度3,严格控制合金成分在允许的范围内1,合金材料的配比要注意杂质含量不要超过起点要求2,调整好开模时间3,要使推杆受力均匀4,改变壁厚不均匀性1,正确控制合金成分,在某些情况下:可在合金中加纯铝锭以降低合金中含镁量;或在合金中加铝硅中间合金以提高硅含量2,提高模具温度3,改变铸件结构4,调整抽芯机构或使推杆受力均匀1,合金中加纯镁以降低铝硅含量2,模具温度要控制在要求的范围内3,改进铸件结构消除厚薄变化较大的截面4,调整好型芯和推,杆使之受力均衡1,保证合金的化学成分合金元素取其下限:硅黄铜在配制时,硅和锌的含量不能同时取上限2,提高模具温度3,适当控制调整开模时间1,改变铸件结构消除金属积聚及截面变化大处2,在可能条件下降低浇注温度3,提高压射比压4,适当改善浇注系统,使压力更好的传递第二章铸造铝合金缺陷及分析[size=3]一氧化夹渣缺陷特征：氧化夹渣多分布在铸件的上表面，在铸型不通气的转角部位。
缺陷1----冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
1、产品发黑，伴有流痕。
适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。
改进浇注系统，改善内浇口的填充方向。
另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。
更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。
提高压射速度，6、铸件整体压不实。
提高比压（尽量不采用）。
1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。
分析判断及解决办法产生原因其他名称：冷接（对接）缺陷2----擦伤缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。
其他名称：拉伤、拉痕、粘模伤痕缺陷3----欠铸缺陷现象：金属液未充满型腔，铸件上出现填充不完整的部位。
多出现在铸件末端或狭窄深腔处。
其他名称：浇不足、轮廓不清、边角残缺缺陷4----气泡其他名称：鼓泡缺陷现象：铸件表皮下，聚集气体鼓胀所形成的泡，有时会崩裂，存在贯通和非贯通两种。
缺陷5----流痕缺陷现象：首先进入型腔的金属液形成一个极薄而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹。
铸件表面上呈现与金属液流动方向相一致，用手感觉得出局部下陷。
此缺陷无发展方向，用抛光法能去处。
1、涂黑油烫模，能看出金属流的流向和填充顺序。
调整内浇口截面积、位置或填充方向，以达到同步填充的目的；2、用模具测温枪测量模具温度。
调整模具温度至工艺要求范围内；3、产品表面，内浇口处的金属流会出现特亮的部位。
适当调整填充速度以改变金属液填充型腔的流态；4、产品表面发黑，局部会出现涂料堆积现象。
压铸不良原因发生与对策一、流痕◎定义产品表面形成的褶皱。
多发生在产品薄肉部，袋形部分（气孔易残留，排气不畅处）◎特点沟槽处的浅褶皱在产品表面广泛形成◎原因1.模温低，溶汤温度低时，易发生2.脱模剂使用量过多3.排气性不好时◎对策1-1提升模温T℃↑1-2提升铝汤温度T℃↑1-3提升易产生不良处的温度T℃↑2-1少量使用脱模剂2-2吹气徹底3-1防止气体无法排出3-2 防止气体堵产品内部3-3适当调整射出速度V，高速切换时间二、流动不顺◎定义由于铝汤在完全充填之前，便发生凝固而产生的不良缺陷。
轻微时，前端直角部产生欠肉，或平面处有孔洞产生。
◎特征产品的边角部位铝汤未填充満，而产生的带圆形缺肉状◎原因1.铝液温度低而导致凝固。
2.排气性不好。
◎对策１-１提高模具温度。
１-２提高铝汤温度１-３调节射出速度、鋳造圧力到合适值１-４浇品位置，厚度，宽度的合适化２-1 防止气体堵塞三、缩孔◎定义在产品的角部，R角部，由于铝汤在凝固收缩时而产生的凹坑现象。
◎特征在产品壁厚部或薄厚很不均的产品壁内侧产生的收缩空洞◎原因1.局部过热2.铝汤供给不充分时3.有必要调查模温的分布◎对策1-1 在过热部分，加强冷却1-2 改变产品形状2-1 改变铸造条件2-2 采用适当的铸造方案四、收缩裂纹◎定义在铸造凝固过程中，沿着结晶粒界，缝隙中产生的裂纹。
◎特征由于凝固收缩产生了不规则形状的裂纹，龟裂部位有细小树枝状结晶呈现出来。
◎原因1凝固収縮造成铝汤不足2产品形状不均等3凝固速度缓慢，确认模温分布。
◎对策1-1铸造方案变更(提高汤流性)浇道速度增加填充时间缩短铸造压力增加(确认氮气量)模具温度最适化溶汤温度最适化2-1产品形状变更产品壁厚R部，角部形状V形盗肉追加3-1模温管理检讨在壁厚部追加点冷强化壁厚部的脱模剂量五、冷隔◎定义产品表面上，当铝液合流时，未能完全融合，形成的隔层。
隔层边缘呈圆滑状◎特征在铸造物表面的垂直方向上产生冷隔，其两侧完全分离开，间隔一定距离◎原因１铝汤温度低，在合流处不能完全溶合，铝液前端形成氧化膜，相互间的氧化膜不能溶合从而产生冷隔。
常见压铸件缺陷解决方法一、流痕（条纹）：特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。
此缺陷无发展方向，用抛光法能去处。
原因：（流动性问题）1、两股金属流不同步充满型腔而留下的痕迹2、模具温度太低3、填充速度太高4、涂料用量过多排除措施：1、调整内浇口截面积或位置2、调整模具温度，增大溢流槽3、适当调整填充速度以改变金属液填充型腔的流态4、涂料使用薄而均匀二、冷隔（冷接、对接），水纹特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
原因：（流动性问题）1、金属液浇注温度低或模具温度低。
2、合金成分不符合标准，流动性差。
3、金属液分股填充，熔合不良。
4、浇口不合理，流程太长。
5、填充速度低或排气不良。
6、比压偏低。
排除措施：1、适当提高浇注温度和模具温度。
2、改变合金成分，提高流动性。
3、改进浇注系统，加大内浇口速度，改善填充条件。
4、改善排溢条件，增大溢流量。
5、提高压射速度，改善排气条件。
6、提高比压三、擦伤（粘模伤痕）特征:顺着脱模方向，由于金属粘附,模具制造斜度太小而造成铸件表面的拉伤痕迹, 严重时成为拉伤面。
产生原因：（粘着现象）1、型芯、型壁的铸造斜度太小或出现倒斜度。
2、型芯、型壁有压伤痕。
3、合金粘附模具。
4、铸件顶出偏斜，或型芯轴线偏斜。
5、型壁表面粗糙。
6、涂料常喷涂不到。
7、铝合金中含铁量低于0.6%。
排除措施：1、修正模具，保证制造斜度。
2、打光压痕。
3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。
4、修正模具结构。
5、打光表面。
6、涂料用量薄而均匀，不能漏喷涂料。
7、适当增加含铁量至0・6〜0・8%。
四、凹陷（缩陷、塌边）特征：铸件平滑表面上出现的凹瘪的部分，其表面呈自然冷却状态。
产生原因：（模具设计、环境问题）1、铸件结构设计不合理，有局部厚实部位，产生热节。
缺陷1----冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
1、产品发黑，伴有流痕。
适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。
改进浇注系统，改善内浇口的填充方向。
另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。
更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。
提高压射速度，6、铸件整体压不实。
提高比压（尽量不采用）。
1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。
分析判断及解决办法产生原因其他名称：冷接（对接）缺陷2----擦伤缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。
其他名称：拉伤、拉痕、粘模伤痕缺陷3----欠铸缺陷现象：金属液未充满型腔，铸件上出现填充不完整的部位。
多出现在铸件末端或狭窄深腔处。
其他名称：浇不足、轮廓不清、边角残缺缺陷4----气泡其他名称：鼓泡缺陷现象：铸件表皮下，聚集气体鼓胀所形成的泡，有时会崩裂，存在贯通和非贯通两种。
缺陷5----流痕缺陷现象：首先进入型腔的金属液形成一个极薄而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹。
铸件表面上呈现与金属液流动方向相一致，用手感觉得出局部下陷。
此缺陷无发展方向，用抛光法能去处。
1、涂黑油烫模，能看出金属流的流向和填充顺序。
调整内浇口截面积、位置或填充方向，以达到同步填充的目的；2、用模具测温枪测量模具温度。
调整模具温度至工艺要求范围内；3、产品表面，内浇口处的金属流会出现特亮的部位。
适当调整填充速度以改变金属液填充型腔的流态；4、产品表面发黑，局部会出现涂料堆积现象。
