基站开关电源柜一、二次下电配置指导书1 基站供电系统结构概述基站供电系统主要由交流供电系统和直流供电系统组成。
交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。
直流供电系统的运行方式:在线恒压充电的全浮充供电方式。
(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。
蓄电池组既为备用电源,又可以吸收高频纹波电流。
2 开关电源柜硬件配置概述当前基站中常见的电源柜厂家有艾默生、中兴、中达、华为、北京动力源等，其中艾默生的占比最大，以下以艾默生电源柜做示例。
2.1 开关电源柜功能架构（1）逻辑架构高频开关组合电源由交流配电单元、直流配电单元、整流模块、监控模块组成。
交流配电单元：输入市电或油机电源,将交流电能分配给开关电源整流模块使用;含有浪涌保护器,作为基站电源系统的第二级防雷保护。
直流配电单元：通过直流汇流母排,将开关电源整流模块输出的直流电能提供给通信设备用电,并对电池进行充电。
整流模块：从交流配电取得交流电能,将交流电整流成直流电,输出到直流母排。
监控模块：实时监测和控制电源系统各部分工作,对电池进行自动管理,具有标准的RS232或 RS485通信口,作为后台监控的接口。
（2）开关电源柜现场图2.2 交流配电单元交流配电介绍2.3 直流配电单元直流配电回路有一次下电、二次下电之分。
一次下电负载：基站设备（如GBTS、NODEB等）接在一次下电回路；二次下电负载：传输设备（如Metro500、PTN950等）、监控设备（中兴、高新兴等动环设备）接在二次下电回路。
开关电源操作手册因部分开关电源（爱默生、中达、中兴、北京动力源、托普）参数设置不准确和监控单元显示数值与实际情况有偏移等问题，使基站蓄电池长期处于过充、欠充、过放等情况，导致后备电源不足当市电中断后，频繁发生因电源问题产生的大面积断站等严重事故。
因以上述技术隐患问题，我部门针对现网基站开关电源设备参数设置按基站重要层次分为三种：传输节点（3个以上）、VIP、普通站。
参数设置如下：一、基本要求：1、蓄电池均/浮充电压请按现场蓄电池端电压采样为准。
2、蓄电池容量根据现场实际蓄电池容量设置。
3、根据交流供电环境决定周期均充时间设置，正常交流供电环境设置3个月或100天一次；市电停电频繁的基站均充设置40-60天一次。
二、具体要求：传输节点站：均充 28.2V浮充26.8V155/622传输备：一次下电：23V2．5G：一次下电：23.5V二次下电：21.6VVIP基站：均充 28.2V浮充26.8V155/622传输备：一次下电：23V2．5G：一次下电：23.5V二次下电：21.6V普通基站：均充 28.2V浮充26.8V一次下电：23V二次下电：21.6V注：普通站一二次下电请根据实际蓄电池情况作相应调整三、操作手册针对现网使用开关电源（爱默生、中达、中兴、北京动力源、托普）以中达MCS_3000为例：本系统监控单元采用全智能化设计，内装微处理器，全数字化指示与调整，监控系统输入输出，整流模块状态、电池及环境温度、充放电控制与异常状况的告警与指示。
备有RS-232接口，具有遥讯、遥测、遥控功能，符合无人值守与集中监控的需要。
外接PC机采用中文窗口环境操作，可配合打印机提供系统文字信息，亦具有传呼机告警功能，能将主要告警通知用户，使用户随时获得系统最新信息。
监控单元与整流模块间以信号线联机。
它收集由整流模块传来的告警信号及电流值。
并可对整流模块下达停机、浮充/均充控制及浮充电压温度补偿的电压修正指令，下图为水平式监控单元外观图。

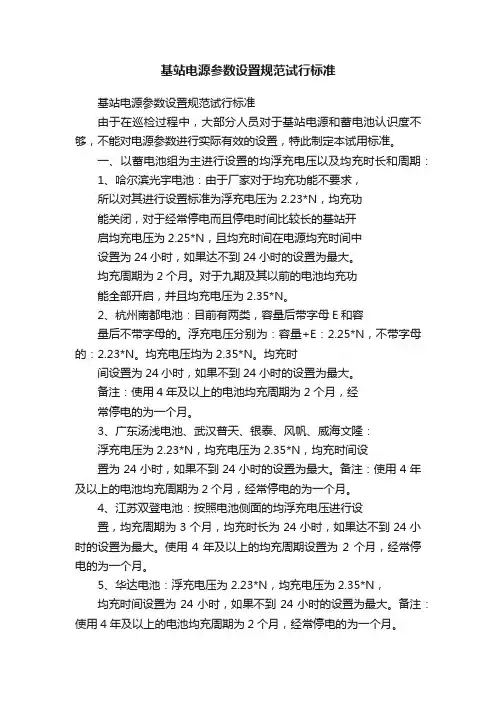

基站电源参数设置规范试行标准基站电源参数设置规范试行标准由于在巡检过程中，大部分人员对于基站电源和蓄电池认识度不够，不能对电源参数进行实际有效的设置，特此制定本试用标准。
一、以蓄电池组为主进行设置的均浮充电压以及均充时长和周期：1、哈尔滨光宇电池：由于厂家对于均充功能不要求，所以对其进行设置标准为浮充电压为2.23*N，均充功能关闭，对于经常停电而且停电时间比较长的基站开启均充电压为2.25*N，且均充时间在电源均充时间中设置为24小时，如果达不到24小时的设置为最大。
均充周期为2个月。
对于九期及其以前的电池均充功能全部开启，并且均充电压为2.35*N。
2、杭州南都电池：目前有两类，容量后带字母E和容量后不带字母的。
浮充电压分别为：容量+E：2.25*N，不带字母的：2.23*N。
均充电压均为2.35*N。
均充时间设置为24小时，如果不到24小时的设置为最大。
备注：使用4年及以上的电池均充周期为2个月，经常停电的为一个月。
3、广东汤浅电池、武汉普天、银泰、风帆、威海文隆：浮充电压为2.23*N，均充电压为2.35*N，均充时间设置为24小时，如果不到24小时的设置为最大。
备注：使用4年及以上的电池均充周期为2个月，经常停电的为一个月。
4、江苏双登电池：按照电池侧面的均浮充电压进行设置，均充周期为3个月，均充时长为24小时，如果达不到24小时的设置为最大。
使用4年及以上的均充周期设置为2个月，经常停电的为一个月。
5、华达电池：浮充电压为2.23*N，均充电压为2.35*N，均充时间设置为24小时，如果不到24小时的设置为最大。
备注：使用4年及以上的电池均充周期为2个月，经常停电的为一个月。
6、山东华日电池：浮充电压为2.23*N，均充电压为2.35*N，均充时间设置为24小时，如果不到24小时的设置为最大。
备注：使用4年及以上的电池均充周期为2个月，经常停电的为一个月。
7、圣阳电池：浮充电压为2.23*N，均充电压为2.35*N，均充时间设置为24小时，如果不到24小时的设置为最大。
流不大于0.2 G。
（A），通常采用0.1 G。
（A）为宜。
（在容量测试期告警参数设定（）内均为出厂设置值---- 高压告警56〜59V——低压告警44〜50V（44）（二次下电）---- 交流高压221〜330V（290）---- 交流低压110〜219V（154）---- 电池过温20〜50 r （40）基本参数设置——浮充电压（）〜只设定——均充电压（）---- 均充限流（）——均充功能设定——开启/关闭---- 周期均充自动/手动——自动均充周期1〜12个月，据电池厂家要求，无要求者建议设为天）---- 均充时间1〜24小时（10h）——均充开始时间电池首次均充开始时间——电池容量设定——电池容量300〜1000AH （据实际设置）---- 电池组数2备用发3 (90一次下电及二次下电情况一次下电的意义：之所以需要下电，目的其实主要是为了保护电池，需要保护电池的一般是基站等无人机房，而核心机房由于重要，所以一般不设下电功能。
第一次被下电的设备一般为本地的非重要但电流较大的负载，影响的一般为本地局部，而第二次下电的负载则是重要的负载一般为传输设备，电流较小，但中断后可能会影响到其他局站，所以这类重要的负载一般都接到第二次下电的部分。
因为会首先切除一些大电流非重要负载，所以轻载后，电池仍可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理。
而如果达到第二次下电的保护电压，仍然没有恢复市电，或采取油机发电，则为了保护电池不被深度放电损坏，这时候就会全部切除电池，切除通过直流接触器来实现，第一次下电电压会设置为46V左右，看情况和要求而定，而对于-48V系统而言，第二次下电电压值一般设置为单体电池的放电中止电压值之和，也就是说为。
（44）。
五、基站电源系统及常用参数设置
1、示意图：
2、参数设置：
●浮充54.0V
–补偿电池自放电损耗（平时）
●均充56.4V
–快速充电（不满）
–迫使各单体电池的特性均衡（1至3个月
●充电限流值<= 0.1~0.15C10 （单个模块额定工作电流为50A）
–C10 单组电池容量
例: C10=1000AH
=100AX10H
≠50AX20H
●一次下电设置电压：44V，二次下电设置电压：43.5V
●整流模块按功能分：带热插拔功能和不带热插拔功能两种，不带热插拔功能的更换顺序
(等电位操作)：先插交流口→打开正常后→再插直流口（原因：防止打火）
六、必须掌握的一些计算
1、功率W=电压V*电流A（交流、直流均一样）
2、过半时间=电池组总容量AH／负载总电流A／2（例：电池总容量为1000AH，负载总电流为50A，则
过半时间=1000/50/2=10小时）
3、单相汽油或柴油发电机额定功率为5000W，空调一般在2000W左右，用单相油机发电时应先将空调关
闭，否则油机会过载。
可以计算：模块50A*54V=2700W+空调2000W=4700W，油机实际输出功率一般可估算为80%即4000W左右。
4、单相油机发电时遇负载总电流超过50A应如何操作：以负载65A为例，一个模块工作只有50A，则电
池仍放电10A，发电时间长了会出现倒站或是来电切换时倒站，若开启两个模块油机无法承受，此时可以对模块进行限流如35A，再开启两个模块（两个模块应处于同一相）。
35A*2*54V=3780W，油机可以正常工作，而且尚有5A电流对电池充电。
附件1：开关电源休眠功能开启指导及充放电参数设置标准仅限于2015年新建基站所配开关电源,包括动力源(DUM-48/50H)、艾默生(NetSure 731)、中兴(ZXDU68 S601)、华为(TP48600)四个厂家开关电源蓄电池相关参数设置及节能模式的设置。
一、动力源开关电源（一）数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，输入密码, 点开“参数设置”屏可以进行相关内容的修改。
（二）密码的输入密码：“123”出厂已设定。
在进入首页初始化数据后，即出现主屏状态。
按右键显示“系统主菜单”，如图1-1。
按下键，高亮“参数设置”如图1-2。
此时按右键确认，弹出图1- 3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图1-4。
可以查看运行信息,如图1-5;可以查看（或调整）“参数设置”屏中的菜单数据,操作过程如图1-6。
图1-3 图1-4图1-5 图1-6注: 参数做调整时，须高亮数字进行设置修改，然后按确认键。
如果参数修改后不按确认键，按返回建，自动保留原有参数。
电池参数设置：由“参数设置”屏确认点开“电池参数”页，图1-7是电池参数设置屏。
可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。
见符号“▼”可按下翻键，对电池相关参数（调整）设置。
一般为出厂参数设置。
如图1-7、图1-8。
系统配置1个电池电流检测分流器，显示如图8,电池标称容量为两路电池标称容量和。
系统配置2个电池电流检测分流器，显示如图7，电池标称容量分别显示。
节能参数：在“参数设置”屏操作确认键进入“节能参数”设置屏，如图1-9。
图5图1-9注：在启用节能前,在控制输出菜单中将休眠功能开关设定为”开”。
运行维护参数设置表控制输出：由“系统主菜单”确认翻开“控制输出”屏显示图1-10。
开关电源设置标准（经验值）
一、电池充放电参数
均浮充转化电流：5A
充电过流告警值：120A
最大充电限流值：以华为为例
（华为艾默生电源以单组电池为单位，天波、中达以总电池组数为单位）0.2C10=100A （500AH电池）
0.15C10=45A /30A （300AH或200AH电池）均充时间间隔：90-30天（若停电频繁，可将间隔设短些）均充定时时间：15-18小时(若停电频繁，可将时间设长些）均充电压：56.4V （500AH电池）
56.2V （300AH或200AH电池）
浮充电压：53.6V
0.2C10为：用电池标称容量的十分之二倍的电流充电10小时。
二、一次下电(负载下电电压)
1、POP点：46.5V
2、重要基站：45.5V
3、普通基站：44.2V
三、二次下电（电池保护电压）
1、POP点：43.2V
2、重要基站：43.2V
3、普通基站：43.2V
注：a、中达一次下电指电池保护下电，二次下电指负载下电；
b、传输不能接入一次下电位置；
c、二次下电仅可接传输设备，其它业务部门如需接入，须
由传输部门同意
四、空调设置:
1、温度220C至250C（秋冬季）
2、温度250C至280C（春夏季）
3、机房位置离天面越近，设置温度越高，楼顶机房应设置为
280C（春夏季）。
附件1：开关电源休眠功能开启指导及充放电参数设置标准仅限于2015年新建基站所配开关电源,包括动力源(DUM-48/50H)、艾默生(NetSure 731)、中兴(ZXDU68 S601)、华为(TP48600)四个厂家开关电源蓄电池相关参数设置及节能模式的设置。
一、动力源开关电源（一）数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，输入密码, 点开“参数设置”屏可以进行相关内容的修改。
（二）密码的输入密码：“123”出厂已设定。
在进入首页初始化数据后，即出现主屏状态。
按右键显示“系统主菜单”，如图1-1。
按下键，高亮“参数设置”如图1-2。
此时按右键确认，弹出图1- 3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图1-4。
可以查看运行信息,如图1-5;可以查看（或调整）“参数设置”屏中的菜单数据,操作过程如图1-6。
图1-3 图1-4图1-5 图1-6注: 参数做调整时，须高亮数字进行设置修改，然后按确认键。
如果参数修改后不按确认键，按返回建，自动保留原有参数。
电池参数设置：由“参数设置”屏确认点开“电池参数”页，图1-7是电池参数设置屏。
可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。
见符号“▼”可按下翻键，对电池相关参数（调整）设置。
一般为出厂参数设置。
如图1-7、图1-8。
系统配置1个电池电流检测分流器，显示如图8,电池标称容量为两路电池标称容量和。
系统配置2个电池电流检测分流器，显示如图7，电池标称容量分别显示。
节能参数：在“参数设置”屏操作确认键进入“节能参数”设置屏，如图1-9。
图5图1-9注：在启用节能前,在控制输出菜单中将休眠功能开关设定为”开”。
运行维护参数设置表控制输出：由“系统主菜单”确认翻开“控制输出”屏显示图1-10。

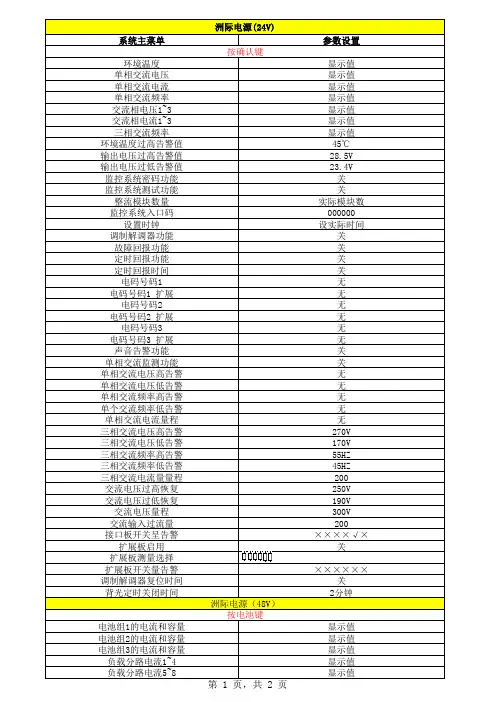

洲际电源(24V)
系统主菜单参数设置
按确认键
环境温度显示值单相交流电压显示值
单相交流电流显示值
单相交流频率显示值
交流相电压1~3显示值
交流相电流1~3显示值
三相交流频率显示值
环境温度过高告警值45℃
输出电压过高告警值28.5V
输出电压过低告警值23.4V
监控系统密码功能关
监控系统测试功能关整流模块数量实际模块数监控系统入口码000000设置时钟设实际时间调制解调器功能关
故障回报功能关
定时回报功能关
定时回报时间关
电码号码1无电码号码1 扩展无电码号码2无电码号码2 扩展无电码号码3无电码号码3 扩展无
声音告警功能关
单相交流监测功能关
单相交流电压高告警无
单相交流电压低告警无
单相交流频率高告警无
单个交流频率低告警无
单相交流电流量程无
三相交流电压高告警270V
三相交流电压低告警170V
三相交流频率高告警55HZ
三相交流频率低告警45HZ
三相交流电流量量程200
交流电压过高恢复250V
交流电压过低恢复190V 交流电压量程300V
交流输入过流量200
接口板开关呈告警××××√×扩展板启用关扩展板测量选择
扩展板开关量告警××××××调制解调器复位时间关
背光定时关闭时间2分钟
洲际电源（48V）
按电池键
电池组1的电流和容量显示值
电池组2的电流和容量显示值
电池组3的电流和容量显示值负载分路电流1~4显示值负载分路电流5~8显示值。
附件1：开关电源休眠功能开启指导及充放电参数设置标准仅限于2015年新建基站所配开关电源,包括动力源(DUM-48/50H)、艾默生(NetSure 731)、中兴(ZXDU68 S601)、华为(TP48600)四个厂家开关电源蓄电池相关参数设置及节能模式的设置。
一、动力源开关电源（一）数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，输入密码, 点开“参数设置”屏可以进行相关内容的修改。
（二）密码的输入密码：“123”出厂已设定。
在进入首页初始化数据后，即出现主屏状态。
按右键显示“系统主菜单”，如图1-1。
按下键，高亮“参数设置”如图1-2。
此时按右键确认，弹出图1- 3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图1-4。
可以查看运行信息,如图1-5;可以查看（或调整）“参数设置”屏中的菜单数据,操作过程如图1-6。
图1-3 图1-4图1-5 图1-6注: 参数做调整时，须高亮数字进行设置修改，然后按确认键。
如果参数修改后不按确认键，按返回建，自动保留原有参数。
电池参数设置：由“参数设置”屏确认点开“电池参数”页，图1-7是电池参数设置屏。
可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。
见符号“▼”可按下翻键，对电池相关参数（调整）设置。
一般为出厂参数设置。
如图1-7、图1-8。
系统配置1个电池电流检测分流器，显示如图8,电池标称容量为两路电池标称容量和。
系统配置2个电池电流检测分流器，显示如图7，电池标称容量分别显示。
节能参数：在“参数设置”屏操作确认键进入“节能参数”设置屏，如图1-9。
图1-9注：在启用节能前,在控制输出菜单中将休眠功能开关设定为”开”。
运行维护参数设置表控制输出：由“系统主菜单”确认翻开“控制输出”屏显示图1-10。
开关电源主要参数名词解释与参数设定标准以某基站配置-48V开关电源，配2组500AH蓄电池组（单体电池电压U=2V、额定容量C10=500AH，那么以下参数设置要求如下：开关电源的参数设置主要参考配套蓄电池维护参数要求设定，有时运营商会根据实际使用环境对设定参数作适当的调整，以保障蓄电池使用寿命最大化。
1.设置高频开关电源充电限流✓充电限流就是系统根据蓄电池的容量（事先必须在监控参数中正确设定蓄电池容量）、负载所需电流的大小来自动计算整流器的限流点。
✓充电限流设置范围：0.1-0.25C10，推荐值为0.15C10，即150A；✓单体整流模块输出电压=（0.15 C10+负载电流）/单体个数2.设置高频开关电源蓄电池容量✓开关电源蓄电池容量：后备蓄电池组总标称容量设置为1000AH（U=-48V）。
✓蓄电池串联时，每组电池组总电压为每节电池端电压之和，而电池组容量不变；多组电池组并联时，电池组总电压每组电压值，而容量为每组容量之和；3.设置温度补偿系数✓温度补偿系数：是开关电源监控模块对蓄电池浮充电压进行补偿时，温度每偏离温补中心点1℃的补偿值。
✓在同一浮充电压下，浮充电流随温度的升高而增大，一般设定温度补偿中心点为25℃，补偿系统一般为3—4mV。
✓推荐补偿系数为3 mV。
4.设置浮充电压✓浮充电压：是在市电正常时，由整流器向负载供电，并同时给蓄电池微小的补充电流，此时的工作电压即浮充电压。
✓浮充电压设置范围：53.5V—55.2V（单体电池浮充电压为2.23V—2.3V），一般设为54V或54.5V。
✓目前浙江移动基本采用单体电压为2.27V的标准，即开关电源浮充电压为54.5V。
5.设置均充电压✓均充电压：是为了使蓄电池保持足够的容量，则需要提高浮充电压，使流入电池电流增加，此时的整流器工作电压即均衡电压，它是基础电压的上限。
✓均充电压设置范围：55.2V—56.4V（单体电池浮充电压为2.3V—2.35V），一般设为56.4V。
基站电源参数设置说明：本期基站组合电源都为ZXDU58/68型号组合电源，区别是站点配置的整流模块型号、数量不同，电池容量不同。
监控单元设置操作方法完全相同，给出所有基站电源设置方法及具体参数置。
1.1 键盘操作说明监控单元键盘示意图通过4个功能键和组合键，可以方便快捷的完成监控单元的菜单操作。
按键及其组合的定义见下。
按键定义表按键名按键定义完成功能Esc 退出取消操作/返回上一层菜单PgUp 上向上翻页/向左移动光标PgDn 下向下翻页/向右移动光标Enter 确认进入下一层菜单/确认当前操作PgUp + PgDn 上+下进入快捷菜单PgUp + Enter 上+确认显示帮助信息PgDn + Enter 下+确认显示调测信息1.2 LCD菜单介绍手册中的所有界面图，都仅用于举例，图中涉及的所有数值，与用户的实际设备并无关联。
1.2.1 菜单组成说明在错误!未找到引用源。
中提到了“上/下一层菜单”、“快捷菜单”、“帮助信息”和“调测信息”，下面对菜单的结构和名称加以说明。
1．多层菜单结构监控单元采用多层菜单结构，可在相邻层间切换；2．主菜单在监控单元上电时，监控单元进行自检，首先进入第一层菜单，即主菜单，如下图所示。
主菜单是图形菜单，由主菜单可以进入二层菜单。
部分二层菜单下还有三层菜单和四层菜单；监控单元主菜单1.2.2 菜单结构菜单结构如下图所示。
信息直流输出电池组交流输入整流器状态环境单元输入干接点当前时间版本信息下次均充时间电池组1信息电池组2信息电池组3信息A 相电压B 相电压C 相电压整流器1状态整流器2状态整流器n 状态告警告警n-1内容告警n-n 内容控制1. 系统参数设置2. 操作维护管理3. 删除历史记录4. 恢复厂家设置5. 下载程序整流器控制充电状态控制电源运行参数蓄电池管理参数通讯参数输出干接点设置告警阈值设置检测值调整参数口令设置系统信息记录历史告警记录放电记录历史操作记录极值记录历史告警1历史告警n操作记录1操作记录n持续时间放出容量结束时间交流最大电压负载最大电流放电最大电流1.3 设置参数在设置参数前需要了解操作方法和如何确定正确的参数值。
第一节移动基站开关电源基本参数和空调温度设置的指导意见一、设置标准●开关电源：通常-48V高频开关电源对阀控蓄电池组的浮充电压设置为53.5V，均充电压设置为56.4V，均充限流为0.1 C（A），均充时间为108小时，均充周期为6个月，温度补偿系数设为3mv/℃/cell。
开关电源的一次下电保护电压设置为47V，二次下电保护电压设置为44V。
电池容量按实际标称容量设置。
●空调：建议移动基站机房空调的温度设置范围为25±2（℃）。
●开关电源参数设置注意事项：A、温度传感器坏或无温度传感器，取消温度补偿。
B、更换开关电源监控单元或电池组，必须重新设置参数。
C、其他参数采用厂家默认参数设置。
二、设置说明●充电电压设置a、浮充设置。
浮充电压在25℃环境温度下，一般按2.23～2.25V/只设定，通常取低限设置有利于电池的使用寿命，（以电池厂家说明书规定设置浮充电压为准），浮充温度补偿系数通常取3mV／℃/只。
b、均充设置。
均衡充电电压一般在2.30～2.35V/只/25℃，均充时间为12～8h。
通常均衡充电电压设为为2.35V／只，均充时间为8h。
（可根据蓄电池的不同按产品说明具体执行）●蓄电池的放充电放电是为了检查电池容量是否正常，一般采用10小时率放电，有条件的可用假负载放电；从维护方便考虑，可直接用负载进行放电，即拉掉市电，用电池组供电，考虑到安全性，放电深度控制在30～50％为宜。
当然，有条件可放电更深一些，容易暴露电池潜在的问题。
并且每小时检测一次单体电池电压，通过计算放出电池容量，对照附表电压值，判断电池是否正常。
根据测记的数据做出放电曲线，留作以后再次测试时比较。
电池组放电结束后，立即转入均衡充电，充电限流不大于0.2 C10（A），通常采用0.1 C10（A）为宜。
(在容量测试期间通信安全都会受到一定的威胁。
因此在做容量试验时要防止市电停电，备用发电机组应处于良好状态)备注：爱默生PS48300系列的高频开关电源有三级密码：用户级密码（默认值：1）、工程师级密码（默认值：2）、管理员密码（默认值：640275）附表：电池容量与电压关系。
二、关于开关电源容量的计算：1、开关电源的整流模块配置原则整流模块的配备原则是N+1的方式，即，N块主用，1块备用。
如现有开关电源上有整流模块5块，每块50A，整流电流总量只等于50A*4=200A。
2、蓄电池充电电流蓄电池的充电电流=蓄电池容量的10%。
如机房内现有两组500AH蓄电池，蓄电池的充电电流即为500*2*10%=100A。
3、开关电源的整流模块配置容量开关电源起交流转直流的作用，整流模块的容量=蓄电池电流容量+直流负载。
如机房内现有开关电源上监控模块显示为53.5V 23A,后续需新增BTS设备,功耗为300W,则整流模块容量的计算为:100A(蓄电池充电电流)+23A(现有直流负载)+300W/48V(新增直流负载)=129.25A.若目前整流模块数为5块,主用4块,整流量为200A>129.25A,则完全能够满足机房内直流负载的需求,无需扩容.三、开关电源内的特别说明：1、什么是一次下电、二次下电，有何区别：当市电断电后，由蓄电池为直流负载开始供电，直流负载的有效工作电压范围是54V~43V，所以，没必要将电池耗干才断电，只要低PDF 文件使用 "pdfFactory Pro" 试用版本创建于额定电压阀值，就将直流负载进行断电处理。
一般设置第一次下电为：当输出电压在45.6V时，自动卸载一部分负载，如无线、接入，目的是保传输，因为传输网络因为一个节点的断电，可能会影响其他站点的业务。
第二次下电为：当输出电压达到43.2V时，卸掉所有负载，目的是保护电池，避免电池过量放电。
当市电恢复后，自动转为均衡充电状态，对电池进行充电。
2、空开和熔丝的区别：空开和熔丝都属于过流保护装置，它们的区别要分析两者的优缺点。
空开小，可集中安装，在开关电源机柜内容间有限的情况下安装空开是不错的选择，但空开的汇流排上的集中安装，也会造成个别空开不符合需求时无法进行更换；相较于熔丝，就像插座一样，安装和拆除都较容易实现，当现有容量不符合需求时可根据实际需求进行更换，但也较占机柜空间。
