最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。
塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。
范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
新房装修时如何选择家用小型断路器及漏电开关?答：现代家居用电应按照明回路、电源插座回路、空调回路，分开布线，当其中一个回路（如插座回路）岀现故障时，其他回路仍可以正常供电。
插座回路须安装漏电保护装這，防止家用电器漏电造成人身电击事故。
1、住户配电箱总开关一般选择能同时断开相线和中性线的32/X-63A小型浙路器，带不带漏电均可。
2、照明回路一般选择10A-16A的小型断路器。
3、插座回路一般选择16-20A的漏电保护断路器。
4、空调回路中：1匹-4.2匹的空调回路一般选择16-25A的小型断路器；3匹-5匹的柜机需要25A-32A的小型断路器；10匹左右的中央空调就需要独立的2P40A左右的小型断路器。
5、采用双换或1P+N的断路器，当线路岀现短路或漏电故障时，即切断电源的相线和中性线，诵保人身安全及用电设备的安全。
注：以上选择仅供参考，每户的实际用电电器功率不一样，具体选择要按照电工设计为准。
如何根据家电的功率计算和选择空气开关？1 匹=735W=750W； 1.5匹=1.5 x 750W=1125W； 2匹=2 x750W=1500W； 2.5匹=2.5 x 750W=1875W计算方法以此类推。
例子仁3匹空调应该选择多少A的空气开关？（220V电压）3 x 750W=2250W x 3 （冲击电流）=6750W 一220V=30.68A~32A例子2: 5匹空调应该选择多少A的空气开关少（380V电压）5 x 750W二3750W X 3 （冲击电流）=X250Wm380V=29.6A = 32A （功率十电压二安培）注：空气幵关在额定负载时平均操作使用寿命20000次。
在已经了解渴电开关和空气开关的原理及功能的情况下，一般在为客户选配配电箱的过程中，应本看照明小、插座中、空调大的选配原則。
可根据客户的要求和装修个性的差异性，结合实际情况逬行灵活的配电方案。
断路器基础知识1＞小型断路器是什么？能接通.承载以及分断正希电路条件下的电流。
∙插座的简介o插座chāzuò[jack;outlet;receptacle;socket]有一个或一个以上电路接线可插入的座,通过它可插入各种接线,便于与其他电路接通。
∙插座种类o网络插座电话插座视频、音频插座{GB2099.1-2008/IEC60884-1：2006，E3.1,MOD《家用和类似用途的插销插合的插套，并且装有用于连接软缆的端子的电器附件。
（fixed socket-outlet）固定式插座：用于与固定布线连接的插座。
（portable socket-outlet）移动式插座：打算连接到软缆上或与软缆构成整体的、而且在与电源连接时易于从一地移到另一地的插座。
（multiple socket-outlet）多位插座：两个或多个插座的组合体。
（socket-outlet for appliances）器具插座：打算装在电器中的或固定到电器上的插座。
(rewirable plug or rewirable protable socket-outlet)可拆线插头或可拆线移动式插座：结构上能更换软缆的电器附件。
(non-rewirable plug or non-rewirable protable socket-outlet)不可拆线插头或不可拆线移动式插座：由电器附件制造厂进行连接和组装后，在结构上与软缆形成一个整体的电器附件。
注：家庭墙面插座属于固定式插座；排插（上图）不带电源线和插头叫移动式插座，带插头形成整体就叫转换器（adaptor）了∙连接开关插座的方法o1、先用试电笔找出火线2、关掉插座电源3、将火线接入开关2个孔中的一个，再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢。
4、找出零线直接接入插座3个孔中的N孔内接牢。
5、找出地线直接接入插座3个孔中的E孔内接牢。
注意：零、地线不能接错(一般面对插座左零右火上接地，否则插上用电设备，一开就会跳闸。
电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。
五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。
很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。
首先，得学会区分灯线。
按照线的颜色来划分，红、黄、绿线属于火线，有电。
蓝线属于零线。
花线为地线，有两种颜色，通常是黄、绿两种色彩。
灯的控制线为白线或黑线。
其次，了解接线方法，如下：L接进线为火线，N接进线为零线。
L孔与L1通过导线相连，即两孔插座正面右边的插孔内。
1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L 接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。
2.开关仅用来控制工具，不控制插座。
建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。
此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。
事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座。
②开关控制单控开关。
③开关控制双控开关。
开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。
开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。
只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。
怎样选择家用小型断路器及漏电保护器？家居用电按照照明回路、电源插座回路、空调回路、电热水器回路分开布线，当其中一个回路（如插座开关）出现故障时，其他回路仍可正常供电。
插座回路须安装漏电保护器（即漏保），防止家用电器因漏电造成人身电击事故。
断路器的作用、功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
总开关应稍微大一点，因为夏天用电高峰期电压会很低；分路不能大，大了不起保护作用。
具体可以咨询电工师傅。
1、家用配电箱总开关一般选择二极（即2P）40A、63A小型断路器，带漏电或不带漏电均可；2、插座回路一般选择16A、20A的漏电保护开关。
但厨房，卫生间需要25A左右的漏电保护开关；3、照明回路一般选择10A、16A小型断路器；4、1.0-1.5匹空调回路一般选择16A-25A的小型断路器；3-5P柜机需要25A-32A，10P左右的中央空调需要独立的2P40A左右。
怎样选择家用小型断路器及漏电保护器？方法1：总开关用2P带漏电保护的，分路就用普通断路器不需要带漏电。
缺点就是万一某一路有问题，有可能总开关会跳闸，导致全房断电（断路器的灵敏度没有带漏电的高，1P的也会跳闸，但灵敏度比漏电的低一点）。
总控2P64A漏保厨房16A空开卫生间16A空开插座20A空开照明16A空开壁挂空调32A空开柜机空调32A空开方法2：总开关用2P不带漏电保护的；普通插座、厨房、卫生间的独立回路一定要带漏电保护，因为厨房、卫生间相对潮湿，电源插座是常用的，还有宝宝容易接触到的地方，相对容易发生漏电的危险；照明、空调不需要带漏电，用普通断路器就可以。
这样的配置好处就是：哪一路有问题就跳那一路，不会影响别的线路。
总控2P64A空开怎样选择家用小型断路器及漏电保护器？1P断路器为单进单出，只有火线进断路器，断路器只控制火线；2P断路器为双进双出，即火线和零线都进断路器，断路器同时控制火线与零线；从外形上看，2P断路器的宽度比1P断路器宽一倍。
空气开关与漏电保护器一、空气开关和漏电保护器1、空气开关.空气开关是通常的叫法,学名应该称为空气断路器，简称为空断或空开，是以空气为灭弧介质的,控制电气回路的分合开关.空气开关具有多种保护功能，业主可以根据需要选择不同的功能组合，如短路保护、过载(电流）保护、分励控制、欠压保护等.短路保护和过载（电流)保护是基本配置，分励控制和欠压保护是选配功能，可以根据需要选配.空气开关是过流保护,不带漏电功能，只有在过流或短路时掉闸。
电气线路过电流(包括短路),如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾。
空气开关是由于电路中电流过大（电路短路或用电设备总功率过大都有可能引起电流过大）而自动关掉开关，切断电路。
2、漏电保护器.简称漏电开关，又叫漏电断路器,按其保护功能和用途，一般可分为：漏电保护继电器、漏电保护开关和漏电保护插座三种类型。
是电路中漏电电流超过预定值时能自动动作的开关，主要是用来在设备发生漏电故障时防止人身发生触电事故进行的人身触电保护，具有过载和短路保护功能.（1)漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统。
对于电源中性点不接地的系统，则不宜采用漏电保护器。
(2)漏电保护器分为电压型（已趋淘汰)和电流型两类。
电流型又分为电磁型和电子型两种。
目前市场供应的漏电断路器绝大多数是电子型.电磁型和电子型漏电开关的区别.二者原理不同，但目的一样，都是提供漏电保护。
电磁式的最大特点是:抗干扰能力强，可靠性高，动作功能不受电源电压影响，但结构复杂，价格高；通俗地说，不需电源也能正常工作。
电子式的特点是：容易实现高灵敏度，结构简单，调整方便，价廉；但抗干扰能力差,动作功能受电源电压影响。
电压低了或缺了一相或两相电时，内部线路板就不工作了,产品也就失去了保护功能。
西方发达国家通常用电磁式漏电断路器。
但国内有些厂家为了降低成本,在同一款产品将电磁式改为电子式，外观一模一样（识别：用一根电源线来测试，也就是0V测试,能动作就是电磁式的，如需另加电源才能测试的是电子式）。

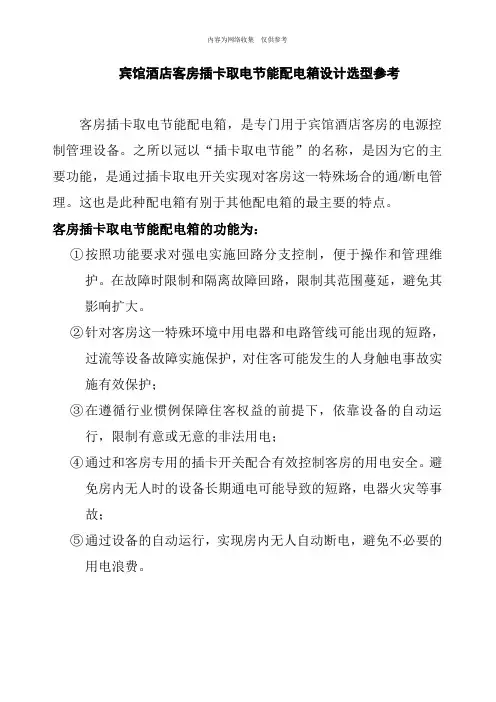

宾馆酒店客房插卡取电节能配电箱设计选型参考客房插卡取电节能配电箱，是专门用于宾馆酒店客房的电源控制管理设备。
之所以冠以“插卡取电节能”的名称，是因为它的主要功能，是通过插卡取电开关实现对客房这一特殊场合的通/断电管理。
这也是此种配电箱有别于其他配电箱的最主要的特点。
客房插卡取电节能配电箱的功能为：①按照功能要求对强电实施回路分支控制，便于操作和管理维护。
在故障时限制和隔离故障回路，限制其范围蔓延，避免其影响扩大。
②针对客房这一特殊环境中用电器和电路管线可能出现的短路，过流等设备故障实施保护，对住客可能发生的人身触电事故实施有效保护；③在遵循行业惯例保障住客权益的前提下，依靠设备的自动运行，限制有意或无意的非法用电；④通过和客房专用的插卡开关配合有效控制客房的用电安全。
避免房内无人时的设备长期通电可能导致的短路，电器火灾等事故；⑤通过设备的自动运行，实现房内无人自动断电，避免不必要的用电浪费。
客房插卡取电节能配电箱的组成部件为：1，箱体，绝大多数为冷轧钢板，表面喷漆处理或喷塑处理，少数为工程塑料；一般箱体正面安装有半透明的有机玻璃操作和检视窗；箱体有明装与暗装两种不同的安装形式。
2，电器附件，一般由微型空气断路器，漏电保护开关，微型接触器组成，上述附件均为9的整倍数尺寸的模块化器件，标准滑轨安装。
如果是弱电控制的插卡取电开关，还需要模块化安装的DC低压电源。
3，附属零配件材料，包括PEN零线端子，PE接地端子。
客房插卡取电节能配电箱在设计选型前需要了解掌握的情况：需要了解投资方的如下要求和意向：1，需要实现哪些电器控制功能。
一般常规的照明，如床灯，房灯，廊灯，落地灯，台灯，卫生间照明，门铃/勿扰，请即清理等功能都由集控板这个主要的回路来控制。
需要特别了解的是，除了这些还有否如下比较特殊的设置，如：房间的空调是否为功率在1KW以上的分体窗机（需要单独设置回路）？房间内是否设置电热水器和电冰箱这样较大功率的用电器（需要单独设置回路）？卫生间是否设置电加热淋浴器（需要单独设置回路）？2，投资方所希望达到的设备档次水平和投资额的大小。
公牛插座接线图
开关安装应该在水电装修之前就做好规划，确定需要安装公牛开关的位置及数量，这一点非常重要，以免装修完成后发现开关插座安装不合适而二次动工，浪费时间浪费金钱。
一、公牛开关安装方法
1、墙面暗装：86铁方盒嵌入墙内，只有面板高出墙面。
2、墙面明装：明装盒凸出安装在墙面上，开关插座面板安装其上，配合明装线槽用。
3、屏风暗装：只允许在屏风走线槽内布护套线及安装底盒、插座面板。
4、地面暗装：铁方盒嵌入地面，安装金属防水地面插座。
二、公牛开关安装接线图
图1、一开关五孔插座，其中开关为单控开关
图2、一开双控开关及一开双控五孔开关插座
图3、三开单控开关
图4、三开双控开关
图5、两用型开关插座
三、公牛开关安装注意事项
装配公牛开关时，暗装开关要求距地面1.2米-1.4米，距门框水平距离150毫米-200毫米。
开关的位置与灯位要相对应，同一室内的开关高度应一致。
卫生间应选用防水型开关，确保人身安全。
插座安装时，明装插座距地面应不低于1.8米;暗装插座距地面不低于0.3米，为防止儿童触电、用手指触摸或金属物插捅电源的孔眼，一定要选用带有保险挡片的安全公牛插座。
漏电保护插座1. 外型结构图：2. 安装方法：A、将两只安装螺钉穿入安装板的两只孔内且与埋入墙体内的安装盒两只纹孔拧紧；B、将面板与安装板配合，面板四只卡钩与安装板扣孔配合紧密；C、拆卸面板时需用“一”字形螺丝刀插入面板二侧扁槽内旋转翘开即可。
D、使用标准86型接线盒，接线盒深度需在50毫米以上，明盒安装时需特别注意此深度要求（因为一般的明盒都只有30~40毫米深）。
安装时请严格按照说明书要求，由专业电工安装。
3. 接线方法：（关于电源端、输出端、接地端的接线方法）A、电源端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
B、输出端：选用电线：φ1.38（铜）单线专用。
（注：此产品在与普通插座相连接时才具备此输出端接线，此接线方法视情况而采用，如辅助接线图所示。
一般不需接线）C、接地端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
如下图所示4. 辅助接线：在此产品输出端可续接若干个普通插座或开关，同样具有本产品所具有的性能。
此接线方法视情况而采用。
如下图所示。
5. 检测：每月至少检测一次为安全可靠运行，安装完毕后需进行检测，以后每月至少检测一次。
检测方法：A、检查产品接线无误后，开启总电源；B、按下蓝色RESET复位按钮，绿色指示灯亮，触头闭合，输出端带电；C、按下黄色TEST测试按钮，红色指示灯亮，触头断开，输出端断电；D、每隔3~5秒，重复B、C步骤至少3~5次，鉴定插座完好；E、每月至少检测一次；F、用户请勿自行拆解。
6. 注意事项：A、不能将湿毛巾或湿布擦拭产品表面，应使用充分拧干的软布或毛巾擦拭产品的污垢；B、不能用化学清洁剂涂上产品表面，否则将会损伤产品表面质量。
C、以上为简要安装说明，详细说明请参见说明书。
产品必须由合格的专业电工安装。
•QS-1-10L-16-CA•规格: 3P•额定电流: 16A。
电热水器原理图、电路原理分析（1）万和DSZF38-B型储水式电热水器原理图海尔大海象FCD-H65B型电热水器工作原理海尔大海象FCD-H65B型电热水器工作原理如图所示（虚线框内是PCB元件板）。
AC220V电源经由漏电保护器KDLS( 30A/15mA)一双向控制流量开关（二次控制）在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器(BT)一手动设定温控器(MT)的闭合触点，使电加热器(EL)得电加热。
同时，流量开关指示灯（兼电源指示灯）、加热指示灯点亮。
在通电的情况下，只要从电热水容器内放水，就必然会从进水管补水，否则水管没有水压，水也不会流动。
只要有水流动，安装在进水管的流量监控装置必然会因水流而动作，导致其触点闭合。
由于其触点容量较小，不能直接闭合、断开电加热器的工作电流，故用了LSIA和LS2A两只继电器进行二次控制。
放水时流量开关LS闭合，Rl提供的电流经LS闭合触点直接回到电源负极，VT1、VT2截止．LSIA、LS2A继电器不能吸合，其常开触点仍然处于断开状态。
爱拓升牌STR-30T-5型快热式电热水器控制电路原理分析该型热水器由电源继电器控制板和显示控制板两部分组成（见附图）。
其中，电源继电器板采用3×2.5平方毫米的护套软线；电源变压器采用工频变压器和7805三端稳压电路：电加热管的通断采用额定电流为30A的继电器控制，具有足够的裕量，所以有较高的工作可靠性。
其简要控制原理如下。
主控制电路采用S3F9454BZZ-DK94(U2)，该型单片机除应用在电热水器上作控制芯片外，还常应用于电磁炉等其他家用电器中作为主控芯片。
S3F9454BZZ-DK94集成电路具有自动检测电路功能；电路工作状态显示及功率控制显示功能；同时具备故障自检功能。
采取2 0脚双列直插式扁平封装形式。
工作电压供电为5V。
1．该型电热水器的简要工作原理海尔FCD-JTHC50-Ⅲ型储水式电热水器电路原理分析未接通电源之前，先向胆内注水，打开自来水阀，冷水进入内胆，随内胆水位上升，胆内的空气经出水管排出，当喷头有水源源不断地流出时，表示胆内已注满水。

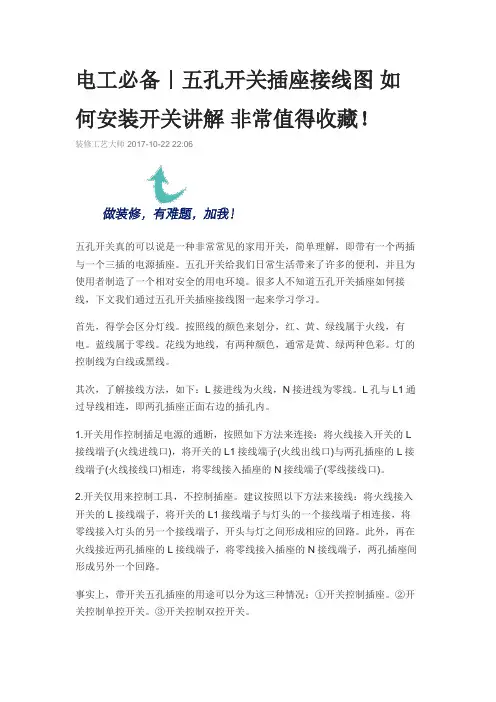

电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。
五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。
很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。
首先，得学会区分灯线。
按照线的颜色来划分，红、黄、绿线属于火线，有电;蓝线属于零线。
花线为地线，有两种颜色，通常是黄、绿两种色彩。
灯的控制线为白线或黑线。
其次，了解接线方法，如下：L接进线为火线，N接进线为零线。
L孔与L1通过导线相连，即两孔插座正面右边的插孔内。
1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L 接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。
2.开关仅用来控制工具，不控制插座。
建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。
此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。
事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座;②开关控制单控开关;③开关控制双控开关。
开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。
开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。
只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。
漏电保护装置的接线方法1、漏电保护装置接线方式漏电保护装置按照其极数可分单极两线，两极两线、两极三线，三极三线、三极四线、四极四线等型式，总体上讲漏电保护器必须按照生产厂家提供的说明书中的接线图接线。
（1）标有电源侧和负荷侧的漏电保护装置应按规定接线，不得接反。
（2）单极两线、两极三线、三极四线都有一根直接穿过检测元件零序电流互感器的而严禁断开的中性线，中性线与相线／极应确认并严格区分开，然后接在相应的端子上。
（3）接线前须确认系统采用的保护方式，是接地或接零，确认被保护设备是单相、两相还是三相，最后按说明书上的接线图接线。
常用漏电保护装置的接线图见下表。
漏电保护器的接线方式简图注：L1、L2、L3—相线；N—工作零线；PE—保护零线；1—工作接地；2—重复接地；3—保护接地；M—电动机；H—灯；FQ—漏电保护装置。
2、漏电保护装置的接线注意事项（1）必须按说明书提供的接线图接线。
（2）漏电保护装置与保护接地或保护接零的保护线作用各异，禁止互相代替。
装设漏电保护装置后，必须同时设置保护线。
（3）低压系统的保护线严禁穿过零序电流互感器。
采用三相五线制和单相三线制供电时，保护线必须接在第一级漏电保护装置进线端的保护干线上，中途不得断线，也不得穿过零序电流互感器，最终接在设备外壳的接地端子上，严禁乱接！（4）低压系统的工作零线必须穿过零序电流互感器。
单相照明电路、三相四线制配电线路及其他使用工作零线的线路或电器，其工作零线必须穿过零序电流互感器或接在两极两线、三极四线漏电保护装置相应的工作零线端子上。
不得使用三极漏电保护装置代替三相四极或四极的漏电保护装置。
（5）低压系统的工作零线不得再次重复接地。
在变压器中性点直接接地的低压配电系统中，只要装设了漏电保护装置，工作零线，包括工作零线和保护零线的共用线自穿入零序电流互感器后，只能当作工作零线使用并且绝不允许再次重复接地。
（6）采用漏电保护装置的支路其工作零线只能作为本回路的零线，而绝对禁止与其他路工作零线相连，其他线路或设备绝不能借用已采用漏电保护装置后的线路或设备的工作零线。
教你识读典型电热水器电路图，一看就懂普通电热水器电路以澳柯玛机械控制型电热水器为例，介绍普通电热水器电路的识图方法。
该电路由温控器、加热器、过热保护器、加热指示灯构成，如图4-29所示。
图4-29 澳柯玛机械控制型电热水器电气系统原理图1.加热控制插好电源线后，220V市电电压经温控器、过热保护器不仅使加热器加热，而且使加热指示灯发光，表明该机处于加热状态。
随着加热时间的延长，水的温度逐渐升高，当温度达到温控器设置的温度值后，温控器的触点断开，加热器因失去供电而停止加热，同时加热指示灯也因失去供电熄灭，该机进入保温状态。
当水温下降到比设置的温度低5℃左右后，温控器的触点闭合，再次接通电源，加热器重新加热。
如此反复，使电热水器的温度控制在设置的范围内。
2.过热保护当水罐内无水或温控器异常，使加热器的温度过高时，过热保护器的触点断开，切断整机供电，以免加热器烧断或产生其他故障，实现过热保护。
注水式电热水器电路下面以海尔FCD-H65B型电热水器为例，介绍注水式电热水器电路的识图方法。
该电路由的核心元器件是加热器、温控器、流量开关，如图4-30所示。
图4-30 海尔FCD-H65B型电热水器电路1.电源电路220V市电电压经30A/15mA漏电保护器KDLS输入后，分两路输出：一路通过继电器的触点为加热器供电;另一路经变压器T降压，产生11V(与市电高低成正比)左右的交流电压，再通过整流堆D桥式整流，C1滤波产生12V直流电压。
该电压为继电器LS1A、LS2A的线圈及其控制电路供电。
2.注水供电控制电路该机的注水供电控制电路核心元件是流量开关(干簧管)LS和继电器LS1A、LS2A。
在通电的情况下，若打开该电热水器的喷头放水，必然会导致进水管为电热水器注水，这样水流动产生的水压使流量开关LS的触点闭合，VT1、VT2因b极无电压输入而截止，继电器LS1A、LS2A的线圈无导通电流，所以它们的触点LS1B和LS2B不能闭合，也就不能为加热电路供电，实现喷水防漏电保护。
双联双控开关电路图什么叫双联?一个面板上两个健，分别控制两个电源什么叫双控?双控的意思是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关闭客厅灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情。
所以双联双控就是指不同地方的两个面板上各两个健，共控制两个电源达到在不同地方可以控制同一设备(如,照明灯).开关插座的常用术语1. 多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
2. 双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
3. 夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
特别提醒:此类开关的缺点是:a.带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；b.荧光靠反射光，几年以后则会更暗。
4. 调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
5. 10A：满足家庭内普通电器用电限额。
6. 16A：满足家庭内空调或其它大功率电器(热水器)，注意：你所使用的电器的插头规格。
7. 插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机、空调等，还有单独控制镜前灯等。
8. 边框、面板：组装式开关插座，可以调换颜色，拆装方便，风格自由。
9. 空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
10. 暗盒：安装于墙体内，走线前都要预埋。
11. 146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
12. 多功能插座：可以兼容老式的及国外制式的圆脚插头、方脚插头等等。
13. 转换插座：中国制式的电器采用的是国标。
如果出国使用要经过插座转换有些还要电压转换。
14. 特殊开关：遥控开关、声光控开关、遥感开关等等。
电热水器安装图帅太教您电热水器的安装方法储水式电热水器能给用户带来舒适、洁净、清爽、方便、愉悦的生活体验，可给用户生活质量带来巨大改善。
随着企业不断重视产品的安全性，目前市场上销售的电热水器产品的安全性能大为提升。
但是，市场上依然有极少数安全事故发生，究其原因，多与用户在安装环节出现疏漏相关。
在选购、安装和使用电热水器产品时，必须注意安全问题。
电热水器安装要注意用电环境1.家庭供电标准。
按照国家标准，家用电力设备的电源应采用单相三线50赫兹220伏交流电。
电源的三线———火线、零线、地线连接正确且与外标识相符合，接地良好，绝缘保护完好，电线线径粗细满足容量负荷要求。
国家电能质量中供电电压允许偏差-10%至7%，按照220伏标准电压计算就是198伏～235伏之间。
对于电热水器产品，则偏差相应扩大到-15%至10%，即187伏～242伏之间。
在用电负荷相对集中的地区，应适当再做扩大。
2.保护要求。
家庭总电表负荷不能超标，最好设有空气保护开关，至少有熔断式保护器———比如保险管(丝)，保险管(丝)的标称值不能超过限定值。
储水式电热水器应单独设置供电线路，不要再与其他大功率电器(如浴霸、暖风机、电暖器)共用一条电源线(注意是从电表处连接，而不是从墙上的插座处，更不能从中间处连接)，单独设置漏电、过载、过流等保护装置，其保护的电流值水平不得大于单一电器额定电流的2倍。
3.电源插座与延长线。
电器所需要的电源插座应按要求配置。
根据国家标准要求，单相三线(孔)插座，插座左端为N极，接零线；右端为L极，接相(火)线；上端有接地符号的端应该接地线，不得互换。
插座应与电热水器插头相配套，最好使用16安培方式，尤其是电热水器额定功耗超过2000瓦时。
插座最好使用防水式，有外壳保护防止水与蒸汽进入插头和插座的连接缝隙中。
插座尽量垂直放置，如果安装在墙壁和其他物体上，应尽量远离水源或喷头处，最好洗浴者及洗浴中的水流、水花不能直接接触。
电热水器安装作业指导书（试行）佛山市虹卫电器客户服务部2009-8-5签发：审核：拟制：前言关于电热水器安装，各企业都有自己的安装操作规范，中国国家标准化管理委员会也在2007年5月1日开始实施了《GB20429-2006电热水器安装规范》，电热水器安装规范属于强制性的国标，要求从事热水器安装工作的人员，必须按照国标中相关规定的操作。
《GB20429-2006电热水器安装规范》对用电环境、安装环境、安装过程做了详细的要求和指导。
同时，我公司也要求各电热水器代理商、经销商在安装过程中，必须按照《GB20429-2006电热水器安装规范》进行安装。
为推行国家新安装标准，加强现场标准化作业的管理，规范电热水器安装，实施全过程控制，特制订本导则。
一、对安装人员的要求从事热水器安装工作的人员，必须经过国家有关机构组织的专业培训并获得相应的资格证书方可从事热水器的安装工作。
二、安装前的准备热水器应该根据用户的环境状况并综合考虑下述因素：2.1、安装位置2.1.1、定位安装：2.1.1.1、避开易燃气体发生泄露的地方或有强烈腐蚀气体的环境；2.1.1.2、避开人工强电、磁场直接作用的地方；2.1.1.3、尽量避开易产生振动的地方；2.1.1.4、尽量缩短热水器与用水之间连接的长度。
2.1.2、为便于日后维修、保养、更换、移机、拆卸，热水器安装位置必须预留出一定空间。
2.1.3、热水器的安装位置应考虑到电源、水源的位置，其水可能喷溅到的地方，电源应有防水措施,如图1。
出水口与电源位置图1 出水口与电源的位置图2 独立的插座及可靠接地2.1.4、热水器的安装必须有独立的插座及可靠接地(如图2)，否则不应进行热水器的安装。
2.1.5、除热水器本身的设计可以在室外使用外，热水器安装应考虑阳光直射、雨淋、风吹等自然环境因素的影响。
2.1.6、安装面2.1.6.1、热水器的安装应坚固结实、具有足够的承重能力。
安装在建筑物的墙壁或屋顶时，必须是实心砖、混凝土或与其强度等效的安装面，其结构、材料应符合建筑方面的有关要求。

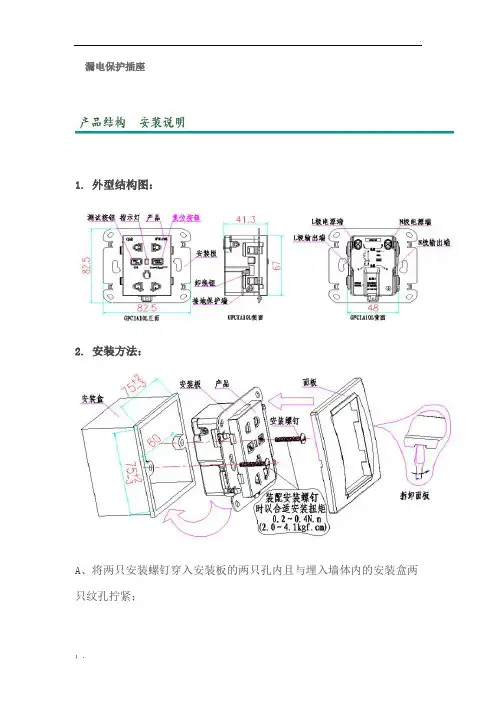

漏电保护插座
1. 外型结构图：
2. 安装方法：
A、将两只安装螺钉穿入安装板的两只孔内且与埋入墙体内的安装盒两只纹孔拧紧；
B、将面板与安装板配合，面板四只卡钩与安装板扣孔配合紧密；
C、拆卸面板时需用“一”字形螺丝刀插入面板二侧扁槽内旋转翘开即可。
D、使用标准86型接线盒，接线盒深度需在50毫米以上，明盒安装时需特别注意此深度要求（因为一般的明盒都只有30~40毫米深）。
安装时请严格按照说明书要求，由专业电工安装。
3. 接线方法：（关于电源端、输出端、接地端的接线方法）
A、电源端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
B、输出端：选用电线：φ1.38（铜）单线专用。
（注：此产品在与普通插座相连接时才具备此输出端接线，此接线方法视情况而采用，如辅助接线图所示。
一般不需接线）
C、接地端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
如下图所示
4. 辅助接线：在此产品输出端可续接若干个普通插座或开关，同样具有本产品所具有的性能。
此接线方法视情况而采用。
如下图所示。
5. 检测：每月至少检测一次
为安全可靠运行，安装完毕后需进行检测，以后每月至少检测一次。
检测方法：
A、检查产品接线无误后，开启总电源；
B、按下蓝色RESET复位按钮，绿色指示灯亮，触头闭合，输出端带电；
C、按下黄色TEST测试按钮，红色指示灯亮，触头断开，输出端断电；
D、每隔3~5秒，重复B、C步骤至少3~5次，鉴定插座完好；
E、每月至少检测一次；
F、用户请勿自行拆解。
6. 注意事项：
A、不能将湿毛巾或湿布擦拭产品表面，应使用充分拧干的软布或毛巾擦拭产品的污垢；
B、不能用化学清洁剂涂上产品表面，否则将会损伤产品表面质量。
C、以上为简要安装说明，详细说明请参见说明书。
产品必须由合格的专业电工安装。
∙ QS-1-10L-16-CA
∙规格: 3P
∙额定电流: 16A。
