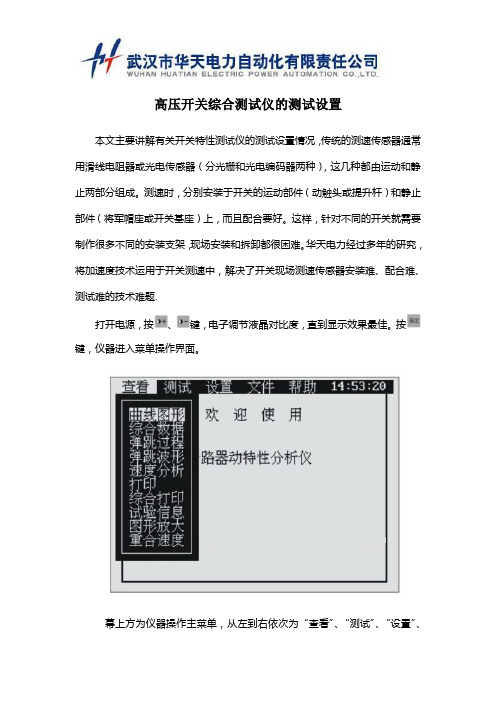

高压开关综合测试仪的测试设置本文主要讲解有关开关特性测试仪的测试设置情况，传统的测速传感器通常用滑线电阻器或光电传感器（分光栅和光电编码器两种），这几种都由运动和静止两部分组成。
测速时，分别安装于开关的运动部件（动触头或提升杆）和静止部件（将军帽座或开关基座）上，而且配合要好。
这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。
华天电力经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题.打开电源，按、键，电子调节液晶对比度，直到显示效果最佳。
按键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。
主菜单设置测试前，仪器的各种操作状态的设置。
测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:①开关做“合－分－合－分”操作时，选4000ms时长;②进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。
安全综合测试仪操作规程范本一、概述本操作规程适用于安全综合测试仪的使用。
安全综合测试仪是用于测试各种安全设备的性能和功能的仪器，采用先进的技术和方法，确保安全设备的正常运行和有效保护。
二、安全准备1. 检查仪器及配件是否完好，不得使用损坏的仪器或配件。
2. 接通电源，确保供电正常，电压符合要求。
3. 检查连接线路，确保连接正确可靠。
4. 经过以上检查确认无误后，方可进行后续操作。
三、操作步骤1. 打开电源开关，仪器开始启动，待仪器启动完成后，进入待机状态。
2. 检查安全测试设备是否已连接到仪器的输入端口。
3. 打开仪器功能菜单，选择所需的测试项目和测试参数。
4. 调整仪器的测试参数，根据需要设置测试的时间、频率等。
5. 确认设置无误后，开始测试。
6. 观察测试过程中，仪器的各项指标是否正常，如有异常情况应立即停止测试，并排除故障。
7. 测试完成后，仪器会显示测试结果，根据需要可以保存测试数据或打印测试报告。
8. 关闭电源开关，断开仪器与测试设备的连接。
四、安全注意事项1. 在操作过程中，应按照规定的方法和步骤进行，不得随意调整或修改仪器参数。
2. 使用仪器时应穿戴好相关的安全防护设备，确保操作人员的人身安全。
3. 操作人员需熟悉仪器的基本知识和操作方法，严禁未经培训和授权的人员操作。
4. 在测试过程中，应注意观察仪器的反应和指示，如有异常情况及时停止测试并进行故障排除。
5. 使用仪器应放置在干燥、通风良好的环境中，远离火源和水源，避免发生意外事故。
6. 仪器使用完毕后应及时清理，保持仪器的清洁和正常运行。
7. 如遇到故障或问题，应及时联系售后服务部门进行处理，不得擅自拆修或改装仪器。
五、维护保养1. 定期检查仪器和相关配件的工作状态，如有损坏或失效应及时更换。
2. 保持仪器的清洁，定期进行清理和除尘工作，防止灰尘影响仪器的工作效果。
3. 仪器长时间不使用时，应将其存放在干燥、防尘的环境中，避免长时间暴露在湿度较高的环境中。

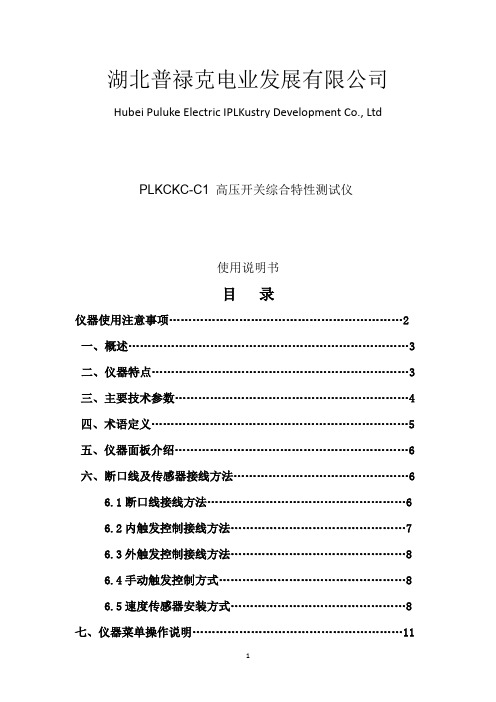

湖北普禄克电业发展有限公司Hubei Puluke Electric IPLKustry Development Co., LtdPLKCKC-C1 高压开关综合特性测试仪使用说明书目录仪器使用注意事项 (2)一、概述 (3)二、仪器特点 (3)三、主要技术参数 (4)四、术语定义 (5)五、仪器面板介绍 (6)六、断口线及传感器接线方法 (6)6.1断口线接线方法 (6)6.2内触发控制接线方法 (7)6.3外触发控制接线方法 (8)6.4手动触发控制方式 (8)6.5速度传感器安装方式 (8)七、仪器菜单操作说明 (11)A.文件菜单说明 (11)B.设置菜单说明 (12)C.测试菜单说明 (14)D.储能菜单说明 (16)八、仪器测试的部分图形及文本数据 (17)九、测试现场常见技术问题及处理方法 (18)十、日常保养 (19)十、仪器配置清单 (19)仪器使用注意事项1.使用仪器前请首先将仪器可靠接地，以确保人身及仪器安全。
2.使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。
3.仪器在工作时内部有220V直流电流输出，请注意安全。
4.在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，严禁短路，避免损坏机内直流电源或控制接点。
5.各断口线连接必须良好，以免因开关振动影响测试数据。
6.仪器内部有220V电压，请不要打开机壳。
PLKCKC-C1高压开关综合特性测试仪一、概述：随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
高压开关动特性测试仪目录一、概述 (2)二．测试项目 (2)三．主要技术参数 (2)四．测试仪面板示意图 (3)五、使用说明 (4)1、时间测量时的接线方式 (4)2、速度行程测量时的接线方式 (5)3、速度传感器的安装 (5)3．1 少油开关方能速度传感器的安装及使用3．2 SF6开关速度传感器的安装及使用3．3 真空开关速度传感器的安装使用4、开机测试六、注意事项 (8)七、清单 (9)附一：高压开关动特性测试仪外触发的使用说明 (10)附二：仪器测量原理 (12)一、概述高压开关动特性测试仪是在电力工业部“八五”电力测试设备推广项目（GKC-Ⅳ－91021高压开关动特性测试仪）的基础上根据广大用户反馈意见――操作不简便而精心设计的一种换代产品，该仪器除了保留同类型产品的优点外，其主要特点在于：采用了大屏幕液晶显示屏，全汉字输出，菜单式操作，即每一步操作均由汉字提示，使现场试验人员操作极其简便，除通过硬件实现提高抗干扰水平外，在软件上也编制了抗干扰程序，大大提高了试验数据的可靠性；采用面板式微型打印机，可打印各种测试数据和速度波形，便于分析保存。
该仪器适用于10 ~ 500kV少油、真空、SF6高压断路器动特性综合测试，也可用于低压电器，如接触器、继电器的分合闸时间、同期性的测量二、测试项目测试项目最大时间测量3 s最大速度测量20m/s最大测量行程mm传感器测试通道数开距超程油开关分合闸时间同期性弹跳次数弹跳时间重合闸时间刚分速度刚合速度600*直线传感器12路SF6开关刚分速度刚合速度200*直线传感器12路真空开关平均速度辅助测量法3路三、主要技术参数1、最大测量速度：20 m/s，分辨率：0.01 m/s2、最大测量行程：油开关-- 600 mm （由不同型号传感器定），SF6开关-- 200 mm真空开关(辅助测量法)3、最大测量时间：3 s ，分辨率：100μs4、测试通道数：12路，其中A通道测速度，A、B、C、D、E、F、G、H、I、J、K、L测断口时间5、电源：AC 220V ±10%；50Hz ±2%6、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式打印机7、外形/ 重量：358×258×240 mm /5 kg四、开关仪面板示意图内同步是测试仪内部提供的信号，当继电器动作时（即黄灯或绿灯亮时），同时也给了测试仪一个测试开始的信号。
INSULATION TESTERINSTUCTION MANUAL一、GENERALThis instrument adopts the DC V oltage convertor of low consumption and high converter ratio inductance energy storage, to change the 9V V oltage to 250V/500V/1000V DC V oltage. It uses digital bridge to make the insulation resistance measurement had the features of user-friendly, high extent range, backlight display, data hold and auto power off. The whole instrument is stylish and superior grade in appearance and high stable in performance, it can be operated by both hands through using a shoulder strap. It is most suitable for the needs of insulation resistance check, such as electric, cable, electrical and mechanical equipment, telecommunication equipment and electrical facilities.二、FRONT PANEL DESCRIPTION1、2、3、4、V oltage selection switch（AC750V/500V/250V/1000V）.5、Resistance Range selection switch（RANGE）.6、Power switch：auto-lock power switch（POWER）.7、High voltage indicator：LED display.8、Measurement button.9、LCD display：Display the measured data and units。
转辙机综合测试仪使用说明书一、开机/关机1．开机按下键并保持2-3s后，仪器开机并开始初始化自检，自检期间蜂鸣器鸣响。
初始化完毕后进入主菜单，蜂鸣器停止鸣响，进入主菜单开机完毕。
主菜单显示当前存储器通道号、当前道岔号、当前日期、时钟及电池电量。
2．关机在任意状态下，按下键后仪器即时关机，关机后关闭所有电源。
并将部分设定内容存储。
二、设定内容及操作方法1．显示液晶对比度当显示液晶受温度、光照等因数造成显示不清时，你可以通过设置液晶的显示对比度进行修正。
在主菜单下按键及键可调整液晶的显示对比度。
设定内容可自动保存。
2．显示液晶辅助背光开关当使用环境的光线不足、能见度较低，你可以开关液晶的辅助背光。
在主菜单下按键及键可开关液晶的辅助背光。
设定不可保存。
3．修改当前通道在自动、手动、显示等菜单中按键及键可改变当前的默认存储通道。
4．设置菜单在主菜单下按键后进入设置菜单，你可以在此菜单中修改道岔号、当前时钟、打印数据间隔。
1)改变当前的道岔号在设置菜单中选择1进入。
显示当前的道岔号，随光标位置输入新的道岔号后按确定完成修改。
2)调整日期、时钟在设置菜单中选择2开始进行调整。
随光标位置输入新的日期、时间后按确定完成修改。
3)修改打印数据间隔在设置菜单中选择3进行修改。
首先显示的是当前的打印数键或键来进行修改，设定范围为0.15s – 0.9s，设定间隔为 0.15s。
三、电池充电当电池电量降至30 %时，仪器的蜂鸣器鸣响，电池欠电报警，请立即停止使用，并请及时充电。
当可能较长时间不用时，请带电保存。
并请每3个月充电一次。
电池的充电时间为12-16 小时。
四、连接、联线请将综合测试线的电压测试线并接在转辙机电机电源线的任意两相上。
请将综合测试线的电流测试线串接在转辙机电源线的回路中。
请将综合测试线的时间测试线接在转辙机到位闭合的一组备用接点上。
请将拉力传感器替换转辙机与安装装置的连接销后用联线与仪器连接。
请将压力传感器替换转辙机被测压力腔侧的二动调节阀后用联线与仪器连接（只限于电液转辙机）。
第1篇一、概述综合配电测控仪是一种用于电力系统、工矿企业、公共设施、智能大厦等场所的电力监控、智能控制的高精度、高可靠、高性价比的智能配电仪表产品。
为确保操作人员正确、安全地使用该设备，特制定本操作规程。
二、操作前的准备1. 确认综合配电测控仪已正常通电，显示屏显示正常。
2. 根据实际需要，选择合适的测量模式和量程。
3. 熟悉仪器的操作面板，包括按键、指示灯、显示屏等。
4. 确保所有连接线缆正确连接，并检查接线是否牢固。
三、操作步骤1. 开机启动- 按下开机按钮，启动综合配电测控仪。
- 等待仪器自检完成，进入主菜单界面。
2. 选择测量参数- 使用上下键选择所需测量的参数，如电压、电流、功率、频率等。
- 确认所选参数后，按确认键进入参数设置界面。
3. 设置量程- 根据实际测量需求，选择合适的量程。
- 设置完成后，按确认键保存设置。
4. 开始测量- 确认所有设置无误后，按开始测量键。
- 测量过程中，显示屏将实时显示测量数据。
5. 数据读取- 测量完成后，按读取键查看测量结果。
- 可通过上下键切换查看不同参数的测量数据。
6. 数据传输- 如需将测量数据传输至其他设备，可通过RS485通讯接口进行。
- 确保通讯参数设置正确，包括通讯地址、波特率等。
7. 参数设置- 如需修改仪器参数，进入设置菜单。
- 使用上下键选择需要修改的参数，按确认键进入编辑界面。
- 输入新参数，按确认键保存设置。
8. 关机- 按下关机键，关闭综合配电测控仪。
- 确保所有操作完成后再关闭电源。
四、注意事项1. 操作过程中，请勿随意拆卸仪器外壳，以免损坏内部电路。
2. 严禁将仪器暴露在高温、潮湿、腐蚀性气体等恶劣环境下。
3. 遇到故障，请及时联系专业人员进行维修。
4. 使用过程中，请遵守国家相关电力安全规定。
五、维护保养1. 定期检查仪器外观，确保无损坏。
2. 清洁仪器表面，避免灰尘、油污等污染。
3. 检查连接线缆是否完好，如有损坏请及时更换。
高压开关动特性测试仪使用说明书武汉锐拓普电力设备有限公司目录第一部分产品介绍 ............................................................................................................... ........................... ....................................................................................11 1.1产品概述 .......................................................................................................................1 1.2主要测试项目及功能 ................................................................................................... 1 1.3主要技术指标 ...............................................................................................................1 1.4术语定义第二部分面板介绍 4 2.1面板布置图2.2时间测试端口2.3交流电源输入2.4直流电源操作2.5采样尺介绍2.6储能接口介绍2.7功能键介绍第三部分仪器操作说明 7 3.1合闸试验3.2分闸试验3.33.43.53.5.13.5.23.5.33.6.....................................................................................................................16 3.7通讯 .. (16)3.8.....................................................................................................................17第四部分 ......................................................................................... ................................................. ........................................1717 4.14.2软件使用 .....................................................................................................................17 4.2.1联机 .............................................................................................................................17 4.2.2上传历史数据 . (17)4.2.3控制试验 .....................................................................................................................19 4.2.4试验数据输出 .............................................................................................................19第五部分开关接线案例 ..................................................................................................... ..................................... ................................................................1919 5.1接线操作方法 (19)5.2油开关采样尺安装 ..................................................................................................... 20 5.3真空开关传感器安装及接线 ..................................................................................... 21 5.4六氟化硫采样尺的安装 (22)第六部分注意事项 ............................................................................................................. ............................. ................................................................................2323 6.1显示太黑太亮 .............................................................................................................23 6.2仪器死机 .....................................................................................................................23 6.3打印不正常 .................................................................................................................24第七部分产品清单 24高压开关动特性测试仪使用说明书第一部分产品介绍1.1产品概述高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要, 开发研制的专用仪器。
VOGK-6高压开关特性测试仪使用说明书武汉微欧电力设备有限公司Wuhan Weiou Power Equipment Co.,Ltd警告为防止电击、人员伤亡，请务必在使用仪器前仔细阅读以下信息：●请仅通过有资质的操作人员对仪器进行操作。
●请勿在潮湿的环境中使用仪器。
●为防止本产品或与其连接的任何其它产品受到损坏，或可能会发生的危险，只允许在规定的范围内使用。
●为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。
●由于输入输出端子、测试柱等均有可能带电压，在您拔插测试线、电源插座时、会产生电火花，请注意避免触电危险，注意人身安全。
●为了防止火灾和电击危险，在使用仪器前请详细阅读本手册，确定各仪器的额定值和标记。
●一旦怀疑仪器的安全保护功能被削弱，请立即将装置处于非运行状态，并确保不会被意外操作。
●测试导线与带电端子连接时，请勿随意连接或断开，如产品意外带电，请勿触摸裸露的接点或部位。
●请在使用测试线之前对其进行检查。
请勿使用绝缘损坏或有金属裸露的测试线。
请检查测试线的通断性。
●请使用与所在国或地区的电压和插座相匹配的电源线和连接器。
●当机盖或外壳被打开时，请勿使用本仪器。
●注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。
●请仅使用本手册中规定的替代保险丝。
●试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。
●试验过程中，如遇到异常情况，应立即切断电源。
●切勿将仪器露天放置而被雨水淋湿,勿在爆炸气体、水蒸气或粉尘环境中使用。
●仪器工作异常时，请及时与厂家联系，请勿自行维修。
本公司保留对此说明书修改的权利，届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
目录一、概述 (5)二、技术参数 (5)三、性能特点 (6)四、术语定义 (7)五、功能介绍 (7)六、操作方法 (9)七、现场接线 (14)八、传感器安装 (15)附录一：测试图形和文本结果 (17)附录二：常见问题及处理办法 (18)附录三：技术答疑 (22)售后服务 (24)一、概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。
一、概述→【保存数据】表示依次选择菜单上的【文件】、【保存数据】；表示按面板上的按键。
一、 产品技术参数 1.1、 使用环境输入电源 220V ±10% 50Hz ±10% 大气压力 86～106kpa温 度 －10～40℃ 湿 度 ≦80%RH 1.2、 安全性能绝缘电阻 ＞2M Ω介电强度 电源对机壳工频1.5KV 耐压1分钟，无闪络与飞弧。
1.3、 基本参数◆ 时 间： 量程 4000.0ms 分辩率0.1ms 误差 ①100ms 以内 0.1ms ±1个字 ②100ms 以上 0.1%±1个字 ③同期◆ 速 度： 量程 20.00m/s 分辩率0.01m/s 误差 ①0-2m/s 以内 ±0.1m/s ±1个字 ②100ms 以上 ±0.2m/s ±1个字 ◆ 行 程：◆ 电 流： 量程 10.00A 分辩率0.01A ◆ 输出电源： DC30～250V 数字可调/20A （瞬时工作） ◆ 外形尺寸： 360mm(L)×280mm(W)×300mm(H) ◆ 重 量： 9kg量 程 分辩率 误 差 真空断路器 50.0mm 0.1mm1%±1个字 SF 6断路器 300.0mm 1mm 少油断路器 600.0mm二、性能特点1、性能●时间：12个断口的固有分、合闸时间，同相同期、相间同期。
●重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
●弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
●速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
●行程：总行程，开距，超行程，过冲行程，反弹幅值。
●电流：分、合闸线圈的分、合闸电流值、电流波形图。
●动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2、特点◆适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
◆超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
◆通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。
◆开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
◆主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
◆主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
◆中文菜单操作,使用方便。
仪器内置打印机，随时快速打印所有数据及图谱。
三、术语定义●分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
●同相同期：同相之中，分（合）闸时间最大与最小之差。
●相间同期：三相之中，分（合）闸时间最大与最小之差。
●平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%, 取中间80%，动触头运动的行程与时间之比。
●最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。
●刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
○ABB-HPL550B2: ABB公司的550KVSF6开关;○合前分后10ms: 部分油开关和部分SF6开关;○合分前后各5ms: 部分油开关;○LW6型：LW6型SF6开关;○LW8-35型：LW8－35型SF6开关;○10%到断口：西安开关厂生产的部分SF6开关;○同平均速度：沈阳开关厂生产的部分SF6开关;○LW33－126 LW33-126型SF6开关;○合前分后10mm: 部分35KV真空开关;○合前分后6mm：部分10KV真空开关。
以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）。
一、面板布置序号面板标志功能说明①保护接地端与大地相接②A1 B1 C1 /A2 B2 C2A3 B3 C3↓/A4 B4 C412路断口时间测量通道，↓为后6路通道虚地，不与大地相接。
③分合闸控制插座机内提供合分闸控制直流电源④外触发插座外触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号。
⑤速度传感器插座速度传感器的信号输入⑥RS-232 PC机接口，用于与PC机联机操作⑦电源开关输入电源220V±10% 50Hz±10% 10A⑧液晶显示屏大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱⑨功能按键块液晶对比度的增、减上、下移动光标或增、减当前光标处数值左、右菜单或移动光标[确定]选择当前菜单或确认操作[返回]返回上级或取消操作[复位]仪器复位⑩面板打印机打印测试报告及图谱二、菜单操作说明打开电源，按、键，电子调节液晶对比度，直到显示效果最佳。
按键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为【查看】、【测试】、【设置】、【文件】、【帮助】五个主菜单。
1、主菜单【设置】：测试前，仪器的各种操作状态的设置。
【测试设置】①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:①开关做“合－分－合－分”操作时，选4000ms时长;②进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。
仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
⑤传感器：有通用、旋转和直线传感器三个选项，根据所用的传感器进行相应设定即可。
⑥速度测试：如现场不是行程试验，将此项关闭，可以缩短试验时间，减轻试验强度。
⑦行程测试：用直线传感器测速时，将此项开启，能测得开关行程值;用通用和旋转传感器测速时，将此项关闭。
⑧开关行程：用旋转传感器和通用传感器测速时，输入开关的总行程值。
用直线传感器测速及行程时，输入传感器的标注行程值。
⑨测试电压：根据现场需要设定开关的操作电压。
提示：所有选项完成后，将光标移至屏幕最下方的确定上，再按确定键，即算完成所有设置。
内部电源电压校验：用万用表量“控制电源输出”的合闸端或分闸端，将测试时长设定在2000ms或4000ms，做单合或单分操作，即可量到输出电源的电压值。
注意：仪器内部操作电源不可用作现场储能电机的电源!校验完毕后务必将测试时长调回到250ms！否则长时间直流输出会烧毁开关合分闸线圈。
【日期时间】出厂已调好，不用再调整。
【选项】液晶显示项目的选项，根据需要设定，出厂已设定好。
【删除定义】删除用户自己定义的速度定义。
【状态检测】检测旋转传感器工作是否正常，安装是否合理。
提示：所有设置完成后，仪器即自动保存设置项，下次试验如不更改，则仪器仍按照此设置进行试验。
主菜单【测试】仪器完成设置后，进行试验。
【合闸测试】【分闸测试】开关的单合、单分试验。
【合－分】开关的“合－分”试验，整定“合－t1－分”控制时间间隔后试验，直接得到开关的一合时间、一分时间、金短时间值。
【分－合】开关的“分－合”试验，整定“分－t2－合”控制时间间隔后试验，直接得到开关的一分时间、一合时间、无电流时间值。
【分－合－分】开关的“分－合－分”试验，整定“分－t2－合-t1－分”控制时间间隔后试验，直接得到开关的一分时间、一合时间、二分时间、金短时间、无电流时间值。
注意：控制时间间隔t1是指从给合闸线圈上电起到给分闸线圈上电的这段时长，控制时间间隔t2是指从给分闸线圈上电到给合闸线圈上电的这段时长。
对于“合－t1－分”、“分－t2－合”、“分－t2－合－t1－分”操作，控制时间间隔t1设置为合闸固有时间，与开关合闸时间相当，控制时间间隔t2设置为分闸固有时间，与开关分闸时间相当。
【合闸低跳】、【分闸低跳】合闸、分闸的自动低电压动作试验，进入界面后，根据仪器的屏幕操作提示进行操作即可。
【手动分合】在某个设定电压下，对开关反复进行多次分合试验。
如：①在30%的额定电压下，对开关连续操作三次，开关应可靠不动作，即用此功能完成。
②开关厂做开关试验前在额定电压下，对开关需进行多次分合后，再进行试验，也用此功能。
主菜单【查看】仪器完成试验后，查看、分析、打印试验结果。
【曲线图形】测试结果的综合曲线图谱，包括各断口的时间波形、弹跳波形、时间－行程曲线、线圈电流波形等，这些波形都是以时间为横坐标在一个坐标图上显示的综合图谱。
【综合数据】以表格的形式显示所测的结果值，包括各断口的固有分合时间值、同相同期、相间同期、刚分刚合速度、最大速度、线圈电流、开关总行程、超行程或反弹幅值等。
【弹跳过程】显示各断口的弹跳时间、弹跳次数。
如果想看到每断口更详细的弹跳过程，在“详细”光标下，按键，可看到相应断口的第一合时刻、第一分时刻、第二合时刻、第二分时刻……的更详细的弹跳过程。
如要打印弹跳结果，“详细”光标下，按或键消除“详细”，然后再调出【查看】菜单，选择【打印】打印即可。
【弹跳波形】将断口时间波形的弹跳处横向放大10倍,以便从图上更清晰地看到断口的弹跳过程。
【速度分析】对所测得的“时间－行程”曲线进行分析可以得到相关的数据，当然最主要的是得到刚分刚合速度数据。
(如下图)操作提示：进入“速度分析”界面，在“时间－行程”曲线上有实线、虚线两根坐标竖线，虚线在A通道的刚分刚合点上，实线为刚分刚合速度的定义点，屏幕左上角为两根坐标线与行程曲线上相交的坐标值。
