地下连续墙是在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构，是基础工程在地面上采用一种挖槽机械，沿深开挖工程的周边轴线，在泥浆护壁条件下，挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌注水下混凝土筑成一个单元槽段，如此逐段进行。

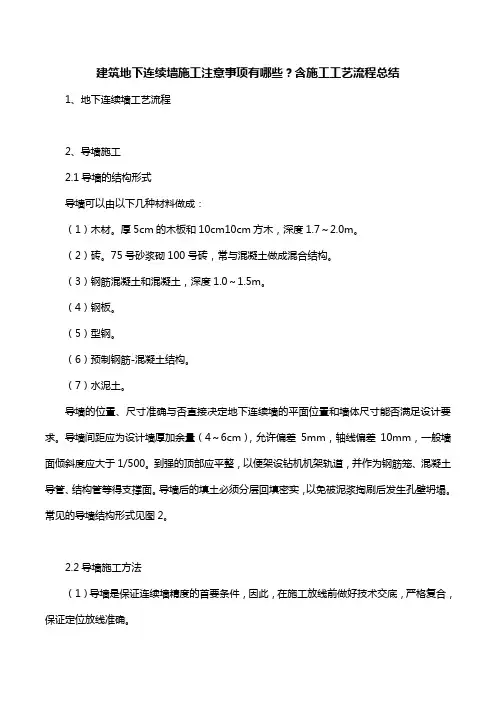

N O.1导墙

1、测量放样

根据地下连续墙轴线定出导墙挖土位置；测量放样完成后，请总包单位复核。

2、挖土

测量放样后，洒白灰线，采用机械挖土和人工修整相结合的方法开挖导墙。挖土标高由人工修整控制。

3、立模及浇混凝土

绑扎钢筋之前，再次采用全站仪放样出导墙中线桩位，而后再绑扎钢筋、立模，立模完成后，请总包单位和监理单位进行复核。

4、拆模及加撑

混凝土达到一定强度后拆模，同时在内墙上面分层支撑，防止导墙向内挤压，方木水平间距2m，上下间距1.0m。

5、回填土

导墙拆完模并加撑后，应立即在导墙背后分层回填粘性土并

压实；施工缝：导墙施工缝处应凿毛，增加钢筋插筋，使导墙成为整体，达到不渗水的目的，施工缝应与地下连续墙接头错开。

6、养护

导墙制作好后自然养护到70%设计强度以上时，方可进行成槽作业，在此之前禁止车辆和起重机等重型机械靠近导墙。

N O.2泥浆护壁

护壁泥浆在使用前，应进行室内性能试验，施工过程中根据监控数据及时调整泥浆指标。不符合灌注水下混凝土泥浆指标要求的应作为废弃泥浆处理。

1、泥浆储存

泥浆储存采用半埋式砖砌泥浆池。盛装泥浆的泥浆池的容量应能满足成槽施工时的泥浆用量。

2、泥浆的分离净化

泥浆使用一个循环之后，利用泥浆净化装置对泥浆进行分离净化并补充新制泥浆，以提高泥浆的重复使用率。提高泥浆技术指标的方法是向净化泥浆中补充重晶石粉、烧碱、钠土等，使净化泥浆基本上恢复原有的护壁性能。

3、泥浆施工管理

成槽作业过程中，槽内泥浆液面应保持在不致泥浆外溢的最高液位，并且必须高出地下水位1m以上，成槽作业暂停施工时，泥浆面不应低于导墙顶面50cm。在清槽过程中应不断置换泥浆。清槽后，槽底0.5~1m处的泥浆比重应小于1.15，含砂率不大于

7％，粘度不大于25Pa·s。

N O.3成槽施工

1、槽段划分及放样

槽段划分：根据设计图纸将地下连续墙分幅，幅长按设计布置。槽段放样：根据设计图纸和建设单位提供的控制点及水准点及施工总部署，在导墙上精确定位出地下连续墙标记。

2、槽段开挖

（1）成槽机垂直度控制。成槽前，利用车载水平仪调整成槽机的平整度。成槽过程中，利用成槽机上的垂直度仪表及自动纠偏装置来保证成槽垂直度，成槽垂直精度不得低于设计要求，接头处相临两槽段的中心线任一深度的偏差不得大于槽深×垂直度要求的结果数值。

（2）成槽开挖顺序的确定。开挖顺序均采用先两边后中的抓法。

（3）成槽要点。挖槽过程中，抓斗入槽、出槽应慢速、稳当，根据成槽机仪表显示的垂直度及时纠偏。挖槽时，应防止由于次序不当造成槽段失稳或局部坍落，在泥浆可能漏失的土层中成槽时，应有堵漏措施，储备足够的泥浆。

（4）槽深测量及控制。槽深采用标定好的测绳测量，每幅根据其宽度测2~3点，同时根据导墙标高控制挖槽的深度，以保证设计深度。

3、导墙拐角部位两端部位处理

成槽机在地下连续墙拐角处挖槽时，即使紧贴导墙作业，也会因为抓斗斗壳和斗齿不在成槽断面之内的缘故，而使角内留有余土。为此，在导墙拐角处根据所用的成槽机械端面形状相应外放约20cm，以免成槽断面不足，妨碍钢筋笼下槽。

4、清底、刷壁

在刷壁过程中槽段同时也在进行自然沉淀，待刷壁结束后开始清底工作，直至测锤碰实的感觉出现，表明槽底沉渣清理到位；钢筋笼下放完成后，混凝土浇筑之前，再次采用测锤对槽底沉渣进行检测，若槽底沉渣超出10cm，则采用正循环输送新浆入槽，控制槽底沉渣小于10cm。为提高接头处的抗渗及抗剪性能，在连续墙接头处对先行幅墙体接缝进行刷壁清洗；刷壁上下反复刷动至少8次，直到刷壁器上无泥为止后，继续采用刷壁器对接头刷壁2～3次，彻底刷除接头沉渣。

N O.4墙段接头处理

地下连续墙是由许多墙段拼组而成，为保持墙段之间连续施工，接头采用锁口管工艺，即在灌注槽段混凝土前，在槽段的端部预插1根直径和槽宽相等的钢管，即锁口管，待混凝土初凝后将钢管徐徐拔出,使端部形成半凹榫状接状。也有根据墙体结构受力需要而设置刚性接头的，以使先后2个墙段连成整体。

N O.5钢筋笼制作和吊放

1、钢筋笼制作

钢筋笼加工时纵向钢筋采用对焊或机械连接，横向钢筋与纵

向钢筋连接采用点焊，桁架筋采用单面焊，长度不小于10d，接头位置要相互错开，同一连接区段内焊接接头百分率不得大于50%，纵横向桁架筋相交处需点焊，钢筋笼四周0.5m范围内交点需全部点焊，搭接错位及接头检验应满足钢筋混凝土规范要求。钢筋保证平直，表面洁净无油污，内部交点50%点焊，钢筋笼桁架及钢筋笼吊点上下1m处需100%点焊。

2、钢筋笼吊放

（1）吊点的确定：根据钢筋笼重心的计算结果，结合钢筋笼的形状合理确定吊点，确保钢筋笼平稳起吊，回直后钢筋笼垂直。钢筋笼加工后初步考虑整体吊装。

（2）吊装过程：钢筋整体起吊，故先用主钩起吊钢筋笼前4个主吊吊点，副钩起吊钢筋笼的后4个副吊吊点，多组葫芦主副钩同时工作，使钢筋笼缓慢吊离地面，控制钢筋笼垂直度，对准槽段位置缓慢入槽并控制其标高。

N O.6水下灌注混凝土

采用导管法按水下混凝土灌注法进行，但在用导管开始灌注混凝土前为防止泥浆混入混凝土，可在导管内吊放一管塞，依靠灌入的混凝土压力将管内泥浆挤出。混凝土要连续灌注并测量混凝土灌注量及上升高度。所溢出的泥浆送回泥浆沉淀池。
