工业设计手绘教学第二课——直线 圆 椭圆练习方法

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
【关键字】设计
教学基础篇，对于初学工业设计手绘的学生来说，基础的训练是非常重要的，长时间坚持直线，圆，椭圆的训练队自身的手绘功底有很好的积累。

首先，直线的练习的方法：
端正自己的画图姿势，养成坐正的姿势画图，对自己的颈椎有好处。

用中性笔，最好选择不漏油的中性笔来训练，刚开始训练的时候从横线画起，开始可以速度买点，慢慢的提快，但是不能用惯性去画直线，必须控制好速度和力度，尽量保持在同一力度下匀速绘图，最后控制每一根线都一样直，而且粗细均匀，上下线的空隙尽量保持一致。

当横线练习完可以训练其他角度的直线，360度都需要训练，训练的时候桌上的纸是不能动，但实际设计草图的时候是无所谓的。

刚开始的时候这些训练是非常枯燥乏味的，但是只要坚持每天两张A3正反面画满的7日后你画的的感觉就会有明显变化，慢慢坚持。

把画直线和圆变成生活的一部分之后，你会爱上画圆和直线。

参考工业设计教学视频：
画直线还有很多技巧，比如定点式训练，
（图片内容只有登入才下载）
长短不一样的方式，反正训练直线的方法很多，万变不离其宗，目的是为了训练你的手和脑的结合，而不是真正的线直，如果需要线直，直接用尺子就行。

训练这些都是让你的手跟脑完全统一，当脑想到什么手瞬间就能表达出什么。

圆和椭圆的训练也差不多跟直线类似，圆难度更大一些。

椭圆就是圆的透视，所以圆练习好了，椭圆也就差不多了。

在训练圆和椭圆的时候可以用方框的形式来训练。

最后就是曲线的练习
此文档是由网络收集并进行重新排版整理.word可编辑版本！
1文档来源为:从网络收集整理.word版本可编辑.。

如何画椭圆形最简单的方法
在绘画和设计中，椭圆形是一个常用的形状。

然而，有些人可能会因为画椭圆形太难而感到挫败。

以下是一些最简单的方法来绘制椭圆形：
1. 使用椭圆模板。

这是最简单的方法之一，只需要一个椭圆形的模板，然后将其放在纸上，用铅笔或圆规来追踪模板的边缘，即可轻松地画出椭圆形。

2. 使用两个定点和一只绳子。

这种方法需要两个固定的点，可以是两个钉子或纽扣等。

将一只绳子绑在这两个点上，使其拉直，并且不移动其中的任何一个点。

然后，将一支铅笔夹在绳子的中间，以适当的角度在纸上运动，画出椭圆形。

3. 使用两只圆规。

这种方法需要两个圆规，一个较小的圆规和一个较大的圆规。

首先，使用小圆规画出一个圆，然后在圆的水平中心线上使用大圆规测量圆的左侧和右侧的距离。

接下来，将大圆规的中心点移动到圆右侧的距离上，然后再画出一个大圆弧。

接着，将大圆规的中心点移动到圆左侧的距离上，再画出另一个大圆弧。

最后，将两个大圆弧用铅笔连接起来，即可得到一个完整的椭圆形。

以上三种方法都很简单易行，不需要太多的技巧，只需简单的工具和
步骤，就能轻松地画出椭圆形。

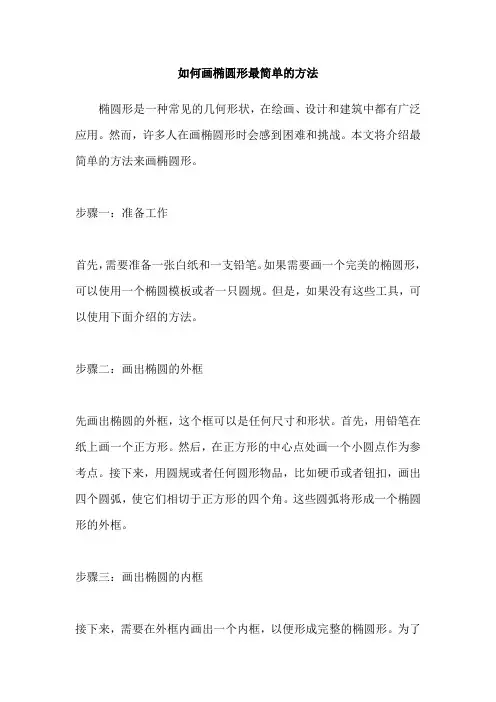

如何画椭圆形最简单的方法椭圆形是一种常见的几何形状，在绘画、设计和建筑中都有广泛应用。

然而，许多人在画椭圆形时会感到困难和挑战。

本文将介绍最简单的方法来画椭圆形。

步骤一：准备工作首先，需要准备一张白纸和一支铅笔。

如果需要画一个完美的椭圆形，可以使用一个椭圆模板或者一只圆规。

但是，如果没有这些工具，可以使用下面介绍的方法。

步骤二：画出椭圆的外框先画出椭圆的外框，这个框可以是任何尺寸和形状。

首先，用铅笔在纸上画一个正方形。

然后，在正方形的中心点处画一个小圆点作为参考点。

接下来，用圆规或者任何圆形物品，比如硬币或者钮扣，画出四个圆弧，使它们相切于正方形的四个角。

这些圆弧将形成一个椭圆形的外框。

步骤三：画出椭圆的内框接下来，需要在外框内画出一个内框，以便形成完整的椭圆形。

为了画出内框，需要在正方形的四个对角线上分别画出四个点，这四个点应该与外框的四个角相对应。

然后，用圆规或者任何圆形物品绘制四个圆，使它们与这些点相切。

这些圆将形成内框。

步骤四：连接内框和外框现在，需要用一条曲线将内框和外框连接起来，形成一个完整的椭圆形。

为了完成这个步骤，可以用直尺或者自由绘画，从外框和内框的相交点开始，绘制一条平滑的曲线，直到回到起点。

这条曲线应该是光滑的，而不是锯齿状的。

步骤五：擦除多余的线条最后一步是擦除多余的线条，以便只留下完整的椭圆形。

用橡皮擦将外框和内框的线条擦除，直到只有完整的椭圆形。

以上就是最简单的画椭圆形的方法。

虽然这种方法需要耐心和精确度，但是只要按照步骤逐步绘制，任何人都可以轻松画出一个完美的椭圆形。

先练【直线】，画一根直线，然后再画一根，要求和第一根重合，然后画第三根，也要和前面的重合,直到你画十多根都能重合在一起；(这个办法要求纸张很厚，下面一条的效果更明显一些。

)然后是【平行线】，每根都平行没有交叉和间距不等（保持5mm间距）,有点类似素描里面上调子时候的排线,但是线要够长，大约是A4纸的短边长度(21cm），直到你能把整张A4画满平行线.（我个人练平行线的时候是用的A3纸,可以把手腕抬起，一笔到底。

横向画满了就用纵向，然后45度倾斜，一张纸可以画几百根线，相信每天一张，坚持到1个星期，直线就画得笔直了。

)【曲线】，过三个点画一条曲线,保证三个点都在曲线上并且要求曲线有张力和速度。

【椭圆】，其实就是各种角度的圆圈,包括正圆。

各种美术专业,设计专业，建筑学专业，都要画圆,做产品你画个数码相机我看看，镜头的同心圆比汽车的轮箍难画多了……以上是ACCD的一些基础教育，清华美院也进行一些类似的课程，其他学校有没有这样的基础课不知道，但是这是手绘技法必需的。

以前在学校时候，看FEIFEI大师(现在是三菱日本设计中心设计师）每次画图前都要做一些这样的线条的练习,极其刻苦认真……--—-—---——-NO.2 快速表现技法练习的捷径—-—-——----——很多同学已经意识到没有硬功夫，就没有就业出路，所以，我在这里简单的对学习快速表现进行介绍,希望能对大家起到帮助作用！关于快速表现的练习，我经过多年的总结，对同学的练习应该还是有一定的帮助的.首先你要给自己一个“五月计划”，合理的安排每一时间段的学习计划.对于快速表现不需要太长时间,只要你每天坚持一个小时或两个小时.在第一个月的时间内，把半透明的硫酸纸压在透视线稿图的上面，进行严谨的拷贝练习。

(主要练习线条的曲滑流动性，寻求生动的线条魅力，同时要总结透视规律）在第二个月内，把硫酸置换成A4的复印纸，不要再压到线稿资料上面了，而是把图放到旁边进行抄图练习。

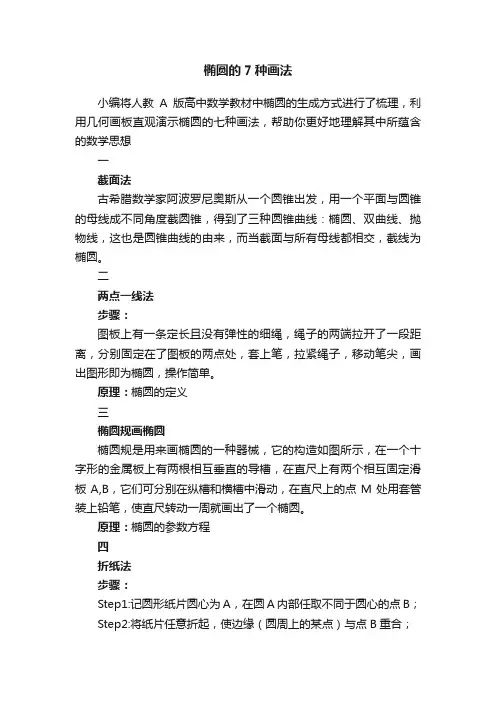

椭圆的7种画法小编将人教A版高中数学教材中椭圆的生成方式进行了梳理，利用几何画板直观演示椭圆的七种画法，帮助你更好地理解其中所蕴含的数学思想一截面法古希腊数学家阿波罗尼奥斯从一个圆锥出发，用一个平面与圆锥的母线成不同角度截圆锥，得到了三种圆锥曲线：椭圆、双曲线、抛物线，这也是圆锥曲线的由来，而当截面与所有母线都相交，截线为椭圆。

二两点一线法步骤：图板上有一条定长且没有弹性的细绳，绳子的两端拉开了一段距离，分别固定在了图板的两点处，套上笔，拉紧绳子，移动笔尖，画出图形即为椭圆，操作简单。

原理：椭圆的定义三椭圆规画椭圆椭圆规是用来画椭圆的一种器械，它的构造如图所示，在一个十字形的金属板上有两根相互垂直的导槽，在直尺上有两个相互固定滑板A,B，它们可分别在纵槽和横槽中滑动，在直尺上的点M处用套管装上铅笔，使直尺转动一周就画出了一个椭圆。

原理：椭圆的参数方程四折纸法步骤：Step1:记圆形纸片圆心为A，在圆A内部任取不同于圆心的点B；Step2:将纸片任意折起，使边缘（圆周上的某点）与点B重合；Step3:将纸片展开，画出折痕；Step4:重复步骤2,3.原理：因为为B圆A内一定点,P是圆上任意一点，线段AP的垂直平分线l（相当于折痕）则QB=QP,QA+AB=QA+QP=AP=r>AB即动点到两定点A、B的距离和为定值根据椭圆的定义,当点在圆上运动时，点Q的轨迹是椭圆.五伸缩变换这种画法是将圆的横坐标（或纵坐标）伸长或者压缩为原来的λ倍，圆可以变成椭圆。

原理：伸缩变换六准线法原理：椭圆的第二定义平面内到定点和到定直线（定点不在定直线上）的距离之比等于常数e(0<e<1)的点的轨迹是椭圆。

七参数法其数学思想是参数思想，利用椭圆的参数方程。

木工画椭圆形简单方法
要制作椭圆形，我们可以使用以下简单方法：
方法一：使用两根绳子和固定点
步骤一：找到一个平坦的工作表面，例如一块木板或台子。

步骤二：准备两根绳子，其中一根的长度是椭圆形的长轴长度，另一根的长度是短轴长度。

例如，我们假设长轴长度为12厘米，短轴长度为8厘米。

步骤三：在工作表面上选择一个固定点，我们可以使用一个夹子或其他适当的工具将绳子固定在该点上。

步骤四：使用这个固定的点将一根绳子的一端固定在工作表面上。

步骤五：将另一根绳子的一端固定在第二个固定点上，让绳子保持紧绷状态。

步骤六：使用一支钢笔或铅笔固定在绳子的连接处，这样当你画圆时，绳子会保持固定的长度。

步骤七：用钢笔或铅笔将绳子拉直，并同时移动它，这样就可以绘制出椭圆形的轮廓。

方法二：使用椭圆画板或模板
步骤一：购买一个椭圆画板或模板。

这些通常由一个固定的中心点和一些固定的钉子组成，以确保绳子在画椭圆时保持正确的长度和形状。

步骤二：将画板或模板放在平坦的工作表面上。

步骤三：将一支钢笔或铅笔固定在画板或模板上的钉子上。

步骤四：用钢笔或铅笔沿着画板或模板的边缘移动，这样就可以绘制出椭圆形的轮廓。

这是两种简单制作椭圆形的方法，无论您选择哪一种，都需要一定的实践和准确性来确保绘制出精确的椭圆形。

希望这些方法对您有所帮助！。

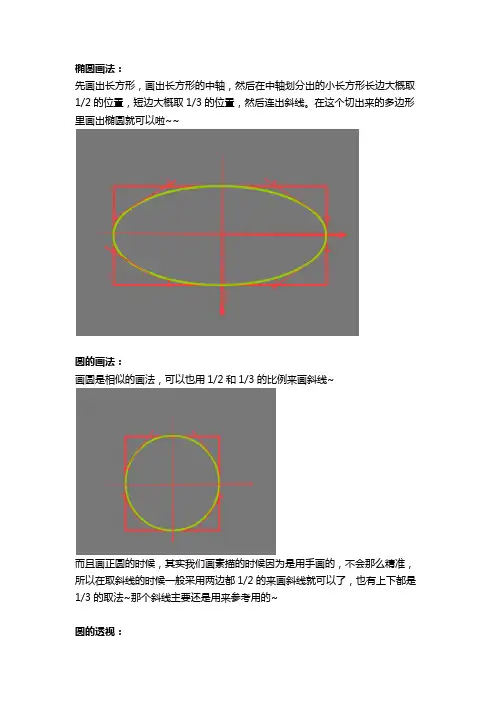

椭圆画法：先画出长方形，画出长方形的中轴，然后在中轴划分出的小长方形长边大概取1/2的位置，短边大概取1/3的位置，然后连出斜线。

在这个切出来的多边形里画出椭圆就可以啦~~圆的画法：画圆是相似的画法，可以也用1/2和1/3的比例来画斜线~而且画正圆的时候，其实我们画素描的时候因为是用手画的，不会那么精准，所以在取斜线的时候一般采用两边都1/2的来画斜线就可以了，也有上下都是1/3的取法~那个斜线主要还是用来参考用的~圆的透视：然后说圆的透视问题~圆透视之后其实就是一个很正的这种椭圆，所以画圆透视后的椭圆就按照刚刚说的方法来画就可以了~但是在画圆透视后的椭圆要注意椭圆的扁度，这个扁度要通过确定长轴和短轴的比例来确定，这样就可以啦~~~短轴和长轴的比例要观察得来啦~因为同一个杯子，你从不同高度观察它的时候，它顶部的椭圆会有扁度的变化对吧很多小伙伴想不明白圆透视之后是正椭圆的问题，现在来解释一下：圆透视之后，其实根据近大远小的原理，圆心是在偏上的位置，也就是图中红点的位置，黄线为圆原本的直径。

但是这个透视后产生的椭圆的长轴是图中蓝线的位置，椭圆的中心和圆心并不在同一个位置~只是透视之后的圆恰好是个正的椭圆而已~我们通过画这个蓝色的轴来帮助自己画出这个椭圆就可以啦，不需要去找这个圆心的位置~圆柱体的画法画圆柱体的上下表面的椭圆的时候也是一样的道理哈~就是要分别观察上下两个椭圆的长轴和扁轴长度比例，不过我们在实际操作中会发现，顶面的长短轴比例很容易观察，底面的因为看不完整不方便检查~这个时候，我们只需要观察好顶面，底面就以顶面的那个椭圆圆弧去参考就好啦~然后根据透视，离我们更远的底面会更圆，顶面会更扁~上面那个长方形扁一些~然后画出十字中轴之后，按照刚刚说的画椭圆的方法画出椭圆就可以啦~。

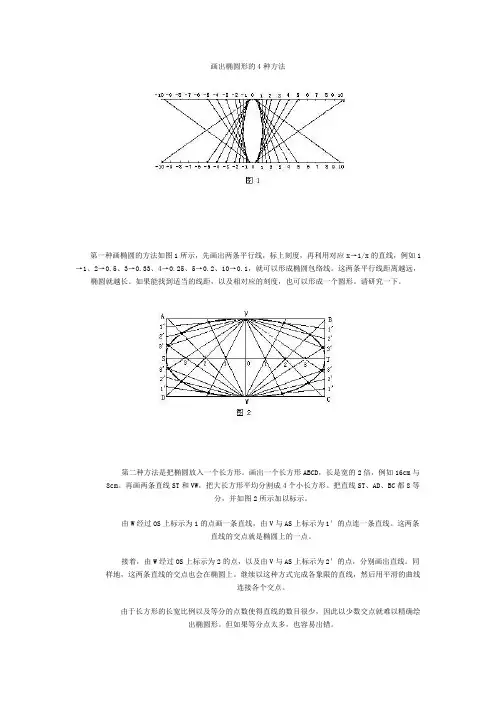

画出椭圆形的4种方法第一种画椭圆的方法如图1所示，先画出两条平行线，标上刻度，再利用对应x→1/x的直线，例如1→1、2→0.5、3→0.33、4→0.25、5→0.2、10→0.1，就可以形成椭圆包络线。

这两条平行线距离越远，椭圆就越长。

如果能找到适当的线距，以及相对应的刻度，也可以形成一个圆形。

请研究一下。

第二种方法是把椭圆放入一个长方形。

画出一个长方形ABCD，长是宽的2倍，例如16cm与8cm。

再画两条直线ST和VW，把大长方形平均分割成4个小长方形。

把直线ST、AD、BC都8等分，并如图2所示加以标示。

由W经过OS上标示为1的点画一条直线，由V与AS上标示为1＇的点连一条直线。

这两条直线的交点就是椭圆上的一点。

接着，由W经过OS上标示为2的点，以及由V与AS上标示为2＇的点，分别画出直线。

同样地，这两条直线的交点也会在椭圆上。

继续以这种方式完成各象限的直线，然后用平滑的曲线连接各个交点。

由于长方形的长宽比例以及等分的点数使得直线的数目很少，因此以少数交点就难以精确绘出椭圆形。

但如果等分点太多，也容易出错。

第三种方法需要用到三角板。

先画出一个大圆(如半径5cm)，并在接近圆周的位置画上一点A，如图3所示。

然后把三角板放在纸上，使三角板的直角刚好在圆周上，其中一边要与A点接触，顺着另一边画出一条弦PQ。

移动三角板到许多不同位置，保持直角的一边接触A点而且直角在圆周上，你很快就可以发现一条椭圆包络线正逐渐成形。

完成一个椭圆形之后，试着把A点放在不同位置，看看结果如何。

A是椭圆的焦点。

另一个焦点在哪里？第四种方法是用圆来形成椭圆包络线，如图4所示。

画出一个圆，如直径5cm。

画一条直径AOB，再每隔1cm画出垂直于AOB的弦。

然后取其中一条弦PQ，以其中心R为圆心画圆，并通过 P 点和 Q点(即PQ为这个圆的直径)。

以同样的方式用其他垂直的弦为直径画圆，最后就会出现一个能令你满意的椭圆形。

以靠近A和B的弦为直径所画出的圆，会完全在椭圆形之内，因此它们不属于包络线的一部分。
