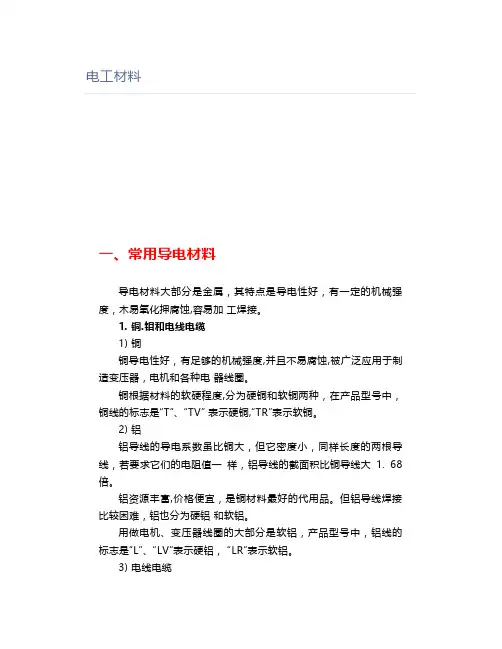

电工材料一、常用导电材料导电材料大部分是金属，其特点是导电性好，有一定的机械强度，木易氧化押腐蚀,容易加工焊接。
1. 铜.钼和电线电缆1) 铜铜导电性好，有足够的机械强度,并且不易腐蚀,被广泛应用于制造变压器，电机和各种电器线圈。
铜根据材料的软硬程度,分为硬铜和软铜两种，在产品型号中，铜线的标志是“T”、“TV” 表示硬铜,“TR”表示软铜。
2) 铝铝导线的导电系数虽比铜大，但它密度小，同样长度的两根导线，若要求它们的电阻值一样，铝导线的截面积比铜导线大1. 68倍。
铝资源丰富,价格便宜，是铜材料最好的代用品。
但铝导线焊接比较困难，铝也分为硬铝和软铝。
用做电机、变压器线圈的大部分是软铝，产品型号中，铝线的标志是“L”、“LV”表示硬铝，“LR”表示软铝。
3) 电线电缆电线电缆品种很多,按照它们的性能、结构、制造工艺及使用特点分为裸线、电磁线、绝缘线电缆和通信电缆4种。
(1) 裸线。
该产品只有导体部分，没有绝缘和护层结构。
它分为圆单线、软接线、型线和硬绞线4种，修理电机电器时经常用到的是软接线和型线。
(2) 电磁线。
电磁线应用于电机电器及电工仪表中，作为绕组或元件的绝缘导线。
常用的电磁线有漆包线和绕包线。
(3) 绝缘线电缆。
我们低压所用的绝缘线电缆主要用于固安敷设在交流50Hz,额定电压0. 61 kV及以下输配电电路上。
它主要由导线线芯、绝缘层护层、填充料组成。
(4) 通信电缆。
通信电缆是指用于(5) 根据用途和使用范围分为市内通信电缆，近距离通信(音频)和远距离的高频载波和数字通信及信号传输的电缆。
长途对称电缆。
同轴电缆、光纤电缆、射频电缆等几种。
2. 聚氣乙烯和橡皮绝缘导线广泛用于额定电压(V0/V)450/750、300/500V及以下，和直流电压1000V以下的动力装置及照明电路敷设中，是我们最常用材料之一。
二、电热材料电热材料是用来制造各种电阻加热设备中的发热元件,作为电阻接到电路中，把电能变为热能，使加热设备的温度升高。
电气安装常用材料（一）原创：张向荣老师同学们，大家好，今天来讲电气安装中的常用材料，也包含了各种字母所表达的意思。
可能比较难理解，建议先收藏起来，今天先讲第一部分。
一、常用的导电材料在变配电线路最常用的导电材料：绝缘电线、电缆、母线。
图1图2图3二、电线与电缆的区分“电线”和“电缆”在概念上并没有严格的界定，在日常习惯上，把家用布电线叫做电线，把电力电缆简称电缆。
广义上统称“电缆”认为：（1）单根叫“线”、多根叫“缆”（2）直径小的叫“线”、直径大的叫“缆”（3）结构简单的叫“线”、结构复杂的叫“缆”三、电线组成：由芯和绝缘层，芯主要有铜芯和铝芯。
俗称铜导线或者铝导线。
分类：裸导线、绝缘导线两种。
1、裸导线组成：只有线芯，表面裸露没有绝缘层。
主要用于电力、交通、电信工程与电机、变压器的制造。
线芯用截面积表示mm²分类：①分单股线、多股绞合线多股绞合线有铝绞合线、钢芯绞合线、钢绞线②硬裸线、软裸线硬裸导线应用于架空线路，软裸导线用于电气装置或者接地装置。
图4图5符号含义：（重点记忆）L——铝Q——轻型R——软型X——镀锌J——加强型（第二个J表示含义）G——钢（符号基本上就是拼音首字母）举例：（LJ）表示：铝绞线（TJ）表示：铜绞线（LGJ）表示：钢芯铝绞线当然还要标注截面尺寸举例：LJ——35mm² 表示：铝绞线线径是35mm²LGJJ——25mm² 表示：加强型钢芯铝绞线25mm²图6图72、绝缘导线组成：由线芯和绝缘层组成。
分类：铜芯T（省略）、铝芯L、绝缘塑料和橡胶，又分硬和软。
表示铜线的T，可以不标注。
图8符号含义：（重点记忆）B——第一次出现，表示布线；第二次出现，表示平型V——第一次出现，表示聚氯乙烯（塑料的）绝缘第二次出现，表示聚氯乙烯护套L——线芯为铝芯。
若没有用L表示，就是铜芯F——复合型R——软线X——绝缘橡胶NH——耐火ZR——阻燃举例：BV——2.5mm²表示：铜芯聚氯乙烯绝缘线，线径2.5mm²图9图10BLV——2.5mm²表示：铝芯聚氯乙烯绝缘线，线径2.5mm²BVV——2.5mm²表示：铜芯聚氯乙烯护套电线，线径2.5mm²图11第一个v，表示聚氯乙烯绝缘层，第二个v，表示聚氯乙烯护套。

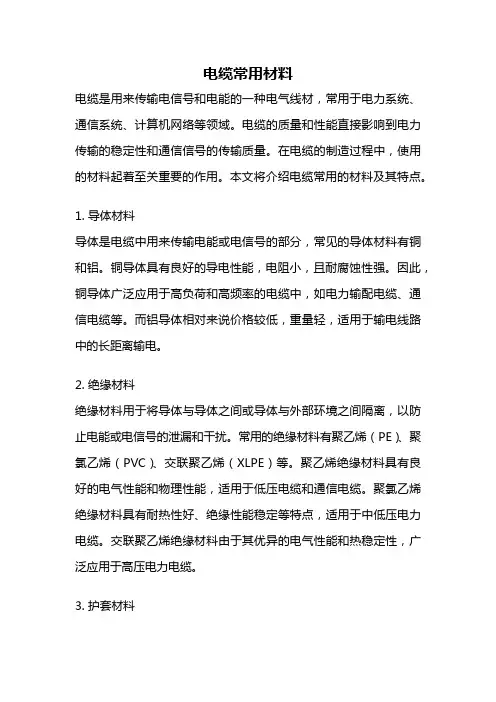

电缆常用材料电缆是用来传输电信号和电能的一种电气线材，常用于电力系统、通信系统、计算机网络等领域。
电缆的质量和性能直接影响到电力传输的稳定性和通信信号的传输质量。
在电缆的制造过程中，使用的材料起着至关重要的作用。
本文将介绍电缆常用的材料及其特点。
1. 导体材料导体是电缆中用来传输电能或电信号的部分，常见的导体材料有铜和铝。
铜导体具有良好的导电性能，电阻小，且耐腐蚀性强。
因此，铜导体广泛应用于高负荷和高频率的电缆中，如电力输配电缆、通信电缆等。
而铝导体相对来说价格较低，重量轻，适用于输电线路中的长距离输电。
2. 绝缘材料绝缘材料用于将导体与导体之间或导体与外部环境之间隔离，以防止电能或电信号的泄漏和干扰。
常用的绝缘材料有聚乙烯（PE）、聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
聚乙烯绝缘材料具有良好的电气性能和物理性能，适用于低压电缆和通信电缆。
聚氯乙烯绝缘材料具有耐热性好、绝缘性能稳定等特点，适用于中低压电力电缆。
交联聚乙烯绝缘材料由于其优异的电气性能和热稳定性，广泛应用于高压电力电缆。
3. 护套材料护套材料用于保护电缆的绝缘层和导体，防止外界环境对电缆的损害。
常用的护套材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚氯乙烯抗火（FR-PVC）等。
聚氯乙烯护套材料具有良好的耐磨性和耐候性，适用于室内电缆和地下电缆。
聚乙烯护套材料具有良好的耐化学腐蚀性能和耐候性，适用于户外电缆和海底电缆。
聚氯乙烯抗火护套材料具有良好的阻燃性能和低烟无卤特性，适用于防火要求较高的场所。
4. 屏蔽材料屏蔽材料用于减少电缆中的电磁干扰，保证信号传输的质量。
常用的屏蔽材料有铝箔、铜箔和铜丝编织网等。
铝箔屏蔽材料具有良好的屏蔽性能和导电性能，适用于高频率的通信电缆。
铜箔和铜丝编织网屏蔽材料具有优异的屏蔽性能和导电性能，适用于高频率和高速传输的电缆。
5. 绝缘填充材料绝缘填充材料用于填充电缆中的空隙，提高电缆的绝缘性能和机械性能。
