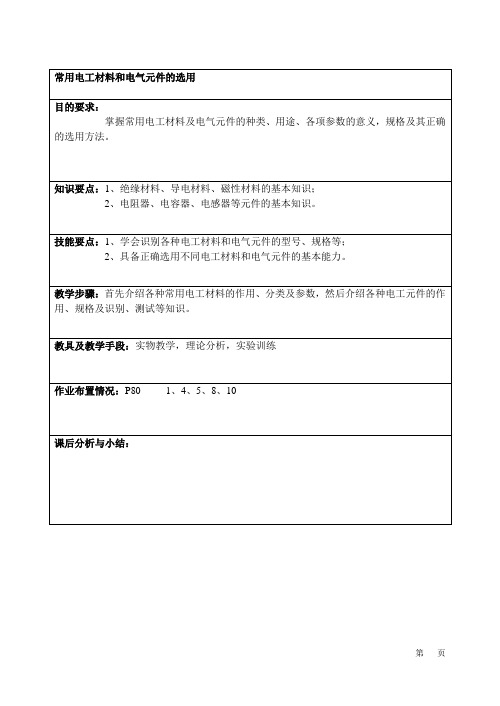

常见电工材料及其选用常用电工材料分为四类: 绝缘材料、导电材料、电热材料和磁性材料。
一、绝缘材料绝缘材料又名电介质，其主要作用是用来隔离不同电位的导体或导体与地之间的电流，使电流仅沿导体流通。
在不同的电工产品中，根据需要不同，绝缘材料还起着不同的作用。
二、导电材料普通导电材料是指专门用于传导电流的金属材料。
铜和铝是合适的普通导电材料，它们的主要用途是用于制造电线电缆。
电线电缆的定义为：用于传输电能信息和实现电磁能转换的线材产品。
三、电热材料电热材料是用来制造各种电阻加热设备中的发热元件，作为电阻接到电路中，把电能转变为热能，使加热设备的温度升高。
对电热材料的要求基本要求是电阻率高，加工性能好，在高温时具有足够的机械强度和良好的抗氧化能力。
常用的电热材料是镍铬合金和铁铬铝合金。
四、电磁材料磁性材料按其磁性能及其应用，可以概括分为软磁材料、硬磁材料和特殊磁性材料三类。
按其组成又可分为金属（合金）磁性材料和非金属磁性材料—铁氧体磁性材料两种系列。
五、电工导电材料的选用原则和方法1．导线的正确选用作为线芯的金属材料，必须具备的特点是：电阻率较低；有足够的机械强度；在一般情况下有较好的耐腐蚀性；容易进行各种形式的机械加工，价格较便宜。
铜和铝基本符合这些特点，因此铜和铝作为导线的线芯。
铜导线的电阻率比铝导线小，焊接性能和机械性能比铝导线好，常用于要求较高的场合，铝导线密度比铜导线小，价格相对低廉，目前，铝导线的使用较为普遍。
2．导线截面的选择（1）根据导线发热条件选择导线截面电线电缆的允许载流量是指在不超过它们最高工作温度的条件下，允许长期通过的最大电流值，又称为安全载流量。
这是电线电缆的一个重要参数。
单根RV、RVB、RVS、RVV和BLVV型电线在空气中敷设时的载流量（环境温度为+25℃。
（2）根据线路的机械强度选择导线截面导线安装后和运行中，要受到外力的影响，导线本身自重和不同的敷设方式使导线受到不同的张力，如果导线不能承受张力作用，会造成断线事故。
学习单元4习题常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器触点闭合、触点断开。
2、在机床电气控制线路中，起动按钮其按钮帽是色，按钮触点是常的。
3、空气阻尼式时间继电器主要由、、和等三部分组成。
4、在机床电气控制原理图中，KA表示，SB表示、SQ表示。
5、当接触器线圈断电时，使接触器触点闭合、触点断开。
6、电器元件触点的故障主要有、、。
7、在机床电气控制原理图中， KT表示，SB表示、SQ表示。
8、熔断器熔体允许长期通过 1.2倍的额定电流，当通过的＿＿越大，熔体熔断的越短。
9、热继电器是对电动机进行保护的电器；熔断器是进行保护的电器。
10、安装刀开关时，电源进线应接在，用电设备应接在。
11、三相笼型异步电动机常用的电气制动方式有和12、在机床电气控制原理图中， KM表示，KA表示， QS表示。
13、当接触器线圈得电时，使接触器常开触点、常闭触点。
14、在机床电气控制线路中，停止按钮是色，按钮触点是常的。
15、在机床电气控制原理图中， KM表示， KT表示，QS表示。
16、在接触器控制线路中，依靠自身的_______保持线圈通电的环节叫_______；串入对方控制线路的_______叫互锁触点17、在机床电气控制原理图中， TC表示， KS表示，QS表示。
18、三相笼型异步电动机的反接制动控制电路中，常利用进行自动控制。
19、常用的熔断器有三种：、、和。
20当接触器线圈断电时，使接触器常开触点、常闭触点。
21、在机床电气控制原理图中， KT表示， KS表示，QS表示。
22、熔断器熔体允许长期通过倍的额定电流，当通过的电流越大，熔体熔断的越短。
23、通电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。
24、熔断器熔体允许长期通过倍的额定电流，当通过的越大，熔体熔断的时间越短。
25、通电延时型时间继电器，当线圈断电时，延时触点动作，瞬动触点动作。
26、断电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。
常用电工材料常用电工材料分为导电材料、导磁材料和绝缘材料。
一、常用导电材料铜和铝是目前最常用的导电材料。
若按导电材料制成线材（电线或电缆）和使用特点分，导线又有裸线、绝缘电线、电磁线、通讯电缆线等。
1、裸线特点：是只有导线部分，没有绝缘层和保护层。
分类：按其形状和结构分，导线有单线、绞合线、特殊导线等几种。
单线主要作为各种电线电缆的线芯，绞合线主要用于电气设备的连接等。
2、绝缘电线特点：不仅有导线部分，而且还有绝缘层分类：按其线芯使用要求分有硬型、软型、特软型和移动型等几种。
主要用于各电力电缆、控制信号电缆、电气设备安装连线或照明敷设等。
3、电磁线电磁线是一种涂有绝缘漆或包缠纤维的导线。
主要用于电动机、变压器、电器设备及电工仪表等，作为绕组或线圈。
4、通讯电缆线通讯电缆线包括电信系统的各种电缆，电话线和广播线。
5、电热材料电热材料是用于制造各种电阻加热设备中的发热元件，要求电阻系数高，加工性能好，有足够的机械强度和良好的抗氧化能力，能长期处于高温状态下工作。
常用有镍铬合金，铁铬铝合金等。
二、常用导慈材料导磁材料按其特性不同，一般分为软磁材料和硬磁材料两大类。
1、软磁材料软磁材料一般指电工用纯铁、硅钢板等，主要用于变压器，扼流圈，继电器和电动机中作为铁芯导磁体。
电工用纯铁为DT系列。
2、硬磁材料硬磁材料的特点是在磁场作用下达到磁饱和状态后，即使去掉磁场还能较长时间地保持强而稳定的磁性，硬磁材料主要用来制造磁电式仪表的磁钢，永磁电动机的磁极铁芯等。
可分为各向同性系列，热处理各向异性系列，定向结晶各向异性系列等三大系列。
三、常用绝缘材料1、绝缘漆：有浸渍漆、漆包线漆、覆盖漆、硅钢片漆、防电晕漆等。
2、绝缘胶：与无溶胶相似，用于浇注电缆接头，套管，20kV以下电流互感器，10kV以下电压互感器。
3、绝缘油：分为矿物油和合成油，主要用与电力变压器，高压电缆，油浸纸电容器中，以提高这些设备的绝缘能力。
4、绝缘制品：有绝缘纤维制品，浸渍纤维制品，电工层压制品，绝缘薄膜及其制品等。
电工常用材料电工常用材料是指在电气工程中常用的一些材料和器件，它们在电气安装、维护和修理中起着重要的作用。
本文将介绍一些常见的电工常用材料，包括导线、绝缘材料、接线端子、电缆、开关插座等。
首先，导线是电工常用材料中的重要组成部分。
导线通常用来传输电能，根据其材质和用途的不同，可以分为铜导线、铝导线、裸导线等。
铜导线具有良好的导电性能和耐腐蚀性能，常用于家庭和工业电气系统中。
铝导线轻便且价格较低，常用于输电线路。
裸导线则常用于架空线路，具有良好的耐候性和机械强度。
其次，绝缘材料是保证电气设备安全运行的重要材料。
绝缘材料主要用于包裹导线和电缆，防止电流泄露和短路。
常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡胶等。
这些材料具有良好的绝缘性能和耐热性能，能够有效地保护导线和电缆，确保电气设备的安全运行。
接线端子是连接导线的重要器件，常用于电气设备的接线和连接。
接线端子通常分为压接式、螺钉式和插接式等不同类型，根据不同的接线要求和环境条件选择合适的接线端子非常重要。
良好的接线端子能够确保接线牢固可靠，减少接触电阻，提高电气设备的运行效率。
电缆是电工常用材料中的重要组成部分，用于传输电能和信号。
根据用途和环境条件的不同，电缆可以分为电力电缆、控制电缆、通信电缆等。
电力电缆用于输送电能，控制电缆用于控制信号传输，通信电缆用于传输通信信号。
选择合适的电缆对于电气设备的正常运行至关重要。
最后，开关插座是电工常用材料中的常见用品，用于控制电气设备的开关和供电。
开关插座通常分为单控开关、双控开关、插座等不同类型，根据不同的用途和需求选择合适的开关插座非常重要。
良好的开关插座能够确保电气设备的安全运行，提高用电效率。
总的来说，电工常用材料在电气工程中扮演着重要的角色，它们直接影响着电气设备的安全运行和使用效率。
因此，在选择和使用电工常用材料时，需要根据实际需求和环境条件进行合理的选择，确保电气设备的正常运行和安全使用。
电工材料有哪些电工材料是指用于电气工程和电气设备制造的材料，它们在电气系统中扮演着至关重要的角色。
电工材料的种类繁多，包括绝缘材料、导体材料、绝缘子、绝缘胶带、电缆、接线端子等。
下面将逐一介绍这些电工材料的特点和用途。
首先，绝缘材料是电气系统中不可或缺的重要材料。
绝缘材料主要用于包覆导体，防止电流泄漏和短路，保障电气设备的安全运行。
常见的绝缘材料包括PVC、XLPE、EPR等，它们具有良好的绝缘性能和耐热性能，适用于不同环境和工作条件。
其次，导体材料是电工材料中的另一个重要组成部分。
导体材料是电气系统中传导电流的关键材料，常见的导体材料包括铜、铝等金属材料。
铜导体具有良好的导电性能和机械性能，被广泛应用于电气设备和电缆制造中。
而铝导体则具有轻质、耐腐蚀等特点，在输电线路和电力系统中得到广泛应用。
除了绝缘材料和导体材料，绝缘子也是电工材料中的重要组成部分。
绝缘子主要用于支撑和固定导线，防止导线与支架、杆塔等金属结构发生接触，起到绝缘和支撑作用。
绝缘子的材料通常为陶瓷、玻璃纤维等，具有良好的绝缘性能和机械强度，能够在恶劣的环境条件下稳定运行。
此外，绝缘胶带、电缆、接线端子等也是电工材料中常见的材料。
绝缘胶带用于绝缘包覆和维修，能够有效防止电气设备的漏电和短路；电缆是传输电能和信号的重要设备，具有多种类型和规格，适用于不同的电气系统和工程项目；接线端子用于连接和固定导线，能够提供可靠的电气连接。
综上所述，电工材料是电气工程中不可或缺的重要组成部分，它们在电气系统中发挥着至关重要的作用。
各种电工材料具有不同的特点和用途，能够满足不同的工程需求和应用场景。
因此，在电气系统设计和施工中，选择和使用合适的电工材料至关重要，能够保障电气设备的安全运行和长期稳定性。

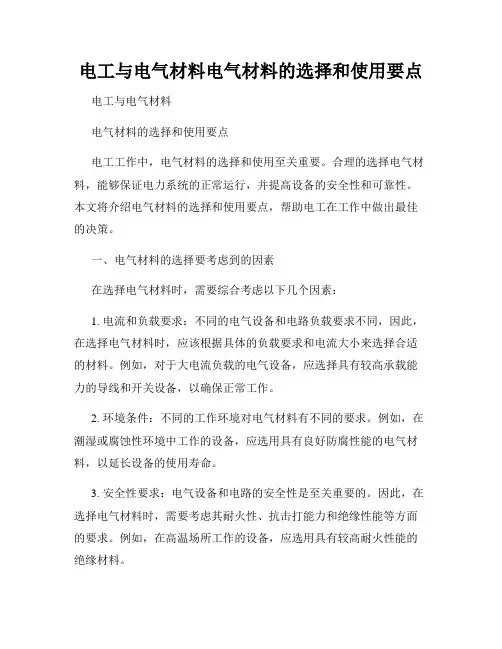

电工与电气材料电气材料的选择和使用要点电工与电气材料电气材料的选择和使用要点电工工作中，电气材料的选择和使用至关重要。
合理的选择电气材料，能够保证电力系统的正常运行，并提高设备的安全性和可靠性。
本文将介绍电气材料的选择和使用要点，帮助电工在工作中做出最佳的决策。
一、电气材料的选择要考虑到的因素在选择电气材料时，需要综合考虑以下几个因素：1. 电流和负载要求：不同的电气设备和电路负载要求不同，因此，在选择电气材料时，应该根据具体的负载要求和电流大小来选择合适的材料。
例如，对于大电流负载的电气设备，应选择具有较高承载能力的导线和开关设备，以确保正常工作。
2. 环境条件：不同的工作环境对电气材料有不同的要求。
例如，在潮湿或腐蚀性环境中工作的设备，应选用具有良好防腐性能的电气材料，以延长设备的使用寿命。
3. 安全性要求：电气设备和电路的安全性是至关重要的。
因此，在选择电气材料时，需要考虑其耐火性、抗击打能力和绝缘性能等方面的要求。
例如，在高温场所工作的设备，应选用具有较高耐火性能的绝缘材料。
4. 经济性：在选择电气材料时，还需要考虑到其经济性。
不同材料的价格和性能存在差异，应综合考虑满足要求的前提下，选择性价比较高的材料。
这不仅有助于降低成本，还可以提高整体的电气系统效能。
二、常见的电气材料及其使用要点1. 导线和电缆：导线和电缆是电气系统中常见的传输电能的材料。
在选择导线和电缆时，应根据电流负载要求、工作环境和经济性等因素进行综合考虑。
同时，还需要注意导线和电缆的截面积、导体材料、外部保护层等参数的选择，以确保电流的正常传输和设备安全。
2. 开关与插座：开关和插座是电气系统中用于控制电路和供电的关键设备。
在选择开关和插座时，需要考虑其负载能力、稳定性和安全性等要求。
同时，还需要确保其与导线和电缆的连接良好，以防止接触不良或其他安全隐患。
3. 绝缘材料：绝缘材料是电气系统中用于隔离和保护导线和电缆的材料。
项目二常用电气元器件教学设计教学目标知识目标：1.掌握常用电气元器件的结构、基本工作原理、作用、应用场合、主要技术参数、典型产品、图形符号和文字符号。
2.能正确识别、选用电器元器件。
能力目标：要求教师应对常用电气元器件知识的导学，可结合案例分析向学生传授知识，特别是基本概念要重点强化，课堂上可适当增加体验环节。
教学重点及难点教学重点：掌握常用电气元器件的结构、基本工作原理、作用、应用场合、主要技术参数、典型产品、图形符号和文字符号。
正确识别、选用电器元器件。
教学难点：掌握常用电气元器件的结构、基本工作原理、作用、应用场合、主要技术参数、典型产品、图形符号和文字符号。
正确识别、选用电器元器件。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学内容项目二常用电气元器件知识链接常用电气元器件一、低压熔断器1. 熔断器的结构2. 熔断器的主要技术参数3. 熔断器的选用（1）熔断器类型的选用。
（2）熔断器额定电压和额定电流的选用。
（3）熔体额定电流的选用。
4. 熔断器的安装与使用要求5. 熔断器的常见故障及处理方法二、刀开关1. 刀开关的结构2. 刀开关的分类3. 刀开关型号及含义4. 刀开关的选择原则5. 刀开关的常见故障及处理方法三、组合开关1. 组合开关结构2. 组合开关的主要技术数据及选用3. 组合开关的安装与使用要求4. 组合开关的常见故障及处理方法四、行程开关1. 行程开关的结构2. 行程开关的型号及含义3. 行程开关的选择4. 行程开关的使用注意事项5．行程开关的常见故障及处理方法五、按钮1. 按钮的结构2. 按钮的型号及含义3. 按钮的符号4. 按钮的选用5. 按钮使用的注意事项6. 按钮的颜色和形状7. 按钮的常见故障及处理方法六、接近开关1. 接近开关的组成2. 接近开关的符号3．接近开关的工作原理4. 接近开关的型号及含义5. 接近开关常见故障七、低压断路器1. 低压断路器的结构2. 低压断路器的型号及含义3. 低压断路器的工作原理4. 低压断路器的选择5. 低压断路器使用的注意事项6. 低压断路器的常见故障及处理方法八、接触器1.交流接触器的结构1）电磁系统2）触点系统3）灭弧装置4）辅助部件2.交流接触器的工作原理3.交流接触器选择4. 接触器的安装要求5. 接触器的使用维护要求6. 交流接触器常见故障及处理方法九、热继电器1. 双金属片式热继电器的结构及工作原理1）结构2）工作原理2. 热继电器的选择3. 热继电器的安装与使用要求4. 热继电器常见故障及处理方法十、中间继电器1. 中间继电器的结构及工作原理2. 中间继电器的用途及型号含义1）用途2）型号含义3. 中间继电器的选用十一、时间继电器1. 时间继电器的结构及工作原理1）结构2）工作原理2. 时间继电器的符号任务实施任务：识别交流接触器以及拆装和检修交流接触器任务评价课后习题课后总结。
机床电气系统中主要元件的选用作者：焦亮韩嵩崟来源：《科技视界》2014年第04期【摘要】机床由一些金属零件组成主体，而要想控制机床就要利用电气系统进行控制，而在这些控制系统中，不是随便选用元件来构成控制系统，有些元件即使安装在设备中也不能对系统进行控制，反而会是机床发生故障，所以我们要了解电动机的型号、熔断器、接触器的选用。
【关键词】电动机；熔断器；接触器1 交流伺服电动机按结构分类：同步交流伺服电机永磁式励磁式感应式交流伺服电动机永磁式同步交流伺服电机的结构特点是，转子一般用永磁材料制成，构成转子磁极，定子与感应式交流电动机一样，装有绕组，以产生旋转磁场。
由于旋转磁场与转子磁极的相互作用，转子以和旋转磁场相同的旋转速度同步旋转。
感应式电动机由定子和转子组成，定子铁心中绕有按一定规律缠绕的导线绕组，转子铁心中有铜条和端面上的短路环，形成笼形，故感应式电动机又称鼠笼感应电动机。
定子绕组通入三相交流电后，产生旋转磁场，旋转磁场切割转子中铜条产生电流，有电流流过的铜条在磁场中受力的作用，使转子产生旋转力矩，驱动转子旋转，转子的旋转方向与旋转磁场的旋转方向相同。
感应式电动机的速度控制有3种方法：①改变加在电动机上的电源频率f。
②改变转差率s，即改变加在电动机上的电源电压。
③改变电动机的磁极对数p。
2 直流伺服电动机工作原理：直流伺服电机是利用通电线圈会产生磁力和磁感应特性，使导线产生的磁场与固定磁场相互作用而产生相互作用力，推动电动机的转子转动，通过电刷和换向器产生整流作用，使磁场磁动势和电枢电流磁动势正交，从而产生转矩。
直流伺服电机的静态速度表达式：电动机转速的影响因素：改变电枢电阻、改变电枢电压和改变励磁的磁通都能改变电动机的输出转速。
同时也看到负载力矩的变化同样也会引起转速的变化，其他条件不变时，直流电动机的速度随着负载力矩的增大而减小。
3 机床常用电器的选择在机床的设计当中，要合理选择机床电器，需要它们对电路进行控制，所以正确的选择电器，合理的安排，是控制线路安全、可靠工作的重要条件。
【实训项目名称】常用导电材料的选择与使用【课时安排】2课时【实训目标】1、了解常用导电材料的分类；2、知道各种导电材料的特性、用途；3、学会正确选择电工导电材料。
【实训条件准备】铜、铝的裸导线及裸导体制品，电磁线，电力线缆，通信电缆等。
【实训过程】任务一导电材料的选择与使用【知识要点】导电材料是指专门传导电流的金属材料，要求导电材料电阻率小，导电、导热性好，线胀系数小，机械强度适中，不易氧化和腐蚀，容易加工和焊接。
目前，铜和铝基本符台上述要求，因此，它们及它们的合金是常用的导电材料，其形式有裸导线、电磁线、电缆线等。
一、导线及其制品的分类电线电缆是指用以传输电能、电信息和实现电、磁转换的线材产品，按照性能、结构、制造工艺及使用特点的不同可分为以下五类:(1)裸导线和裸导线制品(2)电磁线(3)电气设备用电线电缆(4)通信电线电缆1、裸电线和裸导线制品这类产品只有导体部分，没有绝缘和保护结构，有单线、型线、绞和线、软接线等。
(1)单线单线的材料一般是铜、铝及合金，以外形来看，可分为圆单线、扁单线和导型线；从机械性能来看又有软线、硬线和特硬线之分。
单线主要是给各种电线电缆做导电线芯用，也可以直接用于架空的小容量配电电力线。
常用的有5种：TY 型硬圆铜线、TR型软圆铜线、LY型软圆铝线、HL型铝镁硅合金圆单线等。
(2)型线型线通常是指非圆形截面的裸电线。
常见的型线有母线、铜带、扁线及空心导线、电车线等。
(3)绞合线绞合线是由多股单线绞合而成的导线，以改善其导电性能和机械性能。
绞合线主要用于电力线中，它具有结构简单、制造方便、容易架设和维修、线路造价低等优点。
主要有:TRJ软铜绞线、TJ型铜绞线、LGJ型钢芯铝铰线等。
(4)软接线软接线是指柔软的铜绞线、各种编织线和铜铂。
主要用于需耐震动和耐弯曲的场合。
2、电磁线电磁线是指专用于电能与磁能相互转换的带有绝缘层的导线，常用于电机电器、电工仪表中作绕组或元件的绝缘导线，通过电磁感应实现电磁互换。
机床常用电器的选择完成电气控制线路的设计之后，应开始选择所需要的控制电源，正确合理的选用，是控制线路安全、可靠工作的重要条件。
机床电器的选择，主要是根据电器产品目录上的各项技术指标（数据）来进行的。
一、电器元件的可靠性随着科学技术和工业生产的发展，自动化控制系统的规模越来越大，一个大型的自动化控制系统常需要几万个元件。
因此，整个系统的可靠性与所用元件的可靠性有着密切的关系。
若某一个串联系统，其中只要有一个元件失效，就会使整个系统发生故障，其整个设备停工所造成的损失要远远超过该元件本身的价格。
因此，如何正确选用好元件，对控制系统电路的设计是很重要的。
二、电器元件选择的基本原则（1）根据对控制元件功能的要求，确定电器元件类型。
以继电器接触器控制系统为例，当元件用于通、断功率较大的主电路时，应选择交流接触器；若元件用于切换功率较小的电路（如控制电路）时，则应选择中间继电器；若还伴有延时要求时，则应选用时间继电器。
（2）确定元器件承载能力的临界值及使用寿命。
主要是根据电器控制的电压、电流及功率大小来确定元件的规格。
（3）确定元器件预期的工作环境及供应情况。
如防油、防尘、防水、防烫、货源等。
（4）确定元器件在应用时所需的可靠性等。
确定用以改善元器件失效率用的老化或其他筛选实验。
采用与可靠性预计相适应的降额系数。
进行一些必要的计算和校核。
三、电器元件的选择（一）按钮、低压开关的选用1.按钮：按钮通常是用来短时接通或断开小电流的控制电路的开关。
目前按钮在结构上是多种形式的，旋钮式、指示灯式、紧急式等，主要根据使用场合所需要的触点数、触点形式及颜色来选用。
启动-绿色，停止-红色，急停-红色等。
2.自动空气开关：又称自动空气断路器。
自动开关既能接通或分断正常工作电流，也能自动分断过载或短路电流，分断能力大，有欠压和过载短路保护作用。
选择时主要考虑其额定电压、额定电流和允许切断的极限电流等。
自动开关脱扣器的额定电流应等于或大于负载允许的长期平均电流；自动开关的极限分断能力要大于，至少要等于电路最大短路电流；自动开关脱口器电流整定应按下面原则：欠电压脱扣器额定电压应等于主电路额定电压；热脱口器的整定电流应与被控对象负载额定电流相等；电磁脱扣器的瞬时脱扣整定电流应大于负载正常工作时的尖峰电流；保护电动机时，电磁脱扣器的瞬时脱扣整定电流为电动机起动电流的1.7倍。
