数字存储示波器实验报告数字存储示波器实验报告引言：数字存储示波器是现代电子测量领域中常见的一种仪器。
它通过将模拟信号转换为数字信号，并进行存储和处理，能够更准确地显示和分析电路中的信号波形。
本实验旨在通过使用数字存储示波器，对不同信号的波形进行观测和分析，并探究其在电子实验中的应用。
一、实验原理：数字存储示波器的工作原理主要包括信号采样、信号转换和信号显示三个过程。
首先，示波器通过采样装置对模拟信号进行采样，将其转换为离散的数字信号。
然后，通过模数转换器将离散的信号转换为数字信号，并将其存储在示波器的存储器中。
最后，示波器通过显示器将存储的数字信号转换为波形图形进行显示。
二、实验步骤：1. 连接电路：将待测的电路与示波器进行连接，确保信号源与示波器的输入端正确连接。
2. 设置示波器参数：根据待测信号的特点，设置示波器的采样频率、触发方式和时间基准等参数。
3. 开始测量：打开示波器电源，观察显示屏上的波形图形，并对波形进行分析和测量。
4. 调整参数：根据需要，调整示波器的参数，如水平和垂直灵敏度、触发电平等，以获得更清晰和准确的波形图形。
5. 结束实验：关闭示波器电源，断开电路连接，整理实验器材。
三、实验结果：通过实验，我们得到了多个不同信号的波形图形，并进行了分析和测量。
以下是实验中得到的一些典型结果：1. 正弦波信号：我们首先对一个正弦波信号进行观测。
通过示波器的显示，我们可以清晰地看到波形的周期、幅度和相位等特征。
通过测量，我们还可以得到波形的频率和峰峰值等具体数值。
2. 方波信号：接下来，我们对一个方波信号进行观测。
方波信号具有明显的上升沿和下降沿，通过示波器的显示，我们可以观察到方波的占空比和频率等信息。
同时，我们还可以通过示波器的测量功能，得到方波的上升时间和下降时间等参数。
3. 脉冲信号：最后，我们对一个脉冲信号进行观测。
脉冲信号具有较短的脉宽和较高的幅度，通过示波器的显示，我们可以观察到脉冲信号的上升时间、下降时间和脉宽等特征。
数字存储示波器比传统模拟示波器更具优势随着科技的不断进步和人们对于精度和速度的要求越来越高，数字存储示波器在电子领域中得到了越来越广泛的应用。
相比传统模拟示波器，数字存储示波器具有很多优势，本文将从以下几个方面来详细介绍。
精度更高数字存储示波器可以在较短的时间内取样更多的数据。
传统模拟示波器是通过不断采样来获得波形的，而数字存储示波器则是通过采集到的样本离散出来的数据流，将信号转换为数字信号。
数字信号在处理过程中不存在噪声和漂移等问题，因此可以保证数据的准确性，使得数字存储示波器的测量精度更高。
此外，数字存储示波器还拥有更高的分辨率，可以检测到更小的信号，对于一些高精度的测量和信号分析工作，数字存储示波器是更优秀的选择。
信号处理能力更强数字存储示波器基于数字技术，可以对信号进行更加精细的处理。
一些传统的模拟示波器仅仅只能显示波形的形态，而数字存储示波器可以进行FFT等操作，计算得出各种信号参数，例如频率、峰值、峰峰值、有效值等等，这些能力对于对信号更深入了解有很大的帮助。
更丰富的存储功能由于数字存储示波器是基于计算机技术实现的，所以可以轻松地进行数据存储和管理。
数字存储示波器可以保存多组信号波形，这个功能有助于对信号波形进行比对和分析。
此外，数字存储示波器还可以将数据保存传输到其他设备，实现数据共享和备份，可以避免数据丢失的问题。
显示效果更好数字存储示波器可以通过AD转换器获得数字信号，然后在屏幕显示上进行数字信号还原，其显示结果非常清晰，稳定，而传统的模拟示波器采用电子枪来实现像素点的亮度控制，属于模拟输出，相对数字输出而言，误差更大，图像精度较低。
此外，数字存储示波器还可以在屏幕上直接对波形进行标注、测量、比较和分析。
这为检测和分析带来了更多的便利。
价位相对较低相比较传统的模拟示波器，数字存储示波器的成本相对较低，作为一种新型的仪器设备，数字存储示波器已经被广泛应用，成为各种行业生产和检测领域的必备设备，因此，数字存储示波器已经逐渐成为这些领域的主流测量仪器。
数字存储示波器实验报告实验目的：1. 学习数字存储示波器的基本原理和使用方法。
2. 掌握数字存储示波器测量和显示波形的方法。
3. 理解数字存储示波器与模拟示波器的区别。
实验原理：数字存储示波器可以将模拟信号转换为数字信号，并通过数字方式存储和显示波形。
数字存储示波器使用的是采样信号方式，即每隔一段时间采集一次波形信号，将其转换成数字信号后保存在存储器中。
用户可以通过控制数字存储示波器的触发条件，来实现对特定波形的捕获和显示。
数字存储示波器与模拟示波器相比，具有很多优点。
例如，数字存储示波器可以使用自动测量功能，快速测量各种参数（如频率、周期、峰值等），并提供精确的数值结果。
数字存储示波器还可以捕获稀疏信号和故障信号，以及存储和重放波形，方便分析和调试。
实验步骤:1.将数字存储示波器接通电源，并将信号源与示波器连接。
调整信号源输出电压，并选择示波器的输入通道和延时/触发模式。
2.触发示波器并捕获波形。
通过控制示波器的触发条件和触发电平，调整示波器的采样时间和位置，以捕获特定波形的全部信息。
在捕获到波形后，用户可以对其进行保存和重放，也可以对波形进行缩放和移动，以便于更好地观察和分析。
3.测量波形的主要参数。
示波器可以通过内置的自动测量功能，对波形的主要参数（如峰-峰值、频率、周期、占空比等）进行快速测量。
用户还可以手动测量波形的特定参数，获得更加准确和具体的结果。
实验结果:通过本次实验，我们学会了数字存储示波器的基本原理和使用方法，并掌握了数字存储示波器测量和显示波形的方法。
我们还理解了数字存储示波器与模拟示波器的区别，并比较了它们的优缺点。
同时，通过实验数据的处理和分析，我们得到了电路波形的主要参数，并可以据此对电路性能进行分析和优化。
这对我们日后的电路设计和调试都非常有帮助。

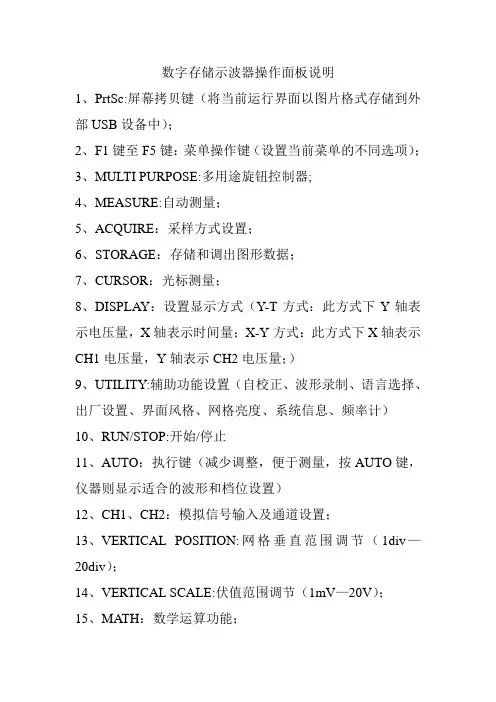

数字存储示波器操作面板说明1、PrtSc:屏幕拷贝键（将当前运行界面以图片格式存储到外部USB设备中）；2、F1键至F5键：菜单操作键（设置当前菜单的不同选项）；3、MULTI PURPOSE:多用途旋钮控制器;4、MEASURE:自动测量；5、ACQUIRE：采样方式设置；6、STORAGE：存储和调出图形数据；7、CURSOR：光标测量；8、DISPLAY：设置显示方式（Y-T方式：此方式下Y轴表示电压量，X轴表示时间量；X-Y方式：此方式下X轴表示CH1电压量，Y轴表示CH2电压量；）9、UTILITY:辅助功能设置（自校正、波形录制、语言选择、出厂设置、界面风格、网格亮度、系统信息、频率计）10、RUN/STOP:开始/停止11、AUTO：执行键（减少调整，便于测量，按AUTO键，仪器则显示适合的波形和档位设置）12、CH1、CH2：模拟信号输入及通道设置；13、VERTICAL POSITION:网格垂直范围调节（1div—20div）；14、VERTICAL SCALE:伏值范围调节（1mV—20V）；15、MATH：数学运算功能；16、HORI MENU：设置触发释抑时间（重新启动触发电路的时间间隔，旋动多用途旋钮控制器设置），开启视窗扩展（提高波形的水平扩展倍数）；17、HORIZONTAL POSITION:调整波形窗口的水平位置；18、HORIZONTAL SCALE：改变水平时基档位设置（扫描速率：2ns—50s,以1—2—5方式步进）；19、SET TO ZERO：将垂直位移、水平位移、触发释抑的位置回到中点，以及把触发电平设置到50%；20、TRIG MENU：触发菜单按键；21、FORCE：强制触发按键；22、HELP：帮助；23、EXT TRIG：外触发输入；24、PROBE COMP:探头补偿信号输出；作用：示波器是一种测量电压波形的仪器，甚至可以说它是一种能够看到图象的电压表。
