情境1任务4知识点二：知识点3：高压熔断器的选择

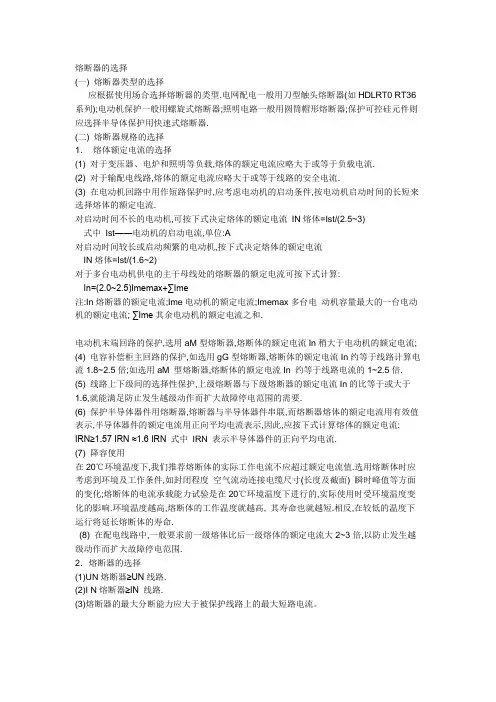

熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍. (5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。

高压熔断器选型
高压熔断器
熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。

高压熔断器选型
1、按短路条件来选型
如果电路发生短路那幺就会对电气设备造成较大的电压冲击，从而使电气设备受到巨大的破坏，而在实际应用当中，造成短路的因素也很多，所以大家在为高压熔断器选型时就要充分考虑能够引起短路的条件，其中包括短时耐受电流、峰值耐受电流、关合和开断电流等等，并根据可能出现的短路条件来选择正确的型号。

2、按环境条件来选型。

熔断器选择原则 Last updated on the afternoon of January 3, 2021的选择(一) 类型的选择应根据使用场合选择的类型.电网配电一般用刀型熔断器(如HDLRT0 RT36系列);保护一般用;照明电路一般用圆筒帽形熔断器;保护元件则应选择保护用快速式熔断器.(二) 熔断器规格的选择1．熔体的选择(1) 对于、和照明等负载,熔体的应略大于或等于.(2) 对于输,熔体的应略大于或等于线路的.(3) 在回路中用作短路保护时,应考虑的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体=Ist/~3)式中 Ist——电动机的,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/~2)对于多台电动机供电的主干处的熔断器的额定电流可按下式计算:In=~Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路~倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~倍.(5) 线路上下级间的,上级熔断器与下级熔断器的额定电流In的比等于或大于,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护用熔断器,熔断器与串联,而熔断器熔体的额定电流用表示,的额定电流用表示,因此,应按下式计算熔体的额定电流: IRN≥ IRN ≈ IRN 式中 IRN 表示器件的.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大应大于被保护线路上的最大。

照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．硅整流的快速熔断器熔体额定电流可按下式选择：I≤0．8Ie式中I---快速熔体额定电流，安；Ie---硅整流器额定工作电流，安．熔断器在使用中应注意的事项：(1)应正确选择熔体，保证其工作的选择性；(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；(5)熔断器的熔体两端应接触良好；(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；(10)容量为70安以上的保险丝应装在保险丝管中．首先应根据使用场合和负载性质选择熔断器的类型。

如何正确选择高压低压配电柜的熔断器在选择高压低压配电柜的熔断器时，我们需要考虑多种因素，以确保选择正确的熔断器类型和规格。

本文将详细介绍如何正确选择高压低压配电柜的熔断器，并提供相关建议。

一、了解熔断器的基本知识熔断器是一种电气保护设备，主要用于在电路发生过流或过载时切断电路，保护设备和电气线路的安全运行。

在选择熔断器之前，我们应该了解熔断器的工作原理、分类及规格。

1. 工作原理：熔断器通过热熔断线圈或电弧器件来实现过载和短路保护。

2. 分类：根据不同的断路能力和应用场景，熔断器可以分为高压熔断器和低压熔断器。

3. 规格：熔断器的规格通常由额定电压、额定电流和断路容量来表示。

二、了解配电柜负载特性在选择熔断器之前，我们需要了解所要保护的配电柜的负载特性。

主要包括额定电流、过载情况、短路电流等参数。

1. 额定电流：确定配电柜所能承载的电流范围，从而选择相应额定电流的熔断器。

2. 过载情况：了解配电柜在正常运行时是否存在短时间的电流过载情况，以便选择具有合适过载保护特性的熔断器。

3. 短路电流：测算配电柜的短路电流值，以便选择承受相应短路电流的熔断器。

三、合理选择熔断器额定电流在确定了配电柜的负载特性后，我们需要选择适当的熔断器额定电流。

通常情况下，熔断器的额定电流应略大于或等于配电柜的额定电流，在额定负荷情况下熔断器不会过热。

四、根据过载和短路特性选择熔断器类型熔断器根据应对过载和短路的特性可以分为两种类型：过载熔断器和短路熔断器。

1. 过载熔断器：适用于处理过载情况，根据熔断器的热特性和过载保护特性来选择合适的过载熔断器。

过载熔断器通常具有额定负载电流的1.5-2倍的额定熔断电流，可以在负载超过额定电流一段时间后切断电路。

2. 短路熔断器：适用于处理短路情况，根据配电柜的短路电流值来选择合适的短路熔断器。

短路熔断器通常能够承受较高的短路电流，在电路发生短路时能够迅速切断电路。

五、考虑熔断器的断路容量熔断器的断路容量是指熔断器能够安全切断的最大故障电流值。

在3～35kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器，最高额定电压能达40.5kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5A ，为保护电压互感器的专用熔断器。

另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，需要等待电流过零时才能开断电路，无限流作用。

常用的型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。

RW 10- 35/0.5 型为保护区35kV电压互感器专用的户外产品。

所以根据熔断器的型式和不同的保护对象来选择。

2.2 按工作电压选择(1) 一般条件：U e≥Uwe式中：U e——熔断器额定电压Uwe——安装处电网额定电压即熔断器的额定电压(kV ) 应不小于熔断器安装处电网额定电压(kV )。

(2) 对于限流型熔断器：以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择，这种情况下此类熔断器熔断产生的最大过电压倍数限制在规定的2.5 倍相电压之内，此值并未超过同一电压等级电器的绝缘水平。

如果熔断器使用在工作电压低于其额定电压的电网中，过电压倍数造成威胁可能增大3.5～4。

2.3 按工作电流及保护特性选择(1) 一般条件：I e≥Ije≥Ig·zd式中：I e——熔断器熔管的额定电流，AI je——熔断器熔体的额定电流，AI g·zd——回路最大持续工作电流，A此条件为选择熔断器额定电流的总体要求，其中熔体额定电流的选择最为重要，它的选择与其熔断特性有关，应能满足保护的可靠性、选择性和灵敏度要求。

(2) 具体情况：①保护配电设备(即35kV 及以下电力变压器) ：Ije= K Ib·zd式中Ib·zd——变压器回路最大持续工作电流，AK——可靠系数，不考虑电机自起动时，取1.1～1.3；考虑电机自起动时，取1.5～2.0 按此条件选择可确保变压器在通过最大持续工作电流，通过变压器励磁涌流，电动机自起动或保护范围以外短路产生的冲击电流时熔件不熔断，而且能保证前后级保护动作的选择性以及本段范围内短路能以最短时间切除故障。

(1) 照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

(2) 电动机：①单台直接起动电动机熔体额定电流＝(1.5～2.5)×电动机额定电流。

②多台直接起动电动机总保护熔体额定电流＝(1.5～2.5)×各台电动机电流之和。

③降压起动电动机熔体额定电流＝(1.5～2)×电动机额定电流。

④绕线式电动机熔体额定电流＝(1.2～1.5)×电动机额定电流。

(3) 配电变压器低压侧熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。

(4) 并联电容器组熔体额定电流＝(1.3～1.8)×电容器组额定电流。

(5) 电焊机熔体额定电流＝(1.5～2.5)×负荷电流。

(6) 电子整流元件熔体额定电流≥1.57×整流元件额定电流。

回答者：xiaocuizhi - 魔法师四级2008-12-15 19:24 是同一概念,熔断器就是靠熔体的熔化来起到保护作用的.熔体额定电流的选择：1.用于保护照明或电热设备的熔断器,因负载电流比较稳定,熔体的额定电流一般应等于或稍大于负载的额定电流2.用于保护单台长期工作电动机的熔断器,考虑电动机启动时不应熔断I>=(1.5～2.5)Ie ，轻载起动或起动时间比较短的，系数可取1.5,带重载起动或起动时间较长的，系数可取近似2.53.用于保护频繁起动电机的熔断器，考虑到频繁起动时发热熔断器也不应熔断，即I>=(3～3.5)Ie4.用于保护多台电机的熔断器,出现尖峰电流时不应熔断,通常将其中容量最大的一台电机起动,而其它电机正常运行时出现的电流作为尖峰电流,I>=(1.5～2.5)Ie.max+(Ie1+Ie2+Ie3+...)5.熔断器的电压选择应等于或大于所在电流的额定电压.1。

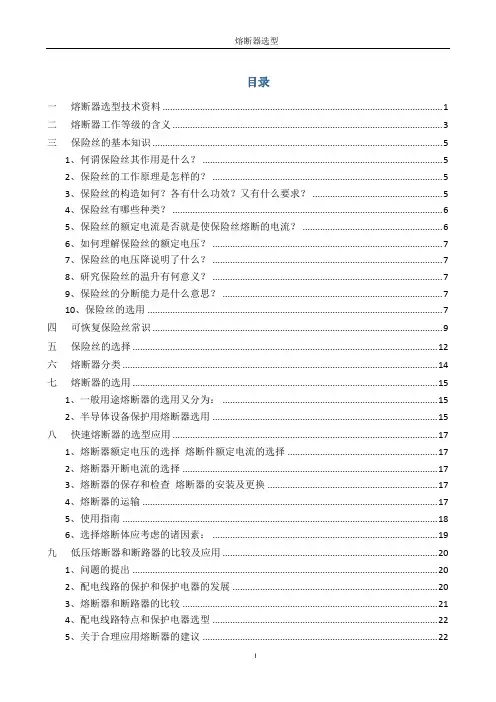

目录一熔断器选型技术资料 (1)二熔断器工作等级的含义 (3)三保险丝的基本知识 (5)1、何谓保险丝其作用是什么？ (5)2、保险丝的工作原理是怎样的？ (5)3、保险丝的构造如何？各有什么功效？又有什么要求？ (5)4、保险丝有哪些种类？ (6)5、保险丝的额定电流是否就是使保险丝熔断的电流？ (6)6、如何理解保险丝的额定电压？ (7)7、保险丝的电压降说明了什么？ (7)8、研究保险丝的温升有何意义？ (7)9、保险丝的分断能力是什么意思？ (7)10、保险丝的选用 (7)四可恢复保险丝常识 (9)五保险丝的选择 (12)六熔断器分类 (14)七熔断器的选用 (15)1、一般用途熔断器的选用又分为： (15)2、半导体设备保护用熔断器选用 (15)八快速熔断器的选型应用 (17)1、熔断器额定电压的选择熔断件额定电流的选择 (17)2、熔断器开断电流的选择 (17)3、熔断器的保存和检查熔断器的安装及更换 (17)4、熔断器的运输 (17)5、使用指南 (18)6、选择熔断体应考虑的诸因素： (19)九低压熔断器和断路器的比较及应用 (20)1、问题的提出 (20)2、配电线路的保护和保护电器的发展 (20)3、熔断器和断路器的比较 (21)4、配电线路特点和保护电器选型 (22)5、关于合理应用熔断器的建议 (22)一熔断器选型技术资料二熔断器工作等级的含义三保险丝的基本知识1、保险丝概念及作用保险丝也被称为熔断器，IEC127 标准将它定义为“熔断体（fuse-link)”。

它是一种安装在电路中，保证电路安全运行的电器元件。

保险丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。

若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

熔断器怎么挑选和运用熔断器是动力和照明线路的一种维护器材，当发作短路或过大电流缺陷时，能活络堵截电源，维护线路和电气设备的安全(但不能精确维护过负荷)。

一、熔断器的分类熔断器分为高压和低压两大类。

用于3kV-35kV的为高压熔断器;用于沟通220V、380V和直流220V、440v的为低压熔断器。

高压熔断器又分为户内式和野外式两种，类型阐明如下：例如RN1-3/150-200即为户内式。

额外电压3kV、额外电流150A、断开容量为200MVA。

户内式有RN1、RN2、RN3、RN5、RN6等，野外式有RW3、RW4、RW十等，直流电机车用有RNZ、RNZ1等。

低压熔断器多见有刺进式、管式、螺旋式三大类。

又可分为翻开式、半关闭式和关闭式三种。

翻开式不独自运用，常与闸刀开关组合运用;半关闭管式的一端或两头翻开，熔体熔化粒子喷出有必定方向，运用请留心安全;关闭式多见有刺进式、无填料管式、有填料管式和有填料螺旋式。

低压熔断器字母意义如下：R-熔断器;C-刺进式;L-螺旋式;M-密闭管式;S-活络;T-有填料管式。

如RC1、RC1A为插人式;RM-无填料管式;RT0、RL1、RLS别离为有填料管式和有填料螺旋式。

二、熔断器的挑选准则1.依照线路央求和设备条件挑选熔断器的类型。

容量小的电路挑选半关闭式或无填料关闭式;短路电流大的挑选有填料关闭式;半导体元件维护挑选活络熔断器。

2.依照线路电压挑选熔断器的额外电压。

3.依据负载特性挑选熔断器的额外电流。

4.挑选各级熔体需相互协作，后一级要比前一级小，总闸和各分支线路上电流纷歧样，挑选熔丝也纷歧样。

如线路发作短路，15A和25A熔件会一同熔断，维护特性就失掉了挑选性。

因而只需总闸和分支坚持2-3级纷歧样，才不会呈现这类景象。

如一台变压器低压侧出口为RT0十00/800、电机为RT0400/250或RT0400/350，上下级间额外电流之比别离为3.2和2.3故挑选性好，即支路发作短路，支路稳妥熔断不影响总闸供电。

熔断器基础知识、保险丝、断路器[字体：大中小]熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。

它是一种安装在电路中，保证电路安全运行的电器元件。

熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护熔断器熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。

熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

结构和特性熔断器主要由熔体、外壳和支座 3部分组成，其中熔体是控制熔断特性的关键元件。

熔体的材料、尺寸和形状决定了熔断特性。

熔体材料分为低熔点和高熔点两类。

低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。

高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。

熔体的形状分为丝状和带状两种。

改变变截面的形状可显著改变熔断器的熔断特性。

熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。

所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。

熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。

熔断器分类熔断器根据使用电压可分为高压熔断器和低压熔断器。

根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。

根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。

敞开式熔断器结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。

分断电流时在大气中产生较大的声光。

电工基础知识：熔断器要怎么选
1.熔断器类型的选用
根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。

例如，对于容量较小的照明电路，可选用RT系列圆筒帽型熔断器；相对于短路电流相当大或有易燃气体的地方，应选用RT系列有填料密封管式熔断器；在机床控制电路中，多选用RL系列螺旋式熔断器；用于半导体功率元件及晶闸管的保护时，应选用RS或RLS系列快速熔断器。

2.熔断器额定电压和额定电流的选用
熔断器的额定电压必须不小于电路的额定电压；熔断器的额定电流必须不小于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流
3.熔断器额定电流的选用
（1）对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。

（2）对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流应不小于1.5-2.5倍电动机额定电流
（3）对一台启动频繁且连续运行的电动机的短路保护，熔体的额定电流应不小于3-3.5倍电动机的额定电流。

（4）对多台电动机的启动保护，熔体的额定电流应不小于其中最大功率电动机的额定电流的1.5-2.5倍，加上其余电动机额定电流总和。

熔断器的选择方法通常将由中压熔断器（F）与真空接触器（C）组合而成的回路，简称为F+C组合回路。

F+C组合回路常作为中压系统中、小容量电动机和变压器回路的开断设备。

熔断器参数的选择，取决于熔断器本身的型式和被保护设备的种类。

工程设计中，常常为熔断器额定电流和电缆截面的选择而感到困惑。

本文简要讨论了熔断器和电缆截面的选择方法。

1 F+C组合回路应考虑的主要因素设计时应考虑的主要因素有：①熔断器的额定电压应大于或等于电网电压；②熔断器的额定分断电流应大于或等于安装点的最大短路电流；③应考虑设备特性的容差，以获得良好的保护效果；④如果熔断器通风不良，必须校验其稳态温升，以便保证其温升不超过标准值，必要时，熔断器应降低额定值使用；⑤熔断器、接触器和保护装置的过负荷保护特性三者之间应良好匹配。

2 保护变压器的熔断器2.1 熔断器须满足的要求（1） 能耐受正常负荷和可能引起的过负荷。

（2） 能耐受变压器的励磁涌流。

（3） 能分断变压器二次侧出口的短路电流，并应与低压侧的熔断器或断路器选择性配合。

（4） 若有必要，应能可靠躲过变压器低压侧电动机的成组自起动。

2.2 变压器的励磁电流峰值熔断器0.1 s的熔化电流IF0.1应大于或等于14倍变压器的额定电流ITN，即IF0.1≥14 ITN故令峰值电流为IB=IF0.1/14≥ITN （1）2.3 稳定负荷和过负荷在正常环境(即不超过40 ℃)的环境温度下，熔断器的额定电流不应小于1.3倍变压器额定电流，以避免其装入开关柜后温度升高而引起的降容影响。

一般情况下，熔断器额定电流IFN选择范围在1.3 ITN≤IFN≤1.5 ITN （2）如果变压器按连续过负荷设计，则熔断器的额定电流不应小于1.3倍过负荷电流ITg。

因此，作为一般的准则，熔断器额定电流应选择的范围为1.3 ITg≤IFN≤1.5 ITg （3）2.4 变压器二次侧的故障电流从切除故障的观点来说，故障电流ISC不应小于熔断器的最小熔断电流I3 ISC≥I3而 ISC=ITN/ud%式中，ud%为变压器的阻抗（标幺值）。
