高(低)压熔断器及熔丝选择标准

熔断器的标准熔断器是一种用于保护电气设备的重要安全装置，其作用是在电路发生过载或短路时，迅速切断电路，防止设备损坏或火灾发生。

熔断器的标准是指熔断器应当符合的技术要求和规范，以确保其在工作中能够可靠地发挥作用。

本文将对熔断器的标准进行详细介绍。

首先，熔断器的标准应包括其额定电流和额定电压。

熔断器的额定电流是指其能够正常工作的最大电流值，而额定电压则是指其能够正常工作的最大电压值。

这些参数的设定需要根据具体的电气设备和电路来确定，以确保熔断器能够在正常工作条件下发挥作用。

其次，熔断器的标准还应包括其熔断特性。

熔断特性是指熔断器在过载或短路时的熔断时间和熔断能力。

熔断时间是指熔断器在电路发生过载或短路时的动作时间，而熔断能力则是指熔断器能够承受的最大电流值。

这些参数的设定需要根据具体的电路和设备来确定，以确保熔断器能够在发生故障时及时切断电路，保护设备和人身安全。

另外，熔断器的标准还应包括其外观和尺寸。

熔断器的外观和尺寸需要符合相关的标准和规范，以确保其能够正确安装和使用。

此外，熔断器的外壳材料和防护等级也需要符合相关的标准要求，以确保其能够在恶劣的环境条件下正常工作。

除此之外，熔断器的标准还应包括其使用寿命和环境要求。

熔断器的使用寿命是指其能够正常工作的时间，而环境要求则是指其能够正常工作的环境条件。

这些参数的设定需要根据具体的工作条件和环境来确定，以确保熔断器能够长期稳定地工作。

总之，熔断器的标准是保证其安全可靠工作的基础，只有符合相关的技术要求和规范，熔断器才能够在电路发生故障时及时切断电路，保护设备和人身安全。

因此，在选择和使用熔断器时，需要严格按照相关的标准要求进行，以确保其能够正常工作，发挥作用。

一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。

熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。

熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。

因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。

熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。

二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。

若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。

三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。

熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。

熔体常做成丝状、栅状或片状。

熔体材料具有相对熔点低，特性稳定、易熔断的特点。

一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。

为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。

螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

高低压配电装置一、填空：1.封闭式的熔断器，可分为有填料式和无填料式。

2.低压熔丝的选择，应根据负荷性质和设备容量而决定。

3.高压熔断器，RW型是指户外式的，RN型是指户内式的。

4.交流接触器的电压线圈动作值为：吸合电压不小于85%的额定电压；释放电压不大于70%的额定电压。

5.空气断路器中的复式脱扣器，对过载保护采用热元件装置掉闸，对短路保护采用电磁元件装置掉闸。

6.空气断路器的失压脱扣线圈回路，应串入断路器的常闭辅助触点；分励脱扣线圈回路，应串入断路器的常开辅助触点。

7．高压断路器额定工作电压是指断路器长期工作的运行电压。

8.隔离开关不能切断负荷和故障电流；它主要的作用是隔离电源具有明显的断开点。

9.墙上安装的低压配电箱：明装时，其底面距地面应不低于1800 mm；暗装时，其底面距地面应不低于1500 mm。

10.室外配电装置，不同相的带电导体之间最小距离：0.4KV时为75 mm ；10KV时为200 mm。

11.室内配电装置，带电部分至接地部分的最小距离：0.4KV 时为20 mm ；10KV时为125 mm。

12. 室内配电装置，不同相的带电导体之间最小距离：0.4KV 时为20 mm ；10KV时为125 mm。

13.配电装置的联锁方式有电气联锁和机械联锁二种。

14.电力电容器的容量与电容器的电容值成正比，与外加电压的平方成正比。

15.电力电容器按相数划分，可分为三相和单相二种；按安装处所划分，可分为室内和室外二种。

16.电容器的补偿方式按安装地点可分为分散补偿和集中补偿二种。

17.运行中的电容器组投入或退出，应根据负荷的功率因数的变化以及电源电压的情况来决定。

18.跌落式熔断器可拉、合35KV容量为3150KVA及以下和10KV容量为630KVA及以下的单台空载变压器。

19.高压开关柜必须具备下列五防功能：防止误带负荷拉合隔离开关；防止误带电挂地线；防止误拉合断路器；防止误带地线合闸；防止误进带电间隔。

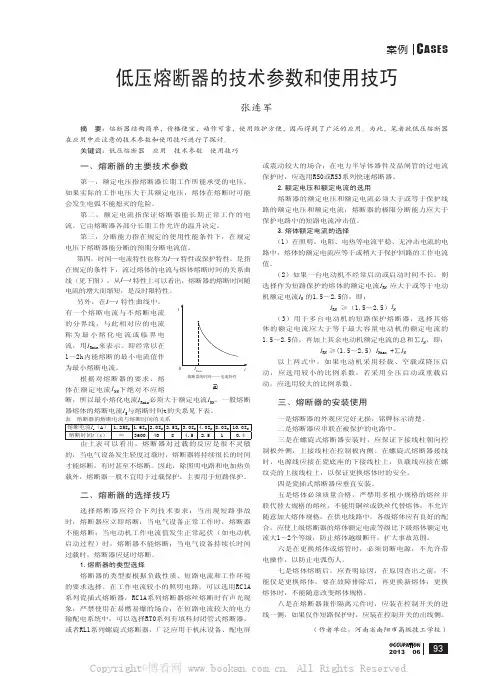

案例C ASESＯＣＣＵＰＡＴＩＯＮ932013 06摘　要：熔断器结构简单，价格便宜，动作可靠，使用维护方便，因而得到了广泛的应用。

为此，笔者就低压熔断器在应用中应注意的技术参数和使用技巧进行了探讨。

　关键词：低压熔断器　应用　技术参数　使用技巧低压熔断器的技术参数和使用技巧张连军　一、熔断器的主要技术参数第一，额定电压指熔断器长期工作所能承受的电压。

如果实际的工作电压大于其额定电压，熔体在熔断时可能会发生电弧不能熄灭的危险。

第二，额定电流指保证熔断器能长期正常工作的电流。

它由熔断器各部分长期工作允许的温升决定。

第三，分断能力指在规定的使用性能条件下，在规定电压下熔断器能分断的预期分断电流值。

第四，时间—电流特性也称为I —t 特性或保护特性，是指在规定的条件下，流过熔体的电流与熔体熔断时间的关系曲线（见下图）。

从I —t 特性上可以看出，熔断器的熔断时间随电流的增大而缩短，是反时限特性。

另外，在I —t 特性曲线中，有一个熔断电流与不熔断电流的分界线，与此相对应的电流称为最小熔化电流或临界电流，用I Rmin 来表示。

即经常以在1～2h内能熔断的最小电流值作为最小熔断电流。

根据对熔断器的要求，熔体在额定电流I NN 下绝对不应熔断，所以最小熔化电流I Rmin 必须大于额定电流I NN 。

一般熔断器熔体的熔断电流I S 与熔断时间t的关系见下表。

熔断电流I s （A） 1.25I N 1.6I N 2.0I N 2.5I N 3.0I N 4.0I N 8.0I N 10.0I N 熔断时间t （s ）∞3600408 4.5 2.510.4表　熔断器的熔断电流与熔断时间的关系由上表可以看出，熔断器对过载的反应是很不灵敏的，当电气设备发生轻度过载时，熔断器将持续很长的时间才能熔断，有时甚至不熔断。

因此，除照明电路和电加热负载外，熔断器一般不宜用于过载保护，主要用于短路保护。

二、熔断器的选择技巧选择熔断器应符合下列技术要求：当出现短路事故时，熔断器应立即熔断；当电气设备正常工作时，熔断器不能熔断；当电动机工作电流值发生正常起伏（如电动机启动过程）时，熔断器不能熔断；当电气设备持续长时间过载时，熔断器应延时熔断。

选择熔体额定电流。

（1）照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

（2）电动机：○1单台直接起动电动机熔体额定电流=（1.5～2.5）×电动机额定电流.○2多台直接起动电动机总的保护熔体额定电流=(1.5～2.5)×各台电动机电额定流之和。

○3降压起动电动机熔体额定电流=（1.5～2）×电动机额定电流.。

○4绕线式电动机熔体额定电流=（1.2～1.5）×电动机额定电流。

(3) 配电变压器低压则熔体额定电流=（1.0～1.5）×变压器低压则额定电流.。

(4) 并联电容器组熔体额定电流=（1.3～1.8）×电容器组额定电流.。

(5) 电焊机熔体额定电流=（1.5～2.5）×负荷电流。

(6) 电子整流元件快速熔断体额定电流≥1.57×整流元件额定电流.说明：熔体额定电流.的数值范围是为了适应熔体的标准件额定值。

熔断器的选择熔断器，我们日常生活里叫保险丝，其主要作用是用做电路过载和短路保护。

熔断器按其用途分为一般用途熔断器和半导体设备保护用熔断器。

熔断器是动力和照明线路的一种保护器件，当发生短路或过大电流故障时，能迅速切断电源，保护线路和电气设施的安全（但不能准确保护过负荷）。

熔断器的工作原理是：当通过熔断器的电流大于规定值时，以其自身产生的热量使熔体熔化而自动分断电路。

一、熔断器的分类常用的熔断器有瓷插式、螺旋式、有填料密封管式、无填料管式等几种类型，常用熔断器结构图(a)瓷插式(b)有填料螺旋式(c)无填料密闭管式(d)符号熔断器又分为高压和低压两大类。

用于3kV-35kV的为高压熔断器；用于交流220V 、380V 和直流220V 、440v 的为低压熔断器。

高压熔断器又分为户内式和户外式两种，型号说明如下：例如RN1-3 / 150 -200 即为户内式。

额定电压3kV、额定电流150A、断开容量为200MV A。

熔断器选择性好，上下级熔断器的熔断体额定电流只要符合IEC标准规定的过电流选择比为1.6：1的要求，即上级熔断体额定电流不小于下级的该值的1．6倍，就视为上下级能有选择性切断故障电流，限流特性好、分断能力高、结构简单、尺寸小、重量轻、使用方便、价格低廉。

一、熔断器熔体额定电流的选择1、照明电路：白炽灯，熔体额定电流=1．1×被保护电路上所有白炽灯工作电流之和；日光灯和高压水银荧光灯，熔体额定电流：1．5×被保护电路上所有日光灯和高压水银荧光灯工作电流之和。

2、家用电器过流或过负荷保护的熔断器：通常家庭用电没有独立设置的过载保护，仅设置熔断器代替的，其配置原则是按家用电器全部使用时总电流的1．05～1．15倍来选择。

3、电动机：(1)单台直接起动电动机：熔体额定电流=(1.5～25)×电动机额定电流。

注：对不频繁起动的电动机取较小的系数，频繁起动的电动机取较大的系数。

(2)多台小容量电动机共用线路：熔体额定电流=(1．5～2．5)×最大容量的电动机额定电流+所有电动机额定电流之和。

(3)降压起动电动机：熔体额定电流=(1．5～2)×电动机额定电流。

(4)绕线式电动机：熔体额定电流=(1.2～1．5)×电动机额定电流。

4、配电变压器：低压侧熔体额定电流=(1．0～1．5)×变压器低压侧额定电流；高压侧熔体额定电流：(2～3)×变压器高压侧额定电流(当变压器容量为100～1000千伏安时系数取2，低于100千伏安时系数取大于2小于3的值。

使用于高压的熔体必须安装在符合电压等级要求的熔断器中。

5、电力电容器：每台高压电力电容器或每台低压电力电容器都单独设熔丝保护，熔体额定电流：(1．5～2 5)×电容器额定电流；电力电容器组，熔体额定电流：(1．3～1.8)×电容器组额定电流。

6、电焊机：熔体额定电流=(1．5～205)×负荷电流。

熔丝选择熔断器及低压负荷开关中熔体在工作时是串接在电路中的，对线路和电气设备起过载和短路保护作用。

在更换熔体时，有哪些原则需要遵守呢？现分述如下：1.铜铝线不能作为高压跌落式熔断器的内熔丝。

高压跌落式熔断器的内熔丝一般用铜和银等材料制成，因为铜和银的电阻率很小，导电性能强，所以导线可以做细些，这样有利于灭弧,但它们的熔点很高，可使熔断器的熔管过热，易于损坏。

所以用银和铜质做的熔丝，均采用人为的方法使熔丝的熔点降低，即在熔丝上焊上小锡珠或铅珠。

当熔丝加热到锡(232℃)或铅(327℃)的熔点时，小球珠先熔化，使熔丝中断，中断点所形成的电弧使熔丝朝两边熔化，从而保护线路或电气设备不受过大电流的发热而损坏。

2．10kV电压互感器一次侧熔丝熔断后。

不能用普通熔丝代替。

l0kV电压互感器常采用RN2或RN4型熔断器做保护。

其熔丝的额定电流是0．5A，1min内的熔断电流为o．6-1．8A.这两种熔断器的熔管均用石英砂填充,因而具有较好的灭弧性能和较大的断流容量(不小于1000MVA)。

由于它的熔丝是采用镍铬丝制成，总电阻约为90Ω，因而具有限制短路电流的作用。

若用普通熔丝代替，当电压互感器因故障或其他原因使熔丝熔断时，既不能限制短路电流，又不能熄灭电弧，很可能会烧毁设备，甚至酿成系统停电事故。

所以当电压互感器的熔丝熔断后，应当换用原规格的熔丝而不能用普通熔丝代替。

3．填有石英砂的高压熔断器只能用于与其额定电压相同的电网上。

充有石英砂的熔断器，当熔体熔断时，电弧在石英砂中的狭沟里燃烧，根据狭缝灭弧原理，电弧与周围填料紧密接触受到冷却而熄灭，它的熄弧能力很强，可在电流未到峰值之前就熄灭电弧，具有限流作用。

但它会产生过电压，其过电压的情况与使用地点的电压有关，如果用在低于额定电压的电网中，过电压可能达到3.5-4倍的相电压，将使电网产生电晕，甚至损坏电网中的设备。

如果用在高于其额定电压的电网中，则熔断器产生的过电压有可能引起电弧重燃，无法再度熄灭，会造成熔断器外壳烧坏：而用在额定电压相同的电网中，熔断时的过电压仅为2-2．5倍的电网相电压，比设备的线电压稍高一些。

高压熔断器运维技术标准1 运行规定1.1 高压熔断器送电前必须试验合格，各项检查项目合格，各项指标满足要求，按照整定配置要求选型，并经验收合格，方可投运。

1.2 高压熔断器的额定电压和最高电压应满足运行要求。

1.3 高压熔断器的额定电流选择应能满足被保护设备熔断保护的可靠性、选择性、灵敏性，其保护特性应与被保护对象的过载特性相适应，考虑到可能出现的短路电流，选用相应分断能力的高压熔断器。

1.4 高压熔断器更换应使用参数相同、质量合格的熔断器。

1.5 户外高压熔断器不允许使用户内型熔断器进行替代。

1.6 运行时间超过 5 年的电容器用高压熔断器（外熔丝）应进行更换。

1.7 场站应备有同型号、同参数的高压熔断器备件，分类存放。

1.8 场站内的备用高压熔断器应建立清册，具备领用和补充的管理制度。

1.9 被保护设备的参数发生变化后，应重新核对所选用高压熔断器的参数。

2 巡视2.1 例行巡视2.1.1 巡视要求a) 外观无破损裂纹、无变形、外绝缘部分无闪烁放电痕迹及其它异常现象；b) 各接触点外观完好，接触紧密，无过热现象及异味，外表面无异常变色；c) 表面应无严重凝露、积尘现象；d) 所有外露金属件的防腐蚀层应表面光洁、无锈蚀；e) 原存在的设备缺陷是否有发展趋势；f) 结合场站运行规程中高压熔断器结构特点补充检查的其他项目。

2.1.2 封闭式熔断器在巡视要求的情况下增加以下项目：a) 绝缘材料部位防潮措施应完好无损，石英砂等填充材料无泄露。

2.1.3 喷逐式熔断器在巡视要求的情况下增加以下项目：a) 金属弹簧表面应无锈蚀、断裂现象；b) 电容器用喷逐式熔断器的熔断指示牌位置应无异常，并与实际运行状态相符。

2.1.4 跌落式熔断器在巡视要求的情况下增加以下项目：a) 各接触点外观完好，静、动触头接触紧密，无过热现象；b) 安装在横担(构架)上应牢固可靠，无晃动或松动现象。

2.2 全面巡视全面巡视在例行巡视的基础上增加以下项目：2.2.1 喷逐式熔断器a) 同组别的熔断指示牌安装位置、角度应基本统一并符合说明书要求，有脱离原位置的情况须查找原因；b) 检查框架式电容器网门与熔断器之间的距离，不能在熔断器弹簧甩出时碰到网门。

中华人民共和国能源部部标准SD 319—89户外交流高压跌落式熔断器及熔丝技术条件户外交流高压跌落式熔断器(以下简称熔断器)的熄弧采用单端或逐级排气式, 以改善额定短路开断电流和下限短路开断电流的开断能力。

熔丝在熔管内承受20~30N拉力,且此力不合闸操作力大小的影响。

第一篇熔断器1 适用范围本标准适用于额定电压为10～63kV、频率为50Hz的熔断器。

2 使用条件2.1 环境温度：+40～-45℃；+40～-35℃。

日温差：日温差变化范围分级25℃；32℃。

2.2 海拔高度：当海拔高度超过1000m时，按表1的修正系数进行修正。

表1海拔高度在1000～1500m之间及1500～3000m之间的修正系数，按表1数值用线性插值法求得。

2.3 风压不大于700N/m2。

2.4 爬电比距：熔断器外绝缘的爬电距离与最高电压之比，单位为mm/kV。

对中性点非有效接地系统：Ⅱ级污秽地区的对地爬电比距不得小于20mm/kV；Ⅲ级污秽地区的对地爬电比距不得小于25mm/kV；Ⅳ级污秽地区的对地爬电比距不得小于31mm/kV。

3 名词术语3.1 额定电压熔断器铭牌上标明的正常工作线电压有效值。

3.2 最高电压制造厂所保证的熔断器可以长期运行的最高线电压有效值。

3.3 额定电流熔断器铭牌上所标明的可以长期运行的电流有效值。

3.4 额定短路开断电流按本技术条件规定进行试验时，熔断器保证能开断的最大短路电流的周期分 量有效值。

3.5 瞬态恢复电压熔断器电弧熄灭后，在其上、下触头两端出现的具有显著瞬态特性的电压。

该电压由工频分量和瞬态分量(非周期性的、单频振荡的或多频振荡的)叠加而成。

3.6 工频恢复电压熔断器的电弧熄灭，瞬态恢复电压消失后，作用在熔断器上、下触头间的工 频电压有效值。

3.7 弧前时间从熔断器开始流过足以使熔丝熔断的电流至电弧出现瞬间的时间间隔。

3.8 燃弧时间从电弧出现瞬间至电弧最终熄灭瞬间的时间间隔。

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．照明电路的总熔体的额定电流应按下式进行选择：总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．电动机电路中熔体额定电流的选择：(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．对于直流电动机和利用降压启动的绕线式交流电动机，其熔断器熔体的额定电流应按下式进行选择：熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．硅整流的快速熔断器熔体额定电流可按下式选择：I≤0．8Ie式中I---快速熔体额定电流，安；Ie---硅整流器额定工作电流，安．熔断器在使用中应注意的事项：(1)应正确选择熔体，保证其工作的选择性；(2)熔断器内所装熔体的额定电流，只能小于或等于熔断器的额定电流；(3)熔体熔断后，应更换相同尺寸和材料的熔体，不能随意加粗或减小，更不能用不易熔断的其它金属丝去更换，以免造成事故；(4)安装熔体时，不应碰伤熔体本身，否则可能在正常电流通过时烧断，造成不必要的停电；(5)熔断器的熔体两端应接触良好；(6)更换熔体时，要切断电源，不能在带电情况下拔出熔断器．更换时，工作人员要带绝缘手套，穿绝缘鞋；(7)禁止使用多股绞合代替大容量的保险丝或分割大容量保险丝代替小容量保险丝；(8)更换保险丝时，应将接触面用砂布擦亮，拧紧；(9)保险丝，保险管及底座温度不应超过60℃，若超过60℃应进行处理更换；(10)容量为70安以上的保险丝应装在保险丝管中．首先应根据使用场合和负载性质选择熔断器的类型。

谈谈10kV杆上跌落式熔断器选择与安装的一些工艺细节作者：刘苛盛明刘天齐来源：《科技资讯》2016年第06期摘要：熔断器是高、低压配电系统中一种常用的保护元件，作短路保护，在一定条件下也可起过载保护作用。

10kV杆上跌落式熔断器是配电网主要保护元件，其正确选择和规范安装对配网特别是农网的安全运行意义重大。

安装时，RW型熔断管推上后应与电杆成30°左右的倾斜角。

熔断管应清洁无裂纹、不变形、无烧结现象，指示器应完好向下。

熔断管的电阻值应符合制造厂标准或三相电阻值之差小于20%。

关健词：结构特点；选择原则；危险点控制；安装准备；安装程序；工艺要求中图分类号： TM563 文献标识码：A 文章编号：1672-3791（2016）02（c）-0000-00熔断器使用时串联在电路中，通过熔体的电流小于等于其额定电流时，熔体不会熔断，只有在超过其额定电流并达到熔断电流时熔体才会熔断。

当线路中出现短路（或过载）电流时，通过熔体的电流大于规定值，熔体过热而被熔化，能自动分断电路，可避免电网或电器设备损坏，防止事故的发生，保护电路中的电气设备。

在3kV-35kV小容量装置中，熔断器可用于保护线路、变压器电动机及电压互感器等。

下面谈谈10kV杆上跌落式熔断器的结构特点及选用与安装的一些工艺细节。

一、常用10kV杆上跌落式熔断器的结构、特点RW10—10F型和RW11—10型是目前常用的两种普通型跌开式熔断器如图1、图2所示。

两种型号各有特点，前者构造主要利用圈簧的弹力压紧触头，上端装有灭弧室和弧触头，具备带电操作分合闸的能力，而后者主要利用弹簧的弹力压紧触头，不能带负荷分合闸。

两种型号跌落熔断器的熔管及上下接触导电系统结构尺寸略有不同，为保证事故处理时熔管和熔丝的互换性，减少事故处理备件数量，一个维护区域宜固定使用一种型号跌落式熔断器。

在正常工作时，由于加设了拉紧器，熔丝能可靠地拉紧熔管的活动关节，从而将使熔管处于合闸状态。
