大单元教学设计说课稿《3.4 电能的输送》一、教材分析①本节主要内容为电能输送的方式和相关电路的应用。
②重点掌握交流电的输送方式、电源变压器的工作原理、单相电动机的结构和工作原理等内容。
③需要掌握的相关公式有电能损耗公式、变压器输入输出功率的关系等。
④本节内容涉及到的实际应用包括电厂输电系统、变电所、电网和电动机等，具有很强的实用性和现实意义。
二、学情分析①学生已经学习了电路的基本知识和直流电的输送方式，掌握了欧姆定律、基尔霍夫定律等电路分析方法。
②学生对交流电的概念和特点有一定的了解，但对于交流电的传输方式和相关电路的应用还不熟悉。
③学生有一定的实验能力和基本的科学探究能力，但对于实际应用的认识还比较薄弱。
④学生对于新技术和新能源的了解程度较高，对于电能的传输和利用也有一定的关注和认知。
三、核心素养1.物理观念①理解电能的概念和特点，区分直流电和交流电。
②掌握电能的输送方式和相关电路的应用，如变压器、电动机等。
③了解电能损耗的原因和计算方法，理解电能的高效利用方法。
2.科学思维①运用物理知识解决实际问题，如计算电能损耗和功率变化等。
②发现问题并进行科学探究，如对于电能的高效利用进行探究和研究。
③建立科学模型，如利用模型来模拟变压器的工作原理和输入输出功率的关系。
3.科学探究①理解科学探究的过程和方法，如构建假设、设计实验、收集数据等。
②运用探究方法解决实际问题，如对于电能损耗进行探究和研究。
③理解科学探究对于科学发展的重要性，如对于新能源的开发和利用进行探究和研究。
4.科学态度与责任①培养正确的科学态度，如求真、审慎、严谨、创新的品质②理解科学与人类社会的关系，认识到科学的重要性和责任，如对于电能的高效利用和环保意识的培养等。
③培养对于科学事业的热情和追求，如对于科学研究和技术创新的关注和认知。
四、教学环节1.导入新课①展示一张图片，上面有一座高压输电线杆，引导学生思考输电线路在实际生活中的应用。

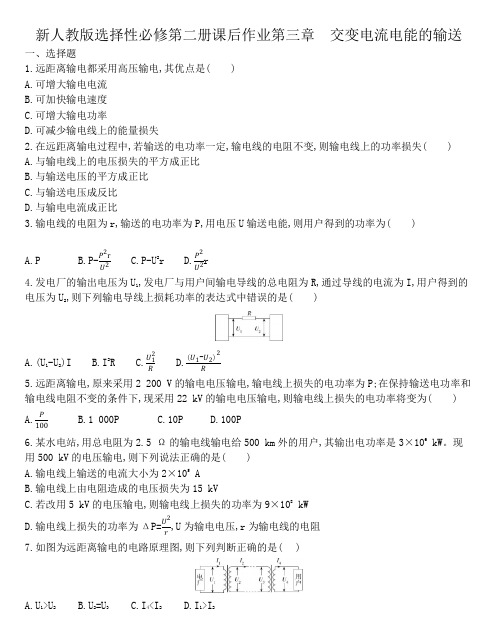

新人教版选择性必修第二册课后作业第三章 交变电流电能的输送一、选择题1.远距离输电都采用高压输电,其优点是( ) A.可增大输电电流 B.可加快输电速度 C.可增大输电功率D.可减少输电线上的能量损失2.在远距离输电过程中,若输送的电功率一定,输电线的电阻不变,则输电线上的功率损失( ) A.与输电线上的电压损失的平方成正比 B.与输送电压的平方成正比 C.与输送电压成反比 D.与输电电流成正比3.输电线的电阻为r,输送的电功率为P,用电压U 输送电能,则用户得到的功率为( ) A.PB.P-P 2r U 2C.P-U 2rD.P 2U2r4.发电厂的输出电压为U 1,发电厂与用户间输电导线的总电阻为R,通过导线的电流为I,用户得到的电压为U 2,则下列输电导线上损耗功率的表达式中错误的是( )A.(U 1-U 2)IB.I 2RC.U 12RD.(U 1-U 2)2R5.远距离输电,原来采用2 200 V 的输电电压输电,输电线上损失的电功率为P;在保持输送电功率和输电线电阻不变的条件下,现采用22 kV 的输电电压输电,则输电线上损失的电功率将变为( ) A.P 100B.1 000PC.10PD.100P6.某水电站,用总电阻为2.5 Ω的输电线输电给500 km 外的用户,其输出电功率是3×106 kW 。
现用500 kV 的电压输电,则下列说法正确的是( ) A.输电线上输送的电流大小为2×105 A B.输电线上由电阻造成的电压损失为15 kVC.若改用5 kV 的电压输电,则输电线上损失的功率为9×108 kWD.输电线上损失的功率为ΔP=U 2r,U为输电电压,r 为输电线的电阻7.如图为远距离输电的电路原理图,则下列判断正确的是( )A.U 1>U 2B.U 2=U 3C.I 4<I 2D.I 1>I 28.如图所示为模拟远距离输电的电路,升压变压器T1的原、副线圈匝数比n1∶n2=1∶k,降压变压器T2的原、副线圈匝数比n3∶n4=k∶1,模拟输电导线的电阻r=3 Ω,T2的负载是规格为“15 V,45 W”的灯泡L。

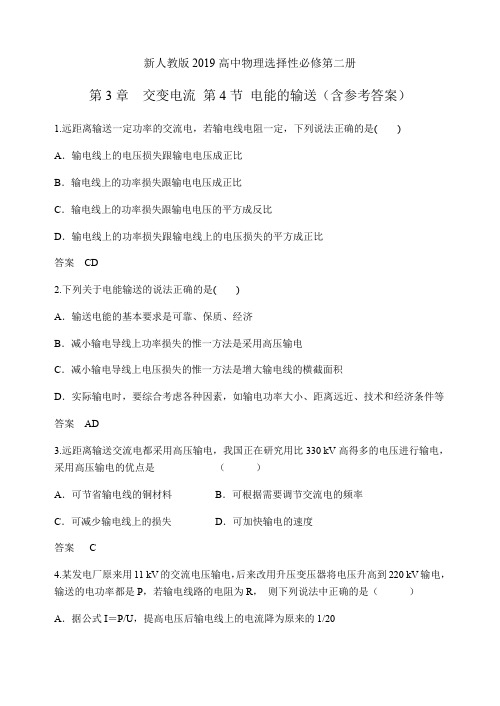

新人教版2019高中物理选择性必修第二册第3章交变电流第4节电能的输送（含参考答案）1.远距离输送一定功率的交流电，若输电线电阻一定，下列说法正确的是()A．输电线上的电压损失跟输电电压成正比B．输电线上的功率损失跟输电电压成正比C．输电线上的功率损失跟输电电压的平方成反比D．输电线上的功率损失跟输电线上的电压损失的平方成正比答案CD2.下列关于电能输送的说法正确的是()A．输送电能的基本要求是可靠、保质、经济B．减小输电导线上功率损失的惟一方法是采用高压输电C．减小输电导线上电压损失的惟一方法是增大输电线的横截面积D．实际输电时，要综合考虑各种因素，如输电功率大小、距离远近、技术和经济条件等答案AD3.远距离输送交流电都采用高压输电，我国正在研究用比330 kV高得多的电压进行输电，采用高压输电的优点是（）A．可节省输电线的铜材料B．可根据需要调节交流电的频率C．可减少输电线上的损失D．可加快输电的速度答案C4.某发电厂原来用11 kV的交流电压输电，后来改用升压变压器将电压升高到220 kV输电，输送的电功率都是P，若输电线路的电阻为R，则下列说法中正确的是（）A．据公式I＝P/U，提高电压后输电线上的电流降为原来的1/20B．据公式I＝U/R，提高电压后输电线上的电流增为原来的20倍C．据公式P＝I2R，提高电压后输电线上的功率损耗减为原来的1/400D．据公式P＝U2/R，提高电压后输电线上的功率损耗将增大为原来的400倍答案AC5.如图为远距离输电线路的示意图．若发电机的输出电压不变，则下列叙述中正确的是()A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关B．输电线中的电流只由升压变压器原、副线圈的匝数比决定C．当用户用电器的总电阻减小时，输电线上损失的功率增大D．升压变压器的输出电压等于降压变压器的输入电压答案C6.如图所示，当图中ab两端与ef两端分别加上220 V的交流电压时，测得cd间与gh间电压均为110 V；若分别在cd间与gh间两端加上110 V的交流电压，则ab与ef间电压为()A．220 V，220 V B．220 V，110 VC．110 V，110 V D．220 V，0 V答案B7.（多选题）远距离输送交流电都采用高压输电．我国正在研究用比330 kV高得多的电压进行输电．采用高压输电的优点是()A．可节省输电线的材料B．可根据需要调节交流电的频率C ．可减小输电线上的能量损失D ．可加快输电的速度答案 AC ．8.（多选题）某发电站采用高压输电向外输送电能，若输送的总功率为P0，输电电压为U ，输电导线的总电阻为R.则下列说法正确的是( )A ．输电线上的电流I ＝U RB ．输电线上的电流I ＝P 0UC ．输电线上损失的功率P ＝(P 0U )2RD ．输电线上损失的功率P ＝U 2R答案 BC9.（多选题）2007年11月8日，工程规模仅次于长江三峡，位居全国第二位、世界第三位的金沙江溪洛渡水电站截流成功，标志着“西电东送”工程又迈出了坚实的一步．下列有关发电与送电的说法中正确的是( )A ．水电站截流筑坝有利于储蓄水的内能，提高发电能力B ．减小输电线的截面积有利于降低输电时的损耗C ．提高输电电压有利于减小输电线中的电流D ．增大发电机转子的直径有利于提高发电机的输出电压答案 CD10．某山区小型水力发电站的发电机有稳定的输出电压，它发出的电先通过电站附近的升压变压器升压，然后通过高压输电线路把电能输送到远处村寨附近的降压变压器，经降低变压器降压后再输送至村寨中各用户．设变压器都是理想的，那么随着村寨中接入电路的用电器消耗的总功率的增加，则( )A ．通过升压变压器初级线圈中的电流变大B ．升压变压器次级线圈两端的电压变小C ．高压输电线路上的电压损失变大D ．降压变压器次级线圈两端的电压变小答案ACD11．如图所示，一个变压器(可视为理想变压器)的原线圈接在220 V的电压上，向额定电压为1.80×104 V的霓虹灯供电，使它正常发光．为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA时，熔丝就熔断．(1)熔丝的熔断电流是多少？(2)当副线圈电路中电流为10 mA时，变压器的输入功率是多大？答案(1)0.98 A(2)180 W解析(1)设原、副线圈上的电压、电流分别为U1、U2、I1、I2，根据理想变压器的特点，有I1U1＝I2U2当I2＝12 mA时，I1即为熔断电流，代入数据得I1＝0.98 A(2)设副线圈中电流为I2′＝10 mA，变压器的输入功率为P1，则有P1＝I2′U2代入数据得P1＝180 W12. 某发电站的输出功率P＝104 kW，输出电压U1＝4 kV，通过理想变压器升压后向远处供电．已知输电导线的总电阻为R＝10 Ω，输电线路损失的功率为输出功率的4%，求变压器的匝数比．答案2 25解析发电站的输出电流：I1＝PU1＝1074×103A＝2.5×103 A输电线路损失的功率P损＝4%P＝I2R则I2＝4%PR＝4%×10710A＝2×102 A变压器的匝数比n 1n 2＝I 2I 1＝2×1022.5×103＝22513. 某小型水电站输出功率为20 kW ，输电线路总电阻是6 Ω.(1)若采用380 V 输电，求输电线路损耗的功率．(2)若改用5 000 V 高压输电，用户端利用n 1∶n 2＝22∶1的变压器降压，求用户得到的电压． 答案 (1)16.6 kW (2)226.2 V解析 (1)P 电＝U 1I 1，P 损＝I 12·R ，损耗的功率为P 损＝P2电U21R ＝4×1083802×6 W ＝16.6 kW. (2)P 电＝U 2I 2，损失的电压ΔU ＝I 2R ＝24 V ，U3＝U2－ΔU ＝4 976 V ，U3∶U4＝n1∶n2，用户得到的电压U4＝226.2 V.14. 发电机输出功率为100 kW ，输出电压是250 V ，用户需要的电压是220 V ，输电线电阻为10 Ω，若输电线路因发热而损失的功率为输送功率的4%，输电线路的示意图如图所示，试求:（1）输电线路中设置的升、降压变压器原、副线圈的匝数比；（2）用户得到的电功率是多少?【答案】：（1）【解析】输电线路的示意图如图所示，输电线损耗功率P 线=100×4% kW=4 kW ，又P 线=I 22R 线 输电线电流I2=I3=20 A 原线圈中输入电流I 1= A=400 A 所以这样U2=U1=250×20 V=5000 VU3=U2-U 线=5000-20×10 V=4800 V所以（2）用户得到的电功率P 出=100×96% kW=96 kW15. 某交流发电机输出功率为5×105W，输出电压为U=1.0×103V，假如输电线的总电阻R=10 Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U=380 V.（1）画出输电线路的示意图（下图）.（标明各部分的符号）（2）所用升压和降压变压器的原、副线圈的匝数比是多少？（使用的变压器是理想变压器）答案：解答：。
第三章交变电流第4节电能的输送【素养目标】1.了解输送电能的基本要求,了解交变电流从变电站到用户的输电过程。
2.知道远距离输电时输电线上的电压损失和功率损失与哪些因素有关及减小损失的方法,理解应用高压输电的道理,知道远距离输电线路的基本构成,会对简单的远距离输电线路进行定量计算。
【必备知识】知识点一、1、输送电能的基本要求2、降低输电损耗的两个途径(1)输电线上的功率损失:ΔP= I2R,I为输电电流,R为输电线的电阻。
(2)降低输电损耗的两个途径:①减小输电线的电阻:在输电距离一定的情况下,为了减小电阻,应当选用电阻率小的金属材料,还要尽可能增加导线的横截面积。
②减小输电导线中的电流:为减小输电电流,同时又要保证向用户提供一定的电功率,就要提高输电电压。
知识点二、远距离高压输电(1)基本电路(如图)(2)基本关系①电压关系U1 U2=n1n2,U3U4=n3n4,联系式:U2=ΔU+U3。
②电流关系I1 I2=n2n1,I3I4=n4n3,联系式:I2=I3=I线。
③功率关系P1=P2,P3=P4,联系式:P2=ΔP+P3。
(3)区分几个概念①输电电压、输电线上损失的电压与用户得到的电压在上图中,输电电压是指U2,输电线上损失的电压是指ΔU,用户得到的电压是指U4,显然输电电流I线=ΔUR线,而I线≠U2R线。
②输送功率、输电线上损失的功率与用户得到的功率在上图中输送功率是指P2(P1=P2),输电线上损失的功率是指ΔP,P3=P4是用户得到的功率,显然P2=ΔP+P3,所以计算输电线上损失的功率可以借助以下公式:ΔP=I线2R线=I线ΔU,ΔP=ΔU2R线=(U3-U2)2R线,ΔP=P3−P2等来进行计算。
【拓展】电网供电(1)远距离输电基本原理:在发电站内用升压变压器升压,然后进行远距离输电,在用电区域通过降压变压器降到所需的电压。
(2)电网:通过网状的输电线、变电站,将许多电厂和广大用户连接起来,形成全国性或地区性的输电网络。
4 电能的输送[学习目标] 1.理解远距离输电线上的能量损失与哪些因素有关(重点)。
2.应用理想变压器、电路知识对简单的远距离输电线路进行定量计算(重难点)。
3.了解交变电流从发电站到用户的输电过程(重点)。
一、降低输电损耗的两个途径人们常把各种形式的能(如水能、燃料化学能、核能等)先转化为电能再进行利用，因为电能可以通过电网很方便地传输到远方。
电能从发电厂到远方用户端的传输过程，如图所示。
假定输电线路中的电流是I ，用户端的电压是U ，两条导线的总电阻是r 。
在图中，导线的电阻集中画为一个电阻r 。
(1)怎样计算输电线路损失的功率？(2)在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率变为原来的多少？在线路电阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率变为原来的多少？(3)通过第(2)问的两项计算，你认为哪个途径对于降低输电线路的损耗更有效？(4)怎样计算用户消耗的功率P ？在保证用户的电功率不变的前提下，怎样才能减小输电电流？答案 (1)P 损＝I 2r(2)由P 损＝I 2r 可知，I 不变，r 减半，P 损变为原来的12；由P 损＝I 2r 可知，r 不变，I 减半，P 损变为原来的14。
(3)由第(2)问可知，减小电流对降低输电线路的损耗更有效。
(4)P ＝UI ；由P ＝UI 得I ＝PU，在电功率不变的前提下，升高电压，可减小输电电流。
1．输送电能的基本要求(1)可靠：指保证供电线路可靠地工作，故障少。
(2)保质：保证电能的质量——电压和频率稳定。
(3)经济：指输电线路建造和运行的费用低，电能损耗少。
2．输电线路的电压损失输电线始端电压U 与输电线末端电压U ′的差值。
ΔU ＝U －U ′＝Ir ＝PU r ，其中I 为输电线上的电流，r 为输电线的电阻。
3．输电线路的功率损失(1)远距离输电时，输电线有电阻，电流的热效应引起功率损失，损失的电功率ΔP ＝I 2r 。
课时素养评价十二电能的输送(25分钟·60分)一、选择题(本题共6小题,每题6分,共36分)1.输送一定功率的交变电流,若输电电压提高到原来的n倍,则下列说法正确的是(A.输电线上的电流变为原来的B.输电线上的电压损耗变为原来的n倍C.输电线上的电功率损耗变为原来的D.为使输电线上的电功率损耗不变,输电距离可变为原来的n倍【解析】选A。
输送一定功率的交变电流,输电电压提高到原来的n倍;根据I=可得,输电线上的电流变为原来的,故A正确;根据A项分析和U损=Ir线可得,输电线上的电压损耗变为原来的,故B错误;根据A项分析和P损=I2r线可得,输电线上的电功率损耗变为原来的,故C错误;输电线上的电流变为原来的,为使输电线上的电功率损耗不变,据P损=I2r线可得,输电线的电阻应变为原来的n2倍,输电距离可变为原来的n2倍。
故D错误。
2.采用220 kV高压向远方的城市输电。
当输送功率一定时,为使输电线上损耗的功率减小为原来的,输电电压应变为( A.55 kV B.110 kVC.440 kVD.1 980 kV【解析】选C。
输送电流I=,输电线上损耗的功率ΔP=I2R=()2R;可知输电线上损耗的功率与输电电压的平方成反比,所以为使输电线上损耗的功率减小为原来的,输电电压应变为原来的2倍,即输电电压增大为440 kV,故C正确,A、B、D错误。
3.图为远距离输电示意图,两变压器均为理想变压器,升压变压器T的原、副线圈匝数分别为n1、n2,在T的原线圈两端接入一电压u=U m sinωt的交流电源,若输送电功率为2P,输电线的总电阻为2r,不考虑其他因素的影响,则输电线上损失的电功率为(A.()B.()C.16()2()2rD.16()2()2r【解析】选C。
根据正弦式交流电最大值和有效值的关系可知,加在原线圈上的电压U1=,根据理想变压器电压和匝数的关系可知,=,解得U2=,输电线上的电流I=,消耗的电功率P耗=I2×2r=16()2()2r,A、B、D错误,C正确。
4.照明供电线路的路端电压基本上是保持不变的。
可是我们在晚上七、八点钟用电高峰时开灯,电灯比深夜时要显得暗些。
这是因为用电高峰时( A.总电阻比深夜时大,供电线路上的电流小,每盏灯两端的电压较低B.总电阻比深夜时大,供电线路上的电流小,通过每盏灯的电流较小C.总电阻比深夜时小,供电线路上的电流大,输电线上损失的电压较大D.供电线路上电流恒定,但开的灯比深夜时多,通过每盏灯的电流小【解析】选C。
照明供电线路的用电器是并联的,晚上七、八点钟用电高峰时,用电器多,总电阻变小,供电线路上的电流变大,输电线上损失的电压较大,用户得到的电压较小,C正确。
【补偿训练】用电器与电源相距L,线路上电流强度为I,为使输电线上的电压损失不超过U,已知输电线的电阻率为ρ,那么输电线的横截面积最小值应是( )A. B. C. D.【解析】选B。
根据欧姆定律得R=,根据电阻定律R=ρ,又l=2L,解得S=。
故B项正确,A、C、D三项错误。
5.四川特高压输电量已破千亿千瓦时。
如图所示是远距离输电示意图,升压变压器和降压变压器均为理想变压器,发电厂的输出电压和输电线的电阻均不变。
下列说法正确的是(A.若用户用电功率增加,升压变压器的输出电压将增大B.若用户用电功率增加,降压变压器的输入电压将增大C.若输电功率一定,采用特高压输电会降低输电的效率D.若输电功率一定,采用特高压输电可减少输电线上损耗的功率【解析】选D。
由于发电厂的输出电压不变,升压变压器的匝数不变,所以升压变压器的输出电压不变,故A错误;由于用户用电功率增加,降压变压器输出的功率增加,故高压输电线上的电流变大,分压变大,故输入降压变压器的电压变小,故B错误;若提高输电电压,由P损=()2·R得,损失的功率变小,故在输电功率一定的情况下,采用特高压输电会提高输电的效率,并减少输电线上的损耗,故C错误,D正确。
6.为消除高压输电线上的冰,假设利用电流的热效应除冰。
若在正常供电时,高压线上输电电压为U,电流为I,热消耗功率为P损;除冰时,输电线上的热功率需要变为9P损,则除冰时(认为输电功率和输电线电阻不变) ( A.输电电流为3I B.输电电流为9IC.输电电压为3UD.输电电压为9U【解析】选A。
输电线上损失的功率为P损=I2R线=R线,由该式可知要使P损增大为原来的9倍,输电电流应变为原来的3倍或输电电压变为原来的,故选项A正确。
【补偿训练】新疆首条连接南北疆的电力高速通道伊犁—库车750千伏输电线路工程正式投入使用,标志着我国超高压输电技术已达到世界领先水平。
目前伊犁变电站的升压变压器原线圈的电压为750 V,副线圈的电压为750千伏,升压变压器的输出电功率为30万千瓦,若伊犁—库车750千伏输电线的总电阻为20 Ω,下列说法正确的是( A.伊犁—库车750千伏输电线的输送电流是0.4 AB.伊犁—库车750千伏输电线的输送交流电的表达式为u=750sin 100πt(kV)C.伊犁变电站的升压变压器原、副线圈匝数之比为1∶1 000D.伊犁—库车750千伏输电线上的功率损耗为3.2×105 W【解析】选C。
由P=UI可知,输送电流I== A=400 A,故A错误。
750 V为电压的有效值,故表达式应为U=750sin 100πt(kV),故B错误。
根据电压之比等于线圈匝数之比可得:n1∶n2=750∶750×103=1∶1 000,故C正确。
库伊线输电线上的功率损耗为:P损=I2R=4002×20 W=3.2×106 W,故D错误;故选C。
二、计算题(本题共2小题,共24分。
要有必要的文字说明和解题步骤,有数值计算的要标明单位)7.(12分)某交流发电机输出功率为5×105W,输出电压为U=1.0×103V,假如输电线的总电阻R=10 Ω,在输电线上损失的电功率等于输电功率的5%,用户使用电压U用户=380 V。
(1)画出输电线路的示意图。
(标明各部分的符号)(2)所用升压和降压变压器的原、副线圈的匝数比是多少?(使用的变压器是理想变压器)【解析】(1)画出电路如图所示。
(2)I1==500 AP损=5%P=5%×5×105W=2.5×104 WP损=R,I2==50 AI3===A=1.25×103 A所以======。
答案:(1)见解析图(2)1∶1025∶18.(12分)发电站通过升压变压器、输电导线和降压变压器把电能输送到用户,如果升压变压器和降压变压器都可视为理想变压器。
发电机的输出功率是100 kW,输出电压是250 V,升压变压器的原、副线圈的匝数比为1∶25,输电导线中的电功率损失为输入功率的4%。
(1)求升压变压器的输出电压和输电导线中的电流。
(2)求输电导线的总电阻和降压变压器原线圈两端的电压。
(3)计算降压变压器的输出功率。
【解析】根据题意,画出输电线路图。
(1)对升压变压器,根据公式=,有U2=U1=×250 V=6 250 VI2===A=16 A。
(2)因为ΔP=R,ΔP=0.04P1所以R==Ω=15.625 Ω,因为ΔU=U2-U3=I2R,U3=U2-I2R=(6 250-16×15.625)V=6 000 V。
(3)P4=P1-ΔP=0.96P1=0.96×100 000 W=96 000 W。
答案:(1)6 250 V 16 A (2)15.625 Ω 6 000 V(3)96 000 W(15分钟·40分)9.(7分)(多选)交流发电机的输出电压为U,采用图示理想变压器输电,升压变压器原副线圈匝数比为m,降压变压器原副线圈匝数比为n,输电导线电阻为r,用户的工作电压为U。
下列说法正确的是(A.mn>1B.输电线上损失的功率为ΔP=C.当用电高峰时,升压变压器的输出功率变大D.增大m,能够减小线路的损耗【解析】选C、D。
若变压器的输电功率为P,用户得到的功率为P′,由于升压变压器输入电压为U,降压变压器输出电压为U,则升压变压器输出电压U2=U,降压变压器输入电压U3=nU,由于在输电线上有功率损失,所以P>P′,即=,整理可得:mn<1,故A错误;根据变压器的规律,升压变压器副线圈的电压U2=U,且U3=nU,线路损失的电压ΔU=U2-U3,损失的功率ΔP=,由以上式子代入求得:ΔP=,故B错误;当用电高峰时,用户的电流总和变大,故升压变压器的输出功率变大,故C正确;增大m,输电线上电流减小,能够减小线路的损耗,故D正确。
10.(7分)如图所示,为了减少输电线路中电力损失,发电厂发出的电通常是经过变电所升压后通过远距离输送,再经变电所将高压变为低压。
某变电所电压u0=11 000sin 100πt V的交流电降为220 V供居民小区用电,则变电所变压器( )A.原、副线圈匝数比为50∶1B.副线圈中电流的频率是100 HzC.原线圈的导线比副线圈的要粗D.输入原线圈的电流等于居民小区各用电器电流的总和【解析】选A。
降压变压器输入电压的最大值为11 000 V,则有效值为11 000 V,则:===50∶1,故A正确;交流电的频率f===50 Hz,经过变压器后,交流电的频率不变,故B错误;降压变压器中副线圈的电流大于原线圈的电流,则副线圈导线比原线圈导线粗,故C错误;副线圈的电流等于居民小区各用电器电流总和,与原副线圈的电流不相等,所以输入原线圈的电流不等于居民小区各用电器电流的总和,故D错误;故选A。
【补偿训练】(多选)我国远距离输送交流电用的电压有110 kV、220 kV和330 kV,输电干线已经采用500 kV的超高压,西北电网的电压甚至达到750 kV。
对高压输电下列说法正确的是(A.采用高压输电是为了加快输电的速度B.输电电压越高越好C.采用高压输电能够降低输电线路上的能量损耗D.实际输送电能时要综合考虑各种因素,依照不同情况选择合适的输电电压【解析】选C、D。
远距离输电时,电压过高将会带来很多负面的影响,如对绝缘条件的要求增大,导线和大地组成电容也会引起能量损耗;输送的功率一定,根据P=UI,知输电电压越高,输电电流越小,根据P损=I2R,知输电线上损耗的能量就小,而不是为了加快输电速度,故A、B错误,C正确。
实际输电时,要综合考虑各种因素,如输电功率的大小、距离远近、技术和经济条件等。
故D正确。
故选C、D。
11.(7分)(多选)如图所示,某小型水电站的发电机输出电压为220 V,正常情况下输出的总功率P0=8.8×104 W,为了减少远距离输电过程中的电能损失,往往采用高压输电。
