刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。
举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。
该产品体积小，重量轻，使用维护简单，安全可靠。
基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3°每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6TSGB620/40T刮板输送机技术参数：出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024液力偶合器型号 YOXD400 中部槽长（mm） 1500工作液体 22＃汽轮机油高（mm） 1801、SGW、SGB系列刮板输送机SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚筒采煤机。
SGZ764/400型矿用刮板输送机使用说明书SGZ764/400型矿用刮板输送机，适用于缓倾斜、中厚煤层长壁式回采工作面输送煤炭。
有输送量大、适应性强、坚固耐用、高强度等优点，是综合机械化采煤理想的工作面运输设备。
1输送机使用范围及配套方式：SGZ764/400型矿用刮板输送机，是无链牵引重型可弯曲端卸式刮板输送机。
它将采煤机割下的煤炭，运送到输送机机头处，卸落于转载机上，再通过可伸缩皮带机等设备运送到井上煤场。
本输送机与液压支架、顺槽转载机、破碎机、可伸缩皮带机及电控装置等相配套，实现回采工作面的落煤、装煤、运煤、移溜和顶板支护等工序的综合采煤机械化。
本输送机配套设备有：MG250/600-WD型、MG400/920-WD型、AM500采煤机、BCB400—17／35型液压支架。
输送机配套图如(图1)所示。
2 型式、基本参数及技术特性：2.1 本机属边双链式可弯曲刮板输送机2.2 型号含义说明：电动机总功率中部槽宽度中双链刮板式输送机2.3 技术特征：2.3.1设计长度………………………………………………………………200米出厂长度………………………………………………………………180米2.3.2输送量…………………………………………………………800吨／小时2.3.3刮板链速度………………………………………………………1.1米/秒2.3.4电动机型号………………………………………………YBKYSS—100/200—8/4 功率……………………………………………………………2×200千瓦转速…………………………………………………………735/1140转/分电压…………………………………………………………………1140伏2.3.5启动器型号……………………………………………………QJZ-2 X200/1140S 2.3.6减速器型号…………………………………………………………………JS-200 传动比…………………………………………………………………32.677 冷却方式………………………………………………………………水冷2.3.7、刮板链型式…………………………………………………………………中双链圆环链规格…………………………………………………26×92毫米最小破断负荷……………………………………………………833千牛链条中心距………………………………………………………120毫米刮板链段长度…………………………………………………18308毫米刮板间距……………………………………………………………920毫米2.3.8中部槽尺寸规格(长×宽×高)…………………………………1500×764×290毫米联接方式………………………………………………………联接环联接2.3.9.紧链装置…………………………………………………………闸盘紧链2.3.10牵引装置：型式……………………………………………………………滚轮—销排节距…………………………………………………………………126毫米2.3.11机器总重……………………………………………………………220吨3输送机的组成及传动系统3.1组成部分本输送机主要由机头传动部、机尾传动部、中部槽、抬高槽、过度槽、推移部、电缆槽、销轨等组成。

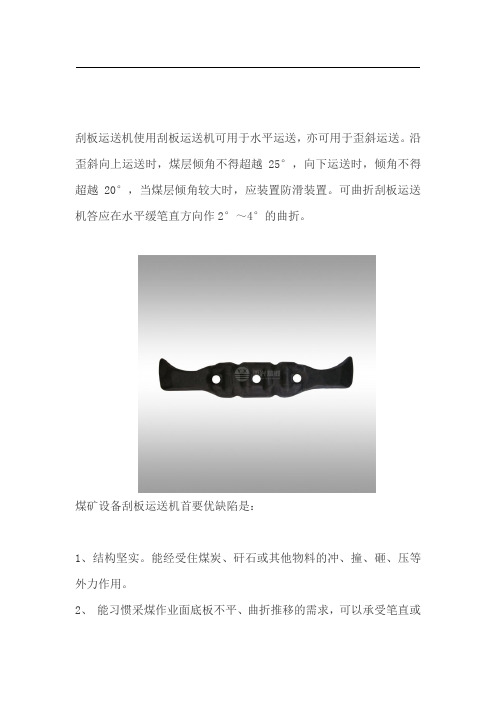

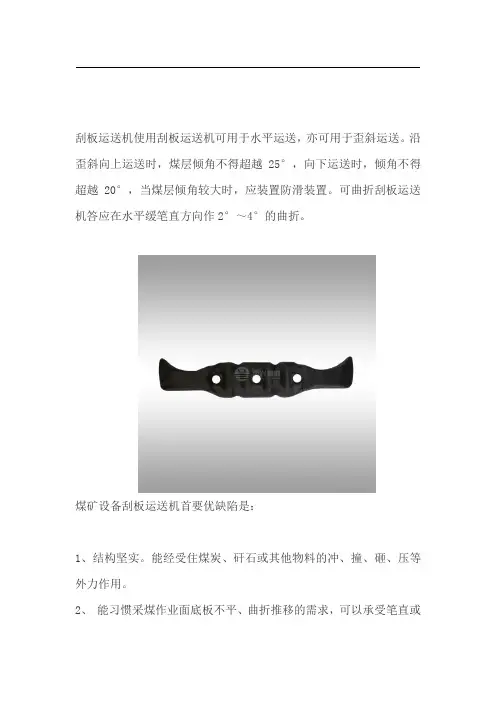

刮板运送机使用刮板运送机可用于水平运送，亦可用于歪斜运送。
沿歪斜向上运送时，煤层倾角不得超越25°，向下运送时，倾角不得超越20°，当煤层倾角较大时，应装置防滑装置。
可曲折刮板运送机答应在水平缓笔直方向作2°～4°的曲折。
煤矿设备刮板运送机首要优缺陷是：
1、结构坚实。
能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、能习惯采煤作业面底板不平、曲折推移的需求，可以承受笔直或
3、机身矮，便于装置。
4、能兼作采煤机运转的轨迹。
5、可反向运转，便于处理底链事端。
6、能作液夜支架前段的支点。
刮板运送机首要缺陷:
1、空载功率耗费较大，为总功率的30%左右。
2、不宜长距离运送。
3、易发作掉链、跳链事端。
4、刮板运送机耗费钢材多。
本钱大。
河南亚兴精锻股份有限公司（原郑州亚兴煤机配件有限公司，以下简称“亚兴精锻”），成立于2003年，地处中原腹地，交通便利，专业生产各种型号煤机配件生产厂家，弧齿环，刮板机哑铃销，刮板机价格，连接环，矿用哑铃销，哑铃销等几十余种矿用机械配件。
粮食输送刮板机、提升机（斗提机）通用技术要求(1)刮板机1)刮板输送机的产量不小于300t/h。
2)刮板输送机的额定速率范围为30～40m/min。
3)刮板输送机的机罩是钢质的，完全密闭、防尘，防止气候条件的影响。
4)输送机箱满足以下条件：(a)底部由碳钢制成，用抗磨损衬垫衬里。
(b)边墙由碳钢制成，覆以抗摩擦衬垫。
(c)顶部机壳由碳钢制成。
(d)底部和侧面须有一个PEHD抗摩擦尼龙（或同类物）机罩，底部机壳厚度不小于8mm，侧面的机壳厚度不小于6mm，盖板厚度不小于2mm。
5)刮板输送机须装易进入的铰接探测门，用螺栓固定到输送机机箱上，置于每个进口和出口附近。
6)刮板输送机须提供减压铰接门，置于有合适的溢流限位开关位置的卸料末端。
7)刮板由高抗力钢制成，配有PEHD抗摩擦尼龙表层，用于减少摩擦和清理工作。
8)返回的刮板提供自润滑钢质滚轮，安装在1米间隔处，携带返回链条。
9)所有的齿轮和链轮由热处理合金钢制成，精密的链轮接触表面配合，连接直碳钢合金轴上。
10)链条上配有适当的张紧装置。
11)所有轴承需要外部安装、密封、抗摩损，带有合适的润滑配件。
12)刮板输送机喂料的通过一个包括提升和计量闸门的系统来控制。
多点卸料输送机包括自动操作大门。
13)开口需满足输送机卸料的设计速率。
14)所有闸门的大门有装凸缘和钻孔的侧边，用于导入输送机中。
15)输送机应装配阻塞探测设备，一旦发生超载现象，将自动切断机器。
16)驱动设备需要是耐用型的，适于超载情况下突然停机后的重新启动。
17)输送机应装配零速断路器，能自动停止电机。
(2)斗提机1)一般要求：(a)所有斗提机都应满足本规范涉及现场环境气候条件下功能的要求。
要满足设计、功能、设备零部件粉尘控制等一般要求。
(b)所有斗提机都应设计成以100％满额定能力连续运行，并能在所有满负荷，底部1/3负荷的满载条件下平稳起动，在驱动滚筒和输送带之间不产生任何打滑。
(c)斗提机额定能力的计算要根据斗可能装入的容积不大于可容的100％的水的体积。
普采型刮板输送机型号SGB620/40T SGB620/80TSGB420/17输送能力150t/h150t/h80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。
实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。
设计长度一一一一200m输送量一………700t／h适用于煤矿井下缓倾斜、中厚煤层回采工作面。
是高产、高效综采机械化采煤工作面理想运输设备。
刮板链速一一一…O．93m／s电机功率…………2×160kW工作电压…………660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一1500×730×275mm减速器传动比…………39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。
等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。
普采型刮板输送机SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。
实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。
设计长度 一一一一 200m输送量 一……… 700t ／h刮板链速 一一一… O ．93m ／s电机功率 ………… 2×160kW工作电压 ………… 660／1 140V圆环链规格 一………(p26×92mm最小破断负荷一一……850kN刮板间距 一一一一 1 104mm中部槽 …___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式………… 水冷整机弯曲性能……一… 水平±1°，垂直±3。
适用于煤矿井下缓倾斜、中厚煤层回采工作面。
是高产、高效综采机械化采煤工作面理想运输设备。
等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。
刮板输送机刮板机40t主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.KGZ 系列铸石刮板输送机XGZ 系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。
该产品设计先进，结构合理，运输量大，节约电力，安装维修方便，性能可靠，且实现了标准化，系列化，通用化。
中间槽采用全钢焊接结构，具有互换性，内衬铸石，耐磨，耐腐蚀，噪音低，阻力小。
刮板机工作原理
刮板机，又称为刮板输送机，是一种常见的固体物料搬运设备。
其工作原理如下：
1. 刮板机由传动装置、刮板链条、刮板板、刮板轮、导向滚筒等基本部件组成。
2. 传动装置通过电动机将动力传递给刮板链条，使其运动。
3. 刮板链条绕过位于机座两端的刮板轮，形成一条闭合的输送回路。
4. 在刮板链条内部，搭载着多个刮板板，它们固定在链条上，并随链条一起运动。
5. 刮板链条在运动时，刮板板靠近滚筒表面，将物料从起点处（料仓或机器前端）刮入刮板机内。
6. 随着链条的运动，刮板板将物料沿着机壳内的通道推动至目的地。
7. 在运送过程中，导向滚筒起到引导和定位物料的作用，确保其顺利进出刮板机。
8. 当物料到达目的地（出料口或下一段刮板机）时，刮板将其推出。
总体而言，刮板机利用刮板链条的运动和刮板板的作用，实现了固体物料在水平或倾斜通道中的输送。
其可靠性和稳定性较高，适用于各种工业领域中的物料输送需求。
刮板输送机的基本概念与结构原理刮板输送机是一种常用的输送设备，广泛应用于矿山、冶金、煤矿、化工等行业。
它的主要作用是将散状物料从一个地方输送到另一个地方，可以实现水平、倾斜、直线和弯道等多种输送方式。
下面将从基本概念和结构原理两个方面来详细介绍刮板输送机。
一、基本概念刮板输送机，也称为刮板机，是一种以刮板作为牵引元件的连续物料输送设备。
它由牵引机构、刮板链、滑槽、头部和尾部装置等组成。
刮板链由一根或多根链条组成，链条上均匀分布着一定数量的刮板，工作时通过驱动装置带动链条进行运动，从而将物料从进料口运输到出料口。
二、结构原理1.牵引机构：刮板输送机的牵引机构通常采用电动机供电，通过减速器和链轮传动带动刮板链运动。
牵引机构的设计要考虑到输送机的长度、输送能力和工作条件等因素。
2.刮板链：刮板链是刮板输送机的核心部分，它由多个刮板连接而成。
刮板链根据工作条件的不同可以选择不同的材质，如碳钢、合金钢、耐磨钢等。
刮板链的设计要合理，可以根据物料的输送量和输送距离来确定链条的数量和长度。
3.滑槽：滑槽是刮板链运动的轨道，它通常由U形钢板焊接而成。
滑槽的设计要保证刮板链的稳定运动，减少摩擦阻力和能耗。
4.头部装置：刮板输送机的头部装置包括进料口、挡板和托辊等。
进料口是物料进入刮板输送机的位置，通常通过斗式进料机将物料投入进料口。
挡板用于防止物料从进料口溢出。
托辊安装在刮板链上，用于支撑物料和减少与滑槽的摩擦。
5.尾部装置：刮板输送机的尾部装置包括出料口和张紧装置等。
出料口是物料离开刮板输送机的位置，通常用于连接其他设备或装置。
张紧装置用于保持刮板链的适当张紧度，确保链条的正常运行。
刮板输送机工艺流程1.设备准备：首先需要确定输送机的使用环境和输送要求。
根据物料的性质、输送距离、输送能力等参数，选择适当型号的刮板输送机。
然后进行设备安装和调试，确保设备能够正常运行。
2.原料处理：将要输送的物料进行预处理。
根据物料的性质和要求，进行破碎、筛分、除杂等工艺处理，使物料能够符合刮板输送机的要求。
3.物料供给：将处理后的物料送入供料口。
可以通过斗式提升机、皮带输送机等设备将物料从原料仓库或露天堆放场地输送到刮板输送机的供料口。
4.输送过程：刮板输送机将物料从供料口收集到刮板机槽中。
机槽上有一套刮板和链条系统，通过链条的运动将物料向前推进。
机槽的底部设有刮板底座，可以将物料从机槽中推出，并输送到目的地。
5.输送控制：刮板输送机的运行需要进行实时的控制和监测。
可以通过电控柜控制输送机的启动和停止，以及输送速度的调节。
同时还可以设置报警装置，用于监测输送机的运行状态和故障提示。
6.清洁维护：刮板输送机在运行过程中会产生灰尘、残渣等杂质，需要进行清洁和维护。
定期对输送机进行清理，避免堵塞和故障发生。
同时，还需要对刮板链条进行润滑和更换，以保证输送机的正常运行。
7.故障处理：在使用刮板输送机的过程中，可能会发生故障或异常情况。
需要及时对故障进行排查和处理，避免影响输送机的正常运行。
可以通过维修人员的检修或更换设备部件的方式来解决故障。
8.定期检查：刮板输送机使用一段时间后，需要进行定期检查和维护。
检查机槽的磨损情况、刮板和链条系统的松紧程度、电控系统的运行情况等，及时发现和处理问题，延长设备的使用寿命。
总之，刮板输送机工艺流程包括设备准备、原料处理、物料供给、输送过程、输送控制、清洁维护、故障处理和定期检查等环节。
通过科学的管理和维护，可以确保刮板输送机的安全运行，提高工作效率。
刮板输送机的安全使用刮板输送机是一种常见的输送设备，广泛应用于煤矿、电力、冶金、化工等行业中。
它具有输送量大、输送距离长、输送速度快等特点，但在使用中也存在一定的安全风险。
本文将从设备安装、工作环境、操作规范和维护保养等方面，详细介绍刮板输送机的安全使用。
1. 设备安装（1）设备安装时，应严格按照厂家提供的安装图纸和安装说明进行操作。
同时，要确保设备安装基础牢固，输送机的支架要牢固可靠，以免在运行中出现倾斜、摇晃等情况。
（2）设备的传动部分应尽可能远离工作人员活动区域，并加装防护罩，以防止工作人员被传动部分卷入造成伤害。
（3）设备的电气控制系统应配备过载保护、短路保护等安全装置，并做好接地保护，避免因电气原因引发事故。
2. 工作环境（1）刮板输送机应在通风良好、温度适宜的环境中工作。
特别是在高温季节，要做好防暑降温工作，以保证工作人员的健康和安全。
（2）工作现场应保持清洁整洁，避免杂物、油污等物质堆积在输送机周围，以免造成传动部件滑动不畅或堵塞等情况。
（3）工作人员应穿戴符合安全要求的工作服和劳动保护用品，如安全帽、安全鞋、防护眼镜等，确保工作安全。
3. 操作规范（1）设备的启动、停止和调速等操作应由专人负责，并按照制定的操作规程进行操作。
（2）操作人员在操作设备之前，应进行必要的安全培训和操作技术培训，掌握设备的工作原理、操作规程和紧急故障处理方法。
（3）在操作过程中，要注意观察设备的运行情况，如异常噪音、振动、温度过高等现象，及时采取相应的措施进行处理。
（4）禁止在设备运行中进行维修和检修工作，如确实需要进行维修和检修，应先停机，并切断电源，并在设备附近设置明显的警示标志。
4. 维护保养（1）定期对设备进行巡检和维护保养工作，检查设备的各个部位是否正常运行。
如发现异常情况，要及时排除故障，并及时更换磨损严重的零部件。
（2）刮板输送机的润滑工作很重要，要根据设备的使用说明书，按要求进行润滑工作，以保证设备的正常运转。
埋刮板输送机一、输送原理及特点埋刮板输送机是输送粉尘状、小颗粒及小块状等散状物料的连续输送设备，可以水平、倾斜和垂直主送。
输送时，刮板链条全部埋在物料中，故称为埋刮板输送机。
散料具有内摩擦力和侧压力等特性。
水平输送时，物料受到刮板链条在运动方向的推力，当料层间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着刮板链条向前运动。
在料层高度与机槽宽度之比值满足一定的条件时，料流是稳定的。
垂直输送时，主要依赖物料所具有的起拱特性。
封闭机槽内的物料在受到刮板链条在运动方向的推力，且受到下部不断给料而阻止上部物料下滑的阻力时，产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和槽壁间的外摩擦力及物料自重时，物料就随刮板链条向上输送，形成连续料流。
由于刮板链条在运动中有振动，有些物料的料供会时而被破坏，时而形成，因而使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。
二、应用范围及选用原则埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件等组成。
设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。
埋刮板输送机已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通等部门。
埋刮板输送机对物料有下列要求。
1.物料松散密度：0.2-2.5t/m32.物料温度：一般机型适用物料温度小于120℃；热料型输送物料的温度为100-450℃，瞬时物料温度允许达到800℃。
3.含水率：含水率与物料的粒度、黏度有关，一般应以手捏成团撒手后仍能松散为度。
4.物料粒度：见表2.输送木片时，最大粒度含量可达50%。
埋刮板输送机一般水平输送最大长度为80-120m；垂直输送高度为20-30m。
对于有下述性能的物料，一般不宜采用埋刮板输送机：（1）悬浮性大的物料；（2）块度过大的物料；（3）磨损性很大的物料；（4）压缩性过大的物料；（5）粘性大的物料；（6）流动性特强的物料；（7）易碎而又不希望在输送过程中被破坏的物料；（8）特别坚硬的物料；（9）腐蚀性大的物料，如没有有效的防腐措施，也不宜选用。
