南方CASS断面法计算土方步骤
一、定义及含义
1、南方CASS断面法:南方CASS断面法是一种用于土方量算的快速
计算法,由南方公司开发,它采用模型断面作为计算土方的依据,根据断
面形状,以比较简单的方法映射出复杂的土方体积,是一种非常有效的量
算方法。
2、土方:土方指的是对工程地基需要测量的挖掘或回填土方体积,
土方量的测量实质上就是挖掘意图面积和回填意图面积的测量,确定挖掘
数量和回填数量,后者一般比前者多,得出总体积就是测量出的土方体积。
二、计算土方的步骤
1、准备断面图:首先,在开始计算土方之前,我们需要准备断面图,根据断面图可以确定工程的挖掘和回填深度,以及挖掘后的稳定断面形状,从而确定土方的断面图。
2、确定模型断面:接下来,我们需要确定模型断面,即将断面图中
的复杂几何形状抽象成简单的南方CASS断面模型,如常见的双曲线断面、心形断面等,这一步是南方CASS断面法最重要的环节。
3、计算模型断面土方体积:计算模型断面土方体积是执行南方CASS
断面法最重要的步骤,根据选定的断面模型,以及模型断面平面上的挖掘
深度和回填深度,采用南方CASS断面法计算出断面体积。
4、汇总土方体积:最后。
南方CASS断面法计算土方步骤1.断面投影首先,将设计的线路投影到平面上,以得到线路的纵横坐标。
然后,根据线路所在位置的地形情况,确定断面间距,通常为50米到100米之间。
根据断面间距,在平面上画出线路的所有断面位置,标出断面号。
2.断面分割在每个断面位置上,根据地形特点和设计要求,将断面细分为若干个小块,使得每个小块的地形相对均匀。
断面分割的原则是在地形起伏变化明显的地方进行分割,例如在山脚、山腰、山顶等位置均需要进行分割。
3.测量断面高程在每个断面位置上,通过测量仪器(如全站仪或水平仪)对断面的高程进行测量。
通常要求测量断面的左右两侧,以及断面中心线处的高程。
测量断面高程时,应注意选取合适的测量点和测量线。
4.断面面积计算根据测量所得断面高程数据,对每个小块的横截面积进行计算。
根据断面形状的不同,常用的计算方法有直线梯形法、直线差法等。
例如,对于直线形断面,可以使用直线梯形法,即根据左右两侧的高程数据计算出梯形的面积,再将各个梯形的面积求和即可得到总面积。
5.土方计算根据断面面积和断面间距,可以计算出每个小块的体积。
首先,根据断面面积和断面间距计算每个小块的土方量,再将各个小块的土方量求和即可得到总土方量。
如果需要考虑填方和挖方,还需要根据断面高程和设计要求计算填方和挖方的体积。
需要注意的是,在进行土方量计算时,应根据实际测量情况进行合理的取舍和修正。
例如,在测量断面高程时,应尽量选取具有代表性的测量点,同时避免局部异常值的影响。
此外,还要考虑到地形的起伏、施工工艺和设计要求等因素对土方量的影响,以得到更准确的土方计算结果。
总之,南方CASS断面法计算土方的步骤主要包括断面投影、断面分割、测量断面高程、断面面积计算以及土方计算等。
通过合理选择测量点,进行准确的测量和计算,可以得到准确可靠的土方量结果,为工程设计和施工提供有效的参考。
CASS断面法计算土方量方法俩位版主好!看了sws777版主的帖子和fzfzfz1968版主回帖,我是真的很想回个帖,但是在cass 的应用方面我很外行,特别是工程应用这一块以前从没有使用过,前几天回了这方面的一个帖子回的还不是主帖的意识,版主没有批评我自己都觉得不好意识。
今天还是抱着自己学习的目的,参考CASS5.1的说明书来回sws777版主的这个帖,如有不对之处请俩位版主和各位大师批评指正。
第一步:生成里程文件。
一般选择由纵断面生成,在生成前需要先用复合线划出道路的纵断面线(也就是用复合线把断面的中桩连起来)。
用鼠标点取“工程应用\生成里程文件\由纵断面生成”。
屏幕上弹出“输入断面里程数据文件名”的对话框,来选择断面里程数据文件。
这个文件将保存要生成的里程数据。
屏幕上弹出“输入坐标数据文件名”的对话框,来选择坐标数据文件。
这个文件是原始坐标数据文件,将用来生成里程数据。
屏幕提示:请选取纵断面线:用鼠标点取所绘的那条纵断面线屏幕提示:输入横断面间距:(米)<20.0> 输入每两个横断面的间距。
断面间距默认值为20米。
可根据不同的地形条件选择,如果精度要求高可按(1至5)米任选。
屏幕提示:输入横断面线上点距:(米)<5.0> 输入横断面上取样点的间距。
默认值为5米。
此值越小,单位长度的横断面线上取样次数越多,如果外业数据合理,这将导致生成的里程文件准确度增加。
但是,如果外业数据不足,单纯减小采样间距是没有实际意义的,只会增加里程文件的大小。
屏幕提示:输入带状区域的宽度:(米)<40.0> 输入每个横断面的长度。
注意:每个横断面都被纵断面平分成两部分,左右相等均为给定值的一半。
系统自动根据上面几步给定的参数在图上绘出所有横断面线,同时生成每个横断面的里程数据,写入里程文件。
通常,用这种方法生成的里程文件都需要对断面重新进行编辑修改,以满足实际需要。
第二步:选择土方计算类型。

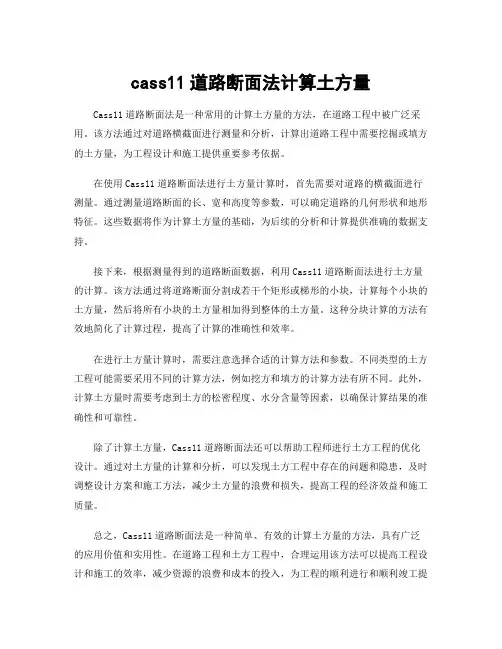

cass11道路断面法计算土方量Cass11道路断面法是一种常用的计算土方量的方法,在道路工程中被广泛采用。
该方法通过对道路横截面进行测量和分析,计算出道路工程中需要挖掘或填方的土方量,为工程设计和施工提供重要参考依据。
在使用Cass11道路断面法进行土方量计算时,首先需要对道路的横截面进行测量。
通过测量道路断面的长、宽和高度等参数,可以确定道路的几何形状和地形特征。
这些数据将作为计算土方量的基础,为后续的分析和计算提供准确的数据支持。
接下来,根据测量得到的道路断面数据,利用Cass11道路断面法进行土方量的计算。
该方法通过将道路断面分割成若干个矩形或梯形的小块,计算每个小块的土方量,然后将所有小块的土方量相加得到整体的土方量。
这种分块计算的方法有效地简化了计算过程,提高了计算的准确性和效率。
在进行土方量计算时,需要注意选择合适的计算方法和参数。
不同类型的土方工程可能需要采用不同的计算方法,例如挖方和填方的计算方法有所不同。
此外,计算土方量时需要考虑到土方的松密程度、水分含量等因素,以确保计算结果的准确性和可靠性。
除了计算土方量,Cass11道路断面法还可以帮助工程师进行土方工程的优化设计。
通过对土方量的计算和分析,可以发现土方工程中存在的问题和隐患,及时调整设计方案和施工方法,减少土方量的浪费和损失,提高工程的经济效益和施工质量。
总之,Cass11道路断面法是一种简单、有效的计算土方量的方法,具有广泛的应用价值和实用性。
在道路工程和土方工程中,合理运用该方法可以提高工程设计和施工的效率,减少资源的浪费和成本的投入,为工程的顺利进行和顺利竣工提供有力的保障。
希望工程师们在实际工作中能够善用Cass11道路断面法,发挥其优势,为道路建设和土方工程的发展贡献自己的力量。
南方C A S S断面法计算
土方步骤
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第一步:点击绘图处理—展野外测点点号—回车-选择高程数据文件第二部:用复合线连线野外测点成一个封闭区域(用C闭合)
第三部:绘制纵断面线(用复合线),纵断面线不能超出封闭区域第四步:点击工程应用—生成里程文件—由纵断面线生成—新建—选择纵断面线—选择合适的间距及左右边距离—回车
第五步:点击工程应用—生成里程文件—由纵断面线生成—设计—点击切割边线—选择横断面线—输入清后或填后的高程—依
次选择每根断面线至全部完成-回车
第六步:点击工程应用—生成里程文件—由纵断面线生成—生成—导入之前展野外测点是选择的高程数据文件—输入要生成的里
程文件名及选好保存路径—回车
第七步:点击工程应用—断面法计算土方—选择场地断面—导入生成号的里程文件(设计文件不用管)参数默认,比例自行
设置—点击确定—在绘制纵断面里面选择右侧断面图位置
(随便点击一点)-回车—点击一点(断面图就会在图面生
成)
第八步:点击工程应用—断面法计算土方—选择场地断面—图面土方计算(图面土方计算excel)--鼠标把断面图全部选择—
回车—选择一点土方计算表就会生成。
2。
一、剖出开挖后断面1、绘图处理→展高程点,将准备好的开挖后的原始数据进行展高成点(数据文件要求格式是*.dat形式的哦)2、等高线→建立DTM,出现如图一所示的对话框,首先选择由数据文件生成,然后点击点击红色箭头所指处,加载开挖后原始数据文件(*.dat)图一3、等高线→绘制等高线,出现如图二所示的对话框,根据自己的作图要求进行调改。
图二4、在绘制好等高线的开挖后地形上合理选择一个纵断面线的位置(注意:绘制时候要用复合线)(1)工程应用→生成里程文件→由纵断面线生成→新建,然后选择你绘制好的纵断面线,出现如图三所以的图框,选择等分且处理结点,至于横断面间距、横断面左边长度和横断面右边长度根据自己的要求填好。
图三(2)工程应用→生成里程文件→由纵断面线生成→生成,点选纵断面线,出现如图四所示的图框。
高程点数据文件选择开挖后原始数据,生成的里程文件名点选2处自己命名后点击保存,里程文件对应的数据文件名点选3处自己命名后保存。
断面线插值间距和起始里程根据自己的要求填写。
图四(3)工程应用→断面法土方计算→场地断面,出现如图五所示的图框。
点击箭头1处,选择保存好的里程文件,横断面文件可以选择也可以选择,要是有横断面文件就进行选择,点击2处进行选择。
其余参数确定好后,点击确定。
出现如图六所示的图框,点击红色箭头处,选择你要展断面图的位置,其他参数根据自己的需求进行设置。
然后点击确定。
出现纵断面图,cass命令框中出现指定横断面起始位置,然后再cass中选择你要放置横断面的位置点击,横断面自动生成。
图五图六(4)工程应用→断面法土方计算→图面土方计算,框选已经展好的横断图,然后回车,cass命令框中提示制定土石方计算表的位置,在cass中点击要放置表的位置即可,但这是计算的是没有量的(此步骤是可以不用进行只是给一种方法而已)二、剖出开挖前纵断面,方法操作与剖出开挖后纵断面相同,提醒它们的纵断面线要是同一,图的比例尺要是相同的。
简述步骤
一、无现场采集数据
1、根据图纸纵断面编制导入数据文件,如图:
2、复制右侧“编制数据文件”编写成“TXT”文件,然后改后缀为:“DAT”,如图:
3、打开CASS7.0界面,导入数据
4、“多段线”命令将各点连在一起,如图:
5、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”,然后点击多段线。
根据需要调整或选择该“窗口”,如图:(注意:横断面左、右边长度根据上开口需要设置长度,不然横断面图形成不全)
6、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”,然后点击多段线。
弹出“窗口”,如图:
“里程文件对应数据文件”另存、新建即可,“起始里程”按实际填写,如6856.5,这三个文件尽量放在同一个文件夹内。
7、编制断面数据,如图:
根据选择“里程文件”实际调整“中桩设计高程(暂时)”及“左边”,“右边”的数据。
“任意断面设计参数”,输入时尽量第一次输入一个符合要求的数据。
根据需要调整相关数据。
生成断面如图:修改设计参数-点击生成的横断面线-弹出窗口-进行修改。
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式,里程文件的格式为:
begin,5315:1 begin,桩号:编号
-10,6.803 左幅居中10米,高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计参数文件,在这里面可以编辑
3、编辑好后保存为xxx.txt格式。
4、在工程应用-断面法土方计算-道路断面,打开道路断面设计参数对话框,加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算(EXCLE),框选所有横断面得填挖土石方表。
CASS断面法计算土方量方法第一步:生成里程文件。
一般选择由纵断面生成,在生成前需要先用复合线划出道路的纵断面线(也就是用复合线把断面的中桩连起来)。
用鼠标点取“工程应用\生成里程文件\由纵断面生成”。
屏幕上弹出“输入断面里程数据文件名”的对话框,来选择断面里程数据文件。
这个文件将保存要生成的里程数据。
屏幕上弹出“输入坐标数据文件名”的对话框,来选择坐标数据文件。
这个文件是原始坐标数据文件,将用来生成里程数据。
屏幕提示:请选取纵断面线:用鼠标点取所绘的那条纵断面线屏幕提示:输入横断面间距:(米)<20.0>输入每两个横断面的间距。
断面间距默认值为20米。
可根据不同的地形条件选择,如果精度要求高可按(1至5)米任选。
屏幕提示:输入横断面线上点距:(米)<5.0>输入横断面上取样点的间距。
默认值为5米。
此值越小,单位长度的横断面线上取样次数越多,如果外业数据合理,这将导致生成的里程文件准确度增加。
但是,如果外业数据不足,单纯减小采样间距是没有实际意义的,只会增加里程文件的大小。
屏幕提示:输入带状区域的宽度:(米)<40.0>输入每个横断面的长度。
注意:每个横断面都被纵断面平分成两部分,左右相等均为给定值的一半。
系统自动根据上面几步给定的参数在图上绘出所有横断面线,同时生成每个横断面的里程数据,写入里程文件。
通常,用这种方法生成的里程文件都需要对断面重新进行编辑修改,以满足实际需要。
第二步:选择土方计算类型。
用鼠标点取“工程应用\断面法土方计算\道路断面”。
点击后弹出对话框,道路断面的初始参数都可以在这个对话框中进行设置的。
第三步:在上述对话框中给定计算参数。
选择里程文件:点击确定左边的按钮(上面有三点的),出现“选择里程文件名”的对话框。
选定第一步生成的里程文件。
把实际设计参数填入各相应的位置。
注意:单位均米。
点“确定”按钮后,屏幕提示:横向比例为1:<500>输入绘制断面图的横向比例纵向比例为1:<100>输入绘制断面图的纵向比例请输入隔多少里程绘一个标尺(米)<直接回车只在两侧绘标尺>系统根据上步给定的比例尺,在图上绘出道路的纵断面,然后提示:指定横断面图起始位置:指定土石方计算表左上角位置:至此,图上已绘出道路的纵断面图及每一个横断面图,并将土石方计算表绘制在指定的位置。
如何利用南方Cass.断面法计算两期间挖填方量(超级详细-含补充小细节)————————————————————————————————作者:————————————————————————————————日期:2如何利用南方Cass7.0断面法计算两期间挖填方量本教程以场地平整挖填方为例,道路断面与其原理相同,故不再赘述。
1.数据准备原始地形测量数据和收方地形测量数据(即第一期数据和第二期数据),整理成格式为:点号,,y,x,h的格式。
342.把数据分别在南方Cass7.0上展点存成DWG 文件。
2.1展高程点:绘图处理->展高程点。
52.2根据左下角提示回车即可默认比例1:5002.3按照弹出的对话框选择需要展点的文件,并注意检查其文件名是否正确 完成后点击打开。
2.4根据左下角命令行提示输入展点距离,不输入为全部展点,数值越大,展点越稀疏,本教程以展点5米为例。
输入完成后回车。
2.5展点完成如图所示:672.6可用同样方法将收方数据(第二期数据)展点完成并保存。
3.里程文件的绘制与设计3.1本教程以从左向右绘制多段线为例(纵断面线文件必须用多段线绘制,其方向会影响生成的里程,起点为零)893.2生成里程文件:点击工程应用->生成里程文件->由纵断面线生成->新建。
10113.3根据左下角命令行提示选择纵断面线(选择绘制好的多段线即可)3.4选择完纵断面线后自动弹出由纵断面线生成里程文件对话框,其中中桩点获取方式有结点,等分,等分且处理结点三种,以及相应的横断面间距以及横断面左右边长度等。
本文以等分,横断面左边长度35米,右边长度为50米为例。
(横断面线左右边是指按照其多段线绘制方向左右之分)若左右长度不合适,可重复调整值操作,或者是修改。
3.5对于横断面自动绘制不理想可以在工程应用->生成里程文件->由纵断面线生成->添加,变长,剪切等操作。
(添加是指需要在某两里程中间加一个断面,)123.6待上述操作确认完成后即可点击:工程应用->生成里程文件->由纵断面线生成->生成。
南方Cass断面法计算土方量详细步骤及文件格式引言南方Cass断面法是针对土方工程中土方量计算而进行的专业分析方法。
该方法通过对单个路段内路基横截面进行剖面分析,结合土方开挖法、回填法和计算面积法,计算出路基段土方量的方法。
本文将详细介绍南方Cass断面法计算土方量的步骤与文件格式。
南方Cass断面法土方量计算步骤1.路线与断面数据准备在进行南方Cass断面法计算处理前,需要提供路线和断面相关数据信息。
路线信息通常由路线中心线坐标点信息,道路桩号范围等构成;断面信息通常由设计断面、实测断面或者路基图等信息组成。
数据准备需要将路线和断面信息数字化,导入Cass软件中进行处理。
2.数字化断面为将断面进行数字化处理,需要使用Cass软件中的“绘图”命令。
在断面绘图界面中,用直线、圆弧和曲线等图元绘出断面的实线部分和标记点。
标记点通常是变化的地面高程点,可以确定断面的最低点和边缘边坡的转折点。
3.剖面标高在数字化断面后,需要为断面进行剖面标高。
在Cass软件中,可以用“剖面”命令为数字化的断面添加标高值。
4.土方开挖回填分析进行土方量计算前,需要先进行土方开挖、回填的分析。
在Cass软件中,有专门的土方开挖、回填计算命令,通过给定土方开挖深度、回填高度和边坡参数等信息进行计算求解。
5.计算土方量在进行了土方开挖、回填计算后,可以进行土方量的计算。
Cass软件中,有专门的计算面积命令可以用于计算数字化断面的面积。
将断面的开挖面积、回填面积和边坡面积加和即可得到该断面的土方量。
6.批量处理数据针对不同断面进行土方量计算处理后,需要进行数据批量处理。
将不同断面的计算结果汇总到一个文件中,方便后续进行数据统计和分析。
南方Cass断面法计算土方量文件格式为方便进行数据批量处理和数据统计,需要将不同断面的计算结果汇总到一个文件中。
一般情况下,该文件格式可以为Excel表格文件或者CSV文件。
在该文件中,应包含路线信息、断面编码、断面长度、断面土方量等相关信息。
一、系统环境:(1)操作系统 WIN XP ;(2)应用环境:南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据:坐标高程数据文件:dgx.dat(路径:\Program Fil es\CASS70\DEMO\dgx.dat )三、准备工作:展绘坐标数据文件dgx.dat 中的测点点号,并绘制等高线。
基本操作如下:(1)【绘图处理】菜单--【展野外测点点号】;弹出“输入坐标数据文件名”对话框中,打开dgx.dat文件,展绘出测点点号;(2)【等高线】菜单--【建立DTM】;弹出“建立DTM”对话框中,“选择建立DTM方式”中单选“又数据文件生成”;“坐标数据文件名”中打开d gx.dat文件;“结果显示”中单选“显示建三角网结果”;单击【确定】完成DTM的建立。
(3)【等高线】菜单--【绘制等高线】;弹出“绘制等值线”对话框,修改“等高距”为0.5米;“拟合方式”中单选“三次B样条拟合”;单击【确定】完成等高线的绘制。
(4)【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作:1.设计线路走向,即确定纵断面线:在等高线地形图中绘制道路的纵断面剖面线:使用pline绘多段线命令,连接dgx.dat 中测点点号421和 227,起点测点421,终点测点227。
如图所示:2. 绘制道路的纵断面图,以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下:【工程应用】菜单-【绘断面图】-【根据已知坐标】,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”;在“坐标数据文件名”中打开dgx.dat文件;注意在“采样间距”中输入25米(该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程,并最终确定各里程处横断面的中桩设计高程);单击【确定】按钮。
弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1:500;纵向1:100;在“断面图位置”中单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后,单击【确定】按钮。
南方 cass断面法计算土方量
1.首先要编辑好原地表的里程文件 ,在文本里编辑 ,之后保存成
xxx.hdm 格式,里程文件的格式为:
begin,5315:1 begin,桩号:编号
-10,6.803 左幅居中10米,高程 6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用 -断面法土方计算 -道路设计
参数文件,在这里面可以编辑
3、编辑好后保存为xxx.txt 格式。
4、在工程应用 -断面法土方计算 -道路断面,打开道路断面设计参数对
话框,加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用 -断面法土方计算 -图面土方计算( EXCLE),框选所有横
断面得填挖土石方表。
Cass7.0断面法计算土方一、道路断面1、在等高线地形图里或新建CAD图里导入测量原地面数据,然后用复合线PL绘制断面纵剖线(道路断面法一般是绘制道路中心线作为纵剖线)。
2、点“工程应用|生成里程文件|由纵断面线生成|新建”,按命令提示行“选择纵断面线”,弹出下面会话框,设置横断面间距及横断剖线的两边长度:3、点“工程应用|生成里程文件|由纵断面线生成|生成”,按命令提示行“选择纵断面线”,弹出下面会话框:4、点“工程应用|断面法土方计算|道路断面法”,弹出下面的会话框:输入如上对数,落台及沟宽全部为0,其余可以按默认,接着出现:点位置按钮,绘制(纵)断面位置。
点“确定”,然后按提示再点横断面的位置。
5、点“工程应用|生成里程文件|断面法土方计算|图面土方计算/图面土方计算(excel)”,框中全部横断面,则以CAD表格或excel表格自动统计横断面的土方。
二、两期道路断面法1、先输入挖前测量数据,建立挖前里程文件,方法同上,见下图2、输入挖后测量数据,建立挖后里程文件,见下图3、点“工程应用|断面法土方计算|道路断面法”,输入挖前里程文件,确定,其他不用管(可改一下列间距)。
如下左图。
在弹出“没有设计高程,是否继续绘断面图?”对话框时,按是。
如下右图。
在屏幕上定位横剖图的位置生成挖前断面图4、点“工程应用|断面法土方计算|图上添加断面线”,选择挖后里程文件,确定。
5、按CAD命令行提示,框选生成的断面图,增加挖后断面图曲线,见下图蓝色线6、计算两面断线间土方。
点“工程应用|断面法土方计算|二断面线间土方计算”(1)按CAD命令行提示,点第一期断面线(上图红色线)(2)按CAD命令行提示,点第二期断面线(上图蓝色线)(3)按CAD命令行提示,选择对象(框选全部断面图)(4)按CAD命令行提示,指定土石方计算表左上角位置(在屏幕空白处点击),得汇总土方量。
第一步: 生成里程文件。
一般选择由纵断面生成, 在生成前需要用复合线划出你这两个断面 之间的纵断面 线( 也就是用复合线把这两个断面的中桩连起来 ) 。
用鼠标点取 “工程应用 生成里程文件 由纵断面生成 新建 ”。
屏幕提示: 请选取纵断面线: 用鼠标点取所绘的那条纵断面线 屏幕提示: ...输入横断面间距: (米) <20.0>输入每两个横断面的间距。
断面间距默认值为 据不同的地形条件选择,如果精度要求高可按 ( 1 至 5) 米任选。
5 n7 B/ z& p% n/ t* b, D: G& }'选择中桩点获取方式 : (1) 结点 (2)等分 (3)等分且处理结点 <2> 1表示结点上要有断面通过; 2 表示从起 点开始用相同的间距; 3 表示用相同的间距且要考虑不在整数间距上的结点。
选 择其中的一种方式后则自动 沿纵断面线生成横断面线。
你可根据你那里的实际情况选择, 如 果生成的横断面在里程的分配上不合理你可 指定加桩位置:用鼠标定点或输入里程。
横断面设计文件: 也可不选横断面设计文件, 在下面的各项参数里填上横断面的设计参数单 位为米。
如果选 择:点击: “工程应用 断面法土方计算 道路设计参数文件 ”,弹出一个录入 界面。
可在此录入各个横断面 的设计参数。
道路设计参数设置中各个选项的含义在 CASS6.1 的《参考手册》第一章里有详细说明。
+ D ( H* F% h8 JP ) z. ~"点“确定 ”按钮后,弹出对话框:输入绘制断面图的横向比例; 输入绘制断面图的纵向比例;1 F- z. d5 N; n/ \' N设置是否绘制标尺;⋯ 指定绘制断面图的 位置; 系统根据上步给定的比例尺,在图上绘出道路的纵断面。
⋯ 如果道路设计时该区段的中桩高程全部一样, 就不需要下一步的编辑工作了。
但实际上, 有 些断面的设计 高程可能和其它的不一样,这样就需要手工编辑这些断面。
一、系统环境:(1)操作系统 WIN XP ;(2)应用环境:南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据:坐标高程数据文件:dgx.dat(路径:\Program Fil es\CASS70\DEMO\dgx.dat )三、准备工作:展绘坐标数据文件dgx.dat 中的测点点号,并绘制等高线。
基本操作如下:(1)【绘图处理】菜单--【展野外测点点号】;弹出“输入坐标数据文件名”对话框中,打开dgx.dat文件,展绘出测点点号;(2)【等高线】菜单--【建立DTM】;弹出“建立DTM”对话框中,“选择建立DTM方式”中单选“又数据文件生成”;“坐标数据文件名”中打开d gx.dat文件;“结果显示”中单选“显示建三角网结果”;单击【确定】完成DTM的建立。
(3)【等高线】菜单--【绘制等高线】;弹出“绘制等值线”对话框,修改“等高距”为0.5米;“拟合方式”中单选“三次B样条拟合”;单击【确定】完成等高线的绘制。
(4)【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作:1.设计线路走向,即确定纵断面线:在等高线地形图中绘制道路的纵断面剖面线:使用pline绘多段线命令,连接dgx.dat 中测点点号421和 227,起点测点421,终点测点227。
如图所示:2. 绘制道路的纵断面图,以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下:【工程应用】菜单-【绘断面图】-【根据已知坐标】,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”;在“坐标数据文件名”中打开dgx.dat文件;注意在“采样间距”中输入25米(该值可输入与横断面间距相同的数值,便于查看横断面个数及其中桩处的地面高程,并最终确定各里程处横断面的中桩设计高程);单击【确定】按钮。
弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1:500;纵向1:100;在“断面图位置”中单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后,单击【确定】按钮。
3.在纵断面图中“拉坡”大致确定道路中桩设计高:使用pline多段线从纵断面图图左侧高程标尺1375米处,连接右侧高程标尺1380米处。
如图所示:图中红色曲线即为道路地面断面,白色直线为人工绘制的道路设计断面,每隔25米处有横断面的中桩地面高程,并可大致判断各里程处横断面的中桩设计高程,该纵断面按25米的间距有6个横断面。
4.确定设计道路的横断面相关参数,须编辑“横断面设计文件”(可打开CASS安装目录中Program Files\CASS70\DEMO\ ZHD.TXT查看“横断面设计文件”的数据格式,各个参数的具体说明请参阅CASS用户手册)。
现在我们需要编辑本实例中的6个横断面的设计参数,此例编辑的“横断面设计文件”如下:1,H=1375.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.52,H=1376.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.53,H=1377.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.54,H=1378.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.55,H=1378.56,I=1:1,W=5,A=0.02,WG=1.5,HG=0.56,H=1380.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5END各位朋友可将以上道路的横断面设计参数复制下来,并保存在Program Files\CASS70\DEMO\ 下,文件名为“横断面设计文件.txt”,以便学习本实例的朋友调用。
“横断面设计文件.txt ”文件格式说明:以上文件定义了6个横断面的中线桩设计高,坡比和宽度等参数。
其中,每行的顺序号为横断面的序号,可以看到有6个横断面,每行内的H=表示道路横断断面设计高程,I=表示横断面左右侧的横坡比,W=表示道路设计宽度,A=表示道路设计横坡率,WG=表示道路两侧的沟宽,HG表示道路两侧的沟高,文件最后以 END 标记文件结束。
其他道路设计参数的具体说明请参考CASS帮助文档的参考手册。
{相关提示:“横断面设计文件”可以使用【工程应用】菜单-【断面法土方计算】-【道路设计参数文件】,调用MS Office 中的EXCEL电子表格程序进行编辑较为直观且简便,但由于很多朋友都用Cass破解版,或者Cass版本与EXCEL版本之间的兼容性问题,而程序无法正常弹出电子表格界面的编辑窗口。
所以,本例采用了直接编辑横断面设计文件.TXT文本文件的方法。
}五、生成道路纵断面和横断面,并计算道路断面土方量:1. 【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【新建】,鼠标选中等高线地形图中绘制的纵断面设计线,在弹出“由纵断面线生成里程文件”的对话框中:在“中桩点获取方式”下单选“等分”;“横断面间距”输入25 米;“横断面左边长度”和“横断面右边长度”均输入15米;点击【确定】按钮后,纵断面线上会自动生成指定间距和宽度的多条横断面设计线(红色),如下图:{相关提示:横断面中桩点获取的三种方式(1)“等分”:只在纵断面线等间距处生成横断线;(1)“结点”:只在纵断面线(多段线)的转折点处生成横断线;(3)“等分且处理节点”:在等间距和转折点处均生成横断线;当在纵断面线上自动生成的横断线不符合实际需求时,可使用【工程应用】菜单-【生成里程文件】-【由纵断面线生成】下的子命令【添加】、【边长】、【剪切】、【设计】对横断面线进行编辑和修改,具体操作请参阅Cass用户手册}2.【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【生成】,鼠标选中等高线地形图中绘制的纵断面设计线,弹出“生成里程文件”对话框中:在“高程点数据文件名”下,指定地形坐标高程数据文件dgx.dat ;如:\Program Files\CASS70\DEMO\Dgx.dat在“生成的里程文件名”下,指定里程文件名为“里程文件.hdm ",并保存在默认目录DEMO下;如:\Program Files\CASS70\DEMO\里程文件.h dm在“里程文件对应的数据文件名”下,指定里程文件对应的数据文件名为“里程文件对应数据.dat ”,并保存在默认目录DEMO下;如:\Pro gram Files\CASS70\DEMO\里程文件对应数据.dat在“断面线插值间距”默认为 5 米,“起始里程”默认为 0 。
(此处插值间距为设置各横断面线上高程的插值间距);点击“确定”按钮后,系统自动在各个横断面设计线上生成对应的里程注记。
如图:3.【工程应用】菜单-【断面法土方计算】-【道路断面】,在弹出的“断面设计参数”对话框中:在“选择里程文件”下,指定上一步中生成的“里程文件.hdm ";如:\Pr ogram Files\CASS70\DEMO\里程文件.hdm;在“横断面设计文件”下,指定本例在“四、道路断面设计阶段工作”中保存的“横断面设计文件.txt”;如:\Program Files\CASS70\DEMO\横断面设计文件.txt”然后,只须在“道路参数”中,输入“中桩设计高程”为 1376,“路宽”为 5 ;其他默认;在“绘图参数”中,设置各个横断面图的纵横向比例尺、横断面图的间距等参数;本例默认;最后,点击【确定】按钮。
4. 弹出“绘制纵断面图”的设置对话框,在此处设定纵断面图的绘图参数:在“断面图比例”中,默认横向1:500,纵向1:100;在“断面图位置”中,单击“···”按钮,用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框。
而在“绘制标尺”、“距离标注”、“高程标注位数”、“里程标注位数”、“里程高程注记设置”、“方格线间隔”等绘图参数,本例均为默认值;“断面图的间距”:如果有多个纵断面图生成时可指定纵断面图生成时每列生成个数,行列间距;本例只有单个纵断面图该项为灰色不能指定。
最后,点击【确定】按钮,可在指定的位置自动生成纵断面图,之后注意命令提示行显示“指定横断面图起始位置”,鼠标再次在绘图区空白区域点击,各个里程处的横断面图就自动生成。
本例生成的1个纵断面图和6个里程处的横断面图,如图:{相关提示:在使用生成的多个横断面图进行“图面土方计算”之前,可以使用【工程应用】菜单-【断面法土方计算】下的子命令【修改设计参数】、【编辑断面线】、【修改断面里程】,对已经生成的单个横断面图中的设计断面线、地面断面线、横断面里程值进行逐一的检视和修改,具体操作方法请查阅C ass用户手册。
}5.【工程应用】菜单-【断面法土方计算】-【图面土方计算】,鼠标框选生成的所有横断面图后回车,命令行提示“指定土石方计算表左上角位置”时,鼠标单击绘图区空白区域,可生成土方计算表格,如图:【关键提示】:自动生成的各个里程处的横断面图中,必须有两条断面曲线,一条为原始地貌断面曲线(红色),一条为道路断面设计曲线(白色),并且两条曲线必须相交为闭合多边形才能进行土方量计算。
如果横断面图的中桩两侧的地面断面曲线不够宽,无法与道路设计断面曲线相交形成闭合的多边形,土方量计算结果是不准确的。
所以,生成“里程文件.hdm ”和编辑“横断面设计文件.tx t ”在断面法土方计算过程中是关键之处,“里程文件”用于生成原始的地面断面曲线,而“横断面设计文件”则用于生成道路设计断面曲线。
当在生成道路断面图过程(五-3 步骤)中,只指定了“里程文件.hdm ”,而没有指定“横断面设计文件.txt”和设定“道路参数”(如路宽、中桩设计高等),直接点击【确定】按钮后,会弹出提示框“没有设计高程,是否继续绘制断面图?”的提示框,点击【是】后,绘制出的横断面图只有原始地貌断面曲线(红色),而不会生成道路断面设计曲线(白色)。
11欢迎您的下载,资料仅供参考!致力为企业和个人提供合同协议,策划案计划书,学习资料等等打造全网一站式需求。
