南方cass断面法计算土方量详细步骤及文件格式

南方CASS 7.1场地断面土方计算第一步、展出计算区域内的高程点；第二步、绘出需平整的边界闭合线（切割边界线），再确定纵断面线的方向和长度，纵断面线的长度应与两端的边界闭合线相交；第三步、点工程应用->生成里程文件由纵断面线生成新建，按提示选纵断面线，弹出由纵断面线生成里程文件的对话框，选结点，填写横断面间距及左、右长度（横断面长度应超出边界闭合线，这主要是考虑放坡问题），点确定；第四步、点击工程应用生成里程文件由纵断面线生成添加、变长、剪切，添加是在横断面线上加横断面线；变长是调整横断面线的长短的问题；剪切是把放坡以外的横断面线剪去。

在第三步完成后，即可在图面上大概确定放坡的位置，连成闭合线，点剪切后选这根闭合线，长出的横断面线会删除；第五步、点击工程应用->生成里程文件->由纵断面线生成->设计，按提示栏选择切割边界线（平整的边界闭合线），再按提示选横断面线，这时会在左横断面线与切割边界线相交点上出现设计高程对话框，输入该断面线的设计高程，回车，输入右端的设计高程，回车，再选下一条横断面线，以此类推，输入完毕后退出；第六步、点击工程应用->生成里程文件->由纵断面线生成->生成，按提示选纵断面线即弹出生成里程文件对话框。

第一栏应选第一步展点时的高程数据文件（格式.dat），第二栏应输入并保存生成的里程文件名（格式.hdm）,第三栏应输入并保存相对应的坐标数据文件名（格式.dat）。

最后输入横断面线插值间距和起始里程后，点确定，这时图中纵断面线与横断面线交点上会标出中桩里程及高程。

第七步、点击工程应用断面法土方计算场地断面，弹出断面设计参数对话框，在选择里程文件栏下打开上步中第二栏所保存的文件，在横断面设计文件栏下打开上步中第三栏所保存的文件，再输入坡度、纵横向比例、行列间距等项，最后点确定，再次弹出绘制纵断面对话框，输入所绘位置和比例后点确定，这时纵断面图就绘制在你给定的位置上。

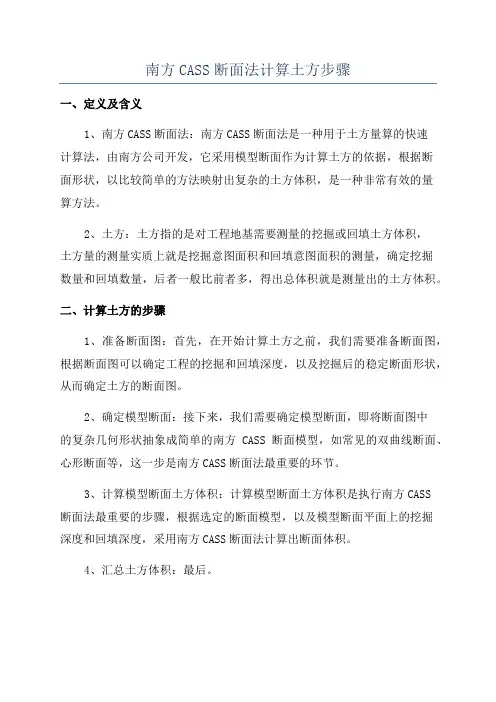

南方CASS断面法计算土方步骤
一、定义及含义
1、南方CASS断面法：南方CASS断面法是一种用于土方量算的快速
计算法，由南方公司开发，它采用模型断面作为计算土方的依据，根据断
面形状，以比较简单的方法映射出复杂的土方体积，是一种非常有效的量
算方法。

2、土方：土方指的是对工程地基需要测量的挖掘或回填土方体积，
土方量的测量实质上就是挖掘意图面积和回填意图面积的测量，确定挖掘
数量和回填数量，后者一般比前者多，得出总体积就是测量出的土方体积。

二、计算土方的步骤
1、准备断面图：首先，在开始计算土方之前，我们需要准备断面图，根据断面图可以确定工程的挖掘和回填深度，以及挖掘后的稳定断面形状，从而确定土方的断面图。

2、确定模型断面：接下来，我们需要确定模型断面，即将断面图中
的复杂几何形状抽象成简单的南方CASS断面模型，如常见的双曲线断面、心形断面等，这一步是南方CASS断面法最重要的环节。

3、计算模型断面土方体积：计算模型断面土方体积是执行南方CASS
断面法最重要的步骤，根据选定的断面模型，以及模型断面平面上的挖掘
深度和回填深度，采用南方CASS断面法计算出断面体积。

4、汇总土方体积：最后。

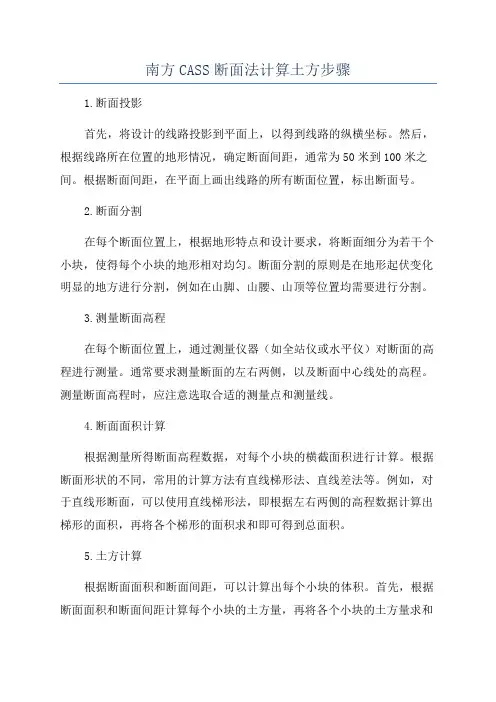

南方CASS断面法计算土方步骤1.断面投影首先，将设计的线路投影到平面上，以得到线路的纵横坐标。

然后，根据线路所在位置的地形情况，确定断面间距，通常为50米到100米之间。

根据断面间距，在平面上画出线路的所有断面位置，标出断面号。

2.断面分割在每个断面位置上，根据地形特点和设计要求，将断面细分为若干个小块，使得每个小块的地形相对均匀。

断面分割的原则是在地形起伏变化明显的地方进行分割，例如在山脚、山腰、山顶等位置均需要进行分割。

3.测量断面高程在每个断面位置上，通过测量仪器（如全站仪或水平仪）对断面的高程进行测量。

通常要求测量断面的左右两侧，以及断面中心线处的高程。

测量断面高程时，应注意选取合适的测量点和测量线。

4.断面面积计算根据测量所得断面高程数据，对每个小块的横截面积进行计算。

根据断面形状的不同，常用的计算方法有直线梯形法、直线差法等。

例如，对于直线形断面，可以使用直线梯形法，即根据左右两侧的高程数据计算出梯形的面积，再将各个梯形的面积求和即可得到总面积。

5.土方计算根据断面面积和断面间距，可以计算出每个小块的体积。

首先，根据断面面积和断面间距计算每个小块的土方量，再将各个小块的土方量求和即可得到总土方量。

如果需要考虑填方和挖方，还需要根据断面高程和设计要求计算填方和挖方的体积。

需要注意的是，在进行土方量计算时，应根据实际测量情况进行合理的取舍和修正。

例如，在测量断面高程时，应尽量选取具有代表性的测量点，同时避免局部异常值的影响。

此外，还要考虑到地形的起伏、施工工艺和设计要求等因素对土方量的影响，以得到更准确的土方计算结果。

总之，南方CASS断面法计算土方的步骤主要包括断面投影、断面分割、测量断面高程、断面面积计算以及土方计算等。

通过合理选择测量点，进行准确的测量和计算，可以得到准确可靠的土方量结果，为工程设计和施工提供有效的参考。

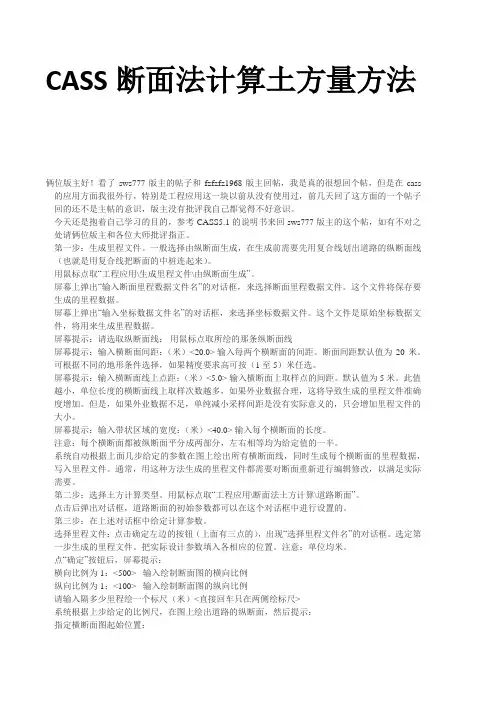

CASS断面法计算土方量方法俩位版主好！看了sws777版主的帖子和fzfzfz1968版主回帖，我是真的很想回个帖，但是在cass 的应用方面我很外行，特别是工程应用这一块以前从没有使用过，前几天回了这方面的一个帖子回的还不是主帖的意识，版主没有批评我自己都觉得不好意识。

今天还是抱着自己学习的目的，参考CASS5.1的说明书来回sws777版主的这个帖，如有不对之处请俩位版主和各位大师批评指正。

第一步：生成里程文件。

一般选择由纵断面生成，在生成前需要先用复合线划出道路的纵断面线（也就是用复合线把断面的中桩连起来）。

用鼠标点取“工程应用\生成里程文件\由纵断面生成”。

屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数据文件。

这个文件将保存要生成的里程数据。

屏幕上弹出“输入坐标数据文件名”的对话框，来选择坐标数据文件。

这个文件是原始坐标数据文件，将用来生成里程数据。

屏幕提示：请选取纵断面线：用鼠标点取所绘的那条纵断面线屏幕提示：输入横断面间距：（米）<20.0> 输入每两个横断面的间距。

断面间距默认值为20米。

可根据不同的地形条件选择，如果精度要求高可按（1至5）米任选。

屏幕提示：输入横断面线上点距：（米）<5.0> 输入横断面上取样点的间距。

默认值为5米。

此值越小，单位长度的横断面线上取样次数越多，如果外业数据合理，这将导致生成的里程文件准确度增加。

但是，如果外业数据不足，单纯减小采样间距是没有实际意义的，只会增加里程文件的大小。

屏幕提示：输入带状区域的宽度：（米）<40.0> 输入每个横断面的长度。

注意：每个横断面都被纵断面平分成两部分，左右相等均为给定值的一半。

系统自动根据上面几步给定的参数在图上绘出所有横断面线，同时生成每个横断面的里程数据，写入里程文件。

通常，用这种方法生成的里程文件都需要对断面重新进行编辑修改，以满足实际需要。

第二步：选择土方计算类型。

南方CASS道路断面土方计算实例教程一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。

基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。

（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。

（4）【等高线】菜单--【删三角网】。

四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号10 和108，起点测点10，终点测点108。

如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。

基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。

弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。

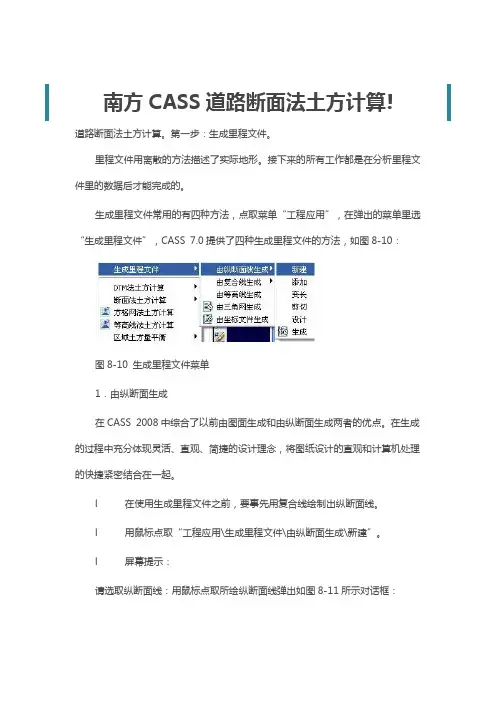

南方CASS道路断面法土方计算! 道路断面法土方计算。

第一步：生成里程文件。

里程文件用离散的方法描述了实际地形。

接下来的所有工作都是在分析里程文件里的数据后才能完成的。

生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2008中综合了以前由图面生成和由纵断面生成两者的优点。

在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。

l 在使用生成里程文件之前，要事先用复合线绘制出纵断面线。

l 用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。

l 屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。

横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。

横断面右边长度：输入大于0的任意值，此处输入15。

选择其中的一种方式后则自动沿纵断面线生成横断面线。

如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有基础上添加横断面线。

执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式： (1)鼠标定点 (2)输入里程 <1> 1表示直接用鼠标在纵断面线上定点。

2表示输入线路加桩里程。

指定加桩位置：用鼠标定点或输入里程。

变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。

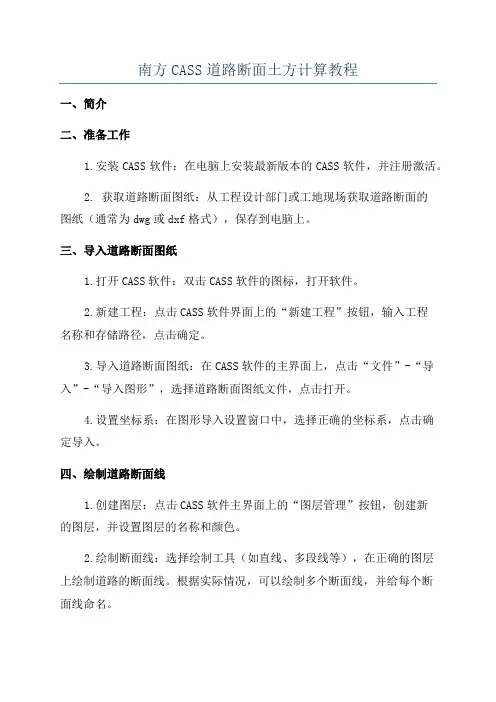

南方CASS道路断面土方计算教程一、简介二、准备工作1.安装CASS软件：在电脑上安装最新版本的CASS软件，并注册激活。

2. 获取道路断面图纸：从工程设计部门或工地现场获取道路断面的图纸（通常为dwg或dxf格式），保存到电脑上。

三、导入道路断面图纸1.打开CASS软件：双击CASS软件的图标，打开软件。

2.新建工程：点击CASS软件界面上的“新建工程”按钮，输入工程名称和存储路径，点击确定。

3.导入道路断面图纸：在CASS软件的主界面上，点击“文件”-“导入”-“导入图形”，选择道路断面图纸文件，点击打开。

4.设置坐标系：在图形导入设置窗口中，选择正确的坐标系，点击确定导入。

四、绘制道路断面线1.创建图层：点击CASS软件主界面上的“图层管理”按钮，创建新的图层，并设置图层的名称和颜色。

2.绘制断面线：选择绘制工具（如直线、多段线等），在正确的图层上绘制道路的断面线。

根据实际情况，可以绘制多个断面线，并给每个断面线命名。

五、设置地面等高线1.创建图层：点击CASS软件主界面上的“图层管理”按钮，创建新的图层，并设置图层的名称和颜色。

2.导入地形高程数据：点击CASS软件主界面上的“地形”-“导入”-“地形高程数据”，选择高程数据文件，点击打开。

3.设置地形高程图层：在地形高程设置窗口中，选择刚才创建的地形高程图层，点击确定。

4.显示地形高程：点击CASS软件主界面上的“地形”-“显示”，选择刚才创建的地形高程图层，点击确定。

六、计算土方量1.设置土方参数：点击CASS软件主界面上的“土方”-“参数设置”，设置土方的参数，包括填挖方向、单位体积重、运距等。

2.计算土方量：点击CASS软件主界面上的“土方”-“土方量计算”，选择需要计算土方的断面线，点击确定。

在计算结果窗口中，可以查看土方计算的结果。

3. 导出土方计算结果：在土方计算结果窗口中，点击“导出”按钮，选择导出格式（如Excel或txt），选择保存路径，点击确定。

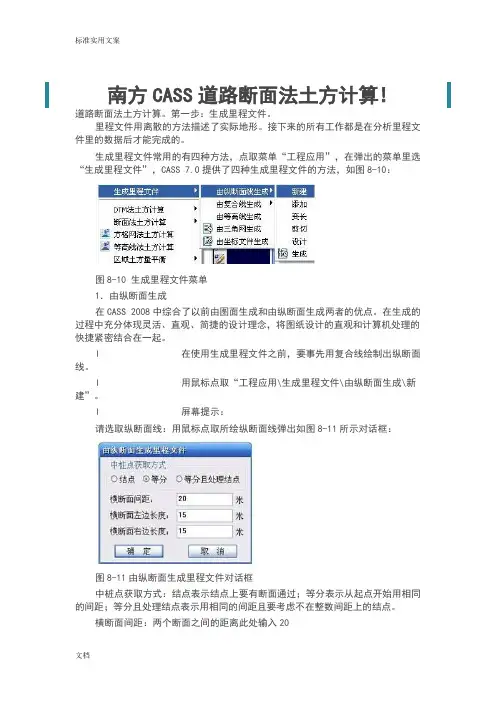

南方CASS道路断面法土方计算!道路断面法土方计算。

第一步：生成里程文件。

里程文件用离散的方法描述了实际地形。

接下来的所有工作都是在分析里程文件里的数据后才能完成的。

生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2008中综合了以前由图面生成和由纵断面生成两者的优点。

在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。

l 在使用生成里程文件之前，要事先用复合线绘制出纵断面线。

l 用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。

l 屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。

横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。

横断面右边长度：输入大于0的任意值，此处输入15。

选择其中的一种方式后则自动沿纵断面线生成横断面线。

如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有基础上添加横断面线。

执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式：(1)鼠标定点(2)输入里程<1> 1表示直接用鼠标在纵断面线上定点。

2表示输入线路加桩里程。

指定加桩位置：用鼠标定点或输入里程。

变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。

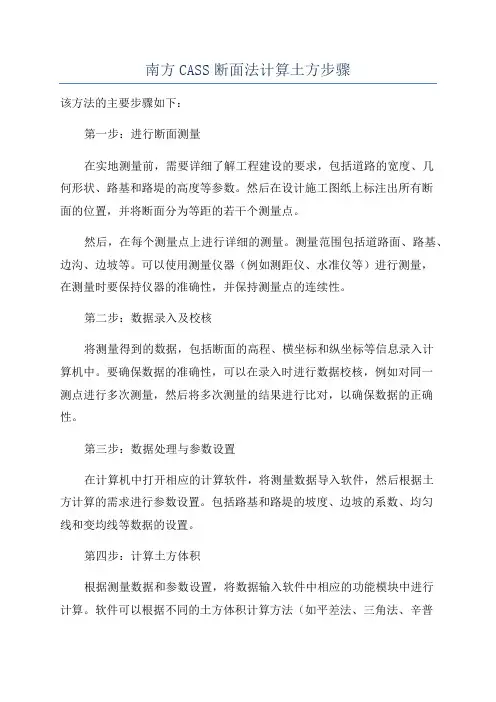

南方CASS断面法计算土方步骤该方法的主要步骤如下：第一步：进行断面测量在实地测量前，需要详细了解工程建设的要求，包括道路的宽度、几何形状、路基和路堤的高度等参数。

然后在设计施工图纸上标注出所有断面的位置，并将断面分为等距的若干个测量点。

然后，在每个测量点上进行详细的测量。

测量范围包括道路面、路基、边沟、边坡等。

可以使用测量仪器（例如测距仪、水准仪等）进行测量，在测量时要保持仪器的准确性，并保持测量点的连续性。

第二步：数据录入及校核将测量得到的数据，包括断面的高程、横坐标和纵坐标等信息录入计算机中。

要确保数据的准确性，可以在录入时进行数据校核，例如对同一测点进行多次测量，然后将多次测量的结果进行比对，以确保数据的正确性。

第三步：数据处理与参数设置在计算机中打开相应的计算软件，将测量数据导入软件，然后根据土方计算的需求进行参数设置。

包括路基和路堤的坡度、边坡的系数、均匀线和变均线等数据的设置。

第四步：计算土方体积根据测量数据和参数设置，将数据输入软件中相应的功能模块中进行计算。

软件可以根据不同的土方体积计算方法（如平差法、三角法、辛普森法等）进行计算，并给出计算结果。

计算结果包括路基和路堤的土方体积、边坡的体积等。

第五步：结果分析与调整根据计算结果进行分析。

如果土方体积符合设计要求，则可以继续后续的土方施工工作；如果土方体积与设计要求有较大偏差，则需要对参数进行调整，重新进行计算，直到符合要求为止。

通过以上步骤，可以实现对南方CASS断面的土方计算。

这种土方计算方法准确、高效，可以提高土方工程的施工效率和质量。

同时，还可以通过软件模拟不同的设计方案，以比较不同设计方案的优劣，为土方工程的设计提供参考。

简述步骤
一、无现场采集数据
1、根据图纸纵断面编制导入数据文件，如图：
2、复制右侧“编制数据文件”编写成“TXT”文件，然后改后缀为：“DAT”，如图：
3、打开CASS7.0界面，导入数据
4、“多段线”命令将各点连在一起，如图：
5、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”，然后点击多段线。

根据需要调整或选择该“窗口”，如图：（注意：横断面左、右边长度根据上开口需要设置长度，不然横断面图形成不全）
6、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”，然后点击多段线。

弹出“窗口”，如图：
“里程文件对应数据文件”另存、新建即可，“起始里程”按实际填写，如6856.5，这三个文件尽量放在同一个文件夹内。

7、编制断面数据，如图：
根据选择“里程文件”实际调整“中桩设计高程（暂时）”及“左边”，“右边”的数据。

“任意断面设计参数”，输入时尽量第一次输入一个符合要求的数据。

根据需要调整相关数据。

生成断面如图：修改设计参数-点击生成的横断面线-弹出窗口-进行修改。

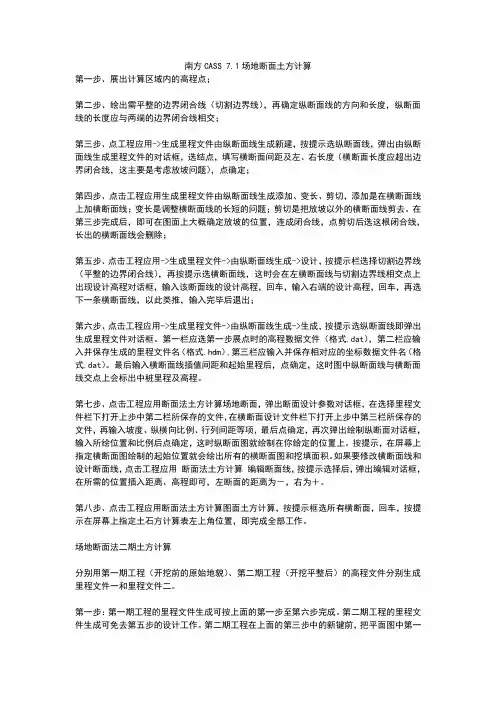

南方CASS场地断面土方计算第一步、展出计算区域内的高程点；第二步、绘出需平整的边界闭合线（切割边界线），再确定纵断面线的方向和长度，纵断面线的长度应与两端的边界闭合线相交；第三步、点工程应用生成里程文件由纵断面线生成新建，按提示选纵断面线，弹出由纵断面线生成里程文件的对话框，选结点，填写横断面间距及左、右长度（横断面长度应超出边界闭合线，这主要是考虑放坡问题），点确定；第四步、点击工程应用生成里程文件由纵断面线生成添加、变长、剪切，添加是在横断面线上加横断面线；变长是调整横断面线的长短的问题；剪切是把放坡以外的横断面线剪去。

在第三步完成后，即可在图面上大概确定放坡的位置，连成闭合线，点剪切后选这根闭合线，长出的横断面线会删除；第五步、点击工程应用，生成里程文件，由纵断面线生成，设计，按提示栏选择切割边界线（平整的边界闭合线），再按提示选横断面线，这时会在左横断面线与切割边界线相交点上出现设计高程对话框，输入该断面线的设计高程，回车，输入右端的设计高程，回车，再选下一条横断面线，以此类推，输入完毕后退出；第六步、点击工程应用生成里程文件由纵断面线生成生成，按提示选纵断面线即弹出生成里程文件对话框。

第一栏应选第一步展点时的高程数据文件（格式.dat），第二栏应输入并保存生成的里程文件名（格式.hdm）,第三栏应输入并保存相对应的坐标数据文件名（格式.dat）。

最后输入横断面线插值间距和起始里程后，点确定，这时图中纵断面线与横断面线交点上会标出中桩里程及高程。

第七步、点击工程应用断面法土方计算场地断面，弹出断面设计参数对话框，在选择里程文件栏下打开上步中第二栏所保存的文件，在横断面设计文件栏下打开上步中第三栏所保存的文件，再输入坡度、纵横向比例、行列间距等项，最后点确定，再次弹出绘制纵断面对话框，输入所绘位置和比例后点确定，这时纵断面图就绘制在你给定的位置上。

按提示，在屏幕上指定横断面图绘制的起始位置就会绘出所有的横断面图和挖填面积。

南方c a s s断面法计算土方量详细步骤及文件格式
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。

可在工程应用-断面法土方计算-道路设计参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt格式。

4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对话框，加载保存的里程文件和横断面设计文件。

5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算（EXCLE）,框选所有横断面得填挖土石方表。

CASS断面法计算土方量方法第一步：生成里程文件。

一般选择由纵断面生成，在生成前需要先用复合线划出道路的纵断面线（也就是用复合线把断面的中桩连起来）。

用鼠标点取“工程应用\生成里程文件\由纵断面生成”。

屏幕上弹出“输入断面里程数据文件名”的对话框，来选择断面里程数据文件。

这个文件将保存要生成的里程数据。

屏幕上弹出“输入坐标数据文件名”的对话框，来选择坐标数据文件。

这个文件是原始坐标数据文件，将用来生成里程数据。

屏幕提示：请选取纵断面线：用鼠标点取所绘的那条纵断面线屏幕提示：输入横断面间距：（米）<20.0>输入每两个横断面的间距。

断面间距默认值为20米。

可根据不同的地形条件选择，如果精度要求高可按（1至5）米任选。

屏幕提示：输入横断面线上点距：（米）<5.0>输入横断面上取样点的间距。

默认值为5米。

此值越小，单位长度的横断面线上取样次数越多，如果外业数据合理，这将导致生成的里程文件准确度增加。

但是，如果外业数据不足，单纯减小采样间距是没有实际意义的，只会增加里程文件的大小。

屏幕提示：输入带状区域的宽度：（米）<40.0>输入每个横断面的长度。

注意：每个横断面都被纵断面平分成两部分，左右相等均为给定值的一半。

系统自动根据上面几步给定的参数在图上绘出所有横断面线，同时生成每个横断面的里程数据，写入里程文件。

通常，用这种方法生成的里程文件都需要对断面重新进行编辑修改，以满足实际需要。

第二步：选择土方计算类型。

用鼠标点取“工程应用\断面法土方计算\道路断面”。

点击后弹出对话框，道路断面的初始参数都可以在这个对话框中进行设置的。

第三步：在上述对话框中给定计算参数。

选择里程文件：点击确定左边的按钮（上面有三点的），出现“选择里程文件名”的对话框。

选定第一步生成的里程文件。

把实际设计参数填入各相应的位置。

注意：单位均米。

点“确定”按钮后，屏幕提示：横向比例为1：<500>输入绘制断面图的横向比例纵向比例为1：<100>输入绘制断面图的纵向比例请输入隔多少里程绘一个标尺（米）<直接回车只在两侧绘标尺>系统根据上步给定的比例尺，在图上绘出道路的纵断面，然后提示：指定横断面图起始位置：指定土石方计算表左上角位置：至此，图上已绘出道路的纵断面图及每一个横断面图，并将土石方计算表绘制在指定的位置。

cass道路断面法土方计算详细操作
Cass道路断面法土方计算是一种计算道路设计中土方量的方法。

下面是详细操作方法：
1. 收集道路设计所需的数据，包括设计道路的线型、宽度、纵坡、横坡等信息。

2. 根据设计道路的线型和宽度，确定设计道路的横截面。

3. 将设计道路的横截面分成一系列横向分块，以方便土方计算。

4. 在每个横向分块中，根据设计道路的纵坡和横坡，计算出设计高程。

5. 根据设计高程，确定设计道路的填方和挖方区域。

6. 对于填方区域，计算填方体积。

7. 对于挖方区域，计算挖方体积。

8. 将填方和挖方体积累加得到总土方量。

9. 确定土方的单位重量，并由此计算出土方重量。

10. 根据土方量和土方重量，计算出设计道路的土方成本。

以上就是Cass道路断面法土方计算的详细操作方法，需要注
意的是，在实际操作过程中，可能需要对一些复杂情况进行适当调整和修正。

南方cass实用操作指南2—道路设计断面土石方计算
1.展开高程点，编辑道路中心线，新建生成道路里程文件
2.工程应用，断面法土方计算，道路设计参数文件，输入参数，另存为道路设计参数文件。

确定设计道路的横断面相关参数，横断面设计文件格式为“断面序号，H=中桩设计高程，ZI=1:左坡度，YI=1:右坡度,ZW=左宽,YW=右宽，A=横坡率，ZC=左超高，YC=右超高，ZTG=左单坡限高,YTG=右单坡限高,ZWH=左坡间宽,YWH=右坡间宽,ZI2=1:左二级坡度,YI2=1:右二级坡度,ZSL=左碎落台宽,YSL=右碎落台宽,ZWG=左边沟上宽,YWG=右边沟上宽,ZDG=左边沟下宽,YDG=右边沟下宽,ZHG=左边沟高,YHG=右边沟高,END（下一行）”注意：以END作为结束标志。

3断面法土方计算，道路断面，导入上述里程文件和道路参数文件
3.得到设计断面
4.编辑设计断面为符合现场实际的场地断面，修改参数
5.断面法土方计算，图面土方计算，全选断面图，点击空白界面
6.断面法土方计算，图面土方计算（Excel），点击空白界面导出为数据。

南方Cass断面法计算土方量详细步骤及文件格式引言南方Cass断面法是针对土方工程中土方量计算而进行的专业分析方法。

该方法通过对单个路段内路基横截面进行剖面分析，结合土方开挖法、回填法和计算面积法，计算出路基段土方量的方法。

本文将详细介绍南方Cass断面法计算土方量的步骤与文件格式。

南方Cass断面法土方量计算步骤1.路线与断面数据准备在进行南方Cass断面法计算处理前，需要提供路线和断面相关数据信息。

路线信息通常由路线中心线坐标点信息，道路桩号范围等构成；断面信息通常由设计断面、实测断面或者路基图等信息组成。

数据准备需要将路线和断面信息数字化，导入Cass软件中进行处理。

2.数字化断面为将断面进行数字化处理，需要使用Cass软件中的“绘图”命令。

在断面绘图界面中，用直线、圆弧和曲线等图元绘出断面的实线部分和标记点。

标记点通常是变化的地面高程点，可以确定断面的最低点和边缘边坡的转折点。

3.剖面标高在数字化断面后，需要为断面进行剖面标高。

在Cass软件中，可以用“剖面”命令为数字化的断面添加标高值。

4.土方开挖回填分析进行土方量计算前，需要先进行土方开挖、回填的分析。

在Cass软件中，有专门的土方开挖、回填计算命令，通过给定土方开挖深度、回填高度和边坡参数等信息进行计算求解。

5.计算土方量在进行了土方开挖、回填计算后，可以进行土方量的计算。

Cass软件中，有专门的计算面积命令可以用于计算数字化断面的面积。

将断面的开挖面积、回填面积和边坡面积加和即可得到该断面的土方量。

6.批量处理数据针对不同断面进行土方量计算处理后，需要进行数据批量处理。

将不同断面的计算结果汇总到一个文件中，方便后续进行数据统计和分析。

南方Cass断面法计算土方量文件格式为方便进行数据批量处理和数据统计，需要将不同断面的计算结果汇总到一个文件中。

一般情况下，该文件格式可以为Excel表格文件或者CSV文件。

在该文件中，应包含路线信息、断面编码、断面长度、断面土方量等相关信息。

一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat（路径：\Program Fil es\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。

基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开d gx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。

（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。

（4）【等高线】菜单--【删三角网】。

四、道路断面设计阶段工作：1.设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。

如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。

基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。

弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。

一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Prog ram Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。

基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。

（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。

（4）【等高线】菜单--【删三角网】。

四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。

如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。

基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。

弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
