第22章回热抽汽系统22.1回热抽汽系统概述回热抽汽系统分为低压加热系统、除氧器、高压加热系统。
22.1.1低压加热系统采用四级加热,设#5、#6、#7低压加热器和一台轴封加热器, #5、#6、#7 号低加采用小旁路。
当加热器需要切除时,凝结水可经旁路运行。
22.1.2五至七级抽汽分别向三台低压加热器供汽。
为防止汽轮机超速和进水,除第七级抽汽管道外,其余抽汽管道上均设有气动止回阀和电动隔离阀。
前者作为防止汽轮机超速的一级保护,同时也作为防止汽轮机进水的辅助保护措施;后者是作为防止汽轮机进水的隔离措施。
22.1.3低压加热器疏水采用逐级串联疏水方式,最后一级疏水至凝汽器壳体两侧的疏水扩容器。
每台低加均设有单独的事故疏水管道,分别接至凝汽器壳体两侧的疏水扩容器。
在事故疏水管道上均设有事故疏水调节阀。
22.1.4低加水侧、汽侧均设有放气管道。
汽侧还设有停机期间充氮保护管道。
低压加热器连续运行排汽至凝汽器,在低加连续排汽口内,设有内置式节流孔板,以控制低加排汽量。
22.1.5除氧器型式是卧式无头喷雾式除氧器。
其主要部件由壳体、恒速喷嘴、加热蒸汽管、挡板、蒸汽平衡管、排氧口、出水管及安全门、测量装置、人孔等组成。
在正常水位时,除氧器的储水量能维持BMCR工况运行5~10分钟。

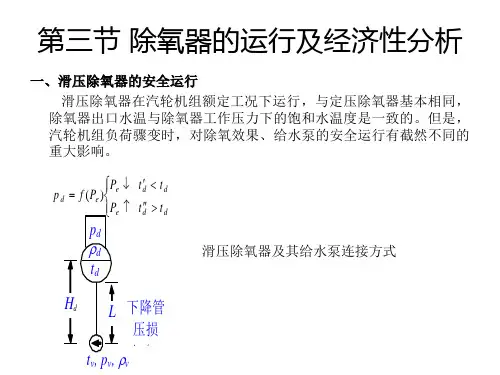

22.1.6除氧器采用定-滑-定复合运行方式,设有两路汽源:本机四段抽汽和辅汽。
在四抽管路上只设防止汽轮机进水的截止阀和逆止门,不设调节阀,实现滑压运行。
而辅汽供汽管路上设压力调节阀,用于除氧器定压运行时的压力调节。
22.1.7设三台高压加热器,#1、#2、#3 高压加热器由一、二、三级抽汽供汽,为防止汽轮机超速和进水,抽汽管道上均设有气动止回阀和电动隔离阀。
前者作为防止汽轮机超速的一级保护,同时也作为防止汽轮机进水的辅助保护措施;后者是作为防止汽轮机进水的隔离措施。
三台高加设置一个大旁路。
22.1.8高压加热器正常疏水采用逐级串联疏水方式,最后一级高加疏水至除氧器,每台高加还单独设有至凝汽器B疏水扩容器的事故疏水管路。
回热抽汽系统回热抽汽系统指与汽轮机回热抽汽有关的管道及设备。
汽轮机采用回热循环的主要目的是提高工质在锅炉内吸热过程的平均温度以提高机组的热经济性。
本机组具有八级非调整抽汽。
一段抽汽从高压缸的一段抽汽口抽汽至#1高加;二段抽汽从再热蒸汽冷段引出,为#2高加供汽;三段抽汽从中压缸三段抽汽口抽出,供给#3高加;四段抽汽从中压缸四段抽汽口至抽汽总管,然后再由总管上引出三路,分别供给除氧器、两台给水泵驱动汽轮机和辅助蒸汽系统;五、六、七、八段抽汽分别供汽至四台低压加热器。
除回热抽汽及给水泵汽轮机用汽外,机组能供给厂用蒸汽量: 低温再热蒸汽抽汽量暂按20t/h,四级抽汽量暂按50t/h,五级抽汽量暂按30t/h,此工况下汽轮机能带额定负荷(600MW)。
汽轮机在带额定负荷(600MW)、平均背压0.0049MPa(a)时,单抽冷段最大值115t/h、单抽四段最大值170t/h、单抽五段最大值70t/h、抽四段和五段最大值分别为110t/h和70t/h。
一、系统的保护措施汽轮机各段抽汽管道将汽机与各级加热器或除氧器相连。
当汽轮机突降负荷或甩负荷时,蒸汽压力急剧降低,这些加热器和除氧器内的饱和水将闪蒸成蒸汽,与各抽汽管道内滞留的蒸汽一同返回汽机。
这些返回汽机的蒸汽可能在汽轮机内继续做功而造成汽机超速。
另外,加热器管束破裂,管子与管板或联箱连接处泄漏,以及加热器疏水不畅造成水位过高等情况,都会使水倒入汽轮机,发生事故。
因此回热抽汽系统必须满足汽轮机超速保护、汽轮机进水保护和除氧器水箱及加热器水位过高的要求。
为防止汽机超速,除了最后两级抽汽管道外,其余的抽汽管上均装设气动控制逆止阀和电动隔离阀。
四级抽汽管道上靠近汽轮机处装设一个电动隔离阀和两个气动控制逆止阀。
由于除氧器水箱热容量大,一旦汽机甩负荷或除氧器满水事故时,防止汽水倒流入抽汽管道再灌入汽轮机。
其它凡是从抽汽系统接出的管道去加热设备都装有逆止阀。
抽汽逆止阀尽可能靠近汽轮机的抽汽口安装,以便当汽轮机跳闸时,可以降低抽汽系统能量的贮存,为防汽机超速保护。

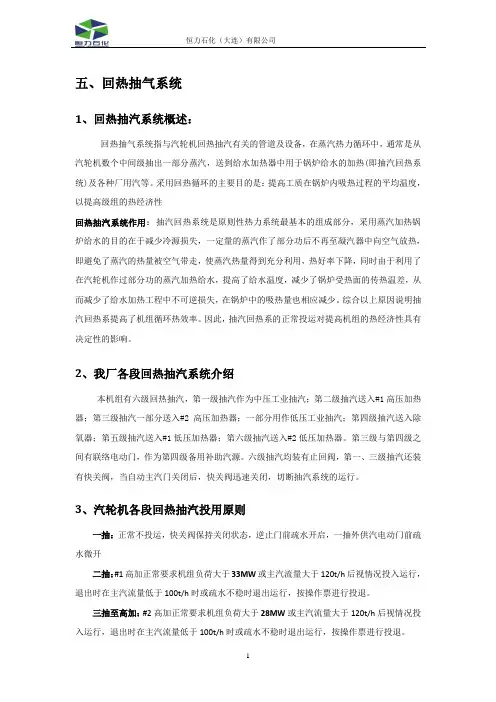

五、回热抽气系统1、回热抽汽系统概述:回热抽气系统指与汽轮机回热抽汽有关的管道及设备,在蒸汽热力循环中,通常是从汽轮机数个中间级抽出一部分蒸汽,送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。
采用回热循环的主要目的是:提高工质在锅炉内吸热过程的平均温度,以提高级组的热经济性回热抽汽系统作用:抽汽回热系统是原则性热力系统最基本的组成部分,采用蒸汽加热锅炉给水的目的在于减少冷源损失,一定量的蒸汽作了部分功后不再至凝汽器中向空气放热,即避免了蒸汽的热量被空气带走,使蒸汽热量得到充分利用,热好率下降,同时由于利用了在汽轮机作过部分功的蒸汽加热给水,提高了给水温度,减少了锅炉受热面的传热温差,从而减少了给水加热工程中不可逆损失,在锅炉中的吸热量也相应减少。
综合以上原因说明抽汽回热系提高了机组循环热效率。
因此,抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。
2、我厂各段回热抽汽系统介绍本机组有六级回热抽汽,第一级抽汽作为中压工业抽汽;第二级抽汽送入#1高压加热器;第三级抽汽一部分送入#2高压加热器;一部分用作低压工业抽汽;第四级抽汽送入除氧器;第五级抽汽送入#1低压加热器;第六级抽汽送入#2低压加热器。
第三级与第四级之间有联络电动门,作为第四级备用补助汽源。
六级抽汽均装有止回阀,第一、三级抽汽还装有快关阀,当自动主汽门关闭后,快关阀迅速关闭,切断抽汽系统的运行。
3、汽轮机各段回热抽汽投用原则一抽:正常不投运,快关阀保持关闭状态,逆止门前疏水开启,一抽外供汽电动门前疏水微开二抽:#1高加正常要求机组负荷大于33MW或主汽流量大于120t/h后视情况投入运行,退出时在主汽流量低于100t/h时或疏水不稳时退出运行,按操作票进行投退。
三抽至高加:#2高加正常要求机组负荷大于28MW或主汽流量大于120t/h后视情况投入运行,退出时在主汽流量低于100t/h时或疏水不稳时退出运行,按操作票进行投退。
