【VIP专享】抽气回热系统五六段抽气

课程设计报告( 2012-- 2013 年度第 1 学期)名称：过程参数检测及仪表课程设计题目：抽气回热系统的五，六段院系：控制与计算机工程班级：测控1001班学号：1101160119学生姓名：王亚为指导教师：邱天设计天数：一天半成绩：日期：2013 年 6 月27 日一、课程设计的目的与要求本课程设计为检测技术与仪器、自动化专业《过程参数检测及仪表》专业课的综合实践环节。

通过本课程设计，使学生加深对抽气回热系统基本概念的理解，以及掌握一定关于抽气回热系统创新与改进的基本能力。

二、设计正文抽气回热系统的五六段抽气回热1.抽气回热系统的现代背景2. 简述系统的工作原理3.介绍设备及参数4.画出热工检测图5.列出仪表设备清册具体解答过程1.抽气回热系统的背景抽气回热系统指与汽轮机回热抽汽有关的管道及设备，在蒸汽热力循环中，通常是从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热（即抽汽回热系统）及各种厂用汽等。

抽汽回热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热好率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热工程中不可逆损失，在锅炉中的吸热量也相应减少提高工质在锅炉内吸热过程的平均温度。

综合以上原因说明，抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。

2.简介系统的基本工作原理如图所示，在汽轮机高中低压气缸做完功的蒸汽凝结为水进入凝汽器，然后凝结水从凝汽器出来，经过凝结水泵进入加热器进行在加热，分别通过#8#7#6#5#4#3#2#1加热器再次进入锅炉进行循环利用，而在加热器中，抽气道在高中低压气缸之上进行开孔取气，高温的蒸汽进入加热器中对流过的凝结水进行加热，高温蒸汽遇冷凝结形成的疏水，回流于凝汽器中变为凝结水，再次进行循环，进而达到减少工质损失，减少热损失，提高经济性的目的。

第22章回热抽汽系统22.1回热抽汽系统概述回热抽汽系统分为低压加热系统、除氧器、高压加热系统。

22.1.1低压加热系统采用四级加热，设#5、#6、#7低压加热器和一台轴封加热器， #5、#6、#7 号低加采用小旁路。

当加热器需要切除时，凝结水可经旁路运行。

22.1.2五至七级抽汽分别向三台低压加热器供汽。

为防止汽轮机超速和进水，除第七级抽汽管道外，其余抽汽管道上均设有气动止回阀和电动隔离阀。

前者作为防止汽轮机超速的一级保护，同时也作为防止汽轮机进水的辅助保护措施；后者是作为防止汽轮机进水的隔离措施。

22.1.3低压加热器疏水采用逐级串联疏水方式，最后一级疏水至凝汽器壳体两侧的疏水扩容器。

每台低加均设有单独的事故疏水管道，分别接至凝汽器壳体两侧的疏水扩容器。

在事故疏水管道上均设有事故疏水调节阀。

22.1.4低加水侧、汽侧均设有放气管道。

汽侧还设有停机期间充氮保护管道。

低压加热器连续运行排汽至凝汽器，在低加连续排汽口内，设有内置式节流孔板，以控制低加排汽量。

22.1.5除氧器型式是卧式无头喷雾式除氧器。

其主要部件由壳体、恒速喷嘴、加热蒸汽管、挡板、蒸汽平衡管、排氧口、出水管及安全门、测量装置、人孔等组成。

在正常水位时，除氧器的储水量能维持BMCR工况运行5～10分钟。

22.1.6除氧器采用定-滑-定复合运行方式，设有两路汽源：本机四段抽汽和辅汽。

在四抽管路上只设防止汽轮机进水的截止阀和逆止门，不设调节阀，实现滑压运行。

而辅汽供汽管路上设压力调节阀，用于除氧器定压运行时的压力调节。

22.1.7设三台高压加热器，#1、#2、#3 高压加热器由一、二、三级抽汽供汽，为防止汽轮机超速和进水，抽汽管道上均设有气动止回阀和电动隔离阀。

前者作为防止汽轮机超速的一级保护，同时也作为防止汽轮机进水的辅助保护措施；后者是作为防止汽轮机进水的隔离措施。

三台高加设置一个大旁路。

22.1.8高压加热器正常疏水采用逐级串联疏水方式，最后一级高加疏水至除氧器，每台高加还单独设有至凝汽器B疏水扩容器的事故疏水管路。

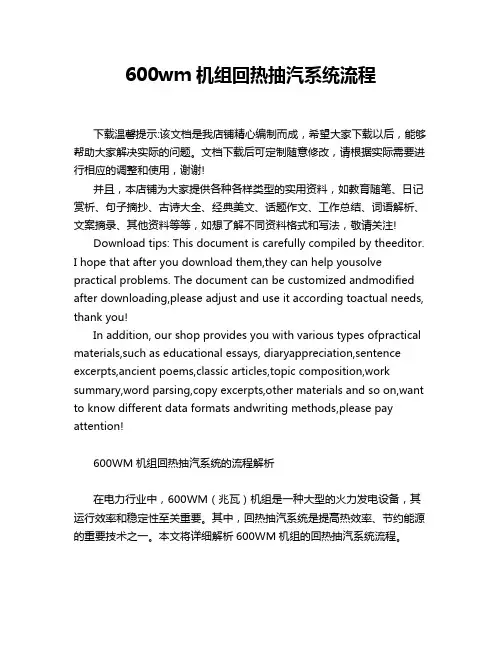

600wm机组回热抽汽系统流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!600WM机组回热抽汽系统的流程解析在电力行业中，600WM（兆瓦）机组是一种大型的火力发电设备，其运行效率和稳定性至关重要。

抽气回热系统课程设计一、教学目标本课程的教学目标是使学生掌握抽气回热系统的基本原理、组成及工作过程，培养学生分析和解决实际问题的能力。

具体目标如下：1.知识目标：（1）了解抽气回热系统的定义、作用和分类；（2）掌握抽气回热系统的主要组成部分及其功能；（3）理解抽气回热系统的工作原理和运行过程；（4）熟悉抽气回热系统的性能参数和选用方法。

2.技能目标：（1）能够分析抽气回热系统的工作状况，判断系统故障；（2）具备设计简单抽气回热系统的能力；（3）能够运用所学知识对抽气回热系统进行优化改造。

3.情感态度价值观目标：（1）培养学生对抽气回热系统的兴趣，提高学生学习的积极性；（2）培养学生热爱专业、敬业精神，树立正确的职业观念；（3）培养学生团队协作、沟通交流的能力，增强团队意识。

二、教学内容本课程的教学内容主要包括以下几个部分：1.抽气回热系统的定义、作用和分类；2.抽气回热系统的主要组成部分及其功能；3.抽气回热系统的工作原理和运行过程；4.抽气回热系统的性能参数和选用方法；5.抽气回热系统的维护保养和故障处理；6.抽气回热系统的设计和优化。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行授课，包括：1.讲授法：通过讲解抽气回热系统的基本概念、原理和特点，使学生掌握相关知识；2.案例分析法：分析实际案例，使学生了解抽气回热系统在工程中的应用；3.实验法：学生进行实验，使学生亲身体验抽气回热系统的工作过程，提高学生的实践能力；4.小组讨论法：分组讨论问题，培养学生的团队协作能力和解决问题的能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识；2.参考书：提供相关领域的参考书籍，拓宽学生的知识视野；3.多媒体资料：制作课件、动画等多媒体资料，直观展示抽气回热系统的工作原理；4.实验设备：准备实验器材，为学生提供实践操作的机会。

汽机抽汽回热系统1、概述：回热抽气系统指与汽轮机回热抽汽有关的管道及设备，在蒸汽热力循环中，通常是从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。

采用回热循环的主要目的是：提高工质在锅炉内吸热过程的平均温度，以提高级组的热经济性。

2、抽汽回热系统作用：抽汽回热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热好率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热工程中不可逆损失，在锅炉中的吸热量也相应减少。

综合以上原因说明抽汽回热系提高了机组循环热效率。

因此，抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。

3、影响抽汽回热系统经济型地主要参数：影响给水回热加热经济性的主要参数为回热加热分配、相应的最佳给水温度和回热级数，三者紧密联系，互有影响。

在求解最佳回热分配的计算分析中，以Z级理想回热循环的循环效率最大值求其最佳回热分配，(所谓理想回热循环，即假定为混合式加热器，端差为零，不计新蒸汽，抽汽压损和泵功、忽略散热损失)求得理想回热循环的最佳回热分配通式后，根据忽略一些次要因素，进一步简化，即可获得其它近似的最佳回热分配通式。

如“焓降分配法”，这种分配方法是将每一级加热器的焓升取作等于前一级至本级的蒸汽在汽轮机中的焓降;又如“平均分配法”，这种回热分配方法的原则是每一级加热器的焓升相等;其他还有“等焓降分配法”等。

可见给水回热总加热量在各级中的分配是在一定的给水温度和一定级数的条件下，使循环热效率最高为原则，由此对应的各级抽汽回热参数，即为最有利分配的参数。

4、提高系统循环热效率的措施：将给水加热到多少温度，才能使循环热效率达到最高值?以单级抽汽回热为例，回热时给水温度从汽轮机排汽压力下的饱和温度开始逐渐增加，热效率也逐渐增加，热效率达最大值时的给水温度称为最佳给水温度，再提高给水加热温度时，热效率反会减小，热经济性就降低。

汽机抽汽回热系统1、概述：回热抽气系统指与汽轮机回热抽汽有关的管道及设备，在蒸汽热力循环中，通常是从汽轮机数个中间级抽出一部分蒸汽，送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。

采用回热循环的主要目的是：提高工质在锅炉内吸热过程的平均温度，以提高级组的热经济性。

2、抽汽回热系统作用：抽汽回热系统是原则性热力系统最基本的组成部分，采用蒸汽加热锅炉给水的目的在于减少冷源损失，一定量的蒸汽作了部分功后不再至凝汽器中向空气放热，即避免了蒸汽的热量被空气带走，使蒸汽热量得到充分利用，热好率下降，同时由于利用了在汽轮机作过部分功的蒸汽加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热工程中不可逆损失，在锅炉中的吸热量也相应减少。

综合以上原因说明抽汽回热系提高了机组循环热效率。

因此，抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。

3、影响抽汽回热系统经济型地主要参数：影响给水回热加热经济性的主要参数为回热加热分配、相应的最佳给水温度和回热级数，三者紧密联系，互有影响。

在求解最佳回热分配的计算分析中，以Z级理想回热循环的循环效率最大值求其最佳回热分配，(所谓理想回热循环，即假定为混合式加热器，端差为零，不计新蒸汽，抽汽压损和泵功、忽略散热损失)求得理想回热循环的最佳回热分配通式后，根据忽略一些次要因素，进一步简化，即可获得其它近似的最佳回热分配通式。

如“焓降分配法”，这种分配方法是将每一级加热器的焓升取作等于前一级至本级的蒸汽在汽轮机中的焓降;又如“平均分配法”，这种回热分配方法的原则是每一级加热器的焓升相等;其他还有“等焓降分配法”等。

可见给水回热总加热量在各级中的分配是在一定的给水温度和一定级数的条件下，使循环热效率最高为原则，由此对应的各级抽汽回热参数，即为最有利分配的参数。

4、提高系统循环热效率的措施：将给水加热到多少温度，才能使循环热效率达到最高值?以单级抽汽回热为例，回热时给水温度从汽轮机排汽压力下的饱和温度开始逐渐增加，热效率也逐渐增加，热效率达最大值时的给水温度称为最佳给水温度，再提高给水加热温度时，热效率反会减小，热经济性就降低。
