钳工实习-锤子和钳子(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--钳工实习内容一制作锤头实习件名称材料材料来源件数1锤头A3 28mm×110ｍｍ（备料）1.实习要求1）掌握锉圆弧面的方法，达到连接圆滑，位置及尺寸正确。
2）熟练掌握推钳技能，达到纹理齐正，表面光洁。
3）正确使用刃磨工具，如划线等。
2.使用的刀具、量具和辅助工具钳工锉；手锯；划针；样冲；麻花钻；游标卡尺；千分尺等。
3.加工步骤1）根据图样要求落料。
2）按图样尺寸锉出18mm×18mm×100mm的长方体（留出适当加工余量）。
3）以长面为基准锉一端面，达到基本垂直，表面粗糙度Ra≤3.2μm。
4）以一长面及端面为基准，划出形体加工线（两面同时划出），按尺寸划出4-3×45°倒角加工线。
5）锉4-3×45°倒角达到要求。
先分别用粗、细锉倒角，再用异形锉细加工R3mm圆弧，然后用推锉法修整。
6）按划线用手锯按加工线去除扁嘴多余部分（注意留余量）。
7）用粗细平锉加工扁嘴斜面。
8）锉R3mm圆头，并保证工件总长100mm。
9）八角端部棱边倒角3×45°。
10）按图划出螺纹孔加工线及钻孔检查线，用样冲打好钻孔中心孔，并用φ9mm钻头钻孔。
11）按图样用φ10mm丝锥攻丝加工出M10的螺纹孔。
12）用砂布将各加工面打光，交件待验。
4.注意事项1）钻孔时，要求孔位置正确，孔径没有明显扩大，以免加工余量不足，影响腰孔的正确加工。
2）锉平面时，要控制好锉刀的横向移动，防止锉坏平面。
3）加工四角R3mm内圆时，横向锉要锉准、锉光，然后推光就容易，且圆弧夹角处也不易坍角。
钳工实习内容二制作钳子1）掌握圆弧面的加工方法，达到连接圆滑，位置及尺寸正确。
2）熟练掌握推锉技能，达到纹理齐正，表面光洁。
3）正确使用刃磨工具，如划线等。

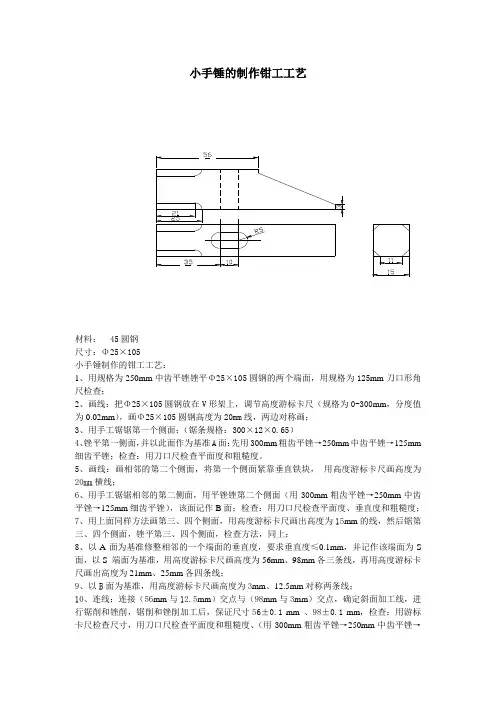

小手锤的制作钳工工艺材料： 45圆钢尺寸：Φ25×105小手锤制作的钳工工艺：1、用规格为250mm中齿平锉锉平Φ25×105圆钢的两个端面，用规格为125mm刀口形角尺检查；2、画线：把Φ25×105圆钢放在V形架上，调节高度游标卡尺（规格为0-300mm，分度值为0.02mm），画Φ25×105圆钢高度为20mm线，两边对称画；3、用手工锯锯第一个侧面；（锯条规格：300×12×0.65）4、锉平第一侧面，并以此面作为基准A面；先用300mm粗齿平锉→250mm中齿平锉→125mm 细齿平锉；检查：用刀口尺检查平面度和粗糙度。
5、画线：画相邻的第二个侧面，将第一个侧面紧靠垂直铁块，用高度游标卡尺画高度为20mm横线；6、用手工锯锯相邻的第二侧面，用平锉锉第二个侧面（用300mm粗齿平锉→250mm中齿平锉→125mm细齿平锉），该面记作B面；检查：用刀口尺检查平面度、垂直度和粗糙度；7、用上面同样方法画第三、四个侧面，用高度游标卡尺画出高度为15mm的线，然后锯第三、四个侧面，锉平第三、四个侧面，检查方法，同上；8、以A面为基准修整相邻的一个端面的垂直度，要求垂直度≤0.1mm，并记作该端面为S 面，以S 端面为基准，用高度游标卡尺画高度为56mm、98mm各三条线，再用高度游标卡尺画出高度为21mm、25mm各四条线；9、以B面为基准，用高度游标卡尺画高度为3mm、12.5mm对称两条线；10、连线：连接（56mm与12.5mm）交点与（98mm与3mm）交点，确定斜面加工线，进行锯削和锉削，锯削和锉削加工后，保证尺寸56±0.1 mm、98±0.1 mm，检查：用游标卡尺检查尺寸，用刀口尺检查平面度和粗糙度、（用300mm粗齿平锉→250mm中齿平锉→125mm细齿平锉），用刀口尺检查平面度和粗糙度；11、画倒角线：分别以四个侧面为基准，用高度游标卡尺画出高度为13 mm，对称画出八条线；12、用Ф6圆锉在21～25 mm之间，锉2 mm，再使用中齿平锉刀锉平至画线2mm处（工件夹持时应斜对角夹在台虎钳上）；13、用细平锉对四个倒角表面进行修整；14、以S端面为底面用高度游标卡尺画高度35 mm和45 mm的线，再画7.5 mm的中心线，相交于两点，用样冲打两个冲眼，用圆规画半径为5 mm的圆弧线；15、在台钻上先用Φ3的麻花钻预钻两个孔，然后再用Φ8麻花钻钻两个大孔；16、用圆锉将两个孔“融为一体”，先用Ф6圆锉，再用8 mm方锉、细齿小平锉修整内孔，用Ф10检验棒检查内孔；17、检查各部分尺寸，检查倒角、去毛刺，处理表面，打磨光滑，完成小手锤的制作。
钳工实习手锤制作
作为钳工实习生，我有幸学习到了许多传统手工艺制作技巧，其中最有趣的就是手锤
制作了。
手锤是一种非常常见的工具，它可以用于铆钉、打洞、钉子和用于各种其他金属工作。
在制作过程中，我们将用到许多钳工工具和机器，比如钳子、切割机、旋转机和铣床等。
首先，我们需要准备材料。
手锤的头部通常由钢铁、铜或铝制成。
在这个项目中，我
们选择了钢制的头部，因为它比其他材料更硬、更结实，可以更好地持久耐用。
对于头部
的大小和形状，我们可以根据自己的需要和喜好进行调整。
然后，我们将进行头部的切割和成型。
在这一步骤中，我们将用到切割机和旋转机来
制作头部的基本形状和外形。
在这一步骤中，需要注意安全，请佩戴眼罩和手套以防止进
入眼睛和手部受伤。
接下来，我们需要将头部连接到手柄上。
我们可以使用焊接技术或者机械加工来连接
两部分。
在这个项目中，我们选择了使用机械加工来解决这个问题。
我们使用铣床来制作
一个精确的插口，以便我们将头部插入手柄中。
最后，我们可以进行一些磨光和加工工作，使头部和手柄更加光滑和更易于使用。
在
这个过程中，我们可以使用砂纸或者铣床来保持表面的平整和光滑。
完成了所有工作之后，我们可以自豪地拿起我们制作的手锤，它将成为我们在工作中
的好伙伴。
在这个过程中，我学会了如何使用钳工工具和机器，并且培养出了创造性思维
和耐心等优秀品质，这些都是在未来工作中非常有用的技能。
