下载文档原格式
YBB00092002-2015口服液体药用高密度聚乙烯瓶Koufuyeti Yaoyong Gaomidujuyixi PingHDPE Bottles for Oral Liquid Preparation本标准适用于以高密度聚乙烯（HDPE）为主要原料，采用注吹成型工艺生产的口服液体制剂用塑料瓶。
【外观】取本品适量，在自然光线明亮处，正视目测。
应具有均匀一致的色泽，不得有明显色差。
瓶的表面应光洁、平整，不得有变形和明显的擦痕。
不得有砂眼、油污、气泡。
瓶口应平整、光滑。
【鉴别】（1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004-2015）第四法测定，应与对照图谱基本一致。
（2）密度取本品2g，加水100mL，回流2小时，放冷，80℃干燥2小时后，照密度测定法（YBB00132003-2015）测定，本品的密度应为0.935~0.965g/cm3。
【密封性】（1）取本品适量，用测力扳手（扭矩见表1）将瓶与盖旋紧，瓶口与瓶盖应配合适宜，不得滑牙。
（2）取本品适量，分别在瓶内装入适量玻璃珠，旋紧瓶盖（带有螺旋盖的试瓶，用测力扳手将瓶与盖旋紧，扭矩见表1），置于带抽气装置的容器中，用水浸没，抽真空至真空度为27KPa，维持2分钟，瓶内均不得有进水或冒泡现象。
表1 瓶与盖的扭力【抗跌性】取本品适量，加入水溶液至标示容量，从规定高度（表2）自然跌落至水平刚性光滑表面，应不得破裂。
表2 跌落高度【水蒸气透过量】取本品适量，照水蒸气透过量测定法（YBB00092003-2015）第三法（1）在温度20±2℃，相对湿度65±5%的条件下，放置14天，重量损失不得过0.2%。
【炽灼残渣】取本品2.0g，依法检查（中国药典2015年版通则0841），遗留残渣不得过0.1%（含遮光剂的瓶遗留残渣不得过3.0%）。
【溶出物试验】供试液的制备：分别取本品平整部分内表面积600cm2（分割成长5cm，宽0.3cm的小片）三份，分置具塞锥形瓶中，加水适量，振摇洗涤小片，弃去水，重复操作一次。

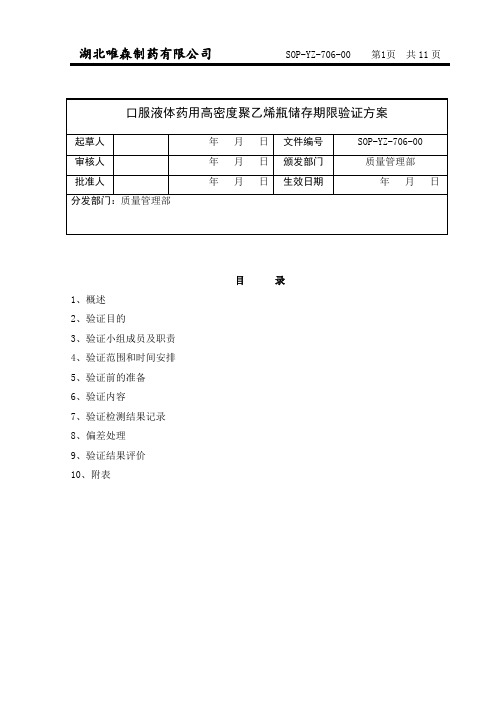

目录1、概述2、验证目的3、验证小组成员及职责4、验证范围和时间安排5、验证前的准备6、验证内容7、验证检测结果记录8、偏差处理9、验证结果评价10、附表我公司产品右旋布洛芬口服混悬液及对乙酰氨基酚口服溶液所用口服液体药用高密度聚乙烯瓶是以高密度聚乙烯为主要原料，采用注吹成型工艺生产而成，质量符合国家药品监督管理局国家药品包装容器（材料）标准YBB00092002规定。
质量管理部定期对该物料供应商“武汉环岛塑胶包装有限公司”进行审计，并进行了现场审计，该产品从投料生产至内包装完成均在洁净厂房内完成，内包装采用洁净的聚乙烯塑料袋密封。
按质量标准的要求储存于干燥清洁的环境中。
我公司物资管理部严格按计划采购物料，所购置口服液体药用高密度聚乙烯瓶存放于干燥通风的库房内，不具备微生物生长的条件，且存放时间均未超过12个月，使用该塑料瓶的产品药物相容性试验结果符合规定，批批产品均全检合格，每年进行的持续稳定性考察各项考察项目结果亦符合规定，为将微生物污染的风险降低，确保公司产品的质量，公司决定对口服液体药用高密度聚乙烯瓶的储存期进行验证，初步定为12个月，在该考察时间点合格后仍进行后续15个月、18个月的考察，以确保12个月储存期限数据的可靠性。
2.验证目的：通过本验证来确定我公司所用口服液体药用高密度聚乙烯瓶的储存期限。
从源头保证产品的质量，从而保障人民用药的安全有效。
3.验证小组成员及职责：验证范围：口服液体药用高密度聚乙烯瓶储存期限的相关验证活动。
时间安排：验证小组计划于年月日至年月日按验证方案进行验证。
5.验证前的准备5.1文件5.2人员培训人员培训签到及培训结果见附表1。
5.3设备、仪器、仪表确认6.验证内容6.1验证方法：经统计截止目前我公司库存的所有批次口服液体药用高密度聚乙烯瓶储存时间接近6个月，先对我公司库存的所有批次的口服液体药用高密度聚乙烯瓶再次进行微生物限度检测，经检验合格后方可使用，将检验结果作为6个月的考察数据，并抽取3批不同规格的口服液体药用高密度聚乙烯瓶作为储存期限验证的考察对象，继续进行第9个月、12个月、15个月、18个月的考察，以确定12个月储存期限数据的可靠性。

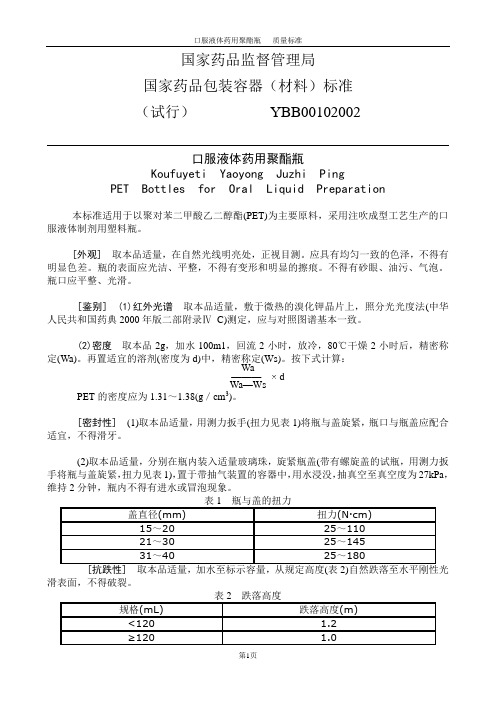

国家药品监督管理局国家药品包装容器（材料）标准（试行）YBB00102002口服液体药用聚酯瓶Koufuyeti Yaoyong Juzhi PingPET Bottles for Oral Liquid Preparation本标准适用于以聚对苯二甲酸乙二醇酯(PET)为主要原料，采用注吹成型工艺生产的口服液体制剂用塑料瓶。
[外观] 取本品适量，在自然光线明亮处，正视目测。
应具有均匀一致的色泽，不得有明显色差。
瓶的表面应光洁、平整，不得有变形和明显的擦痕。
不得有砂眼、油污、气泡。
瓶口应平整、光滑。
[鉴别] (1)红外光谱取本品适量，敷于微热的溴化钾晶片上，照分光光度法(中华人民共和国药典2000年版二部附录ⅣC)测定，应与对照图谱基本一致。
(2)密度取本品2g，加水100m1，回流2小时，放冷，80℃干燥2小时后，精密称定(Wa)。
再置适宜的溶剂(密度为d)中，精密称定(Ws)。
按下式计算：Wa———× dWa—WsPET的密度应为1.31～1.38(g／cm3)。
[密封性] (1)取本品适量，用测力扳手(扭力见表1)将瓶与盖旋紧，瓶口与瓶盖应配合适宜，不得滑牙。
(2)取本品适量，分别在瓶内装入适量玻璃珠，旋紧瓶盖(带有螺旋盖的试瓶，用测力扳手将瓶与盖旋紧，扭力见表1)，置于带抽气装置的容器中，用水浸没，抽真空至真空度为27kPa，维持2分钟，瓶内不得有进水或冒泡现象。
滑表面，不得破裂。
[水蒸气渗透]取本品适量，在瓶中加入水至标示容量，旋紧瓶盖，精密称重。
在相对湿度65％±5％和温度20℃±2℃条件下，放置14天，取出后，再精密称重。
按下式计算，重量损失不得过0．2％。
W1—W2—————×100%W1—W0W1：试验前液体瓶及水溶液的重量(g)；W0：空液体瓶的重量(g)；W2：实验后液体瓶及水溶液的重量(g)。
[乙醛 ] 照气相色谱法(中华人民共和国药典2000年版二部附录V E)测定，不得过千万分之二。
口服固体药用高密度聚乙烯瓶 YBB00122002 国家药品监督管理局国家药品包装容器(材料)标准(试行)口服固体药用高密度聚乙烯瓶Koufuguti Yaoyong Gaomidujuyixi PingHDPE Bottles for Oral Solid Preparation本标准适用于以高密度聚乙烯(HDPE)为主要原料，采用注吹成型工艺生产的口服固体药用塑料瓶。
【外观】取本品适量，在自然光线明亮处，正视目测。
应具有均匀一致的色泽，不得有明显色差。
瓶的表面应光洁、平整，不得有变形和明显的擦痕。
不得有砂眼、油污、气泡。
瓶口应平整、光滑。
【鉴别】 (1)红外光谱取本品适量，敷于微热的溴化钾晶片上，照分光光度法(中华人民共和国药典2000年版二部附录?C)测定，应与对照图谱一致。
(2)密度取本品2g，加水100ml，回流2小时，放冷，80?干燥2小时后，精密称定(Wa)。
再置适宜的溶剂(密度为d)中，精密称定(Ws)。
按公式计算: Wa?d Wa-WbHDPE的密度应为0.935,0.965(g/cm3)。
【密封性】取本品适量，于每个瓶内装入适量玻璃球，旋紧瓶盖(带有螺旋盖的试瓶，用测力扳手将瓶与盖旋紧，扭力见表1)，置于带抽气装置的容器中，用水浸没，抽真空至真空度为27kPa，维持2分钟，瓶内不得有进水或冒泡现象。
表1 瓶与盖的扭力【振荡试验】取本品适量，于每个瓶内装入酸性水为标示剂，旋紧瓶盖(带有螺旋盖的试瓶用测力扳手将瓶与盖旋紧，扭力见表1)用溴酚蓝试纸(将滤纸浸入稀释5倍的溴酚蓝试液，浸透后取出干燥)紧包瓶的颈部，置振荡器(振荡频率为每分钟200?10次)振荡30分钟后，溴酚蓝试纸不得变色。
【水蒸气渗透】取本品适量，用绸布擦净每个试瓶，将瓶盖连续开、关30次后，在试瓶内加入干燥剂无水氯化钙(除去过4目筛的细粉，置110?干燥1小时):20ml或20ml以上的试瓶，加入干燥剂至距离瓶口13mm处;小于20ml的试瓶，加入的干燥剂量为容积的2/3，立即将盖盖紧。
YBB药包材标准YBB00012002 低密度聚乙烯输液瓶（试行）YBB00022002 聚丙烯输液瓶（试行）YBB00032002 钠钙玻璃输液瓶（试行）废止，新标准号YBB00032005YBB00042002 药用氯化丁基橡胶塞（试行）YBB00052002 药用溴化丁基橡胶塞（试行）YBB00062002 低密度聚乙烯药用滴眼剂瓶（试行）YBB00072002 聚丙烯药用滴眼剂瓶（试行）YBB00082002 口服液体药用聚丙烯瓶（试行）YBB00092002 口服液体药用高密度聚乙烯瓶（试行）YBB00102002 口服液体药用聚酯瓶（试行）YBB00112002 口服固体药用聚丙烯瓶（试行）YBB00122002 口服固体药用高密度聚乙烯瓶（试行）YBB00132002 药品包装用复合膜、袋通则（试行）YBB00142002 药品包装材料与药物相容性试验指导原则（试行）YBB00152002 药品包装用铝箔YBB00162002 铝质药用软膏管YBB00172002 聚酯/铝/聚乙烯药品包装用复合膜、袋YBB00182002 聚酯/低密度聚乙烯药品包装用复合膜、袋YBB00192002 双向拉伸聚丙烯/低密度聚乙烯药品包装用复合膜、袋YBB00202002 聚氯乙烯/聚乙烯/聚偏二氯乙烯固体药用复合硬片YBB00212002 聚氯乙烯固体药用硬片YBB00222002 聚氯乙烯/聚偏二氯乙烯固体药用复合硬片YBB00232002 聚氯乙烯/低密度聚乙烯固体药用复合硬片YBB00242002 聚酰胺/铝/聚氯乙烯冷冲压成型固体药用复合硬片YBB00252002 聚乙烯/铝/聚乙烯复合药用软膏管废止，新标准号YBB00252005YBB00262002 口服固体药用聚酯瓶YBB00272002 钠钙玻璃药瓶YBB00282002 低硼硅玻璃管制口服液体瓶YBB00292002 硼硅玻璃管制注射剂瓶废止，新标准号YBB00292005-1、YBB00292005-2 YBB00302002 低硼硅玻璃管制注射剂瓶YBB00312002 钠钙玻璃模制注射剂瓶YBB00322002 硼硅玻璃安瓿废止，新标准号YBB00322005-2YBB00332002 低硼硅玻璃安瓿YBB00342002 多层共挤输液用膜、袋通则YBB00012003 细胞毒性检查法YBB00022003 热原检查法YBB00032003 溶血检查法YBB00042003 急性全身毒性检查法YBB00052003 皮肤致敏检查法YBB00062003 皮内刺激检查法YBB00072003 原发性皮肤刺激检查法YBB00082003 气体透过量测定法YBB00092003 水蒸气透过量测定法YBB00102003 剥离强度测定法YBB00112003 拉伸性能测定法YBB00122003 热合强度测定法YBB00132003 密度测定法YBB00142003 氯乙烯单体测定法YBB00152003 偏二氯乙烯单体测定法YBB00162003 内应力测定法YBB00172003 耐内压力测定法YBB00182003 热冲击和热冲击强度测定法YBB00192003 垂直轴偏差测定法YBB00202003 平均线热膨胀系数的测定法YBB00212003 线热膨胀系数的测定法YBB00222003 砷、锑、铅浸出量的测定法YBB00232003 三氧化二硼测定法YBB00242003 121℃内表面耐水性测定法和分级YBB00262003 硼硅玻璃药用管废止，新标准号YBB00012005-1、YBB00012005-2 YBB00272003 低硼硅玻璃药用管YBB00282003 钠钙玻璃药用管YBB00292003 硼硅玻璃输液瓶废止，新标准号YBB00022005-2YBB00302003 低硼硅玻璃模制药瓶YBB00312003 硼硅玻璃模制注射剂瓶废止，新标准号YBB00062005-2YBB00322003 低硼硅玻璃模制注射剂瓶YBB00332003 钠钙玻璃管制注射剂瓶YBB00342003 药用玻璃成份分类及其试验方法YBB00352003 低硼硅玻璃管制药瓶YBB00362003 钠钙玻璃管制药瓶YBB00372003 抗生素瓶用铝塑组合盖YBB00382003 口服液瓶撕拉铝盖YBB00392003 外用液体药用高密度聚乙烯瓶YBB00402003 输液瓶用铝塑组合盖YBB00072003 原发性皮肤刺激检查法YBB00082003 气体透过量测定法YBB00092003 水蒸气透过量测定法YBB00102003 剥离强度测定法YBB00112003 拉伸性能测定法YBB00122003 热合强度测定法YBB00132003 密度测定法YBB00142003 氯乙烯单体测定法YBB00152003 偏二氯乙烯单体测定法YBB00162003 内应力测定法YBB00172003 耐内压力测定法YBB00182003 热冲击和热冲击强度测定法YBB00192003 垂直轴偏差测定法YBB00202003 平均线热膨胀系数的测定法YBB00212003 线热膨胀系数的测定法YBB00222003 砷、锑、铅浸出量的测定法YBB00232003 三氧化二硼测定法YBB00242003 121℃内表面耐水性测定法和分级YBB00262003 硼硅玻璃药用管YBB00272003 低硼硅玻璃药用管YBB00282003 钠钙玻璃药用管YBB00292003 硼硅玻璃输液瓶YBB00302003 低硼硅玻璃模制药瓶YBB00312003 硼硅玻璃模制注射剂瓶YBB00322003 低硼硅玻璃模制注射剂瓶YBB00332003 钠钙玻璃管制注射剂瓶YBB00342003 药用玻璃成份分类及其试验方法YBB00352003 低硼硅玻璃管制药瓶YBB00362003 钠钙玻璃管制药瓶YBB00372003 抗生素瓶用铝塑组合盖YBB00382003 口服液瓶撕拉铝盖YBB00392003 外用液体药用高密度聚乙烯瓶YBB00402003 输液瓶用铝塑组合盖YBB00012004 低硼硅玻璃输液瓶YBB00022004 硼硅玻璃管制口服液体瓶YBB00032004 钠钙玻璃管制口服液体瓶YBB00042004 硼硅玻璃管制药瓶YBB00052004 硼硅玻璃模制药瓶YBB00062004 预灌封注射器用硼硅玻璃针管YBB00072004 预灌封注射器用氯化丁基橡胶活塞YBB00082004 预灌封注射器用溴化丁基橡胶活塞YBB00092004 预灌封注射器用不锈钢注射针YBB00102004 预灌封注射器用聚异戊二烯橡胶针头护帽YBB00112004 预灌封注射器组合件(带注射针)YBB00122004 笔式注射器用硼硅玻璃珠YBB00132004 笔式注射器用硼硅玻璃套筒YBB00142004 笔式注射器用铝盖YBB00152004 笔式注射器用氯化丁基橡胶活塞和垫片YBB00162004 笔式注射器用溴化丁基橡胶活塞和垫片YBB00172004 口服固体药用低密度聚乙烯防潮组合瓶盖YBB00182004 铝/聚乙烯冷成型固体药用复合硬片YBB00192004 双向拉伸聚丙烯/真空镀铝流延聚丙烯药品包装用复合膜、袋YBB00202004 玻璃纸/铝/聚乙烯药品包装用复合膜、袋YBB00212004 药品包装用铝塑封口垫片通则YBB00222004 口服制剂用硅橡胶胶塞、垫片YBB00232004 药用合成聚异戊二烯垫片YBB00242004 塑料输液容器用聚丙烯组合盖YBB00252004 胶囊用明胶YBB00262004 包装材料红外光谱测定法YBB00272004 包装材料不溶性微粒测定法YBB00282004 乙醛测定法YBB00292004 加热伸缩率测定法YBB00302004 挥发性硫化物测定法YBB00312004 包装材料溶剂残留量测定法。

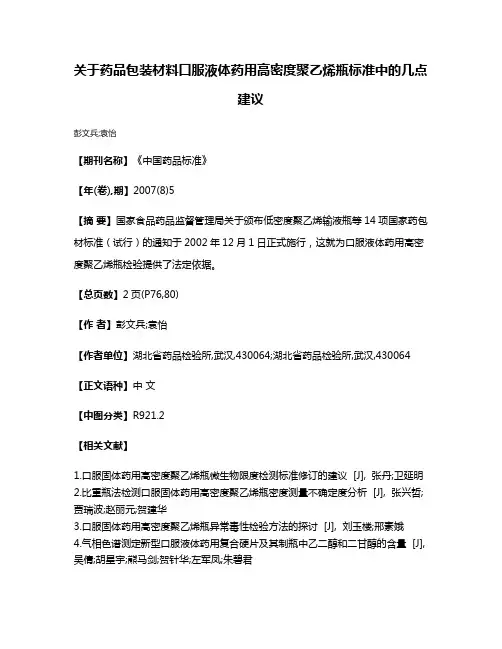

关于药品包装材料口服液体药用高密度聚乙烯瓶标准中的几点
建议
彭文兵;袁怡
【期刊名称】《中国药品标准》
【年(卷),期】2007(8)5
【摘要】国家食品药品监督管理局关于颁布低密度聚乙烯输液瓶等14项国家药包材标准（试行）的通知于2002年12月1日正式施行，这就为口服液体药用高密度聚乙烯瓶检验提供了法定依据。
【总页数】2页(P76,80)
【作者】彭文兵;袁怡
【作者单位】湖北省药品检验所,武汉,430064;湖北省药品检验所,武汉,430064【正文语种】中文
【中图分类】R921.2
【相关文献】
1.口服固体药用高密度聚乙烯瓶微生物限度检测标准修订的建议 [J], 张丹;卫延明
2.比重瓶法检测口服固体药用高密度聚乙烯瓶密度测量不确定度分析 [J], 张兴哲;贾瑞波;赵丽元;贺建华
3.口服固体药用高密度聚乙烯瓶异常毒性检验方法的探讨 [J], 刘玉楼;邢素娥
4.气相色谱测定新型口服液体药用复合硬片及其制瓶中乙二醇和二甘醇的含量 [J], 吴倩;胡星宇;熊马剑;贺针华;左军凤;朱碧君
5.气相色谱法测定新型口服液体药用复合硬片制瓶中12种残留溶剂 [J], 吴倩;左军凤;邹茄;饶艳春;朱碧君
因版权原因，仅展示原文概要，查看原文内容请购买。
YBB药包材标准（1～6辑）目录第一辑YBB00012002低密度聚乙烯输液瓶（试行）YBB00022002聚丙烯输液瓶（试行）YBB00032002钠钙玻璃输液瓶（试行）废止，新标准号YBB00032005YBB00042002药用氯化丁基橡胶塞（试行）YBB00052002药用溴化丁基橡胶塞（试行）YBB00062002低密度聚乙烯药用滴眼剂瓶（试行）YBB00072002聚丙烯药用滴眼剂瓶（试行）YBB00082002口服液体药用聚丙烯瓶（试行）YBB00092002口服液体药用高密度聚乙烯瓶（试行）YBB00102002口服液体药用聚酯瓶（试行）YBB00112002口服固体药用聚丙烯瓶（试行）YBB00122002口服固体药用高密度聚乙烯瓶（试行）YBB00132002药品包装用复合膜、袋通则（试行）YBB00142002药品包装材料与药物相容性试验指导原则（试行）第二辑YBB00152002药品包装用铝箔YBB00162002铝质药用软膏管YBB00172002聚酯/铝/聚乙烯药品包装用复合膜、袋YBB00182002聚酯/低密度聚乙烯药品包装用复合膜、袋YBB00192002双向拉伸聚丙烯/低密度聚乙烯药品包装用复合膜、袋YBB00202002聚氯乙烯/聚乙烯/聚偏二氯乙烯固体药用复合硬片YBB00212002聚氯乙烯固体药用硬片YBB00222002聚氯乙烯/聚偏二氯乙烯固体药用复合硬片YBB00232002聚氯乙烯/低密度聚乙烯固体药用复合硬片YBB00242002聚酰胺/铝/聚氯乙烯冷冲压成型固体药用复合硬片YBB00252002聚乙烯/铝/聚乙烯复合药用软膏管废止，新标准号YBB00252005YBB00262002口服固体药用聚酯瓶YBB00272002钠钙玻璃药瓶YBB00282002低硼硅玻璃管制口服液体瓶YBB00292002硼硅玻璃管制注射剂瓶废止，新标准号YBB00292005-1、YBB00292005-2YBB00302002低硼硅玻璃管制注射剂瓶YBB00312002钠钙玻璃模制注射剂瓶YBB00322002硼硅玻璃安瓿废止，新标准号YBB00322005-2YBB00332002低硼硅玻璃安瓿YBB00342002多层共挤输液用膜、袋通则第三辑YBB00012003细胞毒性检查法YBB00022003热原检查法YBB00032003溶血检查法YBB00042003急性全身毒性检查法YBB00052003皮肤致敏检查法YBB00062003皮内刺激检查法YBB00072003原发性皮肤刺激检查法YBB00082003气体透过量测定法YBB00092003水蒸气透过量测定法YBB00102003剥离强度测定法YBB00112003拉伸性能测定法YBB00122003热合强度测定法YBB00132003密度测定法YBB00142003氯乙烯单体测定法YBB00152003偏二氯乙烯单体测定法YBB00162003内应力测定法YBB00172003耐内压力测定法YBB00182003热冲击和热冲击强度测定法YBB00192003垂直轴偏差测定法YBB00202003平均线热膨胀系数的测定法YBB00212003线热膨胀系数的测定法YBB00222003砷、锑、铅浸出量的测定法YBB00232003三氧化二硼测定法YBB00242003121℃内表面耐水性测定法和分级第四辑YBB00262003硼硅玻璃药用管废止，新标准号YBB00012005-1、YBB00012005-2 YBB00272003低硼硅玻璃药用管YBB00282003钠钙玻璃药用管YBB00292003硼硅玻璃输液瓶废止，新标准号YBB00022005-2YBB00302003低硼硅玻璃模制药瓶YBB00312003硼硅玻璃模制注射剂瓶废止，新标准号YBB00062005-2YBB00322003低硼硅玻璃模制注射剂瓶YBB00332003钠钙玻璃管制注射剂瓶YBB00342003药用玻璃成份分类及其试验方法YBB00352003低硼硅玻璃管制药瓶YBB00362003钠钙玻璃管制药瓶YBB00372003抗生素瓶用铝塑组合盖YBB00382003口服液瓶撕拉铝盖YBB00392003外用液体药用高密度聚乙烯瓶YBB00402003输液瓶用铝塑组合盖第五辑YBB00072003原发性皮肤刺激检查法YBB00082003气体透过量测定法YBB00092003水蒸气透过量测定法YBB00102003剥离强度测定法YBB00112003拉伸性能测定法YBB00122003热合强度测定法YBB00132003密度测定法YBB00142003氯乙烯单体测定法YBB00152003偏二氯乙烯单体测定法YBB00162003内应力测定法YBB00172003耐内压力测定法YBB00182003热冲击和热冲击强度测定法YBB00192003垂直轴偏差测定法YBB00202003平均线热膨胀系数的测定法YBB00212003线热膨胀系数的测定法YBB00222003砷、锑、铅浸出量的测定法YBB00232003三氧化二硼测定法YBB00242003121℃内表面耐水性测定法和分级YBB00262003硼硅玻璃药用管YBB00272003低硼硅玻璃药用管YBB00282003钠钙玻璃药用管YBB00292003硼硅玻璃输液瓶YBB00302003低硼硅玻璃模制药瓶YBB00312003硼硅玻璃模制注射剂瓶YBB00322003低硼硅玻璃模制注射剂瓶YBB00332003钠钙玻璃管制注射剂瓶YBB00342003药用玻璃成份分类及其试验方法YBB00352003低硼硅玻璃管制药瓶YBB00362003钠钙玻璃管制药瓶YBB00372003抗生素瓶用铝塑组合盖YBB00382003口服液瓶撕拉铝盖YBB00392003外用液体药用高密度聚乙烯瓶YBB00402003输液瓶用铝塑组合盖YBB00012004低硼硅玻璃输液瓶YBB00022004硼硅玻璃管制口服液体瓶YBB00032004钠钙玻璃管制口服液体瓶YBB00042004硼硅玻璃管制药瓶YBB00052004硼硅玻璃模制药瓶YBB00062004预灌封注射器用硼硅玻璃针管YBB00072004预灌封注射器用氯化丁基橡胶活塞YBB00082004预灌封注射器用溴化丁基橡胶活塞YBB00092004预灌封注射器用不锈钢注射针YBB00102004预灌封注射器用聚异戊二烯橡胶针头护帽YBB00112004预灌封注射器组合件(带注射针)YBB00122004笔式注射器用硼硅玻璃珠YBB00132004笔式注射器用硼硅玻璃套筒YBB00142004笔式注射器用铝盖YBB00152004笔式注射器用氯化丁基橡胶活塞和垫片YBB00162004笔式注射器用溴化丁基橡胶活塞和垫片YBB00172004口服固体药用低密度聚乙烯防潮组合瓶盖YBB00182004铝/聚乙烯冷成型固体药用复合硬片YBB00192004双向拉伸聚丙烯/真空镀铝流延聚丙烯药品包装用复合膜、袋YBB00202004玻璃纸/铝/聚乙烯药品包装用复合膜、袋YBB00212004药品包装用铝塑封口垫片通则YBB00222004口服制剂用硅橡胶胶塞、垫片YBB00232004药用合成聚异戊二烯垫片YBB00242004塑料输液容器用聚丙烯组合盖YBB00252004胶囊用明胶YBB00262004包装材料红外光谱测定法YBB00272004包装材料不溶性微粒测定法YBB00282004乙醛测定法YBB00292004加热伸缩率测定法YBB00302004挥发性硫化物测定法YBB00312004包装材料溶剂残留量测定法YBB00322004注射剂用胶塞、垫片穿刺力测定法YBB00332004注射剂用胶塞、垫片穿刺落屑测定法YBB00342004玻璃耐沸腾盐酸浸蚀性的测定法和分级YBB00352004玻璃耐沸腾混合碱水溶液浸蚀性的测定法和分级YBB00362004玻璃颗粒在98℃耐水性测定法和分级YBB00372004砷、锑、铅、镉浸出量测定法YBB00382004抗机械冲击测定法YBB00392004直线度测定法YBB00402004药用陶瓷吸水率测定法YBB00412004药品包装材料生产厂房洁净室（区）的测试方法YBB00202005聚氯乙烯/聚乙烯/聚偏二氯乙烯固体药用复合硬片YBB00212005聚氯乙烯固体药用硬片YBB00222005聚氯乙烯/聚偏二氯乙烯固体药用复合硬片YBB00232005聚氯乙烯/低密度聚乙烯固体药用复合硬片YBB00042005注射液用卤化丁基橡胶塞YBB00052005注射用无菌粉末用卤化丁基橡胶塞第六辑YBB00072005药用低密度聚乙烯膜、袋YBB00082005注射剂瓶用铝盖YBB00092005输液瓶用铝盖YBB00102005三层共挤输液用膜（I）、袋YBB00112005五层共挤输液用膜（I）、袋YBB00122005药用固体纸袋装硅胶干燥剂YBB00132005药用聚酯/铝/聚丙烯封口垫片YBB00142005药用聚酯/铝/聚酯封口垫片YBB00152005药用聚酯/铝/聚乙烯封口垫片YBB00162005药用口服固体陶瓷瓶YBB00032005钠钙玻璃输液瓶替换YBB00032002YBB00292005-1高硼硅玻璃管制注射剂瓶替换YBB00292002YBB00292005-2中性硼硅玻璃管制注射剂瓶替换YBB00292002 YBB00322005-2中性硼硅玻璃安瓿替换YBB00322002YBB00012005-1药用高硼硅玻璃管替换YBB00262003YBB00012005-2药用中性硼硅玻璃管替换YBB00262003YBB00022005-2中性硼硅玻璃输液瓶替换YBB00292003YBB00062005-2中性硼硅玻璃模制注射剂瓶替换YBB00312003 YBB00252005药用聚乙烯/铝/聚乙烯复合软膏管替换YBB00252002 YBB00172005药用玻璃铅、镉、砷、锑浸出量限度YBB00182005药用陶瓷容器铅、镉浸出量限度YBB00192005药用陶瓷容器铅、镉浸出量测定法YBB00242005环氧乙烷残留量测定法YBB00262005橡胶灰分的测定法。
直接接触药品的包装材料和容器标准汇编目录[指南]直接接触药品的包装材料和容器标准汇编目录[指南] 直接接触药品的包装材料和容器标准汇编目录标准第一辑 YBB00012002 低密度聚乙烯输液瓶(试行)YBB00022002 聚丙烯输液瓶(试行)YBB00032002 钠钙玻璃输液瓶(试行) (已作废) YBB00042002 药用氯化丁基橡胶塞(试行) (已作废) YBB00052002 药用溴化丁基橡胶塞(试行)(已作废)YBB00062002 低密度聚乙烯药用滴眼剂瓶(试行) YBB00072002 聚丙烯药用滴眼剂瓶(试行)YBB00082002 口服液体药用聚丙烯瓶(试行) YBB00092002 口服液体药用高密度聚乙烯瓶(试行) YBB00102002 口服液体药用聚酯瓶(试行)YBB00112002 口服固体药用聚丙烯瓶(试行) YBB00122002 口服固体药用高密度聚乙烯瓶(试行) YBB00132002 药品包装用复合膜、袋通则(试行) YBB00142002 药品包装材料与药物相容性试验指导原则(试行)标准第二辑 YBB00152002 药品包装用铝箔YBB00162002 铝质药用软膏管YBB00172002 聚酯/铝/聚乙烯药品包装用复合膜、袋YBB00182002 聚酯/低密度聚乙烯药品包装用复合膜、袋YBB00192002 双向拉伸聚丙烯/低密度聚乙烯药品包装用复合膜、袋YBB00202002 聚氯乙烯/聚乙烯/聚偏二氯乙烯固体药用复合硬片(已作废) YBB00212002 聚氯乙烯固体药用硬片(已作废)YBB00222002 聚氯乙烯/聚偏二氯乙烯固体药用复合硬片(已作废) YBB00232002 聚氯乙烯/低密度聚乙烯固体药用复合硬片(已作废) YBB00242002 聚酰胺/铝/聚氯乙烯冷冲压成型固体药用复合硬片YBB00252002 聚乙烯/铝/聚乙烯复合药用软膏管(已作废) YBB00262002 口服固体药用聚酯瓶YBB00272002 钠钙玻璃药瓶YBB00282002 低硼硅玻璃管制口服液体瓶YBB00292002 硼硅玻璃管制注射剂瓶(已作废) YBB00302002 低硼硅玻璃管制注射剂瓶YBB00312002 钠钙玻璃模制注射剂瓶YBB00322002 硼硅玻璃安瓿(已作废)YBB00332002 低硼硅玻璃安瓿YBB00342002 多层共挤输液用膜、袋通则标准第三辑 YBB00012003 细胞毒性检查法YBB00022003 热原检查法YBB00032003 溶血检查法YBB00042003 急性全身毒性检查法YBB00052003 皮肤致敏检查法YBB00062003 皮内刺激检查法YBB00072003 原发性皮肤刺激检查法YBB00082003 气体透过量测定法YBB00092003 水蒸气透过量测定法YBB00102003 剥离强度测定法YBB00112003 拉伸性能测定法YBB00122003 热合强度测定法YBB00132003 密度测定法YBB00142003 氯乙烯单体测定法YBB00152003 偏二氯乙烯单体测定法YBB00162003 内应力测定法YBB00172003 耐内压力测定法YBB00182003 热冲击和热冲击强度测定法YBB00192003 垂直轴偏差测定法YBB00202003 平均线热膨胀系数的测定法YBB00212003 线热膨胀系数的测定法YBB00222003 砷、锑、铅浸出量的测定法YBB00232003 三氧化二硼测定法YBB00242003 121?内表面耐水性测定法和分级标准第四辑YBB00262003 硼硅玻璃药用管 (已作废)YBB00272003 低硼硅玻璃药用管YBB00282003 钠钙玻璃药用管YBB00292003 硼硅玻璃输液瓶 (已作废)YBB00302003 低硼硅玻璃模制药瓶YBB00312003 硼硅玻璃模制注射剂瓶 (已作废) YBB00322003 低硼硅玻璃模制注射剂瓶YBB00332003 钠钙玻璃管制注射剂瓶YBB00342003 药用玻璃成份分类及其试验方法YBB00352003 低硼硅玻璃管制药瓶YBB00362003 钠钙玻璃管制药瓶YBB00372003 抗生素瓶用铝塑组合盖YBB00382003 口服液瓶撕拉铝盖YBB00392003 外用液体药用高密度聚乙烯瓶YBB00402003 输液瓶用铝塑组合盖标准第五辑1、低硼硅玻璃输液瓶 YBB000120042、硼硅玻璃管制口服液体瓶YBB00022004 3、钠钙玻璃管制口服液体瓶YBB00032004 4、硼硅玻璃管制药瓶YBB00042004 5、硼硅玻璃模制药瓶YBB00052004 6、预灌封注射器用硼硅玻璃针管YBB00062004 7、预灌封注射器用氯化丁基橡胶活塞 YBB00072004 8、预灌封注射器用溴化丁基橡胶活塞 YBB000820049、预灌封注射器用不锈钢注射针 YBB00092004 10、预灌封注射器用聚异戊二烯橡胶针头护帽YBB00102004 11、预灌封注射器组合件(带注射针) YBB0011200412、笔式注射器用硼硅玻璃珠YBB00122004 13、笔式注射器用硼硅玻璃套筒YBB0013200414、笔式注射器用铝盖YBB0014200415、笔式注射器用氯化丁基橡胶活塞和垫片YBB00152004 16、笔式注射器用溴化丁基橡胶活塞和垫片YBB00162004 17、口服固体药用低密度聚乙烯防潮组合瓶盖YBB00172004 18、铝/聚乙烯冷成型固体药用复合硬片YBB0018200419、双向拉伸聚丙烯/真空镀铝流延聚丙烯药品包装用复合膜、袋YBB0019200420、玻璃纸/铝/聚乙烯药品包装用复合膜、袋YBB00202004 21、药品包装用铝塑封口垫片通则 YBB0021200422、口服制剂用硅橡胶胶塞、垫片 YBB0022200423、药用合成聚异戊二烯垫片 YBB0023200424、塑料输液容器用聚丙烯组合盖 YBB0024200425、胶囊用明胶 YBB0025200426、包装材料红外光谱测定法 YBB0026200427、包装材料不溶性微粒测定法 YBB0027200428、乙醛测定法 YBB0028200429、加热伸缩率测定法 YBB0029200430、挥发性硫化物测定法 YBB0030200431、包装材料溶剂残留量测定法 YBB0031200432、注射剂用胶塞、垫片穿刺力测定法 YBB0032200433、注射剂用胶塞、垫片穿刺落屑测定法 YBB0033200434、玻璃耐沸腾盐酸浸蚀性的测定法和分级 YBB0034200435、玻璃耐沸腾混合碱水溶液浸蚀性的测定法和分级YBB0035200436、玻璃颗粒在98?耐水性测定法和分级 YBB0036200437、砷、锑、铅、镉浸出量测定法 YBB0037200438、抗机械冲击测定法 YBB0038200439、直线度测定法 YBB0039200440、药用陶瓷吸水率测定法 YBB0040200441、药品包装材料生产厂房洁净室(区)的测试方法 YBB0041200442、聚氯乙烯/聚乙烯/聚偏二氯乙烯固体药用复合硬片YBB00202005代替YBB0020200243、聚氯乙烯固体药用硬片 YBB00212005代替YBB0021200244、聚氯乙烯/聚偏二氯乙烯固体药用复合硬片 YBB00222005代替YBB0022200245、聚氯乙烯/低密度聚乙烯固体药用复合硬片 YBB00232005代替YBB0023200246、注射液用卤化丁基橡胶塞 YBB00042005代替YBB00042002、注射用无菌粉末用卤化丁基橡胶塞YBB00052005代替YBB0005200247 标准第六辑药用低密度聚乙烯膜、袋(试行)等19项药包材标准目录序号标准名称标准编号原标准1 药用低密度聚乙烯膜、袋 YBB000720052 注射剂瓶用铝盖 YBB000820053 输液瓶用铝盖 YBB000920054 三层共挤输液用膜(I)、袋 YBB001020055 五层共挤输液用膜(I)、袋 YBB001120056 药用固体纸袋装硅胶干燥剂 YBB001220057 药用聚酯/铝/聚丙烯封口垫片 YBB001320058 药用聚酯/铝/聚酯封口垫片 YBB001420059 药用聚酯/铝/聚乙烯封口垫片 YBB0015200510 药用口服固体陶瓷瓶YBB00162005 11 钠钙玻璃输液瓶YBB00032005YBB00032002 12 高硼硅玻璃管制注射剂瓶YBB00292005-1 YBB00292002 13 中性硼硅玻璃管制注射剂瓶YBB00292005-2 YBB00292002 14 中性硼硅玻璃安瓿YBB00322005-2 YBB00322002 15 药用高硼硅玻璃管YBB00012005-1 YBB00262003 16 药用中性硼硅玻璃管YBB00012005-2 YBB00262003 17 中性硼硅玻璃输液瓶YBB00022005-2 YBB00292003 18 中性硼硅玻璃模制注射剂瓶YBB00062005-2 YBB00312003 19 药用聚乙烯/铝/聚乙烯复合软膏管YBB00252005 YBB00252002 药用玻璃铅、镉、砷、锑浸出量限度(试行)等5项药包材检验方法标准目录序号标准名称标准编号1 药用玻璃铅、镉、砷、锑浸出量限度 YBB001720052 药用陶瓷容器铅、镉浸出量限度 YBB001820053 药用陶瓷容器铅、镉浸出量测定法 YBB001920054 环氧乙烷残留量测定法 YBB002420055 橡胶灰分的测定法 YBB00262005。

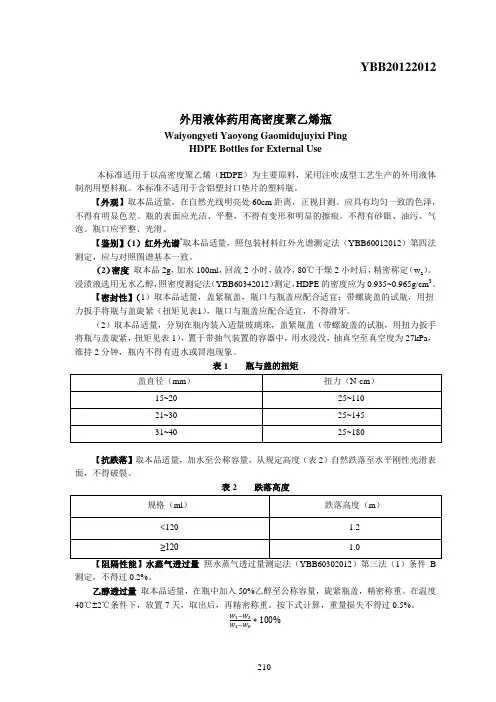

YBB20122012外用液体药用高密度聚乙烯瓶Waiyongyeti Yaoyong Gaomidujuyixi PingHDPE Bottles for External Use本标准适用于以高密度聚乙烯（HDPE）为主要原料，采用注吹成型工艺生产的外用液体制剂用塑料瓶。
本标准不适用于含铝塑封口垫片的塑料瓶。
【外观】取本品适量，在自然光线明亮处60cm距离，正视目测。
应具有均匀一致的色泽，不得有明显色差。
瓶的表面应光洁、平整，不得有变形和明显的擦痕。
不得有砂眼、油污、气泡。
瓶口应平整、光滑。
【鉴别】（1）红外光谱*取本品适量，照包装材料红外光谱测定法（YBB60012012）第四法测定，应与对照图谱基本一致。
（2）密度取本品2g，加水100ml，回流2小时，放冷，80℃干燥2小时后，精密称定（w a）。
浸渍液选用无水乙醇，照密度测定法（YBB60342012）测定，HDPE的密度应为0.935~0.965g/cm3。
【密封性】（1）取本品适量，盖紧瓶盖，瓶口与瓶盖应配合适宜；带螺旋盖的试瓶，用扭力扳手将瓶与盖旋紧（扭矩见表1），瓶口与瓶盖应配合适宜，不得滑牙。
（2）取本品适量，分别在瓶内装入适量玻璃珠，盖紧瓶盖（带螺旋盖的试瓶，用扭力扳手将瓶与盖旋紧，扭矩见表1），置于带抽气装置的容器中，用水浸没，抽真空至真空度为27kPa，维持2分钟，瓶内不得有进水或冒泡现象。
表1 瓶与盖的扭矩盖直径（mm）扭力（N·cm）15~20 25~11021~30 25~14531~40 25~180【抗跌落】取本品适量，加水至公称容量，从规定高度（表2）自然跌落至水平刚性光滑表面，不得破裂。
表2 跌落高度规格（ml）跌落高度（m）<120 1.2≥120 1.0【阻隔性能】水蒸气透过量照水蒸气透过量测定法（YBB60302012）第三法（1）条件B 测定，不得过0.2%。
乙醇透过量取本品适量，在瓶中加入50%乙醇至公称容量，旋紧瓶盖，精密称重。
本标准适用于包装口服固体制剂的口服固体药用高密度聚乙烯瓶。
该瓶由瓶身、瓶盖、封口垫片三部分组成。
瓶身部分以高密度聚乙烯(HDPE)为主要原料，采用注吹成型工艺生产，瓶盖部分以高密度聚乙烯(HDPE)为主要原料，采用注塑成型工艺生产。
封口垫片采用药用聚酯/铝/聚乙烯封口垫片，热合在口部达到密封目的。
取本品适量，在自然光线明亮处，正视目测。
应具有均匀一致的色泽，不得有明显色差。
瓶的表面应光洁、平整，不得有变形和明显的擦痕。
不得有砂眼、油污、气泡。
瓶口应平整、光滑。
封口垫片在盖子内，要求平整，无褶皱，复合膜的一面向外，封口垫片不能有从盖子内脱落的现象。
取本品适量，照包装材料红外光谱测定(YBB00262004-2015)第四法测定，应与对照图谱基本一致。
取本品 2g，加水 1OOml ，回流 2 小时，放冷，80℃干燥 2 小时后，照密度测定法(YBB00132003-2015)测定，应为 0.935~0.965g/cm3.取本品适量，于每个瓶内装入适量玻璃球，盖紧瓶盖 (用测力扳手将瓶与盖旋紧,扭矩见表 1)，铝箔垫片封口机感应器贴近瓶盖顶部，采用铝箔垫片封口机(按表 2)封好瓶口，把瓶子置于带抽气装置的容器中，用水浸没，抽真空至真空度为 27kPa，维持 2 分钟，瓶内不得有进水或冒泡现象。
取本品适量，于每个瓶内装入适量玻璃球，盖紧瓶盖(用测力扳手将瓶与盖旋紧,扭矩见表 1)，铝箔垫片封口机感应器贴近瓶盖顶部，采用铝箔垫片封口机封好瓶口，再旋开瓶盖，然后用标准试验指把热封层捅破，瓶盖连续开关 30 次后，盖紧瓶盖(用测力扳手将瓶与盖旋紧，扭矩见表 l)，把瓶子置于带抽气装置的容器中，用水浸没，抽真空至真空度为 27kPa，维持 2 分钟，瓶内不得有进水或冒泡现象。
取本品适量，于每个瓶内装入酸性水为标示剂，盖紧瓶盖(用测力扳手将瓶与盖旋紧，扭矩见表 l)，铝箔垫片封口机感应器贴近瓶盖顶部，采用铝箔垫片封口机封好瓶口，用溴酚蓝试纸 (将滤纸浸入稀释 5 倍的溴酚蓝试液，浸透后取出干燥) 紧包瓶的颈部，置振荡器 (振荡频率为每分钟 200 次士 10 次) 振荡 30 分钟后溴酚蓝试纸应不得变色。
YBB20102012
口服液体药用高密度聚乙烯瓶
Koufuyeti Yaoyong Gaomidujuyixi Ping
HDPE Bottles for Oral Liquid Preparation
本标准适用于以高密度聚乙烯（HDPE）为主要原料，采用注吹成型工艺生产的口服液体制剂用塑料瓶。
本标准不适用于含铝塑封口垫片的塑料瓶。
【外观】取本品适量，在自然光线明亮处60 cm距离，正视目测。
应具有均匀一致的色泽，不得有明显色差。
瓶的表面应光洁、平整，不得有变形和明显的擦痕。
不得有砂眼、油污、气泡。
瓶口应平整、光滑。
【鉴别】（1）红外光谱* 取本品适量，照包装材料红外光谱测定法（YBB60012012）第四法测定，应与对照图谱基本一致。
（2）密度取本品2g，加水100ml，回流2小时，放冷，80℃干燥2小时后，照密度测定法（YBB60342012）测定，应为0.935~0.965g/cm3。
【密封性】（1）取本品适量，用测力扳手（扭力见表1）将瓶与盖旋紧，瓶口与瓶盖应配合适宜，不得滑牙。
（2）取本品适量，分别在瓶内装入适量玻璃珠，盖紧瓶盖（带有螺旋盖的试瓶用测力扳手将瓶与盖旋紧，扭力见表1），置于带抽气装置的容器中用水浸没，抽真空至真空度为27kPa，维持2分钟，瓶内均不得有进水或冒泡现象。
表1 瓶与盖的扭力
盖直径（mm）扭力（N·cm）
15~20 25~110
21~30 25~145
31~40 25~180 【抗跌落】取本品适量，加入水溶液至公称容量，从规定高度（表2）自然跌落至水平刚性光滑表面，应不得破裂。
表2 跌落高度
规格（ml）跌落高度（m）
<120 1.2
≥120 1.0
【水蒸气透过量】取本品适量，照水蒸气透过量测定法（YBB60302012）第三法（1）实验条件B测定，不得过0.2%。
【炽灼残渣】取本品2.0g，依法（中国药典2010版二部附录ⅧN）测定，遗留残渣不得过0.1%（含遮光剂的瓶炽灼残渣不得过3.0%）。
【溶出物试验】供试品溶液的制备分别取本品平整部分内表面积600cm2（分割成长5cm，宽0.3cm的小片）三份置具塞锥形瓶中，加水适量，振摇洗涤小片，弃去水，重复操作一次。
在30～40℃干燥后，分别用水（70℃±2℃）、65%乙醇（70℃±2℃）、正己烷（58℃±2℃）200ml
浸泡24小时后，取出放冷至室温，用同批试验用溶剂补充至原体积作为供试品溶液，以同批水、65%乙醇、正己烷为空白液，进行下列试验。
澄清度取水供试品溶液，依法检查（中国药典2010年版二部附录ⅨB），溶液应澄清；如显浑浊，与2号浊度标准液比较，不得更浓。
pH变化值取水供试品溶液与水空白液各20ml，分别加入氯化钾溶液（1→1000）1ml，依法测定（中国药典2010年版二部附录ⅥＨ）测定，二者之差不得过1.0。
吸光度取水供试品溶液适量，用孔径0.45μm的滤膜过滤，照紫外-可见分光光度法（中国药典2010年版二部附录ⅣA）测定，220～360nm波长间的最大吸收度不得过0.10。
不挥发物分别精密量取水、65%乙醇、正己烷供试品溶液与空白液各50ml置于已恒重的蒸发皿中，水浴蒸干，105℃干燥2小时，冷却后，精密称定，水不挥发物残渣与其空白液残渣之差不得过12.0 mg；65%乙醇不挥发物残渣与其空白液残渣之差不得过50.0 mg；正己烷不挥发物残渣与其空白液残渣之差不得过75.0 mg。
易氧化物精密量取水供试品溶液20ml，精密加入高锰酸钾滴定液（0.002mol/L）20ml与稀硫酸1ml，煮沸3分钟，迅速冷却，加入碘化钾0.1g，在暗处放置5分钟，用硫代硫酸钠滴定液（0.01mol/L）滴定，滴定至近终点时，加入淀粉指示液0.25ml，继续滴定至无色，另取水空白液同法操作，二者消耗硫代硫酸钠滴定液（0.01mol/L）之差不得过1.5ml。
重金属精密量取水供试品溶液20ml，加醋酸盐缓冲液（pH3.5）2ml，依法（中国药典2010年版二部附录ⅧH第一法）测定，不得过百万分之一。
【脱色试验】（着色瓶）取本品数只，截取表面积50 cm2（以内表面计），剪成2 cm×0.3cm 小片，分置三个具塞锥形瓶中，各加入4%醋酸溶液（60℃±2℃、2小时），65%乙醇溶液（25℃±2℃、2小时），正己烷（25℃±2℃、2小时）50ml浸泡，以同批4%醋酸溶液、65%乙醇溶液、正己烷为空白液，浸泡液颜色不得深于空白液。
【微生物限度】取本品数只，加入1/2公称容量的氯化钠注射液，将盖盖紧，振摇1分钟，即得供试品溶液。
供试品溶液进行薄膜过滤后，依法检查（中国药典2010年版二部附录ⅪJ），细菌数每瓶不得过100cfu，霉菌和酵母菌数每瓶不得过100cfu，大肠埃希菌不得检出。
【异常毒性】*将本品数只，用水清洗干净后，取500cm2（以内表面积计），剪碎，加入氯化钠注射液50ml，置高压蒸汽灭菌器110℃保持30分钟后取出，冷却后备用，以同批无菌氯化钠注射溶液做空白，静脉注射，依法检查（中国药典2010年版二部附录ⅪＣ），应符合规定。
【贮藏】液体瓶的内包装用药用聚乙烯塑料袋密封，保存于干燥、清洁处。
附件：
检验规则外观、密封性、抗跌落、水蒸气透过量、微生物限度检验按计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T 2828.1-2003）规定进行，检验项目、检验水平及接收质量限（AQL）见表3。
表3 检验项目、检验水平及接收质量限
检验项目检查水平接收质量限（AQL）
外观一般检验水平Ⅰ 4.0
密封性特殊检验水平S-3 4.0
抗跌落特殊检验水平S-3 4.0 水蒸气透过量特殊检验水平S-2 4.0
微生物限度特殊检验水平S-1 1.5
注：
1、带*的项目半年内至少检验一次。
2、与瓶身配套的瓶盖、可根据需要选择不同的材料，按标准中的溶出物试验、异常毒性项目进行试验，应符合有关项下的规定。
