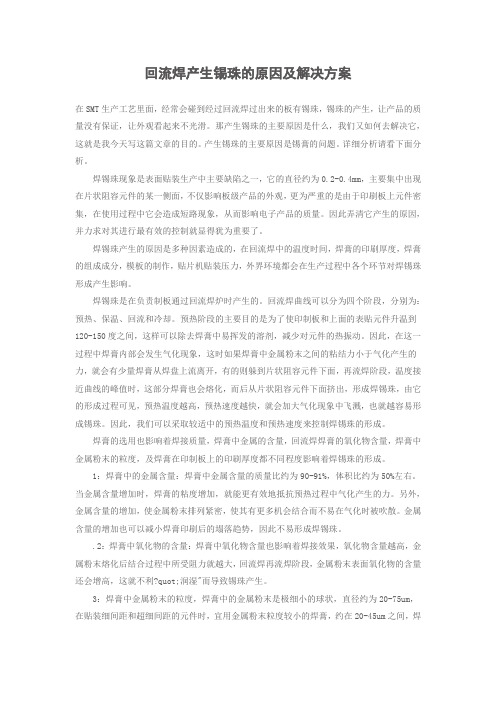

回流焊产生锡珠的原因及解决方案在SMT生产工艺里面，经常会碰到经过回流焊过出来的板有锡珠，锡珠的产生，让产品的质量没有保证，让外观看起来不光滑。
那产生锡珠的主要原因是什么，我们又如何去解决它，这就是我今天写这篇文章的目的。
产生锡珠的主要原因是锡膏的问题。
详细分析请看下面分析。
焊锡珠现象是表面贴装生产中主要缺陷之一，它的直径约为0.2-0.4mm，主要集中出现在片状阻容元件的某一侧面，不仅影响板级产品的外观，更为严重的是由于印刷板上元件密集，在使用过程中它会造成短路现象，从而影响电子产品的质量。
因此弄清它产生的原因，并力求对其进行最有效的控制就显得犹为重要了。
焊锡珠产生的原因是多种因素造成的，在回流焊中的温度时间，焊膏的印刷厚度，焊膏的组成成分，模板的制作，贴片机贴装压力，外界环境都会在生产过程中各个环节对焊锡珠形成产生影响。
焊锡珠是在负责制板通过回流焊炉时产生的。
回流焊曲线可以分为四个阶段，分别为：预热、保温、回流和冷却。
预热阶段的主要目的是为了使印制板和上面的表贴元件升温到120-150度之间，这样可以除去焊膏中易挥发的溶剂，减少对元件的热振动。
因此，在这一过程中焊膏内部会发生气化现象，这时如果焊膏中金属粉末之间的粘结力小于气化产生的力，就会有少量焊膏从焊盘上流离开，有的则躲到片状阻容元件下面，再流焊阶段，温度接近曲线的峰值时，这部分焊膏也会熔化，而后从片状阻容元件下面挤出，形成焊锡珠，由它的形成过程可见，预热温度越高，预热速度越快，就会加大气化现象中飞溅，也就越容易形成锡珠。
因此，我们可以采取较适中的预热温度和预热速度来控制焊锡珠的形成。
焊膏的选用也影响着焊接质量，焊膏中金属的含量，回流焊焊膏的氧化物含量，焊膏中金属粉末的粒度，及焊膏在印制板上的印刷厚度都不同程度影响着焊锡珠的形成。
1：焊膏中的金属含量：焊膏中金属含量的质量比约为90-91%，体积比约为50%左右。
当金属含量增加时，焊膏的粘度增加，就能更有效地抵抗预热过程中气化产生的力。

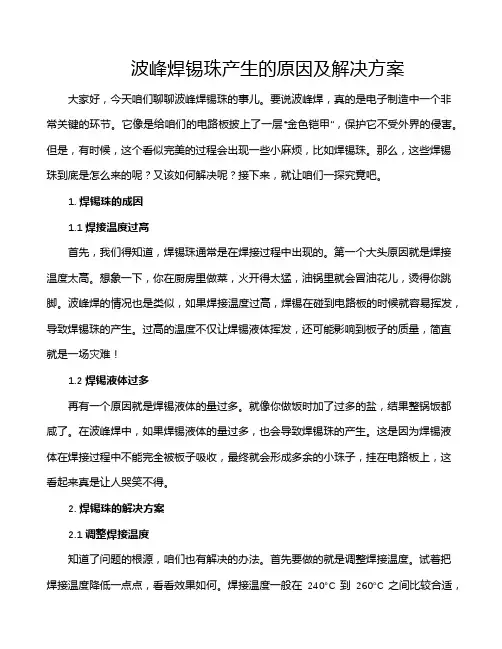

波峰焊锡珠产生的原因及解决方案大家好，今天咱们聊聊波峰焊锡珠的事儿。
要说波峰焊，真的是电子制造中一个非常关键的环节。
它像是给咱们的电路板披上了一层“金色铠甲”，保护它不受外界的侵害。
但是，有时候，这个看似完美的过程会出现一些小麻烦，比如焊锡珠。
那么，这些焊锡珠到底是怎么来的呢？又该如何解决呢？接下来，就让咱们一探究竟吧。
1. 焊锡珠的成因1.1 焊接温度过高首先，我们得知道，焊锡珠通常是在焊接过程中出现的。
第一个大头原因就是焊接温度太高。
想象一下，你在厨房里做菜，火开得太猛，油锅里就会冒油花儿，烫得你跳脚。
波峰焊的情况也是类似，如果焊接温度过高，焊锡在碰到电路板的时候就容易挥发，导致焊锡珠的产生。
过高的温度不仅让焊锡液体挥发，还可能影响到板子的质量，简直就是一场灾难！1.2 焊锡液体过多再有一个原因就是焊锡液体的量过多。
就像你做饭时加了过多的盐，结果整锅饭都咸了。
在波峰焊中，如果焊锡液体的量过多，也会导致焊锡珠的产生。
这是因为焊锡液体在焊接过程中不能完全被板子吸收，最终就会形成多余的小珠子，挂在电路板上，这看起来真是让人哭笑不得。
2. 焊锡珠的解决方案2.1 调整焊接温度知道了问题的根源，咱们也有解决的办法。
首先要做的就是调整焊接温度。
试着把焊接温度降低一点点，看看效果如何。
焊接温度一般在240°C到260°C之间比较合适，大家可以根据自己的实际情况微调一下。
温度过高可不是好事，得适中才行。
你要记住，温度调得太高，锡珠飞溅，调得太低，又可能导致焊接不良，找准那个平衡点，才能让焊锡珠远离你的电路板。
2.2 控制焊锡液体量其次，焊锡液体的量也要控制好。
如果焊锡液体过多，就像是汤锅里的水太多，容易溢出来。
你可以通过调整焊锡槽的液面高度来控制焊锡的量。
合适的液体量不仅可以有效减少焊锡珠的产生，还能保证焊接的质量。
所以，控制好液体量也是非常关键的一个环节。
3. 板子的处理3.1 保持电路板干净除了以上两点，还得保证电路板的干净整洁。

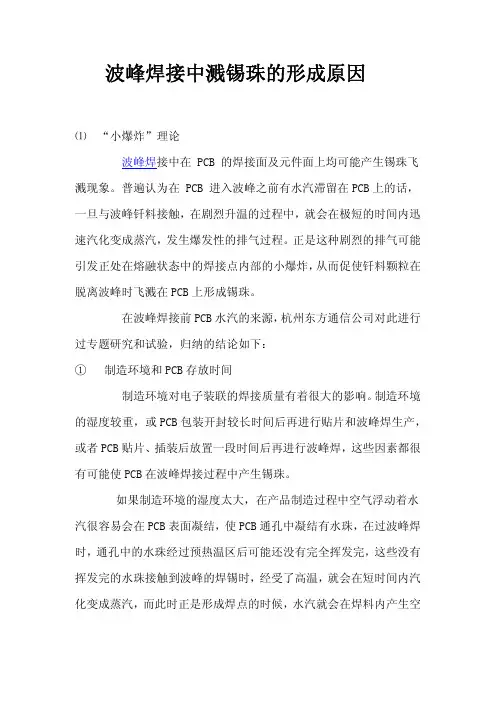

波峰焊接中溅锡珠的形成原因⑴ “小爆炸”理论波峰焊接中在 PCB 的焊接面及元件面上均可能产生锡珠飞溅现象。
普遍认为在 PCB 进入波峰之前有水汽滞留在PCB上的话，一旦与波峰钎料接触，在剧烈升温的过程中，就会在极短的时间内迅速汽化变成蒸汽，发生爆发性的排气过程。
正是这种剧烈的排气可能引发正处在熔融状态中的焊接点内部的小爆炸，从而促使钎料颗粒在脱离波峰时飞溅在PCB上形成锡珠。
在波峰焊接前PCB水汽的来源，杭州东方通信公司对此进行过专题研究和试验，归纳的结论如下：① 制造环境和PCB存放时间制造环境对电子装联的焊接质量有着很大的影响。
制造环境的湿度较重，或PCB包装开封较长时间后再进行贴片和波峰焊生产，或者PCB贴片、插装后放置一段时间后再进行波峰焊，这些因素都很有可能使PCB在波峰焊接过程中产生锡珠。
如果制造环境的湿度太大，在产品制造过程中空气浮动着水汽很容易会在PCB表面凝结，使PCB通孔中凝结有水珠，在过波峰焊时，通孔中的水珠经过预热温区后可能还没有完全挥发完，这些没有挥发完的水珠接触到波峰的焊锡时，经受了高温，就会在短时间内汽化变成蒸汽，而此时正是形成焊点的时候，水汽就会在焊料内产生空隙，或挤出焊料产生锡球。
严重的话就会形成一个爆点，并在它的周围分布有被吹开的细小的锡珠。
假如PCB在包装开封较长时间后再进行贴片和波峰焊，通孔中也会凝结有水珠；PCB完成贴片后或插装完成后放置了一段时间，也会凝结水珠。
同样的原因，这些水珠都有可能在波峰焊过程中导致锡珠产生。
因而，作为从事电子装联的企业，对制造环境的要求和对产品制造过程中的时间安排显得特别地重要。
贴片完成后的PCB应在24小时内完成插装并进行波峰焊，假如天气晴朗干燥，可以在48小时内完成。
② PCB阻焊材料和制作质量在PCB制造过程中所使用的阻焊膜也是波峰焊产生锡球的原因之一。
因为阻焊膜与助焊剂有一定的亲合性，阻焊膜加工不良常常会引起锡珠粘附，产生焊锡球。

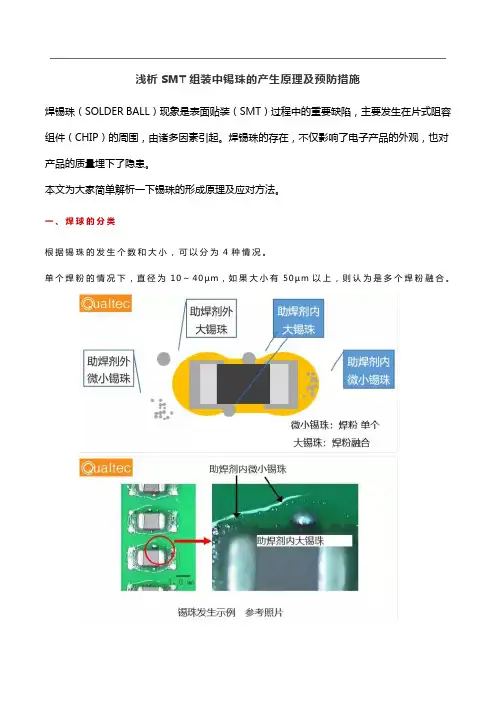

浅析SMT组装中锡珠的产生原理及预防措施焊锡珠（SOLDER BALL）现象是表面贴装（SMT）过程中的重要缺陷，主要发生在片式阻容组件（CHIP）的周围，由诸多因素引起。
焊锡珠的存在，不仅影响了电子产品的外观，也对产品的质量埋下了隐患。
本文为大家简单解析一下锡珠的形成原理及应对方法。
一、焊球的分类根据锡珠的发生个数和大小，可以分为4种情况。
单个焊粉的情况下，直径为10～40µm，如果大小有50µm以上，则认为是多个焊粉融合。
二、助焊剂内锡珠形成原理・加热时锡膏坍塌在加热时锡膏出现坍塌，但并不是完全连接两焊盘（见0.1m m位置），而是在绿油桥中形成薄薄的锡珠（见0.2m m位置）。
・助焊剂流出随着溶融时助焊剂流出，较迟溶解的焊粉流出。
三、常见锡珠形成原因①回流焊温度曲线设置不当；②助焊剂未能发挥作用；③模板的开孔过大或变形严重；④贴片时放置压力过大；⑤焊膏中含有水分；⑥印制板清洗不干净，使焊膏残留于印制板表面及通孔中；⑦采用非接触式印刷或印刷压力过大；⑧焊剂失效。
四、常见防止锡珠产生方法PC B线路板上的阻焊层是影响锡珠形成最重要的一个因素。
在大多数情况下，选择适当的阻焊层能避免锡珠的产生。
使用一些特殊设计的助焊剂能帮助避免锡珠的形成。
另外，要保证使用足够多的助焊剂，这样在PC B线路板离开波峰的时候，会有一些助焊剂残留在PC B线路板上，形成一层非常薄的膜，以防止锡珠附着在PC B线路板上。
同时，助焊剂必须和阻焊层相兼容，助焊剂的喷涂必须采用助焊剂喷雾系统严格控制。
1、尽可能地降低焊锡温度；2、使用更多的助焊剂可以减少锡珠，但将导致更多的助焊剂残留；3、尽可能提高预热温度，但要遵循助焊剂预热参数，否则助焊剂的活化期太短；4、更快的传送带速度也能减少锡珠。
锡珠产生的原因及解决方法(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除焊锡珠产生的原因及解决方法摘要:焊锡珠（SOLDER BALL）现象是表面贴装（SMT）过程中的主要缺陷，主要发生在片式阻容组件（CHIP）的周围，由诸多因素引起。
本文通过对可能产生焊锡珠的各种原因的分析，提出相应的解决方法。
焊锡珠现象是表面贴装过程中的主要缺陷之一，它的产生是一个复杂的过程，也是最烦人的问题，要完全消除它，是非常困难的。
焊锡珠的直径大致在0.2mm～0.4mm 之间，也有超过此范围的，主要集中在片式阻容组件的周围。
焊锡珠的存在，不仅影响了电子产品的外观，也对产品的质量埋下了隐患。
原因是现代化印制板组件密度高，间距小，焊锡珠在使用时可能脱落，从而造成组件短路，影响电子产品的质量。
因此，很有必要弄清它产生的原因，并对它进行有效的控制，显得尤为重要了。
一般来说，焊锡珠的产生原因是多方面，综合的。
焊膏的印刷厚度、焊膏的组成及氧化度、模板的制作及开口、焊膏是否吸收了水分、组件贴装压力、元器件及焊盘的可焊性、再流焊温度的设置、外界环境的影响都可能是焊锡珠产生的原因。
下面我就从各方面来分焊锡珠产生的原因及解决方法。
1、焊膏的选用直接影响到焊接质量。
焊膏中金属的含量、焊膏的氧化度，焊膏中合金焊料粉的粒度及焊膏印刷到印制板上的厚度都能影响焊珠的产生。
A、焊膏的金属含量。
焊膏中金属含量其质量比约为88％～92％，体积比约为50%。
当金属含量增加时，焊膏的黏度增加，就能有效地抵抗预热过程中汽化产生的力。
另外，金属含量的增加，使金属粉末排列紧密，使其在熔化时更容结合而不被吹散。
此外，金属含量的增加也可能减小焊膏印刷后的“塌落”，因此，不易产生焊锡珠。
B、焊膏的金属氧化度。
在焊膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，焊膏与焊盘及组件之间就越不浸润，从而导致可焊性降低。

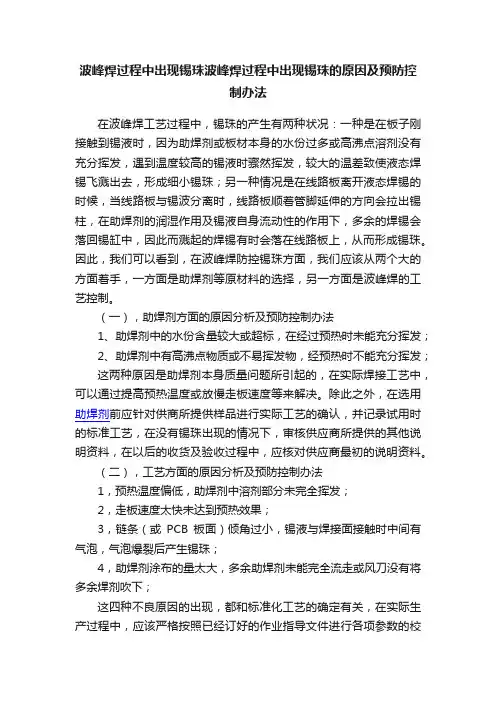

波峰焊过程中出现锡珠波峰焊过程中出现锡珠的原因及预防控制办法在波峰焊工艺过程中，锡珠的产生有两种状况：一种是在板子刚接触到锡液时，因为助焊剂或板材本身的水份过多或高沸点溶剂没有充分挥发，遇到温度较高的锡液时骤然挥发，较大的温差致使液态焊锡飞溅出去，形成细小锡珠；另一种情况是在线路板离开液态焊锡的时候，当线路板与锡波分离时，线路板顺着管脚延伸的方向会拉出锡柱，在助焊剂的润湿作用及锡液自身流动性的作用下，多余的焊锡会落回锡缸中，因此而溅起的焊锡有时会落在线路板上，从而形成锡珠。
因此，我们可以看到，在波峰焊防控锡珠方面，我们应该从两个大的方面着手，一方面是助焊剂等原材料的选择，另一方面是波峰焊的工艺控制。
（一），助焊剂方面的原因分析及预防控制办法1、助焊剂中的水份含量较大或超标，在经过预热时未能充分挥发；2、助焊剂中有高沸点物质或不易挥发物，经预热时不能充分挥发；这两种原因是助焊剂本身质量问题所引起的，在实际焊接工艺中，可以通过提高预热温度或放慢走板速度等来解决。
除此之外，在选用助焊剂前应针对供商所提供样品进行实际工艺的确认，并记录试用时的标准工艺，在没有锡珠出现的情况下，审核供应商所提供的其他说明资料，在以后的收货及验收过程中，应核对供应商最初的说明资料。
（二），工艺方面的原因分析及预防控制办法1，预热温度偏低，助焊剂中溶剂部分未完全挥发；2，走板速度太快未达到预热效果；3，链条（或PCB板面）倾角过小，锡液与焊接面接触时中间有气泡，气泡爆裂后产生锡珠；4，助焊剂涂布的量太大，多余助焊剂未能完全流走或风刀没有将多余焊剂吹下；这四种不良原因的出现，都和标准化工艺的确定有关，在实际生产过程中，应该严格按照已经订好的作业指导文件进行各项参数的校正，对已经设定好的参数，不能随意改动，相关参数及所涉及技术层面主要有以下几点：（1），关于预热：一般设定在90℃-110℃，这里所讲温度是指预热后PCB板焊接面的实际受热温度，而不是表显温度；如果预热温度达不到要求，则焊后易产生锡珠。

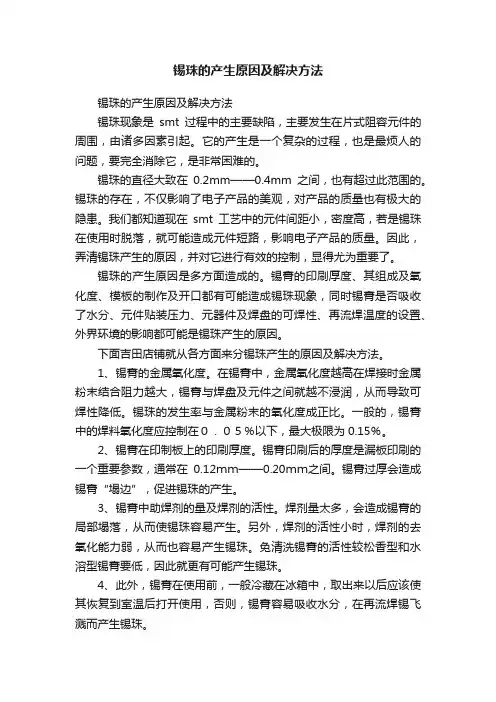

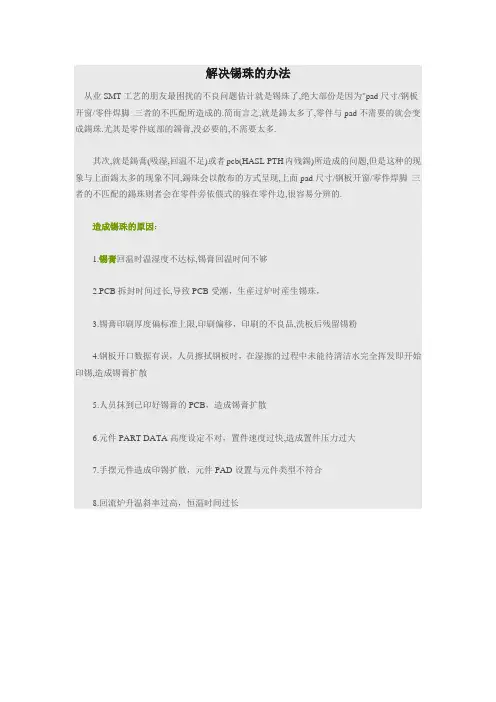

锡珠的产生原因及解决方法锡珠的产生原因及解决方法锡珠现象是smt过程中的主要缺陷，主要发生在片式阻容元件的周围，由诸多因素引起。
它的产生是一个复杂的过程，也是最烦人的问题，要完全消除它，是非常困难的。
锡珠的直径大致在0.2mm——0.4mm之间，也有超过此范围的。
锡珠的存在，不仅影响了电子产品的美观，对产品的质量也有极大的隐患。
我们都知道现在smt工艺中的元件间距小，密度高，若是锡珠在使用时脱落，就可能造成元件短路，影响电子产品的质量。
因此，弄清锡珠产生的原因，并对它进行有效的控制，显得尤为重要了。
锡珠的产生原因是多方面造成的。
锡膏的印刷厚度、其组成及氧化度、模板的制作及开口都有可能造成锡珠现象，同时锡膏是否吸收了水分、元件贴装压力、元器件及焊盘的可焊性、再流焊温度的设置、外界环境的影响都可能是锡珠产生的原因。
下面吉田店铺就从各方面来分锡珠产生的原因及解决方法。
1、锡膏的金属氧化度。
在锡膏中，金属氧化度越高在焊接时金属粉末结合阻力越大，锡膏与焊盘及元件之间就越不浸润，从而导致可焊性降低。
锡珠的发生率与金属粉末的氧化度成正比。
一般的，锡膏中的焊料氧化度应控制在０．０５％以下，最大极限为0.15％。
2、锡膏在印制板上的印刷厚度。
锡膏印刷后的厚度是漏板印刷的一个重要参数，通常在0.12ｍｍ——0.20ｍｍ之间。
锡膏过厚会造成锡膏“塌边”，促进锡珠的产生。
3、锡膏中助焊剂的量及焊剂的活性。
焊剂量太多，会造成锡膏的局部塌落，从而使锡珠容易产生。
另外，焊剂的活性小时，焊剂的去氧化能力弱，从而也容易产生锡珠。
免清洗锡膏的活性较松香型和水溶型锡膏要低，因此就更有可能产生锡珠。
4、此外，锡膏在使用前，一般冷藏在冰箱中，取出来以后应该使其恢复到室温后打开使用，否则，锡膏容易吸收水分，在再流焊锡飞溅而产生锡珠。
58回流焊中锡珠形成的原因及解决方法介绍|南昌回流焊原理2017-03-22 12:44 | #2楼波峰焊第一品牌【精极科技】深圳市精极科技有限公司成立于2002年8月，是一家以设计、生产、销售等工业仓储设备及柔性生产线设备为主的专业生产厂家，同时分销配套的防静电周边产品。

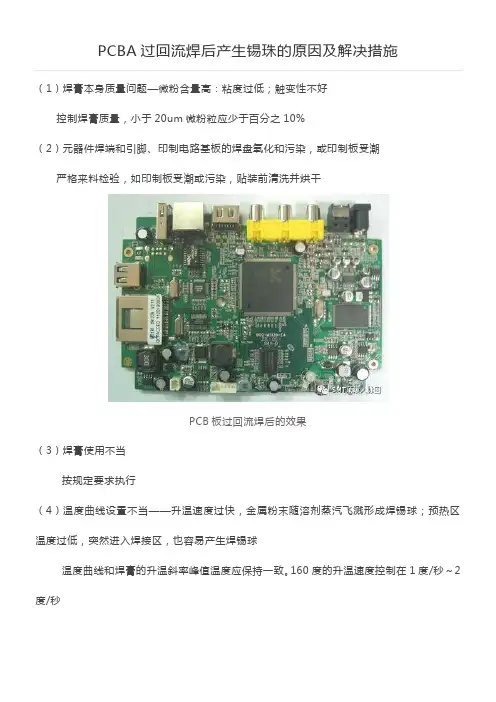

PCBA过回流焊后产生锡珠的原因及解决措施
（1）焊膏本身质量问题—微粉含量高：粘度过低；触变性不好
控制焊膏质量，小于20um微粉粒应少于百分之10%
（2）元器件焊端和引脚、印制电路基板的焊盘氧化和污染，或印制板受潮严格来料检验，如印制板受潮或污染，贴装前清洗并烘干
PCB板过回流焊后的效果
（3）焊膏使用不当
按规定要求执行
（4）温度曲线设置不当——升温速度过快，金属粉末随溶剂蒸汽飞溅形成焊锡球；预热区温度过低，突然进入焊接区，也容易产生焊锡球
温度曲线和焊膏的升温斜率峰值温度应保持一致。
160度的升温速度控制在1度/秒～2度/秒
（5）焊膏量过多，贴装时焊膏挤出量多；模板厚度或开口大；或模板与PCB不平行或有间隙
①加工合格模板
②调整模板与印制板表面之间距离，是其接触并平行
（6）刮刀压力过大、造成焊膏图形粘连；模板底部污染，粘污焊盘以外的地方严格控制印刷工艺，保证印刷的质量
（7）贴片的压力大，焊膏挤出量过多，使图形、粘连
提高贴片头Z桌的高度，减小贴片压力
（1）升温区的升温速度过快，焊膏中的溶剂、气体蒸发不完全，进入焊接区产生气泡、针孔解决措施：160度前的升温速度控制在1度/秒～2度/秒
SMT贴片过回流焊后效果
（2）焊膏中金属粉末的含氧量高，或使用回收焊膏、工艺环境卫生差、混入杂质
解决措施：控制焊膏的质量，制定焊膏的使用条例
（3）元器件焊端，引脚、印制基板的焊盘氧化或污染，或印制板受潮
解决措施：元器件先到先用，不要存放在潮湿环境中，不要超过规定的使用日期（4）焊膏受潮，吸收了空气中的水气
解决措施：达到室温后才能打开焊膏的容器盖，控制环境温度20度～26度、相对湿度40%～70%。
产生“锡珠”的原因分析及措施从“缩减制程、节约成本、减少污染”等角度出发，越来越多的电子焊接采用焊后“免清洗”工艺。
但是如果焊后板面有“锡珠”出现，则不可能达到“免清洗”的要求，因此“锡珠”的预防与控制在实施“免清洗”过程中就显得格外重要。
“锡珠”的出现不仅影响板级产品外观，更为严重的是由于印制板上元件密集，在使用过程中它有可能造成短路等状况，从而影响产品的可靠性。
综合整个电子焊接情况，可能出现“锡珠”的工艺制程包括：“SMT表面贴装”焊接制程、“波峰焊”制程及“手工焊”制程，我们从这三个方面来一一探讨“锡珠”出现的原因及预防控制的办法。
因为“波峰焊”及“手工焊”已推行多年，很多方面都已经比较成熟，因此，本文用了较多的篇幅介绍“SMT表面贴装”焊接制程中产生“锡珠”原因及防控措施。
一，关于的“锡珠”形态及标准一些行业标准对“锡珠”问题进行了阐释。
主要有MIL-STD-2000标准中的“不允许有锡珠”，而IPC-A-610C标准中的“每平方英寸少于5个”。
在IPC-A-610C 标准中，规定最小绝缘间隙0.13毫米，直径在此之内的锡珠被认为是合格的；而直径大于或等于0.13毫米的锡珠是不合格的，制造商必须采取纠正措施，避免这种现象的发生。
为无铅焊接制订的最新版IPCA- 610D标准没有对锡珠现象做更清楚的规定，有关每平方英寸少于5个锡珠的规定已经被删除。
有关汽车和军用产品的标准则不允许出现任何“锡珠”，所用线路板在焊接后必须被清洗，或将锡珠手工去除。

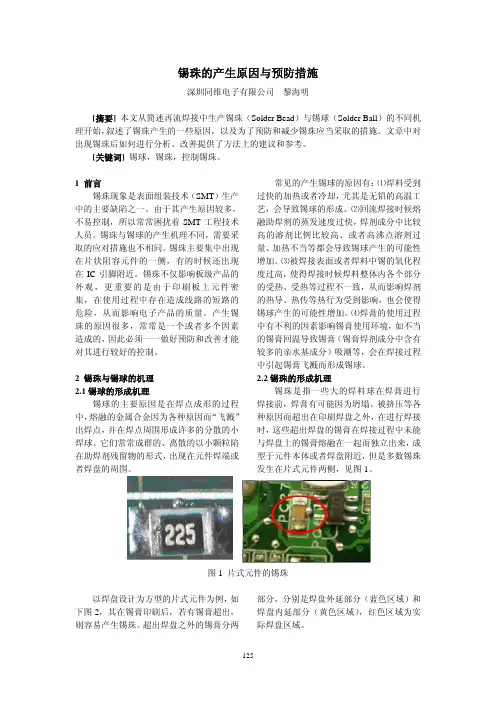

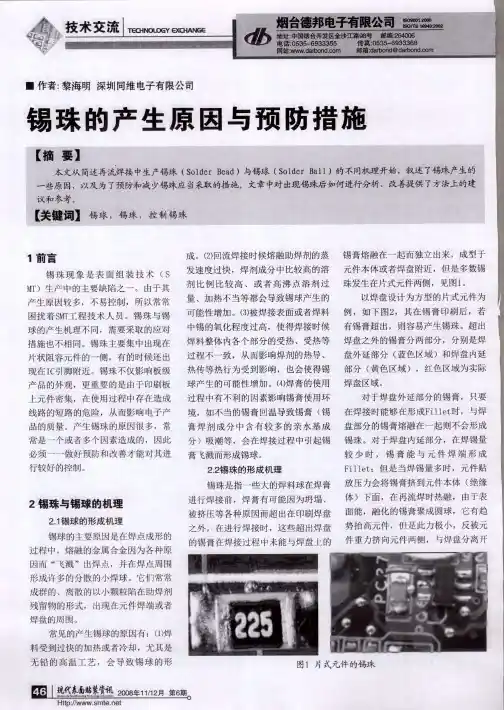

常见的锡珠形态及其尺寸照片见下图：二，“SMT表面贴装”制程“锡珠”出现的原因及预防控制办法在“SMT表面贴装”焊接制程中，回流焊的“温度、时间、焊膏的质量、印刷厚度、钢网（模板）的制作、装贴压力”等因素都有可能造成“锡珠”的产生。
因此，找到“锡珠”可能出现的原因，并加以预防与控制就是达成板面无“锡珠”的关键之所在。
（一），焊膏本身质量原因可能引起的“锡珠”状况1，焊膏中的金属含量。
焊膏中金属含量的质量比约为89-91％，体积比约为50％左右。
通常金属含量越多，焊膏中的金属粉末排列越紧密，锡粉的颗料之间有更多机会结合而不易在气化时被吹散，因此不易形成“锡珠”；如果金属含量减少，则出现“锡珠”的机率增高。
2，焊膏中氧化物的含量。
焊膏中氧化物含量也影响着焊接效果，氧化物含量越高，金属粉末熔化后在与焊盘熔合的过程中表面张力就越大，而且在“回流焊接段”，金属粉末表面氧化物的含量还会增高，这就不利于熔融焊料的完全“润湿”从而导致细小锡珠产生。
3，焊膏中金属粉末的粒度。
焊膏中的金属粉末是极细小的近圆型球体，常用的焊粉球径约在25-45μm之间，较细的粉末中氧化物含量较低，因而会使“锡珠”现象得到缓解。
4，焊膏抗热坍塌效果。
在回流焊预热段，如果焊膏抗热坍塌效果不好，在焊接温度前（焊料开始熔融前）已印刷成型的焊膏开始坍塌，并有些焊膏流到焊盘以外，当进入焊接区时，焊料开始熔融，因为内应力的作用，焊膏收缩成焊点并开始浸润爬升至焊接端头，有时因为焊剂缺失或其他原因导致焊膏应力不足，有一少部分焊盘外的焊膏没有收缩回来，当其完全熔化后就形成了“锡珠”。
由此可见，焊膏的质量及选用也影响着锡珠产生，焊膏中金属及其氧化物的含量，金属粉末的粒度、焊膏抗热坍塌效果等都在不同程度地影响着“锡珠”的形成。
（二），使用不当形成“锡珠”的原因分析1，“锡珠”在通过回流焊炉时产生的。
我们大致可以将回流焊过程分为“预热、保温、焊接和冷却”四个阶段。
“预热段”是为了使印制板和表贴元件缓慢升温到120-150℃之间，这样可以除去焊锡膏中易挥发的溶剂，减少对元件的热冲击。
而在这一过程中焊膏内部会发生气化现象，这时如果焊膏中金属粉末之间的粘结力小于焊剂气化产生的力，就会有少量“焊粉”从焊盘上流下或飞出，在“焊接”阶段，这部分“焊粉”也会熔化，从而形成“锡珠”。
由此可以得出这样的结论“预热温度越高，预热速度越快，就会加剧焊剂的气化现象从而引起坍塌或飞溅，形成锡珠”。
因此，我们可以采取较适中的预热温度和预热速度来控制“锡珠”的形成。
2，焊膏在印制板上的印刷厚度及印刷量。
焊膏的印刷厚度是生产中一个主要参数，印刷厚度通常在0.15-0.20mm之间，过厚或过多就容易导致“坍塌”从而形成“锡珠”。
在制作钢网（模板）时，焊盘的大小决定着模板开孔的大小，通常，我们为了避免焊膏印刷过量，将印刷孔的尺寸控制在约小于相应焊盘接触面积10％，结果表明这样会使“锡珠”现象有一定程度的减轻。
3，如果在贴片过程中贴装压力过大，当元件压在焊膏上时，就可能有一部分焊膏被挤在元件下面或有少量锡粉飞出去，在焊接段这部分焊粉熔化从而形成“锡珠”；因此，在贴装时应选择适当的贴装压力。
4，焊膏通常需要冷藏，在使用前一定要使其恢复至室温方可打开包装使用，如果焊膏温度过低就被打开包装，会使膏体表面产生水分，这些水分在经过预热时会造成焊粉飞出，在焊接段会让热熔的焊料飞溅从而形成“锡珠”。
我国一般地区夏天的空气湿度较大，把焊膏从冷藏取出时，一般要在室温下回温4-5小时再开启瓶盖。
5，生产或工作环境也影响“锡珠”的形成，当印制板在潮湿的库房存放过久，在装印制板的包装袋中发现细小的水珠，这些水分和焊膏吸潮的水分一样，会影响焊接效果从而形成“锡珠”。
因此，如果有条件，在贴装前将印制板或元器件进行一定的烘干，然后进行印刷及焊接，能够有效地抑制“锡珠”的形成。
6，焊膏与空气接触的时间越短越好，这也是使用焊膏的一个原则。
取出一部分焊膏后，立即盖好盖子，特别是里面的盖子一定要向下压紧，将盖子与焊膏之间空气挤出，否则对焊膏的寿命会有一定的影响，同时会造成焊膏的干燥加快或在下次再使用时吸潮，从而形成“锡珠”。
由此可见，“锡珠”的出现有很多原因，只从某一个方面进行预防与控制是远远不够的。
我们需要在生产过程中研究如何防制各种不利因素及潜在隐患，从而使焊接达到最好的效果，避免“锡珠”的产生。
（三），“SMT表面贴装”过程的“锡珠”预防与控制1，焊膏的选用在选择焊膏时，应坚持在现有工艺条件下的试用，这样，既能验证供应商焊膏对自身产品、工艺的适用性，也能初步了解该焊膏在实际使用中的具体表现。
对焊膏方面的评估，应注意各种常见的参数，比如“焊油与焊粉的比例、锡球的颗粒度”等。
正确选择的焊膏不一定是各项参数都最优异，更多的情况下，对于SMT的工艺制程及产品特性来讲，适合的就是最好的。
因此，选择适合自身工艺及产品的焊膏，并将所有参数定下来，在以后的供应商交货过程中做出品管验收及品检的依据，一方面核对供应商所提供的书面资料，另一方面取少量不同批次的产品进行试用。
优质供应商，会在配合过程中提出相应的工艺建议，并根据客户具体要求进行焊膏产品的升级及缺陷改进；因此，相对稳定的、诚信度高的供应商，对客户在焊膏质量方面预防及控制“锡珠”能提供很大的帮助。
2，“SMT表面贴装”工艺控制与改进在所有的工艺控制过程中，从焊膏的保存及取出使用、回温、搅拌都有严格的文件规定，主要有以下几个方面的重点：（1），严格按照供应商提供的存贮条件及温度进行存贮，一般情况下焊膏应存贮于0-10℃的冷藏条件下；（2），焊膏取出后、使用前，应该进行常温下的回温，在焊膏未完全回温前，不得开启；（3），在搅拌过程中，应该按照供应商所提供的搅拌方法及搅拌时间进行搅拌；（4），在印刷过种中，应该注意印刷的力度，及钢网表面的清洁度，及时擦拭钢网表面多余的焊膏残留，防止在这个过程污染PCB板面从而造成焊接过程中的锡珠产生。
（5），回流焊过程中，应严格按照已经订好的回流焊曲线进行作业，不得随意调整；同时应该经常校验回流焊曲线与标准曲线的差异并修正；（6），在“SMT表面贴装”工艺中，钢网（模板）的“开口方式”以及“开口率”很可能导致焊膏在“印刷特性”及“焊接特性”方面的一些缺陷从而引起“锡珠”。
在相关实验中，我们对钢网进行了改进，将原来易产生“锡珠”的片式元件1：1钢网开口，改为1：0.75的楔形，改后试验效果较好“锡珠”产生的机率明显下降直至基本杜绝。
通过修改钢网的开口方式和批量的印刷试验，可以很明显地看到，改后钢网的开口方法可以有效防控“锡珠”的产生。
修改后“防锡珠”钢网的印刷效果及焊接效果见图二：按照多次的对比实验，并结合“图二”可以看出，通过修改前后三次的效果对比，第二次修改后的钢网，没有见到明显的锡珠，而锡膏的焊锡量也没有偏少。
由此说明通过钢网的开口改变，对“SMT表面贴装”制程中的“锡珠”防控还是有一定效果的。
同时我们对更改后的焊接产品送到“赛宝实验室”进行检测（报告编号为“FX03-2081691”），通对该线路板上的0603元件进行推剪力测试，在“R124、R125、R126、C16、C57”五个元件点的剪切力分别为“58.14N、56.53N、51.87N、50.90N、52.35N”，焊接强度能达到我们的要求。
“SMT表面贴装”制程虽然对“锡珠”的防控较为复杂，但经过长期的工作努力及经验积累，相信可以做到无“锡珠”，或有效降低“锡珠”产生的机率。
三，“波峰焊”过程中出现“锡珠”的原因及预防控制办法在“波峰焊”工艺过程中，“锡珠”的产生有两种状况：一种是在板子刚接触到锡液时，因为助焊剂或板材本身的水份过多或高沸点溶剂没有充分挥发，遇到温度较高的锡液时骤然挥发，较大的温差致使液态焊锡飞溅出去，形成细小锡珠；另一种情况是在线路板离开液态焊锡的时候，当线路板与锡波分离时，线路板顺着管脚延伸的方向会拉出锡柱，在助焊剂的润湿作用及锡液自身流动性的作用下，多余的焊锡会落回锡缸中，因此而溅起的焊锡有时会落在线路板上，从而形成“锡珠”。
因此，我们可以看到，在“波峰焊”防控“锡珠”方面，我们应该从两个大的方面着手，一方面是助焊剂等原材料的选择，另一方面是波峰焊的工艺控制。
（一），助焊剂方面的原因分析及预防控制办法1、助焊剂中的水份含量较大或超标，在经过预热时未能充分挥发；2、助焊剂中有高沸点物质或不易挥发物，经预热时不能充分挥发；这两种原因是助焊剂本身“质量”问题所引起的，在实际焊接工艺中，可以通过“提高预热温度或放慢走板速度等来解决”。
除此之外，在选用助焊剂前应针对供商所提供样品进行实际工艺的确认，并记录试用时的标准工艺，在没有“锡珠”出现的情况下，审核供应商所提供的其他说明资料，在以后的收货及验收过程中，应核对供应商最初的说明资料。
（二），工艺方面的原因分析及预防控制办法1，预热温度偏低，助焊剂中溶剂部分未完全挥发；2，走板速度太快未达到预热效果；3，链条（或PCB板面）倾角过小，锡液与焊接面接触时中间有气泡，气泡爆裂后产生锡珠；4，助焊剂涂布的量太大，多余助焊剂未能完全流走或风刀没有将多余焊剂吹下；这四种不良原因的出现，都和标准化工艺的确定有关，在实际生产过程中，应该严格按照已经订好的作业指导文件进行各项参数的校正，对已经设定好的参数，不能随意改动，相关参数及所涉及技术层面主要有以下几点：（1），关于预热：一般设定在90℃-110℃，这里所讲“温度”是指预热后PCB板焊接面的实际受热温度，而不是“表显”温度；如果预热温度达不到要求，则焊后易产生锡珠。
