中考必备-物理《实验：测量定值电阻的阻值》考典练题（解析版）一、实验探究题1.小明在做“用伏安法测量某定值电阻R的阻值”的实验中：(1)请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整．(2)实验前，为保护电路，滑动变阻器的滑片应置于______端(填“A”或“B”)．(3)闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是______(填符号)．A.滑动变阻器断路B.R断路C.R短路(4)排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则通过定值电阻的电流大小为______A，它的阻值是______Ω.(5)通常情况下要进行多次测量并取平均值，其目的是为了______2.现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。

在利用“伏安法”测量定值电阻R1阻值的实验中：(1)请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整。

(2)实验前为了保护电路，滑动变阻器的滑片应置于_____端(选填“A”或“B“)；(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是_____(填符号)A.滑动变阻器断路B.R x断路C.R x短路(4)排除故障后，当电压表示数为2.7V时，电流表示数如图丙所示，则通过R x的电流大小为_____。

它的阻值是_____Ω。

(5)本实验要多次测量取平均值，是为了_____。

3.某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2V～3V，R x的阻值约为6Ω～7Ω.实验室提供如下器材：导线若干、开关、电流表(量程0～0.6A，0～3A)、电压表(量程0～3V，0～15V)、滑动变阻器R(最大阻值为30Ω)。

请你思考完成下列问题：(1)按照图甲用笔画线代替导线，连接好图乙中的实物图。

(2)用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U=______。

专题17 伏安法测电阻➢ 核心考点： 【实验目的】 测未知电阻的阻值 【设计并进行实验】1.实验器材：电源、导线、开关、定值电阻、小灯泡、电流表、电压表、滑动变阻器；2.实验原理：IU R =3.实验步骤：（1）断开开关，调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。

（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I 、电压表的示数U ，并记录在表格中。

（3）根据公式IUR =计算出R 的值，并记录在表格中。

（4）通过移动滑动变阻器滑片，改变定值电阻两端的电压和通过电阻的电流，分别记录对应的值。

实验次数123456电流I/A 00.150.190.280.40.6电压U/V 00.81 1.423电阻R/Ω5.35.3 5550.7550.25【拓展实验】（5）将定值电阻换成小灯泡进行实验，电路图和实物图如下所示：【分析数据】①将测得的定值电阻阻值进行求平均值：554321RRRRRRx++++=Ω=5555555Ω+Ω+Ω+Ω+Ω=②不能将小灯泡的电阻测量值进行求平均值，因为小灯泡电阻受温度的影响，是变化的。

定值电阻和小灯泡的UI-图如下：【实验结论】电阻是导体本身的特性，和导体的电流与电压无关；灯泡的电阻不是固定的，随温度的升高而增大。

【交流与讨论】（1）滑动变阻器的作用：保护电路、改变定值电阻（小灯泡）两端的电压和通过的电流。

（2）滑动变阻器规格的选取：电源点电压U小灯泡额定电压U L小灯泡正常发光时电阻R LLLLUUURR-=滑所选滑动变阻器最小阻值：LLL RUUUR-=滑所选滑动变阻器：滑滑RUUURLL-≥L （3）要使小灯泡正常发光，应移动滑片，使电压表示数为小灯泡额定电压。

（4）电压表示数小于（或大于）小灯泡额定电压时，滑片移动方向的判断：应使滑动变阻器接入电路中的电阻变小（或变大）。

（5）实验时多次测量的目的：①定值电阻：获得多组数据求平均值，减小误差；②小灯泡：获得多组数据，探究灯丝的电阻与温度之间的变化关系；（6）电路故障分析。

2021中考物理实验专题：电阻的测量（易错型）1. 一个物理课外实验小组用如图甲所示的电路来测量某待测电阻R x 的阻值，其中定值电阻R0 =2OΩ。

请你帮实验小组完成∶（1）按照甲图的实验电路图，用笔画线代替导线将乙图连接完整（部分导线已连好）；（2）在连接电路时，开关应________，闭合开关前，滑动变阻器的滑片应置于________（选填“左”或“右”）端；（3）闭合开关S1，将开关S2掷于“1”时，调节滑动变阻器的滑片到适当位置，记下此时电压表的示数为U1；保持滑片位置不变，将开关S2掷于“2”时，记下此时电压表的示数为U2。

则待测电阻R x阻值的表达式Rx=________（用R0、U1、U2表示）。

（4）重复步骤(3)，共得到5组U1、U2的数据，并计算出U2/U1的值，如下表所示，则5组 U2/U1数据的平均值为________；利用U2/U1的平均值，求出待测电阻R x为________Ω。

（5）实验中，采用了多次测出U1和U2的值，并由 U2/U1的平均值，求待测电阻Rx阻值的目的是为________。

2. 小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器（20Ω 15A）、电阻箱（0—9999Ω 5A）各一个，待测电阻R1、R2，导线若干。

（1）连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至________。

（2）①图乙是他们连接的测量R1阻值的部分电路。

请用笔画线代替导线，将电路连接完整________。

②闭合开关前，应将滑动变阻器的滑片P置于最________（选填“左”、“右”）端。

③在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为0.2A时，电压表示数如图丙所示，则电阻两端的电压为_______V。

多次实验所测量的结果如表所示，则R1的阻值为________Ω。

1较小的电流来测量，这样做的理由是：________。

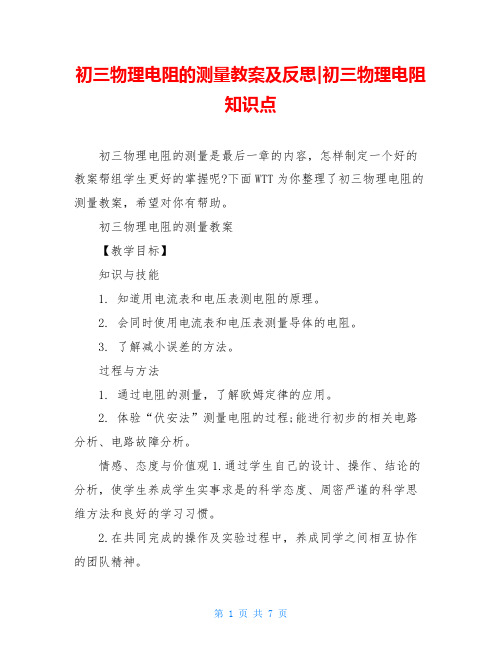

初三物理电阻的测量教案及反思|初三物理电阻知识点初三物理电阻的测量是最后一章的内容，怎样制定一个好的教案帮组学生更好的掌握呢?下面WTT为你整理了初三物理电阻的测量教案，希望对你有帮助。

初三物理电阻的测量教案【教学目标】知识与技能1. 知道用电流表和电压表测电阻的原理。

2. 会同时使用电流表和电压表测量导体的电阻。

3. 了解减小误差的方法。

过程与方法1. 通过电阻的测量，了解欧姆定律的应用。

2. 体验“伏安法”测量电阻的过程;能进行初步的相关电路分析、电路故障分析。

情感、态度与价值观1.通过学生自己的设计、操作、结论的分析，使学生养成学生实事求是的科学态度、周密严谨的科学思维方法和良好的学习习惯。

2.在共同完成的操作及实验过程中，养成同学之间相互协作的团队精神。

【教学重点】1.会用“伏安法”测量导体的电阻。

2.基本电学实验常规;与实验相关的动态电路分析、电路故障分析、实验数据处理。

【教学难点】引导学生分析实验数据，发现规律。

【教学准备】教师用：多媒体教学设备、多媒体课。

学生用：学生电源、电压表、电流表、滑动变阻器、开关、定值电阻、小灯泡、导线若干(共24组)等。

【教学过程】主要教学过程教学内容教师活动学生活动一、创设生活情境，引入新课【问题提出】： 1.教师出示一个坏的收音机，告诉学生经过检查，发现一只模糊不清的电阻线断了，需要更换。

怎样才能知道它的阻值呢?2.通过多媒体课模拟上面这一过程。

问题：利用我们学习过的知识能不能进行测量一下呢?(设计意图：通过利用收音机这一实物，进行展示，点明需要更换标注模糊的电阻，并让学生利用学习过的知识进行测量电阻。

这样将物理知识与实际生活联系在一起，增强了学生对物理应用于生活的认识。

) 学生思考并分组讨论设计自己的解决方案。

二、新课教学一、测量定值电阻的阻值(1)实验原理：(2)实验电路图：2.滑动变阻器的作用：①保护电路;②改变用电器两端的电压和通过的电流。

【设计实验】1.教师鼓励学生大胆发言，说明自己小组的解决方案。

用电流表或电压表测量定值电阻的阻值一、所给器材：电源（电压未知）、开关、电流表、定值电阻R、导线若干、未知电阻R X。

（要求：画出实验电路图，写出实验步骤和表达式）方法1：1.如图，闭合S，先测出R的电流I1；2.拆下电流表，接到另一支路上，测出R x的电流I2。

推导出表达式：U=U1=U2=I1R, R x=U/I2=I1R/I2。

方法2：1.如图，闭合S，先测出干路的电流I12.拆下电流表，接到支路上，测出R x的电流I2。

推导出表达式：U=U1=U2=（I1-I2）R, R x=U/I2=（I1-I2）R/I2。

方法31.如图，闭合S，先测出干路的电流I1；2.拆下电流表，接到支路上，测出R的电流I2。

推导出表达式：U=U1=U2=I2R, R x=U/（I1-I2）=I2R/（I1-I2）。

方法41.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。

推导出表达式：U=U1=U2=（I2-I1）R, R x=U/I1=（I2-I1）R/I1。

方法51.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。

推导出表达式：U=U1=U2=I1R, R x=U/(I2-I1)=I1R/(I2-I1)。

方法61.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。

推导出表达式：S断开时U=I1（R x+R），S闭合时U=I2R x，所以，I1（R x+R）=I2R x，解得R x= I1R/(I2-I1)。

方法71.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。

推导出表达式：S断开时U=I1（R x+R），S闭合时U=I2R，所以，I1（R x+R）=I2R，解得R x= （I2-I1）R/I1。

方法81.如图，S接a时，读出电流表示数I1；2.S接b时，读出电流表示数I2。

推导出表达式：U=U1=U2=I2R，R x=U/I1=I2R/I1。

实验07 伏安法测电阻实验【实验剖析】1.实验方法伏安法测电阻：根据欧姆定律公式I=U/R，变式得：R=U/I。

我们用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，再用公式R=U/I就可以求出这个电阻的阻值。

这种测量电阻的方法，叫伏安法测电阻。

2.测量定值电阻的阻值（1）实验电路图（2）实物连接图（3）实验记录表示例实验次数 1 2 3 4电压/V电流/A电阻/Ω电阻的平均值/Ω（4）说明：①定值电阻在伏安曲线图像中，是一条过原点的直线，如下图的示例：②这里的滑动变阻器的作用：保护电路；改变定值电阻两端的电压。

③本实验中多次测量求平均值，是为了减小测验误差。

3.测量小灯泡的电阻（1）实验电路图（2）实物连接图（3）实验记录表示例实验次数 1 2 3 4电压/V电流/A电阻/Ω（4）说明：①小灯泡电阻的伏安曲线图像如下图的示例：②这里的滑动变阻器的作用：保护电路；改变小灯泡两端的电压。

③本实验中多次测量，是为了测量小灯泡在不同电压下的电阻。

不能对小灯泡在不同电压下的电阻求平均值。

因为小灯泡灯丝的电阻随温度的升高而增大。

电压越高时，电流越大，小灯泡灯丝发热越厉害。

4.实验注意事项（1）连接电路时，开关要断开。

闭合开关前，滑动变阻器的滑片要处于最大阻值处。

（2）注意选择电流表、电压表的量程，接线时，要让电流从它们的正接线柱流入，负接线柱流出。

（３）电压表要与被测电阻相并联。

（４）每次实验操作力求迅速，尽量减小由于电阻长时间通电温度升高，电阻变大。

4.常考点（1）接线时，开关应处于断开状态。

（2）分析实验数据获取结论。

（3）电流表、电压表量程的选择与读数。

（4）实验记录表的完善或设计。

（5）绘伏安曲线图。

（6）不能对小灯泡的值电阻求平均值的原因：小灯泡的电阻随温度的升高而增大，所以在不同的电压下的电阻不相同。

（7）实验原理：欧姆定律（I=U/R）【易错点】1. 接线时，开关处于“闭合位置”；滑动变阻器的滑片位于最小阻值处。

1.关于测量定值电阻阻值得实验【方案一】运用电压表(无电流表)，一个阻值为R0的固定电阻，测量定值电阻阻值．器材：一只电压表，一个阻值为R0的固定电阻、电源、开关和导线若干．实验步骤：步骤一、请你在右图虚线框中画出实验时所需的电路图，并连接电路步骤二、将电压表在Rx两端，闭合开关，读出电压表的示数Ux步骤三、将电压表在R0两端，闭合开关，读出电压表的示数U0步骤四、根据你设计的电路的特点和实验所测得的物理量，写出Rx的表达式(用符号表示)【方案二】运用一只电压表(无电流表)一个已知最大阻值的滑动变阻器，测量定值电阻阻值．器材：一只电压表、一个已知最大阻值的滑动变阻器，电源、开关和导线若干．实验要求：请你在右图虚线框中画出实验所需的电路图．评估交流：(1)从实验操作角度看，以上两个方案中，方案更好．(2)好在(只要求写出一条)2.小明用“伏安法”测量定植电阻Rx的阻值，实验提供的实验器材有：A.待测电阻Rx（阻值约为200Ω）；B.二节干电池（每节干电池的电压约为1.5V）C.电压表一个（量程0～3V，0～15V）；D.电流表一个（0～0.6A，0～3A）；E.滑动变阻器R0（规格为100Ω,2A）；F．开关S一个，导线若干，则；①小明用如图所示的电路来测量待测电阻Rx的阻值，则该电路中电流表所选用的量程对应的分度值为；电路中的最大电流约为 A。

②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx的阻值。

那么，为了能较精确的测出Rx的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案：A．在虚线方框内画出你设计的可行实验电路图，要求连接好电路后，电表的位置不移动就能测出待测电阻Rx的阻值（其中，部分已画好）B．根据所画的电路图，用铅笔线代替导线将实物图连接起来，使之成为符合要求的电路（没有选用的器材就不要连接。

其中，部分导线已连好）C．简述主要的实验步骤：第一步： ;第二步：。

D写出待测电阻的表达式Rx= （用实验步骤和题中的相关字母表示）①0.02A；0.015②A：省略；B：省略；C 将滑动变阻器的阻值调到零观察电压表的示数U1；将滑动变阻器的阻值调到最大观察电压表的示数U2；D．Rx=212100U U U ∙Ω-3.用实验室提供的常用器材（电源是一节干电池）测电阻时，小明外与另外三位同学各自设计了下列甲、乙、丙、四个电路图。

2022-2023学年九年级物理：电阻的测量一．选择题（共6小题）1．某同学指出：在用伏安法测量电阻的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（）A．向电路中连接滑动变阻器时，应该使滑片位于滑动变阻器阻值最大的位置B．向电路中连接开关时，应该将开关断开C．电压表应与待测电阻并联，电流表应与待测电阻串联D．开关应该接在靠近电源电流流出的一端2．“伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对伏安法测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（）A．两个实验的实验原理都是I=U RB．滑动变阻器在两个实验的作用仅是保护电路C．两个实验进行多次测量的目的不同D．两个实验都采用了控制变量法3．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U﹣I图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻4．某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏5．小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为0﹣3V，电流表的量程为0﹣3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（）A．电压表和电流表的位置接反了B．他没有多次测量取平均值，致使误差过大C．电压表按0﹣15V量程读数，电流表按0﹣0.6A量程读数D．电压表按0﹣15V量程读数，电流表按0﹣3A量程读数6．某同学利用如图所示的电路测量小灯泡的电阻。

初中物理几种测量电阻方法一、伏安法例1. 有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值？解析：1. 按图1所示电路图连接实验电路；图12. 闭合开关，三次改变R”的值，分别读出两表示数；3. 算出三次R的值，求平均值。

说明：这种方法的优点为：可多次测量求平均值，以减小测量误差。

缺点是：因为电压表的分流作用，测量结果偏小。

二、电压表和定值电阻如图2所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，测出电阻R两端的电压U1。

图22. 将电压表拆下，与R0并联接入电路测出电阻R0两端的电压U。

23. 求解：由，得。

说明：这种方法的缺点为：需要进行两次电压表连接，实验时间加长。

优点为：测量较为准确，元件使用较少。

三、电压表和滑动变阻器1、电路如图3所示。

图32. ①如图3所示连接电路，将滑片移到阻值为零的位置，记下电压表示数U1。

②将滑片移到阻值最大位置，记下电压表示数U2。

3. 求解：说明：该方法的优点为：使用电器元件少，连接简单。

缺点是：因为电压表的分流作用，测量结果偏小，且不能进行多次测量求平均值以减小误差。

四、电压表和开关1. 如图4所示连接好电路，闭合“替代开关”S，记下电压表示数U1；图42. 断开“替代开关”，记下电压表示数U2；3. 求解：因为，所以。

说明：该方法的优点为：使用电器元件少，连接简单。

缺点是：由于没有使用滑动变阻器，电路中的电压表应该接在较大的量程上，所以测量结果误差较大。

五、电流表和定值电阻1. 如图5所示，将被测电阻R与定值电阻R0并联接入电路，用电流表测通过被测电阻R的电流I1；图52. 将电流表拆下，与定值电阻串联接入电路，测出通过定值电阻R0的电流I2；3. 求解：由得。

说明：这种方法的缺点为：需要进行两次电流表连接，实验时间加长。

优点为：测量较为准确，元件使用较少。

六、电流表和滑动变阻器方法一：根据串联电路电流处处相等1. 如图7所示连接电路，滑片位于阻值最小的位置，记下电流表示数I1；图72. 滑片位于阻值最大的位置，记下电流表示数I2；3. 求解：因为所以。
