互感器局放检测试验方案方案编写：方案审核：1方案批准：互感器局放试验方案一、编制说明局部放电对绝缘的破坏有两种情况：一是放电质点对绝缘的直接轰击，造成局部绝缘破坏，逐步扩大，使绝缘击穿；二是放电产生的热、臭氧等活性气体的化学作用，使局部绝缘受到腐蚀，电导增加，最后导致热击穿。
因此，规程规定，互感器应按10%的比例进行局放试验，若局部放电量达不到规定要求应增大抽测比例。
互感器的局部放电试验是属于工作强度大，电压高，危险性大的试验项目，为了确保试验安全，提高试验数据的准确性，在总结以往试验的基础上，特编制本试验方案，在互感器局放测试过程中，所有参加试验的人员应遵照执行。
二、编制依据1、《电气装置安装工程电气设备交接试验标准》 GB50150-2016；2、《电力建设安全工作规程》-----------DL5009.3-19973、《现场绝缘试验实施导则》--------------DL560-954、《仪器使用说明书、工程相关厂家资料》三、电压互感器局放试验概况互感器安装在高压开关柜内，与其他设备距离相当的小，且与断路器和母线的连接铜排已安装完毕，试验具有一定的难度。
在进行高压线连接时应特别注意安全距离防止对周边柜体及相邻设备出现放电现象。
如果试验结果超出规程规定的局放量要求范围，对于互感器与其他设备的连接铜排应拆除或应该将互感器拆下后放置到空旷的场地、试验室再进行试验，以保证试验数据的相对准确性和真实性。
在连接线的两端应连接可靠，尽量减少尖端及毛刺，防止放电。
四、试验方案1、试验方案简述：电流互感器采用无局放控制箱及变压器或无局放谐振耐压试验装置进行外施加压的方法，通过耦合电容分压器用局放测试仪进行局放测试。
电压互感器局放试验采用无局放三倍频发生器通过倍频感应的升压方式从二次侧加压，用局放测试仪进行局放量测量，试验电源同时需要380V与220V。
局放测量试验所施加在互感器上的电压很高，最高达到1.2Um，因此对于设备绝缘以及试验的安全距离要求较高，且测试精度要求高，数据要求准确，才能正确判断互感器的好坏。
实验局部放电测量 The following text is amended on 12 November 2020.实验4 局部放电测量0 实验目的了解局部放电产生的基本原理。
学习局部放电的测量方法及仪器的正确使用。
分析局部放电起始电压、视在放电量与设备绝缘质量的关系。
了解各种局部放电信号的特点。
1．局部放电的产生和实验原理电气设备绝缘内部常存在一些弱点，例如在一些浇注、挤制或层绕绝缘内部容易出现气隙或气泡。
空气的击穿场强和介电常数都比固体介质小，因此在外施电压作用下这些气隙或气泡会首先发生放电，这就是电气设备的局部放电。
放电的能量很弱，不会影响到设备的短时绝缘强度，但日积月累会引起绝缘老化，最后可能导致整个绝缘在正常电压下发生击穿。
近数十年来，国内外已经越来越重视对设备进行局部放电测量。
图1 固体介质内部气隙放电的三电容模型（a）通过气孔的介质剖面（b）等效电路局部放电的产生机理常用三电容模型来解释，如图1所示。
图中C g代表气隙的电容；C b代表与C g串联部分的介质电容；C a代表其余部分的电容。
若在电极上施加交流电压u t，则出现在C g上的电压为u g，即：u g＝ [C b/(C g+C b)]u t＝ [C b/(C g+C b)]U max sinωt（1）因为气隙很小，C g比C b大很多，故u g比u t小很多。
局部放电时气隙中的电压和电流变化如图2所示。
u g随u t升高，当u t上升到u s（起始放电电压），u g达到C g的放电电压U g时，C g气隙放电，于是C g上的电压很快从U g下降到U r，放电熄灭，则：U r＝ [C b/(C g+C b)]u c式中u c为相应的外施电压；U r为残余电压（0≤U r<U g）。
放电后在C g上重建的电压将随着外施电压的升高呈上升趋势，从U r开始，当上升至U g时又发生放电，如此周而复始。
此时通过C g在外回路有一脉冲电流i如图2（b）所示，它是检测局部放电的主要依据。

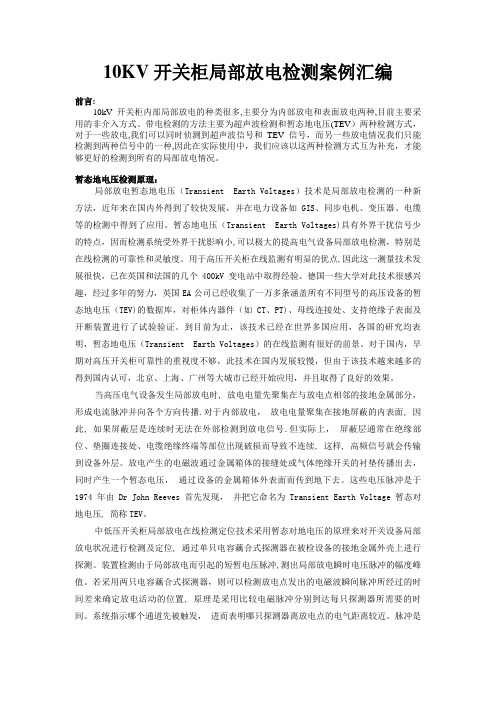

10KV开关柜局部放电检测案例汇编前言:10kV开关柜内部局部放电的种类很多,主要分为内部放电和表面放电两种,目前主要采用的非介入方式、带电检测的方法主要为超声波检测和暂态地电压(TEV）两种检测方式，对于一些放电,我们可以同时侦测到超声波信号和TEV信号，而另一些放电情况我们只能检测到两种信号中的一种,因此在实际使用中，我们应该以这两种检测方式互为补充，才能够更好的检测到所有的局部放电情况。
暂态地电压检测原理：局部放电暂态地电压（Transient Earth Voltages）技术是局部放电检测的一种新方法，近年来在国内外得到了较快发展，并在电力设备如GIS、同步电机、变压器、电缆等的检测中得到了应用。
暂态地电压（Transient Earth Voltages)具有外界干扰信号少的特点，因而检测系统受外界干扰影响小,可以极大的提高电气设备局部放电检测，特别是在线检测的可靠性和灵敏度。
用于高压开关柜在线监测有明显的优点,因此这一测量技术发展很快，已在英国和法国的几个400kV变电站中取得经验。
德国一些大学对此技术很感兴趣，经过多年的努力，英国EA公司已经收集了一万多条涵盖所有不同型号的高压设备的暂态地电压（TEV)的数据库，对柜体内器件（如CT、PT)、母线连接处、支持绝缘子表面及开断装置进行了试验验证。
到目前为止，该技术已经在世界多国应用，各国的研究均表明，暂态地电压（Transient Earth Voltages）的在线监测有很好的前景。
对于国内，早期对高压开关柜可靠性的重视度不够，此技术在国内发展较慢，但由于该技术越来越多的得到国内认可，北京、上海、广州等大城市已经开始应用，并且取得了良好的效果。
当高压电气设备发生局部放电时, 放电电量先聚集在与放电点相邻的接地金属部分，形成电流脉冲并向各个方向传播.对于内部放电，放电电量聚集在接地屏蔽的内表面, 因此, 如果屏蔽层是连续时无法在外部检测到放电信号.但实际上，屏蔽层通常在绝缘部位、垫圈连接处、电缆绝缘终端等部位出现破损而导致不连续, 这样, 高频信号就会传输到设备外层。
电压互感器局部放电试验研究局部放电是造成电压互感器绝缘损坏的主要原因，积极开展电压互感器局放试验可预防重大电力事故，保证电力系统安全运行。
文章以型号为JDZX3-15的电压互感器为试验对象，通过比较得出，检测系统增加隔离、滤波装置能大大降低电源的干扰；使用屏蔽实验室能有效隔离外界各种空间干扰，提高局放检测精度。
标签：电压互感器；局部放电；电源干扰；屏蔽实验室引言电压互感器是电力系统中一种重要的特殊变压器，主要将交流大电压按比例降到可用仪表直接测量的数值，同时为继电保护和自动装置提供电源。
其绝缘性能的好坏是判定互感器状况的重要因素。
研究证明，局部放电是造成高压电气设备绝缘损坏的主要原因之一，微弱放电的累积效应会使绝缘缺陷逐渐扩大，最终出现击穿、爆炸现象。
积极开展互感器局部放电试验对及时发现互感器中的绝缘弱点和缺陷，保证电力系统安全运行具有重要意义。
2015年5月，五凌电力公司与华北电力大学合作，选取公司电厂中有代表性的电压互感器，对局放试验进行了学习，并对现场试验中部分干扰的抑制及屏蔽实验室的搭建进行了研究。
1 电压互感器现场局部放电试验1.1 系统构成及接线我公司进行电压互感器局放测量时，采用传统的脉冲电流法，由三倍频发生器和试验变压器在试品的高压端提供试验电压，通过无局放耦合电容器和输入单元将局部放电信号取出并送至局部放电检测仪显示、判断和测量。
系统接线原理如图1。
其中：三倍频发生器型号为GOZ-SBF；无局放试验变压器及耦合电容器参数分别为50KV/10KV A及1000pF/100kV；外同步模块型号为HCTX-06A；输入单元型号为HCPD-1-3；局放测试仪型号为HCPD-9108；被试电压互感器型号为JDZX3-15。
1.2 试验程序局放试验可结合感应耐压试验进行，即在耐压60s后不将电压回零，直接将电压降至局放测量电压进行30s局放测量；如单独进行局放试验，则先将电压升至预加电压（一般是感应耐压的80%），停留10s后，将电压降至局放测量电压进行局放测量。
电流互感器局部放电实验研究【摘要】由于电流互感器绝缘体中存在着细微的气泡和裂纹，没有形成连通性故障，用交流耐压方式无法检测成功。
利用局部放电的方式进行绝缘体局部放电检测，通过获取局部放电量来判断检测部位是否存在着放电现象，从而检验处绝缘体内部的薄弱环节，加强互感器的运行安全。
【关键词】绝缘体局部放电；脉冲电流；校正电荷引言国标GB50150-91《电气装置安装工程电气设备交接试验标准》中规定“35kV 及以上固体绝缘互感器应进行局部放电试验”。
35kV固体绝缘互感器，一般指LCZ-35型环氧树脂电流互感器。
由于在这种互感器在浇注环氧树脂时可能残留小气泡，在搬运过程中又容易因振动和撞击产生微小裂纹。
这些微小的气泡和裂纹往往存在于绝缘体的局部，没有形成连通性故障，用交流耐压方式无法检测成功。
在交流高电压作用下，便会产生局部放电，周而复始地形成恶性循环，并伴随着电、热、声、光过程，加速着绝缘材料的老化，以致酿成严重的电气事故，破坏系统的正常运行。
利用局部放电的方式进行绝缘体局部放电检测，通过获取局部放电量来判断检测部位是否存在着放电现象，从而检验处绝缘体内部的薄弱环节，加强互感器的运行安全。
1 局部放电试验局部放电测量方法主要有无线电干扰测量方法、放电能量法和脉冲电流法。
脉冲电流法灵敏度高，是目前国际电工委员会推荐进行局部放电测试的一种通用方法。
1.1 测试装置为了取得较好的试验电源，阻止干扰脉冲进入测量回路，使用了型号为LB-55 kV·A的电源滤波装置，成套的YDW-k5V·A无局部放电升压试验变压器和XYD-5S无局部放电调压器，局部放电仪型号为KJF96-1，检测阻抗是RLC 型，调谐电容量范围为25 ～100 ～400 pF。
被试品型号为LZZW-35和LCZ-35Q。
1.2 试验接线首先采用直接法串联线路，用此方法进行局放试验时，空气杂散电容器Cs代替藕合电容器Ck，未加试验电压前的背景噪声约有50pC，放电波形如图1所示。

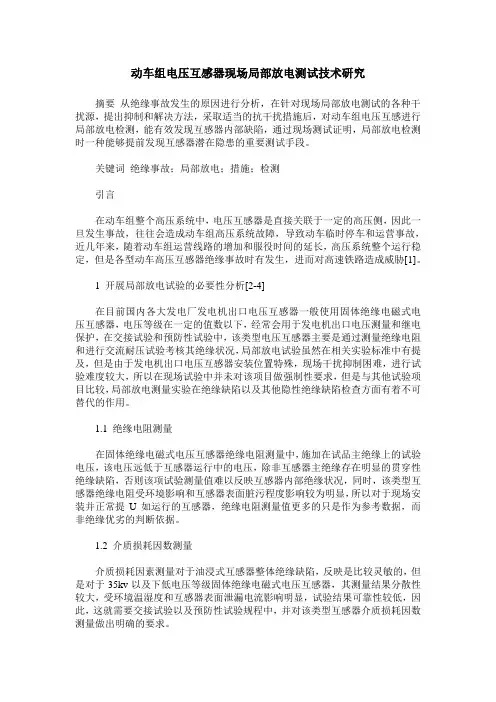

动车组电压互感器现场局部放电测试技术研究摘要从绝缘事故发生的原因进行分析，在针对现场局部放电测试的各种干扰源，提出抑制和解决方法，采取适当的抗干扰措施后，对动车组电压互感进行局部放电检测，能有效发现互感器内部缺陷，通过现场测试证明，局部放电检测时一种能够提前发现互感器潜在隐患的重要测试手段。
关键词绝缘事故；局部放电；措施；检测引言在动车组整个高压系统中，电压互感器是直接关联于一定的高压侧，因此一旦发生事故，往往会造成动车组高压系统故障，导致动车临时停车和运营事故，近几年来，随着动车组运营线路的增加和服役时间的延长，高压系统整个运行稳定，但是各型动车高压互感器绝缘事故时有发生，进而对高速铁路造成威胁[1]。
1 开展局部放电试验的必要性分析[2-4]在目前国内各大发电厂发电机出口电压互感器一般使用固体绝缘电磁式电压互感器，电压等级在一定的值数以下，经常会用于发电机出口电压测量和继电保护，在交接试验和预防性试验中，该类型电压互感器主要是通过测量绝缘电阻和进行交流耐压试验考核其绝缘状况，局部放电试验虽然在相关实验标准中有提及，但是由于发电机出口电压互感器安装位置特殊，现场干扰抑制困难，进行试验难度较大，所以在现场试验中并未对该项目做强制性要求，但是与其他试验项目比较，局部放电测量实验在绝缘缺陷以及其他隐性绝缘缺陷检查方面有着不可替代的作用。
1.1 绝缘电阻测量在固体绝缘电磁式电压互感器绝缘电阻测量中，施加在试品主绝缘上的试验电压，该电压远低于互感器运行中的电压，除非互感器主绝缘存在明显的贯穿性绝缘缺陷，否则该项试验测量值难以反映互感器内部绝缘状况，同时，该类型互感器绝缘电阻受环境影响和互感器表面脏污程度影响较为明显，所以对于现场安装并正常提U如运行的互感器，绝缘电阻测量值更多的只是作为参考数据，而非绝缘优劣的判断依据。
1.2 介质损耗因数测量介质损耗因素测量对于油浸式互感器整体绝缘缺陷，反映是比较灵敏的，但是对于35kv以及下低电压等级固体绝缘电磁式电压互感器，其测量结果分散性较大，受环境温湿度和互感器表面泄漏电流影响明显，试验结果可靠性较低，因此，这就需要交接试验以及预防性试验规程中，并对该类型互感器介质损耗因数测量做出明确的要求。
可编辑修改精选全文完整版110KV及以下电压互感器局部放电试验一、110KV电压互感器的局放试验1、试验电压预加电压：Us=0.7×1.3×126KV=114KV局放试验电压：Us＇=1.2×126/ √3=87.3KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。
串联后的电压为 115.4V。
电压互感器的变比为 K=110000/√3/115.4=550.35预加电压时二次施加电压 U=114/550=207V局放试验电压时二次施加电压 U=87.3/550=158V二、66KV电压互感器的局放试验1、试验电压预加电压：Us=0.7×1.3×69KV=62.79KV局放试验电压：Us＇=1.2×69/ √3=47.8KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。
串联后的电压为 115.4V。
电压互感器的变比为 K=66/√3/115.4=330.2预加电压时二次施加电压 U=62.79/330=190V局放试验电压时二次施加电压 U=47.84/330=144V三、35KV电压互感器的局放试验1、试验电压予加电压：Us=0.7×1.3×40.5KV=36.8KV局放试验电压：Us＇=1.2×40.5/ √3=28.06KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。
串联后的电压为 115.4V。
电压互感器的变比为 K=35000/√3/115.4=175预加电压时二次施加电压 U=36800/175=210V局放试验电压时二次施加电压 U=28060/175=160V110KV及以下电流互感器局部放电试验一、110KV电流互感器的局放试验1、试验电压预加电压：Us=114KV局放试验电压：Us＇=1.2×126/ √3=87.3KV2、试验接线3、施加电压3、1无晕交流分压器：200KV、250pF （2台串联每节100KV 500PF）3、2耦合电容器：120KV、750pF （2台串联每节 60KV 1500PF）3、3试验电容电流：试品电容量为C=800 pFIc=2πfUC=2π×150×114×800=85mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H总电感量：L=336H×2=672H3、5总电容量： C=250pF＋750pF＋800pF=1800pF3、6试验频率：f=1/2πLC（L=672H，C=1800pF），f=147.8Hz 3、7 Q=103、8励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=114KV/10=11.4KV试验时励磁变二次电压 US2=11.4KV/34.28=332V 3、10 试验电压：试验电压 U=87.3试验时励磁变一次电压 US=87.3KV/10=8.73KV试验时励磁变二次电压 US2=8.73KV/34.28=254.7V二、66KV电流互感器的局放试验1、试验电压预加电压：Us=0.7×1.3Um=0.7×1.3×69KV=62.79KV局放试验电压：Us＇=1.2Um/ √3=47.8KV2、试验接线3、施加电压3、1无晕交流分压器：200KV、250pF （2台串联每节100KV 500PF）3、2耦合电容器：120KV、750pF （2台串联每节 60KV 1500PF）3、3试验电容电流：试品电容量为C=800 pFIc=2πfUC=2π×150×62.79×800=47.3mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H （2台）总电感量：L=336H×2=672H3、5总电容量： C=250pF＋750pF＋800pF=1800pF3、6试验频率：f=1/2πLC（L=672H，C=1800pF），f=147.8Hz 3、7 Q=103、8、励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=62.79KV/10=6.28KV试验时励磁变二次电压 US2=6.28KV/34.28=183V3、10 试验电压：试验电压 U=47.8试验时励磁变一次电压 US=47.8KV/10=4.78KV试验时励磁变二次电压 US2=4.78KV/34.28=139.5V三、35KV电流互感器的局放试验1、试验电压预加电压：Us=0.7×1.3Um=0.7×1.3×40.5KV=36.9KV局放试验电压：Us＇=1.2Um/ √3=28.1KV2、试验接线3、施加电压3、1无晕交流分压器：100KV、500pF 1节3、2耦合电容器：60KV、1500pF 1节3、3试验电容电流：试品电容量为C=400 pFIc=2πfUC=2π×150×36.9×400=13.9mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H （1台）总电感量：L=336H3、5总电容量： C=500pF＋1500pF＋400pF=2400pF3、6试验频率：f=1/2πLC（L=336H，C=2400pF），f=177.3Hz3、7 Q=103、8、励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=36.8KV/10=3.68KV试验时励磁变二次电压 US2=3.68KV/34.28=107V 3、10 试验电压：试验电压 U=47.8试验时励磁变一次电压 US=28.1KV/10=2.81KV试验时励磁变二次电压 US2=2.81KV/34.28=81.97V110KV及以下电压互感器的感应耐压试验一、110KV电压互感器交流耐压试验、用感应法进行交流耐压1、1 试验电压U=160KV1、2试验接线1、3施加电压：试验时将两个100/√3的绕组串联。

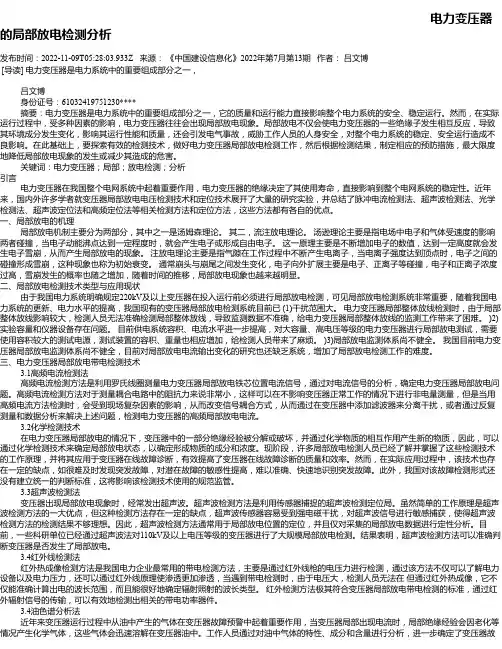

电力变压器的局部放电检测分析发布时间：2022-11-09T05:28:03.933Z 来源：《中国建设信息化》2022年第7月第13期作者：吕文博[导读] 电力变压器是电力系统中的重要组成部分之一，吕文博身份证号：61032419751230****摘要：电力变压器是电力系统中的重要组成部分之一，它的质量和运行能力直接影响整个电力系统的安全、稳定运行。
然而，在实际运行过程中，受多种因素的影响，电力变压器往往会出现局部放电现象。
局部放电不仅会使电力变压器的一些绝缘子发生相互反应，导致其环境成分发生变化，影响其运行性能和质量，还会引发电气事故，威胁工作人员的人身安全，对整个电力系统的稳定、安全运行造成不良影响。
在此基础上，要探索有效的检测技术，做好电力变压器局部放电检测工作，然后根据检测结果，制定相应的预防措施，最大限度地降低局部放电现象的发生或减少其造成的危害。
关键词：电力变压器；局部；放电检测；分析引言电力变压器在我国整个电网系统中起着重要作用，电力变压器的绝缘决定了其使用寿命，直接影响到整个电网系统的稳定性。
近年来，国内外许多学者就变压器局部放电电压检测技术和定位技术展开了大量的研究实验，并总结了脉冲电流检测法、超声波检测法、光学检测法、超声波定位法和高频定位法等相关检测方法和定位方法，这些方法都有各自的优点。
一、局部放电的机理局部放电机制主要分为两部分，其中之一是汤姆森理论。
其二，流注放电理论。
汤逊理论主要是指电场中电子和气体受速度的影响两者碰撞，当电子动能沸点达到一定程度时，就会产生电子或形成自由电子。
这一原理主要是不断增加电子的数值，达到一定高度就会发生电子雪崩，从而产生局部放电的现象。
注放电理论主要是指气隙在工作过程中不断产生电离子，当电离子强度达到顶点时，电子之间的碰撞形成雪崩，这种现象也称为初始衰变。
通常崩头与崩尾之间发生变化，电子向外扩展主要是电子、正离子等碰撞，电子和正离子浓度过高，雪崩发生的概率也随之增加，随着时间的推移，局部放电现象也越来越明显。
