钢结构工程检验批质量验收记录表全套钢结构焊接工程检验批质量验收记录工程名称：XXX环境集烟系统综合处理项目总包单：XXX分包单：XXX检验部位：45万方钢结构平台监理：项目经理施工单位检查记录：1.焊材与母材必须相互匹配，并按要求烘焙存放。
按照施工质量验收规范规定，焊条、焊丝、焊剂、电渣焊熔嘴等焊材与母材的匹配应符合行业标准81规定。
同时，焊接材料应按产品说明书及焊接工艺文件的规定进行烘焙和存放。
2.焊工必须考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
3.施工单位对首次采用的钢材、焊接材料、焊接方法，焊后热处理等应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
4.设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验。
不能对缺陷作出判断时，采用射线探伤。
5.T型、十字、角接接头要求熔透的对接和角对接组合焊缝设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝应为≥t/40~4mm4.6.焊缝表面不得有裂纹、焊瘤等缺陷。
一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
焊缝表面无裂纹、气孔、夹渣、焊瘤等缺陷。
焊工有焊工证，符合设计以及规范要求。
7.对于需要进行焊前预热或焊后热处理的焊缝，其预热或后热温度应符合国家现行标准的规定或通过工艺试验确定。
预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍，且不小于100mm。
后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。
8.焊缝凹形的角焊缝，焊缝金属与母材间应平缓过渡。
加工成凹形的角焊缝，不得在其表面留下切痕。
9.焊缝感观应达到：外形均匀成型好，焊道与焊道、焊道与基础金属间过渡平滑，焊渣和飞溅物基本清除干净。
10.二、三级焊缝外观质量标准应符合规范规定。
三级对接焊缝应按二级焊缝标准进行外观质量检验。
以上记录符合执行企业标准名称及编号《钢结构工程施工质量验收规范》GB-2001的要求。

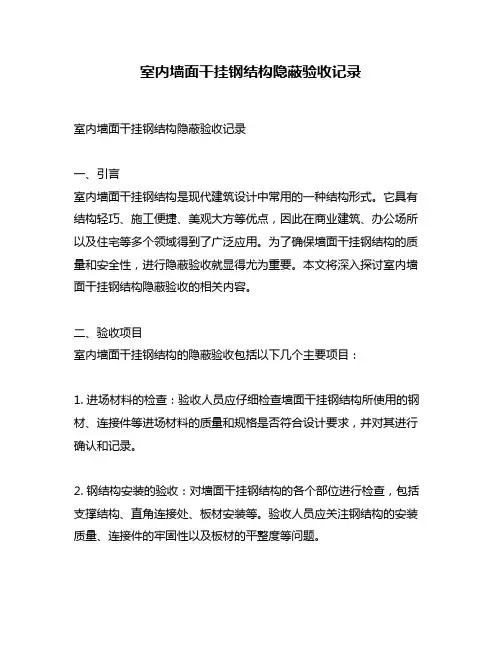

室内墙面干挂钢结构隐蔽验收记录室内墙面干挂钢结构隐蔽验收记录一、引言室内墙面干挂钢结构是现代建筑设计中常用的一种结构形式。
它具有结构轻巧、施工便捷、美观大方等优点，因此在商业建筑、办公场所以及住宅等多个领域得到了广泛应用。
为了确保墙面干挂钢结构的质量和安全性，进行隐蔽验收就显得尤为重要。
本文将深入探讨室内墙面干挂钢结构隐蔽验收的相关内容。
二、验收项目室内墙面干挂钢结构的隐蔽验收包括以下几个主要项目：1. 进场材料的检查：验收人员应仔细检查墙面干挂钢结构所使用的钢材、连接件等进场材料的质量和规格是否符合设计要求，并对其进行确认和记录。
2. 钢结构安装的验收：对墙面干挂钢结构的各个部位进行检查，包括支撑结构、直角连接处、板材安装等。
验收人员应关注钢结构的安装质量、连接件的牢固性以及板材的平整度等问题。
3. 施工过程的验收：对墙面干挂钢结构施工过程中的关键节点进行检查，如固定墙面干挂钢结构的支撑结构是否符合要求、墙面板是否正确安装等。
还要关注施工过程中的安全问题，如是否采取了必要的防护措施等。
4. 隐蔽工程验收：对已完工的墙面干挂钢结构进行验收，主要包括检查墙面干挂钢结构的垂直度、水平度和变形情况等，以及墙面板的表面平整度和装饰面板、保护层等的安装质量。
三、验收标准室内墙面干挂钢结构隐蔽验收的标准应基于相关的规范和设计要求。
以下是一些常见的验收标准：1. 钢材的验收标准：钢材的材质、尺寸、强度等应符合设计要求和相关规范的规定。
2. 连接件的验收标准：连接件的规格、强度、固定方式等应符合规范和设计要求。
3. 墙面面板的验收标准：面板的平整度、垂直度和表面平整度应符合设计要求，无明显的变形或破损。
4. 隐蔽工程验收标准：墙面干挂钢结构的垂直度、水平度和变形情况应在规范范围内，不能超出设计要求。
四、观点和理解在进行室内墙面干挂钢结构隐蔽验收时，我认为以下几点是需要特别注意的：1. 安全性是最重要的：室内墙面干挂钢结构是承担建筑物结构和负荷的关键部分，因此其安全性是最重要的考虑因素。
钢结构工程有关安全及功能的检验和见证检测项目钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目按下表规定进行。
钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目项次项目抽检数量及检验方法合格质量标准备注见证取样送样试验项目符合设计要求和见规范第 4.2.2、4.3.2、（1）钢材及焊接材料复4.4.2、4.4.3、6.3.1、12.3.3 国家现行有关产验条规定品标准的规定1 （2）高强度螺栓预拉力、扭矩系数复验（3）摩擦面抗滑移系数复验（4）网架节点承载力试验焊缝质量：一、二级焊缝按焊缝处规范第 5.2.4 、（1）内部缺陷数随机抽检3%，且不应5.2.6、5.2.8、5.2.92(2) 外观缺陷(3) 焊缝尺寸少于 3 处；检验采用超声波或射线探伤及本规条规定范第 5.2.6、5.2.8、5.2.9条方法。
高强度螺栓施工质量按节点数随机抽验3%，规范第 6.3.2 、3（1）终拧扭矩（2）梅花头检查且不应少于 3 个节点，检验按本规范第 6.3.2、6.3.3、6.3.8 条的规定（3）网架螺栓球节点6.3.6、6.3.8 条方法执行柱脚及网架支座按柱脚及网架支座数随符合设计要求和4（1）锚栓紧固（2）垫板、垫块机抽检10%，且不应少于3 个；采用观察和尺规范的规定（3）二次灌浆量等方法进行检验主要构件变形除网架结构外，其他按规范第10.3.3 、（1）钢屋（托）架、桁架构件数随机抽检3%，且11.3.2 、11.3.4 、5钢梁、吊车梁等垂直度和侧向弯曲不应少于 3 个；检验方法按本规范第10.3.3、12.3.4 条的规范（2）钢柱垂直度11.3.2 、11.3.4 、12.3.4（3）网架结构挠度条执行主体结构尺寸见规范第10.3.4、11.3.5 规范第10.3.4 、注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》1钢结构工程有关观感质量检查项目钢结构部分（子分部）工程观感质量检查项目按以下表规定进行钢结构分部（子分部）工程观感质量检查项目项次项目抽检数量合格质量标准备注1 普通涂层表面随机抽查 3 个轴线结构构件规范第14.2.3 条的要求2 防火涂层表面随机抽查3 个轴线结构构件随机抽查个轴3规范第14.3.4、14.3.5、14.3.6 条的要求3 压型金属板表面规范第13.3.4 条的要求线间压型金属板表面4 钢平台、钢梯、钢栏杆随机抽查10% 连接牢固，无明显外观缺陷注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》钢结构分项工程检验批验收质量验收记录表钢结构（钢构件焊接）分项工程检验批质量验收应按下表进行记录。
钢结构施工检验批质量验收记录(最新版).txt钢结构施工检验批质量验收记录(最新版)项目概况项目名称: [项目名称]建设单位: [建设单位]总承包单位: [总承包单位]检验单位: [检验单位]施工单位: [施工单位]监理单位: [监理单位]施工周期: [施工周期]检验批概况检验批编号: [检验批编号]检验批名称: [检验批名称]检测部位: [检测部位]样品数量: [样品数量]验收记录验收日期: [验收日期]检测结果:- [检测项目1]: [合格/不合格]- [检测项目2]: [合格/不合格]- [检测项目3]: [合格/不合格]- ...不合格情况及处理措施:在本次验收中，发现以下不合格情况：1. [不合格情况描述1]处理措施: [处理措施1]2. [不合格情况描述2]处理措施: [处理措施2]请施工单位在规定时间内整改并重新进行验收。
验收结论:本次验收结果为[合格/不合格]。
备注:- 备注1: [备注内容1]- 备注2: [备注内容2]以上为钢结构施工检验批质量验收记录，经签字确认后生效。
签字：建设单位：________________ 日期：________________总承包单位：______________ 日期：________________监理单位：_________________ 日期：________________检验单位：_________________ 日期：________________施工单位：_________________ 日期：________________。

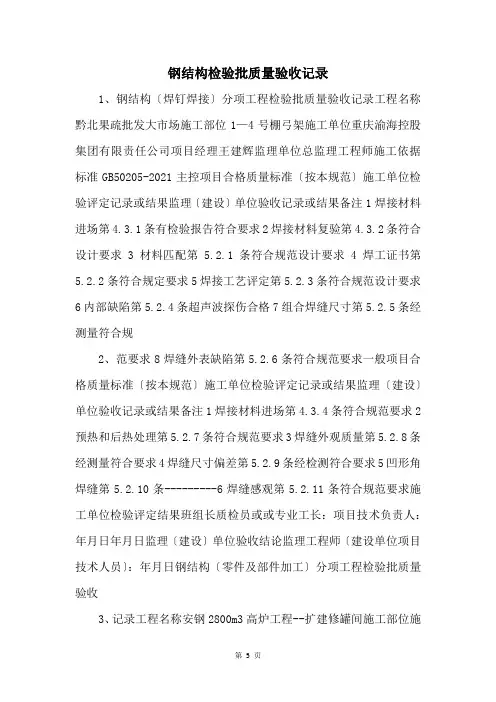

钢结构检验批质量验收记录1、钢结构〔焊钉焊接〕分项工程检验批质量验收记录工程名称黔北果疏批发大市场施工部位1—4号棚弓架施工单位重庆渝海控股集团有限责任公司项目经理王建辉监理单位总监理工程师施工依据标准GB50205-2021主控项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1焊接材料进场第4.3.1条有检验报告符合要求2焊接材料复验第4.3.2条符合设计要求3材料匹配第 5.2.1条符合规范设计要求4焊工证书第5.2.2条符合规定要求5焊接工艺评定第5.2.3条符合规范设计要求6内部缺陷第5.2.4条超声波探伤合格7组合焊缝尺寸第5.2.5条经测量符合规2、范要求8焊缝外表缺陷第5.2.6条符合规范要求一般项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1焊接材料进场第4.3.4条符合规范要求2预热和后热处理第5.2.7条符合规范要求3焊缝外观质量第5.2.8条经测量符合要求4焊缝尺寸偏差第5.2.9条经检测符合要求5凹形角焊缝第5.2.10条---------6焊缝感观第5.2.11条符合规范要求施工单位检验评定结果班组长质检员或或专业工长：项目技术负责人：年月日年月日监理〔建设〕单位验收结论监理工程师〔建设单位项目技术人员〕：年月日钢结构〔零件及部件加工〕分项工程检验批质量验收3、记录工程名称安钢2800m3高炉工程--扩建修罐间施工部位施工单位西郊建筑公司项目经理谢立功监理单位重庆赛迪工程监理公司总监理工程师施工依据标准GB50205--2021主控项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1材料进场第4.2.1条2材料复验第4.2.2条3切面质量第7.2.1条4矫正和成型第7.3.1条和第7.3.2条5边缘加工第7.4.1条6螺栓球、焊接球加工第7.5.1条和第7.5.2条7制孔第7.6.1条一般项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1材料规格尺4、寸第4.2.3条和第4.2.4条2钢材外表质量第4.2.5条3切割精度第7.2.2条第7.2.3条4矫正质量第7.3.3条、第7.3.4条和第7.3.5条5边缘加工精度第7.4.2条6螺栓球、焊接球加工精度第7.5.3条和第7.5.4条7管件加工精度第7.5.5条8制孔精度第7.6.2条和第7.6.3条施工单位检验评定结果班组长质检员或或专业工长：项目技术负责人：年月日年月日监理〔建设〕单位验收结论监理工程师〔建设单位项目技术人员〕：年月日钢结构〔构件组装〕分项工程检验批质量验收记录工程名称安钢1780mm热轧带钢工程层流冷水处理系统施工部位过滤器钢平台施工单位西郊建5、筑公司项目经理谢立功监理单位中国国际工程询问公司总监理工程师边疆施工依据标准GB50205--2021主控项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1吊车梁〔桁架〕第8.3.1条2端部铣平精度第8.4.1条3外形尺寸第8.5.1条一般项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1焊接H型钢接缝第8.2.1条2焊接H型钢精度第8.2.2条3焊接组装精度第8.3.2条4顶紧接触面第8.3.3条5轴线交点错位第8.3.4条6焊缝坡口精度第8.4.2条7铣平面疼惜第8.4.3条8外形尺寸6、第8.5.2条施工单位检验评定结果班组长质检员或或专业工长：项目技术负责人：年月日年月日监理〔建设〕单位验收结论监理工程师〔建设单位项目技术人员〕：年月日钢结构〔单层结构安装〕分项工程检验批质量验收记录工程名称安钢1780mm热轧带钢工程层流冷水处理系统施工部位过滤器阀门室内钢盖板施工单位西郊建筑公司项目经理谢立功监理单位中国国际工程询问公司总监理工程师边疆施工依据标准GB50205--2021主控项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1基础验收第10.2.1条第10.2.2条第10.2.3条2构件验收第10.3.1条7、3顶紧接触面第10.3.2条4垂直度和侧弯曲第10.3.3条5主体结构尺寸第10.3.4条一般项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1地脚螺栓精度第10.2.5条2标记第10.3.5条3桁架、梁安装精度第10.3.6条4钢柱安装精度第10.3.7条5吊车梁安装精度第10.3.8条6檩条等安装精度第10.3.9条7平台等安装精度第10.3.10条8现场组对精度第10.3.11条9结构外表第10.3.12条施工单位检验评定结果班组长质检员或或专业工长：项目技术负责人：年月日年月日监理〔建设〕单位验收结论监理工程师〔建设单位8、项目技术人员〕：年月日钢结构〔防腐涂料涂装〕分项工程检验批质量验收记录工程名称安钢1780mm热轧带钢工程层流冷水处理系统施工部位过滤器阀门室内钢盖板施工单位西郊建筑公司项目经理谢立功监理单位中国国际工程询问公司总监理工程师边疆施工依据标准GB50205--2021主控项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1产品进场第4.9.1条2外表处理第14.2.1条3涂层厚度第14.2.2条一般项目合格质量标准〔按本规范〕施工单位检验评定记录或结果监理〔建设〕单位验收记录或结果备注1产品进场第4.9.3条2外表质量第14.2.39、条3附着力测试第14.2.4条4标志第14.2.5条施工单位检验评定结果班组长质检员或或专业工长：项目技术负责人：年月日年月日监理〔建设〕单位验收结论监理工程师〔建设单位项目技术人员〕：年月日钢屋架及桁架制作分项工程质量检验评定表工程名称：安钢1780mm热轧带钢工程层流冷水处理系统部位：层流泵房钢屋架保证项目项目质量状况1钢材品种、型号、规格、质量有质证书、符合设计和规范要求。
钢结构验收记录表
项目基本信息
- 项目名称：[项目名称]
- 项目地点：[项目地点]
- 项目承包商：[承包商名称]
- 项目监理单位：[监理单位名称]
- 项目设计单位：[设计单位名称]
- 验收日期：[验收日期]
验收内容
1. 钢结构材料验收
- 材料名称：[材料名称]
- 验收标准：[验收标准]
- 验收结果：[验收结果，合格或不合格]
2. 基础节点验收
- 节点名称：[节点名称]
- 验收标准：[验收标准]
- 验收结果：[验收结果，合格或不合格]
3. 结构连接验收
- 连接部位：[连接部位]
- 验收标准：[验收标准]
- 验收结果：[验收结果，合格或不合格]
4. 强度验收
- 强度参数：[强度参数]
- 强度要求：[强度要求]
- 强度结果：[强度结果，合格或不合格]
5. 防腐验收
- 防腐方式：[防腐方式]
- 防腐要求：[防腐要求]
- 防腐结果：[防腐结果，合格或不合格]
6. 防火验收
- 防火措施：[防火措施]
- 防火要求：[防火要求]
- 防火结果：[防火结果，合格或不合格]
结论
根据以上验收内容，本次钢结构验收结果如下：- 验收合格项目数：[验收合格项目数]
- 验收不合格项目数：[验收不合格项目数]
备注
- [其他相关信息，例如不合格项目的整改计划] 请在下方签字确认： [监理单位签字]。
