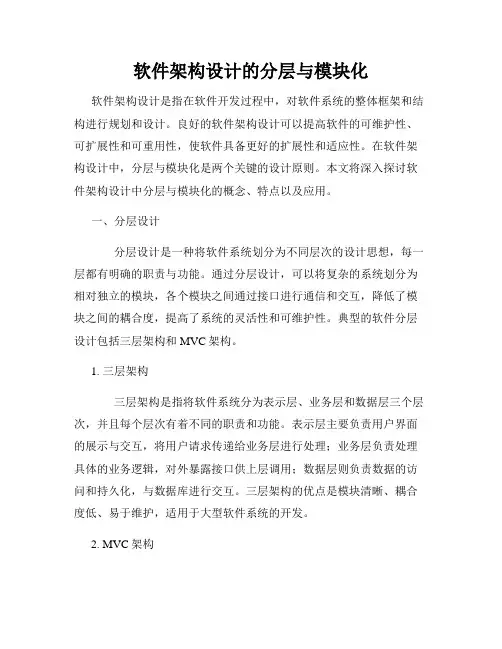

软件架构设计的分层与模块化软件架构设计是指在软件开发过程中，对软件系统的整体框架和结构进行规划和设计。

良好的软件架构设计可以提高软件的可维护性、可扩展性和可重用性，使软件具备更好的扩展性和适应性。

在软件架构设计中，分层与模块化是两个关键的设计原则。

本文将深入探讨软件架构设计中分层与模块化的概念、特点以及应用。

一、分层设计分层设计是一种将软件系统划分为不同层次的设计思想，每一层都有明确的职责与功能。

通过分层设计，可以将复杂的系统划分为相对独立的模块，各个模块之间通过接口进行通信和交互，降低了模块之间的耦合度，提高了系统的灵活性和可维护性。

典型的软件分层设计包括三层架构和MVC架构。

1. 三层架构三层架构是指将软件系统分为表示层、业务层和数据层三个层次，并且每个层次有着不同的职责和功能。

表示层主要负责用户界面的展示与交互，将用户请求传递给业务层进行处理；业务层负责处理具体的业务逻辑，对外暴露接口供上层调用；数据层则负责数据的访问和持久化，与数据库进行交互。

三层架构的优点是模块清晰、耦合度低、易于维护，适用于大型软件系统的开发。

2. MVC架构MVC（Model-View-Controller）架构是一种常用的应用程序设计架构，将软件系统划分为模型层、视图层和控制器层三个部分。

模型层负责处理业务逻辑和数据操作；视图层负责界面的显示和用户交互；控制器层负责协调模型层和视图层的交互，并根据用户的请求进行处理。

MVC架构的优点是良好的模块划分，易于扩展和维护，适用于中小型软件系统的开发。

二、模块化设计模块化设计是将软件系统划分为相互独立、具有一定功能的模块，每个模块都有自己的职责和接口。

通过模块化设计，可以将复杂的系统分解成多个小的模块，每个模块可独立开发和测试，提高了开发效率和质量。

常用的模块化设计方法有面向对象编程和微服务架构。

1. 面向对象编程面向对象编程是一种将问题分解成多个对象，并将对象组织成相互交互的模块的编程思想。

1理解MVCMVC代表: 模型-视图-控制器。

MVC是一个架构良好并且易于测试和易于维护的开发模式。

基于 MVC 模式的应用程序包含：●Models：表示该应用程序的数据并使用验证逻辑来强制实施业务规则的数据类。

●Views：应用程序动态生成 HTML 所使用的模板文件。

●Controllers：处理浏览器的请求，取得数据模型，然后指定要响应浏览器请求的视图模板。

本讲义将覆盖所有这些概念，并告诉你如何使用它们来构建应用程序。

1.1创建一个空的MVC4 Web应用程序运行VS2013，选择菜单“文件 > 新建 > 项目”，项目名为“ChA201_理解M VC”、项目类型为“ MVC4 Web应用程序”，如下图如下。

在新的 MVC 4 项目对话框中，选择“空”模板。

使用 Razor 作为默认视图引擎，如下图。

单击“确定”按钮。

Visual Studio 刚刚创建的 MVC 项目是一个空的项目，完成后查看建立的文件及其下面的文件，如下图。

测试运行，结果如下。

1.2添加一个控制器首先，让我们创建一个控制器类。

在解决方案资源管理器中，用鼠标右键单击控制器（Controllers）文件夹，然后选择“添加控制器”。

命名新的控制器为“HelloWorldController”。

保留默认的模板为“空MVC控制器”，并单击“添加”按钮。

这时，在解决方案资源管理器中会创建一个名为 HelloWorldController.cs 的新文件，并被 IDE 默认打开。

用下面的代码替换该文件中的内容。

public class HelloWorldController : Controller{public string Index(){return"这是一个<b>Default</b>的操作方法";}public string Wellcome(){return"这是一个 Wellcome 的操作方法";}}在上例中控制器方法将返回一个Html字符串。

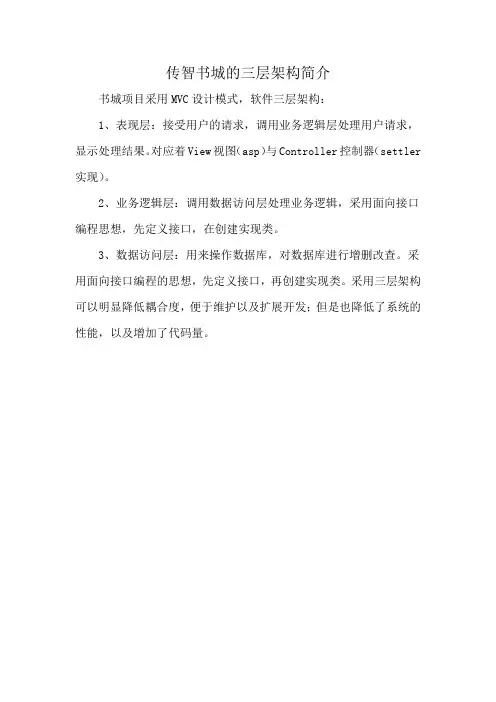

传智书城的三层架构简介
书城项目采用MVC设计模式，软件三层架构：
1、表现层：接受用户的请求，调用业务逻辑层处理用户请求，显示处理结果。

对应着View视图（asp）与Controller控制器（settler 实现）。

2、业务逻辑层：调用数据访问层处理业务逻辑，采用面向接口编程思想，先定义接口，在创建实现类。

3、数据访问层：用来操作数据库，对数据库进行增删改查。

采用面向接口编程的思想，先定义接口，再创建实现类。

采用三层架构可以明显降低耦合度，便于维护以及扩展开发；但是也降低了系统的性能，以及增加了代码量。

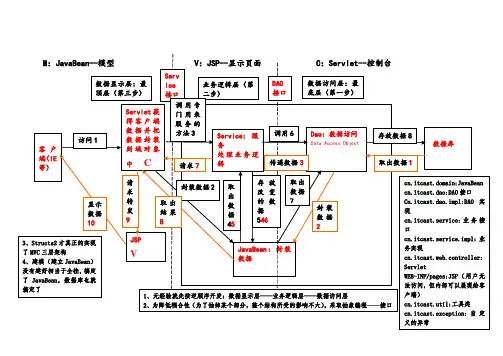

M：JavaBean--模型 V：JSP--显示页面 C：Servlet--控制台访问M客户端（IE 等）Servlet获得客户端数据并把数据封装到域对象中CService:服务处理业务逻辑Dao：数据访问Data Access Object 数据库JavaBean：封装数据JSPV数据显示层：最顶层（第三步）业务逻辑层（第二步）数据访问层：最底层（第一步）DAO接口Service接口cn.itcast.domain:JavaBeancn.itcast.dao:DAO接口Cn.itcast.dao.impl:DAO实现cn.itcast.service:业务接口cn.itcast.service.impl:业务实现cn.itcast.web.controller:ServletWEB-INF/pages:JSP（用户无法访问，但内部可以展现给客户端）cn.itcast.util:工具类cn.itcast.exception:自定义的异常访问1调用专门用来服务的方法3取出数据45存放改变的数据546调用6取出数据7存放数据8取出数据1封装数据2封装数据2传递数据3请求7取出结果8请求转发9显示数据101、无经验就先按逆顺序开发：数据显示层——业务逻辑层——数据访问层2、为降低耦合性（为了抽掉某个部分，整个结构所受的影响不大），采取抽象编程——接口3、Structs2才真正的实现了MVC三层架构4、建模（建立JavaBean）没有建好相当于全挂，搞定了JavaBean，数据库也就搞定了。

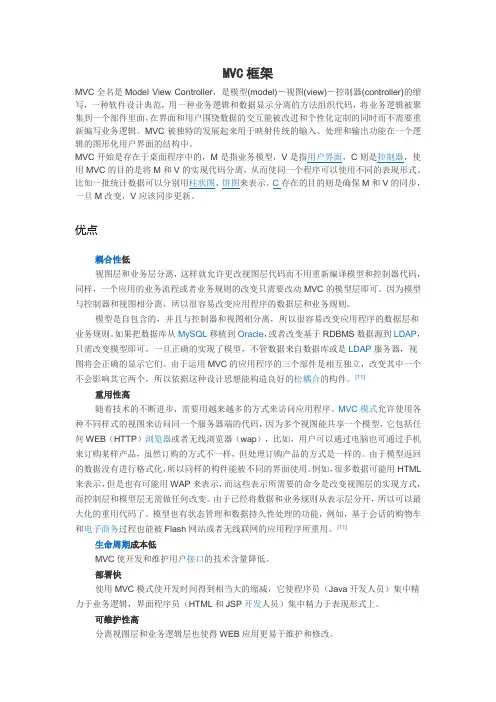

MVC框架MVC全名是Model View Controller，是模型(model)－视图(view)－控制器(controller)的缩写，一种软件设计典范，用一种业务逻辑和数据显示分离的方法组织代码，将业务逻辑被聚集到一个部件里面，在界面和用户围绕数据的交互能被改进和个性化定制的同时而不需要重新编写业务逻辑。

MVC被独特的发展起来用于映射传统的输入、处理和输出功能在一个逻辑的图形化用户界面的结构中。

MVC开始是存在于桌面程序中的，M是指业务模型，V是指用户界面，C则是控制器，使用MVC的目的是将M和V的实现代码分离，从而使同一个程序可以使用不同的表现形式。

比如一批统计数据可以分别用柱状图、饼图来表示。

C存在的目的则是确保M和V的同步，一旦M改变，V应该同步更新。

优点耦合性低视图层和业务层分离，这样就允许更改视图层代码而不用重新编译模型和控制器代码，同样，一个应用的业务流程或者业务规则的改变只需要改动MVC的模型层即可。

因为模型与控制器和视图相分离，所以很容易改变应用程序的数据层和业务规则。

模型是自包含的，并且与控制器和视图相分离，所以很容易改变应用程序的数据层和业务规则。

如果把数据库从MySQL移植到Oracle，或者改变基于RDBMS数据源到LDAP，只需改变模型即可。

一旦正确的实现了模型，不管数据来自数据库或是LDAP服务器，视图将会正确的显示它们。

由于运用MVC的应用程序的三个部件是相互独立，改变其中一个不会影响其它两个，所以依据这种设计思想能构造良好的松耦合的构件。

[11]重用性高随着技术的不断进步，需要用越来越多的方式来访问应用程序。

MVC模式允许使用各种不同样式的视图来访问同一个服务器端的代码，因为多个视图能共享一个模型，它包括任何WEB（HTTP）浏览器或者无线浏览器（wap），比如，用户可以通过电脑也可通过手机来订购某样产品，虽然订购的方式不一样，但处理订购产品的方式是一样的。

Web应用的技术架构及原理是什么意思1. 引言Web应用是一种通过Web浏览器访问的应用程序。

它的技术架构及原理一直以来都是Web开发者们关注的热点话题。

本文将介绍Web应用的技术架构及原理的含义，并解释其中的关键概念和要点。

2. Web应用的技术架构Web应用的技术架构是指应用程序的组织结构和分层方式，用于实现特定功能并处理用户请求。

常见的技术架构包括MVC（Model-View-Controller）和三层架构。

2.1 MVC架构•模型（Model）：负责处理应用程序的数据逻辑，包括数据的存储、操作和处理。

•视图（View）：负责展示应用程序的用户界面，向用户呈现数据。

•控制器（Controller）：负责处理用户输入，调度模型和视图之间的交互。

2.2 三层架构•表示层：负责与用户进行交互，包括接收用户请求，展示结果给用户。

•业务逻辑层：负责处理业务逻辑，包括数据处理、业务规则等。

•数据访问层：负责与数据库进行交互，包括数据的存储、检索、修改等。

3. Web应用的技术原理Web应用的技术原理是指支撑Web应用的技术实现和核心概念。

以下是一些常见的Web应用技术原理：3.1 客户端-服务器模型Web应用采用客户端-服务器模型，客户端发送请求，服务器处理请求并返回响应。

这种模型明确了客户端和服务器的角色和责任。

3.2 HTTP协议HTTP（Hypertext Transfer Protocol）是Web应用中常用的通信协议。

它定义了如何在客户端和服务器之间传输和处理数据，包括请求的格式、响应的格式等。

3.3 静态与动态页面Web应用中的页面可以分为静态页面和动态页面。

静态页面是指内容固定不变的页面，动态页面是指内容可以根据用户请求和其他条件进行动态生成的页面。

3.4 数据库技术Web应用通常需要与数据库进行交互，存储和检索数据。

常用的数据库技术包括关系型数据库和非关系型数据库等。

3.5 客户端脚本和服务器端脚本Web应用中常用的脚本语言有JavaScript、Python、PHP等。

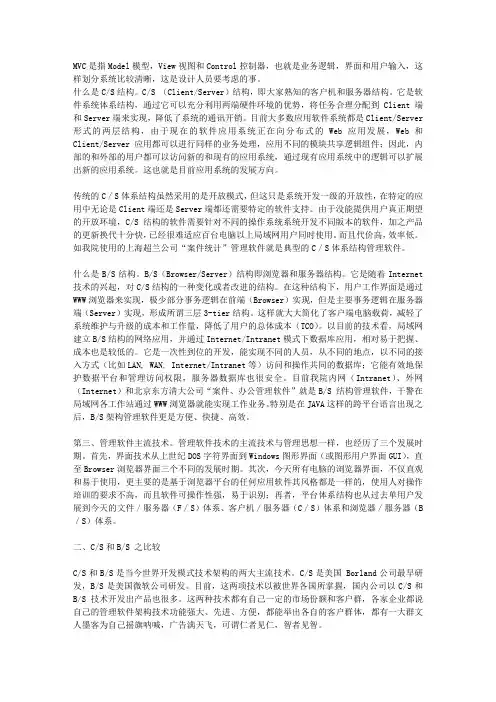

MVC是指Model模型，View视图和Control控制器，也就是业务逻辑，界面和用户输入，这样划分系统比较清晰，这是设计人员要考虑的事。

什么是C/S结构。

C/S （Client/Server）结构，即大家熟知的客户机和服务器结构。

它是软件系统体系结构，通过它可以充分利用两端硬件环境的优势，将任务合理分配到 Client端和Server端来实现，降低了系统的通讯开销。

目前大多数应用软件系统都是Client/Server 形式的两层结构，由于现在的软件应用系统正在向分布式的Web应用发展，Web和Client/Server 应用都可以进行同样的业务处理，应用不同的模块共享逻辑组件；因此，内部的和外部的用户都可以访问新的和现有的应用系统，通过现有应用系统中的逻辑可以扩展出新的应用系统。

这也就是目前应用系统的发展方向。

传统的C／S体系结构虽然采用的是开放模式，但这只是系统开发一级的开放性，在特定的应用中无论是Client端还是Server端都还需要特定的软件支持。

由于没能提供用户真正期望的开放环境，C/S结构的软件需要针对不同的操作系统系统开发不同版本的软件，加之产品的更新换代十分快，已经很难适应百台电脑以上局域网用户同时使用。

而且代价高，效率低。

如我院使用的上海超兰公司“案件统计”管理软件就是典型的C／S体系结构管理软件。

什么是B/S结构。

B/S（Browser/Server）结构即浏览器和服务器结构。

它是随着Internet 技术的兴起，对C/S结构的一种变化或者改进的结构。

在这种结构下，用户工作界面是通过WWW浏览器来实现，极少部分事务逻辑在前端（Browser）实现，但是主要事务逻辑在服务器端（Server）实现，形成所谓三层3-tier结构。

这样就大大简化了客户端电脑载荷，减轻了系统维护与升级的成本和工作量，降低了用户的总体成本（TCO）。

以目前的技术看，局域网建立B/S结构的网络应用，并通过Internet/Intranet模式下数据库应用，相对易于把握、成本也是较低的。

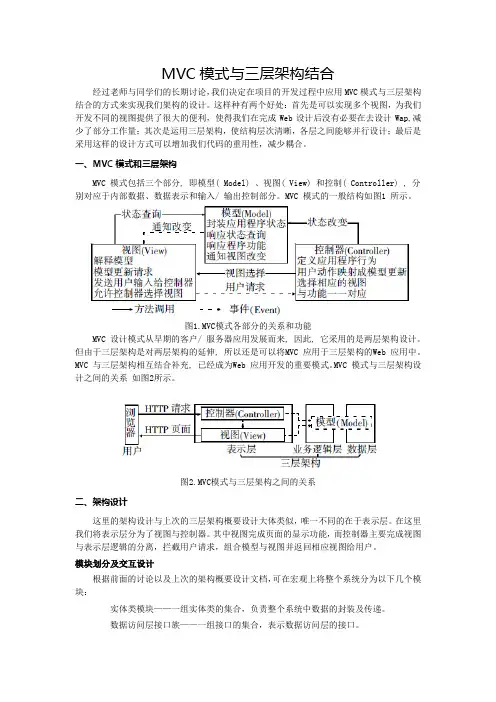

MVC模式与三层架构结合经过老师与同学们的长期讨论，我们决定在项目的开发过程中应用MVC模式与三层架构结合的方式来实现我们架构的设计。

这样种有两个好处：首先是可以实现多个视图，为我们开发不同的视图提供了很大的便利，使得我们在完成Web设计后没有必要在去设计Wap,减少了部分工作量；其次是运用三层架构，使结构层次清晰，各层之间能够并行设计；最后是采用这样的设计方式可以增加我们代码的重用性，减少耦合。

一、MVC模式和三层架构MVC 模式包括三个部分, 即模型( Model) 、视图( View) 和控制( Controller) , 分别对应于内部数据、数据表示和输入/ 输出控制部分。

MVC 模式的一般结构如图1 所示。

图1.MVC模式各部分的关系和功能MVC 设计模式从早期的客户/ 服务器应用发展而来, 因此, 它采用的是两层架构设计。

但由于三层架构是对两层架构的延伸, 所以还是可以将MVC 应用于三层架构的Web 应用中。

MVC 与三层架构相互结合补充, 已经成为Web 应用开发的重要模式。

MVC 模式与三层架构设计之间的关系如图2所示。

图2.MVC模式与三层架构之间的关系二、架构设计这里的架构设计与上次的三层架构概要设计大体类似，唯一不同的在于表示层。

在这里我们将表示层分为了视图与控制器。

其中视图完成页面的显示功能，而控制器主要完成视图与表示层逻辑的分离，拦截用户请求，组合模型与视图并返回相应视图给用户。

模块划分及交互设计根据前面的讨论以及上次的架构概要设计文档，可在宏观上将整个系统分为以下几个模块：实体类模块——一组实体类的集合，负责整个系统中数据的封装及传递。

数据访问层接口族——一组接口的集合，表示数据访问层的接口。

数据访问层模块——一组类的集合，完成数据访问层的具体功能，实现数据访问层接口族。

业务逻辑层模块——一组类的集合，完成业务逻辑层的具体功能，实现业务逻辑层接口族。

虚拟工厂模块——生成数据访问层实例辅助类模块——完成全局辅助性功能。

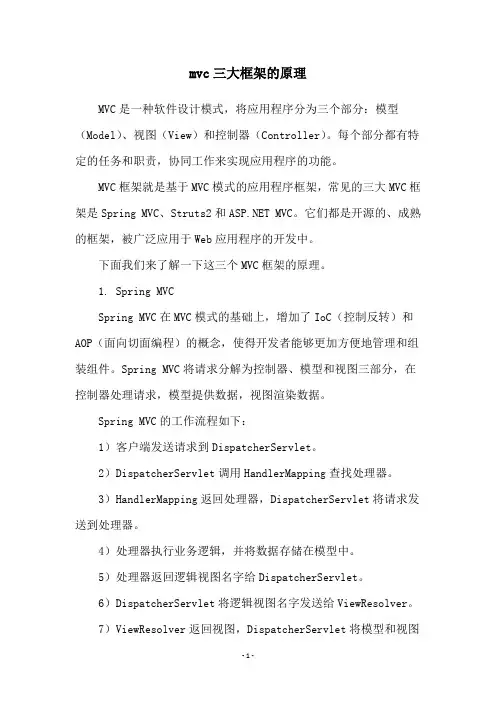

mvc三大框架的原理MVC是一种软件设计模式，将应用程序分为三个部分：模型（Model）、视图（View）和控制器（Controller）。

每个部分都有特定的任务和职责，协同工作来实现应用程序的功能。

MVC框架就是基于MVC模式的应用程序框架，常见的三大MVC框架是Spring MVC、Struts2和 MVC。

它们都是开源的、成熟的框架，被广泛应用于Web应用程序的开发中。

下面我们来了解一下这三个MVC框架的原理。

1. Spring MVCSpring MVC在MVC模式的基础上，增加了IoC（控制反转）和AOP（面向切面编程）的概念，使得开发者能够更加方便地管理和组装组件。

Spring MVC将请求分解为控制器、模型和视图三部分，在控制器处理请求，模型提供数据，视图渲染数据。

Spring MVC的工作流程如下：1）客户端发送请求到DispatcherServlet。

2）DispatcherServlet调用HandlerMapping查找处理器。

3）HandlerMapping返回处理器，DispatcherServlet将请求发送到处理器。

4）处理器执行业务逻辑，并将数据存储在模型中。

5）处理器返回逻辑视图名字给DispatcherServlet。

6）DispatcherServlet将逻辑视图名字发送给ViewResolver。

7）ViewResolver返回视图，DispatcherServlet将模型和视图合并，并将HTML响应发送给客户端。

2. Struts2Struts2是Apache Struts的继承者，它将MVC设计模式应用于Web应用程序开发中。

Struts2通过拦截器（Interceptor）实现了AOP的功能，通过以拦截器为基础的过滤器链，将请求从客户端发送到控制器，再由控制器调用模型和视图。

Struts2的工作流程如下：1）客户端发送请求到FilterDispatcher。
