石英晶体介绍(陈雅凤)

石英晶体基础知识石英，学名二氧化硅。

是自然界分布最广的物质之一。

它有五种变体（β石英、α石英、α磷石英、方石英、溶炼石英），其中只有β石英才具有压电效应，当施加压力在晶片表面时 , 它就会产生电气电位 , 相对的当一电位加在芯片表面时 , 它就会产生变形或振动现象 , 掌握这种振动现象 , 控制其发生频率的快慢 , 以及精确程度 , 就是水晶震荡器的设计与应用。

石英晶体的化学性质极为稳定，常温下不溶于盐酸、硝酸、硫酸等水和酸，只溶于氢氟酸。

在加热时石英晶体能溶于碱溶液，这个特点成为人造水晶的基础。

因此现在一般采用氟化氢氨对石英晶体进行腐蚀。

石英晶体的理想外型见图1-1 ，从图中可以看出，石英晶体存在左旋与右旋之分，左、右旋晶体为镜像对称。

石英晶体的理想外型总共有三十个晶面，共分五组，每组六个，即：六个 M 面（柱面），六个 R 面（大棱面），六个 r （小棱面），六个 S 面和六个 X 面，这些晶面间的夹角见表 1-1 。

实际上理想的外型是很难见到的，尤其是人工培育的水晶，由于籽晶的切割方位及外型不同使我们看到的形状与上图大不相同，甚至面目全非，各种结晶面不易辨认。

水晶常见的缺陷有：双晶、包裹体、裂隙、炸裂、贝裂等如果把交变电压施加于石英晶片两个电极之间，当交变电压的频率与石英晶片固有振动频率一致时，通过逆压电效应，晶片便产生机械振动。

同时又通过正压电效应而输出电信号。

一般石英晶体谐振器的频率范围可以从数百赫兹到几百兆赫兹。

等效电路如图 1-2 ：工作原理：晶体振荡器电路有反馈型和负阻性两种，通常用反馈型振荡电路，其工作原理如图 1-3 ：主要技术要求主要内容包括：工作频率、输出电平和输出阻抗、频率准确度、频率稳定度、老化率、频率微调范围、压控特性、开机特性、功率消耗。

1 ）谐振特性通过晶片的电流 I 随外加讯号频率 f 而改变，当 F=fm 时，电流有最大值 Im ，这时谐振器阻抗最小。

当 f=fa 时，电流最小值为 In ，这时谐振器阻抗最大。

石英晶体详细资料大全石英晶体的化学成分为SiO2，晶体属三方晶系的氧化物矿物，即低温石英（a-石英），是石英族矿物中分布最广的一个矿物种。

广义的石英还包括高温石英（b-石英）。

低温石英常呈带尖顶的六方柱状晶体产出，柱面有横纹，类似于六方双锥状的尖顶实际上是由两个菱面体单形所形成的。

石英集合体通常呈粒状、块状或晶簇、晶腺等。

纯净的石英无色透明，玻璃光泽，贝壳状断口上具油脂光泽，无解理。

受压或受热能产生电效应。

基本介绍•中文名：石英晶体•外文名：Quartz Crystal•别称：水晶•类别：二氧化矽矿物•化学式：SiO2•颜色：无色•光泽：玻璃光泽•透明度：透明•晶系：三方晶系•硬度：7•矿物密度：2.65克/立方厘米•比重：2.22-2.65•套用：饰品、钟表、电子、•分布：1750℃简介,物理特性,材料套用,技术指标,常规指标,寄生回响,简介石英因粒度、颜色、包裹体等的不同而有许多变种。

无色透明的石英称为水晶，紫色水晶俗称紫晶，烟黄色、烟褐色至近黑色的俗称茶晶、烟晶或墨晶，玫瑰红色的俗称芙蓉石；呈肾状、钟乳状的隐晶质石英称石髓，具不同颜色同心条带构造的晶腺叫玛瑙，玛瑙晶腺内部有明显可见的液态包裹体的俗称玛瑙水胆，细粒微晶组成的灰色至黑色隐晶质石英称燧石，俗称火石。

石英的用途很广。

无裂隙、无缺陷的水晶单晶用作压电材料，来制造石英谐振器和滤波器。

一般石英可以作为玻璃原料，紫色、粉色的石英和玛瑙还可作雕刻工艺美术的原料。

压电材料烟晶石英是最重要的造岩矿物之一，在火成岩、沉积岩、变质岩中均有广泛分布。

巴西是世界著名的水晶出产国，曾发现直径2.5米、高5米、重达40余吨的水晶晶体物理特性晶系：六方晶系晶体：等轴状、柱状、六方双锥面形集合体型态：块状、粗粒状、钟乳状、结核状硬度：摩氏硬度为7 解理/断口：贝壳状断口光泽：玻璃光泽颜色：无、白，带有点灰、黄到橙黄、紫、深紫、粉红、灰褐、褐、黑条痕：白色比重：2.65 ~ 2.66 其他：（1）具脆性（2）具有热电性（3）折射率1.533 ~ 1.541,双折射率差0.009，色散0.013 （4）石英具有强烈的压电性（Piezoelectric property），即用力敲击摩擦时会产生火花，这也就是燧石取火的方法。

石英晶体频率元器件石英晶体频率元器件是一种广泛应用于电子设备中的元器件，它具有稳定、精度高、可靠性强等特点，在通信、计算机、无线电等领域中发挥着重要作用。

石英晶体频率元器件是一种基于石英晶体的谐振器，通过利用石英晶体的特殊物理性质来实现频率的稳定和精确。

石英晶体具有压电效应和逆压电效应，当施加外力或电场时，石英晶体会产生相应的机械应变或电荷分布变化。

这种机械应变或电荷分布变化将导致石英晶体的压电振荡，从而产生稳定的频率。

石英晶体频率元器件通常由石英晶体谐振器、振荡器电路和频率分频电路等组成。

石英晶体谐振器是石英晶体频率元器件的核心部件，它由石英晶体片、电极和封装等组成。

石英晶体片是石英晶体谐振器的振荡源，通过对石英晶体片施加电场或机械应力来产生振荡信号。

电极用于对石英晶体片施加电场或接收振荡信号。

封装用于保护石英晶体谐振器，防止外界干扰。

振荡器电路是石英晶体频率元器件的控制部分，它通过对石英晶体谐振器施加适当的反馈，使其产生稳定的振荡信号。

振荡器电路通常由放大器、反馈电路和调谐电路等组成。

放大器用于放大石英晶体谐振器的振荡信号，增加其能量。

反馈电路用于将一部分振荡信号反馈给石英晶体谐振器，使其保持振荡。

调谐电路用于调节石英晶体谐振器的频率，使其达到所需的数值。

频率分频电路是石英晶体频率元器件的辅助部分，它用于将石英晶体谐振器的高频振荡信号分频得到所需的频率。

频率分频电路通常由计数器、分频器和锁相环等组成。

计数器用于计数石英晶体谐振器的高频振荡信号。

分频器用于将计数器的输出信号分频得到所需的频率。

锁相环用于将石英晶体谐振器的频率与参考信号的频率同步，从而实现频率的稳定和精确。

石英晶体频率元器件具有很多优点。

首先，它具有高稳定性和高精度，能够在广泛的温度范围内保持稳定的频率输出。

其次，石英晶体频率元器件的频率可调范围广，可满足不同应用的需求。

此外，石英晶体频率元器件还具有体积小、功耗低、抗干扰性强等特点，适用于各种严苛的工作环境。

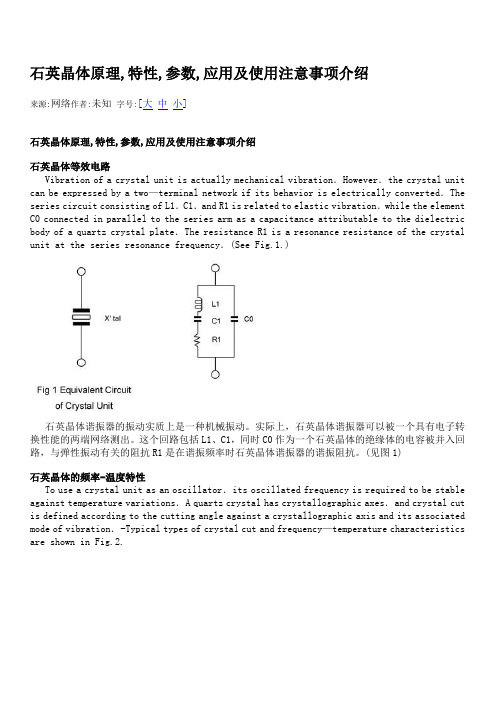

石英晶体原理,特性,参数,应用及使用注意事项介绍来源:网络作者:未知字号:[大中小]石英晶体原理,特性,参数,应用及使用注意事项介绍石英晶体等效电路Vibration of a crystal unit is actually mechanical vibration．However．the crystal unit can be expressed by a two—terminal network if its behavior is electrically converted．The series circuit consisting of L1．C1．and R1 is related to elastic vibration．while the element C0 connected in parallel to the series arm as a capacitance attributable to the dielectric body of a quartz crystal plate．The resistance R1 is a resonance resistance of the crystal unit at the series resonance frequency．(See Fig.1.)石英晶体谐振器的振动实质上是一种机械振动。

实际上，石英晶体谐振器可以被一个具有电子转换性能的两端网络测出。

这个回路包括L1、C1，同时C0作为一个石英晶体的绝缘体的电容被并入回路，与弹性振动有关的阻抗R1是在谐振频率时石英晶体谐振器的谐振阻抗。

(见图1)石英晶体的频率-温度特性To use a crystal unit as an oscillator．its oscillated frequency is required to be stable against temperature variations．A quartz crystal has crystallographic axes．and crystal cut is defined according to the cutting angle against a crystallographic axis and its associated mode of vibration．-Typical types of crystal cut and frequency—temperature characteristics are shown in Fig.2.石英晶体作为谐振器在使用时，要求其谐振频率在温度发生变化时保持稳定。

石英晶体俗称水晶，成分SiO2，它不仅是较好的光学材料，而且是重要的压电材料。

晶体的主要特征是其原子或分子有规律排列，反映在宏观上是外形的对称性。

人造水晶在高温高压下结晶而成。

在电场的作用下，晶体内部产生应力而形变，从而产生机械振动，获得特定的频率。

我们利用它的这种逆压电效应特性来制造石英晶体谐振器。

术语定义ＡＴ切割用特殊的切割角度加工晶体的一种切割方法，用这种切割方法加工的晶体有良好的温度特性，是制造石英晶体元件最常用的方法。

老化率石英晶体产品频率相对于时间的稳定性，一般情况下它的变化是几个ppm/年等效电阻ＲＩ等效电阻（ESR）通常表明石英谐振器在连续振荡中阻抗性能的好坏调整频差各种频率可接收的变化范围（一般情况下用ppm表示）温度频差石英晶体元件频率随温度变化而变化的特性。

不同的切割方法和不同的切割角度都有不同的特性曲线。

工作温度范围晶体元件工作在规定频差之内的工作温度范围。

储存温度范围晶体能在它的特殊性中得到完好保存的范围。

激励电平电路中用来驱动晶体元件振荡的电源叫激励电平，越好的产品需要的激励电平越小。

负载电容从晶体的两个引脚向电路系统看去电路所呈现的全部有效电容，即为负载电容，它与晶体元件一起决定晶体在电路上的工作效率。

等效电路晶体的等效电路。

可利用其表述晶体在谐振频率附近的工作特性，Co表示静态电容，是晶体两电极之间的电容和加上引线及基座带来的电容。

RI、LI、CI组成晶体等效电路的动态臂。

CI表示石英的动态电容。

LI为动态电感，RI为动态电阻。

基频晶体的定义是:设计工作在给定振动模式最低阶次上的晶体元件泛音晶体的定义是:工作在比最低阶次要高的阶次上的晶体元件,有三次,五次,七次等石英晶体谐振器(简称晶体).术语解释1、标称频率：晶体技术条件中规定的频率，通常标识在产品外壳上。

2、工作频率：晶体与工作电路共同产生的频率。

3、调整频差：在规定条件下，基准温度（25±2℃）时工作频率相对于标称频率所允许的偏差。

创易讲座系列四：石英晶体、晶振介绍石英晶体振荡器是高精度和高稳定度的振荡器，被广泛应用于彩电、计算机、遥控器、手机等各类振荡电路中，以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号。

可以说只要需要稳定时钟的地方，就必需要有晶体振荡器。

一：认识晶体、晶振常见晶体振荡器有两类，一类是无源晶体，也叫无源晶振，另一类是有源晶振，也叫钟振。

无源晶体外形如下图：（HC-49S 插脚）（HC-49S/SMD 贴片）无源晶体以以上两种封装的晶体最为常用，广泛应用于普通设备上，尤其是嵌入式设备，若对体积大小有要求，可以选择更小的贴片封装，如下图：（XG5032 贴片）（XS3225 贴片 1，3脚有效，2，4脚为空脚）当前消费类电子如手机，MP4，笔记本等，XS3225封装最为常用。

具体关于晶体的封装及参数信息，请参考国内最大的高端晶体晶振厂家：浙江省东晶电子股份有限公司网站提供的信息：/product.aspx/23无源晶体说穿了就是封装了一下晶体，在晶体两面镀上电极引出两根线即可，那么有源晶振就是在无源晶体的基础上加了一个晶体振荡电路，，比如采用一个74HC04或者54HC04之类的非门与晶体勾通三点式电容振荡电路，所以它具有电源，地，时钟输出三个脚，有些还会增加一个脚，就是晶振工作控制脚，当不需要工作的时候，可以关掉晶振降低功耗。

如下图：（OS3225 与XS3225外形一样，只是脚位定义不同1：EN控制脚，2：GND地，3：OUT信号输出，4：VCC电源，一般为3.3V或者5V）。

晶振内部振荡电路等效图如下：非门5404的输出脚2就是信号输出脚。

二：晶体振荡电路原理分析（本篇由东晶电子网上独家代理创易电子提供技术文档我们以最常见得MCU振荡电路为例,参考电路如下：很多人做MCU51单片机得时候，不明白晶体两边为什么要加两个电容，大小一般在15pF～33pF之间，有些特殊的，还需要在晶体上并联一个大电阻，一般老师的解释是提高晶体振荡电路的稳定性，有助于起振,而对于其根本原理没有解释。

石英晶体元件性能参数简介术语简介：1、石英晶体元件的等效电路其等效电路是一个晶体元件在谐振频率附近具有与晶体元件相同阻抗特性的电路，通常用L1、R1、C1相串联后再与C0并联表示。

见下图。

2、石英晶体元件的等效参数（包括静态参数和动态参数）：C0－静电容L1－等效电感C1－等效电容R1－等效电阻2.1 等效电阻R1石英晶体的等效电阻是其工作时能量损耗的量度，它包括晶片的内摩擦、支架应力损耗、空气阻尼、电极膜与晶片之间的内摩擦等，其影响大小不等，难以计算。

2.1.1、串联谐振电阻R1在规定条件下，晶体元件在串联谐振频率f时呈现的等效电阻，又称谐振电阻，即不加负载电容时测得的电阻。

2.1.2、负载谐振电阻R L在规定条件下晶体元件在与规定的负载电容C L相串联后工作在负载谐振频率f L时所呈现的电阻。

R L与R1的关系为：R L＝R1[1+( C0 /C L)]22.1.3、影响谐振电阻的因素影响谐振电阻的因素很多，例如原材料质量情况、晶体设计是否合适、生产工艺水平、清洁程度高低、晶体使用是否恰当、激励电平的高低等。

一般情况下，晶体的泛音电阻要比其基频的电阻大，但是采取特殊措施也可以使泛音电阻比其基频的电阻小。

2.2、等效电容C1等效电容C1：等效电路中串联臂中的电容，也称动态电容。

2.2.1、C1的表达式C1=1/ L1 (2∏f)2C1值用仪器直接测量时是用下式计算出来的：C1=2(f L－f r)（C0＋C L）/ f r =2Δf(C0＋C L) / f r 或者C1=2(f L1－f r) (f L2－f r)(C L2－C L1）/ f r (f L1－f L2)=2Δf L1Δf L2 C L/ f rΔf Lf L－加负载电容C L后的频率f r－不加负载电容时的串联谐振频率C L1、C L2－一大一小的两个负载电容f L1、f L2－加C L1、C L2时的频率Δf＝f L－f rΔf L1＝f L1－f rΔf L2＝f L2－f rΔf L＝f L1－f L2ΔC L＝C L2－C L12.2.2、C1的用途有的客户提出C1大于某一数值是为了获得比较大的负载谐振频率偏值，即要求Δf L＝f L1－f L2较大，以便改变C L后能够获得较大的频率变化量。

石英晶体的应用一.石英晶体元器件的分类和相关术语石英晶体元器件一般分为三大类，即石英晶体谐振器，石英晶体振荡器和石英晶体滤波器。

1．1 石英晶体谐振器相关的术语标称频率晶体元件规范指定的频率串联谐振频率(Fs) 等效电路中串联电路的谐振频率并联谐振频率(Fp) 等效电路中并联电路的谐振频率负载频率(FL) 晶体带负载时的频率负载电容(CL) 与谐振器联合决定工作频率的有效外界电容静电容(C0) 等效电路中与串联臂并联的电容动电容(C1) 等效电路中串联臂中的电容动态电感(L1) 等效电路中串联臂中的电感动态电阻(R1) 等效电路中串联臂中的电阻频率精度工作频率与标称频率的偏差等效电阻(ESR) 谐振器与规定的负载电容串联的总阻抗频率温度特性频率随温度变化的特性室温频率偏差谐振器在室温下频率的偏差频率/负载牵引系数(Ts) 负载电容对频率影响的能力老化率晶体频率随时间的漂移Q值晶体的品质因数激励功率（电平）谐振器工作时消耗的功率激励功率依赖性(DLD) 谐振器在不同激励功率下参数的特性温度频率偏差频率随温度变化与标称频率的偏差工作温度范围谐振器规定的工作温度范围泛音晶体的机械谐波寄生响应晶体除主响应(主频率)外的其他频率的响应1．2 石英晶体振荡器石英晶体振荡器是目前精确度和稳定度最高的振荡器。

石英晶体振荡器是由品质因素极高的谐振器（石英晶体振子）和振荡电路组成。

晶体的品质、切割取向、晶体振子结构及电路形式等因素共同决定了振荡器的性能。

相关术语标称频率晶体元件规范指定的频率频率温度特性振荡频率随温度变化而改变的特性长期频率稳定度振荡器长时间工作频率的稳定性短期频率稳定度振荡器短时间工作频率的稳定性温度频率偏差振荡频率随温度的偏差室温频率偏差在室温时振荡频率的偏差起振时间振荡输出达到规定值的时间上升时间(方波输出）方波输出时波形从10%到90%所需的时间下降时间(方波输出）方波输出时波形从90%到10%所需的时间占空比(方波输出) 方波输出时正脉冲宽度占周期的百分比频率精度振荡频率相对标称频率的精确程度消耗电流振荡器工作时消耗的电流相位噪声信号中相位的随机变化量最大电压（方波输出）振荡器输出电压最大值最小电压（方波输出）振荡器输出电压最小值基准温度初始精度振荡器在规定基准温度下的振荡频率的精度频率—电压允差根据输入电压的最大，最小和标称值来确定频率—负载允差根据负载的最大，最小和标称负载来确定谐波与副谐波失真谐波和副谐波响应的程度杂波响应规定带宽内与杂波输出有关的非谐波响应耐过压能力振荡器经受120％规定电源电压的最大的过压能力峰-峰值（Vpp）输出电压最大与最小的差值负性阻抗晶体串联电阻,使振荡器从振到不振时的阻值当前石英晶体振荡器的发展，不仅表现在系列品种的增加和市场需求量的增长方面，而且体现在产品技术创新上。
