修迈腾点我一汽大众迈腾常见故障大全后续不断更新例一故障现象：拆装发动机后出现空调不制冷。
故障诊断：电脑读码取故障码08 空调系统显示故障“空调压缩机激活断路/ 对正极短路主动静态” 。
检查压缩机插头时发现水泵和压缩机插头插反，将插头正确复位后空调工作正常。
故障排除：复位压缩机插头。
例二：故障现象：后车门在升降时出现“咯噔”的响声故障诊断：车门玻璃升降支架的滑轮设计有缺陷，通病。
质保期内可以回4S 店免费更换，过了质保期建议拆先重新上油，如果仍然不能恢复，需要更换升降支架总成，电机不用更换。
故障排除：更换支架。
例三：故障现象：更换机油后机油灯报警故障诊断：车辆在修理厂更换机油后，行驶中机油灯偶尔会点亮报警，这种情况大多是我们更换的机油格质量有问题，不达标导致。
建议直接更换一个质量好的机油格即可解决问题。
故障排除：换机油格。
例四：故障现象：发动机故障灯亮故障诊断：电脑检测发现有混合气过稀的故障代码，大多是油气分离器（废气阀）内部膜片出现了损坏，导致过多的空气进入发动机引起。
发动机怠速运转时用手摸一下油气分离器的气口，如果有吸气的现象，说明已经坏了。
这种情况有时还会导致发动机出现尖叫的响声。
故障排除：更换油气分离器。
例五：故障现象：室内灯和杂物箱灯同时不亮故障诊断：电脑检测无任何故障代码，检查发现保险丝烧掉，更换后用了几天再次烧掉。
检查发现是后阅读灯电路板内4号脚连接的常火电和W12为右后阅读灯负极连接电路板虚联在一起，尽管当前无战事，但在较大振动状态下，电路连接板的亲密接触便产生了短路现象，熔断SC15保险。
故障排除：调整虚接位置即可。
例六：故障现象：更换ABS泵后出现故障码03201，不能消除解决方案：1、ABS 系统故障码03201 含义:未进行基础设定/基础设定错误。
2、解决方法：进入ABS 控制器地址码03－16 输入50403，然后再进入匹配通道10－21 输入匹配值。
匹配值依据车辆动力总成的配置，相应的给定数值7 或4。

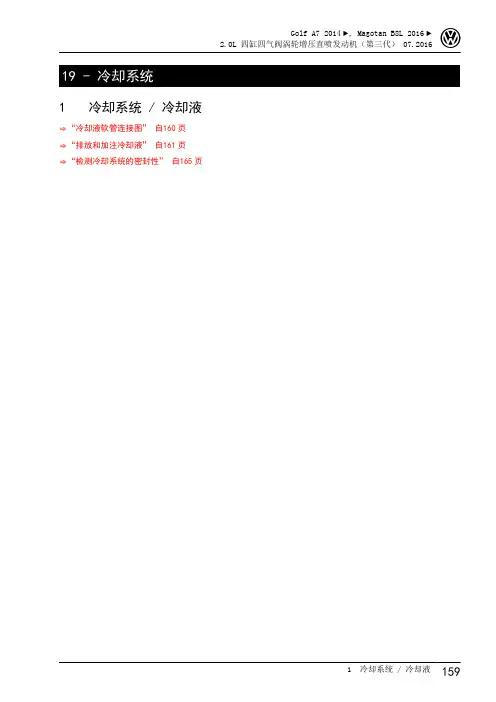

19 - 冷却系统1冷却系统 / 冷却液⇒ “冷却液软管连接图” 自160页⇒ “排放和加注冷却液” 自161页⇒ “检测冷却系统的密封性” 自165页Golf A7 2014 ▶, Magotan B8L 2016 ▶2.0L 四缸四气阀涡轮增压直喷发动机（第三代） 07.201631 冷却系统 / 冷却液1591.1冷却液软管连接图提示◆蓝色 = 冷却液大循环回路◆红色 = 冷却液小循环回路◆棕色 = 热循环回路◆黄色 = 变速箱油冷却回路◆箭头指向冷却液流动方向。
1 -散热器q更换后更换冷却液2 -散热器出口处的冷却液温度传感器 -G83-3 -冷却液继续补给泵-V51-4 -发动机温度调节伺服元件 -N493-5 -气缸盖 / 气缸体q更换后更换冷却液6 -限流阀7 -冷却液膨胀箱8 -冷却液膨胀罐密封盖q检查密封盖中的安全阀⇒ 166页9 -单向阀10 -排气歧管q集成在气缸盖中11 -废气涡轮增压器12 -暖风装置的热交换器q更换后更换冷却液13 -限流阀14 -单向阀15 -增压空气冷却泵-V188-16 -冷却液温度传感器-G62-17 -冷却液断流阀 -N82-18 -限流阀19 -冷却液泵20 -变速箱冷却液阀 -N488-21 -单向阀22 -变速箱油冷却器3Golf A7 2014 ▶, Magotan B8L 2016 ▶2.0L 四缸四气阀涡轮增压直喷发动机（第三代） 07.2016 160修理组 19 - 冷却系统1.2排放和加注冷却液所需要的专用工具和维修设备◆冷却系统检测仪的转接头 -V.A.G 1274/8-◆软管夹钳 -VAS 6340-◆冷却系统加注装置-VAS 6096-◆车间起重机收集盘-VAS 6208-◆折射计 -T10007 A-◆车辆诊断测试器排放–打开冷却液膨胀罐的加注盖-箭头-。
Golf A7 2014 ▶, Magotan B8L 2016 ▶2.0L 四缸四气阀涡轮增压直喷发动机（第三代） 07.201631 冷却系统 / 冷却液161–拆卸隔音垫-1-⇒ 车身外部维修; 修理组： 66; 隔音垫；装配一览 - 隔音垫。

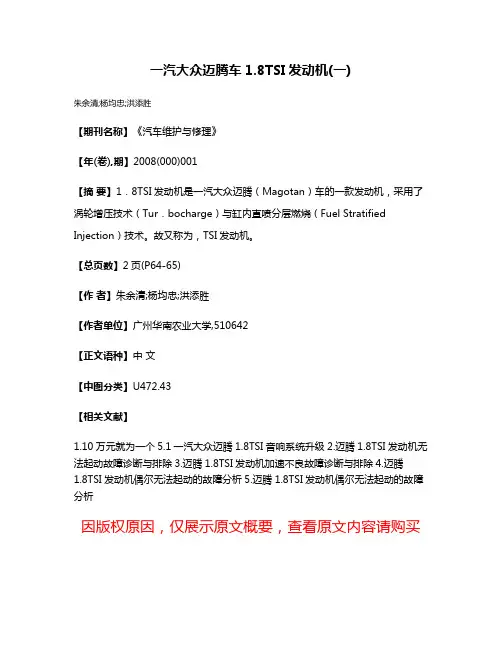

一汽大众迈腾车1.8TSI发动机(一)
朱余清;杨均忠;洪添胜
【期刊名称】《汽车维护与修理》
【年(卷),期】2008(000)001
【摘要】1．8TSI发动机是一汽大众迈腾（Magotan）车的一款发动机，采用了涡轮增压技术（Tur．bocharge）与缸内直喷分层燃烧（Fuel Stratified Injection）技术。
故又称为，TSI发动机。
【总页数】2页(P64-65)
【作者】朱余清;杨均忠;洪添胜
【作者单位】广州华南农业大学,510642
【正文语种】中文
【中图分类】U472.43
【相关文献】
1.10万元就为一个5.1一汽大众迈腾1.8TSI音响系统升级
2.迈腾1.8TSI发动机无法起动故障诊断与排除
3.迈腾1.8TSI发动机加速不良故障诊断与排除
4.迈腾
1.8TSI发动机偶尔无法起动的故障分析5.迈腾1.8TSI发动机偶尔无法起动的故障分析
因版权原因，仅展示原文概要，查看原文内容请购买。
售后服务售后服务技术信息21.保养手册Magotan 2007版本： 01.2010汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)售后服务版权所有。
不经法人同意不得使用。
Printed in ChinaFAW5R0098.74Copyright (c) 2010 Volkswagen AG，Wolfsburg保养内容Magotan 2007工长和机工必需掌握所有技术信息。
因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。
此外在维修时也要遵循维修安全的基本原则。
文件盒 2.1 - 手册编号：21.1版本： 01.2010提纲发动机概述保养工作概述工作描述废气检测术语词汇表汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)Magotan 2007文件盒 2.1，手册 21.1，版本： 01.2010目录iii目录1发动机概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2保养工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .在行驶距离为 7500 公里时进行的首次换油保养工作（针对装备 TSI 发动机的车型）. . . . . . . . 在行驶距离为 7500 公里时进行的首次换油保养工作（针对装备非缸内直喷发动机的车型） . . . . 与时间和 / 或行驶里程相关的附加工作（针对装备 TSI 发动机的车型） . . . . . . . . . . . . . . . . . . 与时间和 / 或行驶里程相关的附加工作（针对装备非缸内直喷发动机的车型） . . . . . . . . . . . . . . 换油保养 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 每15，000 公里或一年及之后每 10，000 公里或每一年的定期保养工作（针对装备 TSI 发动机的车型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 每15，000 公里或一年及之后每 15，000 公里或每一年的定期保养工作（针对装备非缸内直喷发动机的车型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 汽车移交检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用升降台和维修厂汽车千斤顶举起车辆 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 连接诊断设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .发动机代码和发动机编号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 发动机机油标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .贴签. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 长效保养信息、按时间或行驶里程保养的信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 汽车识别号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .汽车数据牌. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 使用高含硫柴油的国家或地区 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4工作描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 运输固定装置：将锁止件从前轴弹簧上取下 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .运输模式：关闭. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 用于凸轮轴传动的齿形皮带：更换（仅 2.0L 85KW 发动机） . . . . . . . . . . . . . . . . . . . . . . . . . . .用于凸轮轴传动的齿形皮带：检查（2.0L 85KW 发动机）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 蓄电池：检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .蓄电池：检查蓄电池接线柱是否牢固. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 带记忆功能的座椅：进行初始化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .大灯调节装置：检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 前后制动摩擦片：检查厚度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .罗盘模块：激活. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 保养周期指示器：修改设码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .保养周期指示器：复位 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 发动机机油油位：检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .发动机机油：排放或吸出；更换机油滤清器并加注发动机机油. . . . . . . . . . . . . . . . . . . . . . . . . . 发动机舱内的发动机和部件（从上部和下部）：目测是否有泄漏和损坏 . . . . . . . . . . . . . . . . . . . . 粉尘及花粉滤清器：清洁外壳，更换滤芯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .副驾驶员安全气囊：钥匙开关和检查“开 / 关功能”（针对装备副驾驶员安全气囊关闭功能的车型） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .更换燃油滤清器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 电动车窗升降器：检查定位情况 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .底部保护层：目测是否有损坏. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 多楔带：检查状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .检查轮胎：状态、轮胎胎面、充气压力、胎纹深度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 23 2 8 7 2 64 9 11 11 13 16 16 12 16 15 15 16 18 58 56 59 59 22 21 65 47 29 63 51 50 38 38 37 46 20 34 30 58 32 22汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)Magotan 2007文件盒 2.1，手册 21.1，版本： 01.2010目录iv检查安全带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 进行试车 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .冷却系统：检查防冻剂和冷却液液位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 主销：目检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .直接换档变速箱 02E - 6 档：更换机油和机油滤清器 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 制动液液位：检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .制动和离合器装置：更换制动液 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 制动装置：目测是否有泄漏和损坏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 档双离合器变速箱 0AM：更换变速箱油. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 滑动天窗：检查功能，清洁导轨并涂油脂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .火花塞：更换. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 目视检查前排安全气囊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .目视检查排气系统是否有泄漏和损坏. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 万向节保护套：目检 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .空气滤清器：清洁外壳，更换滤芯. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 拆卸和安装发动机罩：上部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .拆卸和安装发动机舱下盖板（隔音垫）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 车窗玻璃刮水 / 清洗装置和大灯清洗装置：检查功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .车窗玻璃刮水片：检查极限位置 .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 车轮紧固螺栓：按规定扭矩拧紧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .车门止动器：润滑. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 静态弯道灯（转向灯）和辅助行车灯：检查功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .汽车系统测试：进行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 收音机 / 导航系统：激活防盗密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .时间和日期：调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 手动变速箱：检查手动变速箱齿轮油油位，必要时添加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自动变速箱：检查 ATF 液位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .转向横拉杆球头：检查间隙，固定装置和防尘罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5废气检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 带 OBD （车载诊断系统）的柴油发动机废气检测. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 带 OBD （车载诊断系统）的汽油发动机废气检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6术语词汇表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4642 32 19 21 28 25 29 21 53 60 46 42 32 35 36 37 53 56 43 56 63 31 44 58 20 21 5666 72 6680 汽车技师帮技术资料一汽大众迈腾维修维修手册(Magotan_2010_保养手)Magotan 2007文件盒 2.1，手册 21.1，版本： 01.20101 发动机概述11发动机概述发动机：⇒汽油发动机汽油发动机排量I 1.4 1.8发动机标识字母：CFBA BYJ 气缸数量 / 每个气缸气门数4/44/4功率kW/rpm 96/5000118/5000扭矩Nm/rpm 220/1750 至 3500250/1500 至 4200缸径∅mm 76.582.5行程毫米75.684.1压缩比109.8喷射装置 / 点火装置Motronic MED 17.5.20Bosch Motronic MED 17.5 TSI ROZ 至少93 以上优质无铅，或国Ⅲ1) 以上1)国Ⅲ：OBD 车型必须使用此标准或以上标准的汽油。
售后服务售后服务技术信息修理手册Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机版本：01.2010发动机代码CFBA售后服务版权所有。
不经法人同意不得使用。
Printed in ChinaFAW5R0147.74Copyright (c) 2010 Volkswagen AG，Wolfsburg维修手册修理组Magotan 2007工长和机工必需掌握所有技术信息。
因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。
此外在维修时也要遵循维修安全的基本原则。
1.4 升 4 缸 4 气阀涡轮增压直喷发动机版本： 01.2010修理组00技术数据10拆卸和安装发动机13曲轴传动装置15气缸盖，气门机构17润滑19冷却装置20燃油供应装置21增压24燃油准备系统、喷射装置26排气装置28点火装置Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录iii目录00-技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1发动机编号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2发动机特征 . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-拆卸和安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1拆卸和安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 1.1拆卸发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2将发动机固定在装配架上 . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 1.3安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拧紧力矩 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5机组支承 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 13-曲轴传动装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1拆解和组装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . 1.1第 Ⅰ 和 Ⅱ 部分 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2第 Ⅰ 部分 皮带传动 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1.3第 Ⅱ 部分 气缸体 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拆卸和安装多楔皮带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 1.5拆卸和安装正时齿轮箱罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6拆卸和安装辅助机组支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2密封法兰和飞轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . 2.2拆卸和安装曲轴的皮带轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.3更换皮带轮侧曲轴密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 2.4更换飞轮侧曲轴的密封法兰 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5拆卸和安装发动机转速传感器 -G28- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3曲轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2曲轴尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.3拉出和敲入曲轴上的滚针轴承 (配备直接换档变速箱的汽车) . . . . . . . . . . . . . . . . . . . . . . 4活塞和连杆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.1装配一览 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2检查活塞和气缸内径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.3脱开新的连杆 . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.4活塞和气缸尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 15-气缸盖，气门机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1气缸盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2检查配气相位 . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3调整配气相位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拆卸和安装凸轮轴箱 . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5拆卸和安装正时链和机油泵驱动链 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.6拆卸和安装气缸盖 . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7检测压缩压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1 11 12 2 2 10 10 12 12141415 16 17 19 20 24 25 25 27 30 32 39 39 40 41 42 43 43 44 45 46474748 50 53 60 63 71 73Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录iv2气门机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.1装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . 2.2检查凸轮轴轴向间隙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.3气门尺寸 . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.4检测气门导管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.5修整气门座 . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6更换气门杆密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . 17-润滑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1润滑系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1发动机机油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2装配一览 . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3拆卸和安装油底壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 1.4拆卸和安装机油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.5检测机油压力和机油压力开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 19-冷却装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1冷却系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.1车身侧冷却系统的部件 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2发动机侧冷却系统的部件 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1.3冷却液软管连接图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4排放并添加冷却液 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . 1.5拆卸和安装散热器风扇 -V7- 和散热器风扇 2 -V177- . . . . . . . . . . . . . . . . . . . . . . . . . . .1.6拆卸和安装散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . 1.7拆卸和安装冷却液泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.8拆卸和安装冷却液循环泵 -V50- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 1.9检测冷却系统的密封性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20-燃油供应装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.1在燃油供应装置上进行作业时的安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2卸掉燃油系统高压区内的压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 2燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1燃油箱 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 2.2排空燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.3拆卸和安装燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3修理燃油供应装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.1清洁规定 . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.2拆卸和安装燃油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 3.3拆卸和安装燃油储量传感器 -G - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3.4碰撞燃油切断装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 3.5检查燃油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4发动机功率电子控制系统（电子油门） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.1电子油门系统的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.2油门踏板模块 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 4.3拆卸和安装油门踏板模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5活性碳罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 5.1功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.2活性碳罐装置 - 装配一览 . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7475 76 77 77 78 79818181 82 84 86 88909090 92 93 94 97 98 99 101 102104104 104105 105106 107109 112112 113 115 116 116 124 124 125 125126 127128Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录v5.3检查燃油箱排气装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.4拆卸和安装活性碳罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . 21-增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1废气涡轮增压器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . 1.1一般维修说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2安全措施 . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 1.4废气涡轮增压器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5第 Ⅰ 部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 1.6第 Ⅱ 部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7拆卸和安装废气涡轮增压器 . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . 1.8检查废气涡轮增压器的压力罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.9拆卸和安装废气涡轮增压器的压力罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . 1.10调节废气涡轮增压器的压力罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2增压空气冷却系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1增压空气冷却系统 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2拆卸和安装增压空气冷却系统的辅助散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-燃油准备系统、喷射装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1喷射装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . 1.1喷射装置的一般说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4技术数据 . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5进气管第 Ⅰ 和 Ⅱ 部分 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6进气管第 Ⅰ 部分 - 装配一览 . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7进气管第 Ⅱ 部分 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.8进气管下部件、带有喷油阀的燃油分配器 - 装配一览 . . . . . . . . . . . . . . . . . . . .. . . . . . . . 1.9空气滤清器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.10拆卸和安装空气滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . 1.11拆卸和安装节气门控制单元 -J338- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.12清洁节气门控制单元 -J338- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 1.13拆卸和安装进气管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.14拆装和安装进气管下部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . 1.15高压泵 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.16检查燃油压力传感器 -G247- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . 1.17拆卸和安装高压泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.18拆卸和安装喷油阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.19更换喷油阀上密封环和支撑垫片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2发动机控制单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1查询并删除发动机控制单元故障存储器的内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2拆卸和安装发动机控制单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 26-排气装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1排气系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1尾气催化净化器和加装件 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2带悬挂装置的消音器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 1.3拆卸和安装排气前管和中间管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129130 131131 131132 132 132134 135136 139141 144 149 150 151152152 152153 153154 155156 157158 159160 161163 164165 166167 170172 174 177 178179 181181 182183 184Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.2010目录vi1.4拆卸和安装带尾气催化净化器的排气管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5脱开和连接前消音器和后消音器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6将排气装置调节到无应力状态 . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-点火装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1修理点火装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1.1点火装置概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2安全措施 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.3点火装置 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4拆卸和安装带功率输出级的点火线圈 . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5检测数据，火花塞 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .186 187188 190190190 190 191 192 193Magotan 20071.4 升 4 缸 4 气阀涡轮增压直喷发动机 01.20101 技术数据11技术数据发动机编号 ⇒ 1页。
—汽大众迈腾发动机［—汽大众迈腾发动机抖动】故障现象一辆2008年出厂的迈腾，搭载了byj发动机z行驶里程为11843km o司机反映,最近出现发动机抖动、加速无力、排气管尾气呛人的现象。
故障诊断与排除根据故障现象分析，应该是某汽缸工作不良或不工作。
启动发动机,连接kt600汽车检测仪z读取故障码P0302 ”含义为汽缸2失火。
然后清除故障码,故障现象没有改变”踩一下加速踏板，故障码P0302再次出现。
由此可以判断原因原因应该是汽缸2失火或不工作造成的。
接着做断缸试验,很明显汽缸2没有工作，1> 3. 4汽缸工作正常。
然后拆下火花塞检查，发现四只火花塞电极都发黑,汽缸2的最黑,更换四只新的火花塞,再互换汽缸1与汽缸2的点火线圈，做断缸试验,汽缸2还是不工作。
使用缸压表测量各汽缸压力,都是lObar （lbar=100kpa ）以上，缸压都正常。
用燃油压力表检测电动燃油泵给高压泵的供应压力测得低压侧压力为6.2bar正常数值是6 ~ 8bar熄火lOmin保压值在4bar ,正常值不能低于3.7bar ,燃油低压压力值正常。
用kt600读取高压燃油压力是50bar ,正常压力值是50 ~ HObar（取决于发动机负荷和转速）,燃油高压压力值也正常。
利用博世fsa740发动机综合分析仪”检测次级点火波形, 发动机怠速时得到3个波形。
从次级点火波形（见图1 ）可以看出，汽缸2次级峰值电压为12kv ,汽缸1、4次级峰值电压约为7kv,汽缸3次级峰值电压在8kv o能够保证发动机汽缸作功行程点火的次级电压为5 ~ 15kv各汽缸的点火电压都在正常范围内，可以确走点火系统正常，四个点火线圈也没有问题。
从次级点火燃烧电压波形（见图2）,可以看到各缸的燃烧电压值，正常的燃烧电压读数应为0・5~5・0kv。
若燃烧电压低, 故障原因可能是:①高压线或火花塞短路;②火花塞电极间隙小；③混合汽过稀。
从图2可以看出，汽缸1和3的燃烧电压偏低, 汽缸4的燃烧电压值有时低于0.5kv z汽缸2的燃烧电压一直低于0・4kv ,各缸的燃烧电压普遍偏低，前面已经检测点火系统正常，说明混合汽偏稀。
2007款一汽大众迈腾Magotan底盘车桥转向系维修手册（可编辑）2007款一汽大众迈腾Magotan底盘车桥转向系维修手册服务修理手册Magotan 2007底盘车桥转向系版本 042007售后服务技术信息服务维修手册的修理组概览修理组00 - 技术数据40 - 前车轮悬架42 - 后车轮悬架44 - 车轮轮胎车轮定位48 - 转向系领班和机修工必掌握技术信息因为他们仔细的经常性的重视是保持车辆交通安全和运行安全的前提另外当然还必遵循车辆维修时普遍的安全基本守则该手册受版权保护未经作者许可不得随便使用版权所有 2007 一汽,大众汽车有限公司中国Magotan 2007底盘车桥转向系 - 版本 042007目录00 - 技术数据 11 事故车辆底盘评估检查表 12 一般说明 340 - 前车轮悬架41 事故车辆的评估 42 维修前车轮悬架装置521 前桥一览 522 将车轮轴承升起到空载位置 63 前桥的拧紧力矩 84 副车架稳定杆车轮悬挂臂 1041 装配一览副车架稳定杆车轮悬挂臂 1042 维修纵梁中的螺纹 1243 固定副车架 1244 拆卸和安装副车架 1345 维修副车架 1646 检查球头节 1947 拆卸和安装球头节 2048 拆卸和安装带支座的车轮悬挂臂 2149 更换车轮悬挂臂的橡胶金属支座 28410 更换车轮悬挂臂的带轴承支座 30411 拆卸和安装稳定杆 325 车轮轴承装配一览 3651 拆卸和安装车轮轴承单元 3752 拆卸和安装车轮轴承壳体386 车轮悬架装配一览 4161 拆卸和安装减震器 4262 维修减震器 467 维修驱动轴 4871 驱动轴一览 4872 松开和拧紧驱动轴螺栓连接的六角螺栓 4973 拆卸和安装驱动轴 5074 装配一览带等速万向节 VL100 的驱动轴 5475 装配一览带等速万向节 VL107 的驱动轴 6376 装配一览带三销式万向节 AAR2600i 的驱动轴 6577 装配一览带三销式万向节 AAR3300i 的驱动轴 6878 装配一览带三销式万向节 AAR3300i 的驱动轴用于自动变速箱 09M -6 档四轮驱动7242 - 后车轮悬架 751 事故车辆的评估 752 维修后车轮悬架前轮驱动 7621 后桥一览 7622 后桥处于空载位置 783 后桥的拧紧力矩前轮驱动 804 装配一览副车架前轮驱动 8241 拆卸和安装后桥 8242 维修副车架 865 装配一览横向导臂转向横拉杆前轮驱动 9051 带大灯照明距离自动调节的车辆的车辆高度传感器 9252 拆卸和安装上横向导臂 93目录 iMagotan 2007底盘车桥转向系 - 版本 04200753 拆卸和安装下横向导臂 9554 拆卸和安装转向横拉杆 966 装配一览车轮轴承壳体纵向转向杆前轮驱动9961 拆卸和安装车轮轴承壳体 10062 更换车轮轴承壳体的橡胶金属支座 10363 拆卸和安装车轮轴承轮毂单元10564 拆卸和安装带支撑座的纵向转向杆 10765 维修纵向转向杆 1107 装配一览减震器螺旋弹簧前轮驱动 11371 电子液压调平系统上的改装 11372 坏路面用车底盘上的改装 11473 拆卸和安装螺旋弹簧 11474 拆卸和安装减震器 11575 维修减震器 1188 装配一览稳定杆前轮驱动 12081 拆卸和安装稳定杆 1209 维修后车轮悬架四轮驱动 12291 后桥一览 12292 后桥处于空载位置 12410 后桥的拧紧力矩四轮驱动 12611 装配一览副车架主减速器四轮驱动 129111 拆卸和安装后桥 129112 维修副车架 13412 装配一览横向导臂转向横拉杆四轮驱动 138 121 左后车辆高度传感器 G76 一览 140122 更换车辆内的汽车高度传感器 140123 拆卸和安装上横向导臂 141124 拆卸和安装下横向导臂 142125 拆卸和安装转向横拉杆 14413 装配一览车轮轴承壳体纵向转向杆四轮驱动147131 拆卸和安装车轮轴承壳体 148132 更换车轮轴承壳体的橡胶金属支座 151133 拆卸和安装车轮轴承轮毂单元 153134 拆卸和安装带支撑座的纵向转向杆 154135 维修纵向转向杆 15714 装配一览减震器螺旋弹簧四轮驱动 160 141 电子液压调平系统上的改装 160142 坏路面用车底盘上的改装 161143 拆卸和安装螺旋弹簧 161144 拆卸和安装减震器 162145 维修减震器 16515 装配一览稳定杆四轮驱动 167151 拆卸和安装稳定杆 16716 装配一览驱动轴 170161 松开和拧紧驱动轴螺栓连接的六角螺栓 171 162 拆卸和安装驱动轴 172163 拆卸和组装 17344 - 车轮轮胎车轮定位 1801 事故车辆的评估 1802 安装车轮的拧紧力矩 1813 车轮和轮胎装配 18231 轮胎装配 182ii 目录Magotan 2007底盘车桥转向系 - 版本 0420074 拆卸和安装具备自润滑性能的轮胎18341 压出轮胎 18342 拆下轮胎 18443 装入轮胎 1855 轮胎检查显示器 RKA 1876 轮胎压力监控系统 RDK 18861 更换车轮 18862 按钮性能 18963 拆卸和安装轮胎压力传感器 19064 拆卸和安装轮胎压力传感器 19065 轮胎压力传感器的更换周期 191 7 车轮定位 19271 概述 19272 汽车数据铭牌 2018 自动车距控制系统 ADR 20281 校准 ADR 概述 20282 ADR 校准工作步骤一览 2029 车轮轮胎 20791 带应急套件的汽车 20792 轮胎密封剂 20793 拆卸轮胎 20710 车轮定心座防腐蚀 20948 - 转向系 2101 事故车辆的评估 2102 一般维修提示 21121 转向机构 21122 密封件密封环 21123 螺栓螺母 21124 电气部件 21225 引导型故障查询车辆自诊断和测量技术2123 转向系的拧紧力矩 2134 装配一览转向柱 21441 拆卸和安装方向盘 21442 拆卸和安装转向柱 21643 完成下列装配工作后必检查转向角传感器 G85 的基本设置22044 转向柱的操作和运输 22045 检查转向柱是否有损伤 22146 拆卸和安装支座 22147 拆卸和安装减频支撑 2235 机电一体化的转向机构装配一览 22551 拆卸和安装转向机构 2266 维修机电一体化的转向机构 23161 拆卸和安装橡胶防尘罩 23162 拆卸和安装转向横拉杆 234目录 iiiMagotan 2007底盘车桥转向系 - 版本 042007iv 目录Magotan 2007底盘车桥转向系 - 版本 04200700 –技术数据1 事故车辆底盘评估检查表在修理事故车辆的承重部件和车轮导向部件时可能无法发现底盘上的损坏这些未发现的损坏在某种情况下会在日后的行驶过程中导致严重的后果因此对于事故车辆而言无论是否进行车轮定位所列的零部件必按照规定的方式和序进行检查如果在车轮定位时确定与额定值没有偏差则表明底盘没有变形转向系统的外观和功能检验目检是否变形和出现裂纹转向横拉杆关节和转向机构的间隙检查目检防尘套和防油罩是否受损检查电气线路和液压管路以及软管是否有磨损处切口和折点检查液压管路螺纹套管接头和转向机构的密封性检查转向机构和管路是否连接可靠将方向盘从一个止挡位打到另外一个止挡位检查整个转向回转过程是否正常同时方向盘必可用不变的操纵力旋转而不会有卡滞现象底盘的目检和功能检验请务必遵守下列检验步骤的序检查所有在装配一览中所示的部件是否有变形裂纹和其它损坏更换已损坏的部件车辆在一个由大众汽车股份公司认可的四轮定位测试台上进行定位检测车轮轮胎的目检和功能检验检查车轮转动是否平衡车轮轮胎车辆定位检测修理组 44检查胎面及胎侧是否有裂缝或冲击损伤车轮轮胎车轮定位修理组 44检查轮胎充气压力充气压力请参见油箱盖上的充气压力铭牌或保养手册手册 211在车轮和,或轮胎上有损伤时更换轮胎当事故发生过程中可能造成车辆受到损伤不可见的损坏时也同样需要进行更换更换的另一个决定因素是轮胎的使用寿命轮胎使用寿命不得超过 6 年在不确定是否要更换时一般遵循下列原则只要不能排除安全隐患就必更换轮胎整车还要检查其它的车辆系统例如包括 ABS 在内的制动装置目检和功能检验排气系统和乘员安全保护系统有关检测值设置值和注意事请参见相应的维修手册ELSA此处所述的事故车辆检查主要涉及底盘对整车检查而言并不完备1 事故车辆底盘评估检查表 1Magotan 2007底盘车桥转向系 - 版本 042007电子车辆系统安全相关的系统例如 ABSEDS安全气囊电子控制的底盘系统机械电子系统电子液压转向系统和其它驾驶员辅助系统都必使用车辆诊断系统测量和信息系统 -VAS 5051- 查询可能存储的故障信息如果所述系统的故障存储器中存有故障则根据维修手册中相应的规定进行维修在维修完毕后对所涉及的系统再次进行故障存储器内容的检查以便确保功能运转正常2 修理组00 - 技术数据Magotan 2007底盘车桥转向系 - 版本 0420072 一般说明有关车轮轮胎和防滑链的信息请参阅车轮轮胎指引车轮轮胎车轮定位修理组 44关于电子液压调平系统后桥改装的信息页 113有关坏路面用车底盘改装的信息页 1142 一般说明 3Magotan 2007底盘车桥转向系 - 版本 04200740 –前车轮悬架1 事故车辆的评估请参见评估事故车辆底盘的检查表页 1 4 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 -版本 0420072 维修前车轮悬架装置21 前桥一览I - 副车架稳定杆车轮悬挂臂装配一览页 10II - 车轮轴承装配一览页36III - 车轮悬架装配一览页412 维修前车轮悬架装置 5Magotan 2007底盘车桥转向系 - 版本 042007维修驱动轴章节请查看页 4822 将车轮轴承升起到空载位置所需要的专用工具和维修设备发动机和变速箱举升装置 -com 1383 A-张紧带 -T10038-定位件 -T10149-提示带橡胶金属支座的底盘件上的所有螺栓原则上要在空载位置未载货状态拧紧橡胶金属支座的旋转范围有限所以在拧紧前必将带橡胶金属支座的车桥部件放入与车辆行驶时相符的位置上空载位置否则会夹紧橡胶金属支座这样就会导致使用寿命缩短通过用发动机和变速箱举升装置 -com 1383 A- 和定位件 - T10149- 抬起相应的车轮悬架可在升降台上模拟该位置6 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本042007升起相应车轮悬架前必将汽车在其两侧用张紧带 -T10038- 绑紧在升降台的支撑臂上注意若不绑紧车辆则可能存在车辆从升降台上滑下的危险–转动轮毂直至一个车轮螺栓孔位于最上方–用车轮螺栓将定位件 -T10149- 安装到轮毂上只有当轮毂中心与轮罩下沿之间的距离达到尺寸-a-时才允许拧紧相关的螺栓螺母尺寸-a-取决于安装底盘的离地高度底盘1 离地高度-a-单位 mm基本底盘 383 ? 10 mm带电子液压调平系统的基本底盘 383 ? 10 mm坏路面用车底盘 403 ? 10 mm除了 18车轮以外的运动车底盘 368 ? 10 mm带 18车轮的运动车底盘 368 ? 10 mm1 汽车所安装的底盘类型记录在汽车数据铭牌上底盘用 PR 编号注明 PR 编号和底盘类型的匹配参见这里页 194–用发动机和变速箱举升装置 -com 1383 A- 抬升车轮轴承壳体直到达到尺寸-a-为止注意如果发动机和变速箱举升装置仍在汽车下面不要升起或者放下汽车如果非必要勿将发动机和变速箱举升装置 -com 1383 A-留在车辆下面–拧紧相关的螺栓螺母–放下车轮轴承壳体–取出车辆下的发动机和变速箱举升装置 -com 1383 A-–拆下定位件 -T10149-2维修前车轮悬架装置 7Magotan 2007底盘车桥转向系 - 版本 0420073 前桥的拧紧力矩副车架螺栓连接螺纹拧紧力矩 Nm安装到车身上行驶方向前方 M12 x 15 x 90 70 90? 2 第 25 页 11安装到车身上行驶方向后方 M12 x 15 x 100 70 90? 2 第 15 页 11将左前车辆高度传感器 -G78- 安装到副车 M6 x16 9架上第 8 页 10将防护板安装到 M6 自攻 6第 24 页 11 上螺丝2 每次拆卸后更换车轮悬挂臂螺栓连接螺纹拧紧力矩 Nm3 4安装到副车架上 M12 x 15 x 11070 180?第 17 页 11安装到球头节上 M10 60第 13 页 11将支座安装到车身上 M12 x 15 x 100 70 90? 3第 7 页 10将支座安装到车身上 M10 x 70 50 90? 3第 6 页 10左前汽车高度传感器 -G78- M6 9第 14 页 113 每次拆卸后更换4 拧紧在空载位置页 6稳定杆螺栓连接螺纹拧紧力矩 Nm安装到副车架上 M8 x 55 20 90? 5第 16 页 116 5安装到连接杆上 M12 65第 4 页 106 5连接杆连接到减震器上 M12 65第 1 页 105 每次拆卸后更换6 在万向节销的六角螺栓上固定摆动支撑螺栓连接螺纹拧紧力矩 Nm安装到副车架上 M14 x 15 x 70 100 90? 7 第 18 页 11安装到变速箱上第 22 页 11 M10 x 35 40 90? 7第 21 页 11 M10 x 75 40 90? 78 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系- 版本 0420077 每次拆卸后更换减震器螺栓连接螺纹拧紧力矩 Nm8安装到车身上 M8 x 26 15 90?第 9 页 41安装到车轮轴承壳体上 M12 x 15 x 80 70 90? 8第 16 页 36减震器支座安装到活塞杆上 M14 x 15 60第 7 页 418 每次拆卸后更换驱动轴螺栓连接螺纹拧紧力矩 Nm安装到带车轮轴承的轮毂上 M16 x 15 x 80 200 180? 9 第 9 页 36安装到变速箱法兰上首先用 10 Nm 的扭矩预拧紧然后通过交点用拧紧第 14 页 55 M8 x 48 40第 19 页 64 M10 x 52 70第 17 页 69 M10 x 23 709 在拧紧螺栓时汽车车轮不得着地也可参见页 49车轮轴承壳体螺栓连接螺纹拧紧力矩 Nm带车轮轴承的轮毂安装到 M12 x 15 x 45 70 90? 10第 14 页 36 上球头节安装到 M12 x 15 20 90? 10第 11 页 11 上将盖板安装到 M6 x 12 12第 11 页 36 上前轮转速传感器安装到 M6 x 168第 4 页 36 上转向横拉杆头安装到 M12 x 15 先用 100 Nm 的扭矩拧上然后转 180? 第 7 页 36 上松开再次用 100 Nm 的扭矩拧紧1010 每次拆卸后更换3 前桥的拧紧力矩 9Magotan 2007底盘车桥转向系 - 版本 0420074 副车架稳定杆车轮悬挂臂41 装配一览副车架稳定杆车轮悬挂臂当心不允许焊接和矫正车轮悬架装置的承重和车轮导向部件每次都要更换自锁螺母每次都要更换锈蚀的螺栓或螺母1 - 螺母拧紧力矩页 8拧紧时固定住万向节销的内梅花螺栓自锁式在每次拆卸后更换2 - 稳定杆不同的规格分配电子零件目录ETKA拆卸和安装页 323 - 连接杆把稳定杆连接到减震器上4 - 六角螺母拧紧力矩页 8拧紧时固定住万向节销的内梅花螺栓自锁式在每次拆卸后更换5 - 支座固定页 13带橡胶金属支座6 - 六角螺栓拧紧力矩页 8在每次拆卸后更换7 - 六角螺栓拧紧力矩页 8在每次拆卸后更换8 - 六角螺栓拧紧力矩页 89 - 左前汽车高度传感器 -G78-可以在引导型故障查询中用车辆自诊断测量与信息系统 VAS 5051 检查10 - 车轮悬挂臂在球头节损坏时一起更换拆卸和安装页 2110 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本042007更换支座页 2811 - 螺母拧紧力矩页 9自锁式在每次拆卸后更换12 - 球头节检查页 19拆卸和安装页 20在车轮悬挂臂损坏时一起更换13 - 螺母拧紧力矩页 8自锁式在每次拆卸后更换14 - 螺母拧紧力矩页 815 - 六角螺栓拧紧力矩页 8在每次拆卸后更换16 - 六角螺栓拧紧力矩页 8在每次拆卸后更换17 - 六角螺栓拧紧力矩页 8在每次拆卸后更换只能在空载位置拧紧页 618 - 六角螺栓拧紧力矩页 8只有当摆动支撑拧到变速箱上后才拧紧在每次拆卸后更换19 - 摆动支撑的下部橡胶金属支座压出和压入页 1620 - 摆动支撑先在变速箱上拧紧然后在副车架上拧紧不同的规格分配电子零件目录ETKA21 - 六角螺栓拧紧力矩页 8在每次拆卸后更换22 - 六角螺栓拧紧力矩页 8在每次拆卸后更换23 - 防护板24 - 星形螺栓拧紧力矩页 825 - 六角螺栓拧紧力矩页 84 副车架稳定杆车轮悬挂臂 11Magotan 2007底盘车桥转向系 - 版本 042007在每次拆卸后更换26 - 副车架拆卸和安装页 13不同的规格分配电子零件目录ETKA27 - 摆动支撑上部橡胶金属支座压出和压入页 1642 维修纵梁中的螺纹在特定条件下可以在纵梁中维修焊接螺母的螺纹车身维修修理组 5043 固定副车架所需要的专用工具和维修设备固定工具 -T10096-发动机和变速箱举升装置 -com 1383 A-12 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本042007com 安装固定工具 -T10096-为了用托架固定副车架必逐次在位置-1--8--9-和-16-拧上固定工具 -T10096-提示固定工具 -T10096- 只得用最大为 20 Nm 的扭矩拧紧否则会损坏固定螺栓的螺纹固定支座–用固定工具 -T10096- 依次更换支座两侧的固定螺栓并用 20 Nm 的扭矩拧紧固定副车架–用固定工具 -T10096- 依次更换副车架前部的螺栓并用 20Nm 的扭矩拧紧现在前桥的位置已被固定继续拆下稳定杆页 33继续拆下转向机构页 229继续拆下副车架页 15com 拆卸固定工具 -T10096-拆卸以倒序进行同时注意依次用新的螺栓替换固定工具 - T10096-–在维修结束后进行试车如果方向盘偏斜则必对车辆进行定位检测页 192拧紧力矩页 844 拆卸和安装副车架所需要的专用工具和维修设备4 副车架稳定杆车轮悬挂臂 13Magotan 2007底盘车桥转向系 - 版本 042007扭矩扳手 -com 1331-扭矩扳手 -com 1332-com 拆卸提示副车架连同车轮悬挂臂一起拆卸–拆下下部隔音垫外部车身安装工作修理组 50 隔音垫装配一览–拆下车轮–拧下汽车左右两侧的螺母-箭头-–将车轮悬挂臂从球头节上拉出–从副车架上拆下排气装置保持架14 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本042007–拆卸隔热板上的螺栓-箭头-带辅助加热器的汽车–拆卸隔热板上的螺栓-箭头 A-–取下副车架保持架-2-–拧出螺栓-箭头 B-将辅助加热器的排气管-1-向上推下列程序适用于所有车辆–拆下副车架的隔热板–从稳定杆上拆下连接杆–拧出螺栓-13-从变速箱上拆下摆动支撑–固定副车架页 12–现在拧出下列部件的螺栓转向机构-3-和-6-稳定杆-11-和-14-以及副车架-4-和-5-–用发动机和变速箱举升装置 -com 1383 A- 降低副车架–将转向机构固定在车身上com 安装安装以倒序进行–拧紧螺栓拧紧力矩页 8–装上车轮拧紧力矩页 181–安装隔音垫并拧紧拧紧力矩外部车身安装工作修理组 50 隔音垫装配一览4 副车架稳定杆车轮悬挂臂 15Magotan 2007底盘车桥转向系 - 版本 042007–在维修结束后进行试车如果方向盘偏斜则必对车辆进行定位检测页 19245 维修副车架所需要的专用工具和维修设备压出工具 -3372-压板 -VW 401-压模 -VW 407-受压件 -VW 432-装配工具 -T10214-装配工具 -T10267-装配工具中的管 -T102443-com 压出橡胶金属支座–拆下副车架页 1316 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 -版本 042007–将横梁 -T10267- -4-安装在副车架上用保险销锁紧保险螺栓1 - 压模 -VW 407-2 - 受压件 -33721-3 - 压板 -VW 401-4 - 横梁 -T10267-5 - 管 -T102443-–同时按图中所示压出两个橡胶金属支座提示受压件 -33721- 的平整侧在使用时必朝向横梁 -T10267- 的部件-A- 否则会损坏该部件有一个较大的和一个较小的内径的管 -T102443- 副车架必位于大内径的管 -T102443- 上com 压入橡胶金属支座–用原装螺栓拧紧两个橡胶金属支座同时截面-箭头-必准确相接–将用螺栓头向下拧紧的橡胶金属支座放入大内径的管 - T102142- 中1 - 受压件 -VW 432-2 - 不带螺栓的受压件 -T102143-3 - 橡胶金属支座4 - 管 -T102142-5 - 管 -T102141-6 - 压板 -VW 401-4 副车架稳定杆车轮悬挂臂 17Magotan 2007底盘车桥转向系 - 版本 042007–压入橡胶金属支座-1-直至达到尺寸-a-尺寸 -a- ,-3 mm–调整已压入橡胶金属支座的管 -T102142- 在副车架上的位置同时橡胶金属支座-1- 内中心的边缘必与横梁 -T10267--2-边缘平行在同一直线上距离-a-必左右一致以确保平行性–副车架在较小内径的管 -T102443- 上–将支座压入至止挡位并且直到压力达到 20 kN1 - 压模 -VW 407-2 - 受压件 -T102143-3 - 管 -T102142-4 - 横梁 -T10267-5 - 管 -T102141-–将横梁 -T10267- 从副车架上拆下并检查被压入的橡胶金属支座的安装位置两个橡胶金属支座的外径-1-不得在摆动支撑的开口区域内超出边缘 , 毫米橡胶金属支座的截面必位于副车架的开口中央在橡胶金属支座之间允许存在间隙-箭头-–安装副车架页 1518 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本04200746 检查球头节com 检查轴向间隙–将车轮悬挂臂用力沿-箭头方向-向下拉并重新向上压com 检查径向间隙–将车轮下部用力沿-箭头方向-向内和向外按压提示在进行该两检测时不允许有明显的能够看到的间隙存在检测时观察球头节注意可能存在的车轮轴承间隙或上减震器支座的间隙检查橡胶波纹管是否损坏如有必要更新球头节4 副车架稳定杆车轮悬挂臂 19Magotan 2007底盘车桥转向系 - 版本 04200747 拆卸和安装球头节所需要的专用工具和维修设备球形万向节拔出器 -3287A-扭矩扳手 -com 1332-发动机和变速箱举升装置 -com 1383 A-扭矩扳手 -com 1756-com 拆卸–松开驱动轴六角螺栓页 49–拆下车轮–拧出螺母-箭头-–将驱动轴从轮毂上略微拉出–把球头节从车轮悬挂臂上拉出–按需要向下弯曲车轮悬挂臂20 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本 042007–如图所示安装球形万向节拔出器 -3287 A-并压出球头节提示把发动机和变速箱举升装置 -com 1383 A- 或类似装置放到下面在压出球头节时会因部件掉落而有导致事故的危险为了保护螺纹将螺母保留在球头节上com 安装–将球头节装入车轮轴承壳体–把驱动轴装入轮毂内–拧上新的自锁螺母同时用内星形 -T40- 脱住–拧紧螺母-箭头-提示注意不要损坏和扭转橡胶密封罩–装上车轮并拧紧拧紧力矩页 181–拧紧驱动轴六角螺栓提示同时车辆不得着地否则车轮轴承会受到损坏拧紧力矩页 848 拆卸和安装带支座的车轮悬挂臂所需要的专用工具和维修设备扭矩扳手 -com 1332-4 副车架稳定杆车轮悬挂臂 21Magotan 2007底盘车桥转向系 - 版本 042007固定工具 -T10096-com 拆卸–拆下车轮–拆下下部隔音垫修理组 50 隔音垫装配一览–拧出螺母-箭头-–从车轮悬挂臂拉出带球头节的车轮轴承壳体–固定支座的位置页 13–用固定工具 -T10096- 更换左侧的螺栓-1-右侧的螺栓-8- 并用 20 Nm 的扭矩拧紧固定工具提示固定工具 -T10096- 只得用最大为 20 Nm 的扭矩拧紧否则会损坏固定螺栓的螺纹–现在将汽车左侧位置-10-上的螺栓以及汽车右侧位置-15-上的螺栓拧出–如果已安装的话将左前车辆高度传感器 -G78- 的连接杆从车轮悬挂臂上拆下来22 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本042007–拧出螺栓-1-–取出带支座的车轮悬挂臂com 安装–把带支座的车轮悬挂臂装入副车架–装上位置-10-和-15-上的螺栓但还不要拧紧–装入并拧紧螺栓-1-–现在用一个新的螺栓替换固定工具 -T10096- 并将其拧紧拧紧力矩页 84 副车架稳定杆车轮悬挂臂 23Magotan 2007底盘车桥转向系 - 版本 042007–将车轮悬挂臂拧紧在球头节上-箭头-–在空载位置上将车轮悬挂臂固定到托架上拧紧螺栓-10-和-15- 页 6其余的安装以倒序进行–安装下部隔音垫修理组 50 隔音垫装配一览提示注意不要损坏和扭转橡胶密封罩拧紧力矩页 8com 拆卸带 DSG 或自动变速箱的汽车左侧辅助工具所需要的专用工具和维修设备发动机和变速箱举升装置 -com 1383 A-–拆下左前车轮–拆下下部隔音垫外部车身安装工作修理组 50 隔音垫装配一览–从副车架上拆下排气装置保持架24 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本042007前轮驱动车辆–拆卸隔热板上的螺栓-箭头-带辅助加热器的汽车–拆卸隔热板上的螺栓-箭头 A-–取下副车架保持架-2-–拧出螺栓-箭头 B-将辅助加热器的排气管-1-向上推下列程序适用于所有车辆–拆下副车架的隔热板–拧出螺栓-13-从变速箱上拆下摆动支撑–如果已安装的话将左前车辆高度传感器 -G78- 的连接杆从车轮悬挂臂上拆下来4 副车架稳定杆车轮悬挂臂 25Magotan 2007底盘车桥转向系 - 版本 042007–拧出螺母-箭头-–松开螺栓-15-–现在拧出下列部件的螺栓转向机构-3-和-6-稳定杆-11-和-14-–固定副车架页 12–将发动机和变速箱举升装置 -com 1383 A- 放在副车架下–例如将一块木头-1-放到发动机和变速箱举升装置 -com 1383 A- 和副车架之间26 修理组40 - 前车轮悬架Magotan 2007底盘车桥转向系 - 版本 042007–拧出螺栓-2--4-和-5-并将副车架用托架降低至所需的高度–同时将转向机构的压配衬套从左托架上拆下。
10.16638/ki.1671-7988.2020.09.072大众迈腾2.0T发动机无法启动故障检测与维修詹城，彭程，李乡悦（无锡职业技术学院汽车交通学院，江苏无锡214121）摘要：针对大众迈腾2.0T发动机无法启动故障，利用远征解码仪X431、双通道SHS800手持示波器、万用表分析故障原因在发动机控制单元模块J623异常，发动机控制单元模块J623与起动电路异常，通讯CAN总线异常。
导致起动机不转，发动机无法启动。
关键词：启动故障；故障诊断；故障维修中图分类号：U472.4 文献标识码：A 文章编号：1671-7988(2020)09-239-03Volkswagen Maiteng 2.0 T engine can not start fault detection and maintenanceZhan Cheng, Peng Cheng, Li Xiangyue( School of Automotive Communications, Wuxi Polytechnic, Jiangsu Wuxi 214121 )Abstract: The engine can not start fault T VW Maiteng 2.0, using expedition decoder X431, dual channel SHS800 handheld oscilloscope, multimeter to analyze the cause of failure in the engine control unit module J623 abnormal, engine control unit module and starting circuit abnormal, communication CAN bus abnormal. causes the starter not to turn and the engine can not start.Keywords: Start-up fault; fault diagnosis; breakdown maintenanceCLC NO.: U472.4 Document Code: A Article ID: 1671-7988(2020)09-239-031 引言如今汽车在人们的生活中随处可见，汽车的生产和制造水平上都在不断的提高。
修理手册➤服务电路图迈腾２００７年型版本：２００７年４月1保险丝与继电器位置一览1 - 保险丝架 A (SA)❑⇒ 从 ⇒ 页 3 页起2 - E-Box 电控箱下面的继电器架❑⇒ 从 ⇒ 页 39 页起3 - 端子 30 的导线分线器❑⇒ 从 ⇒ 页 48 页起4 - 可加热挡风玻璃继电器❑⇒ 从 ⇒ 页 50 页起5 - 左侧仪表板下面的保险丝❑⇒ 从 ⇒ 页 42 页起6 - 保险丝架 D (SD)❑⇒ 从 ⇒ 页 31 页起7 - 车载电网控制单元上的继电器❑⇒ 从 ⇒ 页 43 页起8 - 保险丝架 F (SF)❑⇒ 从 ⇒ 页 45 页起9 - 保险丝❑⇒ 从 ⇒ 页 49 页起10 - 保险丝架 C (SC)❑⇒ 从 ⇒ 页 25 页起11 - 左侧仪表板下面的继电器架 1❑⇒ 从 ⇒ 页 41 页起12 - 左侧仪表板下面的继电器架 2❑⇒ 从 ⇒ 页 44 页起13 - E-Box 电控箱上的继电器位置❑⇒ 从 ⇒ 页 37 页起14 - 保险丝架 B (SB)❑⇒ 从 ⇒ 页 7 页起1.1保险丝(SA)，在E-Box电控箱保险丝架上，发动机舱左侧 (High Box)1.1.1拧紧力矩⇒ 电气装置，维修分组号 97，拆卸和安装保险丝架1.1.2保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色电路图中的名称额定值功能 / 部件端子编号-C - 交流发电机30 1-SA1 - 保险丝架 A 上的保险丝 1150A180A*2-SA2 - 保险丝架 A 上的保险丝 280A-V187 -电控机械式转向助力器电机30-J293 - 散热器风扇控制单元30 3-SA3 - 保险丝架 A 上的保险丝 380A50A**30 4-SA4 - 保险丝架 A 上的保险丝 4100A-- 继电器架上的辅助保险丝 (S44 和 S46)- 左侧保险丝托架 (SC32 - SC37)- 右侧保险丝托架 (SD32 - SD37)5-SA5 - 保险丝架 A 上的保险丝 580A-- 右侧保险丝托架 (SD22 - SD27)30 6-SA6 - 保险丝架 A 上的保险丝 6100A-- 左侧保险丝托架 (SC12 - SC17, SC29 - SC31)30- 右侧保险丝托架 (SD12 - SD17, SD28, SD29 - SD31)7-SA7 - 保险丝架 A 上的保险丝 7--- 未占用-7-SA8 - 保险丝架 A 上的保险丝 840A-J104 -ABS 控制单元30* - 仅限于带 180A 发电机的汽车，安装在发电机线束中** - 仅限于从 2005 年11月开始的汽车1.2保险丝(SA)，在E-Box电控箱保险丝架上，发动机舱左侧 (Low Box)1.2.1拧紧力矩⇒ 电气装置，维修分组号 97，拆卸和安装保险丝架1.2.2保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色编号电路图中的名称额定值功能 / 部件端子1-SA1 - 保险丝架 A 上的保险丝 1150A-C - 交流发电机30 2-SA2 - 保险丝架 A 上的保险丝 280A-V187 -电控机械式转向助力器电机30 3-SA3 - 保险丝架 A 上的保险丝 350A*80A-J293 - 散热器风扇控制单元304-SA4 - 保险丝架 A 上的保险丝 4100A-- 继电器架上的辅助保险丝 (S44 和 S46)- 左侧保险丝托架 (SC32 - SC37)- 右侧保险丝托架 (SD32 - SD37)305-SA5 - 保险丝架 A 上的保险丝 580A-- 右侧保险丝托架 (SD22 - SD27)30 6-SA6 - 保险丝架 A 上的保险丝 6100A-- 左侧保险丝托架 (SC12 - SC17, SC29 - SC31)- 右侧保险丝托架 (SD12 - SD17, SD28, SD29 - SD31)307-SA7 - 保险丝架 A 上的保险丝 760A100A --副蓄电池充电线Z35 -空气辅助加热装置加热元件308-SA8 - 保险丝架 A 上的保险丝 840A-J104 -ABS 控制单元30 * - 仅限于从 2005 年11月开始的汽车1.3E-Box 电控箱上的保险丝(SB)，发动机舱左侧(不用于发动机代码为 AXX, AXZ, BKX, BLV,BPY, BWA 的发动机)，至2005年4月1.3.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色F1-SB1 保险丝架 B 上的保险丝 15A15A -J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元30F2-SB2 保险丝架 B 上的保险丝 230A-J104 -ABS 控制单元30 F3-SB3 保险丝架 B 上的保险丝 320A-J393 - 舒适 / 便捷功能系统中央控制单元30 F4-SB4 - 保险丝架 B 上的保险丝 45A-J519 - 车载电网控制单元30 F5-SB5 - 保险丝架 B 上的保险丝 520A-H2-高音喇叭H7-低音喇叭30 F6-SB6 保险丝架 B 上的保险丝 6-- 未占用30 F7-SB7 - 保险丝架 B 上的保险丝 7-- 未占用30 F8-SB8 - 保险丝架 B 上的保险丝 8-- 未占用87 F9-SB9 - 保险丝架 B 上的保险丝 9-- 未占用87 F10-SB10 保险丝架 B 上的保险丝 10-- 未占用87 F11-SB11 保险丝架 B 上的保险丝 11-- 未占用87 F12-SB12 保险丝架 B 上的保险丝 12-- 未占用87 F13-SB13 保险丝架 B 上的保险丝 13-- 未占用30 F14-SB14 保险丝架 B 上的保险丝 14-- 未占用30 F15-SB15 保险丝架 B 上的保险丝 15-- 未占用87F16-SB16 保险丝架 B 上的保险丝 1610A-J527 - 转向柱电子装置控制单元30 F17-SB17 保险丝架 B 上的保险丝 175A-J285 - 仪表板中的控制单元3030 F18-SB18 保险丝架 B 上的保险丝 1830A-R12-功率放大器J608- 特种车辆的控制单元F19-SB19 保险丝架 B 上的保险丝 1915A-R - 收音机30J503 - 收音机导航系统带显示单元的控制单元30 F20-SB20 保险丝架 B 上的保险丝 205A-J515-天线选择控制单元J412- 移动电话操作电子装置控制单元F21-SB21 保险丝架 B 上的保险丝 21-- 未占用30 F22-SB22 保险丝架 B 上的保险丝 22-- 未占用3030 F23-SB23 保险丝架 B 上的保险丝 2310A-J329 - 端子15供电继电器J623 - 发动机控制单元 (BLF, BLR, BLY, BVY, BVZ)F24-SB24 保险丝架 B 上的保险丝 2410A-J533 - 数据总线诊断接口30 F25-SB25 - 保险丝架 B 上的保险丝 25-- 未占用30 F26-SB26 保险丝架 B 上的保险丝 2610A-端子 30 的供电继电器 J31730F27-SB27 - 保险丝架 B 上的保险丝 2720A10A*-N... - 带功率输出级的点火线圈 (气缸 1 - 4) (BLF, BLR, BLY, BVY, BVZ)N152 - 点火变压器 (BSE, BSF)J49 - 电动燃油泵 2 的继电器 (BKC, BMP)J179 - 自动加热时间控制单元 (BKC, BMP, BMA, BKP, BLS)87F28-SB28 保险丝架 B 上的保险丝 2825A30A*-发动机控制单元 - J62387F29-SB29 保险丝架 B 上的保险丝 2915A10A*-J299-二次空气泵继电器 (BSE, BSF)N18-废气再循环阀 (BKC, BKP, BMA)N75-增压压力限制电磁阀 (BKC, BMP, BKP, BMA, BLS)N345-废气再循环冷却器转换阀 (BKC, BMP, BKP, BMA, BLS)Z19-氧传感器加热装置 (BLF, BLR, BLY, BVY, BVZ)Z28-氧传感器加热装置 2 (BLR, BVY, BVZ)Z29-尾气催化净化器后的氧传感器 1 的加热装置 (BLF)87F30-SB30 保险丝架 B 上的保险丝 3020A-J364 - 辅助加热装置控制单元30 F31-SB31 保险丝架 B 上的保险丝 3130A-J400 - 刮水器电机控制单元30 F32-SB32 保险丝架 B 上的保险丝 32-- 未占用87 F33-SB33 保险丝架 B 上的保险丝 33-- 未占用87* - 仅用于柴油发动机F34-SB34 - 保险丝架 B 上的保险丝 34-- 未占用87 F35-SB35 - 保险丝架 B 上的保险丝 35-- 未占用30 F36-SB36 保险丝架 B 上的保险丝 36-- 未占用30 F37-SB37 - 保险丝架 B 上的保险丝 37-- 未占用30 F38-SB38 保险丝架 B 上的保险丝 3810A-J293-散热器风扇控制单元87F265-根据特性曲线进行控制的发动机冷却系统的节温器 (BLY, BLR, BVY, BVZ)N18-废气再循环阀 (BSE, BSF)N80-活性炭罐电磁阀 1 (BLF, BLR, BLY, BSE, BSF, BVY, BVZ)N205-凸轮轴调整阀 1 (BLF, BLR, BLY, BVY, BVZ)N316-进气翻板阀门 (BLF, BLR, BLY, BSE, BSF, BVY, BVZ)V157-进气翻板电机 (BKC, BKP, BMA)87 F39-SB39 保险丝架 B 上的保险丝 3915A-N276-燃油压力调节阀 (BLF, BLR, BLY, BVY, BVZ)G476-离合器位置传感器 (BLF, BKC, BMP, BKP, BMA, BLS)编号电路图中的名称额定值功能 / 部件端子F40-SB40 - 保险丝架 B 上的保险丝 4015A10A*-J583-NOx 传感器控制单元 (BLR, BLY, BVY, BVZ)Z19-氧传感器加热装置 (BMP, BLS, BSE, BSF)Z29-尾气催化净化器后的氧传感器 1 的加热装置 (BLR, BLY, BSE, BSF, BVY, BVZ)Z30-尾气催化净化器后的氧传感器 2 的加热装置 (BLR, BVY)Z64-尾气催化净化器后的氧传感器 3 的加热装置 (BLR, BLY, BVY, BVZ)87F41-SB41 保险丝架 B 上的保险丝 41-- 未占用F42-SB42 - 保险丝架 B 上的保险丝 42-- 未占用F43-SB43 - 保险丝架 B 上的保险丝 43-- 未占用F44-SB44 - 保险丝架 B 上的保险丝 44-- 未占用F45-SB45 - 保险丝架 B 上的保险丝 45-- 未占用F46-SB46 - 保险丝架 B 上的保险丝 46-- 未占用F47-SB47 - 保险丝架 B 上的保险丝 4740A-J519-车载电网控制单元,右停车灯灯泡,左近光灯灯泡,左远光灯灯泡,左尾灯灯泡 (外环照明灯),右尾灯灯泡 (内环照明灯)30 * - 仅用于柴油发动机和代码为 BLY 的发动机编电路图中的名称额定值功能 / 部件端子号30 F48-SB48 - 保险丝架 B 上的保险丝 4840A-J519-车载电网控制单元,左停车灯灯泡,右近光灯灯泡,右远光灯灯泡,右尾灯灯泡 (外环照明灯),左尾灯灯泡 (内环照明灯)F49-SB49 - 保险丝架 B 上的保险丝 4950A-J519-车载电网控制单元 (端子 15 供电)30 F50-SB50 - 保险丝架 B 上的保险丝 5060A-J713-副蓄电池充电继电器30 F51-SB51 保险丝架 B 上的保险丝 51-- 未占用F52-SB52 - 保险丝架 B 上的保险丝 5260A-Z2-可加热式挡风玻璃3030 F53-SB53 - 保险丝架 B 上的保险丝 5350A-J519-车载电网控制单元 (端子 75 供电)左侧保险丝托架 (SC40 - SC42, SD39)F54-SB54 - 保险丝架 B 上的保险丝 5450A-J179-预热时间自动装置控制单元 (BMA, BMP, BKC, BKP, BLS)30V101-二次空气泵电机 (BSE, BSF)1.4保险丝(SB)，在电控箱处、发动机舱左侧 (High Box) 1.4.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色编号电路图中的名称额定值功能 / 部件端子F1-SB1 保险丝架 B 上的保险丝 15A15A -J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元30F2-SB2 保险丝架 B 上的保险丝 230A-J104 -ABS 控制单元30 F3-SB3 保险丝架 B 上的保险丝 320A-J393 - 舒适 / 便捷功能系统中央控制单元30 F4-SB4 - 保险丝架 B 上的保险丝 45A-J519 - 车载电网控制单元30 F5-SB5 - 保险丝架 B 上的保险丝 520A-H2-高音喇叭H7-低音喇叭30 F6-SB6 保险丝架 B 上的保险丝 620A-N...-带功率输出级的点火线圈 (AXX, AXZ, BPY, BLV, BWA)87F7-SB7 - 保险丝架 B 上的保险丝 715A5A -N276-燃油压力调节阀 (AXZ, BLV)G476-离合器位置传感器 (AXX, BPY, BWA)87F8-SB8 - 保险丝架 B 上的保险丝 810A-J293-散热器风扇控制单元N80 - 活性碳罐电磁阀 1 (AXZ, BLV)N205-凸轮轴调整阀 1 (AXZ, AXX, BLV, BPY, BWA)N316-进气翻板阀门 (AXZ, BLV)N318-排气凸轮轴调整阀门 1 (AXZ, BLV)N401-进气散发泵阀门 (AXZ, BLV)V157-进气翻板电机 (BKX)87F9-SB9 - 保险丝架 B 上的保险丝 95A10A*-J160-循环泵继电器 (AXX, AXZ, BLV, BPY, BWA)J49-电动燃油泵 2 的继电器 (BKX)J52-预热塞继电器 (BKX)87F10-SB10 保险丝架 B 上的保险丝 105A10A*-J670-Motronic 供电继电器 2 (AXX, BPY, BWA)87 * - 仅用于柴油发动机编电路图中的名称额定值功能 / 部件端子号-发动机控制单元 - J62387 F11-SB11 保险丝架 B 上的保险丝 1125A30A*F12-SB12 保险丝架 B 上的保险丝 1210A-G39 - 氧传感器 (BKX)87 F13-SB13 保险丝架 B 上的保险丝 13-- 未占用F14-SB14 保险丝架 B 上的保险丝 14-- 未占用F15-SB15 保险丝架 B 上的保险丝 1510A-V55-循环泵 (AXZ, AXX, BPY, BLV, BWA)87 F16-SB16 保险丝架 B 上的保险丝 165A-J527 - 转向柱电子装置控制单元30 F17-SB17 保险丝架 B 上的保险丝 175A-J285 - 仪表板中的控制单元3030 F18-SB18 保险丝架 B 上的保险丝 1830A-R12-功率放大器J608- 特种车辆的控制单元 (出租车, 警车)F19-SB19 保险丝架 B 上的保险丝 1915A-R - 收音机30J503 - 收音机导航系统带显示单元的控制单元30 F20-SB20 保险丝架 B 上的保险丝 205A-J515-天线选择控制单元R36-电话的收发装置F21-SB21 保险丝架 B 上的保险丝 2110A-R78-电视调谐器30R190-数字式卫星收音机调谐器F22-SB22 保险丝架 B 上的保险丝 227.5A-J650-多媒体系统控制单元30 * - 仅用于柴油发动机编电路图中的名称额定值功能 / 部件端子号F23-SB23 保险丝架 B 上的保险丝 235A-G197-罗盘的磁场传感器*30 F24-SB24 保险丝架 B 上的保险丝 2410A-J533 - 数据总线诊断接口30 F25-SB25 - 保险丝架 B 上的保险丝 25-- 未占用F26-SB26 保险丝架 B 上的保险丝 2610A-J271-Motronic 供电继电器 (AXX, AXZ, BLV, BPY, BWA)30J623-发动机控制单元 (不用于代码为 BKX 的发动机)F27-SB27 - 保险丝架 B 上的保险丝 27-- 未占用F28-SB28 保险丝架 B 上的保险丝 28-- 未占用F29-SB29 保险丝架 B 上的保险丝 29-- 未占用F30-SB30 保险丝架 B 上的保险丝 3020A-J364 - 辅助加热装置控制单元30 F31-SB31 保险丝架 B 上的保险丝 3130A-车窗玻璃刮水器电机 V3087 F32-SB32 保险丝架 B 上的保险丝 3210A-N75-增压压力限制电磁阀 (AXX, BPY, BWA)N80-活性碳罐电磁阀 1 (AXX, BPY, BWA)N249-涡轮增压器空气循环阀 (AXX, BPY, BWA)87 F33-SB33 保险丝架 B 上的保险丝 3315A-N276-燃油压力调节阀 (AXX, BPY, BWA)Z19-氧传感器加热装置 (AXZ, BLV)Z28-氧传感器加热装置 2 (AXZ, BLV)* - 仅限于美国市场编电路图中的名称额定值功能 / 部件端子号F34-SB34 - 保险丝架 B 上的保险丝 34-- 未占用F35-SB35 - 保险丝架 B 上的保险丝 35-- 未占用F36-SB36 保险丝架 B 上的保险丝 36-- 未占用F37-SB37 - 保险丝架 B 上的保险丝 37-- 未占用F38-SB38 保险丝架 B 上的保险丝 38-- 未占用F39-SB39 保险丝架 B 上的保险丝 39-- 未占用F40-SB40 - 保险丝架 B 上的保险丝 40-- 未占用F41-SB41 保险丝架 B 上的保险丝 41-- 未占用F42-SB42 - 保险丝架 B 上的保险丝 42-- 未占用F43-SB43 - 保险丝架 B 上的保险丝 43-- 未占用F44-SB44 - 保险丝架 B 上的保险丝 4410A-V144-燃油系统诊断泵 (AXZ, BLV, BPY)87编电路图中的名称额定值功能 / 部件端子号F45-SB45 - 保险丝架 B 上的保险丝 4510A-Z19-氧传感器加热装置 (AXX, BPY, BWA)87Z29-尾气催化净化器后的氧传感器 1 的加热装置 (AXZ, BLV)Z30-尾气催化净化器后的氧传感器 2 的加热装置 (AXZ, BLV)Z92-气缸列 1 的氧传感器 3 的加热装置 (AXZ, BLV)Z93-气缸列 2 的氧传感器 3 的加热装置 (AXZ, BLV)F46-SB46 - 保险丝架 B 上的保险丝 4610A-Z29-尾气催化净化器后的氧传感器 1 的加热装置 (AXX, BPY, BWA)87 F47-SB47 - 保险丝架 B 上的保险丝 4740A-J519-车载电网控制单元,30右停车灯灯泡,左侧近光灯，远光灯灯泡,左尾灯灯泡 (外环照明灯),右尾灯灯泡 (内环照明灯)30 F48-SB48 - 保险丝架 B 上的保险丝 4840A-J519-车载电网控制单元,左停车灯灯泡,右侧近光灯，远光灯灯泡,右尾灯灯泡 (外环照明灯),左尾灯灯泡 (内环照明灯)F49-SB49 - 保险丝架 B 上的保险丝 4950A-J519-车载电网控制单元 (端子 15 供电)30 F50-SB50 - 保险丝架 B 上的保险丝 5060A-J713-副蓄电池充电继电器30 F51-SB51 保险丝架 B 上的保险丝 51-- 未占用F52-SB52 - 保险丝架 B 上的保险丝 5260A-Z2-可加热式挡风玻璃3030 F53-SB53 - 保险丝架 B 上的保险丝 5350A-J519-车载电网控制单元 (端子 75 供电)-左侧保险丝托架 (SC40 - SC42, SD39)F54-SB54 - 保险丝架 B 上的保险丝 5450A-J52-预热塞继电器 (BKX)301.5保险丝(SB)，在电控箱处、发动机舱左侧 (Low Box)，从2005年5月开始1.5.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色编号 电路图中的名称额定值 功能 / 部件端子F1-SB1 保险丝架 B 上的保险丝 17.5A -J650-多媒体系统控制单元30F2-SB2 保险丝架 B 上的保险丝 230A -J104 -ABS 控制单元30F3-SB3 保险丝架 B 上的保险丝 320A -J519 - 车载电网控制单元30F4-SB4 - 保险丝架 B 上的保险丝 420A -J393 - 舒适 / 便捷功能系统中央控制单元30F5-SB5 - 保险丝架 B 上的保险丝 55A -J519 - 车载电网控制单元30F6-SB6 保险丝架 B 上的保险丝 65A 15A -J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元 (BMP, BKP, BMA, BVE, BVW)30F7-SB7 - 保险丝架 B 上的保险丝 715A -J503 - 收音机导航系统带显示单元的控制单元R - 收音机30F8-SB8 - 保险丝架 B 上的保险丝 8 -- 未占用F9-SB9 - 保险丝架 B 上的保险丝 95A -J527 - 转向柱电子装置控制单元30F10-SB10 保险丝架 B 上的保险丝 1020A-J17-燃油泵继电器*J179-预热时间自动装置控制单元*N... - 带功率输出级的点火线圈 (气缸 1 - 4) (BLF, BLR, BLX, BLY, BSE, BSF, BVX,BVY, BVZ)87F11-SB11 保险丝架 B 上的保险丝 115A -J285 - 仪表板中的控制单元30F12-SB12 保险丝架 B 上的保险丝 125A -J412- 移动电话操作电子装置控制单元J515-天线选择控制单元30* - 仅用于柴油发动机编号电路图中的名称额定值功能 / 部件端子F13-SB13 保险丝架 B 上的保险丝 1310A-J271-Motronic 供电继电器J317-端子 30 的供电继电器 (BMP, BKC, BMA, BKP, BVE, BVW, BLS, BMR, BUZ)J623-发动机控制单元 (BLF, BLR, BLX, BLY, BVX, BVY, BVZ)30F14-SB14 保险丝架 B 上的保险丝 1430A-发动机控制单元 - J62387 F15-SB15 保险丝架 B 上的保险丝 1510A-J533 - 数据总线诊断接口30F16-SB16 保险丝架 B 上的保险丝 1610A*15A -J299-二次空气泵继电器 (BSE, BSF)N18-废气再循环阀**N75-增压压力限制电磁阀**N249-涡轮增压器空气循环阀**N316-进气翻板阀门 (BMR, BUZ)N345-废气再循环冷却器转换阀**Z19-氧传感器加热装置 (BLY, BLF, BLR, BLX, BVX, BVY, BVZ)Z28-氧传感器 2 加热装置 (BLR, BLX, BVX, BVY, BLF)87F17-SB17 保险丝架 B 上的保险丝 17-- 未占用F18-SB18 保险丝架 B 上的保险丝 18-- 未占用F19-SB19 保险丝架 B 上的保险丝 1930A-R12-功率放大器-特种车辆30* - 仅限于发动机代码为 BLY, BLF, BLR, BLX, BVX, BVY, BVZ 的车辆** - 仅用于柴油发动机编号电路图中的名称额定值功能 / 部件端子F20-SB20 保险丝架 B 上的保险丝 205A*15A -G476-离合器位置传感器 (BSE, BSF, BLF, BMP, BKC, BMA, BKP, BVE, BVW,BLS, BMR, BUZ)N276-燃油压力调节阀 (BLF, BLR, BLX, BLY, BVX, BVY, BVZ)87F21-SB21 保险丝架 B 上的保险丝 2120A-J364 - 辅助加热装置控制单元30 F22-SB22 保险丝架 B 上的保险丝 2230A-J400 - 刮水器电机控制单元30 F23-SB23 保险丝架 B 上的保险丝 2310A-F265-根据特性曲线进行控制的发动机冷却系统的节温器 (BLR, BLX, BLY, BVX,BVY, BVZ)J293-散热器风扇控制单元N80-活性炭罐电磁阀 1 (BLF, BLR, BLX, BLY, BVX, BVY, BVZ, BSE, BSF)N156-进气歧管转换阀 (BLF, BLR, BLX, BLY, BVX, BVY, BVZ)N205-凸轮轴调整阀 1 (BLF, BLR, BLX, BLY, BVX, BVY, BVZ)N316-进气翻板阀门 (BLF, BSE, BSF)V157-进气翻板电机 (BKC, BMA, BKP, BVE, BVW)Z19-氧传感器加热装置 (BLS)87* - 仅限于发动机代码为 BLY, BLF, BLR, BLX, BVX, BVY, BVZ 的车辆** - 仅用于柴油发动机编号电路图中的名称额定值功能 / 部件端子F24-SB24 保险丝架 B 上的保险丝 2410A**15A -J583-NOx 传感器控制单元 (BLX, BVY)Z19-氧传感器加热装置 (BLS, BMP, BMR, BUZ, BSE, BSF, BLY, BVZ)Z29-尾气催化净化器后的氧传感器 1 的加热装置 (BSE, BSF, BLY, BVZ, BMP, BUZ, BLR, BLX, BVX, BVY)Z30-尾气催化净化器后的氧传感器 2 的加热装置 (BLR, BLX)Z64-尾气催化净化器后的氧传感器 3 的加热装置 (BLR, BVY)87F25-SB25 - 保险丝架 B 上的保险丝 2540A-J519 - 车载电网控制单元30 F26-SB26 保险丝架 B 上的保险丝 2640A-J519 - 车载电网控制单元30 F27-SB27 - 保险丝架 B 上的保险丝 2760A-Z2-可加热式挡风玻璃30F28-SB28 保险丝架 B 上的保险丝 2840A50A*-V101-二次空气泵电机 (BSE, BSF)J179 -预热时间自动装置控制单元*30F29-SB29 保险丝架 B 上的保险丝 2950A-J519 - 车载电网控制单元30 F30-SB30 保险丝架 B 上的保险丝 3050A-J519 - 车载电网控制单元30* - 仅用于柴油发动机** - 仅限于发动机代码为 BLY. BLR, BVY, BVZ, BKC, BLS, BMP, BMR, BUZ 的汽车1.6保险丝位置分配(SC)，在仪表板左侧的保险丝架内1.6.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色编电路图中的名称额定值功能 / 部件端子号1-SC1 保险丝架 C 上的保险丝 110A-T16-诊断接口15 2-SC2 保险丝架 C 上的保险丝 25A-E256-ASR 及 ESP 按钮15E540-AUTO HOLD 按钮3-SC3 保险丝架 C 上的保险丝 35A-J500－转向辅助控制单元15 4-SC4 保险丝架 C 上的保险丝 45A-刹车灯开关 F15 5-SC5 保险丝架 C 上的保险丝 510A-E102-大灯照明距离调节器15J667-左侧大灯功率模块 (仅用于气体放电大灯)V48-左侧大灯照明距离调节伺服电机V49-右侧大灯照明距离调节伺服电机6-SC6 保险丝架 C 上的保险丝 65A-拖车识别装置控制单元 J3451515 7-SC7 保险丝架 C 上的保险丝 75A-J285-仪表板内的控制单元J533-数据总线的诊断接口8-SC8 保险丝架 C 上的保险丝 85A-E149-后窗遮阳卷帘开关 (至 2005 年 5 月)15E284-车库门开启装置操作单元J262-后窗遮阳卷帘控制单元 (至 2005 年 5 月)Y7-自动防眩车内后视镜9-SC9 保险丝架 C 上的保险丝 910A-J492-四轮驱动控制单元1515 10-SC10 保险丝架 C 上的保险丝 105A-J271-Motronic 供电继电器 (BSE, BSF)J623-发动机控制单元J670-Motronic 供电继电器 2 (AXZ, BLV)11-SC11 保险丝架 C 上的保险丝 115A-E497-交通事故数据存储器按钮 (警车)15G41-计程表 (出租车)G511-车内后视镜中的计程表 (出租车)J754-交通事故数据存储器-里程记录器的连接位置 (警车)-特殊信号装置的连接位置 (警车)编号电路图中的名称额定值功能 / 部件端子12-SC12 保险丝架 C 上的保险丝 1210A-J386 - 驾驶员侧车门控制单元30 13-SC13 保险丝架 C 上的保险丝 1310A-E1-车灯开关T16-诊断接头30 14-SC14 保险丝架 C 上的保险丝 145A-J764-电子锁紧装置 ELV 控制单元30 15-SC15 保险丝架 C 上的保险丝 155A-J519 - 车载电网控制单元 (30g)30 16-SC16 保险丝架 C 上的保险丝 1610A-D9-电子点火开关30 17-SC17 保险丝架 C 上的保险丝 1710A-G303-车内监控装置的收发模块 1G397-雨量和光照识别传感器G384-车辆侧倾传感器H12-报警喇叭R149-冷却液辅助加热装置的无线接收器3018-SC18 保险丝架 C 上的保险丝 18--- 未占用19-SC19 保险丝架 C 上的保险丝 19--- 未占用20-SC20 保险丝架 C 上的保险丝 20--- 未占用21-SC21 保险丝架 C 上的保险丝 21--- 未占用22-SC22 保险丝架 C 上的保险丝 2210A5A -G70-空气流量计 (仅用于柴油发动机和代码为 AXX, BPY, BWA的发动机)J49-电动燃油泵 2 继电器 (BSE, BSF)15编号电路图中的名称额定值功能 / 部件端子23-SC23 保险丝架 C 上的保险丝 2310A-N79 -曲轴箱排气加热电阻 (气候寒冷的国家)1524-SC24 保险丝架 C 上的保险丝 245A20A*-F4-倒车灯开关F125-多功能开关J217-自动变速箱控制单元J743-直接换档变速箱机械电子单元1525-SC25 保险丝架 C 上的保险丝 2510A-N...- 喷油阀 (BSE, BSF) **15 26-SC26 保险丝架 C 上的保险丝 2610A-E149-后窗遮阳卷帘开关 (从2005年5月开始)J262-后窗遮阳卷帘控制单元 (从2005年5月开始)1527-SC27 保险丝架 C 上的保险丝 275A-J13-新鲜空气鼓风机继电器 (仅限于带冷却液辅助加热装置的 Climatic 半自动空调)J255-Climatronic 全自动空调控制单元 (不带冷却液辅助加热装置)1528-SC28 保险丝架 C 上的保险丝 28-- 未占用29-SC29 保险丝架 C 上的保险丝 2920A-J345-拖车识别装置控制单元 (左尾灯, 制动灯, 右/左转向信号灯)30 30-SC30 保险丝架 C 上的保险丝 3015A-J345-拖车识别装置控制单元 (右尾灯, 后雾灯, 倒车灯)30 31-SC31 保险丝架 C 上的保险丝 3125A-拖车识别装置控制单元 J34530 32-SC32 保险丝架 C 上的保险丝 3230A-J519 - 车载电网控制单元 (可加热后窗玻璃)30* - 仅用于自动变速箱** - 至 2005 年 11 月编电路图中的名称额定值功能 / 部件端子号33-SC33 保险丝架 C 上的保险丝 3320A-J245 - 滑动天窗控制单元30 34-SC34 保险丝架 C 上的保险丝 3415A-G6-预供油燃油泵 (BKC, BLS, BMP, BVW, BKP, BMA, BVE, BVD, BMR, BUZ)30 35-SC35 保险丝架 C 上的保险丝 3530A-J39- 大灯清洗装置继电器30V11-大灯清洗装置泵36-SC36 保险丝架 C 上的保险丝 3620A-J485-驻车加热继电器 (不用于 Climatronic 全自动空调)30 37-SC37 保险丝架 C 上的保险丝 3725A-J774-可加热前座椅控制单元30 38-SC38 保险丝架 C 上的保险丝 38-- 未占用39-SC39 保险丝架 C 上的保险丝 3940A-J126-新鲜空气鼓风机控制单元 (Climatronic 全自动空调)30 40-SC40 保险丝架 C 上的保险丝 405A-E7-前雾灯开关75E18-后雾灯开关75 41-SC41 保险丝架 C 上的保险丝 4140A-V2-新鲜空气鼓风机 (Climatic 半自动空调)J13-新鲜空气鼓风机继电器42-SC42 保险丝架 C 上的保险丝 4215A-V59-挡风玻璃和后窗玻璃清洗泵75V12-后窗玻璃刮水器电机43-SC43 保险丝架 C 上的保险丝 4320A-J364-辅助加热装置控制单元 (仅当配备副蓄电池时)30编号电路图中的名称额定值 功能 / 部件端子44-SC44 保险丝架 C 上的保险丝 4420A -J485-驻车加热继电器 (仅当配备副蓄电池时)3045-SC45 保险丝架 C 上的保险丝 4525A -U5-12-伏-插座 (警车)U19-12-伏-插座 3 (出租车) *3046-SC46 保险丝架 C 上的保险丝 465A-E72-无线电装置开关 (警车)E489-发动机连续运转按钮 (警车)J754-交通事故数据存储器按钮 (出租车, 警车) *-里程记录器的连接位置3047-SC47 保险丝架 C 上的保险丝 4715A -G41-出租车计价器 (出租车) *G511-车内后视镜中的计程表 (出租车) *K222-出租车车顶标志指示灯 (出租车) *K224 - 车内照明指示灯 (出租车) *L128 - 出租车静止时的报警灯泡 (出租车) *L180 - 报警激活时的按钮照明灯泡 *W18-行李箱左侧照明灯 (警车)- 行李箱内无线电装置的连接位置 (警车)- 杂物箱连接位置 (出租车) *-行李箱连接位置 (出租车) *3048-SC48 保险丝架 C 上的保险丝 4820A --充电装置连接位置 (警车)7549-SC49 保险丝架 C 上的保险丝 49-- 未占用* - 仅限于带出租车装备的汽车 从 2005 年 5 月开始1.7保险丝位置分配(SD)，在仪表板右侧保险丝架内1.7.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色说明：编电路图中的名称额定值功能 / 部件端子号1-SD1-保险丝架Ｄ上的保险丝 15A-G197-罗盘的磁场传感器*1515 2-SD2-保险丝架Ｄ上的保险丝 25A-J540-电动驻车和手制动器控制单元J104-ABS 控制单元3-SD3-保险丝架Ｄ上的保险丝 35A-G197-罗盘的磁场传感器15J446-驻车辅助控制单元4-SD4-保险丝架Ｄ上的保险丝 45A-J428-车距调节装置控制单元15 5-SD5-保险丝架Ｄ上的保险丝 510A-J668-右侧大灯功率模块 (仅用于气体放电大灯)15 6-SD6-保险丝架Ｄ上的保险丝 65A-F189-Tiptronic 开关15 7-SD7-保险丝架Ｄ上的保险丝 75A-J745-弯道灯和大灯照明距离调节控制单元 (仅用于气体放电大灯)1515 8-SD8-保险丝架Ｄ上的保险丝 85A-G65-高压传感器G266-油位和油温传感器9-SD9-保险丝架Ｄ上的保险丝 910A-K145-副驾驶员侧安全气囊关闭指示灯15J234-安全气囊控制单元J706-座椅占用识别装置控制单元10-SD10-保险丝架Ｄ上的保险丝 105A-J538-燃油泵控制单元 (BLF, BLR, BLY, AXX, BPY, BLX, BVX, BVY, BVZ, BWA)15 11-SD11-保险丝架Ｄ上的保险丝 11-- 未占用12-SD12-保险丝架Ｄ上的保险丝 1210A-J387 - 副驾驶员侧车门控制单元30 13-SD13-保险丝架Ｄ上的保险丝 1310A-J446 - 驻车辅助控制单元30* - 仅限于美国市场编电路图中的名称额定值功能 / 部件端子号14-SD14-保险丝架Ｄ上的保险丝 1410A-J714-关闭辅助功能继电器3030 15-SD15-保险丝架Ｄ上的保险丝 155A-J255-Climatronic 全自动空调控制单元J301-空调器控制单元16-SD16-保险丝架Ｄ上的保险丝 165A-F189-Tiptronic 开关3030 17-SD17-保险丝架Ｄ上的保险丝 175A-K213-电控机械式驻车制动器的指示灯J104-ABS 控制单元18-SD18-保险丝架Ｄ上的保险丝 18-- 未占用19-SD19-保险丝架Ｄ上的保险丝 19-- 未占用20-SD20-保险丝架Ｄ上的保险丝 20-- 未占用21-SD21-保险丝架Ｄ上的保险丝 21-- 未占用30 22-SD22-保险丝架Ｄ上的保险丝 2230A-U13-带插座的逆变器, 12 V-230 VU27-带插座的逆变器, 12 V-115 V *23-SD23-保险丝架Ｄ上的保险丝 2330A-J388 - 左后车门控制单元30J389 - 右后车门控制单元24-SD24-保险丝架Ｄ上的保险丝 2430A-J762-左后关闭辅助功能控制单元 (派生车型)30 25-SD25-保险丝架Ｄ上的保险丝 2530A-J763-右后关闭辅助功能控制单元 (派生车型)30* - 仅限于美国市场编电路图中的名称额定值功能 / 部件端子号26-SD26-保险丝架Ｄ上的保险丝 26-- 未占用27-SD27-保险丝架Ｄ上的保险丝 2725A-J786-可加热式后座椅控制单元30 28-SD28-保险丝架Ｄ上的保险丝 2815A-J538 - 燃油泵控制单元 (AXZ, BLV)30 29-SD29-保险丝架Ｄ上的保险丝 2930A-J386 - 驾驶员车门控制单元30J387 - 副驾驶员车门控制单元30-SD30-保险丝架Ｄ上的保险丝 3020A-J540-电动驻车和手制动器控制单元30 31-SD31-保险丝架Ｄ上的保险丝 3120A-J540-电动驻车和手制动器控制单元30 32-SD32-保险丝架Ｄ上的保险丝 32-- 未占用30 33-SD33-保险丝架Ｄ上的保险丝 3320A-U5-12-伏-插座U18-12-伏-插座 234-SD34-保险丝架Ｄ上的保险丝 3415A-J538-燃油泵控制单元 (AXX, BPY, BLF, BLR, BLY, BLX, BVX, BVY, BVZ, BWA)30 35-SD35-保险丝架Ｄ上的保险丝 3520A-U1-点烟器30U9-后部点烟器36-SD36-保险丝架Ｄ上的保险丝 36-- 未占用37-SD37-保险丝架Ｄ上的保险丝 37-- 未占用。
