内燃机气缸套及其断裂原因

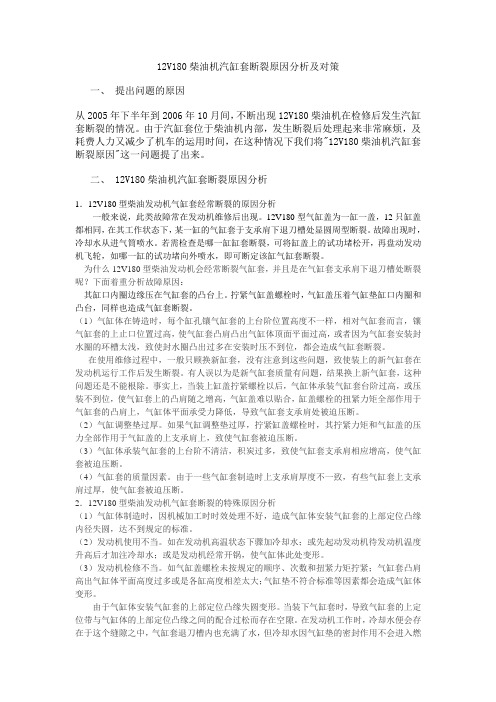

12V180柴油机汽缸套断裂原因分析及对策一、提出问题的原因从2005年下半年到2006年10月间，不断出现12V180柴油机在检修后发生汽缸套断裂的情况。

由于汽缸套位于柴油机内部，发生断裂后处理起来非常麻烦，及耗费人力又减少了机车的运用时间，在这种情况下我们将"12V180柴油机汽缸套断裂原因"这一问题提了出来。

二、 12V180柴油机汽缸套断裂原因分析1．12V180型柴油发动机气缸套经常断裂的原因分析一般来说，此类故障常在发动机维修后出现。

12V180型气缸盖为一缸一盖，12只缸盖都相同，在其工作状态下，某一缸的气缸套于支承肩下退刀槽处显圆周型断裂。

故障出现时，冷却水从进气筒喷水。

若需检查是哪一缸缸套断裂，可将缸盖上的试功堵松开，再盘动发动机飞轮，如哪一缸的试功堵向外喷水，即可断定该缸气缸套断裂。

为什么12V180型柴油发动机会经常断裂气缸套，并且是在气缸套支承肩下退刀槽处断裂呢？下面着重分析故障原因：其缸口内圈边缘压在气缸套的凸台上。

拧紧气缸盖螺栓时，气缸盖压着气缸垫缸口内圈和凸台，同样也造成气缸套断裂。

（1）气缸体在铸造时，每个缸孔镶气缸套的上台阶位置高度不一样，相对气缸套而言，镶气缸套的上止口位置过高，使气缸套凸肩凸出气缸体顶面平面过高，或者因为气缸套安装封水圈的环槽太浅，致使封水圈凸出过多在安装时压不到位，都会造成气缸套断裂。

在使用维修过程中，一般只顾换新缸套，没有注意到这些问题，致使装上的新气缸套在发动机运行工作后发生断裂。

有人误以为是新气缸套质量有问题，结果换上新气缸套，这种问题还是不能根除。

事实上，当装上缸盖拧紧螺栓以后，气缸体承装气缸套台阶过高，或压装不到位，使气缸套上的凸肩随之增高，气缸盖难以贴合，缸盖螺栓的扭紧力矩全部作用于气缸套的凸肩上，气缸体平面承受力降低，导致气缸套支承肩处被迫压断。

（2）气缸调整垫过厚。

如果气缸调整垫过厚，拧紧缸盖螺栓时，其拧紧力矩和气缸盖的压力全部作用于气缸盖的上支承肩上，致使气缸套被迫压断。

柴油机汽缸套穴蚀的成因与预防措施柴油机是一种常用的内燃机，广泛应用于各种工业和交通领域。

柴油机在运行过程中会出现一些常见的问题，其中汽缸套穴蚀是比较常见的一个问题。

汽缸套穴蚀不仅影响柴油机的正常运行，还可能导致更严重的故障。

了解汽缸套穴蚀的成因和预防措施对于保障柴油机的正常运行和延长其使用寿命具有重要意义。

一、柴油机汽缸套穴蚀的成因1. 柴油机工作条件恶劣柴油机通常在高温、高压和高速的工况下运行，长时间高温下工作会使汽缸套受到很大的热应力，导致汽缸套表面出现微小的开裂和疲劳，从而为穴蚀提供了可能。

2. 燃烧室内的高温和高压柴油机的燃烧室内温度和压力都很高，这种高温和高压环境会导致汽缸套表面的氧化层和热应力层出现裂纹和剥离，从而产生穴蚀。

3. 燃烧室内的化学腐蚀柴油机燃烧时产生的化学物质（如硫、氯等）会对汽缸套表面造成腐蚀，从而加速汽缸套的穴蚀。

4. 粒子磨损在柴油机工作过程中，颗粒物和颗粒物的冲击和摩擦在一定程度上会加速汽缸套的磨损，从而促进穴蚀的发生。

1. 优化润滑和冷却系统合理设计和维护柴油机的润滑和冷却系统，确保润滑油和冷却液的正常循环和作用，有效降低汽缸套的工作温度和热应力，减缓穴蚀的发生。

2. 选用高质量的汽缸套材料选择高质量的汽缸套材料，如铬钼合金铸铁、高硅铸铁等，提高汽缸套的耐磨损和抗腐蚀性能，延长汽缸套的使用寿命。

3. 控制燃烧室条件合理设计和控制柴油机的燃烧室结构和燃烧条件，降低燃烧室内的温度和压力，减少氧化层和热应力层的裂纹和剥离，减缓穴蚀的发生。

4. 定期检查维护定期对柴油机进行检查和维护，及时发现和排除可能导致穴蚀的问题，如燃烧室内积碳、燃烧不完全、润滑不良等，保障柴油机的正常运行。

5. 使用优质燃油和润滑油选择高质量的燃油和润滑油，减少燃烧产物对汽缸套的化学腐蚀，延缓穴蚀的发生。

柴油机汽缸套穴蚀是由多种因素共同作用所导致的，通过合理的预防措施可以有效降低汽缸套穴蚀的发生。

汽油机缸套开裂原因1.引言1.1 概述概述：汽油机缸套开裂问题是一种常见的机械故障，它会导致汽油机的性能下降甚至无法正常工作。

缸套作为汽油机的重要部分，承受着高压、高温和高频率的工作环境，因此其质量和可靠性对发动机的正常运转至关重要。

本文将分析汽油机缸套开裂的原因，并提出相应的解决方案。

在正文部分中，我们将以两个要点来深入探讨汽油机缸套开裂的原因。

首先，我们将讨论过热导致缸套开裂的问题，包括冷却系统故障、水泵失效、发动机高温运行等因素。

其次，我们将研究缸套材料和制造工艺对开裂问题的影响，分析材料的选择和缸套加工的相关因素。

文章的目的是通过深入分析汽油机缸套开裂的原因，为汽车制造商、维修人员和汽车用户提供有关如何解决该问题的建议。

我们将总结通过优化冷却系统、改进缸套材料和制造工艺等措施，可以有效降低缸套开裂的风险，提高汽油机的可靠性和耐久性。

综上所述，本文将详细研究汽油机缸套开裂的原因，并提供相应的解决方案，旨在为相关行业提供有关缸套开裂问题的深入了解和有效解决方法。

1.2文章结构文章结构的设计是为了帮助读者更好地理解主题和组织思路。

在本文中，我们将通过以下结构来呈现汽油机缸套开裂的原因:2. 正文:2.1 第一个要点:在这一部分，我们将讨论导致汽油机缸套开裂的主要原因之一。

我们将介绍汽油机缸套的作用以及受到开裂问题影响的具体情况。

我们将详细讨论相关的工作原理、材料和设计特点，并分析可能导致缸套开裂的因素。

2.2 第二个要点:在这一部分，我们将介绍另一个导致汽油机缸套开裂的重要原因。

我们将探讨运行条件对缸套的影响，如高温、高压力以及循环热应力等因素。

我们还将讨论材料质量和制造工艺对缸套开裂的影响，并提供相关案例和实例来支持我们的观点。

3. 结论:3.1 总结:在这一部分，我们将对前面所讨论的内容进行总结。

我们将简要回顾导致汽油机缸套开裂的主要原因，并强调其重要性。

我们还将提供一些可能的解决方案和改进措施，以减少或预防缸套开裂的问题。

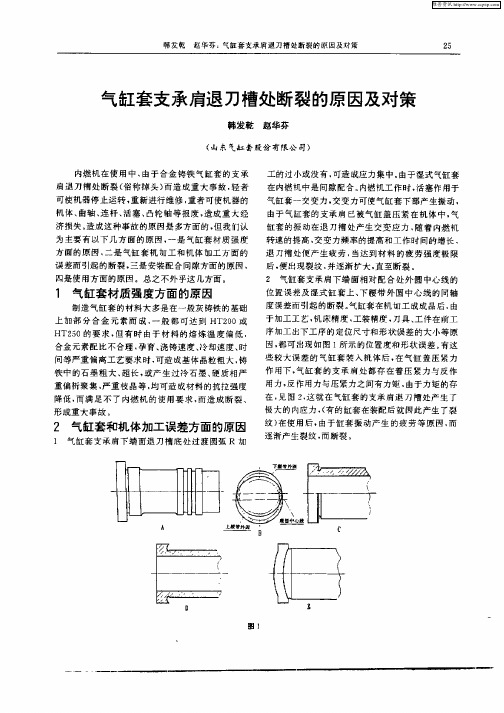

气缸套掉台的原因及对策内燃机在使用过程中,由于合金铸铁气缸套的支承肩退刀槽处断裂而造成重大事故,轻者可使机器停止运转,重新进行维修,重者可使机器的机体、曲轴、连杆、活塞、凸轮轴等报废，造成重大经济损失。

造成这种事故的原因是多方面的，但主要有以下几方面的原因：一是气缸套材质强度方面的原因，二是气缸套机加工和机体加工方面的原因，三是安装配合间隙方面的原因，四是使用方面的原因。

一、气缸套材质强度方面的原因制造气缸套的材料大多是在一般灰铸铁的基础上加部分合金元素而成，一般可达到HT200或HT25O的要求，但有时由于材料的熔炼温度偏底，合金元素配比不合理，孕育、浇铸速度、冷却速度、时间等严重偏离工艺要求时，可造成基体晶粒粗大，铸铁中的石墨粗大、超长，或产生过冷石墨、硬质相严重偏析聚集，严重枝晶等，均可造成材料的抗拉强度降低，而满足不了内燃机的使用要求，而造成断裂、形成重大事故。

二、气缸套和机体加工误差方面的原因1、气缸套支承肩下端面退刀槽底处过渡圆弧R加工的过小或没有，可造成应力集中。

由于湿式气缸套在内燃机中是间隙配合，内燃机工作时，活塞作用于气缸套一交变力，交变力可使气缸套下部产生振动，由于气缸套的支承肩已被气缸套压紧在机体中，气缸套的振动在退刀槽处产生交变应力，随着内燃机转速的提高，交变力频率的提高和工作时间的增长，退刀槽处便产生疲劳，当达到材料的疲劳强度极限后，便出现裂纹，并逐渐扩大，直至断裂。

2、气缸套支承肩下端面相对配合处外圆中心线的位置误差及湿式缸套上下腰带外圆中心线的同轴度误差而引起的断裂。

气缸套在机加工成成品后，由于加工工艺，机床精度，工装精度，刀具、工件在前工序加工出下工序的定位尺寸和形状误差的大小等原因，都可出现位置度和形状误差。

有这些较大误差的气缸套装入机体后，在气缸套压紧力作用下，气缸套的支承肩处都存在着压紧力与反作用力，反作用力与压紧力之间有力矩，由于力矩的存在，这就在气缸套的支承肩退刀槽处产生了极大的内应力，（有的缸套在装配后就因此产生了裂纹）在使用后，由于缸套振动产生的疲劳等原因，而逐渐产生裂纹，而断裂。

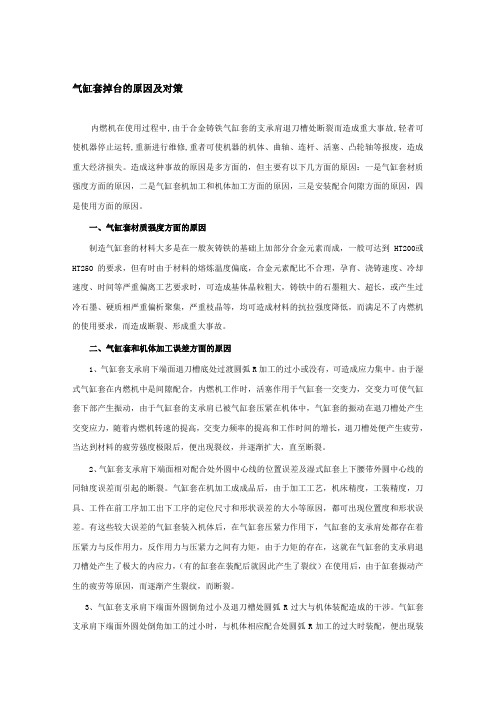

气缸套掉台的原因及对策内燃机在使用过程中,由于合金铸铁气缸套的支承肩退刀槽处断裂而造成重大事故,轻者可使机器停止运转,重新进行维修,重者可使机器的机体、曲轴、连杆、活塞、凸轮轴等报废，造成重大经济损失。

造成这种事故的原因是多方面的，但主要有以下几方面的原因：一是气缸套材质强度方面的原因，二是气缸套机加工和机体加工方面的原因，三是安装配合间隙方面的原因，四是使用方面的原因。

一、气缸套材质强度方面的原因制造气缸套的材料大多是在一般灰铸铁的基础上加部分合金元素而成，一般可达到HT200或HT25O的要求，但有时由于材料的熔炼温度偏底，合金元素配比不合理，孕育、浇铸速度、冷却速度、时间等严重偏离工艺要求时，可造成基体晶粒粗大，铸铁中的石墨粗大、超长，或产生过冷石墨、硬质相严重偏析聚集，严重枝晶等，均可造成材料的抗拉强度降低，而满足不了内燃机的使用要求，而造成断裂、形成重大事故。

二、气缸套和机体加工误差方面的原因1、气缸套支承肩下端面退刀槽底处过渡圆弧R加工的过小或没有，可造成应力集中。

由于湿式气缸套在内燃机中是间隙配合，内燃机工作时，活塞作用于气缸套一交变力，交变力可使气缸套下部产生振动，由于气缸套的支承肩已被气缸套压紧在机体中，气缸套的振动在退刀槽处产生交变应力，随着内燃机转速的提高，交变力频率的提高和工作时间的增长，退刀槽处便产生疲劳，当达到材料的疲劳强度极限后，便出现裂纹，并逐渐扩大，直至断裂。

2、气缸套支承肩下端面相对配合处外圆中心线的位置误差及湿式缸套上下腰带外圆中心线的同轴度误差而引起的断裂。

气缸套在机加工成成品后，由于加工工艺，机床精度，工装精度，刀具、工件在前工序加工出下工序的定位尺寸和形状误差的大小等原因，都可出现位置度和形状误差。

有这些较大误差的气缸套装入机体后，在气缸套压紧力作用下，气缸套的支承肩处都存在着压紧力与反作用力，反作用力与压紧力之间有力矩，由于力矩的存在，这就在气缸套的支承肩退刀槽处产生了极大的内应力，（有的缸套在装配后就因此产生了裂纹）在使用后，由于缸套振动产生的疲劳等原因，而逐渐产生裂纹，而断裂。

发动机缸套破裂原因
发动机缸套破裂通常有以下几个常见原因：
1.过热：如果发动机长时间高温运行或冷却系统故障导致冷却不良，就会造成过热。

高温环境会使缸套失去润滑和冷却效果，从而导致金属材料膨胀、变形和破裂。

2.缸盖螺栓过紧或过松：缸盖连接着发动机缸体和缸套，如果缸盖螺栓过紧，会导致缸套受到过大的应力，容易破裂；反之，如果螺栓过松，则会导致无法有效密封，进而引起泄漏和过热。

3.水泵故障：水泵是发动机冷却系统的关键组件之一，如果水泵失效或叶轮损坏，会导致冷却液循环不畅，缸套温度上升，从而引发破裂。

4.发动机震动或共振：发动机在运行时会产生震动，如果发动机支撑系统失效、配重失衡等问题导致过大的震动或共振效应，会给缸套造成额外的应力，容易引起破裂。

5.使用劣质冷却液：使用劣质或不合适的冷却液可能对缸套产生腐蚀作用，使其变薄、疲劳破裂。

6.错误装配或制造缺陷：如果发动机组装过程中出现工艺失误、材料质量问题或制造缺陷等，也可能导致缸套破裂。

缸套破裂对发动机性能和可靠性都会产生严重影响，因此在使用和维护发动机时，应注意保持正常的工作温度、定期检查冷却系统、正确安装和紧固零部件，并使用合适的冷却液，以预防缸套破裂的发生。

发动机缸体（缸套）破损可能由多种原因导致，以下是一些常见的原因：
1. 过热：长时间高温运行可能导致发动机过热，使缸体受到过度的热应力，最终导致裂纹或破损。

过热可能由冷却系统故障、冷却液不足、水泵故障等引起。

2. 机械损伤：发动机内部的零部件运动时，如果出现异常摩擦、碰撞或不正常的振动，可能导致缸体的破损。

这种损伤可能来自于活塞、活塞环、曲轴等零部件的故障。

3. 缸内爆震：发动机在燃烧时，如果燃烧不均匀或者爆震现象发生，可能造成缸内的压力急剧增加，导致缸体破损。

爆震可能与燃油质量不良、点火系统故障等有关。

4. 润滑不良：缺乏足够的润滑可能导致发动机零部件的过度摩擦，使缸体受到额外的损害。

这可能由于润滑油不足、油泵故障、油路堵塞等问题引起。

5. 磨损：长时间的使用和高里程可能导致发动机零部件的自然磨损，包括缸体。

当磨损达到一定程度时，可能导致缸体出现破损。

6. 材料质量问题：如果发动机缸体的材料质量存在问题，例如制造过程中的缺陷或者材料不符合规格，那么缸体可能更容易出现破损。

发动机缸体破损是一个严重的问题，可能导致发动机性能下降，甚至引发更严重的故障。

在发现发动机缸体破损时，通常需要进行维修或更换整个发动机缸体。

及早发现并解决导致缸体破损的问题，对发动机的健康和持久性至关重要。

发动机气缸套断裂原因分析
李玉环;刘建军
【期刊名称】《农机维修》
【年(卷),期】1997(000)006
【摘要】气缸套断裂原因主要有:气缸套本身的问题、相关件的问题、安装方法不正确问题、使用等问题,现分述如下: 1.缸套本身的问题 (1)凸台过高。

凸台高度是缸套的一个关键尺寸。

过高,气缸盖会压到凸台,使缸套断裂;过低,会冲坏气缸垫。

p)缸套硬度过高或强度偏低。

发动机铸铁缸套的硬度和强度应符合技术要求,但有的厂家在制造缸套时,硬度往往过高,这不仅给加工带来困难,更主要的是硬度越高。

【总页数】2页(P12-13)
【作者】李玉环;刘建军
【作者单位】黑龙江省格球山农场;黑龙江省格球山农场
【正文语种】中文
【中图分类】TK407
【相关文献】
1.发动机气缸套支承肩断裂原因分析 [J], 李军;张静静;权文辉
2.发动机气缸套支承肩断裂原因分析 [J], 周立军
3.发动机气缸套支承肩断裂原因分析 [J], 周立军;
4.湿式气缸套凸肩断裂原因分析与控制措施 [J], 华旭;温学奎
5.发动机气缸套支承肩断裂原因分析 [J], 李军;张静静;权文辉;
因版权原因，仅展示原文概要，查看原文内容请购买。
