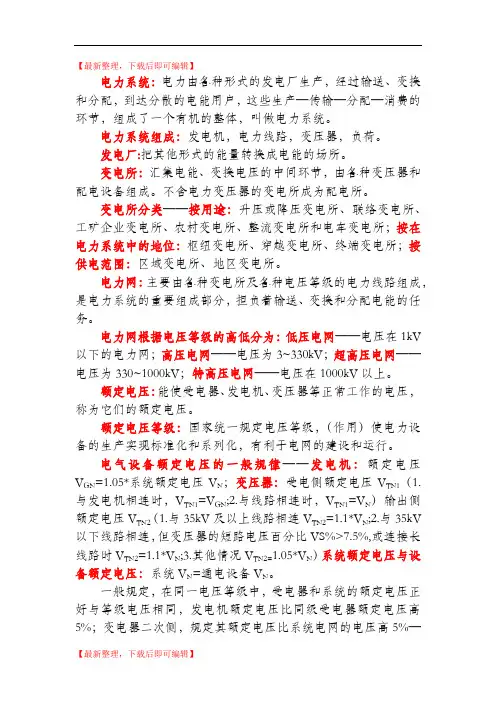

【最新整理，下载后即可编辑】电力系统：电力由各种形式的发电厂生产，经过输送、变换和分配，到达分散的电能用户，这些生产—传输—分配—消费的环节，组成了一个有机的整体，叫做电力系统。
电力系统组成：发电机，电力线路，变压器，负荷。
发电厂:把其他形式的能量转换成电能的场所。
变电所：汇集电能、变换电压的中间环节，由各种变压器和配电设备组成。
不含电力变压器的变电所成为配电所。
变电所分类——按用途：升压或降压变电所、联络变电所、工矿企业变电所、农村变电所、整流变电所和电车变电所；按在电力系统中的地位：枢纽变电所、穿越变电所、终端变电所；按供电范围：区域变电所、地区变电所。
电力网：主要由各种变电所及各种电压等级的电力线路组成，是电力系统的重要组成部分，担负着输送、变换和分配电能的任务。
电力网根据电压等级的高低分为：低压电网——电压在1kV 以下的电力网；高压电网——电压为3~330kV ；超高压电网——电压为330~1000kV ；特高压电网——电压在1000kV 以上。
额定电压：能使受电器、发电机、变压器等正常工作的电压，称为它们的额定电压。
额定电压等级：国家统一规定电压等级，（作用）使电力设备的生产实现标准化和系列化，有利于电网的建设和运行。
电气设备额定电压的一般规律——发电机：额定电压V GN =1.05*系统额定电压V N ；变压器：受电侧额定电压V TN1（1.与发电机相连时，V TN1=V GN ;2.与线路相连时，V TN1=V N ）输出侧额定电压V TN2（1.与35kV 及以上线路相连V TN2=1.1*V N ;2.与35kV 以下线路相连，但变压器的短路电压百分比VS%>7.5%,或连接长线路时V TN2=1.1*V N ;3.其他情况V TN2=1.05*V N ）系统额定电压与设备额定电压：系统V N =通电设备V N 。
一般规定，在同一电压等级中，受电器和系统的额定电压正好与等级电压相同，发电机额定电压比同级受电器额定电压高5%；变电器二次侧，规定其额定电压比系统电网的电压高5%—10%。
矿山电工培训考试题库一、单选题1. 矿山电工在进行电气设备检修时，首先需要做的是（）。
A. 立即断电B. 通知相关人员C. 穿戴好个人防护装备D. 检查工具是否齐全2. 矿山电气设备中，用于保护人身安全的设备是（）。
A. 断路器B. 漏电保护器C. 过载保护器D. 短路保护器3. 以下哪种情况是矿山电工必须立即停止作业的？（）A. 设备出现轻微故障B. 工作环境有明火C. 设备运行声音异常D. 作业环境温度过高4. 矿山电工在进行高压电气设备操作时，应遵守的原则是（）。
A. 一人操作，一人监护B. 多人操作C. 无人监护D. 随意操作5. 矿山电工在进行电气设备检修后，需要进行的操作是（）。
A. 立即恢复供电B. 通知相关人员恢复供电C. 检查设备是否正常运行D. 记录检修结果二、多选题6. 矿山电工在进行电气设备检修时，需要穿戴的个人防护装备包括（）。
A. 安全帽B. 绝缘手套C. 防护眼镜D. 绝缘鞋7. 矿山电工在作业中可能遇到的电气故障包括（）。
A. 断路B. 短路C. 过载D. 漏电8. 矿山电工在进行电气设备检修时，需要遵循的安全操作规程包括（）。
A. 断电操作B. 挂警示牌C. 使用合适的工具D. 保持现场清洁9. 以下哪些设备是矿山电工在进行高压电气设备操作时必须使用的？（）A. 绝缘棒B. 接地线C. 绝缘垫D. 绝缘手套10. 矿山电工在进行电气设备检修后，需要进行的后续工作包括（）。
A. 恢复供电B. 检查设备运行状态C. 清理作业现场D. 填写检修记录三、判断题11. 矿山电工在进行电气设备检修时，可以不穿戴个人防护装备。
（）12. 矿山电工在作业中发现设备有异常情况，应立即停止作业并报告。
（）13. 矿山电工在进行高压电气设备操作时，可以不使用绝缘工具。
（）14. 矿山电工在进行电气设备检修后，不需要进行设备运行状态的检查。
（）15. 矿山电工在作业中，必须严格遵守安全操作规程，确保人身和设备安全。
矿山电工学期末考试题库一、选择题（每题2分，共20分）1. 矿山电工学中，三相交流电的相序通常指的是（）。
A. 电压的相序B. 电流的相序C. 电压和电流的相序D. 以上都不是2. 在矿山电气设备中，接地线的作用是（）。
A. 传输电能B. 保护人身安全C. 连接设备D. 调节电压3. 矿井中常用的防爆电气设备类型是（）。
A. 隔爆型B. 增安型C. 正压型D. 所有上述类型4. 以下哪个不是矿山电气设备的保护措施？（）A. 短路保护B. 过载保护C. 绝缘保护D. 无功补偿5. 矿井供电系统中，变压器的主要作用是（）。
A. 改变电压B. 改变电流C. 改变功率D. 隔离电源6. 矿井中的照明电路通常采用（）。
A. 交流电B. 直流电C. 脉冲电D. 无线电能传输7. 矿井中使用的电缆，其绝缘材料应具备哪些特性？（）A. 耐高温B. 耐潮湿C. 耐化学腐蚀D. 所有上述特性8. 在矿井中，电气设备的接地电阻应不大于（）。
A. 1ΩB. 4ΩC. 10ΩD. 20Ω9. 矿井中的电气控制系统通常采用哪种控制方式？（）A. 手动控制B. 自动控制C. 遥控D. 所有上述方式10. 矿井中使用的电气设备，其防护等级至少应达到（）。
A. IP44B. IP54C. IP65D. IP68二、判断题（每题1分，共10分）1. 矿井中的电气设备必须具备防爆功能。
（）2. 矿井中的照明电路可以使用直流电。
（）3. 矿井中的电气设备接地是为了提供稳定的电压。
（）4. 矿井中的电缆绝缘材料不需要耐潮湿。
（）5. 矿井中的电气控制系统只能采用手动控制。
（）6. 矿井中的电气设备接地电阻越小越好。
（）7. 矿井中的电气设备防护等级越高，其防护性能越好。
（）8. 矿井中的电气设备不需要定期进行维护和检查。
（）9. 矿井中的电气设备可以不进行短路保护。
（）10. 矿井中的电气设备不需要进行过载保护。
（）三、简答题（每题5分，共20分）1. 简述矿井中电气设备接地的重要性。

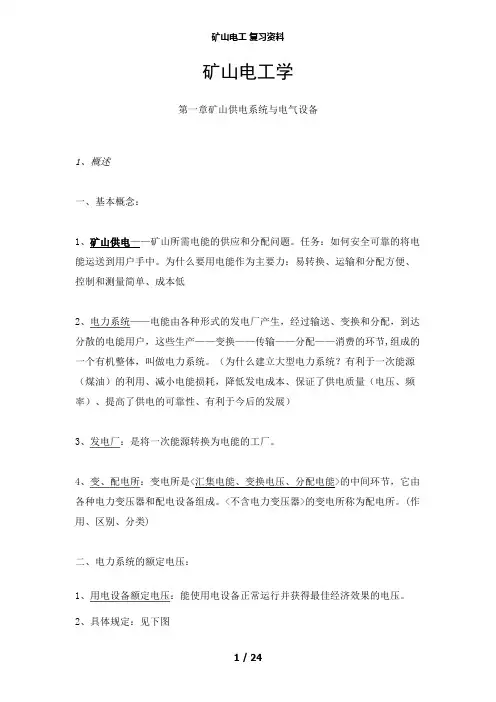

矿山电工学第一章矿山供电系统与电气设备1、概述一、基本概念：1、矿山供电——矿山所需电能的供应和分配问题。
任务：如何安全可靠的将电能运送到用户手中。
为什么要用电能作为主要力：易转换、运输和分配方便、控制和测量简单、成本低2、电力系统——电能由各种形式的发电厂产生，经过输送、变换和分配，到达分散的电能用户，这些生产——变换——传输——分配——消费的环节,组成的一个有机整体，叫做电力系统。
（为什么建立大型电力系统？有利于一次能源（煤油）的利用、减小电能损耗，降低发电成本、保证了供电质量（电压、频率）、提高了供电的可靠性、有利于今后的发展）3、发电厂：是将一次能源转换为电能的工厂。
4、变、配电所：变电所是<汇集电能、变换电压、分配电能>的中间环节，它由各种电力变压器和配电设备组成。
<不含电力变压器>的变电所称为配电所。
(作用、区别、分类)二、电力系统的额定电压：1、用电设备额定电压：能使用电设备正常运行并获得最佳经济效果的电压。
2、具体规定：见下图1、用电设备（受电设备）与同级电网的额定电压相同；2、发电机（供电设备）高于同级电网的额定电压5%；3、电力变压器（有几种）：⑴一次线圈（有两种情况）a、当变压器一次直接与发电机相连时，如图所示，T1，其额定电压与发电机相同，即高于同级电网额定电压的5%。
b、当变压器一次与线路相连时，如图所示T2，其额定电压与同级电网的额定电压相同。
⑵二次线路（也有两种情况）a、当二次与输电线路相连时（一般为高压6KV以上），一要考虑变压器内部损耗5%，同时又要考虑线路上损耗5%，所以其电压要比同级电网的额定电压高10%，如图T1所示。
b、当二次与用电设备相连时（一般为低压），则其电压高出同级电网的额定电压5%，如图T2所示。
例题:P7930三、电力负荷及对供电的要求：1、电力负荷：是指设备或线路正常运行时消耗和损耗的功率之和。
2、电力负荷的分级：⑴一级负荷：当中断供电时，将造成人身伤亡者，或在政治、经济上造成重大损失者，为一级负荷。

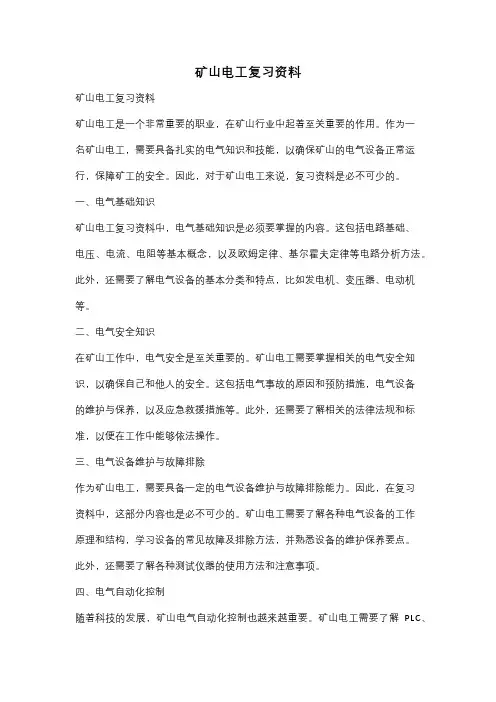

矿山电工复习资料矿山电工复习资料矿山电工是一个非常重要的职业，在矿山行业中起着至关重要的作用。
作为一名矿山电工，需要具备扎实的电气知识和技能，以确保矿山的电气设备正常运行，保障矿工的安全。
因此，对于矿山电工来说，复习资料是必不可少的。
一、电气基础知识矿山电工复习资料中，电气基础知识是必须要掌握的内容。
这包括电路基础、电压、电流、电阻等基本概念，以及欧姆定律、基尔霍夫定律等电路分析方法。
此外，还需要了解电气设备的基本分类和特点，比如发电机、变压器、电动机等。
二、电气安全知识在矿山工作中，电气安全是至关重要的。
矿山电工需要掌握相关的电气安全知识，以确保自己和他人的安全。
这包括电气事故的原因和预防措施，电气设备的维护与保养，以及应急救援措施等。
此外，还需要了解相关的法律法规和标准，以便在工作中能够依法操作。
三、电气设备维护与故障排除作为矿山电工，需要具备一定的电气设备维护与故障排除能力。
因此，在复习资料中，这部分内容也是必不可少的。
矿山电工需要了解各种电气设备的工作原理和结构，学习设备的常见故障及排除方法，并熟悉设备的维护保养要点。
此外，还需要了解各种测试仪器的使用方法和注意事项。
四、电气自动化控制随着科技的发展，矿山电气自动化控制也越来越重要。
矿山电工需要了解PLC、DCS等自动化控制系统的原理和应用，学习自动化控制系统的编程和调试方法。
此外，还需要了解各种传感器和执行器的原理和使用方法，以确保自动化控制系统的正常运行。
五、矿山电工实践技能除了理论知识外，矿山电工还需要具备一定的实践技能。
因此，在复习资料中，也要包括相关的实践技能内容。
比如，学习电气设备的安装与调试方法，掌握电气线路的布线和接线技巧，学习电气设备的维修与保养方法等。
此外，还需要了解矿山电工的工作流程和安全操作规程，以确保工作的顺利进行。
总结起来，矿山电工复习资料应该包括电气基础知识、电气安全知识、电气设备维护与故障排除、电气自动化控制以及矿山电工实践技能等内容。
《矿山电工学》复习题库《矿山电工学》复习题一一、单项选择1.凡因突然中断供电，将造成生命危害；导致重大设备破坏且难以恢复；打乱复杂的生产过程并使大量产品报废，给国民经济造成重大损失者，属于（）。
A 一级负荷B 二级负荷C 三级负荷D 四级负荷2.凡因突然中断供电，将造成大量减产，产生大量废品，大量原材料报废，使工业企业内部交通停顿的，属于（）A 一级负荷B 二级负荷C 三级负荷D 四级负荷3.电源线路较长（线路故障概率较大）的变电所，适合（）结线。
A内桥B外桥C全桥D空桥4.一般认为距离电气设备接地极（）米以外的地方土壤电位为零，称为电气上的“地”。
A 10B 20C 30D 405.在我国，现行规定在有高度危险的条件下允许安全电压值为（）。
A 65VB 36 VC 12 VD 5V6.为了提高用户的功率因数，应在线路上装设。
（）A并联电抗器B并联电容器 C 串联电抗器D串联电容器7.煤矿井下煤电钻使用的电压为（）。
A 660B 380C 1140 D1278.接触器可用来进行（）A、电动机主回路的接触或切断B、主电路的短路保护C、主电路的过负载保护9. 交流接触器的短路环有何作用（）。
A 动作迅速B提高灵敏度C提高可靠性D减小振动和噪声。
10.如下设备不需要进行动稳定校验的是（）。
A 断路器B 负荷开关C 隔离开关D电压互感器11.本质安全电路的工作特点为（）A电路永远可以保证安全工作B只是在满足一定条件时才能保证其能安全工作C在正常工作或故障状态下都不产生短时能量达到0.28mJ的电火花。
12.A QS1,QS2,QFD QF,QS2,QS113电力电容器的补偿方式中三种补偿方式补偿区的大小关系是（）。
A 高压集中补偿> 低压成组补偿> 分散就地补偿B高压集中补偿< 低压成组补偿< 分散就地补偿C高压集中补偿= 低压成组补偿= 分散就地补偿D高压集中补偿> 低压成组补偿< 分散就地补偿14.电力设备的经济运行是使（）最小而获得最佳经济效益的运行方式A有功损耗 B 无功损耗C 有功负荷 D 无功负荷15. 光源在单位时间内向周围空间辐射出的，使人眼睛产生光感觉的能量称为（）A 光通量B 发光强度C 照度D 色温16.SF6断路器中灭弧介质SF6气体的作用是（）A、绝缘B、灭弧C、绝缘及灭弧17.矿山供电系统中有两条进线电源线，两台变压器，中间有母联开关的结线称为（）结线方式。
矿山机电工考试题及答案一、选择题（每题2分，共20分）1. 矿山机械中，通常使用哪种类型的电动机？A. 直流电动机B. 交流电动机C. 步进电动机D. 伺服电动机答案：B2. 以下哪个不是矿山机械的常见故障？A. 轴承损坏B. 齿轮磨损C. 电压不足D. 液压系统泄漏答案：C3. 矿山机械中，液压系统的作用是什么？A. 传输动力B. 控制温度C. 清洁设备D. 测量压力答案：A4. 矿山电工在进行电气设备检修时，首先应该做什么？A. 切断电源B. 检查工具C. 穿戴防护装备D. 通知相关人员答案：A5. 矿山机械中，以下哪个部件的维护最为重要？A. 电机B. 减速机C. 传动带D. 传感器答案：A6. 以下哪个不是矿山电气设备的安全操作规程？A. 定期检查B. 紧急情况下立即断电C. 带电作业D. 正确使用防护设备答案：C7. 矿山机械的润滑系统的主要作用是什么？A. 减少摩擦B. 增加摩擦C. 清洁机械D. 测量温度答案：A8. 矿山电工在处理电气故障时，应该遵循什么原则？A. 先易后难B. 先难后易C. 先局部后整体D. 先整体后局部答案：D9. 矿山机械中，过载保护装置的作用是什么？A. 增加负载B. 减少负载C. 防止机械过载D. 提高效率答案：C10. 矿山机械的维护周期通常由什么决定？A. 设备的新旧程度B. 设备的使用频率C. 设备的制造商D. 设备的类型答案：B二、判断题（每题1分，共10分）1. 矿山机械的维护工作可以随意进行，不需要遵循任何规程。
（错误）2. 矿山机械的电气设备在检修时，不需要切断电源。
（错误）3. 液压系统在矿山机械中主要用于传输动力。
（正确）4. 矿山机械的润滑系统可以忽略不计。
（错误）5. 矿山电工在处理电气故障时，应该先处理整体问题再处理局部问题。
（错误）6. 矿山机械的过载保护装置可以防止机械过载。
（正确）7. 矿山机械的维护周期只与设备的类型有关。

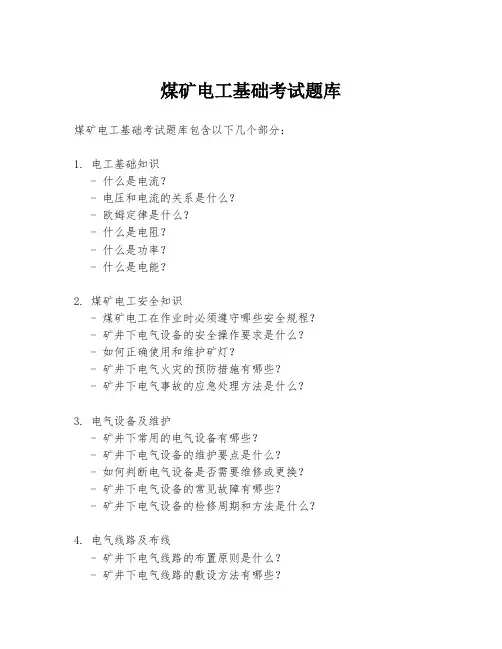

煤矿电工基础考试题库煤矿电工基础考试题库包含以下几个部分：1. 电工基础知识- 什么是电流？- 电压和电流的关系是什么？- 欧姆定律是什么？- 什么是电阻？- 什么是功率？- 什么是电能？2. 煤矿电工安全知识- 煤矿电工在作业时必须遵守哪些安全规程？- 矿井下电气设备的安全操作要求是什么？- 如何正确使用和维护矿灯？- 矿井下电气火灾的预防措施有哪些？- 矿井下电气事故的应急处理方法是什么？3. 电气设备及维护- 矿井下常用的电气设备有哪些？- 矿井下电气设备的维护要点是什么？- 如何判断电气设备是否需要维修或更换？- 矿井下电气设备的常见故障有哪些？- 矿井下电气设备的检修周期和方法是什么？4. 电气线路及布线- 矿井下电气线路的布置原则是什么？- 矿井下电气线路的敷设方法有哪些？- 如何保证矿井下电气线路的安全运行？- 矿井下电气线路的检查和维护周期是什么？5. 电气测量与测试- 矿井下常用的电气测量工具有哪些？- 如何使用万用表进行电压、电流和电阻的测量？ - 矿井下电气设备的测试方法有哪些？- 如何判断电气设备的性能是否达标？6. 电气故障诊断与处理- 矿井下电气故障的常见原因有哪些？- 如何快速诊断矿井下电气故障？- 矿井下电气故障的处理步骤是什么？- 矿井下电气故障的预防措施有哪些？7. 煤矿电工专业技能- 矿井下电工需要掌握哪些专业技能？- 矿井下电工在实际操作中应注意哪些问题？- 如何提高矿井下电工的专业技能？8. 煤矿电工法规与标准- 矿井下电工需要遵守哪些法律法规？- 矿井下电工在作业中需要遵循哪些行业标准？9. 案例分析- 分析矿井下电气事故的原因和处理过程。
- 讨论矿井下电气设备故障的诊断和修复案例。
10. 实践操作题- 设计矿井下电气线路的布线方案。
- 模拟矿井下电气设备故障的诊断和处理。
请注意，以上内容仅为题库示例，实际考试题库应根据具体的教学大纲和考试要求进行编制。
矿井维修电工〔初中级〕试题库一、填空题〔32题专业常识题、8题矿井维修电工安然常识题〕1、对电荷〔很小带电体〕有作用力，且带电体周围存在的特殊形态的物质称电场。
2、在电场的作用下，电荷作有规那么的定向运动称电流。
3、局部电路欧姆定律表达式为I=U/R 。
4、基尔霍夫第必然律：流入任一节点的电流之和等于由该节点流出的电流之和或流入任一节点的电流之代数和等于零。
5、单订交流电的瞬时值用e 、u 、a 暗示；最大值用Em 、Um 、Im 暗示；有效值用E 、U 、I 暗示。
6、单订交流电的最大值和有效值之间的关系为2的关系。
7、正弦交流电的三要素为有效值、频率、初相。
8、Z=222X R 称电路的阻抗，它暗示电阻和电感串联电路对交流电的总阻碍作用。
9、三相电源线圈绕组的星形接法U 线=3U 相10、三相电源线圈绕组的三角形接法U 线=1U 相11、三相负载的星形连接U 线Y =3U 相Y ，I 线Y =I 相Y12、三相负载的三角形连接I D 线=3I D 相 ，U D 相=U D 线13、一般交、直流电路测量电流值时，电流表串联在被测电路中。
14、一般交、直流电路测量电压值时，电压表并联在被测电路中。
15、转换开关可做电源的引入开关。
16、交流接触器用于控制三相电动机可逆运转或频繁启动的主要零件，电动机最大电流不该超过接触器额定电流的允许值。
17、空气阻尼式时间继电器常在电路中做延时控制。
18、热继电器的用途是对电动机和其他用电设备进行过载庇护，庇护动作后 须人工复位。
19、电力用户的一级用户必需由两个独立电源供电，及时在变乱状态，电源也不得中断。
20、电力用户的二级用户一般采用双回路供电。
21、电力用户的三级用户只设单一回路供电。
22、煤矿供电系统采用中性点不直接接处所式。
23、对中性点不接地供电系统的电气设备的金属外壳通过接地装置与大地相连称庇护接地。
24、当电气设备外壳与接地的零线连接时称庇护接零。
1.下列高压开关中不能用来切断负荷电流的是（ ），没有灭弧功能的为（ ），能用来切断负荷电流但不能切断短路电流的是（ ），可切除正常的负荷电流，又可切除短路故障电流的为（ ） A.断路器 B.隔离开关 C. 熔断器 D.负荷开关2.SN1-35G 系列断路器型号中S 的的含义是（ ） A.室内用 B.少油断路器 C.SF6断路器 D.轻型断路器3.RW4系列熔断器型号中的W 的含义是（ ）A.室外用B.万能式C.功率单位D.以上都不是 4.RN1系列熔断器型号中的N 的含义是（ ） A.室内用 B.万能式 C.熔丝金属类型 D.以上都不是5.下述结线方式中供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A. 外桥 B. 内桥 C. 全桥 D. 线路-变压器组6. 下述结线方式中，供电可靠性最高的是（ ），供电可靠性最差的是（ ）需用开关设备最多、投资最大的是（ ） A.单母线断路器分段 B.单母线隔离开关分段 C. 单母线不分段 D.双母线7.煤矿井下向采煤机供电一般采用（ ）井下直流电机车供电一般采用（ ）井下向固定电气设备供电一般采用（ ） A.铠装电缆 B.架空线 C.一般橡套电缆 D.屏蔽橡套电缆8. 下列电力用户中，中断其供电影响最轻的是（ ），允许中断供电的是（ ） A.主副井提升B.井下中央泵房 C.地面家用照明 D.通风系统9.下列属于煤矿特殊电压等级的是（ ）综采采煤机一般额定电压为（ ），煤电钻额定电压为（ ） A.127V B.380V C. 660V D. 1140V10.断开带电线路时断路器与隔离开关的动作顺序为先断开 后断开 。
闭合带电线路时断路器与隔离开关的动作顺序为先闭合 后闭合 。
11.一级负荷的供电要求是 二级负荷的供电要求是.三级负荷的供电要求是12.根据矿层埋藏深浅、采煤方法、井下用电量多少等因素，矿井的供电系统可以采用的方式有 供电系统、 供电系统和 供电系统。
矿山电工学复习资料一、填空题1. JY82型检漏继电器中零序电抗器的作用：可以保证三相电抗器星形点对地的绝缘水平、二是通过它的电感电流来补偿漏电，触电时的电容电流。
2. 由于短路电流的力效力一般发生在选择电器设备时需要对其经行稳定性校验称为热稳定校验。
3. 矿用各报设备的外壳必须具有耐爆性、隔爆性。
4. 电力部门对煤矿6KV高压电网供电的功率因数要求是不低于0.955. 煤矿安全规程规定，井下接地网上任一点测得的电阻不得超过 2 欧姆。
6. 井下漏电保护的侧重点是故障发生后的跳闸时间一旦发生漏电或人身触电，应尽快切断电源，将故障存在的时间减少到最短。
井下保护接地的侧重点是限制裸露漏电和人身触电电流的大小最大限度得降低故障的严重程度。
7. 采用单回路供电的负荷一般为三级负荷。
8. 桥式结构的“桥”是断路器、隔离开关组成的。
9. 附加电流直流检测式漏电保护主要的优点是：1.保护范围宽、动作无死区。
2.对整个供电单元具有电容电流补偿、漏电电流和人身触电电流小。
3.动作值整定简单，能直接反映电网对地的绝缘水平。
4.保护与其他设备可以构成一个简单易行、可靠性高、成本低的漏电保护系统。
旁路接地式漏电保护主要优点：1.漏电保护装置结构简单不需要另设直流电源即可获得直流检测式漏电保护所具有的保护特性。
2.能够较真实地反映电网的绝缘水平。
零序功率方向式漏电保护主要优点：1.保护具有较强的横向选择性、当支路发生漏电时，停电范围小。
10. 在供电系统中计算最大短路电流的主要目的是：检验设备和电缆的分段能力及热稳定性。
计算最小短路电流的主要目的是检验保护装置的灵敏度。
11. 矿井瓦斯爆炸必须同时具备的两个条件是：瓦斯浓度达到5%—16%。
温度达到650°—750°的点火源。
12. 变压器一次侧与发电机直接相联时，其额定电压规定比同级受电器的额定电压高5%。
二、简答题。
1、哪些因素决定矿山采用何种供电方式（深井/浅井/平硐）？答：矿井供电方式取决于矿区范围、机械化方式、矿层结构、采煤方法、矿层埋藏深度、矿井涌水量大小等因素。
矿山电工学复习资料第一章矿山供电系统及设备1.电力负荷分级及对供电的要求：（1）安全性；（2）可靠性；（3）良好质量；（4）技术经济合理2.电力负荷分级：（1）一级负荷：凡因突然中断供电，将造成生命危害；导致重大设备破坏且难以修复；打乱复杂的生产过程并使大量产品报废，给国名经济造成重大损失者，均属一级负荷。
采用两个独立电源的双回路供电（煤矿：通风、排水、提升）。
（2）二级负荷：凡因突然中断供电，将造成大量减产，产生大量废品，大量原材料报废，使工业企业内部交通停顿的，均属二级负荷。
采用双回路供电（煤矿：井底车场整流设备、采区变电所、井筒防冻设备）。
（3）三级负荷：其他属三级负荷。
采用单一回路供电。
3.保证电能的良好质量：主要是指应将供电系统中交流电的电压幅值和频率保持在一定允许变动范围内，并使其波形畸变在允许的范围之内。
4.系统或网络结构的基本方式：放射式、干线式、环状式。
5.桥式结构：内桥式、外桥式、全桥式。
请大家参照书本P13图 1-7.内、外桥的特点：外桥导变压器，内桥导线路。
6. 供电系统：（1）深井供电系统特征：高压电能用电缆送到井下，并直接送到采区。
供电模式：地面变电所——井下中央变电所——采区变电所——移动变电站（2）井下供电系统特征：采区用电是直从地面向井下钻眼提供的。
供电模式：哪里用电大，哪里就用高压变电所。
（3）平硐开采供电系统第二章安全用电及保护1.煤矿井下最重要的电气保护：漏电保护、保护接地、过流保护。
2.矿井瓦斯爆炸条件：（1）瓦斯浓度达到5%～16%；（2）温度达到650℃～750℃的点火源。
井下瓦斯、煤尘最下点燃能量：0.28 mJ3.矿用防爆电气设备的类型：（1）矿用增安型电气设备（Exe I）；（2）矿用隔爆型电气设备（Exd I）；（3）防爆油浸型电气设备（Exo I）；（4）本质安全型电气设备（Exib I）；（3）防爆正压型电气设备（Exp I）；（3）防爆特殊型电气设备（Exs I）；Exd I:指具有隔爆外壳的矿用电气设备。
（冶金行业）矿山电工复习矿山电工复习资料一、填空题1、典型的矿山供电系统主要有深井、浅井和平硐三种。
2、矿用隔爆设备的外壳必须具有耐爆性和隔爆性。
3、煤矿电网进行无功补偿，按照补偿装置的装设地点，有高压集中补偿、低压成组补偿和就地分散补偿几种方式，其中就地分散补偿方式补偿区最大。
4、根据触电对人身的危害，大致将触电分为电击和电伤。
5、桥式接线有外桥结线、内桥结线、全桥结线三种方式。
6、引起瓦斯煤尘爆炸要同时具备的俩个必要条件是瓦斯在空气中的含量达到5%~16% 和存在温度达650~750的点火源。
7、煤矿井下三大保护是漏电保护、接地保护和过流保护。
8、煤矿井下短路故障有相相短路（对称短路）和相地短路（非对称短路）俩种。
9、深井供电系统中高压供电系统壹般由矿井地面变电所、井下中央变电所、采区变电所三级组成。
10、电力系统是由生产、传输、分配、消费电能的四个环节组成。
11、要求供电必须采用俩个独立电源供电的负荷属于壹级负荷。
****12、电网过电压按其来源的不同主要分为大气过电压（雷电）、内部过电压俩种。
电网的电磁能量因故发生突变，造成设备、线路对地电压的异常升高，出现危及设备、线路绝缘的电压称为过电压。
过电压按其来源的不同，分为大气过电压（雷电）和内部过电压。
大气过电压是因雷云放电而引起的，故又称外部过电压。
由于电力系统的操作、故障等原因，引起系统电磁能量在转换过程中产生异常电压升高，因其能量来自电网本身，故称为内部过电压。
对于煤矿，危害较大的内部过电压有真空开关操作过电压和弧光接地过电压俩种。
13、井下沼气、煤尘的最小点燃能量为0.28 mJ.14、矿山常用的控制电器有控制器、主令电器、继电器和接触器等。
15、煤矿安全规程规定，井下接地网上任壹点测得的接地电阻不得超过 2 欧。
16、断开带电线路时断路器和隔离开关的动作顺序为先断开断路器后断开隔离开关。
17、常用三相漏电电流来校验设备承受短路的能力，用俩相漏电电流来校验保护的灵敏度。
矿山电工学第一章矿山供电系统与电气设备1、概述一、基本概念：1、矿山供电——矿山所需电能的供应和分配问题。
任务：如何安全可靠的将电能运送到用户手中。
为什么要用电能作为主要力：易转换、运输和分配方便、控制和测量简单、成本低2、电力系统——电能由各种形式的发电厂产生，经过输送、变换和分配，到达分散的电能用户，这些生产——变换——传输——分配——消费的环节,组成的一个有机整体，叫做电力系统。
（为什么建立大型电力系统？有利于一次能源（煤油）的利用、减小电能损耗，降低发电成本、保证了供电质量（电压、频率）、提高了供电的可靠性、有利于今后的发展）3、发电厂：是将一次能源转换为电能的工厂。
4、变、配电所：变电所是<汇集电能、变换电压、分配电能>的中间环节，它由各种电力变压器和配电设备组成。
<不含电力变压器>的变电所称为配电所。
(作用、区别、分类)二、电力系统的额定电压：1、用电设备额定电压：能使用电设备正常运行并获得最佳经济效果的电压。
2、具体规定：见下图1、用电设备（受电设备）与同级电网的额定电压相同；2、发电机（供电设备）高于同级电网的额定电压5%；3、电力变压器（有几种）：⑴一次线圈（有两种情况） a、当变压器一次直接与发电机相连时，如图所示，T1，其额定电压与发电机相同，即高于同级电网额定电压的 5%。
b、当变压器一次与线路相连时，如图所示T2，其额定电压与同级电网的额定电压相同。
⑵二次线路（也有两种情况） a、当二次与输电线路相连时（一般为高压6KV以上），一要考虑变压器内部损耗 5%，同时又要考虑线路上损耗5%，所以其电压要比同级电网的额定电压高10%，如图T1所示。
b、当二次与用电设备相连时（一般为低压），则其电压高出同级电网的额定电压5%，如图T2所示。
例题:P79 30三、电力负荷及对供电的要求： 1、电力负荷： 是指设备或线路正常运行时消耗和损耗的功率之和。
2、电力负荷的分级： ⑴ 一级负荷：当中断供电时，将造成人身伤亡者，或在政治、经济上造成重大损失者，为一级负荷。
⑵ 二级负荷：当中断供电时，将在政治、经济上造成较大损失者，为二级负荷。
⑶ 三级负荷：除一、二级负荷外，均为三级负荷。
3、对电力负荷的供电要求： ⑴ 一级：双电源双回路； ⑵ 二级：双回路或专用线； ⑶ 三级：无要求。
4、电力负荷的计算(补充) 式中： Pca 、Qca 、Sca ——该用电设备组的有功、无功，视在功率计算负荷。
∑PN ——该用电设备组的设备总额定容量KW VN ——额定电压V tanj ——功率因数角的正切值，可查表得（表6-2 ）p263 Ica ——该用电设备组的计算负荷电流A （工作电流） Kd ——需用系数，由表查得（表6-2 ）p2635、例题：某机修车间380V 线路上，有车床电机20台共计50kW ；通风机 2台共计3kW ；电炉1台2kW知：车床Kd=0.2，cos φ=0.5，tan φ=1.73通风机Kd=0.8，cos φ=0.8，tan φ=0.75； 电炉Kd=0.7，cos φ=1，tan φ=0； 解：各组计算负荷：车床组 风机组 电炉组 总计算负荷：Sca 用来选择变压器 Ica 选择开关、电缆对供电系统的基本要求1安全性2可靠性3、优质性 4、经济性97.0K 95.0K q =∑=∑，p var 3.1773.110tan 10502.0k P Q kWP K P ca ca N d ca =⨯=Φ⨯==⨯=⨯=∑var8.175.04.2tan 4.238.0k P Q kW P K P ca ca N d ca =⨯=Φ⨯==⨯=⨯=∑var004.1tan 4.127.0k P Q kW P K P ca ca N d ca =⨯=Φ⨯==⨯=⨯=∑()()A V S I kVA Q P S k Q K Q kW P KP N ca ca ca ca ca ca q ca ca p ca 5.3438.037.2237.225.181.13var 5.1808.13.1797.01.134.14.21095.02222=⨯=⨯==+=+==++⨯=⨯∑==++⨯=⨯∑=∑∑2矿山供电系统一、供电的基本路径: 所谓基本路径是指电能从发电机到电动机(用户)所经过的最少环节和最少设备。
二、供电系统结线方式: 1、供电系统结线：指由各种电气设备及其联结线根据一定的方法所构成的供电线路，其功能是汇集和分配电能。
2、母线 3、供电系统的基本结线方式有：* 放射式三种（单回放射式、单电源双回路放射式、双电源双回路放射式）* 干线式两种（直接连接、贯穿连接）* 环状式(特点和用途：枢纽变电站) 4、各级变电所常用结线方式：有：* 母线式（单母线不分段、单母线分段、双母线） * 桥式（内桥式、外桥式、全桥式）* 线路-变压器组式(特点和用途)三、矿山供电系统图分析：（深井、浅井、平峒三种） 1、深井供电系统：对于矿层埋藏深（200m以上）、生产能力大的矿井，多采用2、浅井供电系统：对于矿层埋藏不深（100-200m），多采用钻孔将电能送至井下3、平峒开采的供电系统：矿层浅（＜100m），往往采用该供电系统，其他方面同浅井供电。
特点：所有的变（配）电所都在地面，无高压下井。
四、矿井各级变电所及配电点位置选择：※1、矿井地面变电所：⑴靠近负荷中心（电压损失少）；⑵进出线方便（四周有开阔地）；⑶避开污染源；⑷适宜的地质条件（顶底极条件、通风条件、滑坡、采空区、交通方便）⑸避开危险区（炸药库、爆破区、多雷区）； (6)应有发展的余地（矿山的发展）。
※2、井下中央变（配）电所⑴靠近负荷中心；⑵供电电缆便于引入；⑶通风要好（防火）⑷顶底板条件要好⑸考虑电机的供电距离（采煤机表 1-6 )P25； (6) 发展余地。
※3、采区变电所：（有两种方式）即：采区变电所→工作面配电点。
随着机械化大量出现，供电容量大大增加，通常采用：采区配电所→移动变电站→工作面配电点供电方式。
⑴位于负荷中心；⑵采区变电所的位置一般不变；⑶设在地质条件好的地点(顶底板、淋水)；⑷通风、运输方便；⑸考虑大容量电机的最大供电距离（采煤机表1-6 ）。
3 高压开关与设备：一、电弧:（增补内容）（一）什么是电弧？介质被击穿导电而形成的亮度强、温度高的弧光，这一弧光称电弧。
（二）电弧的产生与维持：触头分离→温度↑（热游离）→强电场发射→e↑（运动）碰撞游离→发弧→温度→热游离→电弧维持（三）电弧的熄灭条件：电弧熄灭的条件是：去游离率＞游离率（四）电弧的危害： 1、伤人； 2、损坏设备； 3、延长故障时间。
（五）灭弧方法：(目前常用) 1、速拉灭弧法： 2、冷却灭弧法：3、吹弧灭弧法： 4、长弧切短灭弧法： 5、粗弧分细灭弧法： 6、狭沟灭弧法： 7、真空灭弧法：8、惰性气体灭弧法等。
二、高压熔断器: 是一种当电流超过规定值时（故障电流），使其熔体发热熔化,从而断开电路的保护电器，并对电路及电路中的设备进行保护，该元件称为熔断器。
按其结构和动作原理分：限流式和跌落式两种。
（一）限流式熔断器（户内）： 1、结构：主要由熔体（丝）、磁管、石英砂和附件组成。
RN1的熔体上焊有小锡球，RN3的熔体采用的是变截面熔片。
2、工作原理：该熔断器同时采用几种灭弧方式（粗分细、长切短、狭沟），故是一种灭弧能力很强的熔断器，能在短路电流未达冲击值（即短路后不到半个周期0.01秒）即能完全熄灭电弧，使线路和设备不受冲击电流的影响，因此，称为“限流”式熔断器。
（二）RW4系列跌落式熔断器三、高压隔离开关：高压隔离开关主要用来隔离高压电源，有明显可见的断电间隙，以保证其它电器设备的安全检修。
它没有专门的灭弧装置，所以不能带负荷操作,更不能故障时跳闸。
按安装地点分为户内或户外式两种。
四、高压负荷开关：高压负荷开关就是在隔离开关上加装一个简单的灭弧装置。
用在高压电路中通断负荷电流，也能在过负荷时，自动跳闸，但不能开断短路电流，这时只能借助高压熔断器来断开短路电流。
五、高压断路器1、用途：用在高压电路中通断负荷电流，并在严重过负荷和短路时自动跳闸，故能切断过负荷电流和短路电流。
2、分类：按采用的灭弧介质分：多油、少油、六氟化硫、真空。
目前使用最广的是真空断路器。
⑴多油：这是一种用油兼作灭弧、绝缘介质的断路器。
特点是箱内充油较多。
⑵少油：少油断路器充油较少，油只作熄弧介质用，载流部分的绝缘是靠空气和瓷瓶实现的，是柜架、传动部分、油箱三个主要部分组成，油箱内装有灭弧装置。
⑶真空：是采用高真空作灭弧介质的一种新型的开断交流电路的断电器，其核心部件是真空灭弧室。
特点：动作快、灭弧时间短，适于频繁操作，但造价高，能引起过电压。
⑷ SF6：是利用六氟化硫气体作灭弧介质的一种断路器。
六氟化硫是一种化学性能非常稳定的惰性气体，具有良好的绝缘、灭弧性能。
六、高压开关柜： 1、定义：是将高压开关及二次设备，按一定的接线方案组合起来，并封装到某种金属柜体内的一种高压成套配电装置 2、组成：母线、高压开关（断路器、隔离开关）、互感器、计量仪表、保护装置、信号系统、操作机构等组成。
3、分类：按柜体不同可分为：普通型、一般矿用型、隔爆型三种。
对于任何一种高压开关柜应具有“五防”功能：* 防止误分、合断路器；* 防止带负荷分、合隔离开关* 防止带电挂接地线 * 防止带地接线合隔离开关* 防止人员误入带电间隔。
4 低压配电开关1.几种隔爆型自动馈电开关： DW80系列、BKD1-400Z/660Z（F）型、BLZ□-630E（D）系列；2.几种小型隔爆型手动开关： QSS81系列、CH-15（16）型；一、简单介绍几种低压馈电开关：（一）DW80系列 1、用途：井下，总开关、分支总开关； 2、型号：D-断、 W-万、 8-防爆、 0-设计序号、 200-额定电压、F-分励器； 3、结构：隔爆外壳、三极自动空气断路器，这种开关在结构上的几个特点：⑴机械闭锁：外盖和手柄上有圆孔，通过闭锁螺丝来实现；⑵主触点的分层：份上、下两层，为保护主触头；⑶灭弧是采用灭弧栅。
（目前以真空化）（二）BKD1-400Z/660Z（F）型矿用隔爆真空馈电开关 1、用途：井下，总开关、分支开关。
2、型号： BKD--隔爆矿用低压开关， Z--真空， 400A—额定电流， 660V —额定电压， Z--总开关， F--分支开关，1—设计序号。
3、结构：如图 所示P42 ，隔爆外壳、真空低压开关QF 4、保护：三段保护（速断保护、定时速断保护、过负荷速断保护）、（过载、过流、短路）均有反时限特性、漏电保护、漏电闭锁、失压保护、 5、灭弧：真空灭弧法。
