管道石笼网工程施工方案

桂林市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景观工程

边坡格宾网石笼护坡专项施工方案

批准：赵利军

核定：刘 磊

审查：贾 旭

校核：胡 旦

编写：黄谊平

湖南省建筑工程集团总公司桂林市临桂新区

防洪排涝及湖塘水系工程总承包项目经理部

二O一四八月

目 录

一、 ................................................................................................. 工程概况 3

二、施工工期............................................................................................... 3

三、 施工部署 ........................................................................................... 3

3.1、施工准备 ........................................................................................ 3

3.2、技术准备 ........................................................................................ 4

3.3、资源准备 ........................................................................................ 4

四、 施工流程及施工方法 ........................................................................... 4

观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段）

格宾网石笼施工方案

1

一、工程概况

本工程是观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段），全长0.45公里，设计本段沿河左右岸设置格宾网石笼驳岸和石笼护坡，本段石笼挡土墙砼垫层底位于现有河底水位以下。

二、主要工序施工方法

根据设计方案，结合现场河水的实际情况，基础及部分挡土墙石笼施工均在常水位下进行，根本保证不了施工质量和安全，必须采用编织袋装砂垒围堰，围堰的作用是将河床河水截留到河床的一侧，另一侧进行河底砼垫层河挡土墙石笼施工，并配备足够的抽水机抽水以降低施工区域的水位，才能保证施工的顺利进行。围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺筑粘质土→再铺一层编织袋→两编织袋之间缝隙填粘土，具体围堰做法见附图。

三、格宾网石笼施工

格宾网石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾网的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。

1.施工准备

（1）一般规定

a.施工前应对设计文件进行深入研究，根据本施工方案搞好技术交底。

b.根据水文气象资料和现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成低水位部分的施 观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段）

格宾网石笼施工方案

2

工任务。

c.做好各项技术准备工作，并做好“路通场地平整”工作。

（2）施工质量

a.根据设计图纸，对有个数据、资料及几何尺寸进行复查。

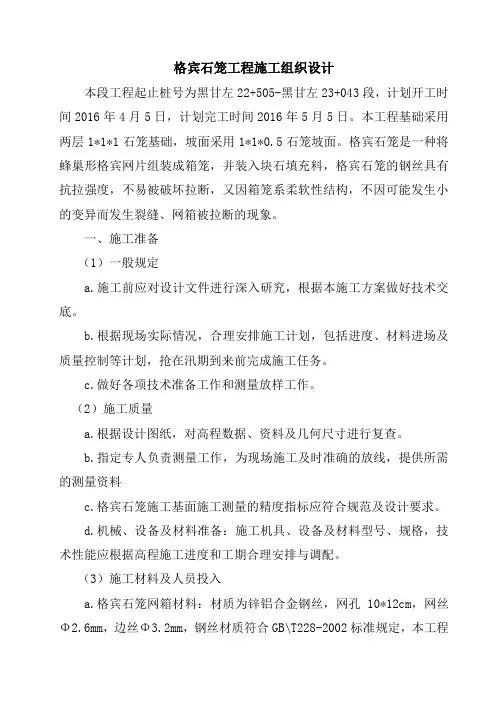

格宾石笼工程施工组织设计

本段工程起止桩号为黑甘左22+505-黑甘左23+043段，计划开工时间2016年4月5日，计划完工时间2016年5月5日。本工程基础采用两层1*1*1石笼基础，坡面采用1*1*0.5石笼坡面。格宾石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾石笼的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。

一、施工准备

（1）一般规定

a.施工前应对设计文件进行深入研究，根据本施工方案做好技术交底。

b.根据现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成施工任务。

c.做好各项技术准备工作和测量放样工作。

（2）施工质量

a.根据设计图纸，对高程数据、资料及几何尺寸进行复查。

b.指定专人负责测量工作，为现场施工及时准确的放线，提供所需的测量资料

c.格宾石笼施工基面施工测量的精度指标应符合规范及设计要求。

d.机械、设备及材料准备：施工机具、设备及材料型号、规格，技术性能应根据高程施工进度和工期合理安排与调配。

（3）施工材料及人员投入

a.格宾石笼网箱材料：材质为锌铝合金钢丝，网孔10*12cm，网丝Φ2.6mm，边丝Φ3.2mm，钢丝材质符合GB\T228-2002标准规定，本工程设计使用寿命大于50年.

b.格宾石笼网必须由厂家加工成半成品箱笼，确保稳固性和抗拉性。

c.格宾石笼网片必须均匀，不得扭曲变形，网孔径偏差应小于设计孔径的5%。

d.格宾石笼网必须有质量合格证书以及出厂合格证。

e.本工程所需格宾石笼网材料已全部备齐。

（4）填充料

填充料必须是坚固密实耐风化好的卵石，网箱内填充石料粒径在10cm~15cm之间占80%，粒径在3cm~7cm之间占20%.本工程石料已拉至现场。经自检符合设计要求。

(5)劳动力投入计划

本工程计划投入“50”装载机一辆，“265”挖机一辆,普工10人，专职安全人员1人，管理人员2人，测量人员1人。

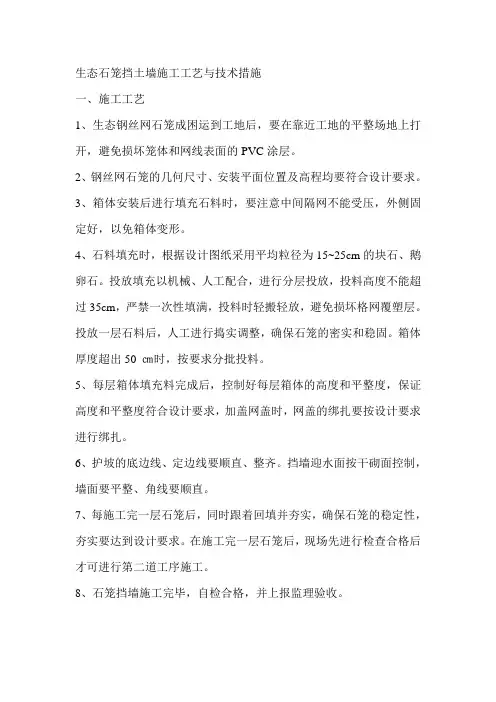

生态石笼挡土墙施工工艺与技术措施

一、施工工艺

1、生态钢丝网石笼成困运到工地后，要在靠近工地的平整场地上打开，避免损坏笼体和网线表面的PVC涂层。

2、钢丝网石笼的几何尺寸、安装平面位置及高程均要符合设计要求。

3、箱体安装后进行填充石料时，要注意中间隔网不能受压，外侧固定好，以免箱体变形。

4、石料填充时，根据设计图纸采用平均粒径为15~25cm的块石、鹅卵石。投放填充以机械、人工配合，进行分层投放，投料高度不能超过35cm，严禁一次性填满，投料时轻搬轻放，避免损坏格网覆塑层。投放一层石料后，人工进行捣实调整，确保石笼的密实和稳固。箱体厚度超出50 ㎝时，按要求分批投料。

5、每层箱体填充料完成后，控制好每层箱体的高度和平整度，保证高度和平整度符合设计要求，加盖网盖时，网盖的绑扎要按设计要求进行绑扎。

6、护坡的底边线、定边线要顺直、整齐。挡墙迎水面按干砌面控制，墙面要平整、角线要顺直。

7、每施工完一层石笼后，同时跟着回填并夯实，确保石笼的稳定性，夯实要达到设计要求。在施工完一层石笼后，现场先进行检查合格后才可进行第二道工序施工。

8、石笼挡墙施工完毕，自检合格，并上报监理验收。

二、技术措施

测量定位——网箱组装——箱体安装——填充石料投放——表面调平处理。

施工单位应建立健全完整的质量保证体系，建设、监理单位应建立相应的质量检查体系，分别承担工程质量的自检和抽检任务，实行全面质量管理。

工程质量检测人员所需资质条件以及工程质量检验的职责范围、工作程序、事故处理、数据处理等要求，均应符合规定。

应保证检测成果、材料检验资料的真实性，严禁伪造或任意舍弃成果和资料；质量检测记录应妥善保存，严禁涂改或自行销毁。

工程质量应包括内在质量和外观质量。必须在每一道工序进行自检、抽查合格后，方可继续下道工序。质量检测部位应有代表性,且应在上面均匀分布，不得随意挑选。 隐蔽工程应会同监理一起检验，或拍照留底。
