石笼网施工方案

桂林市临桂新区防洪排涝及湖塘水系工程—蔡塘河上游段Ⅰ区景观工程

边坡格宾网石笼护坡专项施工方案

批准：赵利军

核定：刘 磊

审查：贾 旭

校核：胡 旦

编写：黄谊平

湖南省建筑工程集团总公司桂林市临桂新区

防洪排涝及湖塘水系工程总承包项目经理部

二O一四八月

目 录

一、 ................................................................................................. 工程概况 3

二、施工工期............................................................................................... 3

三、 施工部署 ........................................................................................... 3

3.1、施工准备 ........................................................................................ 3

3.2、技术准备 ........................................................................................ 4

3.3、资源准备 ........................................................................................ 4

四、 施工流程及施工方法 ........................................................................... 4

观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段）

格宾网石笼施工方案

1

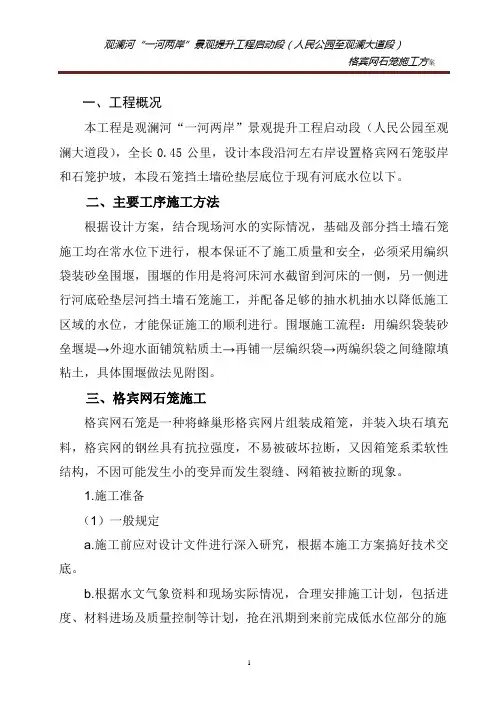

一、工程概况

本工程是观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段），全长0.45公里，设计本段沿河左右岸设置格宾网石笼驳岸和石笼护坡，本段石笼挡土墙砼垫层底位于现有河底水位以下。

二、主要工序施工方法

根据设计方案，结合现场河水的实际情况，基础及部分挡土墙石笼施工均在常水位下进行，根本保证不了施工质量和安全，必须采用编织袋装砂垒围堰，围堰的作用是将河床河水截留到河床的一侧，另一侧进行河底砼垫层河挡土墙石笼施工，并配备足够的抽水机抽水以降低施工区域的水位，才能保证施工的顺利进行。围堰施工流程：用编织袋装砂垒堰堤→外迎水面铺筑粘质土→再铺一层编织袋→两编织袋之间缝隙填粘土，具体围堰做法见附图。

三、格宾网石笼施工

格宾网石笼是一种将蜂巢形格宾网片组装成箱笼，并装入块石填充料，格宾网的钢丝具有抗拉强度，不易被破坏拉断，又因箱笼系柔软性结构，不因可能发生小的变异而发生裂缝、网箱被拉断的现象。

1.施工准备

（1）一般规定

a.施工前应对设计文件进行深入研究，根据本施工方案搞好技术交底。

b.根据水文气象资料和现场实际情况，合理安排施工计划，包括进度、材料进场及质量控制等计划，抢在汛期到来前完成低水位部分的施 观澜河“一河两岸”景观提升工程启动段（人民公园至观澜大道段）

格宾网石笼施工方案

2

工任务。

c.做好各项技术准备工作，并做好“路通场地平整”工作。

（2）施工质量

a.根据设计图纸，对有个数据、资料及几何尺寸进行复查。

石笼施工方案

1编制说明及编制依据

编制说明

为规范石笼施工程序和施工技术、确保工程施工质量、不留隐患，达到设计规定的标准、收到预期的工程与生态环境有机结合的效果，特编制本项目石笼施工专项施工方案，作为石笼工程施工的原则性指导文件。

编制依据

1.2.1 《格宾网施工技术规程》

1.2.2 《砌体工程施工质量验收规范》--GB50203-2002

《水工建筑物砌石工程施工技术规范》

《水利水电工程施工质量检验评定规程》（SL176-2007）

现场环境和条件。

2工程概况

本工程石笼施工位置在左幅7-17、29-44、58、59、67、68、72-76、93-99号桥墩，右幅4-11、16-18、28-31、42-46、57、58、68-73、94-98号桥墩处，目的是为了防止系梁冲刷露出地面，石笼规格为2m*2m*1m,石笼填充物为干砌石。主要工程量：石方11400m3, 2m*2m*1m规格石笼2850个。 3、 施工部署

质量标准

严格按照《砌体工程施工质量验收规范》--GB50203-2002及《格宾网施工技术规程》进行验收。

材料计划

表1：格宾箱笼及材料计划表

劳动力计划

表2：劳动力计划表

材料来源施工现场布置

工程所需石笼网及块石都用外购方式解决，前期基础开挖用反铲挖掘机开挖，材料进场使用便道，施工过程中所需水电及吊装等工作现场进行配序号 材料名称 型号规格 单位 数量

1 格宾箱笼 2m*2m*1m 个 2850

2 块石 -- M3 11400

说明：以上计划考虑整个工程用量，材料用量具体根据工程进度情况调整。另外由于地基情况可能有变化，材料用量可能会有变化。

序号 工种 数量(人) 工作内容

1 砌石工 10 块石砌筑

2 普工 20 配合砌石工作业 备。

4．石笼施工

4．1材料要求

4.1.1 石笼网箱材料

（1） 石笼网箱的材料为异形截面的热镀锌低碳钢丝，外涂树脂保护膜。钢丝材质必须符合GB\T700-1988标准规定，热镀锌必须符合GB\T15393-1994中的条和条规定。

河道石笼网施工方案

1. 引言

河道石笼网是一种常用的河道护岸结构，通过石笼的构筑，可以有效地防止河道冲刷和岸坡塌方等问题。本文档将介绍河道石笼网的施工方案，包括准备工作、材料准备、施工流程和质量要求等内容。

2. 准备工作

在进行河道石笼网施工之前，需要进行以下准备工作： - 根据工程设计要求，确定施工的位置和规模，绘制施工平面图和剖面图。 - 开展现场勘测，了解河道地质情况、水流情况和施工环境等。 - 制定详细的施工方案，包括材料种类和数量、施工流程和工期等。

3. 材料准备

进行河道石笼网施工所需的材料包括石笼网、填充石材和连接件等。具体准备如下： - 石笼网：根据设计要求选择合适规格的石笼网，一般采用镀锌石笼网材料，网孔大小一般为80mm×100mm。 - 填充石材：选择质量好的坚硬石材作为填充材料，保证石笼网的稳定性和抗冲刷性能。 - 连接件：使用合适的连接件将石笼网连接在一起，一般采用镀锌钢丝或环形连接件。

4. 施工流程

4.1 施工准备

• 根据现场情况，搭建施工基础设施，包括施工工棚、运输通道等。

• 划定施工区域，确保安全施工，保护水源和生态环境。

4.2 石笼网铺设

• 根据设计要求，将铺设位置标示在地面上。

• 铺设首层石笼网，先将连接件固定在地面上，再将石笼网展开并连接在一起。

• 确保石笼网的平整度和牢固度，采用固定设备以保持网络的形状。

• 根据设计要求，将填充石材填充在石笼网中，确保填充石材的均匀性。 4.3 连接件固定

• 确保连接件的牢固性和稳定性，避免石笼网的移位或松动。

• 注重连接件和石笼网之间的协调，保持连接件和石笼网的垂直度和水平度。

4.4 石笼网封顶

• 根据设计要求，将最后一层石笼网铺设在填充层上。

• 确保石笼网的平整度和牢固度，采用固定设备以保持网络的形状。

4.5 清理整理

• 清理施工现场，清除杂物和垃圾，确保施工现场的整洁和安全。

• 对施工过程中出现的问题进行整理和总结，为以后的施工提供经验和教训。
