. 建筑构造——楼梯设计专题

一、一般知识了解

1、封闭式楼梯间

L2L1L3B1B2B1LB

L=L2+L1+L3

L1=(n/2-1)b

L2=B1+b/2

L3≥L2

2、开敞式楼梯间

BB2B1LL1L2B1L3

L=L2+L1+L3

L1=(n/2-1)b

L2=B1+b/2

L3>0

3、参数说明

ｎ — 两个梯段的踏步数总和

ｂ — 踏面宽

Ｂ — 楼梯间净宽（开间宽减掉楼梯间轴线以内墙厚）

Ｂ１— 楼梯段净宽

Ｂ２— 楼梯井宽

Ｌ — 楼梯间净进深

（封闭式楼梯间的净进深为进深尺寸减掉围在楼梯间开间方向两道轴线以内的墙厚；

开敞式楼梯间的净进深围进深尺寸减掉楼梯间开间方向靠外侧轴线楼梯间以内部分

的墙厚，再加上靠内侧轴线楼梯间以外部分的墙厚。）

Ｌ１— 楼梯段水平投影长度

Ｌ２— 中间休息平台宽

Ｌ３— 楼梯间平台宽

.

. 二、楼梯设计步骤

１、确定是开敞式楼梯间还是封闭式楼梯间

２、估算踏步数n（或由H/h求出n）

３、根据建筑物性质合理确定踏步高h，踏步宽b（可参考b+h=450，或b+2h=600~620）

４、确定楼梯段净长度L1，L1=（n/2-1）b

５、确定楼梯井宽度B2，求出B1=（B-B2）/2

６、确定楼梯间休息平台宽度L2，L2=B1+b/2

７、校验：楼梯间净进深L=L2+L1+L3

封闭式楼梯间：若L-L2-L1≥L2，则通过! 若L-L2-L1

（此处校验使用了L2作为参考值，而没有使用L3，原因详见例二“校核”步骤）

开敞式楼梯间：若L-L2-L1≥0， 则通过! 若L-L2-L1<0，则重新调整。

８、若一层楼梯休息平台下有人通行要求，则应计算一层休息平台板下净高，并加上

室内外高差，使总高度大于2000mm。

三、例题

１、某建筑物楼梯间开间3300mm，进深5100mm，层高3300mm，开敞式楼梯间，内墙240mm，轴线居中，外墙360mm，轴线外偏240mm，内偏120mm,室内外高差450mm，楼梯间首层休息平台下不通行。

解：

１ 初步确定b=300mm， h=150mm

２ 确定踏步数 n=hH=1503300=22

由于每跑超过18个踏步的允许值，故采用双跑楼梯，每跑11步

３ 确定梯段水平投影长度， L1=（2n-1）b=（222-1）x300=3000mm

４ 取楼梯井宽B2=160mm，可确定B1

B1=22BB=216021203300=1450mm

５ 确定休息板宽度L2， L2=B1+2b=1450+2300=1600mm

６ 校核：

净进深=5100-120+120=5100mm

L-L1-L2=5100-3000-1600=500mm>0 合格

７ 绘制平面、剖面草图。（见附图１）

.

.

２、某建筑物楼梯间开间2700mm，进深5100mm，层高2700mm，封闭式楼梯间，内墙240mm，轴线居中，外墙360mm，轴线外偏240mm，内偏120mm,室内外高差600mm，楼梯间首层休息平台下有人员通行要求，门高1960mm。

解：

１ 试确定n=16

２ 确定踏步高 h=nH=162700=168.75mm

由b+h=450或b+2h=600~620，求出b=281.25mm，取整，b=280mm

采用双跑楼梯，每跑8步。

３ 确定梯段水平投影长度， L1=（2n-1）b=（216-1）x280=1960mm

４ 取楼梯井宽B2=160mm，可确定B1

B1=22BB=216021202700=1150mm

５ 确定休息板宽度L2， L2=B1+2b=1150+2280=1290mm

６ 校核：

净进深=5100-120-120=4860mm

L-L2-L1-L2=4860-1290-1960-1290=320mm>0 合格!

(注：L3应大于等于L2，此处取L3=L2的极限值)

首层休息平台下要求有人通行，故还要校核平台下的高度：

H=8x168.75=1350mm，加上室内外高差600mm，首层平台下的高度为1350+600=1950mm，

很明显不够开门的要求。这说明，该楼梯尽管能放在给定的楼梯间空间内，但不符合题目中

首层休息平台下开门并予人通行的要求，需要调整。

７ 调整：

① 保持n、h不变，调整b值为260mm

② 将第一跑梯段加一个踏步，第二跑梯段减少一个踏步。即，第一跑9步，第二跑7步。

以上各层所有梯段仍然维持每梯段８个踏步不变。

此时，楼梯段的水平投影长度应按照跑数最多的一跑楼梯段进行计算，即:

应按第一跑楼梯段的9个踏步长度进行计算。L1=((2n-1)+1)b=((216-1)+1)x260=2080mm

８ 校核：

L-L2-L1 =4860-1290-2080=1490 > L2=1290mm 合格!

首层休息平台下的高度为9x168.75+600=2118.75mm>2000mm，能够满足平台下开门的要求。

合格！

９ 绘制平面、剖面草图。（见附图２） .

.

附图１

上下上下

附图２ .

.

上上下上下下 .

.

【例2-5-1】

如图2-5-13所示，某内廊式综合楼的层高为3.60m,楼梯间的开间为3.30m，进深为6m，室内外地面高差为450mm，墙厚为240mm，轴线居中，试设计该楼梯。

图2-5-13

【解】：

（1)选择楼梯形式。

对于开间为 3.30m，进深为6m的楼梯间，适合选用双跑平行楼梯。

(2）确定踏步尺寸和踏步数量。

作为公共建筑的楼梯，初步选取踏步宽度b=300mm，由经验公式2h＋b=600mm求得踏步高度h=150mm，初步取h=150mm。各层踏步数量N＝层高H/h=3600/150＝24（级）

(3）确定梯段宽度。取梯井宽为160mm，楼梯间净宽为3300－2×120＝3060mm，则梯段宽度为：

B＝（3060－160）/2＝1450mm

(4）确定各梯段的踏步数量。各层两梯段采用等跑，则各层两个梯段踏步数量为：

n1=n2 = N/2=24/2=12（级）

(5)确定梯段长度和梯段高度。

梯段长度L1＝L2＝（n－1) b＝(12－1)×3000＝3300mm

梯段高度H1＝H2＝n×h＝12×150＝1800mm

(6)确定平台深度。中间平台深度B1不小于1450mm（梯段宽度），取1600mm,楼梯平台深度B2暂取600mm。

(7）校核： .

. L1+B1+B2+120＝3300+1600+600+120＝5620mm＜6000mm（进深）

将楼层平台深度B2加大至600+（6000-5620）＝980mm 。

由于层高较大，楼梯底层中间平台下的空间可有效利用，作为贮藏空间。为增加净高，可降低平台下的地面标高至-0.300。根据以上设计结果，绘制楼梯各层平面图和楼梯剖面图，见图2-5-14（此图按三层综合楼绘制。设计时，按实际层数绘图）。

图

2-5-14 楼梯平面图和剖面图

（a）1-1剖面图 （b）平面图

合集下载

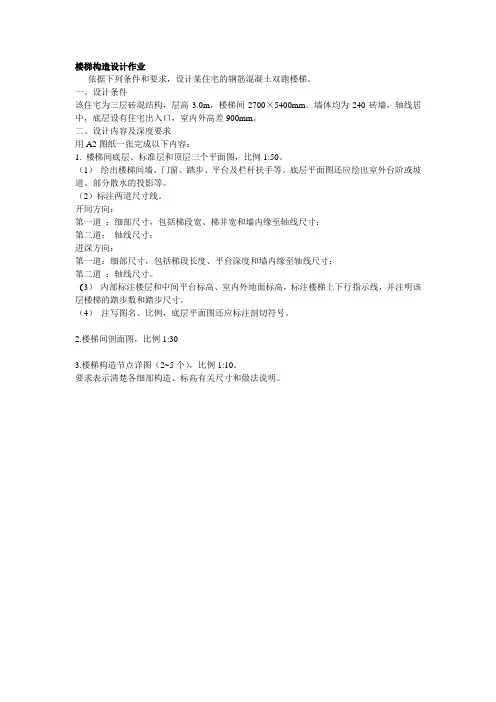

楼梯构造设计作业
