10KV中置柜开关智能远程操作车的开发

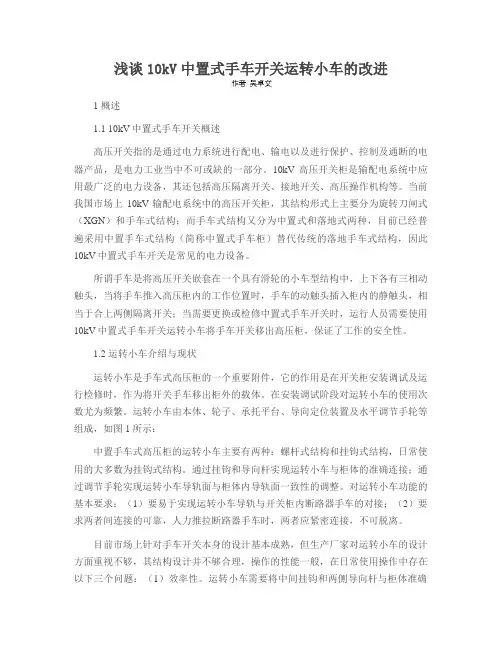

浅谈10kV中置式手车开关运转小车的改进1 概述1.1 10kV中置式手车开关概述高压开关指的是通过电力系统进行配电、输电以及进行保护、控制及通断的电器产品，是电力工业当中不可或缺的一部分。

10kV高压开关柜是输配电系统中应用最广泛的电力设备，其还包括高压隔离开关、接地开关、高压操作机构等。

当前我国市场上10kV输配电系统中的高压开关柜，其结构形式上主要分为旋转刀闸式（XGN）和手车式结构；而手车式结构又分为中置式和落地式两种，目前已经普遍采用中置手车式结构（简称中置式手车柜）替代传统的落地手车式结构，因此10kV中置式手车开关是常见的电力设备。

所谓手车是将高压开关嵌套在一个具有滑轮的小车型结构中，上下各有三相动触头，当将手车推入高压柜内的工作位置时，手车的动触头插入柜内的静触头，相当于合上两侧隔离开关；当需要更换或检修中置式手车开关时，运行人员需要使用10kV中置式手车开关运转小车将手车开关移出高压柜，保证了工作的安全性。

1.2 运转小车介绍与现状运转小车是手车式高压柜的一个重要附件，它的作用是在开关柜安装调试及运行检修时，作为将开关手车移出柜外的载体。

在安装调试阶段对运转小车的使用次数尤为频繁。

运转小车由本体、轮子、承托平台、导向定位装置及水平调节手轮等组成，如图1所示：中置手车式高压柜的运转小车主要有两种：螺杆式结构和挂钩式结构，日常使用的大多数为挂钩式结构。

通过挂钩和导向杆实现运转小车与柜体的准确连接；通过调节手轮实现运转小车导轨面与柜体内导轨面一致性的调整。

对运转小车功能的基本要求：（1）要易于实现运转小车导轨与开关柜内断路器手车的对接；（2）要求两者间连接的可靠，人力推拉断路器手车时，两者应紧密连接，不可脱离。

目前市场上针对手车开关本身的设计基本成熟，但生产厂家对运转小车的设计方面重视不够，其结构设计并不够合理，操作的性能一般，在日常使用操作中存在以下三个问题：（1）效率性。

运转小车需要将中间挂钩和两侧导向杆与柜体准确连接才能顺利将手车开关推进柜内，位置哪怕差一点点也是无法顺利执行。

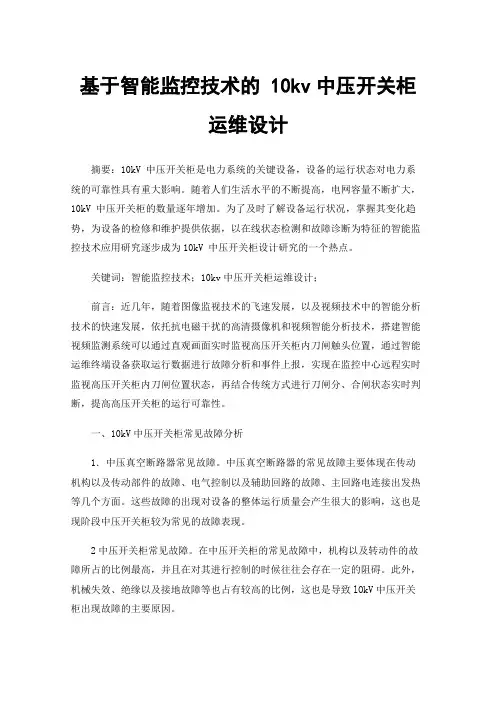

基于智能监控技术的 10kv中压开关柜运维设计摘要：10kV 中压开关柜是电力系统的关键设备，设备的运行状态对电力系统的可靠性具有重大影响。

随着人们生活水平的不断提高，电网容量不断扩大，10kV 中压开关柜的数量逐年增加。

为了及时了解设备运行状况，掌握其变化趋势，为设备的检修和维护提供依据，以在线状态检测和故障诊断为特征的智能监控技术应用研究逐步成为10kV 中压开关柜设计研究的一个热点。

关键词：智能监控技术；10kv中压开关柜运维设计；前言：近几年，随着图像监视技术的飞速发展，以及视频技术中的智能分析技术的快速发展，依托抗电磁干扰的高清摄像机和视频智能分析技术，搭建智能视频监测系统可以通过直观画面实时监视高压开关柜内刀闸触头位置，通过智能运维终端设备获取运行数据进行故障分析和事件上报，实现在监控中心远程实时监视高压开关柜内刀闸位置状态，再结合传统方式进行刀闸分、合闸状态实时判断，提高高压开关柜的运行可靠性。

一、10kV中压开关柜常见故障分析1．中压真空断路器常见故障。

中压真空断路器的常见故障主要体现在传动机构以及传动部件的故障、电气控制以及辅助回路的故障、主回路电连接出发热等几个方面。

这些故障的出现对设备的整体运行质量会产生很大的影响，这也是现阶段中压开关柜较为常见的故障表现。

2中压开关柜常见故障。

在中压开关柜的常见故障中，机构以及转动件的故障所占的比例最高，并且在对其进行控制的时候往往会存在一定的阻碍。

此外，机械失效、绝缘以及接地故障等也占有较高的比例，这也是导致lOkV中压开关柜出现故障的主要原因。

二、基于智能监控技术的10kv中压开关柜运维设计1.一种10kV配电智能开关近端蓝牙运维终端。

配电智能开关也需要定期进行维护，目前维护多是由工作人员携带运维设备，现场经串口连接配电终端进行维护，终端多安装在杆塔上需要运维人员爬杆进行处理，操作危险性大。

利用原有调度开关设备的调试接口，在接口上加装蓝牙设备，利用近端设备读取蓝牙数据，分析SOE判断开关故障,这样运维人员在杆下即可操作，安全性高，减少运维人员的操作风险。

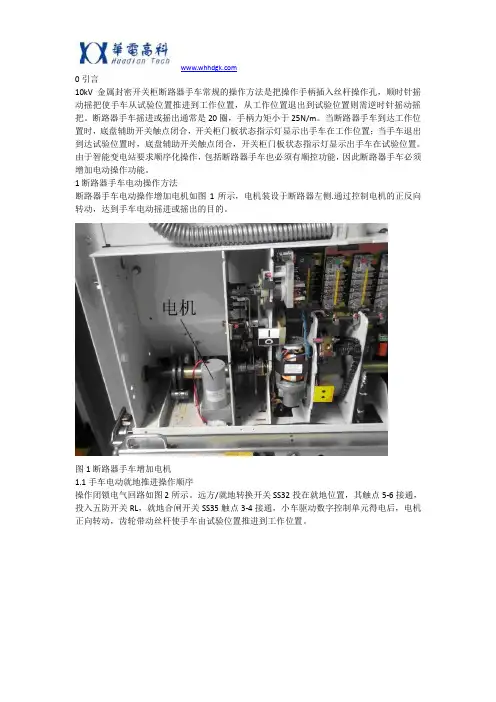

0引言10kV金属封密开关柜断路器手车常规的操作方法是把操作手柄插入丝杆操作孔，顺时针摇动摇把使手车从试验位置推进到工作位置，从工作位置退出到试验位置则需逆时针摇动摇把。

断路器手车摇进或摇出通常是20圈，手柄力矩小于25N/m。

当断路器手车到达工作位置时，底盘辅助开关触点闭合，开关柜门板状态指示灯显示出手车在工作位置；当手车退出到达试验位置时，底盘辅助开关触点闭合，开关柜门板状态指示灯显示出手车在试验位置。

由于智能变电站要求顺序化操作，包括断路器手车也必须有顺控功能，因此断路器手车必须增加电动操作功能。

1断路器手车电动操作方法断路器手车电动操作增加电机如图1所示，电机装设于断路器左侧.通过控制电机的正反向转动，达到手车电动摇进或摇出的目的。

图1断路器手车增加电机1.1手车电动就地推进操作顺序操作闭锁电气回路如图2所示。

远方/就地转换开关SS32投在就地位置，其触点5-6接通，投入五防开关RL，就地合闸开关SS35触点3-4接通，小车驱动数字控制单元得电后，电机正向转动，齿轮带动丝杆使手车由试验位置推进到工作位置。

KB2—接地开关位置继电器常开触点；BE1—接地开关手动/电动开关常闭触点；BB2—断路器辅助开关常闭触点；BOB1—断路器门闭锁触点图2断路器手车电动操作闭锁回路1.2手车电动就地退出操作远方/就地转换开关SS32投在就地位置,其触点5-6接通，投入五防开关RL，就地分闸开关SS35触点1-2接通，小车驱动数字控制单元得电后，电机反向转动，齿轮带动丝杆使手车由工作位置退出到试验位置。

1.3手车电动远方推进操作远方/就地转换开关投在远方位置,其触点7-8接通，投入遥控压板XLB，电源通过保护装置A51的BO603-604模块，使手车驱动数字控制单元得电后，电机正向转动，齿轮带动丝杆使手车由试验位置推进到工作位置。

1.4手车电动远方退出操作远方/就地转换开关SS32投在远方位置,其触点7-8接通，投入遥控压板XLB，电源通过保护装置A51的BO601-602模块，使手车驱动数字控制单元得电后，电机反向转动，齿轮带动丝杆使手车由工作位置退出到试验位置。

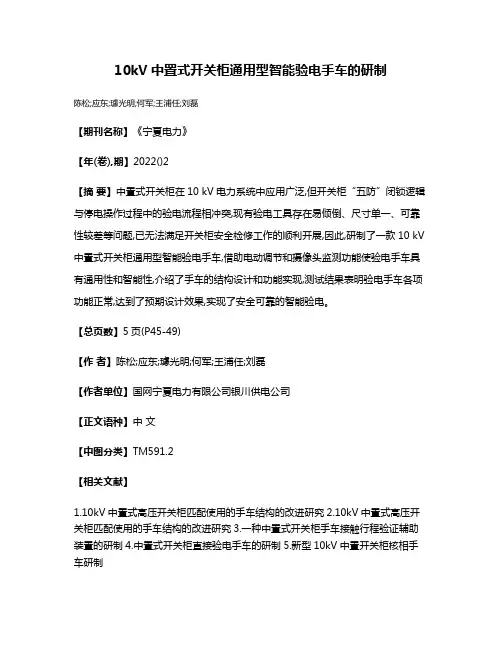

10kV中置式开关柜通用型智能验电手车的研制
陈松;应东;璩光明;何军;王浦任;刘磊
【期刊名称】《宁夏电力》
【年(卷),期】2022()2
【摘要】中置式开关柜在10 kV电力系统中应用广泛,但开关柜“五防”闭锁逻辑与停电操作过程中的验电流程相冲突,现有验电工具存在易倾倒、尺寸单一、可靠性较差等问题,已无法满足开关柜安全检修工作的顺利开展,因此,研制了一款10 kV 中置式开关柜通用型智能验电手车,借助电动调节和摄像头监测功能使验电手车具有通用性和智能性,介绍了手车的结构设计和功能实现,测试结果表明验电手车各项功能正常,达到了预期设计效果,实现了安全可靠的智能验电。

【总页数】5页(P45-49)
【作者】陈松;应东;璩光明;何军;王浦任;刘磊
【作者单位】国网宁夏电力有限公司银川供电公司
【正文语种】中文
【中图分类】TM591.2
【相关文献】
1.10kV中置式高压开关柜匹配使用的手车结构的改进研究
2.10kV中置式高压开关柜匹配使用的手车结构的改进研究
3.一种中置式开关柜手车接触行程验证辅助装置的研制
4.中置式开关柜直接验电手车的研制
5.新型10kV中置开关柜核相手车研制
因版权原因，仅展示原文概要，查看原文内容请购买。

- 23 -高 新 技 术通过添加开关柜设备，对电力系统的各种参数进行实时采集和监测[1]，不仅能够提高工作效率，还能够对系统的运行状态进行分析，在系统运行异常的情况下能够及时处理，在一定程度上避免事故发生。

智能操控系统可以将电力系统的运行数据进行集中管理，有助于提高运行效率。

通过动态指示反映设备状态，为操作人员提供保障。

同时，使用智能操控系统可以减少资源投入，在一定程度能够降低运营成本，使系统的可靠性得到提升。

由于传统的智能开关柜的制造成本高，需要集成更多的电子设备和传感器，增加了操控过程中安装调试难度[2]。

智能开关柜的电子元件较多，出现故障的概率不断增加，电源的质量和稳定性问题得不到控制。

同时，在与外部网络进行连接过程中，存在攻击和信息泄露的风险，因此这些缺陷会导致结果难以符合预期[3]。

基于上述背景，本次研究以控制器件温升作为判断条件，优化10kV 高压开关柜智能操控，设计基于单片机的10kV 高压开关柜智能操控系统，并结合实际情况进行试验分析，验证方法性能。

1 智能操控系统硬件设计本次设计的基于单片机控制的高压开关柜智能操控系统以TE 215G 为核心，具体如下。

1.1 单片机设计TE 215G 单片机的标准功能完全符合设计要求，具有3k 字节的Flash 闪存，可存储数据，128字节内存RAM 。

通信接口为全双工结构，系统内部具有振荡器，I/O 口负责数据和控制信号传输。

当单片机的吸流较小时，I/O 口要上拉电阻[4]。

具体的硬件系统设计图如图1所示。

本次选取的单片机具有2个数据指针，2个计数器T 0、T 1。

T 0作为时钟信号控制智能芯片的CP 口，T 1与通信芯片的RT/CP 连接，能够在信号检测过程中进行计数。

INT 0为中断单片机，通过键盘来中断信号输入。

在主控系统中，不同端口的连接功能均不相同。

P 0口能够进行A/D 数据转换，是总线路的复用口。

P 1口为控制信号引脚的连接口，通常为双向的I/O 口。

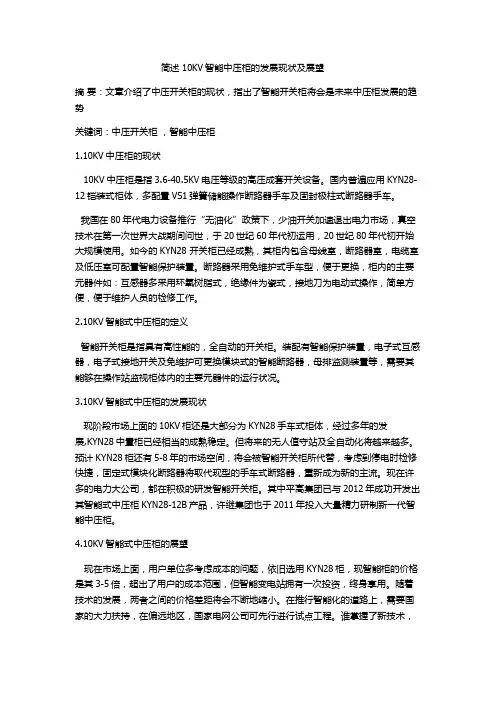

简述 10KV智能中压柜的发展现状及展望摘要：文章介绍了中压开关柜的现状，指出了智能开关柜将会是未来中压柜发展的趋势关键词：中压开关柜，智能中压柜1.10KV中压柜的现状10KV中压柜是指3.6-40.5KV电压等级的高压成套开关设备。

国内普遍应用KYN28-12铠装式柜体，多配置VS1弹簧储能操作断路器手车及固封极柱式断路器手车。

我国在80年代电力设备推行“无油化”政策下，少油开关加速退出电力市场，真空技术在第一次世界大战期间问世，于20世纪60年代初运用，20世纪80年代初开始大规模使用。

如今的KYN28 开关柜已经成熟，其柜内包含母线室，断路器室，电缆室及低压室可配置智能保护装置。

断路器采用免维护式手车型，便于更换，柜内的主要元器件如：互感器多采用环氧树脂式，绝缘件为瓷式，接地刀为电动式操作，简单方便，便于维护人员的检修工作。

2.10KV智能式中压柜的定义智能开关柜是指具有高性能的，全自动的开关柜。

装配有智能保护装置，电子式互感器，电子式接地开关及免维护可更换模块式的智能断路器，母排监测装置等，需要其能够在操作站监视柜体内的主要元器件的运行状况。

3.10KV智能式中压柜的发展现状现阶段市场上面的10KV柜还是大部分为KYN28手车式柜体，经过多年的发展,KYN28中置柜已经相当的成熟稳定。

但将来的无人值守站及全自动化将越来越多。

预计KYN28柜还有5-8年的市场空间，将会被智能开关柜所代替，考虑到停电时检修快捷，固定式模块化断路器将取代现型的手车式断路器，重新成为新的主流。

现在许多的电力大公司，都在积极的研发智能开关柜。

其中平高集团已与2012年成功开发出其智能式中压柜KYN28-12B产品，许继集团也于2011年投入大量精力研制新一代智能中压柜。

4.10KV智能式中压柜的展望现在市场上面，用户单位多考虑成本的问题，依旧选用KYN28柜，现智能柜的价格是其3-5倍，超出了用户的成本范围，但智能变电站拥有一次投资，终身享用。

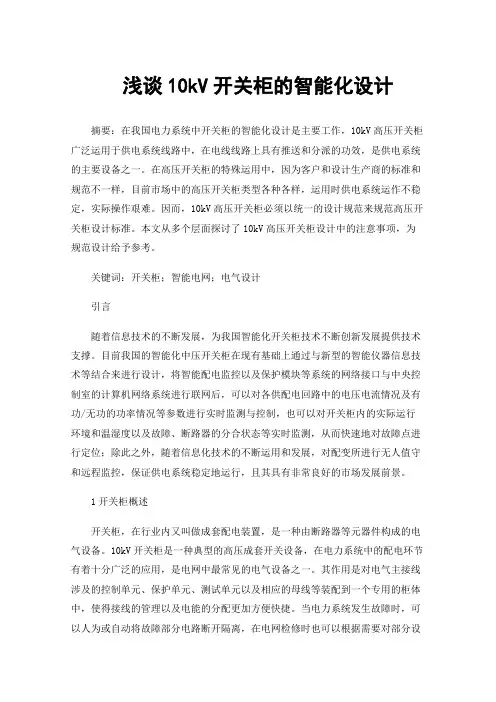

浅谈10kV开关柜的智能化设计摘要：在我国电力系统中开关柜的智能化设计是主要工作，10kV高压开关柜广泛运用于供电系统线路中，在电线线路上具有推送和分派的功效，是供电系统的主要设备之一。

在高压开关柜的特殊运用中，因为客户和设计生产商的标准和规范不一样，目前市场中的高压开关柜类型各种各样，运用时供电系统运作不稳定，实际操作艰难。

因而，10kV高压开关柜必须以统一的设计规范来规范高压开关柜设计标准。

本文从多个层面探讨了10kV高压开关柜设计中的注意事项，为规范设计给予参考。

关键词：开关柜；智能电网；电气设计引言随着信息技术的不断发展，为我国智能化开关柜技术不断创新发展提供技术支撑。

目前我国的智能化中压开关柜在现有基础上通过与新型的智能仪器信息技术等结合来进行设计，将智能配电监控以及保护模块等系统的网络接口与中央控制室的计算机网络系统进行联网后，可以对各供配电回路中的电压电流情况及有功/无功的功率情况等参数进行实时监测与控制，也可以对开关柜内的实际运行环境和温湿度以及故障、断路器的分合状态等实时监测，从而快速地对故障点进行定位；除此之外，随着信息化技术的不断运用和发展，对配变所进行无人值守和远程监控，保证供电系统稳定地运行，且其具有非常良好的市场发展前景。

1开关柜概述开关柜，在行业内又叫做成套配电装置，是一种由断路器等元器件构成的电气设备。

10kV开关柜是一种典型的高压成套开关设备，在电力系统中的配电环节有着十分广泛的应用，是电网中最常见的电气设备之一。

其作用是对电气主接线涉及的控制单元、保护单元、测试单元以及相应的母线等装配到一个专用的柜体中，使得接线的管理以及电能的分配更加方便快捷。

当电力系统发生故障时，可以人为或自动将故障部分电路断开隔离，在电网检修时也可以根据需要对部分设备进行投切。

可见，高压开关柜是电网中不可或缺的组成单元。

考虑到当前10kV 开关柜在应用中仍存在不可靠、不准确、不及时等问题，非常有必要对其进行智能化设计研究，这对于高压成套开关设备的发展具有重要的现实意义。

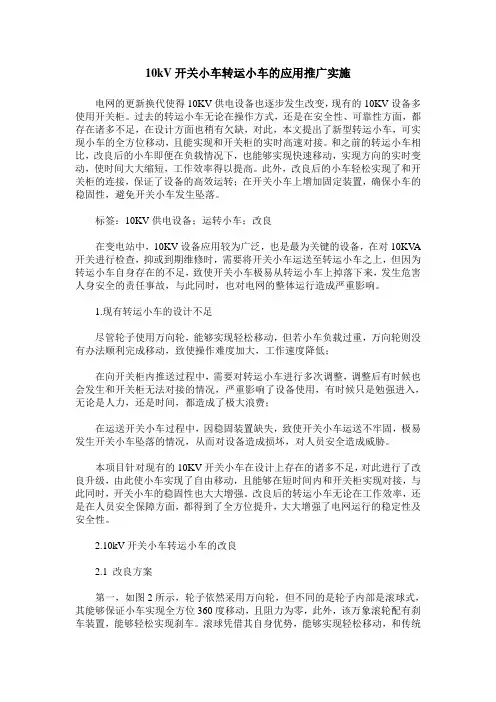

10kV开关小车转运小车的应用推广实施电网的更新换代使得10KV供电设备也逐步发生改变，现有的10KV设备多使用开关柜。

过去的转运小车无论在操作方式，还是在安全性、可靠性方面，都存在诸多不足，在设计方面也稍有欠缺，对此，本文提出了新型转运小车，可实现小车的全方位移动，且能实现和开关柜的实时高速对接。

和之前的转运小车相比，改良后的小车即便在负载情况下，也能够实现快速移动，实现方向的实时变动，使时间大大缩短，工作效率得以提高。

此外，改良后的小车轻松实现了和开关柜的连接，保证了设备的高效运转；在开关小车上增加固定装置，确保小车的稳固性，避免开关小车发生坠落。

标签：10KV供电设备；运转小车；改良在变电站中，10KV设备应用较为广泛，也是最为关键的设备，在对10KV A 开关进行检查，抑或到期维修时，需要将开关小车运送至转运小车之上，但因为转运小车自身存在的不足，致使开关小车极易从转运小车上掉落下来，发生危害人身安全的责任事故，与此同时，也对电网的整体运行造成严重影响。

1.现有转运小车的设计不足尽管轮子使用万向轮，能够实现轻松移动，但若小车负载过重，万向轮则没有办法顺利完成移动，致使操作难度加大，工作速度降低；在向开关柜内推送过程中，需要对转运小车进行多次调整，调整后有时候也会发生和开关柜无法对接的情况，严重影响了设备使用，有时候只是勉强进入，无论是人力，还是时间，都造成了极大浪费；在运送开关小车过程中，因稳固装置缺失，致使开关小车运送不牢固，极易发生开关小车坠落的情况，从而对设备造成损坏，对人员安全造成威胁。

本项目针对现有的10KV开关小车在设计上存在的诸多不足，对此进行了改良升级，由此使小车实现了自由移动，且能够在短时间内和开关柜实现对接，与此同时，开关小车的稳固性也大大增强。

改良后的转运小车无论在工作效率，还是在人员安全保障方面，都得到了全方位提升，大大增强了电网运行的稳定性及安全性。

2.10kV开关小车转运小车的改良2.1 改良方案第一，如图2所示，轮子依然采用万向轮，但不同的是轮子内部是滚球式，其能够保证小车实现全方位360度移动，且阻力为零，此外，该万象滚轮配有刹车装置，能够轻松实现刹车。
