外加电流的阴极保护原理 参比电极

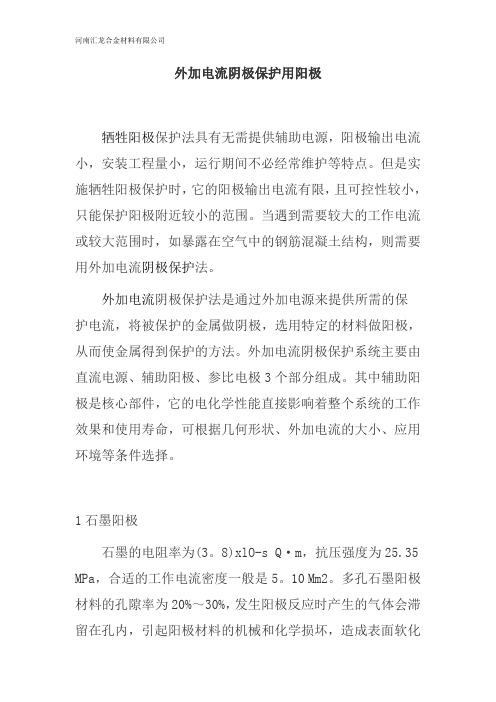

外加电流阴极保护用阳极牺牲阳极保护法具有无需提供辅助电源，阳极输出电流小，安装工程量小，运行期间不必经常维护等特点。

但是实施牺牲阳极保护时，它的阳极输出电流有限，且可控性较小，只能保护阳极附近较小的范围。

当遇到需要较大的工作电流或较大范围时，如暴露在空气中的钢筋混凝土结构，则需要用外加电流阴极保护法。

外加电流阴极保护法是通过外加电源来提供所需的保护电流，将被保护的金属做阴极，选用特定的材料做阳极，从而使金属得到保护的方法。

外加电流阴极保护系统主要由直流电源、辅助阳极、参比电极3个部分组成。

其中辅助阳极是核心部件，它的电化学性能直接影响着整个系统的工作效果和使用寿命，可根据几何形状、外加电流的大小、应用环境等条件选择。

1石墨阳极石墨的电阻率为(3。

8)xlO-s Q·m，抗压强度为25.35 MPa，合适的工作电流密度一般是5。

10 Mm2。

多孔石墨阳极材料的孔隙率为20%～30%，发生阳极反应时产生的气体会滞留在孔内，引起阳极材料的机械和化学损坏，造成表面软化和膨胀。

为了延长石墨阳极的使用寿命，增加其机械强度，一般用桐油、沥青或树脂对其进行浸渍处理。

石墨阳极在土壤或海水介质中工作时，消耗率与阳极表面的电化学反应密切相关，当阳极表面以析氯反应为主时，石墨的消耗率通常在o.13～0.22 kg/A·a;当阳极表面有析氧反应时，由于石墨中的碳被氧化成CO：，消耗率上升至0.9 kg/A·a。

石墨阳极导电性好，易于加工，价格便宜，但是脆性大，机械强度低，工作寿命短短，且材料较软，不适合在快速流动和冲刷的环境下使用。

2高硅铸铁阳极高硅铸铁是指含硅14%～18%的一种铁合金，电阻率为7.2×10-7 1-/·m，允许的工作电流密度是5～80 A/m2。

当高硅铸铁阳极中有电流通过时，表面会形成SiO：保护膜和水合物薄膜。

这层SiO：保护膜极耐酸腐蚀。

因此，高硅铸铁阳极适合在潮湿的环境下使用。

外加电流的阴极保护法原理外加电流的阴极保护法的原理是利用外加电流控制金属结构表面电位，使其保持在一个稳定的负电位区域，从而防止金属结构腐蚀。

在这个过程中，外加电流通过阳极和阴极之间的电解液流动，形成阴极保护电位场，防止了金属的电化学反应。

下面将对外加电流的阴极保护法的原理进行详细的解释。

阴极保护的基本原理是根据电位差。

金属在空气或水中容易发生电化学反应，从而导致腐蚀。

在自然环境中，金属电位受到多种大气因素、水质和离子等影响，难以控制。

而采用外加电流的阴极保护法，通过电化学反应调节阴极电位保护金属，达到有效地抵制腐蚀的作用。

在阴极保护系统中，金属结构是作为阴极，电源是以阳极连接。

通过控制外加电流，控制阳极与阴极之间的电位差，使金属结构的电位维持在一个稳定的阴极保护电位区间。

这个区间一般为-800 mV至-1050 mV，具体的阴极保护电位还要根据金属结构和使用环境的具体情况来确定。

该电位差表示金属较低电位的范围，防止了金属发生电化学反应。

阴极保护电位的调节是通过外加电流的控制来实现的。

外加电流可以根据金属结构的不同和使用环境的不同而调节，以维持金属的电位稳定在阴极保护区间。

在外加电流的过程中，阳极和阴极之间的电解液流动，形成阴极保护电位场。

阴极保护电位场的形成需要满足一定的条件。

首先，金属表面必须充分暴露在电解液中，以便流动的离子与金属接触。

其次，电解液的电导率要足够高，以便电子和离子能够流动。

最后，通过控制电源的电流，使得阴极电位在一个稳定的负值区间内，从而防止了金属的电化学反应。

在阴极保护电位场中，金属表面经过保护，金属离子和电子的流动受到限制，从而减少了金属的腐蚀。

同时，电流对金属也具有一定的影响。

当外加电流过大时，电极周围的电解质会发生电化学反应，导致电极和电解质中的物质发生变化，从而导致电极腐蚀。

因此，外加电流的大小和金属结构的阴极保护电位需要严格控制。

阴极保护技术是船舶和海洋工程中常用的一种技术，该技术可以显著地减少金属结构的腐蚀，延长金属结构的使用寿命。

外加电流的阴极保护原理外加电流的阴极保护原理是一种利用外加电流对金属结构进行防腐蚀保护的技术。

在金属结构中，阴极往往是容易被腐蚀的部分，因为它们是电化学反应中接受电子的部分。

外加电流的阴极保护原理就是通过将金属结构设为阴极，在金属表面形成一层阴极保护膜，从而减少阴极的电极反应速率，达到延迟或阻止金属结构的腐蚀过程。

外加电流的阴极保护原理基于两种电化学反应：阴极反应和阳极反应。

阴极反应是金属结构表面的电解反应，而阳极反应则发生在与阴极相对的阳极区域。

在阴极保护过程中，通过加入外部直流电源，将金属结构设为阴极，使得阳极反应从金属结构转移到其他区域。

这种外加电流通过减慢或抑制金属结构表面的腐蚀反应，来保护金属结构免受腐蚀。

在外加电流的阴极保护原理中，阴极保护的效果主要与电流密度、电解液的成分和浓度、金属结构的材料和表面处理以及金属结构的形状和尺寸等因素有关。

首先，电流密度是外加电流阴极保护的关键因素。

适当的电流密度有助于形成均匀且致密的保护膜。

如果电流密度过低，保护膜的形成速度会很慢，导致保护效果不佳；而电流密度过高，则会导致阴极反应速率过快，形成非致密保护膜，导致保护效果变差。

其次，电解液的成分和浓度也非常重要。

电解液一般由一种或多种阴离子和阳离子组成。

其中，阴离子起到腐蚀抑制和保护膜形成的作用，而阳离子则对电流的传输起到重要的作用。

适当选择电解液的成分和浓度可增加保护膜的致密性和稳定性，提高阴极保护效果。

再次，金属结构的材料和表面处理也影响着阴极保护的效果。

金属材料的选择应考虑其在电解液中的耐蚀性和导电性。

此外，金属结构的表面处理方法对保护膜的生成有重要影响。

常见的表面处理方法包括沉积涂层、镀锌、喷涂和阳极氧化等。

最后，金属结构的形状和尺寸也会对阴极保护的效果产生影响。

金属结构的形状和尺寸影响着电流的分布和传输。

通常情况下，金属结构的小曲率区域会形成高电流密度区域，导致保护膜生成较快，而大曲率区域则会形成低电流密度区域，保护效果相对较差。

浅谈外加电流阴极保护防腐技术的原理及调试xx北港池集装箱码头三期位于xx东疆港区，码头为钢管桩和预应力砼梁板结构，有1456根Φ1200mm和1708根Φ1000mm钢桩，钢管桩材质为Q345B。

钢管桩位于海洋环境中，存在着潮差区、海水全浸区和海泥区三个严重腐蚀区域，严重威胁着码头的安全运行和长期使用。

因此，对xx北港池集装箱码头三期采用及时有效的防腐保护是十分必要的。

本工程采用的防腐方式为外加电流阴极保护，共分为29个系统对码头3164根钢桩进行保护。

系统的控制采用自动控制和手动控制相结合的方式，并配备了遥控的功能和可视化软件系统，使防腐工作从过去的粗放型管理一步跃进为可视化、数字化、远程化，专业化的先进管理模式，给业主提供了专业的防腐控制形式。

一、外加电流阴极保护介绍1、金属腐蚀基本原理定义：金属在周围介质（常见是气体和液体）作用下，由于化学变化、电化学变化或物理溶解而产生的破坏。

过程：金属在一定的环境介质中经过反应恢复到它的化合物状态，这个腐蚀的过程可用一个总的反应过程表示：金属材料＋腐蚀介质＝腐蚀产物2、外加电流阴极保护原理外加电流保护，即将惰性阳极与外部的直流电源的正极相连，将受保护的钢结构（钢管桩）与外部的直流电源的负极相连。

保护电流是由电源提供的。

这时辅助阳极可选用耐腐蚀的材料（如钛金属）。

当系统工作时，在阳极与的钢管桩之间有电流通过。

使钢管桩表面出现一层薄膜，也就是通常所说的极化薄膜。

该极化薄膜形成阻止腐蚀电池的电位。

在阴极保护中该极化电位可以通过改变电流的方式加以改变，从而可以选择理想的防腐效果。

3、外加电流阴极保护系统特点：（1）可随外界条件引起的变化自动调节电流，使被保护部分的电位控制在最佳保护电位范围内。

（2）使用寿命长，保护周期长。

（3）辅助阳极排流量大，作用半径大，可以保护结构复杂、面积较大的设备及港工建筑。

二、外加电流阴极保护系统组成及功能本外加电流阴极保护系统包括直流电源、辅助阳极、参比电极、监测设备和电缆。

外加电流阴极保护原理外加电流阴极保护是一种常用的金属防腐蚀技术，通过外部电流的作用，将金属表面的阳极反应转化为阴极反应，从而达到保护金属的目的。

在实际工程中，外加电流阴极保护技术被广泛应用于各种金属结构的防腐蚀工程中，如海洋平台、船舶、桥梁、管道等。

本文将对外加电流阴极保护的原理进行详细介绍，希望能够为相关工程技术人员提供一定的参考和帮助。

外加电流阴极保护的原理是利用外部电源向金属结构输送一定的电流，使金属结构成为电化学反应中的阴极，从而抑制金属的阳极反应，达到保护金属的目的。

在外加电流的作用下，金属结构表面形成一层保护膜，有效阻止了金属表面的腐蚀反应，延长了金属结构的使用寿命。

外加电流阴极保护的原理主要包括两个方面，一是电化学原理，二是金属腐蚀的防护原理。

首先是电化学原理。

外加电流阴极保护是基于电化学原理的一种防腐蚀技术。

金属在电解质溶液中会发生阳极和阴极两种反应。

阳极反应会导致金属的腐蚀，而阴极反应则是一种还原反应，可以抑制金属的腐蚀。

当外加电流作用于金属结构时，金属结构成为电路中的阴极，在电化学反应中起到保护作用，抑制了金属的腐蚀。

其次是金属腐蚀的防护原理。

外加电流阴极保护通过改变金属结构表面的电位，使金属结构成为电化学反应中的阴极，从而减缓了金属的腐蚀速度。

在外加电流的作用下，金属结构表面会形成一层保护膜，有效隔离了金属与外部介质的接触，减少了金属的腐蚀。

外加电流阴极保护技术具有一定的优点，例如对金属结构的保护效果好、施工周期短、成本低廉等。

但是在实际应用中也存在一些问题，如电流密度分布不均匀、电极材料的选择等。

因此，在实际工程中需要根据具体情况进行合理的设计和施工，以确保外加电流阴极保护技术的有效性和可靠性。

总之，外加电流阴极保护技术是一种重要的金属防腐蚀技术，通过外部电流的作用，可以有效地保护金属结构，延长其使用寿命。

在今后的工程实践中，外加电流阴极保护技术将会得到更广泛的应用和发展。

ICCP操作说明ICCP（Impressed Current Cathodic Protection，外加电流阴极保护）是一种用于防止金属结构腐蚀的重要技术。

在许多工业领域，如石油化工、海洋工程、桥梁建筑等，ICCP 系统都发挥着关键作用。

下面将为您详细介绍 ICCP 系统的操作方法。

一、系统组成ICCP 系统通常由以下几个主要部分组成：1、直流电源：这是系统的核心，提供保护所需的直流电。

2、阳极：一般使用贵金属氧化物涂层钛阳极，用于向被保护结构输出电流。

3、参比电极：用于监测被保护结构的电位，以确定保护效果。

4、控制与监测设备：用于控制电源输出，并对系统的运行参数进行监测和记录。

二、操作前准备在操作 ICCP 系统之前，需要进行以下准备工作：1、系统检查检查电源设备是否正常，包括电压、电流输出是否稳定。

检查阳极的外观，确保没有损坏或腐蚀。

检查参比电极的连接是否良好，电极是否处于正常工作状态。

2、环境评估了解被保护结构所处的环境条件，如介质的腐蚀性、温度、湿度等。

评估周围可能存在的干扰因素，如杂散电流、电磁场等。

3、人员培训操作人员应熟悉 ICCP 系统的原理、操作流程和安全注意事项。

经过相关培训并取得操作资格证书。

三、操作步骤1、系统启动接通电源，按照设备说明书设置初始的输出电压和电流。

观察电源的工作状态，确保输出稳定。

2、电位监测通过参比电极定期监测被保护结构的电位。

根据监测结果调整电源的输出，以使电位保持在规定的保护范围内。

3、数据记录记录系统运行过程中的关键参数，如电压、电流、电位、时间等。

建立详细的运行记录档案，以便后续分析和维护。

4、系统维护定期检查阳极的工作状态，如有必要，进行清理或更换。

检查电缆连接是否牢固，有无破损。

对控制与监测设备进行校准和维护。

四、注意事项1、安全防护操作人员在操作过程中应佩戴必要的防护装备，如绝缘手套、护目镜等。

避免在潮湿或带电环境中进行不必要的操作。

2、干扰处理如发现有杂散电流或其他干扰因素影响系统运行，应及时采取措施进行排除。

电位测试的阴极保护原理
电位测试是一种用于检测金属结构是否受到电腐蚀的方法。

阴极保护是一种常用的防止金属结构电腐蚀的措施。

其原理是通过将金属结构与一种更容易发生电腐蚀的金属（通常是锌）连接起来，使其成为金属结构的阴极，并通过外加电源提供足够的电流，使阴极处于电极电位范围内。

在电位测试中，首先将测试电极（一般是参比电极）连接到金属结构上，并通过参比电极测量金属结构相对于参比电极的电位差。

然后，根据电位差的值，可以确定金属结构的电位位置，从而判断其是否存在电腐蚀的倾向。

阴极保护原理在电位测试中的作用是通过参比电极与金属结构的连接，将金属结构的电位位置固定在某一特定的范围内，从而防止其发生电腐蚀。

这种保护作用是通过外加电源提供的保护电流来实现的。

阴极保护电流会使得金属结构成为一个电极，而参比电极则成为金属结构的参考电极。

通过电位测试可以确定金属结构与参比电极之间的电位差，从而判断金属结构是否得到了有效的阴极保护。

总的来说，电位测试的阴极保护原理是通过提供足够的保护电流，将金属结构的电位位置固定在特定范围内，防止其发生电腐蚀。

水运是五大交通运输系统之一，船舶是水运的主要交通工具。

近年来，海运货物的增长率逐年增长8%。

然而，由于长期在海上航行，船舶受到各种腐蚀性介质的不同程度的腐蚀。

目前，船舶的主要防腐措施是涂料与阴极保护相结合。

由于涂层在涂敷和使用过程中不可避免地会出现涂层缺失、气孔等缺陷，这些地方首先会发生腐蚀，加速并引起点蚀。

阴极保护能有效抑制涂层缺陷处的点蚀，降低阴极保护的电流密度，使阴极保护更经济，保护电流分布更均匀，保护效果更好。

对于大型船舶，保护电流比较大。

在这种情况下，两套独立的保护系统可以安装在船的中部，或靠近船的头部和尾部。

电位器可以安装在机舱的主控制室或其附近。

在安装恒电位器时，应注意阴极接地和基准电极的零接地不应在同一点，并应间隔一定距离。

恒电位器的负极应接在船体上，正极应接在与船体绝缘的辅助阳极上，不得倒转。

辅助阳极一般对称布置在右舷和右舷上。

一般4-6艘为宜，超大型船舶数量可适当增加，但不超过10艘。

确定阳极数量后，即可确定阳极规格。

艉部安装的辅助阳极多为长条形，艏部多为圆盘形。

辅助阳极的垂直布置为从重水线到船底中线的弧长1 / 3左右，但必须小于轻水线0.5m以下。

船用辅助阳极的安装方式有两种，一种是附着式，另一种是凹式。

该胶黏剂的优点是目前分散性较好，缺点是容易损坏。

凹型的优点是阳极不易损坏，但分散能力不如粘着型。

凹阳极主要用于破冰船等高负荷船舶，并安装在船首。

参比电极的纵向排列取决于参比电极的数量。

如果整艘船只有两个参比电极，一个在船头，一个在船尾或船中部，最好将左右两边分开。

如果安装一个以上的参比电极，可以配置船首、中部和船尾，配置左舷和右舷。

参比电极布置在两个辅助阳极中间或离阳极最远的地方，即安装在电位最大的地方。

对于大型船舶，离阳极至少15-20米，而对于小型船舶，距离可以按比例缩小。

参比电极应与辅助阳极垂直布置在同一水平面上。

外加电流的阴极保护原理
阴极保护是一种常用的金属防腐蚀方法。

当金属处于电解质中时，会发生电化学反应，金属表面形成阳极和阴极。

阴极保护的原理就是通过施加外加电流，将金属件的表面设置为阴极，使其与电解质中的阳极直接相连，从而抑制或减少金属腐蚀的发生。

外加电流的阴极保护原理是基于电化学原理的。

施加外加电流后，金属件表面的阴极反应将被加强，阻止阳极反应的进行，从而降低了金属的腐蚀速率。

阴极保护通常通过两种方式实现：
1. 电流阴极保护：在金属件周围放置一个外部供电的电源，使金属件处于恒定的负电位状态，将金属件设为阴极。

由于金属处于阴极状态，金属的电位会变得较低，使其成为电解质中的阴极反应发生的位置。

这样，金属的腐蚀就通过阴极反应得到抑制。

2. 防护层阴极保护：在金属表面涂覆一层可溶性阳极材料或者不溶性阳极材料。

当电流通过涂层时，阳极材料会发生氧化反应，而金属件成为电化学电池中的阴极。

通过这种方式，涂层的阳极材料将受到腐蚀，而金属件则不会受到腐蚀，实现了对金属的保护。

这样，通过施加外加电流，金属阴极保护可以阻止或者减缓金属的腐蚀反应，延长金属的使用寿命。

这种方法广泛应用于海洋设施、油气管道等需要长期暴露于潮湿和腐蚀环境的金属结构。

外加电流阴极保护原理
阴极保护是一种电化学保护方式，通过施加电流或电位，减少或
消除金属在特定环境中的腐蚀。

外加电流阴极保护正是利用外加电源，将阴极电势维持在一定负值，使得金属在电化学反应中作为还原剂而
获得电子，从而减少或消除金属的腐蚀。

外加电流阴极保护的原理是在被保护的金属结构表面接入一个外
加电源，使保护结构成为一个电化学体系。

在阴极保护中，保护对象
即结构本身成为阴极，而在电路上接入的外加电源则是阴极保护电源。

当外加电源施加一定的电流时，保护对象表面的阴极区域就会获得足
够的电子，以减少或消除金属在特定环境中的化学反应，即腐蚀。

外加电流阴极保护主要应用于金属结构的阴极保护，如海洋平台、码头、桥梁、水闸、油管、煤矿等。

其优点在于保护效果稳定可靠，
而对被保护对象的影响较小，并且可以对不同类型的金属结构进行保护。

需要注意的是，外加电流阴极保护需要进行专业设计，并配合适
当的监测措施，以确保保护效果的稳定性和可靠性。

同时，也需要针
对不同的环境情况和金属结构特性进行不同的设计和调整。

总之，外加电流阴极保护是一种有效的金属结构防腐蚀技术，它
通过外加电源维持阴极电势，减少或消除金属在特定环境中的腐蚀反应，从而达到保护金属结构的目的。
